第一章

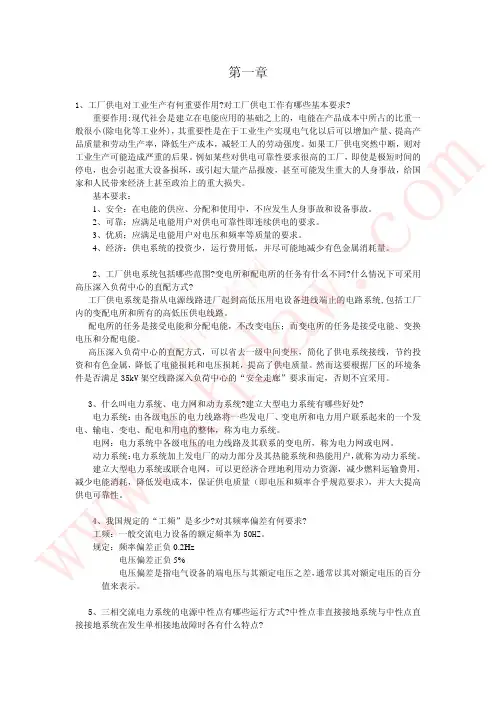

1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?
重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一
般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产
品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。如果工厂供电突然中断，则对
工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的工厂，即使是极短时间的
停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国
家和人民带来经济上甚至政治上的重大损失。
基本要求：
1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用
高压深入负荷中心的直配方式?
工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂
内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换
电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投
资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。然而这要根据厂区的环境条
件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?
电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发
电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。
课题 工厂供电的意义、要求及本课程任务 课型 复习课
教学
目标 1. 了解工厂供电的意义、要求及课程任务。
2. 了解工厂供电系统的组成
3. 掌握变配电所的任务。
教学重点 工厂供电系统的组成。 教学难点 工厂供电的意义、要求
教具准备 课件 教学方法 讲解、启发、引导及适当实物演示
教 学 过 程
教 学 环
节 教 师 指 导 学 生 活 动
导入
知识讲授
一、定义
工厂供电: 工厂所需电能的供应和分配,亦称工厂配电.
二、意义
意义：电能在工业生产中的重要性,并不在于它在产品成本中或投资总额中所占的比重多少,而在于实现电气化后可以大大增加产量,提高产品质量, 提高劳动生产率,降低生产成本,减轻工人的劳 动强度,改善工人的劳动条件,有利于实现生产过程自动化。
三、要求
要求：(1) 安全 在电能的供应、分配和使用中,不应发生人身事故和设备事故。
(2) 可靠 应满足电能用户对供电可靠性的要求。
(3) 优质 应满足电能用户对电压和频率等质量的要求。
(4) 经济 供电系统的投资要少,运行费用要低,并尽可能地节约
电能和减少有色金属消耗量。
(5) 应合理地处理局部和全局、当前和长远等关系。
思考讨论
举例
学生画图
定义记忆
注意点
总结 四、本课程任务
课程任务：主要是以企业供配电系统的一次部分为主，讲述一般企业内部的电力供应和分配问题。掌握主要一次电气设备的功能、结构、原理，并初步掌握使用、安装、检修、试验的基本技能。掌握企业的负荷计算、短路电流计算，一次主要电气设备的选择和校验。掌握企业变配电所的结构、所址、布置及安图。掌握一般企业供配电系统的初步设计。同时了解发电厂及电力系统的基本知识，为今后从事企业供配电技术工作奠定基础。
小结对比
板
书
设
计 一、工厂供电的定义
二、工厂供供电的意义
第一章 概 论

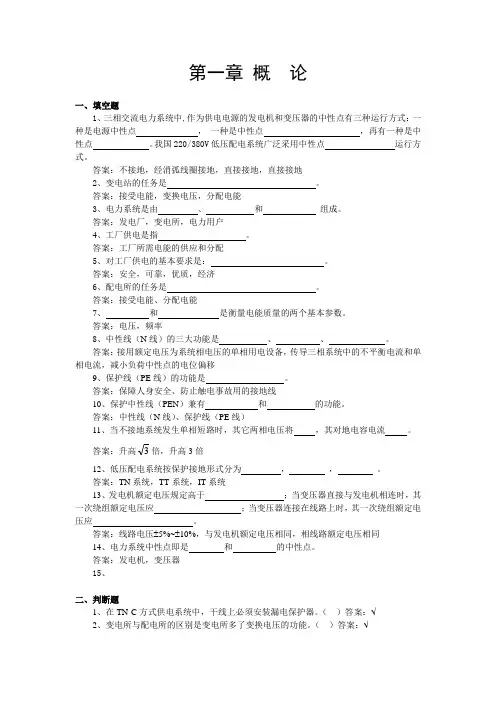

一、填空题
1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点 ， 一种是中性点 ，再有一种是中性点 。我国220/380V低压配电系统广泛采用中性点 运行方式。
答案：不接地，经消弧线圈接地，直接接地，直接接地
2、变电站的任务是 。
答案：接受电能，变换电压，分配电能
3、电力系统是由 、 和 组成。
答案：发电厂，变电所，电力用户
4、工厂供电是指 。
答案：工厂所需电能的供应和分配
5、对工厂供电的基本要求是： 。
答案：安全，可靠，优质，经济
6、配电所的任务是 。
答案：接受电能、分配电能
7、 和 是衡量电能质量的两个基本参数。
答案：电压，频率
8、中性线（N线）的三大功能是 、 、 。
答案：接用额定电压为系统相电压的单相用电设备，传导三相系统中的不平衡电流和单相电流，减小负荷中性点的电位偏移
9、保护线（PE线）的功能是 。
答案：保障人身安全、防止触电事故用的接地线
10、保护中性线（PEN）兼有 和 的功能。
答案：中性线（N线）、保护线（PE线）
11、当不接地系统发生单相短路时，其它两相电压将 ，其对地电容电流 。
答案：升高3倍，升高3倍
工厂供电（5篇）
第一篇：工厂供电
工厂供电 第一章 概论
1.工厂供电定义：是指工厂所需电能的供应和分配 2.工厂供电的基中性线（N线）的功能：一是用来接用额定电压为系统相电压的单相用电设备；二是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。保护线（PE线）的功能：是保证人身安全、本要求：安全、可靠、优质、经济 3.单母线分段制：工厂的高压配电所的两条电源进线，分别接在高压配电所的两段母线上，这两段母线之间装有一个分段隔离开关。
4.高压深入负荷中心的直配方式：高压线路直接引入靠负荷中心的车间变电所，经车间变
电所的配电变压器直接降为低压用电设备所需的电压。
5.母线（又称汇流排，符号W或WB）:是配电装置中用来汇集和分配电能的导体。高压
配电所的母线，通常采用单母线制。高压配电所通常采用一路电源工作、一次电源备用的运行方式，因此母线分段开关通常是闭合的，高压并联电容器对整个配电所进行无功补偿。
6.配电所的任务：接受电能和分配电能，不改变电压 变电所的任务：接受电能、变换电能和分配电能 母线的任务：汇集和分配电能
7.水力发电的能量转换：水流位能__（水轮机）__→机械能__（发电机）__→电能
8.火力发电厂能量转换：燃料的化学能__(锅炉)__ →热能__（汽轮机）__→机械能__(发 电机)__ →电能
9.核能发电的能量转换：核裂变能__(核反应堆)__ →热能__（汽轮机）__→机械能__（发
电机）__→电能 10.（一）坝式水电站
在河流峡谷处，拦河筑坝，坝前壅水，在坝址处集中落差形成水头。优点：筑坝形成水库，可调节流量，电站引用流量大，电站规模也大，水能利用程度充分； 缺点：水头受坝高限制，坝工程量大，形成水库会造成库区淹没，投资大，工期长。适用：河道坡降较缓，流量较大，有筑坝建库条件的河段。
（二）引水式水电站 在河流坡降较陡的河段上游，通过人工建造的引水道引水到河段下游集中落差，再经压力管道，引水至厂房。优点：形成水头较高，无水库，不会造成淹没，工程量小，单位造价较低； 缺点：水量利用率及综合利用价值较低，装机规模相对前者较小。适用：河道坡降较大、流量较小的山区河段。
