《供配电技术》
习题集
河北能源职业技术学院
机电工程系
第一章 概论
1-1供电工作对工业生产有何重要作用？对供配电工作有哪些基本要求？
1-2工厂供配电系统包括哪些范围？变电所和配电所各自的任务是什么？
1-3什么叫电力系统和电力网？建立大型电力系统（联合电网）有哪些好处？
1-4电力系统的电源中性点有哪几种运行方式？什么叫小电流接地电力系统和大电流接地电力系统？在系统发生单相接地故障时，上述两种系统的相对地的电压和线电压各如何变化？为什么小电流接地系统在发生单相接地时可允许短时继续运行不允许长期运行？应采取什么对策？
1-5供电质量包括哪些内容？供电可靠性如何衡量？
1-6什么叫电压偏差？电压偏差对电气设备运行有什么影响？如何进行电压调整？
1-7什么叫电压波动和闪动？电压波动是如何产生的？对电气设备运行有什么影响？如何抑制电压波动？
1-8用户用电申请和用户受电设施建设中应注意哪些问题？为什么要交纳供电贴费？为什么要签订供用电合同？
1-9试确定下图供电系统中变压器T1和线路WL1、WL2的额定电压。
1-10某厂有若干车间变电所，互有低压联络线相连。其中某一车间变电所，装有一台无载调压型配电变压器，高压绕组有+5%、0、-5%三个电压分接头“0”位置运行，但白天生产时，低压母线电压只有360V，而晚上不生产时，低压母线电压又高达410V。问此变电所低压母线昼夜的电压偏差范围（%）为多少？宜采取哪些改善措施。
1-11试确定下图供电系统中发电机和所有电力变压器的额定电压。
1-12某10KV电网，架空线路总长度70km,电缆线路总长度15km。试求此中性点不接地的电力系统发生单相接地时的接地电容电流，并判断此系统的中性点是否需要改为经消弧线圈接地。
第二章 供配电系统的主要电气设备
2-1、电力变电器并列运行应满足哪些条件？不满足时会发生哪些问题？
2-2、电流互感器有哪些功能？有哪些常用接线方案？为什么电流互感器工作时二次侧不得开路？

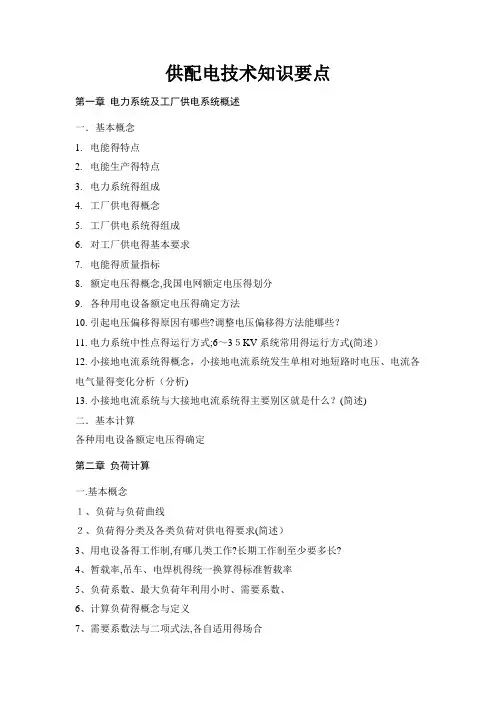

供配电技术知识要点
第一章 电力系统及工厂供电系统概述
一．基本概念
1. 电能得特点
2. 电能生产得特点
3. 电力系统得组成
4. 工厂供电得概念
5. 工厂供电系统得组成
6. 对工厂供电得基本要求
7. 电能得质量指标
8. 额定电压得概念,我国电网额定电压得划分
9. 各种用电设备额定电压得确定方法
10. 引起电压偏移得原因有哪些?调整电压偏移得方法能哪些？
11. 电力系统中性点得运行方式;6～3５KV系统常用得运行方式(简述）
12. 小接地电流系统得概念，小接地电流系统发生单相对地短路时电压、电流各电气量得变化分析（分析)
13. 小接地电流系统与大接地电流系统得主要别区就是什么？(简述)
二．基本计算
各种用电设备额定电压得确定
第二章 负荷计算
一.基本概念
１、负荷与负荷曲线
２、负荷得分类及各类负荷对供电得要求(简述）
3、用电设备得工作制,有哪几类工作?长期工作制至少要多长?
4、暂载率,吊车、电焊机得统一换算得标准暂载率
5、负荷系数、最大负荷年利用小时、需要系数、
6、计算负荷得概念与定义
7、需要系数法与二项式法,各自适用得场合 ８、提高功率因数得意义与措施(简述)
９、有哪几个功率因数?哪个功率因数与均权功率因数一致?
１0、电容器补偿无功得受益范围
１1、什么叫两步电电费制
12、尖峰电流得概念
二．基本计算
１、根据需要系数法确定计算负荷
2、根据二项式法确定计算负荷。
3、无功补偿容量与电容器补偿个数得计算。
第三章短路电流计算
1、产生短路得原因、后果与各类
2、短路得类型,各种短路得基本关系
3、短路计算得目得（简述)
4、无限容量系统得概念,其端电压与频率得变化
５、冲击电流得概念,出现得条件与时间,冲击系数
6、冲击电流与稳态短路电流得关系
7、产生最大冲击电流得条件(简述）
8、标幺值得概念，基准值得选取,采用标幺值得优点
９、短路校验得动稳定、热稳定
《供配电技术》第三版习题答案
第1章 电⼒系统概论1-1 什么叫电⼒系统？为什么要建⽴电⼒系统？
电⼒系统是由发电⼚、变电所、电⼒线路和电能⽤户组成的⼀个整体。
为了充分利⽤动⼒资源，降低发电成本，发电⼚往往远离城市和电能⽤户，因此，这就需要输送和分配电能，将发电⼚发出的电能经过升压、输送、降压和分配，送到⽤户。 1-2 供配电系统由那些部分组成？在什么情况下应设总降压变电所或⾼压配电所？ 供配电系统由总降变电所、⾼压配电所、配电线路、车间变电所和⽤电设备组成。
总降压变电所是企业电能供应的枢纽。它将35kV ～110kV 的外部供电电源电压降为6～ 10kV ⾼压配电电压，供给⾼压配电所、车间变电所和⾼压⽤电设备。⾼压配电所集中接受 6～10kV 电压，再分配到附近各车间变电所和⾼压⽤电设备。⼀般负荷分散、⼚区⼤的⼤型企业设置⾼压配电所。1-3 发电机的额定电压、⽤电设备的额定电压和变压器额定电压是如何规定的？为什么？ ⽤电设备的额定电压等于电⼒线路的额定电压；发电机的额定电压较电⼒线路的额定电压要⾼5%；变压器的⼀次绕组的额定电压等于发电机的额定电压(升压变压器)或电⼒线路的额定电压(降压变压器)；⼆次绕组的额定电压较电⼒线路的额定电压要⾼10%或5%(视线路的电压等级或线路长度⽽定)。
额定电压是能使电⽓设备长期运⾏在经济效果最好的电压，它是国家根据经济发展的需要及电⼒的⽔平和发展的趋势经过全⾯技术经济分析后确定的。 1-4 电能的质量指标包括哪些？
电能的质量指标是指电压质量、频率质量、供电可靠性。1-5 什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？ 电压偏差是电压偏离额定电压的幅度。电压波动是指电压的急剧变化。周期性电压急剧变化引起光源光通量急剧波动⽽造成⼈眼视觉不舒适的现象，成为闪变。 电压偏差⼀般以百分数表⽰，即%100N
N
U U U U -?=
，式中%U ?为电压偏差百分数；U 为实际电压；N U 为额定电压。 电压波动程度以电压最⼤值与最⼩值之差或其百分数来表⽰，即max min max min
1
10kV变电所一次系统设计
专 业：供用电技术
班 级：
姓 名：
学 号：
指导老师: 2
毕业设计（论文）课题任务书
（ 2013 年 2学期）
学院（部）： 电力工程系 专业：供用电技术
指导教师 学生姓名
课题名称 10kV变电所一次系统设计
内
容
及
任
务
1. 内容
（1）拟建变电所基本资料
为了满足企业电力负荷的需要，近期必须新建一个10kV变电站。
该变电所下设有机械加工、电焊、起重、办公楼、住宅区水泵组、住宅区水泵组、住宅用电、照明等部分。
（2）负荷资料
用电设备 负荷统计（kW） 负荷类别
机床设备组 433.45 三级
电焊机设备组 129.35 三级
起重机组 113.2 三级
办公楼 30 三级
住宅区水泵组 176 二级
住宅用电 768 三级
厂区照明 29 三级
2、任务
（1）变电所的负荷计算；
（2）无功功率计算及补偿；
（3）选择本变电所主变的台数、容量和类型；
（4）变电所位置和形式选择；
（5）变电所主变压器台数和容量及主接线方式选择；
（6）短路电流的计算；
（7）变电所一次设备的选择与校验； 3 （8）变电所高、低压线路的选择；
（9）进行防雷保护的规划设计；
3、参考文献
1．电力工程设计手册
2．刘介才 主编《工厂供电》机械工业出版社
3．张华 主编《电类专业毕业设计指导》机械工业出版社
4．陈家楣 主编《供配电系统与电气设备》中国水利水电出版社
5．孙丽华 主编《电力工程基础》 机械工业出版社
6．王月志 主编《电能计量》 中国电力出版社
7．夏国明 主编《用电营业管理》中国水利水电出版社
8．陈跃 主编《电气电气工程专业毕业设计指南》电力系统分册 中国水利水电出版社
