测量电阻的几种方法

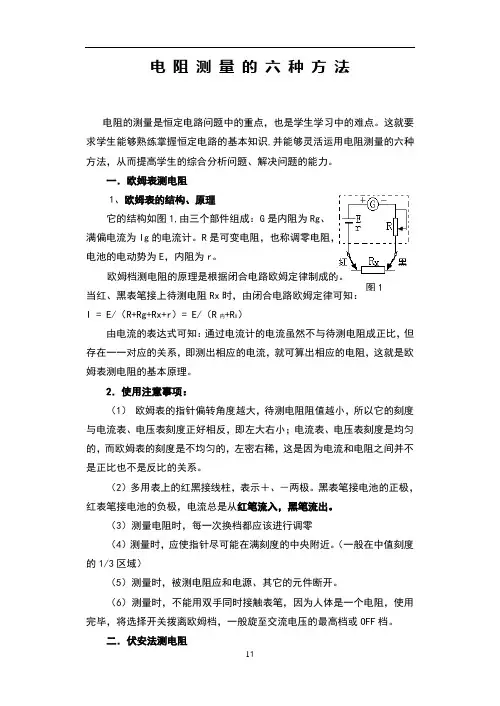

电阻测量的六种方法电阻的测量是恒定电路问题中的重点，也是学生学习中的难点。

这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法，从而提高学生的综合分析问题、解决问题的能力。

一．欧姆表测电阻1、欧姆表的结构、原理它的结构如图1,由三个部件组成：G是内阻为Rg、满偏电流为Ig的电流计。

R是可变电阻，也称调零电阻，电池的电动势为E，内阻为r。

欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。

图1当红、黑表笔接上待测电阻Rx时，由闭合电路欧姆定律可知：I = E/（R+Rg+Rx+r）= E/（R内+R X）由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理。

2．使用注意事项：（1）欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。

（2）多用表上的红黑接线柱，表示＋、－两极。

黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。

（3）测量电阻时，每一次换档都应该进行调零（4）测量时，应使指针尽可能在满刻度的中央附近。

（一般在中值刻度的1/3区域）（5）测量时，被测电阻应和电源、其它的元件断开。

（6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF档。

二．伏安法测电阻1．原理：根据部分电路欧姆定律。

2．控制电路的选择控制电路有两种：一种是限流电路（如图2）；另一种是分压电路。

（如图3）（1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。

其优点是节省能量；一般在两种控制电路都可以选择的时候，优先考虑限流电路。

电阻测量六种方法电阻是电路中常用的基本元件，电阻的测量是电工实验中必不可少的一项工作。

以下将介绍六种测量电阻的常用方法。

1.电压-电流法电压-电流法是最常用的测量电阻的方法。

采用电压-电流法时，先将待测电阻接入电路，然后通过测量并计算电阻两端电压与流过电阻的电流之比，根据欧姆定律进行计算即可得到电阻的值。

具体测量步骤如下：-用直流电压表测量电阻两端的电压。

-用电流表测量流经电阻的电流。

-根据欧姆定律R=U/I，计算电阻的值。

2.桥式测量法桥式测量法是一种精确测量电阻值的方法。

其中最常用的是维也纳电桥法和魏恩桥法。

这些桥式测量法都是利用电桥平衡原理，通过调节电桥上的各个参数，使得电桥两边电压相等，从而测得电阻的值。

桥式测量法可以排除掉电压、电流计的误差，因此比较准确。

3.示波器法利用示波器测量电阻是另一种常用的方法。

电阻与电流、电压有一定的关系，当电流通过电阻时，会有一定的电压降。

示波器法利用示波器对电路中电流、电压信号进行观测和测量，通过计算电压降和电流之比，得出电阻的值。

4.交流电阻测量法交流电阻测量法是通过在交流电路中测量电压、电流，计算得到电阻值。

在交流电路中，电阻的阻抗是频率相关的。

利用此特性，通过测量电压、电流的相位差和幅值，得到电阻的阻抗值，再根据阻抗与电阻的关系计算出电阻的值。

5.电桥法电桥法是一种测量电阻值的经典方法。

它使用了匝数恒流电桥、自平衡电桥等电桥来测量电阻。

通过调整电桥的各个分支电路中电阻的数值，使得电桥平衡，即电桥两边电压相等，进而测得电阻的值。

6.标准电阻比较法标准电阻比较法是一种准确测量电阻的方法。

它利用已知准确值的标准电阻与待测电阻进行比较，通过测量电路中流过不同电阻的电流或电压，并将测得的数值对比标准电阻，从而得到待测电阻的准确值。

以上是常用的六种测量电阻的方法。

每种方法都有其适用的情况和使用限制，根据具体的实验和测量要求，选择合适的方法进行测量能够得到更准确的结果。

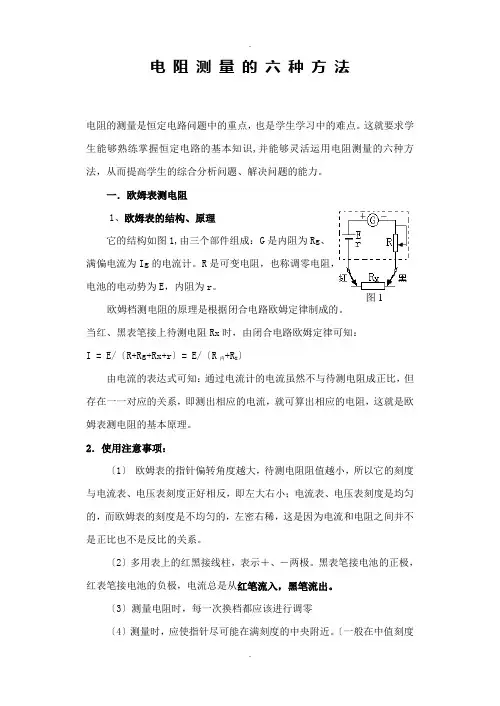

电阻测量的六种方法电阻的测量是恒定电路问题中的重点，也是学生学习中的难点。

这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法，从而提高学生的综合分析问题、解决问题的能力。

一．欧姆表测电阻1、欧姆表的结构、原理它的结构如图1,由三个部件组成：G是内阻为Rg、满偏电流为Ig的电流计。

R是可变电阻，也称调零电阻，电池的电动势为E，内阻为r。

图1 欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。

当红、黑表笔接上待测电阻Rx时，由闭合电路欧姆定律可知：I = E/〔R+Rg+Rx+r〕= E/〔R内+R X〕由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理。

2．使用注意事项：〔1〕欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。

〔2〕多用表上的红黑接线柱，表示＋、－两极。

黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。

〔3〕测量电阻时，每一次换档都应该进行调零〔4〕测量时，应使指针尽可能在满刻度的中央附近。

〔一般在中值刻度.. 的1/3区域〕〔5〕测量时，被测电阻应和电源、其它的元件断开。

〔6〕测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF 档。

二．伏安法测电阻1．原理：根据部分电路欧姆定律。

2．控制电路的选择控制电路有两种：一种是限流电路〔如图2〕；另一种是分压电路。

〔如图3〕 〔1〕限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定X 围的。

其优点是节省能量；一般在两种控制电路都可以选择的时候，优先考虑限流电路。

测量电阻的7种方法电阻是电路中常见的元件，用于控制电流的流动和电压的降低。

为了准确测量电阻的数值，可以采用多种方法。

下面将介绍电阻的七种常用测量方法：1.电桥法：电桥法是一种常用于测量未知电阻值的方法。

它利用电桥平衡原理，通过调节已知电阻来达到桥路平衡，从而计算未知电阻的数值。

例如，使用韦氏电桥、韦恩电桥或均分电桥来测量电阻。

2.恒流法：恒流法利用电流电压关系来测量电阻。

通过将已知电流通过未知电阻中，测量其电压降，就可以计算电阻的数值。

常用的方法有串联电路法和并联电路法。

3.电压比较法：电压比较法是一种常见的测量电阻的方法。

它利用已知电阻和未知电阻在相同电流下产生的电压进行比较，从而计算未知电阻的数值。

4.电流比较法：电流比较法通过将已知电流分流，一部分经过已知电阻，另一部分经过未知电阻，再通过对比两个电压降，来计算未知电阻的数值。

5.桥式方法：桥式方法是一种常见的测量电阻的方法，它使用已知电阻和未知电阻之间的电压或电流差来计算未知电阻的数值。

常用的桥式测量方法有麦克斯韦电桥、维尔斯通电桥等。

6.综合法：综合法是一种结合多种测量方法的方法，用于测量特殊类型的电阻。

例如，用恒流法先测量电阻的大致数值，再用电桥法进行精确测量。

7.数字万用表法：数字万用表是一种集电压、电流、电阻、频率等多个测量功能于一体的仪器。

使用数字万用表可以直接测量电阻的数值，无需其他传统的测量方法。

这种方法简单、便捷，适用于快速测量电阻。

总之，以上是电阻的七种常用测量方法。

每种方法都有其适用的场景和测量精度。

根据实际情况选择合适的测量方法，可以提高测量电阻的准确性。

测电阻的方法有哪些
测量电阻的方法有以下几种：
1. 万用表法：使用万用表测量电阻，将待测电阻两端的引线连接到万用表的电阻测量档位上，读取测量结果。

2. 桥式测量法：使用电桥进行测量，将待测电阻与已知电阻组成电桥电路，通过调节电桥平衡，测量待测电阻的值。

3. 射频检测法：利用射频检查仪器对电路进行测量，通过测量电路的频率和功率变化，计算出电阻的值。

4. 超声测量法：利用超声波测量仪器测量电阻，通过测量超声波在电阻材料中的传播速度变化，计算出电阻的值。

5. 皮尔斯-戴维斯法：利用抵消法测量电阻，通过将待测电阻与标准电阻串联或并联组成电路，测量电路的电流或电压，计算待测电阻的值。

6. 温度测量法：利用温度测量仪器对电阻进行测量，通过测量电阻材料的温度变化，计算出电阻的值。

7. 斯表测量法：利用斯特藩斯电桥测量电阻，通过测量电桥两侧的电压差，计
算出电阻的值。

需要注意的是，不同的测量方法适用于不同的电阻范围和精度要求。

电阻测量的6种方法一、电压法测量电阻电压法是最常用的电阻测量方法之一。

该方法基于欧姆定律，即U=IR，其中U为电压，I为电流，R为电阻。

在测量电阻时，通过施加一个已知的电压，然后测量通过电阻的电流，根据欧姆定律可以计算出电阻的值。

这种方法简单易行，适用于各种电阻测量。

二、电流法测量电阻电流法是另一种常用的电阻测量方法。

该方法基于欧姆定律，同样使用U=IR的公式，但是在测量时，通过施加一个已知的电流，然后测量电阻两端的电压，根据欧姆定律计算出电阻的值。

和电压法相比，电流法的原理相同，但是测量方式不同，适用于不同的情况。

三、桥式测量法桥式测量法是一种精确测量电阻的方法。

该方法使用了电桥的原理，通过调节电桥的参数，使得电桥平衡，即电流通过电桥为零。

通过测量电桥平衡时的参数值，可以计算出未知电阻的值。

这种方法适用于需要高精度测量电阻的情况，例如在实验室中进行科学研究。

四、电位差法测量电阻电位差法是一种基于电势差测量电阻的方法。

该方法利用了电阻两端的电势差与电流的关系，通过测量电阻两端的电势差和电流的值，可以计算出电阻的值。

这种方法适用于需要测量小阻值的情况，例如测量电路中的接触电阻。

五、电磁感应法测量电阻电磁感应法是一种利用电磁感应现象测量电阻的方法。

该方法通过改变电阻中的电流，产生磁场，然后测量磁场的变化情况，从而计算出电阻的值。

这种方法适用于需要非接触测量电阻的情况，例如在高温或高压环境中进行测量。

六、温度补偿法测量电阻温度补偿法是一种校正电阻测量误差的方法。

由于电阻的值和温度有关，当温度发生变化时，电阻的值也会发生变化。

为了减小温度对测量结果的影响，可以通过测量电阻和环境温度的值，进行温度补偿计算，从而得到准确的电阻值。

这种方法适用于需要精确测量电阻的情况，例如在工业生产中的质量控制。

电阻测量有多种方法，可以根据实际需要选择合适的方法进行测量。

无论是使用电压法、电流法还是其他方法，关键是根据测量对象的特点和要求，选择合适的测量方法，并进行准确可靠的测量。

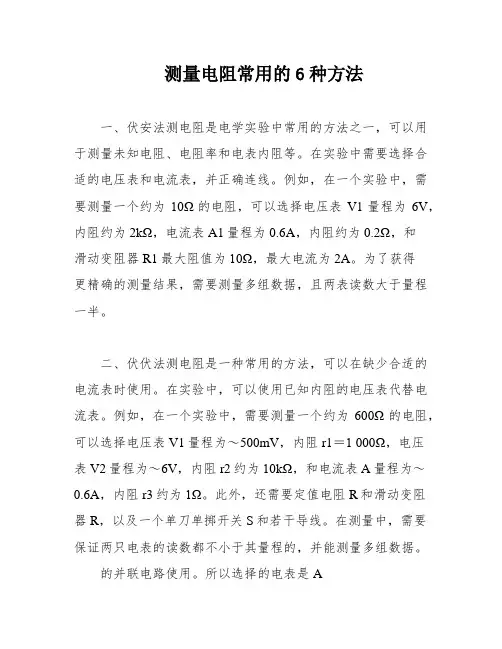

测量电阻常用的6种方法一、伏安法测电阻是电学实验中常用的方法之一，可以用于测量未知电阻、电阻率和电表内阻等。

在实验中需要选择合适的电压表和电流表，并正确连线。

例如，在一个实验中，需要测量一个约为10Ω的电阻，可以选择电压表V1量程为6V，内阻约为2kΩ，电流表A1量程为0.6A，内阻约为0.2Ω，和滑动变阻器R1最大阻值为10Ω，最大电流为2A。

为了获得更精确的测量结果，需要测量多组数据，且两表读数大于量程一半。

二、伏伏法测电阻是一种常用的方法，可以在缺少合适的电流表时使用。

在实验中，可以使用已知内阻的电压表代替电流表。

例如，在一个实验中，需要测量一个约为600Ω的电阻，可以选择电压表V1量程为～500mV，内阻r1＝1 000Ω，电压表V2量程为～6V，内阻r2约为10kΩ，和电流表A量程为～0.6A，内阻r3约为1Ω。

此外，还需要定值电阻R和滑动变阻器R，以及一个单刀单掷开关S和若干导线。

在测量中，需要保证两只电表的读数都不小于其量程的，并能测量多组数据。

的并联电路使用。

所以选择的电表是A12)实验原理图如下图所示：3)根据安安法测电阻的公式，可得到测量R x的表达式为：RxU1R＋r1I2r2I1I2R本文介绍了两种电路测量方法，一种是伏安法测量待测电阻阻值，另一种是半偏法测量电表内阻。

伏安法测量待测电阻阻值时，采用外接法，改装的电压表电压量程为2.6 V，滑动变阻器采用分压式接法。

为了保证电表读数不得小于量程的三分之一，电表应选择A、B。

半偏法测量电表内阻时，先不连接变阻箱或将变阻箱阻值调为零，使电流表或电压表的读数调至满偏，然后再串联或并联上电阻箱，调节电阻箱的阻值，使电表示数为满偏刻度的一半，则认为电阻箱的阻值与待测的电流表或电压表电阻相等。

具体操作步骤如下：对于测量电流表内阻：1.将电阻箱的电阻调到零；2.闭合S，调节R，使电流表达到满偏；3.保持R不变，调节R，使电流表示数为满偏刻度的一半；4.由上得到电流表内阻RA=R。

电阻测量的六种方法
电阻的测量方法有哪些呢？
1.万用表测量法
把万用表转换开关拨至电阻挡(×1，×10，×100，×1K)，选择适当的量程，两表笔短接后旋转调零旋钮使指针指在零刻线上，然后两表笔分别接触待测电阻的两端，从万用表指针所指的数值即可知道电阻值。

(注：电阻值等于指示数值乘以所选量程的倍数)
2.伏安法
器材：电流表、电压表、滑动变阻器、开关、电源、待测电阻和导线。

测量方法：用电压表测出待测电阻Rx两端的电压U，用电流表测出通过Rx的电流I，则Rx=U/I。

伏安法测电阻有内接法和外接法两种。

3.伏阻法
器材：电压表、阻值已知的定值电阻R0、阻值未知的电阻Rx、开关、电源和导线。

方法一、改接电表法：即通过移动电压表的位置来测量电阻。

方法二、开关通断法：即通过某些开关的闭合或断开，改变电路的连接情况来测量电阻。

4.安阻法
器材：电流表一个、阻值已知的定值电阻R0、开关、电源、待测电阻Rx和导线。

方法一、改接电表法：即通过改变电流表的位置来测电阻。

方法二、开关通断法：A.短路法；B.开路法；
5.安滑法
器材：电流表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻和导线。

6.伏滑法
器材：电压表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻Rx和导线。
