测电阻的方法电阻是电学中的重要参数，它是用来限制电流流动的元件，也是电路中常见的元件之一。
在实际的电路应用中，我们经常需要测量电阻的数值，以便确保电路的正常工作。
那么，如何准确地测量电阻的数值呢？下面将介绍几种常见的测电阻的方法。
1. 用万用表测量电阻。
万用表是一种常用的电工仪器，它可以测量电阻、电压、电流等参数。
测量电阻时，首先将待测电阻与万用表的两个探针连接，然后选择电阻测量档位，读取显示屏上的数值即可得到电阻的大小。
需要注意的是，在测量电阻时，要确保待测电阻处于断电状态，以免影响测量结果。
2. 用桥式电路测量电阻。
桥式电路是一种常用的精密测量电阻的方法，它可以消除电源电压对测量结果的影响，提高测量的精度。
桥式电路由电阻、电容、电感等元件组成，通过调节电桥平衡，可以得到待测电阻的准确数值。
桥式电路测量电阻的原理比较复杂，需要一定的电路知识和实践经验。
3. 用示波器测量电阻。
示波器是一种常用的电子测量仪器，它可以显示电压随时间的变化情况。
在测量电阻时，可以将示波器连接到待测电阻上，通过观察示波器屏幕上的波形，可以得到电阻的数值。
需要注意的是，示波器测量电阻的原理是利用待测电阻和示波器内部的电阻、电容等元件组成的电路，因此在测量时要注意电路的影响。
4. 用数字电桥测量电阻。
数字电桥是一种高精度的测量仪器，它可以通过数字显示电阻的数值，具有测量精度高、操作简便等优点。
在测量电阻时，只需要将待测电阻连接到数字电桥上，然后按照操作说明进行操作，即可得到电阻的准确数值。
需要注意的是，数字电桥在测量时要注意环境温度、湿度等因素的影响，以确保测量结果的准确性。
总结。
以上介绍了几种常见的测电阻的方法，每种方法都有其适用的场合和特点。
在实际工作中，我们可以根据具体的需求选择合适的测量方法，以确保测量结果的准确性和可靠性。
希望本文对大家有所帮助，谢谢阅读！。
测量电阻的7种方法电阻是电路中常见的元件，用于控制电流的流动和电压的降低。
为了准确测量电阻的数值，可以采用多种方法。
下面将介绍电阻的七种常用测量方法：1.电桥法：电桥法是一种常用于测量未知电阻值的方法。
它利用电桥平衡原理，通过调节已知电阻来达到桥路平衡，从而计算未知电阻的数值。
例如，使用韦氏电桥、韦恩电桥或均分电桥来测量电阻。
2.恒流法：恒流法利用电流电压关系来测量电阻。
通过将已知电流通过未知电阻中，测量其电压降，就可以计算电阻的数值。
常用的方法有串联电路法和并联电路法。
3.电压比较法：电压比较法是一种常见的测量电阻的方法。
它利用已知电阻和未知电阻在相同电流下产生的电压进行比较，从而计算未知电阻的数值。
4.电流比较法：电流比较法通过将已知电流分流，一部分经过已知电阻，另一部分经过未知电阻，再通过对比两个电压降，来计算未知电阻的数值。
5.桥式方法：桥式方法是一种常见的测量电阻的方法，它使用已知电阻和未知电阻之间的电压或电流差来计算未知电阻的数值。
常用的桥式测量方法有麦克斯韦电桥、维尔斯通电桥等。
6.综合法：综合法是一种结合多种测量方法的方法，用于测量特殊类型的电阻。
例如，用恒流法先测量电阻的大致数值，再用电桥法进行精确测量。
7.数字万用表法：数字万用表是一种集电压、电流、电阻、频率等多个测量功能于一体的仪器。
使用数字万用表可以直接测量电阻的数值，无需其他传统的测量方法。
这种方法简单、便捷，适用于快速测量电阻。
总之，以上是电阻的七种常用测量方法。
每种方法都有其适用的场景和测量精度。
根据实际情况选择合适的测量方法，可以提高测量电阻的准确性。

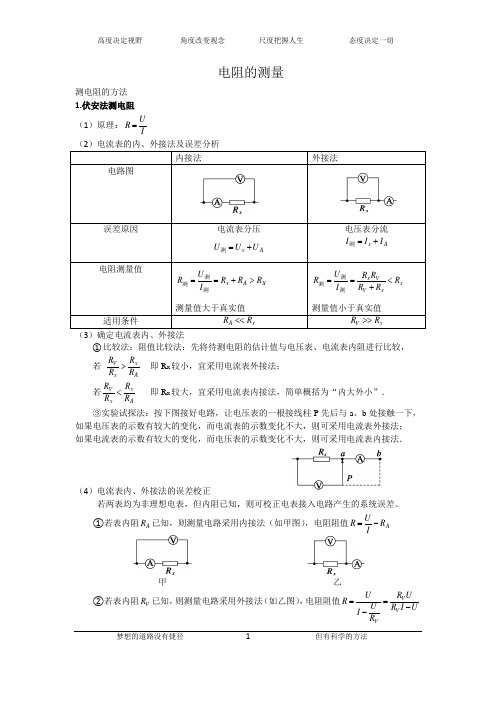

电阻的测量测电阻的方法 1.伏安法测电阻 （1）原理：IU R =（2）电流表的内、外接法及误差分析内接法 外接法 电路图误差原因 电流表分压A x U U U +=测电压表分流Ax I I I +=测电阻测量值X A x R R R I U R >+==测测测 测量值大于真实值x xV Vx R R R R R I U R <+==测测测测量值小于真实值适用条件x A R R <<x V R R >>（3）确定电流表内、外接法①比较法：阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若 Ax x V R RR R > 即R x 较小，宜采用电流表外接法； 若Ax x V R RR R < 即R x 较大，宜采用电流表内接法，简单概括为“内大外小”． ③实验试探法：按下图接好电路，让电压表的一根接线柱P先后与a、b 处接触一下， 如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法； 如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．（4）电流表内、外接法的误差校正若两表均为非理想电表，但内阻已知，则可校正电表接入电路产生的系统误差。
①若表内阻A R 已知，则测量电路采用内接法（如甲图），电阻阻值A R IUR -=甲 乙 ②若表内阻V R 已知，则测量电路采用外接法（如乙图），电阻阻值U I R U R R U I UR V V V-=-=【例1】(1)某同学欲测一电阻R X (阻值约300Ω)的阻值,可供选择的仪器有: 电流表A 1:量程10mA; 电流表A 2:量程0.6A; 电压表V 1:量程3V; 电压表V 2:量程15V; 电源电动势为4.5V.该同学先按图接好电路,闭合S1后把开关S2拨至a 时发现两电表指针偏转的角度都在满偏的4/5处;再把开关S2拨至b 时发现.其中一个电表的指针偏角几乎不变,另一个电表指针偏转到满偏3/4处,则该同学在实验中所选电压表的量程为______,所选电流表的量程为______R X 的测量值为________.(2)如果已知上述电压表的内阻R V 和电流表的内阻R A ,对S 2分别拨至a 和b 两组测量电路(电压表和电流表测量值分别用U 1,U 2,I 1,I 2表示),则计算电阻R X 的表达式分别为________、_________(用测量值和给出的电表内阻表示).2.安安法测电阻若电流表内阻已知，则可当电流表、电压表及定值电阻使用。
测量电阻的方法电阻是电路中常见的元件，用于限制电流的流动。
在电子电路设计和维修中，测量电阻是一项基本的工作。
正确的电阻测量方法可以帮助我们准确地了解电路的工作状态，找出故障并进行修复。
本文将介绍几种常用的电阻测量方法，希望对大家有所帮助。
1. 万用表测量法。
万用表是电子工程师常用的测量工具，它可以用来测量电阻、电压、电流等参数。
在测量电阻时，只需要将万用表的测量档位调至电阻档位，然后将两个测试笔分别接触电阻两端，即可读出电阻值。
需要注意的是，在测量之前，要确保电路处于断电状态，并且要先将电容器放电，以免影响测量结果。
2. 电桥法。
电桥是一种精密测量电阻的仪器，它可以通过比较两个电阻的大小来测量未知电阻的值。
使用电桥法测量电阻时，首先要调节电桥的平衡，然后接入待测电阻，调节电桥的灵敏度，最终可以得到待测电阻的准确数值。
电桥法适用于对电阻精度要求较高的场合，但操作相对复杂，需要一定的经验和技巧。
3. 示波器测量法。
示波器是一种用来显示电压信号波形的仪器，它也可以用来测量电阻。
在测量电阻时，可以将示波器的一个输入端接入待测电阻，另一个端接地，然后观察示波器上的波形变化，通过测量波形的幅度和频率来计算电阻值。
示波器测量法适用于对电阻变化快速的场合，但需要注意的是，示波器的输入阻抗要远大于待测电阻，以确保测量的准确性。
4. 数字电桥法。
数字电桥是一种使用数字技术进行电阻测量的仪器，它可以通过微处理器来处理测量数据，提高了测量的准确性和稳定性。
使用数字电桥测量电阻时，只需要将待测电阻接入电桥，然后通过显示屏上的数值来读取电阻值。
数字电桥法操作简单，准确性高，适用于工业生产中对电阻进行大批量测量的场合。
总结。
以上介绍了几种常用的电阻测量方法，每种方法都有其适用的场合和优势。
在实际工作中，我们可以根据需要选择合适的测量方法，以确保测量的准确性和有效性。
希望本文的介绍对大家有所帮助，谢谢阅读！。
电阻检测方法电阻是电路中常见的元件，用于限制电流、降低电压和分压。
在电路设计和故障排除过程中，对电阻的准确检测是至关重要的。
本文将介绍几种常见的电阻检测方法，帮助读者更好地理解和应用电阻。
1. 万用表检测法。
万用表是电工常用的测量工具，它可以用于测量电阻值。
在使用万用表检测电阻时，需要将被测电阻与万用表的两个探针连接，然后读取万用表上显示的电阻值。
需要注意的是，在测量电阻时，被测电阻必须是断电状态，否则会影响测量结果。
2. 示波器检测法。
示波器是一种可以显示电压波形的仪器，它也可以用于测量电阻。
在使用示波器检测电阻时，可以将被测电阻与示波器连接，然后通过观察示波器上显示的波形来判断电阻的大小。
这种方法适用于对电阻变化趋势进行观测和分析。
3. 电桥检测法。
电桥是一种测量电阻值的精密仪器，它可以通过比较被测电阻与已知电阻的大小来测量被测电阻的值。
在使用电桥检测电阻时，需要将被测电阻与电桥连接，并调节电桥的平衡，然后读取电桥上显示的电阻值。
这种方法适用于对电阻进行精确测量。
4. 编程检测法。
在一些自动化测试系统中，可以通过编写测试程序来实现对电阻的检测。
通过连接被测电阻和测试系统，然后运行测试程序，可以实现对电阻的自动化检测和数据记录。
这种方法适用于对大批量电阻进行快速检测和分析。
5. 热敏电阻检测法。
热敏电阻是一种电阻值随温度变化的元件，可以通过测量其在不同温度下的电阻值来判断温度。
在使用热敏电阻检测电阻时，可以通过改变环境温度，然后测量热敏电阻的电阻值来判断环境温度的变化。
这种方法适用于对温度变化进行实时监测和控制。
总结：电阻的检测方法有多种，每种方法都有其适用的场景和特点。
在实际应用中，需要根据具体情况选择合适的检测方法，并结合实际需求进行测量和分析。
希望本文介绍的电阻检测方法能够帮助读者更好地理解和应用电阻，提高电路设计和故障排除的效率和准确性。
测量电阻方法电阻是电学中的重要参数，它是导体对电流的阻碍程度的度量。
在电路中，我们经常需要测量电阻的数值，以确保电路的正常运行。
下面将介绍几种常见的测量电阻的方法。
1. 万用表测量法。
万用表是一种常用的电工仪器，它可以用来测量电阻。
在使用万用表测量电阻时，首先需要将电路断开，然后将两个测量引线分别连接到电阻的两端，等待一段时间直到测量数值稳定，即可读取电阻的数值。
2. 电桥测量法。
电桥是一种精密的测量电阻的仪器，它可以用来测量较小的电阻值。
在使用电桥测量电阻时，首先需要将电桥调零，然后将待测电阻接入电桥电路中，调节电桥的平衡，最终可以通过电桥的示数来得到电阻的数值。
3. 伏安法测量法。
伏安法是一种通过测量电压和电流来计算电阻值的方法。
在使用伏安法测量电阻时，首先需要将待测电阻接入电路中，然后通过电压表和电流表分别测量电路中的电压和电流数值，最终可以通过计算得到电阻的数值。
4. 数字电桥测量法。
数字电桥是一种集成了数字显示和自动计算功能的电桥仪器，它可以用来测量电阻并直接显示结果。
在使用数字电桥测量电阻时，只需要将待测电阻接入电桥电路中，调节电桥的平衡，仪器会自动显示电阻的数值。
5. 示波器测量法。
示波器是一种用来观察电信号波形的仪器，它也可以用来测量电阻。
在使用示波器测量电阻时，可以将待测电阻接入电路中，通过观察电压波形的变化来间接得到电阻的数值。
总结。
以上介绍了几种常见的测量电阻的方法，每种方法都有其适用的场合和特点。
在实际工作中，可以根据需要选择合适的测量方法来进行电阻测量，以确保测量结果的准确性和可靠性。
希望本文对大家有所帮助。
测量电阻的十种方法广西来宾市武宣县东乡镇中学黎艺谨引言：电阻的测量是中学物理实验教学的重要内容，也是中考最常考的内容之一，来宾市中考题几乎年年出现有关电阻测量的题目，2009年来宾市中考题就出现了只用一个电表测量电阻的有关题目。
因此，学会测量电阻对学生学好物理电学有重要的意义。
为此，我总结出了测量电阻的10种方法。
关键词：测量电阻电流表电压表摘要：测量电阻的10种方法。
一、伏安法1、即用电压表和电流表测量电阻的方法（伏安法）实验原理：R=U/I二、只有一个电流表，没有电压表2.方法一：表达式：R X=I0R0/I X3.方法二：表达式：R X=I0R0/（I-I0)4.方法三：表达式：R X=（I-I X)R0/I三、只有一个电压表，没有电流表5..方法一：R X=U X R0/U06..方法二：表达式：R X=(U-U0）R0/U07.方法三：表达式：R X=U X R0/（U-U X）四、等效替代法8..方法一：表达式：R X =R 09..方法二：表达式：R X =R 010.直接测量法用万用电表的欧姆档（即电阻档）直接测量。
正文一、伏安法1. 方法：即用电压表和电流表测量电阻的方法。
首先按图1连接好电路，通过移动滑动变阻器的滑片来改变电阻，从而改变电流和电压。
三次改变滑动变阻器的滑片的位置，根据电流表和电压表读出三组不同的电流值和电压值，然后利用欧姆定律的变形公式R=U/I 求出三个电阻值R 1、、、R 2 、R 3,再求出它们的平均值即可。
（图1）① 实验原理：R=U/I ② 电路图：如图1所示③ 表达式：R=(R 1+R 2+R 3)/3二、只有一个电流表，没有电压表2.方法一：将已知电阻R 0和待测电阻R X 并联到电路中，先用电流表跟已知电阻R 0串联，读出R 0的电流值I 0(即电源电RxR0压U=I0R0)；再把电流表拆下，用电流表跟待测电阻R X串联，读出R X的电流值I x(即电源电压U=I x R0)；即可得：R x= I0R0/I x.R0（图2）Rx①电路图：如图2所示（R0已知）。
电阻的检测方法电阻是电路中常见的元件，它的作用是限制电流，使电流按照一定的规律流动。
在电路中，我们经常需要对电阻进行检测，以确保电路的正常工作。
下面我们将介绍几种常见的电阻检测方法。
1. 万用表检测法。
万用表是一种常用的电工测量仪器，它可以用来测量电阻。
在使用万用表检测电阻时，首先要将电路断开，确保电路中没有电流通过。
然后将万用表的两个探针分别连接到电阻的两端，读取万用表上的电阻数值。
需要注意的是，万用表的测量范围要比待测电阻的阻值大一些，以保证测量的准确性。
2. 电压法检测。
电压法检测是一种简单直观的电阻检测方法。
将待测电阻接入电路中，通过外加的电压，测量电阻两端的电压值，再根据欧姆定律计算电阻的阻值。
这种方法适用于对电阻进行快速检测，但需要注意的是，外加电压不宜过大，以免损坏电阻。
3. 桥式电路法检测。
桥式电路法是一种精密的电阻检测方法，它可以用来测量较小阻值的电阻。
通过调节桥路中的电阻，使得桥路平衡，再根据平衡条件计算待测电阻的阻值。
这种方法的优点是测量精度高，适用于对电阻阻值有较高要求的场合。
4. 示波器法检测。
示波器是一种用来观测电信号波形的仪器，它也可以用来测量电阻。
将待测电阻接入电路中，通过示波器观测电阻两端的电压波形，再根据波形的特征计算电阻的阻值。
这种方法适用于对电阻的动态特性进行分析。
综上所述，电阻的检测方法有很多种，我们可以根据实际情况选择合适的方法进行检测。
在进行电阻检测时，需要注意安全问题，确保电路断开、电压合适，并选择合适的检测仪器进行测量，以保证测量的准确性和可靠性。
希望以上内容能对大家有所帮助。
测量电阻的方法测量电阻是电工、电子工程师和科学家在日常工作中经常进行的操作。
正确的电阻测量不仅可以保证电路的正常运行，还可以帮助工程师找出电路中的问题。
在进行电阻测量时，我们需要选择合适的测量方法和仪器，以确保测量结果的准确性和可靠性。
本文将介绍几种常见的测量电阻的方法。
1. 万用表测量法。
万用表是一种常用的电工测量仪器，可以用来测量电阻。
使用万用表测量电阻时，首先需要将待测电阻与万用表的电阻测量档位相匹配，然后将测量笔分别接触待测电阻的两端，读取万用表上显示的电阻数值即可。
需要注意的是，在测量电阻时，待测电阻必须是断电状态，否则会影响测量结果。
2. 电桥法。
电桥是一种精密测量电阻的仪器，通常用于测量较小阻值的电阻。
使用电桥进行电阻测量时，首先需要调节电桥的平衡，然后将待测电阻接入电桥电路中，通过调节电桥的平衡，最终可以得到待测电阻的准确数值。
电桥法的优点是测量精度高，适用于测量精密电阻和小阻值电阻。
3. 示波器法。
示波器是一种用于显示电信号波形的仪器，也可以用来测量电阻。
使用示波器进行电阻测量时，可以将待测电阻接入示波器电路中，通过观察示波器上显示的波形，可以得到待测电阻的电阻数值。
示波器法适用于测量电阻的变化趋势和动态特性。
4. 数字电桥法。
数字电桥是一种通过数字技术实现的电桥，可以用来测量电阻。
使用数字电桥进行电阻测量时，可以通过仪器上的数字显示直接读取待测电阻的数值，操作简便，测量结果准确。
数字电桥法适用于工业生产中对电阻进行快速、准确测量的场合。
总结。
以上介绍了几种常见的测量电阻的方法，每种方法都有其适用的场合和特点。
在实际工作中，我们可以根据具体的测量需求和条件选择合适的测量方法和仪器，以确保测量结果的准确性和可靠性。
希望本文对您在电阻测量方面有所帮助。
测电阻的特殊方法20种1.桥式电阻测量法：使用电桥测量电阻值，常见的有维尔斯通电桥、韦恩电桥等。
2.变比电桥测量法：通过变比电桥的变压比来间接测量电阻值。
3.硬度诱导法：利用表面硬度与规定冲击负荷下的冲击深度比值与电阻成正比的关系进行测量。
4.敏感电流比率法：根据物体的电阻值与流过物体的电流及电源电压之比，计算得到阻值。
5.电感电阻法：通过测量线圈两端的电压和电流的相位差，计算得到电阻值。
6.交流电阻测量法：使用交流信号测量电阻的方法，常见的有串联法、卡尔简法等。
7.直流电阻测量法：使用直流信号测量电阻的方法，常见的有电压法、电流法等。
8.电位差法：通过测量电阻两端的电位差以及通过电阻的电流，计算得到电阻值。
9.称重法：通过测量电阻所支撑的物体的重量与参考物体的重量的比值，计算得到电阻值。
10.电带电阻法：利用带电体与待测电阻之间的电势差和电流之间的关系测量电阻值。
11.拉伸法：通过拉伸导线使其变细，测量其电阻变化来计算原始导线的电阻值。
12.电机测量法：利用测量电动机的输入功率和输出功率之差，计算电阻值。
13.热电方法：利用热电效应来测量电阻值，如热电阻、热电偶法。
14.磁感应法：利用电阻材料内部磁感应强度和电流的关系，测量电阻值。
15.声波测量法：通过测量电阻材料中传播声波的速度和频率，计算电阻值。
16.变频测量法：通过改变频率，测量电阻材料的阻抗值，计算得到电阻值。
17.阻抗测量法：利用交流信号测量电阻材料的阻抗，测量得到电阻值。
18.激光干涉法：利用激光干涉效应测量电阻材料的长度和电阻值。
19.电容测量法：通过测量电容材料的电容和电阻的关系，计算得到电阻值。
20.电化学测量法：利用电化学方法测量电阻材料的电导率和电极电势，计算得到电阻值。
这些方法中，不同的方法适用于不同的电阻测试场景，充分运用这些方法可以更加准确地测量出电阻值。
十种测电阻方法归纳（一）伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。
由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”。
1．原理：由欧姆定律推出2．电路图：（见图1）3．器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻（3V）、定值电阻（10Ω）、滑动变阻器、导线。
4．注意点：ⅰ连接电路时，开关应断开，滑动变阻器应调到最大阻值处。
ⅱ滑动变阻器的作用：（1）保护电路；（2）改变小灯泡两端的电压和通过的电流。
ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻。
5．实验步骤：（1）根据电路图把实验器材摆好。
（2）按电路图连接电路。
（在连接电路中应注意的事项：①在连接电路时，开关应断开。
②注意电压表和电流表量程的选择，“+”、“-”接线柱。
③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处。
）（3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压1V）、微弱发光（灯泡两端电压1.5V）、正常发光（灯泡两端电压2.5V），测出对应的电压值和电流值，填入下面的表格中。
实验次数灯泡亮度电压U/V 电流I/A 电阻R/Ω1 灯丝暗红 12 微弱发光 1.53 正常发光 2.5同时，在实验过程中，用手感受灯泡在不同亮度下的温度。
随着灯泡亮度的增加，灯泡的温度升高。
（4）算出灯丝在不同亮度时的电阻。
6．分析与论证：展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的。
是什么原因使灯丝的电阻发生变化的呢？是电压与电流吗？难点突破：（我们对比一个实验如图2：用电压表、电流表测定值电阻的阻值R）发现：R是定值，不随电压、电流的变化而变化。
通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些？（材料、长度、横截面积和温度。
）那是什么因素影响了灯丝的电阻呢？（是温度。
）温度越高，灯丝电阻越大。
这个实验再一次验证了这一点。
（二）测电阻的几种特殊方法1．只用电压表，不用电流表方法一：如果只用一只电压表，用图3所示的电路可以测出未知Ｒｘ的阻值。
具体的作法是先用电压表测出Ｒx两端的电压为Ｕx；再用这只电压表测出定值电阻Ｒ0两端的电压为Ｕ0。
根据测得的电压值Ｕx、Ｕ0和定值电阻的阻值Ｒ0，可计算出Ｒｘ的值为：用这种方法测电阻时一只电压表要连接两次。
方法二：如果只用一个电压表，并且要求只能连接一次电路，用图4所示的电路可以测出未知Ｒｘ的阻值。
具体的作法是先闭合Ｓ1，读出电压表的示数为Ｕ1，再同时闭合Ｓ1和Ｓ2，读出这时电压表的示数为Ｕ２。
根据测得的电压值Ｕ1、Ｕ2和定值电阻的阻值Ｒ0。
根据分压公式可计算出Ｒｘ的值：方法三：如果只用一个电压表，并且要求只能连接一次电路，用图5所示的电路可以测出未知Ｒｘ的阻值。
具体的作法是先把滑动变阻器的滑片P调至B端，闭合开关，记下电压表示数Ｕ1；把滑动变阻器的滑片P调至A端，记下电压表示数Ｕ2。
根据测得的电压值Ｕ1、Ｕ2和定值电阻的阻值Ｒ0，可计算出Ｒｘ的值：以上方法，需要测量两次电压，所以也叫“伏伏法”；根据所给器材有电压表和一个已知阻值的电阻Ｒ0，所以又叫“伏阻法”。
2．只用电流表，不用电压表方法一：如果只用一只电流表，用图6所示的电路可以测出未知Ｒｘ的阻值。
先后用电流表测出通过Ｒ0和Ｒｘ的电流分别为Ｉ0、Ｉx，根据测得的电流值Ｉ0、Ｉx和定值电阻的阻值Ｒ0，根据分流公式可计算出Ｒｘ的值为方法二：用图7所示的实验电路也可以测出未知Ｒｘ的阻值。
先闭合开关Ｓ１，读出电流表的示数为I1，再断开Ｓ１闭合Ｓ２，读出这时电流表的示数为I2。
根据测得的电流值I1、I2和定值电阻的阻值Ｒ0。
根据分流公式可计算出Ｒｘ的值：方法三：如果只用一个电流表，并且要求只能连接一次电路，用图8所示的电路也可以测出未知Ｒx的阻值。
具体的作法：是先闭合开关S1，读出电流表的示数为I１，再同时闭合S1、S2，读出这时电流表的示数为I2。
根据测得的电流值I１、I2和定值电阻的阻值Ｒ0。
计算过程如下：设电源电压为Ｕ，当只闭合S1时，根据欧姆定律的变形公式Ｕ＝Ｉ(Ｒx+Ｒ),可得Ｕ＝I１（Ｒx＋Ｒ0）①；当再同时闭合S1、S2，Ｒ0被短路，这时有：Ｕ＝I2Ｒx ②。
联立①②解方程组得方法四：如果只用一个电流表，并且要求只能连接一次电路，用图9所示的电路也可以测出未知Ｒｘ的阻值。
具体的作法：把滑动变阻器的滑片 P 调至A端，读出电流表的示数为I A，再把滑动变阻器的滑片P调至B端，读出这时电流表的示数为 I B。
根据测得的电流值I A、I B和定值电阻的阻值ＲAB。
同样可计算出Ｒｘ的值：以上方法，需要测量两次电流，所以也叫“安安法”；根据所给器材有电流表和一个已知阻值的电阻Ｒ0，所以又叫“安阻法”。
总之，用伏安法测电阻的基本原理是测定电阻两端的电压和流过电阻的电流。
在缺少器材（电流表或电压表）的情况下，我们可用间接的方法得到电压值或电流值，仍然可以测量电阻的阻值。
因此，在进行实验复习时要特别重视原理的理解，这是实验设计的基础。
3．等效替代法方法一：用图10所示的电路也可以测出未知Ｒｘ的阻值。
当S扳到A时电流表的示数为I，再将 S 扳到B时，调节R0（电阻箱）的电阻，使电流表示数仍为I，即R X=R0。
方法二：若只有一只电压表和电阻箱，则可用替代法测电阻的阻值，如图11所示。
先合上开关S1，把单刀双掷开关S2打到1，调节滑动变阻器的阻值，使电压表有一合适的示数U0。
再把单刀双掷开关S2打到2，调节电阻箱的阻值，使电压表的示数仍为U0，则此时电阻箱的示数即为待测电阻R x的阻值，即R X=R0。
等效法虽然也有一块电压表或一块电流表，但在电路中的作用不是为了测量出电压或电流，而是起到标志作用。
三、典型例题１．有一个阻值看不清的电阻器R x，要测出它的电阻值。
（1）小明按图12的电路图连接好电路，检查无误后闭合开关S，观察到电压表的示数为1.6V，电流表的示数如图13所示，则通过电阻器R x的电流为_____A，R x的电阻为____Ω。
（2）图14是小虎做这个实验连接的实物图，请你指出其中的三个错误或不妥之处。
①____________________________________________________________________；②____________________________________________________________________；③____________________________________________________________________。
分析与解：(1)在对电压表、电流表读数时，要先看清接线柱找到对应的量程，弄清分度值，再根据指针的位置进行读数。
图乙中根据接线柱确定是按0～0.6A量程进行读数，对应的分度值为0.02A，因此读数为0.2A+0.02A×6=0.32A。
(2)电路的错误一般都是电流表、电压表和滑动变阻器连接错误。
先看电流表，是串联连接没错，从图乙看量程也没错，但电流是从负接线柱流进，这是不正确的。
再看滑动变阻器，接线方法显然错误，这样接入电路的是它的最大电阻，移动滑片电阻不变。
电压表是并联连接，正负接线柱连接正确，但量程过大，因为电源电压不超过3V，选小量程测量结果要相对准确些。
答案:（1）0.32；5 。
（2）①电流表的正负接线柱接反了；②把滑动变阻器的电阻线两端接入电路，无法改变电阻大小；③电压表的量程选大了。
2．物理课上老师请同学们设计一个测量未知电阻Rx的实验，各组同学都提出了自己的设计方案，下列是两组同学的设计情况。
（1）甲组同学决定采用伏安法，请你在虚线方框内帮他画出实验电路图。
并说明所需测量的物理量：①___________；②___________；（2）乙组同学设计了不同的方案，经讨论后同学们达成共识，设计的电路如图15，以下是他们的实验操作步骤：①按电路图连接好实物电路。
②_______________________________________________________。
③_______________________________________________________。
（3）请你用所测物理量写出两种方案未知电阻Rx的数学表达式：甲组：Rx=___________。
乙组：Rx=___________。
分析与解：本题同时考查了伏安法测电阻和只用一只电流表测电阻两种不同的电阻测量方法。
在伏安法测电阻的电路图中，要用一只电压表和一只电流表分别来测未知电阻的电压和电流，特别是别忘了串联一只滑动变阻器，需要测量的物理量是未知电阻的电流和电压。
只用一只电流表来测电阻，电源电压未知，如果只测出一次电流值，无法求出未知电阻的阻值，我们可以设法测出两次电流值，分流公式解出未知电阻Rx的阻值。
具体做法是：先断开开关，读出电流表的示数为Ｉ1；再闭合开关，读出电流表的示数为Ｉ2，再根据分流公式求出Ｒｘ和电源电压Ｕ。
答案:（１）如图16 ①未知电阻两端的电压Ｕ；②通过未知电阻和电流Ｉ。
（２）②断开开关，读出电流表的示数为Ｉ1③闭合开关，读出电流表的示数为Ｉ2（３）Ｕ／Ｉ；Ｉ1Ｒ0／（Ｉ2－Ｉ1）。
3．要测一个阻值未知的电阻Ｒx的阻值．提供的器材：电源（电压不变）、两个开关、一个电流表、一个已知阻值为Ｒ0的定值电阻和若干条导线。
请你想办法测出Ｒx的阻值，要求只需连接一次电路即可，写出你设计的实验方案。
分析与解：本题考查了只用一只电流表测电阻的方法。
只用一只电流表来测电阻，电源电压未知，如果只测出一次电流值，无法求出未知电阻的阻值，我们可以设法测出两次电流值，再利用并联分流公式解出未知电阻Rx的阻值；或电源电压一定，利用局部短路，列出等式。
答案：[1]电路图(见图17)：[2]实验步骤：(1)按照电路图连接好电路(2)闭合开关S1，断开S2，记下电流表示数I１(3)闭合开关S2，断开S1，记下电流表示数I2(4)整理实验器材。
[3]待测电阻Ｒx的表达式：（也可以：）[1]电路图(见图18)：[2]实验步骤：(1)按照电路图连接好电路(2)只闭合开关S1，记下电流表示数I1(3)开关S1、S2都闭合，记下电流表示数I2(4)整理实验器材。
[3]待测电阻Ｒx的表达式：4. 现在要测定标有“3.6V 0.32A”灯泡正常发光时的灯丝电阻，给你的器材如下：开关一只，导线若干，4.5V和6V的电源各一套（电源电压恒定），量程为0.6A、3A的电流表和3V、15V的电压表各一只，“5 2A”和“10 1A”的滑动变阻器各一只。
