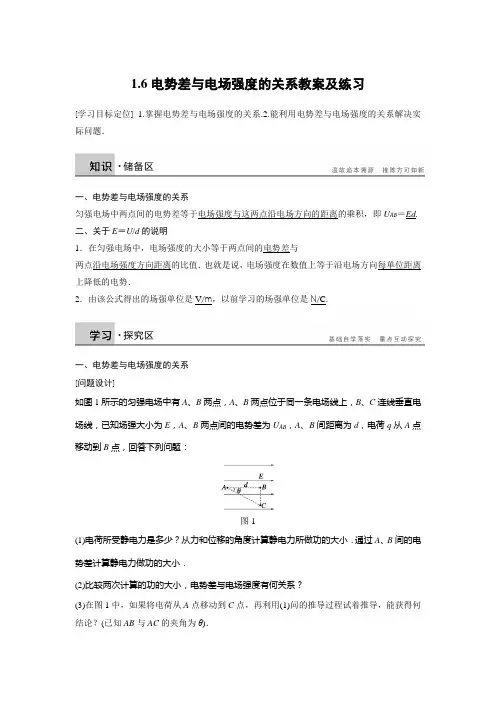

1.6电势差与电场强度的关系教案及练习[学习目标定位]1.掌握电势差与电场强度的关系.2.能利用电势差与电场强度的关系解决实际问题．一、电势差与电场强度的关系匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积，即U AB＝Ed.二、关于E＝U/d的说明1．在匀强电场中，电场强度的大小等于两点间的电势差与两点沿电场强度方向距离的比值．也就是说，电场强度在数值上等于沿电场方向每单位距离上降低的电势．2．由该公式得出的场强单位是V/m，以前学习的场强单位是N/C.一、电势差与电场强度的关系[问题设计]如图1所示的匀强电场中有A、B两点，A、B两点位于同一条电场线上，B、C连线垂直电场线，已知场强大小为E，A、B两点间的电势差为U AB，A、B间距离为d，电荷q从A点移动到B点，回答下列问题：图1(1)电荷所受静电力是多少？从力和位移的角度计算静电力所做功的大小．通过A、B间的电势差计算静电力做功的大小．(2)比较两次计算的功的大小，电势差与电场强度有何关系？(3)在图1中，如果将电荷从A点移动到C点，再利用(1)问的推导过程试着推导，能获得何结论？(已知AB与AC的夹角为θ)．答案 (1)F ＝qE W AB ＝Fd ＝qEd W AB ＝qU AB (2)U AB ＝Ed(3)W AC ＝qEL cos θ＝qEd ，W AC ＝qU AC ，U AC ＝Ed [要点提炼]1．公式U ＝Ed 只适用于匀强电场，其中d 为A 、B 两点沿电场方向的距离．2．电场中A 、B 两点的电势差U AB 跟电荷移动的路径无关，由电场强度E 及A 、B 两点沿电场方向的距离d 决定．3．公式E ＝Ud说明电场强度在数值上等于沿电场方向每单位距离上降低的电势．4．在匀强电场中，沿任意一个方向，电势降落都是均匀的，故在同一直线上相同间距的两点间电势差相等；在匀强电场中，相互平行且长度相等的线段两端点的电势差相等． [延伸思考] 公式U ＝Ed 是在匀强电场中得到的，在非匀强电场中能否适用？ 答案 在非匀强电场中，不能进行定量计算，但可以定性地分析有关问题． 二、对电场强度的进一步理解1．教材中给出了电场强度的三个计算公式，这三个公式的物理意义及适用范围是不相同的，为了加强对这三个公式的理解，下面列表进行对比．请填空. 区别 公式物理含义引入过程 适用范围说明E ＝Fq电场强度大小的定义式Fq与F 、q 无关，是反映某点电场的性质一切电场 q 为试探电荷的电荷量E ＝k Q r 2真空中点电荷场强的决定式 由E ＝Fq和库仑定律导出 在真空中，场源电荷Q 是点电荷 Q 为场源电荷的电荷量 E ＝U d匀强电场中场强的决定式由F ＝qE 和W ＝qU 导出匀强电场d 为沿电场方向的距离2.为什么在等差等势面中等势面越密集的地方电场强度就越大？答案 根据公式E ＝Ud 定性分析，在等差等势面中，对于相等的电势差U ，等势面越密集d就越小，因此电场强度E 就越大．一、对电势差与电场强度关系的理解例1 如图2所示，在xOy 平面内有一个以O 为圆心、半径R ＝0.1 m 的圆，P 为圆周上的一点，O 、P 两点连线与x 轴正方向的夹角为θ.若空间存在沿y 轴负方向的匀强电场，场强大小E＝100 V/m，则O、P两点的电势差可表示为()图2A．U OP＝－10sin θ (V)B．U OP＝10sin θ (V)C．U OP＝－10cos θ (V)D．U OP＝10cos θ (V)例2如图3所示，P、Q两金属板间的电势差为50 V，板间存在匀强电场，方向水平向左，板间的距离d＝10 cm，其中Q板接地，两板间的A点距P板4 cm.求：图3(1)P板及A点的电势．(2)保持两板间的电势差不变，而将Q板向左平移5 cm，则A点的电势将变为多少？二、非匀强电场中的电势差与电场强度的关系例3如图4所示为某一电场的电场线和等势面．已知φa＝5 V，φc＝3 V，ab＝bc，则()图4A．φb＝4 VB．φb>4 VC．φb<4 V三、电场强度、电势差与电场力做功例4如图5所示的匀强电场场强为103N/C，ab平行于电场线，ac垂直于电场线，ab＝cd＝4 cm，ac＝bd＝3 cm.则下述计算结果正确的是()图5A．a、b之间的电势差为40 VB．a、c之间的电势差为50 VC．将q＝－5×10－3 C的点电荷沿矩形路径abdca移动一周，电场力做的功是－0.25 J D．将q＝－5×10－3 C的点电荷沿abd从a移到d，电场力做的功是0.25 J1．(对电场强度E的理解)下列关于匀强电场的结论正确的是()A．公式E＝F/q也适用于匀强电场B．根据U＝Ed可知，任意两点的电势差与这两点的距离成正比C．匀强电场的场强在数值上等于沿场强方向每单位长度上的电势差D．匀强电场的场强方向总是跟电荷所受电场力的方向相同2．(匀强电场中电场强度与电势差的关系)如图6所示，A、B两板间电压为600 V，A板带正电并接地，A、B两板间距离为12 cm，C点离A板4 cm，下列说法正确的是()图6A．E＝2 000 V/m，φC＝200 VB．E＝5 000 V/m，φC＝－200 VC．电子在C点具有的电势能为－200 eVD．电子在C点具有的电势能为200 eV3．(非匀强电场中场强与电势的关系)如图7所示，一电场的电场线分布关于y轴(沿竖直方向)对称，O、M、N是y轴上的三个点，且OM＝MN.P点在y轴右侧，MP⊥ON.则下列说法正确的是()图7A ．M 点的电势比P 点的电势高B ．将负电荷由O 点移动到P 点，电场力做正功C ．M 、N 两点间的电势差大于O 、M 两点间的电势差D ．M 、N 两点间的电势差等于O 、M 两点间的电势差4. (电势差与电场强度的关系)如图8所示，A 、B 两点相距10 cm ，E ＝100 V/m ，AB 与电场线方向的夹角θ＝120°，求A 、B 两点间的电势差．图8题组一 对电场强度E 的全面认识 1．下列说法正确的是( )A ．由公式E ＝U /d 得，电场强度E 与电势差U 成正比，与两点间距离d 成反比B ．由公式E ＝U /d 得，在匀强电场中沿电场线方向上两点间距离越大，电场强度就越小C ．在匀强电场中，任意两点间电势差等于场强和这两点间距离的乘积D ．公式E ＝U /d 只适用匀强电场2．在一个匀强电场中有a 、b 两点，相距为d ，电场强度为E ，把一个电荷量为q 的负电荷由a 移到b 点时，电场力对电荷做正功W ，以下说法正确的是( ) A ．a 点电势比b 点电势低 B ．a 、b 两点电势差大小为U ＝Ed C ．a 、b 两点电势差大小为U ＝W qD ．该电荷在b 点电势能较在a 点大3．下列公式中，F 、q 、E 、U 、r 和d 分别表示电场力、电荷量、场强、电势差及距离，①F ＝k q 1q 2r 2，②E ＝k Q r 2，③E ＝Fq ，④U ＝Ed ，以下说法中正确的是( )A ．它们都只对点电荷或点电荷的电场成立B ．①②③只对点电荷或点电荷电场成立，④对任何电场都成立C ．①②只对点电荷或点电荷电场成立，③对任何电场都成立，④只对匀强电场成立D ．①②只对点电荷成立，③④对任何电场都成立4.如图1所示，在电场中任意取一条电场线，电场线上的a 、b 两点相距为d ，则( )图1A．a点场强一定大于b点的场强B．a点的电势一定高于b点的电势C．a、b两点间的电势差一定等于Ed(E为a点的场强)D．a、b两点间的电势差在数值上等于单位正电荷由a点沿任意路径移动到b点的过程中电场力所做的功题组二电势差与电场强度的关系5．关于匀强电场中的场强和电势差的关系，下列说法正确的是()A．任意两点间的电势差等于场强和这两点间距离的乘积B．沿电场线方向，任何相同距离上电势降落必定相等C．电势降低的方向必是场强方向D．在相同距离的两点上，电势差大的场强也大6．在水深超过200 m的深海，光线极少，能见度极低，有一种电鳗具有特殊的适应性，能通过自身发出的生物电获取食物、威胁敌害、保护自己．若该电鳗的头尾相当于两个电极，它在海水中产生的电场强度达到104 N/C，可击昏敌害．则身长50 cm的电鳗，在放电时产生的瞬间电压可达()A．50 V B．500 VC．5 000 V D．50 000 V7．如图2所示是匀强电场中的一组等势面，每两个相邻等势面间的距离都是25 cm，由此可确定此电场的电场强度的方向及大小为()图2A．竖直向下，E＝0.4 N/CB．水平向右，E＝0.4 N/CC．水平向左，E＝40 N/CD．水平向右，E＝40 V/m8．如图3所示，在E＝500 V/m的匀强电场中，a、b两点相距d＝2 cm，它们的连线与场强方向的夹角是60°，则U ab等于()图3A．5 V B．10 VC．－5 V D．－10 V9.如图4所示，三个同心圆是一个点电荷周围的三个等势面，已知这三个圆的半径成等差数列．A、B、C分别是这三个等势面上的点，且这三点在同一条电场线上．A、C两点的电势依次为φA＝10 V和φC＝2 V，则B点的电势()图4A．一定等于6 V B．一定低于6 VC．一定高于6 V D．无法确定题组三综合应用10.如图5所示，在匀强电场中，有A、B两点，它们之间的距离为2 cm，两点的连线与场强方向成60°角．将一个电荷量为－2×10－5 C的电荷由A移到B，其电势能增加了0.1 J．问：图5(1)在此过程中，电场力对该电荷做了多少功？(2)A、B两点的电势差U AB为多大？(3)匀强电场的场强为多大？11.如图6所示，A、B、C为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形平面．现将电荷量为10－8 C的正点电荷从A点移到B点，电场力做功为3×10－6 J，将另一电荷量为10－8 C的负点电荷从A点移到C点，克服电场力做功3×10－6J.图6(1)求电场线方向，U AB、U AC、U BC各为多少？(2)AB边长为2 3 cm，求电场强度．12.把一个带正电荷q的小球用细线悬挂在两块面积很大的竖直平行板间的O点，小球质量m＝2 g，悬线长L＝6 cm，两板间距离d＝8 cm，当两板间加上U＝2×103 V的电压时，小球自悬线水平的A点由静止开始向下运动到达O点正下方的B点时的速度刚好为零，如图7所示，以后小球一直在A、B之间来回摆动．取g＝10 m/s2，求小球所带的电荷量．图713.如图8所示的匀强电场，等势面是一簇互相平行的竖直平面，间隔均为d，各等势面电势已在图中标出，现有一质量为m的带电小球以速度v0、方向与水平方向成45°角斜向上射入电场，要使小球做直线运动，求：图8(1)小球应带何种电荷及其电荷量；(2)小球受到的合外力；(3)在入射方向上小球运动的最大位移x m.(电场足够大)。

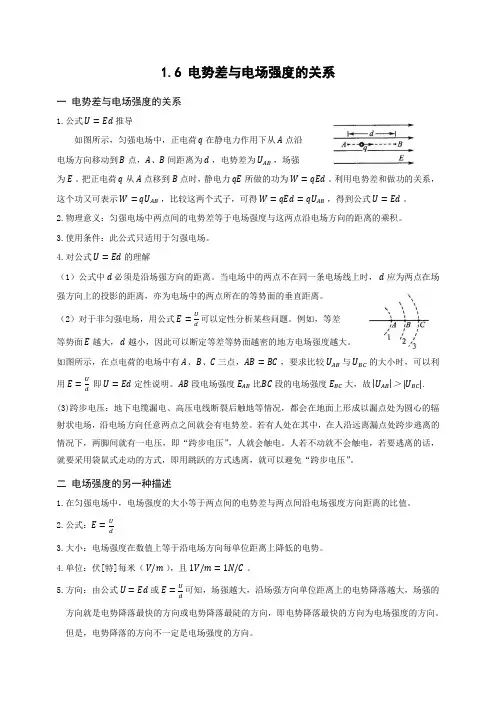

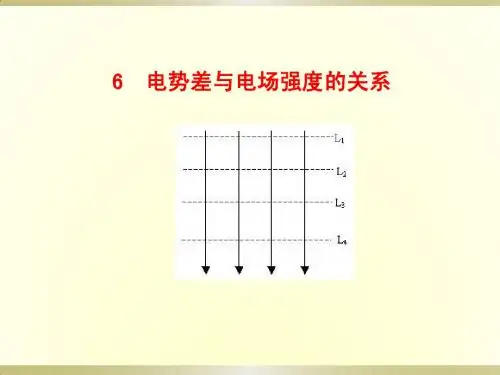

1.6 电势差与电场强度的关系一电势差与电场强度的关系1.公式 U=Ed 推导如图所示，匀强电场中，正电荷 q 在静电力作用下从 A 点沿电场方向移动到 B 点，A、B 间距离为 d ，电势差为 U AB，场强为 E 。
把正电荷 q 从 A 点移到 B 点时，静电力 qE 所做的功为 W=qEd 。
利用电势差和做功的关系，这个功又可表示 W=qU AB，比较这两个式子，可得 W=qEd=qU AB，得到公式 U=Ed 。
2.物理意义：匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积。
3.使用条件：此公式只适用于匀强电场。
4.对公式 U=Ed 的理解（1）公式中 d 必须是沿场强方向的距离。
当电场中的两点不在同一条电场线上时， d 应为两点在场强方向上的投影的距离，亦为电场中的两点所在的等势面的垂直距离。
可以定性分析某些问题。
例如，等差（2）对于非匀强电场，用公式 E=Ud等势面 E 越大， d 越小，因此可以断定等差等势面越密的地方电场强度越大。
如图所示，在点电荷的电场中有 A、B、C 三点，AB=BC ，要求比较 U AB与 U BC的大小时，可以利即 U=Ed 定性说明。
AB 段电场强度 E AB比BC 段的电场强度 E BC大，故|U AB|＞ |U BC|.用 E=Ud(3)跨步电压：地下电缆漏电、高压电线断裂后触地等情况，都会在地面上形成以漏点处为圆心的辐射状电场，沿电场方向任意两点之间就会有电势差。
若有人处在其中，在人沿远离漏点处跨步逃离的情况下，两脚间就有一电压，即“跨步电压”，人就会触电。
人若不动就不会触电，若要逃离的话，就要采用袋鼠式走动的方式，即用跳跃的方式逃离，就可以避免“跨步电压”。
二电场强度的另一种描述1.在匀强电场中，电场强度的大小等于两点间的电势差与两点间沿电场强度方向距离的比值。
2.公式：E=Ud3.大小：电场强度在数值上等于沿电场方向每单位距离上降低的电势。
6.电势差与电场强度的关系【问题探究】【基础导学】一、电势差与电场强度的关系式 1．大小关系：U ＝Ed 或E ＝Ud推导过程如下：如右图所示，在匀强电场中，把一点电荷q 从A 移到B ，则电场力做功为：W AB ＝qU AB .另外，由于是匀强电场，电荷所受电场力为恒力，其对电荷做功也可由求功公式直接求解，W AB ＝F ·s AB ·cos θ＝qE ·AB ·cos θ＝qEd . 两式相比较，得：E ＝U AB d或U AB ＝Ed这就是匀强电场中的电势差与电场强度的关系，其中d 为移动电荷的始末位置沿电场线方向的距离，即匀强电场中两等势面间的距离．2．方向关系：场强的方向就是电势降低最快的方向．由于电场线跟等势面垂直，只有沿电场线方向，单位长度上的电势差才最大，也就是说电势降落最快的方向为电场强度的方向．但电势降落的方向不一定是电场强度方向． 二、从电势差的角度理解电场强度 1．由公式U AB ＝Ed 得E ＝ . 2．公式适用于 电场强度的计算．3．在匀强电场中，电场强度的大小等于两点间的电势差与两点沿 方向距离的比值． 4．电场强度在数值上等于沿电场方向每单位距离上降低的 ．【知识拓展】1．对公式U ＝Ed 的理解(1)从变形公式E ＝Ud 可以看出，电场强度越大，说明沿电场线方向电势差越大，表明电势降落的越快，因此电场强度除了能描述电场的力的性质外还有另一个物理意义，那就是：电场强度是描述电场中电势降落快慢的物理量，也同时说明，沿电场线方向电势降落最快． (2)公式中的d 可理解为匀强电场中两点所在等势面之间的距离，从图的分析可知，在匀强电场中，沿任意方向上以及与之平行的方向上、相等的长度上，电势降落相等．例如在下图中MN 方向上，相等长度电势降落相等．(3)对于非匀强电场，用公式E ＝Ud 可以定性分析某些问题．例如等差等势面E 越大处，d 越小．因此可以断定，等差等势面越密的地方电场强度也越大．现在举例来说明公式E ＝Ud 在非匀强电场中的应用．如右图所示，A 、B 、C 是同一电场线上的三点，且AB ＝BC ，由电场线的疏密程度可以看出E A ＜E B ＜E C ，所以AB 间的平均场强比BC 间的小，即EAB ＜EBC ，又因为U AB ＝AB ·E AB ，U BC ＝BC ·E BC ，所以U AB ＜U BC .2．电场强度与电势差的比较 物理量 电势差U电场强度E定义(1)电场中任意两点的电势之差，U AB ＝φA －φB(2)电荷在电场中两点间移动时， 静电力所做的功跟电荷量的比值放入电场中某一点的电荷受到的静电力跟它的电荷量的比值定义式 U ＝W qE ＝F q意义 描述了电场的能的性质描述了电场的力的性质 大小 数值上等于单位正电荷从一点移到另一点时，静电力所做的功 数值上等于单位电荷受到的力方向 标量，无方向规定为正电荷在该点所受静电力的方向联系在匀强电场中有U ＝Ed3．对三个电场强度公式E ＝F q 、E ＝kQ r2、E ＝Ud 的理解与认识区别公式 物理含义 引入过程适用 范围 说明E ＝F q是电场强度大小的 定义式F ∝q ，E 与F 、q 无关， 反映的是电场的性质 任何 电场 定义式中q 为试探电荷的电荷量E ＝k Q r 2是真空中点电荷场强 的决定式 由E ＝Fq和库仑定律导出点电荷形 成的电场 Q 为场源电荷的电荷量，E 表示 跟点电荷相距r 处的某点的场强 E ＝U d是匀强电场中场强 的决定式由F ＝qE 和W ＝qU 导出匀强 电场U 为沿电场线方向上相距为d 的 两点间的电势差【考点】图 1图 2图 4 1、（匀强电场中电场强度与电势差的关系）例题1：关于匀强电场中场强和电势差的关系，下列说法正确的是（ ）A ．任意两点间的电势差等于场强和这两点间距离的乘积B ．沿电场线方向，任何相同距离上电势降落必定相等C ．电势降低的方向必是场强方向D ．在相同距离的两点上，电势差大的其场强也大 答案B2、（用Ed U =或dUE =定性分析非匀强电场中场强与电势差的关系）例题2：如图1所示，实线表示电场线，虚线表示等势线，a 、b 两点的电势分别为V A 50-=ϕ，V B 20-=ϕ，则a 、b 连线的中点c 的电势ϕ应为（ B ） A ．V C 35-=ϕ B ．V C 35->ϕ C ．V C 35-<ϕ D ．无法判断C ϕ的高低答案B3、（用Ed U =或dUE =求电势差或场强） 例题3：平行的带电金属板A 、B 间是匀强电场，如图2所示，两板间距离是5cm ，两板间的电压是60V ，问：（1）两板间的场强是多大？（2）电场中有P 、Q 两点，P 点离A 板的距离为0.5 cm ，Q 点离B 板的距离为0.5 cm ，求P 、Q 两点之间的电势差为多少？ （3）若B 板接地，P 、Q 两点的电势为多少？(（1）m V /102.13⨯ （2）48V （3）54V 6V)4、（场强三公式的区别与应用）例题4：如图3所示为一个水平方向的匀强电场，场强为m V /1093⨯，在电场内某水平面上一个做半径为10cm 的圆，在圆周上取如图所示的A 、B 、C 三点，另在圆心O 处放置电荷量为C 8-10的正点电荷，求： （1）A 、B 两点间的电势差；（2）C 点电场强度的大小和方向。
