初中物理中考常见题型电动机与发电机【知识积累】电动机：1、分类：直流电动机和交流电动机。
直流电动机由直流电源供电，交流电动机由交流电源供电。
2、原理：根据通电线圈在磁场中受力转动的原理制成的。
它在工作时将电能转化为机械能。
3、原理图:4、构造：由能够转动的线圈和固定的磁极两部分组成。
能够转动的部分叫做转子，固定不动的部分叫做定子。
发电机：1、分类：交流发电机和直流发电机。
（区别在与：直流的方向不变，交流的方向变化，与电流大小是否变化无关）2、原理：电磁感应，将机械能转化为电能3、原理图：4、构造：模型式发电机主要有磁体、线圈、铜环和电刷四个基本组成部分，不管多复杂的发电机，其基本结构都包括转子（转动部分）、定子（固定部分）两部分。
实际上大型发电机多采用线圈不动、磁极旋转的方式来发电，叫做旋转磁极式发电机。
【典型习题】1、学生进入初中学业水平考试考场时，监考教师会使用金属探测仪对学生进行检查，学A. 甲线圈相当于用电器，乙线圈相当于电源B. 推动甲线圈摆动时机械能转化为电A .甲图说明磁体周围不同点的磁场方向都不同 B .乙图的原理可以制成电动机C .丙图可以说明电流具有磁效应D .丁图可以说明磁场对电流有力的作用 生如果携带金属制品，探测仪就会产生电流并报警。
以下器件中工作原理与此相同的是 （）A. 发电机B .电动机C .扬声器D .电磁铁2、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。
以下器件中工作原理与此相似的是（）A. 电磁铁B .电动机C .扬声器D .发电机3、在科学晚会上，小明所在的科技小组展示了一个“隔物推物”的节目，其原理如图所示，甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路。
用手推动甲线圈摆动时，乙线圈会随之摆动。
对于这个过程下列说法正确的是（）C.乙线圈随之摆动时机械能转化为电能D .乙线圈摆动是电磁感应现象 4、图中与磁现象有关的四个实验，其对应的判断正确的是（）5、手机无线充电技术是通过电磁感应原理来实现充电的，该原理的发现者是（）A. 奥斯特B •欧姆C •焦耳D .法拉第6、下列有关电与磁的说法正确的是（）A. 磁感线是用来形象描述磁场的，是真实存在的B. 电流的周围存在着磁场riiHE.C.同种电荷一定相互排斥，同名磁极可以相互吸引D.电风扇的工作原理是电磁感应7、人类进入电气化时代的重要标志是大规模使用电能。

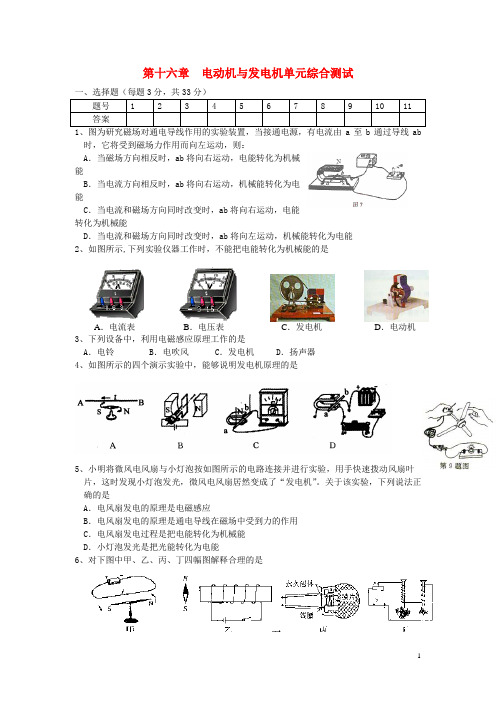

第十六章电动机与发电机单元综合测试题号 1 2 3 4 5 6 7 8 9 10 11 答案1、图为研究磁场对通电导线作用的实验装置，当接通电源，有电流由a至b通过导线ab 时，它将受到磁场力作用而向左运动，则：A．当磁场方向相反时，ab将向右运动，电能转化为机械能B．当电流方向相反时，ab将向右运动，机械能转化为电能C．当电流和磁场方向同时改变时，ab将向右运动，电能转化为机械能D．当电流和磁场方向同时改变时，ab将向左运动，机械能转化为电能2、如图所示,下列实验仪器工作时，不能把电能转化为机械能的是3、下列设备中，利用电磁感应原理工作的是A．电铃 B．电吹风 C．发电机 D．扬声器4、如图所示的四个演示实验中，能够说明发电机原理的是5、小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”。
关于该实验，下列说法正确的是A．电风扇发电的原理是电磁感应B．电风扇发电的原理是通电导线在磁场中受到力的作用C．电风扇发电过程是把电能转化为机械能D．小灯泡发光是把光能转化为电能6、对下图中甲、乙、丙、丁四幅图解释合理的是图9A．电流表B．电压表C．发电机D．电动机A．甲：磁场能产生电流B．乙：闭合开关，小磁针N极向左偏转C．丙：麦克风应用了磁场对电流的作用D．丁：电流相同时，线圈的匝数越多电磁铁磁性越强7. 科学家研究发现：某些材料有巨磁电阻效应，即微弱的磁场变化可以导致电阻大小的急剧变化。
根据这一原理可以制成A.能储存、释放大量电能的蓄电池B.通过微弱电流就能产生强大磁场的电磁铁C.家庭电路过载或短路时能自动熔断的保险丝D.能“读”出微弱的磁场变化并转换成电流变化的灵敏磁头8、如图所示，是王浩同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是（）A.比较土（a）和图（b）可知，感应电流的方向与磁场方向有关B.比较土（b）和图（c）可知，感应电流的方向与磁场方向无关C.比较土（a）和图（c）可知，感应电流的方向与磁场方向和导体运动方向有关D.由图（d）可以得出结论，感应电流的方向跟导体是否运动无关9、如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动(仪器、电路都完好)，要想使金属棒运动起来，下列措施不可行的是A．将蹄形磁体的N、S极对调B．换用磁性强一些的蹄形磁体C．换用能提供较大电流的直流电源D．使用轻质金属棒，减小金属棒与导轨之间的摩擦力10、在安装直流电动机模型的实验中，小杰同学按照科学教材的要求安装了一台如图11所示的直流电动机模型。

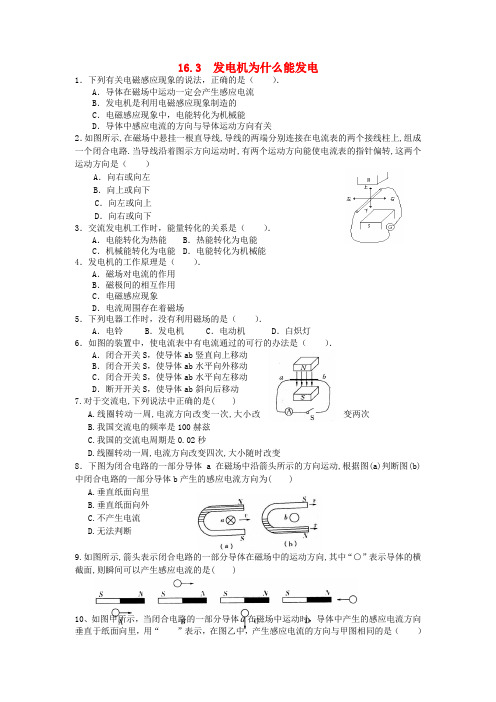

16.3 发电机为什么能发电1．下列有关电磁感应现象的说法，正确的是（）．A．导体在磁场中运动一定会产生感应电流B．发电机是利用电磁感应现象制造的C．电磁感应现象中，电能转化为机械能D．导体中感应电流的方向与导体运动方向有关2．如图所示,在磁场中悬挂一根直导线,导线的两端分别连接在电流表的两个接线柱上,组成一个闭合电路.当导线沿着图示方向运动时,有两个运动方向能使电流表的指针偏转,这两个运动方向是（）A．向右或向左B．向上或向下C．向左或向上D．向右或向下3．交流发电机工作时，能量转化的关系是（）．A．电能转化为热能B．热能转化为电能C．机械能转化为电能D．电能转化为机械能4．发电机的工作原理是（）．A．磁场对电流的作用B．磁极间的相互作用C．电磁感应现象D．电流周围存在着磁场5．下列电器工作时，没有利用磁场的是（）．A．电铃 B．发电机 C．电动机 D．白炽灯6．如图的装置中，使电流表中有电流通过的可行的办法是（）．A．闭合开关S，使导体ab竖直向上移动B．闭合开关S，使导体ab水平向外移动C．闭合开关S，使导体ab水平向左移动D．断开开关S，使导体ab斜向后移动7.对于交流电,下列说法中正确的是( )A.线圈转动一周,电流方向改变一次,大小改变两次B.我国交流电的频率是100赫兹C.我国的交流电周期是0.02秒D.线圈转动一周,电流方向改变四次,大小随时改变8．下图为闭合电路的一部分导体a在磁场中沿箭头所示的方向运动,根据图(a)判断图(b)中闭合电路的一部分导体b产生的感应电流方向为( )A.垂直纸面向里B.垂直纸面向外C.不产生电流D.无法判断9.如图所示,箭头表示闭合电路的一部分导体在磁场中的运动方向,其中“○”表示导体的横截面,则瞬间可以产生感应电流的是( )10、如图甲所示，当闭合电路的一部分导体a在磁场中运动时，导体中产生的感应电流方向垂直于纸面向里，用“”表示，在图乙中，产生感应电流的方向与甲图相同的是（）11．如图所示，在将磁铁插入铜质漆包线绕制的线圈的过程中，电流表的指针会摆动，这个现象所反映的物理原理，在下列电气设备中得到应用的是（）A、电磁起重机B、发电机C、电动机D、电磁继电器12．在探究产生感应电流的实验中，某同学按照图中的四种情况让闭合电路的一段导体AB 在磁场中沿箭头所示方向运动，其中能够产生感应电流的是（）13．如图是电机示意图．下列关于图示的说法，正确的是（）．A．图中绘出的是直流电动机的示意图，线圈正转到平衡位置B．图中绘出的直流电动机的示意图，线圈受到磁场的作用力而转动C．图中绘出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流D．图中绘出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流14．为了规范交通，在很多重要的路段都安装了超速自动抓拍装置。
物理九下电动机与发电机知识点电动机和发电机是现代工业中常用的设备，它们在能源转换和利用中起着重要的作用。
下面我将分别介绍电动机和发电机的工作原理和应用。
一、电动机电动机是将电能转化为机械能的装置。
它由定子和转子两部分组成。
定子是固定不动的部分，一般由电磁铁线圈或永磁体构成；转子则是可以旋转的部分，通常是由导体制成。
电动机的工作原理是利用电流在磁场中受力的作用。
当通过定子线圈中通电时，产生的磁场与转子中的磁场相互作用，使得转子受到力的作用而开始旋转。
电动机可以根据不同的电源和驱动方式分为直流电动机和交流电动机。
直流电动机是最常见的电动机类型之一。
它通过直流电流在定子和转子之间产生磁场，并利用电流的方向转换来控制转子的旋转方向和速度。
直流电动机广泛应用于家用电器、工业生产和交通工具等领域。
交流电动机是另一种常见的电动机类型。
它利用交流电源的频率和相位差来控制转子的旋转。
交流电动机分为异步电动机和同步电动机两种类型。
异步电动机结构简单，容易制造和维护，广泛应用于工业领域；同步电动机具有高效率和精确控制的特点，适用于精密机械和高要求的工业应用。
二、发电机发电机是将机械能转化为电能的装置。
它的工作原理与电动机相反，通过转子的旋转产生电流。
发电机由定子和转子两部分组成，定子是固定不动的部分，转子则是通过机械能驱动旋转。
发电机的工作原理是利用磁场中导体受力的作用。
当转子旋转时，磁场通过定子线圈，导致导体中的电子受到力的作用而开始移动，从而产生电流。
根据不同的能源驱动方式，发电机可以分为燃油发电机、风力发电机、水力发电机等。
燃油发电机是利用燃油燃烧产生的热能驱动转子旋转，进而产生电能。
它广泛应用于建筑工地、移动设备和紧急备用电源等场合。
风力发电机是利用风能驱动转子旋转，通过转子和定子之间的磁场相互作用来产生电能。
风力发电机是可再生能源发电的重要方式之一。
水力发电机利用水流的动能驱动转子旋转，产生电能。
水力发电机是最常见的发电机类型之一，广泛应用于水电站和农村电网等领域。
新课标九年级物理单元测试题（六）[配粤沪版下册]
（考试时间45分钟，满分100分）
第十六章电动机和发电机
一、单项选择题（每题3分，共30分。
）
1.下列家用电器中，应用了电动机的是（）
A．日光灯B．电风扇C．电饭锅D．电热水壶
2.在物理实验课上，小明想观察直流电动机模型的工作情况，将其接入电路，各部分连接完好，结果电动机却不工作，他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是（）
A．直流电动机的铜半环与电刷接触不良B．电源电压太低
C．线圈刚好处于平衡位置D．线圈中的电流太小
3.在对直流电动机模型的调试过程中，为了改变电动机线圈的转动方向，可采取的措施是（）
A．同时改变电流方向和磁场方向B．改变电流的大小
C．只改变电流方向或只改变磁场方向D．改变磁场的强弱
4.在图（1）所示的实验装置中，用棉线将铜棒ab悬挂于磁铁
N、S极之间，铜棒的两端通过导线连接到电流表上．当ab做切割磁
感线运动时，能观察到电流表的指针发生偏转．利用这一现象所揭示
的原理，可制成的设备是（）
A．电熨斗B．电动机
C．电磁继电器D．发电机图（1）
5.图（2）是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是（）
图（2）
6.如图（3）所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动(仪器、电路都完好)，要
想使金属棒运动起来，下列措施不可行的是（）
A．将蹄形磁体的N、S极对调
B．换用磁性强一些的蹄形磁体
C．换用能提供较大电流的直流电源
D．使用轻质金属棒，减小金属棒与导轨之间的摩擦力图（3）
7.如图（4）所示,下列实验仪器工作时，把机械能转化为电能的是（）
8. 小明将微风电风扇与小灯泡按如图（5）所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”。
关于该实验，下列说法正确的是（ ）
A ．电风扇发电的原理是电磁感应
B ．电风扇发电的原理是通电导线在磁场中受到力的作用
C ．电风扇发电过程是把电能转化为机械能
D ．小灯泡发光是把光能转化为电能 图（5）
9. 某通电直导体在磁场中受力作用的情况如图（6）甲所示，则在下列A 、B 、C 、D 四图中通电直导体在磁场中受力作用的方向跟它相同的是（ ）
图（6）
10. 下列关于电磁现象的说法中，正确的是 ( )
A ．通电导体在磁场中受力的方向只与电流方向有关
B ．光纤不导电，不会产生电磁感应现象，所以光纤通信不会受外界电磁场的干扰
C ．闭合电路的一部分导体在磁场中运动时，导体中就一定会产生感应电流
D ．电磁铁的磁性强弱只与线圈中的电流大小有关
二、填空题（每空2分，共36分）
11. 如图（7）是实验室用的手摇发电机，在发电机和小灯泡的电路里串联一个电流表，缓慢转动线圈，观察电流表指针摆动的方向： ，这说明 。
要使小灯泡变亮，可以采用的方法和措施是：① ；② 。
图（8） 图（9）
12. 发光二极管只允许电流从二极管的正极流入，负极流出。
如图（8
）所示，使磁铁在
图4
A ．电流表
B ．电压表
C ．发电机
D ．电动机
图
7
线圈中左右移动，此时会看见两只发光二极管轮流发光。
该装置发光根据的是___________原理，生活中根据这一原理工作的机器有_________。
小波同学认为用一只发光二极管也可以，为什么要用两只呢？对小波同学的想法，你是如何看待的?
______________________________________________________________
13.如图（9）是1825年日内瓦年轻的物理学家科拉顿做实验的装置图,为避免磁铁对磁针的作用,把实验装置放在两个房间内,他在乙房间把磁铁放入线圈的过程中,以磁铁为参照物,线圈是_____________(填“运动”或“静止”)的,这时甲房间的小磁针将______________(填“不动”或“转动”),乙房间出现的电磁现象在物理学上称为________________现象。
14.近年，茂名市的山区小水电发展很快。
小水电是利用水从高处落下，水的重力势能转化为水的能，推动水轮机的叶片带动发电机发电。
发电机的工作原理
是。
如图（10）所示是探究产生感应电流条件的实验装置，当ab向右运动时，电表指针向左偏转，现要指针向右偏转，应。
图（１０）图（１１）图（１２）
15.当扬声器中的线圈通过的电流方向如图（11）所示时，线圈向左运动，那么当电流方向改变时，线圈将向_______运动；如此反复，线圈带动纸盆_______而发声。
与扬声器原理相似的是_______（填“电动机”或“发电机”）。
16.如图（12）所示，是电动机在工作过程中线圈处于平衡位置时的示意图，由于磁场对通电导体具有的作用，当线圈转至平衡位置时，两个电刷跟两个半环间绝缘部分接触，线圈中无电流通过，所以，线圈不受力的作用，但线圈由于会继续转动，从而越过平衡位置。
三、实验探究题（本题2小题，共25分）
17.（13分）为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动机(如图13)。
他用回形针做成两个支架，分别与电池的两极相连用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮将线圈放在支架上，磁体放在线圈下方闭合开关，用于轻推一下线圈，线圈就会不停地转动起来。
(1)要想改变线圈的转动方向，小明可采用的措施是：、
；(写出两点)
(2)开关闭合后，如果电动机不转，可能的原因是：、
(写出两点)
（3)小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是，并在虚线框内画出实验电路图 (电动机用符号m表示) 。
图（13）
18.（12分）探究产生感应电流条件的实验步骤如图14、15、16所示：
图（１４）图（１５）图（１６）
（1）本实验中，我们通过观察什么现象来判断电路是否有感应电流？。
（2）通过比较图_______与图_______可知，产生感应电流的一个条件是电路要闭合；通过比较图_______与图_______可知，产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动。
（3）若图（14）中AB棒不动，磁铁左右水平运动，电路_____感应电流（选择“有”或“无”）。
四、综合能力题（本题9分）
19.图（17）是法拉第发明的能够产生持续电流的机器——发电机，金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的．金属圆盘在磁极间不断转动，每根导线都在做切割磁感线运动，从而产生持续的电流．某校探究小组仿制了这个发电机装置(如图18)，对影响电流大小的因素进行如下探究：
①当圆盘转速增大时，电流表指针偏转增大，说明电流大小跟__________________有关；
②保持圆盘转速不变，换用一个半径更大的金属圆盘，发现电流表指针偏转更大，说明电流大小还跟__________________有关；
③保持圆盘转速不变，换用_________，发现电流表指针偏转更大，说明电流大小跟磁场强弱有关．
图（１７）图（１８）
九年级物理单元测试（六）
参考答案
一、单项选择题
二、填空题
11.左右摆动电流的方向是变化的（或发电机发的电是交流电）快速转动线圈（或增强磁场、增加
线圈的匝数）
12.电磁感应发电机用一只可节省材料，但效果不如用两只的好。
用两只时，磁铁不管向左还是向
右移动，都可以看到有一只二极管发光。
13.运动转动电磁感应
14.动电磁感应使ab向左运动(或使磁体向右运动)
15.右振动电动机
16.力惯性
三、实验探究题
17.（１）只改变电流方向只改变磁场方向（２）电池没电了开关接触不良（或其他部位接触
不良）（３）滑动变阻器图略
18.（1）电流表指针的偏转（2）１４１６１４１５(3) 有
四、综合能力题
（１）圆盘转速（２）圆盘大小（３）磁性更强的磁铁。
