WCDMA系统网络结构图1.Uu:UE和UTRAN(陆地无线接入网)之间的接口,用户终端。
2.UE: 3G网络中，用户终端就叫做UE包含手机，智能终端，多媒体设备，流媒体设备等。
3.ME:4.UTRAN：陆地无线接入网。
UTRAN由NODE B和无线网络控制器（RNC）构成，NODE B相当于GSM BTS，RNC相当于GSM BSC。
3g由核心网(CN)、UMTS 陆地无线接入网(UTRAN)、用户设备(UE)三大部分组成，CN主要完成用户认证、位置管理、呼叫连接控制、用户信息传送等功能。
UTRAN 分为无线不相关和无线相关两部分，前者完成与CN 的接口，实现向用户提供QOS 保证的信息处理和传送以及用户和网络控制信息的处理和传送；无线相关部分处理与UE 的无线接入(用户信息传送、无线信道控制、资源管理等)。
UE 主要完成无线接入、信息处理等。
Node B：无线收发信机。
主要功能是扩频、调制、信道编码及解扩、解调、信道解码、还包括基带信号和射频信号的转化。
5.Lub：逻辑单元块6.RNC：无线网络控制器是3G网络的一个关键网元。
它是接入网的组成部分，用于提供移动性管理、呼叫处理、链接管理和切换机制。
7.Lu：逻辑单元(LU)连接陆地无线接入网（UTRAN）和CN(核心网)8.Lur：用于呼叫切换的RNC到RNC连接，通常通过OC-3链路实现。
：核心网将业务提供者与接入网，或者，将接入网与其他接入网连接在一起的网络。
通常指除接入网和用户驻地网之外的网络部分。
10.Msc: 移动交换中心。
核心网CS域功能节点。
MSC/VLR的主要功能是提供CS域的呼叫控制、移动性管理、鉴权和加密等功能。
11.VLR: 拜访位置寄存器, VLR动态地保存着进入其控制区域内的移动用户的相关数据，如位置区信息及补充业务参数等，并为已登记的移动用户提供建立呼叫接续的必要条件。
VLR从该移动用户归属的HLR中获取并保存用户数据，并在MSC处理用户的移动业务时向MSC提供必要的用户数据。

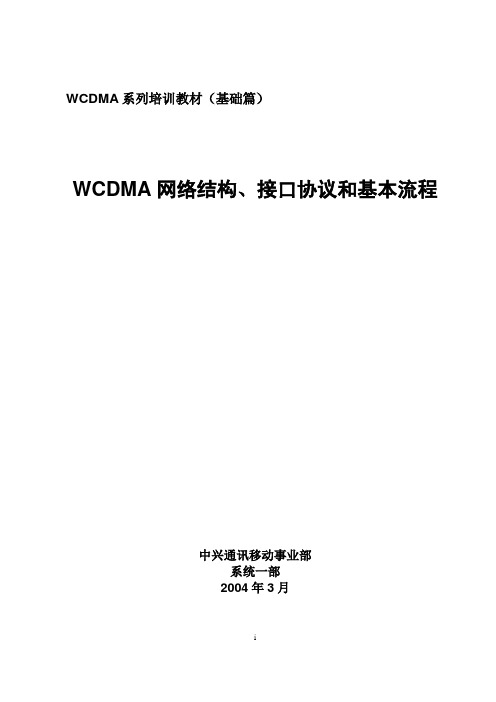

WCDMA系列培训教材（基础篇）WCDMA网络结构、接口协议和基本流程中兴通讯移动事业部系统一部2004年3月WCDMA系列培训教材WCDMA网络结构、接口协议和基本流程本资料著作权属中兴通讯股份有限公司所有。
未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。
侵权必究。
Copyright ©2003 by ZTE CorporationAll rights reserved.No part of this publication may be excerpted, reproduced, translated or utilized in any form or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from the ZTE Corporation.策划移动事业部编著储林波责任编辑XXX封面设计XXX* * * *中兴通讯股份有限公司上海研发中心地址：上海市浦东新区碧波路889号B座502电话：86－21－68895000传真：86－21－50800813邮编：201203* * * *版次：2003年12月第1.0版编号：V1.0第三代移动通信技术：协议与信令流程培训教材上海研发中心系统一部目录第一章概述 (5)第二章网络结构 (6)2. 1 R99网元和接口概述 (6)2.1.1移动交换中心MSC (8)2.1.2 拜访位置寄存器VLR (8)2.1.3 网关GMSC (8)2.1.4 GPRS业务支持节点SGSN (9)2.1.5 网关GPRS支持节点GGSN (9)2.1.6归属位置寄存器与鉴权中心HLR/AuC (9)2.1.7移动设备识别寄存器EIR (9)2.3 R4网络结构概述 (9)2.3.1 媒体网关MGW (11)2.3.2 传输信令网关T-SGW、漫游信令网关R-SGW (11)2.4 R5网络结构概述 (12)2.4.1 媒体网关控制器MGCF (14)2.4.2 呼叫控制网关CSCF (14)2.4.3 会议电话桥分MRF (14)2.4.4归属用户服务器HSS (15)第三章UTRAN和UE (15)3.1 RNC (15)3.2 Node B (17)3.3 UE (18)第四章接口与协议 (19)4.1 Iu接口与协议 (20)4.1.1 Iu-CS协议结构 (21)4.1.2 Iu-PS协议结构 (22)4.1.3 Iu-BC协议结构 (23)4.1.4 RANAP协议 (23)4.1.5 Iu UP协议 (24)4.2 Iur接口与协议 (26)4.2.1 RNSAP协议 (27)4.2.2 FP协议 (27)4.3 Iub接口与协议 (28)4.3.1 NBAP协议 (29)4.3.2 FP协议 (30)4.4 Uu接口与协议 (31)4.4.1 MAC协议 (33)4.4.2 RLC协议 (34)4.4.3 PDCP协议 (36)4.4.4 BMC协议 (37)4.4.5 RRC协议 (38)第五章基本流程 (40)5.1 位置更新 (40)5.2 CS呼叫（无NBAP 和RRC Connection 信令流程） (42)5.3 CS呼叫释放（无NBAP信令流程） (44)5.4 CS 主叫（Mobile Original） (45)5.5 CS 被叫（Mobile Terminal） (46)5.6 CS 呼叫释放 (47)5.7 GMM_Attach (48)5.8 PDP_Context (49)5.9 PDP_Context Deactive (50)5.10 GMM_Detach (52)5.11 前向切换流程 (53)2.12 软切换流程 (55)2.13 硬切换流程 (58)5.14 系统间切换流程 (63)5.14.1 CS域系统间切换 (63)5.14.2 PS域系统间切换 (67)5.15 Iu口控制面重定位流程 (72)附录1：缩略语 (79)附录2：核心网网元接口 (85)第三代移动通信技术：协议与信令流程培训教材 上海研发中心系统一部第一章 概述UMTS （Universal Mobile Telecommunication System ：通用移动通信系统）是采用WCDMA 空中接口的第三代移动通信系统，WCDMA-FDD 模式采用直接序列码分复用多址接入方案，把数据信息扩展到5MHz 带宽，由此称为宽带-CDMA （WCDMA ）。
