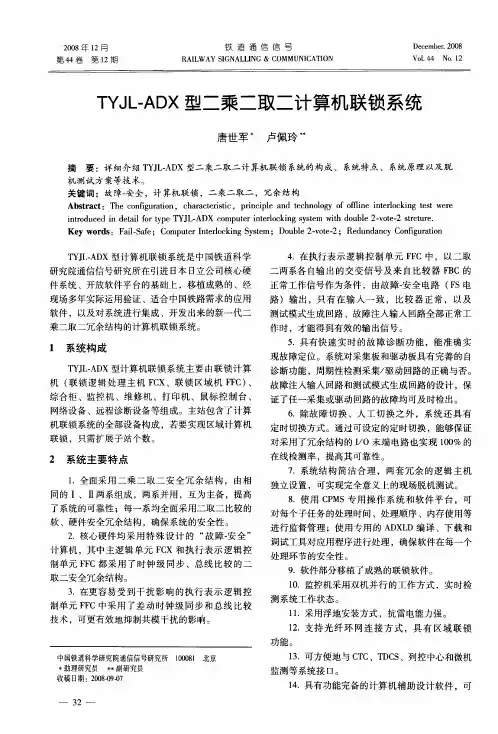

TYJL_ADX型二乘二取二计算机联锁系统

TYJL_ADX型二乘二取二计算机联锁系统

RA ILWAY SIGNALL ING & COMMUN ICATION Vol144 No112 2008
一次性完全自动生成监控机 、联锁机 、接口控制器 数据及与继电结合的设计配线图 。
3 系统工作原理
311 联锁主机的 CPU板 FCX 联锁主机是系统的核心 , 其 CPU 板采用 “故
障 2安全 ”双 CPU 处理器 FCX, 它的工作原理如 图 1所示 。
31待机状态 : 当 FCX在启动初始化时为初始 化待机 , 当 FCX和 FFC通信异常或 FFC故障时为 控制待机 。
41主系工作状态 : 具有控制权 , 且监视从系 的控制状态 , 为主导状态 。
51从系工作状态 : 与主系同步 , 且监视主系 控制状态 , 为从属状态 。
双 CPU 处理器 FCX, 是实现二取二冗余校核 的核心硬件 , 二重系构成的故障安全控制器相互监 视控制状态 , 并通过总线比较器实现 CPU 及周边 器件最短时间内的故障检测 , 以屏蔽对外输出或停 止 CPU 的动作方式使安全得到保障 。同时它还集 成了 CPM S操作系统和专用软件平台 , 使软 、硬件 均可实现故障导向安全 。
区域控制机的 CPU 板 FFC按照联锁区域机的 逻辑控制部的指令动作 , 为二乘二取二安全冗余结 构 。 FFC有 4种工作状态 , 如表 1所示 。
其具体的状态转移如图 3所示 。
图 3 FFC工作状态转移图
— 33 —
铁道通信信号 2008年第 44卷第 12期
表 1 FFC工作状态表
序 运行 号 状态
4 脱机测试实施方案
脱机测试方法 :
1. 断开联锁机 FCXⅠ系
和 FCX Ⅱ系的主备通信连接

信号工试题库含参考答案

信号工试题库含参考答案

信号工试题库含参考答案一、单选题（共50题，每题1分，共50分）1、TYJL-ADX型计算机联锁系统为（）。

A、三乘二取二B、二乘二取二C、双机热备正确答案：B2、ZD6-D转辙机转换时间为小于( )秒。

A、是5.5B、是6.5C、是5D、是6正确答案：A3、电力牵引电流回流自电力机车车轮传递至钢轨起即分成两部分回流，一部分由钢轨回流，另一部分经( )回归牵引变电所。

A、专线B、电缆C、大地D、地线正确答案：C4、继电器型号中的大写字母（）表示的含义是无极。

A、PB、QC、WD、J正确答案：C5、电务、工务人员应根据车务应急值守人员（列车调度员）的布置现场准备进路，（）按规定加锁。

A、工务B、电务C、车站D、车务正确答案：A6、变压器箱电缆盒内设备配线应采用截面积（）mm²多股铜芯塑料绝缘软线。

A、1B、0.4C、1.5D、0.75正确答案：C7、绝缘节距警冲标沿线路方向的距离，无动车组运行时不得小于（）m。

A、3.5B、4C、3D、4.5正确答案：A8、信号微机监测系统采集站内电码化电流采用( )电流模块。

A、3XB、1XC、4XD、2X正确答案：D9、变压器箱中心至所属线路中心距离，不得小于（）mm。

A、2000B、2050C、2150D、2100正确答案：D10、Z相敏轨道电路在调整状态下，轨道继电器轨道线圈上的有效电压不小于（）V。

A、19B、18C、20D、21正确答案：B11、排进路过程中，道岔转换时，如有车辆驶入道岔区段，因道岔控制电路( )的极性接点能保持不动，所以道岔能继续转换到底。

A、1DQJB、1DQJ保持吸起和2DQJC、2DQJD、1DCJ和2DCJ正确答案：B12、值班领导（）小时保持与预警区段车间的联系，及时掌握现场天气变化情况，主要业务科室夜间值班。

A、12B、24C、6D、8正确答案：B13、《中华人民共和国铁路法》规定对在铁路线路两侧( )以内或者铁路防护林地内放牧的，铁路职工有权制止。

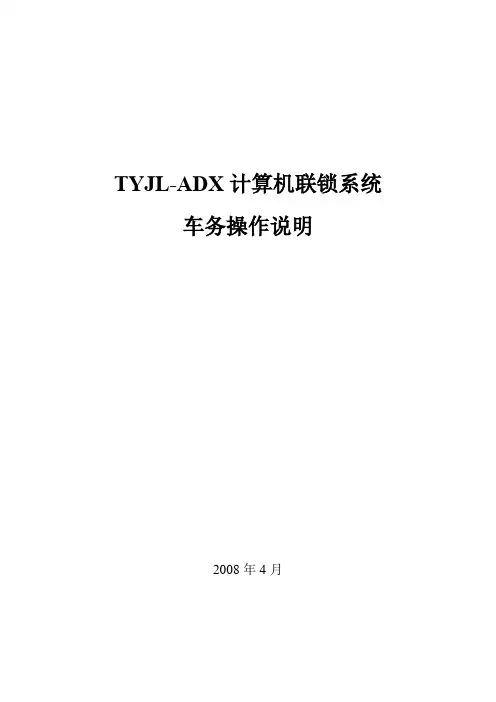

TYJL-ADX计算机联锁系统车务操作说明书

TYJL-ADX计算机联锁系统车务操作说明书

TYJL-ADX计算机联锁系统车务操作说明2008年4月目录1.概述 (1)2.屏幕显示 (2)2.1 区段显示 (2)2.2 信号显示 (2)2.3 道岔显示 (3)2.4 静态图形显示 (4)2.5 操作提示显示 (4)2.6 系统报警 (4)2.7 时间显示 (4)2.8 版本显示 (4)3.操作规程 (5)3.1 一般操作 (5)3.2 信号操作 (6)3.3 道岔操作 (7)3.4 无岔区段的故障解锁 (8)3.5 闭塞按钮的操作方法 (8)3.6 如何设置车次 (9)3.7 半自动闭塞的办理 (9)3.8 自动闭塞改变方向的办理 (10)3.8.1为自动闭塞设置的按钮及表示灯 (10)3.8.2正常办理 (10)3.8.3辅助办理 (11)3.9 站间自动闭塞 (11)3.10 机车出入库的办理 (12)3.11 还权、授权按钮的使用说明 (12)4.进路办理 (13)4.2 调车进路办理： (13)4.3 列车/调车进路的故障解锁 (13)4.4 引导接车进路的解锁 (14)4.5 溜放进路的办理 (14)5.应急台使用说明 (17)5.1 启用应急台 (17)5.2 单操道岔 (17)5.3 办理引导总锁闭、开放引导 (17)5.4 取消引导总锁闭 (17)5.5 停用应急台 (18)6.语音报警提示含义 (19)6.1 上行（或下行）接近： (19)6.2 轨道停电： (19)6.3 灯丝断丝： (19)6.4 熔丝报警： (19)6.5 移频故障： (19)6.6 系统报警： (19)6.7 信号非正常关闭 (19)6.8 区间灯丝断丝 (20)6.9 区间电源屏报警 (20)6.10 区间移频报警 (20)6.11 通信中断 (20)6.12 挤岔报警 (20)6.13 请求闭塞 (20)6.14 同意闭塞 (20)6.15 接车通知 (20)7.提示框信息解释 (22)7.1 信号 (22)7.1.1调始 (22)7.1.2调终 (22)7.1.3列始 (22)7.1.5变更 (22)7.1.6重开 (22)7.1.7引导 (22)7.1.8通过 (23)7.1.9调车取消 (23)7.1.10列车取消 (23)7.1.11调车人解 (23)7.1.12列车人解 (23)7.1.13本咽喉正在选路，请稍后 (23)7.1.14红灯断丝 (23)7.1.15灯丝断丝 (23)7.1.16有车移动 (23)7.1.17有迎面解锁的可能 (24)7.1.18非正常关闭 (24)7.1.19不能取消 (24)7.1.20不能通过 (24)7.1.21不能引导 (24)7.1.22不是列终 (24)7.1.23不是列始 (24)7.1.24不是调始 (25)7.1.25不构成进路 (25)7.1.26不能开放 (25)7.1.27无驱开放 (25)7.2 道岔 (26)7.2.1单锁不能动 (26)7.2.2锁闭不能动 (26)7.2.3区段中有道岔封闭 (26)7.2.4注意超限不满足 (26)7.2.5轨道前后接点错误 (26)7.2.6有车移动 (26)7.2.7紧急关闭 (26)7.2.8防护不到位 (27)7.2.9不在要求位置 (27)7.2.11超限不满足 (27)7.2.12不能动 (27)7.2.13封闭 (27)7.2.14锁闭 (27)7.2.15在进路中 (27)7.2.16有车占用 (28)7.2.17SFJ失效 (28)7.3 无岔区段或轨道 (29)7.3.11照查不满足 (29)7.3.2机务段不同意 (29)7.3.3事故无驱吸起 (29)7.3.4照查错误 (29)7.3.5开通条件不满足 (29)7.3.6在进路中 (29)7.3.7占用 (29)7.3.8敌对照查 (29)8.注意事项 (30)1.概述TYJL-ADX容错计算机联锁系统是一种新型的铁路信号自动控制系统，在保证系统安全的前提下，以最经济、最合理的技术措施提高运输效率、改善劳动条件。

TYJL-ADX型计算机联锁..

TYJL-ADX型计算机联锁..

4.采集板 FDI 和驱 动板 FDO 采集板 、驱动板主要负责联锁命令的执行和联锁运算所需的信息采集 。
FFC 的CPU -A 和 CPU-B接收到两组控制命令信息，并对这两组数据进行比较，如结 果一致，则通过 F 总线分别输出交变信号 A 和 B 。 图4 中，差分比较器方框为总线校核 比较 器 FBC ，如 FFC 的 2 个 CPU 都 正常工作， 则 FBC 比 较器输出表示 C PU 正 常工作的信 号。比较器 FBC 用来检测两系处理的 总线信号，采用的是使两系输入信号相差半个时钟动作的差动二重化方式，可以 有效地抑制共模干扰。此外，为自检测，还附加 了故障注入输入回路和测试模式 生成回路 。只有在 输入一致 、测试模式生成 回路 、故障输入回路 、比较器全部 正常工作时才能得到有效的输 出信号。在 I／ O 单元中，以两系的交变信号及来 自FBC 的正常工作信号作为条件，由故障导向安全电路 (FS 电路 ) 输 出。 I／ O 单 元 的输 出及 内部状态 ，通过 I／ O 单元 内的 D I 输入 回路反馈到 FFC 。FFC 定期 监视从 各 I／ O 单元来 的 D I 信 息，检测故障。
参考资料：
[1] 林瑜筠，吕永昌.计算机联锁（第三版）[M] .北京：中国铁道出版社， 2013：311—312,334—335. [2]叶洪友.TYJL—ADX型计算机联锁维修及故障处理流程[N].铁道通信信号， 2011-1（1）. [3]唐世军 ，卢佩玲. TYJ L． A DX 型二乘二取二计算机联锁系统[N].铁道 通信信号,2008 - 12 （12）.
TYJL-ADX型计算机联锁
20128480 杨苗
TYJL-ADX计算机联锁系统简介
开发厂家
中国铁道科学 研究院通信信号研究所 日本日立公司ADX1000型计算机联锁系统技术 适合中国铁路需求 新一代2×2取2冗余结构

TYJL-ADX型计算机联锁系统

TYJL-ADX型计算机联锁系统
如下图所示，左侧为I系的电源和FFC，右侧为II系的电源和FFC。
FCX与FFC连接说明
综合柜由监视控制系统和电源系统构成。机柜第一层为预留，第二层是监控机A，第三层是监控机B。第四层是光交换机，第五层是24V电源和TB1线排，第六层是配电箱控制开关和TB2线排，第七层是不间断电源UPS-A，第八层是不间断电源UPS-B，第九层是隔离变压器和地线汇流排。
输出：DC24V
电源来源：隔离变压器
24V电源同时给I/O板供电。两个24V电源的输出在TB1线排处合并为IO+,IO-，所以一个24V电源故障不影响工作
光纤通信
光电交换机
供电来源：专用变压器输入电压：直流24V，有专用变压器交换机变压器：每个光交换机有两个电源输入接口，所以每个光交换机可以有两个光交换机变压器中的任何一个供电。变压器电源(~220V)由相应的监控机空气开关输出
联锁机
采用二乘二取二的计算机联锁系统。
⑴ 实现与监控机的通讯调度。⑵ 实现信号设备的联锁逻辑处理功能，完成进路选路、确选、锁闭，发出开放信号和动作道岔的控制命令。⑶ 采集现场信号设备状态，如轨道状态，道岔表示状态，信号机状态等。⑷ 输出控制命令，驱动板输出-24V电压至偏极继电器线圈，控制动作现场设备
每个联锁机机柜能容纳三个机笼，当FFC机笼超过两个时，需要扩展联锁机柜，扩展的机柜定义为扩展柜。
联锁机柜第一层是总线层，有两个FCX机笼，左侧是I系，右侧是II系，两系不共用母板，相互独立。第二层起以下是FFC层。扩展柜无总线层，全部是FFC层。
每套联锁机由两系组成，每系的总线层包括电源模块、处理器FCX、通信板ETH和必要的I/O扩展板SIO-D。
系统结构
TYJL-ADX型计算机联锁系统为分布式多计算机系统，它主要由以下4部分组成:控制台、监控机、联锁机和电务维修机

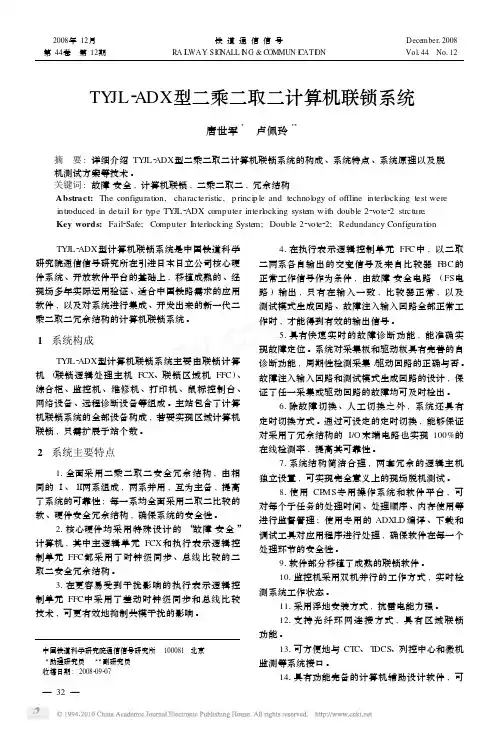

TYJL-ADX型二乘二取二计算机联锁系统

TYJL-ADX型二乘二取二计算机联锁系统

２ 系统 主 要特 点
１ ．全面采 用 二 乘 二 取 二 安 全 冗余 结 构 ， 由相 同的 Ｉ、 Ⅱ两 系组成 ，两系并 用 ，互 为 主备 ，提 高
了系统 的可靠性 ；每 一系均全 源自采用 二取 二 比较 的 ７ 系统结构简洁合理 ，两套冗余 的逻辑主机 ．
独立设 置 ，可 实现完全 意义 上 的现 场脱机 测试 。 ８ 用 Ｃ ＭＳ专 用 操 作 系 统 和 软 件平 台 ，可 ．使 Ｐ 对每个 子任务 的处理 时间 、处理顺 序 、内存 使用 等 进行监 督管理 ；使 用专 用 的 Ａ Ｘ Ｄ编译 、下 载 和 ＤＬ 调试工 具对应 用程序 进行处 理 ，确保 软件 在每一个
制单元 Ｆ Ｃ中采 用 了差 动 时钟 级 同步 和 总 线 比较 Ｆ
９ ．软件 部分移 植 了成熟 的联 锁软 件 。
１．监控 机采用 双机 并行 的工作 方 式 ，实时 检 ０
测系统 工作状 态 。
技 术 ，可更有效 地抑 制共模 干扰 的影 响 。
１．采用 浮地安 装方式 ，抗 雷 电能力 强 。 １
处理环 节 的安 全性 。
软 、硬 件安全 冗余结 构 ，确保 系统 的安全性 。 ２ ．核心硬 件 均 采 用特 殊 设 计 的 “ 障． 全 ” 故 安 计算机 ，其 中主 逻 辑单 元 Ｆ Ｘ 和 执行 表 示 逻 辑 控 Ｃ 制单元 Ｆ Ｃ都采 用 了 时钟 级 同步 、总 线 比较 的 二 Ｆ 取二安 全冗余结 构 。 ３ ．在更 容易 受 到 干扰 影 响 的执 行 表 示 逻 辑 控
３ — ２
１． ４ 具有功能完备的计算机辅助设计软件 ，可
唐世军 卢佩玲
摘 要 ：详 细介 绍 Ｔ Ｊ ． Ｄ Ｙ ＬＡ Ｘ型二 乘二取二 计算机 联锁 系统的构 成 、 系统特 点 、系统原理 以及 脱

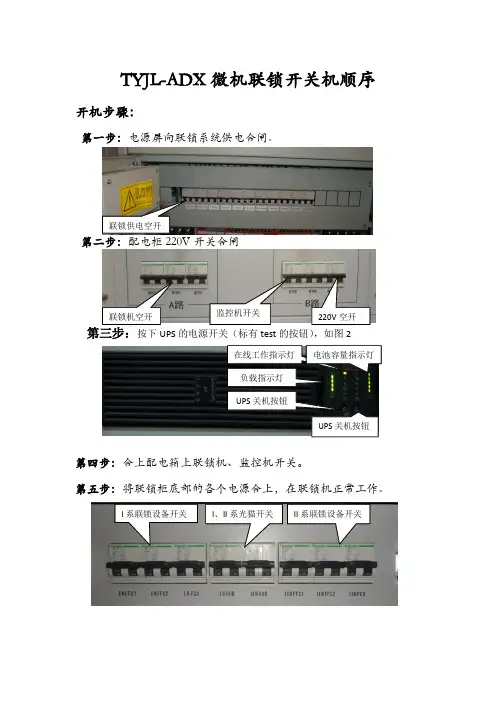

TYJL-ADX微机联锁开关机顺序

TYJL-ADX微机联锁开关机顺序

TYJL-ADX 微机联锁开关机顺序开机步骤：第一步：电源屏向联锁系统供电合闸。

开关合闸第三步：按下UPS的电源开关（标有test 的按钮），如图2第四步：合上配电箱上联锁机、监控机开关。

第五步：将联锁柜底部的各个电源合上，在联锁机正常工作。

I 系联锁设备开关 I 、II 系光猫开关 II 系联锁设备开关 联锁供电空开第六步：将配电柜上的24V 电源打开。

如图5：监控A 、B 机开机，电源灯点亮，硬盘灯闪烁，监控软件正常运行后，硬盘灯熄灭。

第八步：后，硬盘灯熄灭。

如图6※警告：严禁在硬盘灯闪烁时直接关闭监控A 、B 和维修机的计算机电源。

开24V 电源空关机步骤：1、将联锁机柜1、联锁机柜2底部的各个电源开关拉下。

见图32、保存维修机记录，在维修机上选择“手动存盘”按钮后，再选择退出程序按钮，待维修机程序退出后，同时按压键盘上的“ALT”+“F4”键，选择关闭系统按钮。

等待屏幕出现关闭计算机电源提示后，关闭维修机电源。

警告：严禁在硬盘灯闪烁时直接关闭监控A、B和维修机的计算机电源。

3、关闭监控A、B机。

如图14、将配电柜上的24V电源关闭。

如图55、关闭UPS。

如图26、关闭电源屏至联锁系统的闸刀。

日常养护和故障修：在配电箱上设置了UPS的控制开关，两个UPS各设开关。

开关分工作和检修两个位置。

UPS在无故障的情况下要求把开关设置在工作位置，这样可以起到整流和断电保护的作用。

UPS在故障时需要人工扳动到检修的位置，这样电源屏就可以直接给系统供电。

故障的UPS这时可以脱离检修。

UPSA给变压器1供电也就是A路电源。

UPSB 给变压器2供电也就是B路电源※在日常工作中要求三个月对UPS进行一次放电作业，放电时间5分钟左右. 对UPS进行放电直接在配电箱上关掉220空气开关。

工作检修220V控开UPS的面板指示灯的说明。

图9。

TYJL-ADX型计算机联锁..

TYJL-ADX型计算机联锁..

其中每一局部的作用是
显示结果，语音报警
联锁机
承受2×2取2冗余构造 采集现场设备状态 规律运算，选路、确选、锁闭
把握台
操作人员操作 显示现场作业状况 采集操作命令
输出开放信号和道岔把握命令 信息交换，传送信息给监控机
显示操口功能
再现工作状态变化 电务修理机 报警提示故障，形成记录
4．主系工作状态：具有把握权，且监视从 系的把握状态 ，为主导状态 。
5．从系工作状态 ：与主系同步，且监视主 系
把握状态 ，为附属状态。
6．仿真模式状态 ：系统处于仿真模拟测试 状态 ，不与执行表示机 FFC 通信。
2.以太网通信板 ET H 2 以太 网通信 板 ETH 2 主要用 于实现与监 控机 的通 信 ，它 承受R600-M 总线 ，依据 国 际标准 IEEE802． 3 的 SM A ／ CD 局域 网实现通信 ，其特点 ：承受 了 TCP／ IP 协议 ， 提高了通用性 ；承受二重系以太网以提高连续工作性能，操作程序支持双套构造的以 太网；通过确保 R A S 功能 ，提高牢靠性 、可维护性。
3.缺色故障
4.鼠标故障
造成鼠标故障的缘由可能是鼠标损坏，鼠标延 长线故障、监控机串口故障等。处理的方法一般是 更换备用鼠标、更换鼠标延长线、检查计算机串口 等。把正在使用的鼠标拔下再重新插上，也有可能 会解决问题。
5.通信故障
当觉察其中把握台显示器消逝通信中断的字样或其中1个或2个显示器为全站红光带和信 号机红闪时，在排解电源系统故障后，观看以太网交换机和Modem上面指示灯见表1、 表2，推断是哪个通信线中断。
的总线信号，承受的是使两系输入信号相差半个时钟动作的差动二重化方式，可 以有效地抑制共模干扰。此外，为自检测，还附加 了故障注入输入回路和测试模

TYJL-ADX系统描述1

TYJL-ADX系统描述1

1.TYJL-ADX型计算机联锁系统描述 (2)1.1.系统主要特点 (2)1.2.系统构成及主要功能 (4)1.2.1.联锁机部分 (5)1.2.2.车务控制台(人机接口)部分 (8)1.2.3.监控机部分 (8)1.2.4.电务维修机部分 (9)1.2.5.远程维修终端部分 (10)1.3.系统功能 (10)1.4.系统性能描述 (11)1.5.系统主要模块的工作原理 (13)1.5.1.联锁主机的CPU板FCX (14)1.5.2.联锁主机的以太网通信板ETH2 (16)1.5.3.区域执行表示机的CPU板FFC (16)1.5.4.区域执行表示机的采集板FDI和驱动板FDO (17)1.6.系统软件结构和语言 (19)1.7.系统可行性 (23)1.8.维修子系统 (27)1.9.各设备、终端性能要求 (29)1.10.主要设备的机械结构和工艺标准 (30)1.11.主要设备的环境要求 (30)1.12.电源子系统的构成 (31)1.13.接地系统的构成和要求 (32)1.14.验收测试标准 (32)1.15.所提供文件、材料 (33)1.16.本项目计算机联锁系统方案 (33)1.17.工程设计的技术要求 (35)1.18.其他配套系统 (36)1.19.与CTC、TDCS、列控中心和微机监测的结合 (38)1.TYJL-ADX型计算机联锁系统描述为满足招标文件规格和新技术的相关需求，推荐我们与日立公司合作开发的并且经过铁道部技术审查的TYJL-ADX型计算机联锁系统。

日立公司是国际知名的大公司，产品丰富、声誉良好；在铁路信号方面也具有强劲的实力，其计算机联锁系统产品在日本新干线、国铁和私铁线路上有着广泛的应用，特别是近年来在日本最大的铁路公司——东日本公司已经占据了绝对主导的地位。

TYJL-ADX型计算机联锁系统是由日立公司提供核心硬件系统、开放软件平台，由铁科院通号所开发应用软件并进行系统集成的方式合作开发出来的适合中国铁路需求的新一代采用二乘二取二冗余结构的计算机联锁系统。

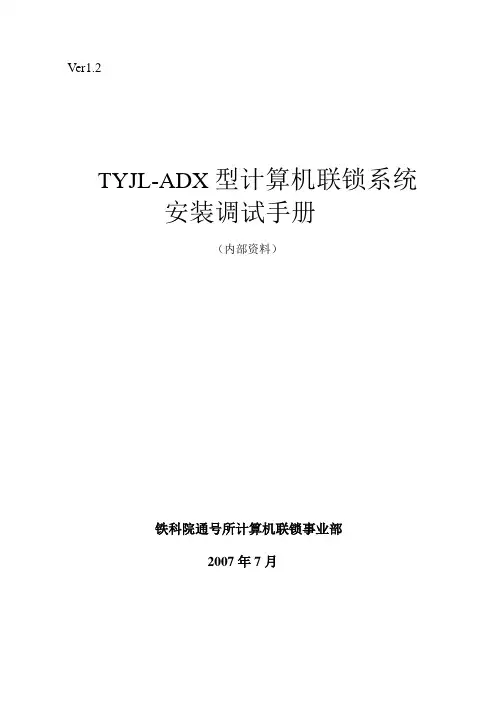

TYJL-ADX型计算机联锁系统安装调试手册VER1.2

TYJL-ADX型计算机联锁系统安装调试手册VER1.2

Ver1.2TYJL-ADX型计算机联锁系统安装调试手册（内部资料）铁科院通号所计算机联锁事业部2007年7月China Academy of Railway Sciences 版本记录版本号编写修改日期备注2007-8-1 初稿Ver1.0 卢佩玲、逄增文韩安平、王国光徐德龙VER1.1 徐德龙2007-10-8 补充接口架零层说明适用于单站联锁，限内部使用。

China Academy of Railway Sciences目录第一章系统概述 (6)第二章综合柜 (8)1 概述 (8)2 配电箱部分 (10)2．1不间断电源 (10)2．2 隔离变压器 (11)3 24V电源 (12)4系统上电要求 (13)第三章监控系统 (15)1 监控机的硬件配置 (15)2 研华610工控机总线设置 (15)3 各种板卡的设置 (16)3．1跳线设置 (16)3．2主机内的板卡 (17)4 BIOS自检与开机故障处理 (17)4．1BIOS的主要功能 (18)4．2Award BIOS自检响铃含义 (18)5 控制台 (18)5．1功能 (18)5．2操作方式 (18)5．3结构 (19)5．4后台监视器 (19)6监控机的冗余形式和切换方式 (20)6．1冗余形式 (20)6．2切换原理 (20)6．3监控机切换联锁逻辑实现 (21)6．4继电器的状态表 (22)6．5切换单元 (22)6．6监控机切换板零端子的定义 (22)7 监控机配置及应用程序的安装 (24)7．1BIOS的设置要求 (24)China Academy of Railway Sciences 7．2电子盘、操作系统等描述 (24)7．3计算机名及IP设置 (25)7．4监控机主程序说明 (26)7．5Cad软件生成后的文件说明： (26)7．5监控机文件夹结构 (26)8 光交换机 (27)8．1太网光交换机 (27)8．2光电信号转换器 (27)8．3连接方式 (28)第四章电务维修机和仿真机 (29)1 电务维修机 (29)1．1系统描述 (29)1．2硬件配置 (30)1．3软件配置 (30)1．4程序安装 (30)1．5使用说明 (31)2仿真机 (31)第五章联锁机 (33)1 系统描述 (33)1．1功能概述 (34)1．2联锁机基本硬件组成 (34)1．3总线层配置图 (36)1．4FFC机笼I/O板的配置 (36)2 FCX的硬件描述 (37)2．1系统规格 (37)2．2LED指示灯含义 (39)2．3FCX面板定义 (39)2．4FCX与FFC连接说明 (41)3 以太网卡硬件说明 (41)3．1以太网卡规格 (41)3．2配置和结构 (42)3．3指示灯含义 (45)3．4跳线设置 (45)China Academy of Railway Sciences 3．5连接口定义 (45)4 IO扩展板SIO-D (46)5 FFC电源模块 (48)6 FCX电源模块 (51)7 IO总线控制器FFC (52)8 FCX的软件操作平台（系统配置、软件编译链接、下载、调试等） (55)8．1软件操作平台的安装 (55)8．2系统构建和程序下载 (56)8．3adxld命令详述 (57)8．4下载命令 loading1/loading2与重启adxboot1/adxboot2 (70)9 FCX的在线调试 (70)第六章FFC的I/O接口 (71)1 接口信息 (71)2 接口结构 (71)3 I/O引出线接口板定义 (72)4 接口架零层 (77)4．1采集部分 (78)4．2驱动部分 (79)4．3采集回线/驱动回线 (79)第七章系统接地方式 (80)1 联锁机机笼浮空设计 (81)2 监控机系统接地设计 (82)3 防雷问题 (82)第八章查线 (84)1 查线程序使用说明 (84)1．1下载到联锁机的查线程序使用说明 (84)1．2运行在PC机上的查线程序使用说明 (84)2 导通试验具体要求 (87)第九章文件存档 (90)China Academy of Railway Sciences第一章系统概述TYJL-ADX型计算机联锁系统是铁道科学研究院通信信号研究所引进日本日立公司的ADX系列计算机联锁设备，配合铁科院通号所开发的联锁软件以及MMI人机接口设备构成的车站计算机联锁系统。

TYJL-adx

TYJL-adx

联锁柜
ADX型计算机联锁 联锁柜
PS
FCX ETH2 SIO
PS
FCX ETH2 SIO
走线槽
FCX机笼 II系
POW
FFC
FFC
POW
POW
FFC
走线槽
FFC
POW
走线槽
TB1
TB2
扩展柜
ADX型计算机联锁 扩展柜
POW
FFC
FFC
POW
FFC机笼
走线槽
3
POW
FFC
FFC
POW
FFC机笼
走线槽
4
名称 RUN ERR
TXD RXD ←以太网口1 LNK TXD RXD LNK
←以太网口2
分类 颜色 含义 绿 指示为运行状态 红 指示为错误状态
A 绿 CN1口有发送的数据 A 绿 CN1口有接受的数据 A 绿 CN1口建立连接 B 绿 CN2口有发送的数据 B 绿 CN2口有接受的数据 B 绿 CN2口建立连接
POW
FFC
TB1
FFC
POW
走线槽
TB2
FFC机笼 5
3.1总线层 总线层包括： 电源模块 处理器FCX 通信板ETH I/O扩展板
SIO-D。
FCX1 TO FCX2
❖ 2-1：电源正常工作时，绿灯 ❖ 2-2：诊断孔 ❖ 2-3：调整直流12V输出电压 ❖ 2-4：调整直流5V输出电压 ❖ 2-5：调整直流3.3V输出电压 ❖ 2-6 ，2-7， 2-8：测试孔 ❖ 2-10：过电压、过电流时，红灯 ❖ 2-11：不用 ❖ 2-12：不用 ❖ 2-13：输入电压交流100V。
的数量考虑，如果正常运行超过UPS负载的50%， 可以更换较大容量的UPS。 ❖ 作用：提高系统的稳定性和断电情况下不间断运行。 ❖ 使用：负载不能超过容量的60%。负载可以看UPS 的面板指示灯。在上电时需按压开机按钮，输入断 电后要UPS时需按住关机钮5S直到UPS的风扇停止 转动。 ❖ 故障检修：在配电箱上设置了UPS的控制开关，两 个UPS各设开关。开关分工作和检修两个状态。 UPS在无故障的情况下要求把开关设置在工作状态， 这样可以起到整流和断电保护的作用。UPS在故障 时需要人工扳动到检修的状态，这样电源屏就可以 直接给系统供电。故障的UPS这时可以脱离检修。

TJL-ADX

TJL-ADX
２ ． ４ 维修 机部 分
统提 供不 间 断电 源 ；分 别对 联锁 系统各 部 分 提供 电源 。
２ ． １ ． ２ 常见故 障 分析
． ４ ． １ 主 要 功 能 该 部分 主要 包 括 Ｆ Ｃ Ｘ、 Ｆ Ｆ Ｃ 、 监控 Ａ ２
பைடு நூலகம்机、 监 控 Ｂ机 、 光 交换 机 和 光 转 换 器 等
２ ． ２ ． ２ 常见 故 障分析 （ １ ） 电源灯不 亮
障， 或通信线通信状态不好。 （ ３ ） 通信板故障
（ ６ ） 维修机监视器信号指示灯不亮
原因分析 ： 相应维修 台电源没电； 电 原 因分 析 ：与监 控机 通 信 的端 口的 源 电缆 断线 ； 电源 开关没 开 ； 维修 机监 视 至 监控 机 的 电源 电缆 断 线 ，或者 接触 不 收发灯 不 闪 ， 但 通 信正 常 ， 则 是该 绿灯 坏 器 故障 。
２ ． ２ 监控 机部 分
２ ． ２ ． １ 主 要 功 能
止全部输出” 。 清除故障后 ， ３ ｍ ｉ ｎ 后联锁
机 自动 恢复 输 出 。
． ３ ． ２ 常见 故 障分析 原因分析 ： 配电柜相应开关没合闸； ２
（ １ ） 电源绿 色 “ Ｐ Ｏ ＷＥ Ｒ Ｏ Ｎ ” 灯 灭
（ ２ ） 电源灯点亮 ， 但系统不能正常启 线 ， 或者接触不 良， 如通信电缆断线 ， 更
动
原因分析： 视频 电缆断线 ； 维修机视
频 口故 障 ； 维修 机监 视 器故 障 。
原 因分 析 ： 配 电柜 没合 闸 ； 配 电柜 内 好； 监 控 机故 障 ； 监控 机本 身 的 电源 开关 了 ； 与监 控机 通信 的端 口的收 发灯 不 闪 ，

TYJL-ADX

TYJL-ADX

1、TYJL-ADX型计算机联锁系统是采用日立公司成熟的二乘二取二计算机系统，联锁备用的系有2种工作状态，分别是同步、未同步，联锁机I系和II系处于同步状态时能在每天的凌晨2：30自动切换，备用的一系可以自动升为主控机。

上位机不分主控和备用，双机同时工作，如果是双屏车站，上位机A设为左屏，上位机B设为右屏，上位A(B)机故障时，在控制台需要实行缩屏或双击站名进行左右屏切换。

2、控制台显示显示器的电源，平时有UPSA或UPSB供电，如果遇到供电的UPS坏时，控制台会黑屏。

UPSA会UPSB发生故障时，尽快恢复双套运行，应最快的应急处理办法是对应的开关转至检修状态3、联锁机每系有1块ETH2A通信板，实现与上位机的网络通信。

4、工作时如主机出现故障，自动停止与FXC的通信，此时备机自动升为主机工作，原主机则处于脱机状态。

必须在故障恢复，确认机器工作正常后重新开始，原主机作为备入热备状态。

恢复主备机通信，待双机的管理状态完全一致时备机与主机联机同步工作，转入热备状态。

正常情况下，备机从开机到同步所需的时间在一分半左右，此时原备机仍作为主机工作，不再切换到原主机，将一直保持至本机故障或人工或自动切换到倒机为止。

5、更换联锁机柜里的任何板都要切断对应的电源，更换板卡之间的任何连线都要关闭电源。

6、每套联锁机有两系组成，每系的总线层包括电源模块、处理器（FXC）、通信板（FTH）和必要的I/O扩展板。

7、与监控机之间采用以太网通信，槽位3上的以太网、通信板FTH与监控机完成通信功能。

两系之间通信由FCX完成。

8、ZPWXF型发送器对移频载频、低频和幅度三个特征进行检测。

9、ZPW-2000型调谐区由29M钢轨、调谐单元和空心线圈组成。

10、ZPWXPS型衰耗盘主要用于主轨轨道电路、小轨轨道电路的调整。

11、吸流变压器的吸上线与扼流变压器相连时，轨道电路用的扼流变压器油电务段管理；连接板上的螺丝和吸上线有供电段管理。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

每套联锁机由两系组成，每系的总线层包括电源模块、处理 器FCX、通信板ETH和必要的I/O扩展板SIO-D。 每块板卡都插在机笼的母板上，由母板提供板卡的工作电源， 并且CPU板通过母板监控机笼中其余电路板的工作
联锁FCX机笼
FCX是联锁机的 CPU,完成联锁逻 辑运算。 型号：FCX000 每个FCX有双处理 器，可以提高系 统的可靠性
计算机联锁系统的信息共享。利用当前的各
TYJL-ADX型计算机联锁系统的机柜外观图如 下
联联锁机默认每日 的2：30自动倒机， 无需手动切换。
两台监控机与联 锁机通信都不正常时， 主控的联锁机停止运 行，备机升为主机锁 机 采用日本日立公司成 熟的二乘二取二计算 机系统.
系统结构 TYJL-ADX型计算机联锁系统为分布式多计算机系统，它 主要由以下4部分组成:控制台、监控机、联锁机和电务维 修机
隔离变 压器A
地
1 23 4 左
地
12 3 4 右
输入~220
LSA 空开
UPS A
输出~100
IN 24V电源A
12 联锁机 TBX1线排
24V电源 采集驱动部分需要单独设置的DC24V电源。 采用插接式模块电源，便于更换。模块电源上设
测试孔。 安装位置：综合柜第五层。 配置：每套联锁系统2个 输入：AC100V 输出：DC24V 电源来源：隔离变压器 24V电源同时给I/O板供电。两个24V电源的输出在 TB1线排处合并为IO+,IO-，所以一个24V电源故障 不影响工作
COM1(2) N1(2) P1(2)
接口架零层
ADX系统的接口架设有零层，零层上有3个端子D1、 D2、D3
向值班员提供整个系统的工作状态信息、 报警信息和简要的故障信息；
记录系统的全部操作和运行信息；
向辅助系统提供记录信息，与其他必要的 信息系统接口
电务维修机 采用高可靠性的工业控制计算机，操作系统采用先进的嵌入 式Windows XP操作系统。维修机采用和监控机大致相同的 硬件配置。
3.1 图象再现（F8） 3.2 记录查询（F7） 3.3 手工存盘（F6） 3.4 时钟修改（F5） 3.5 切换到A/B
光交换机变压器A
监控机A 控制台 监控机B 维修机
光交换机变压器B
联锁机B
防雷
光猫变压器B
变压器B
24V电源B
UPS电源 不间断电源（UPS）：每站配置两个分别给I、II系供电 在配电箱上设置了UPS的控制开关，两个UPS各设开关。 开关分工作和检修两个位置。UPS在无故障的情况下要 求把开关设置在工作位置，这样可以起到整流和断电 保护的作用。UPS在故障时需要人工扳动到检修的位置， 这样电源屏就可以直接给系统供电。故障的UPS这时可 以脱离检修。
综合配电
联锁机基本硬件组成 联锁机包括两部分：总线层和FFC层。 每个联锁机机柜能容纳三个机笼，当FFC机笼超过 两个时，需要扩展联锁机柜，扩展的机柜定义为扩 展柜。 联锁机柜第一层是总线层，有两个FCX机笼，左侧 是I系，右侧是II系，两系不共用母板，相互独立。 第二层起以下是FFC层。扩展柜无总线层，全部是 FFC层。
标准：R600-M 总线
/Ethernet[IEEE
802.3] 型号：ETH3-F （使用过程中曾 用过ETT2-A的 以太网卡） 特征：TCP/IP协 议
每块以太网卡双 MAC地址，双 通道
电压要求：直流 5V，范围： 5V±5% 与监控机通信使 用以太网口1
IO扩展 板SIO-D 说明
SIO是智 能的串 行通行 设备， 插接在 CPU 层 R600母 板上。 当需要 扩展两 个以上 FFC机笼 时用到 SIO
系统采用二乘二取二安全冗余结构，时钟 级同步的技术。两系并行工作，互为备用， 可实现无缝切换，并具有定时切换功能。
系统两系联锁机笼独立设置，可实现单系 脱机，支持现场脱机测试功能，脱机测试 简单方便，便于系统的升级和改造。
采用CRT显示器、鼠标，操作简便、舒适、 显示清晰；双套控制台使值班员选择性更 灵活，实现系统全部为双套组成。
N1
DI 36 DI 37 DI 38 DI 39 DI 40 DI 41 DI 42 DI 43 DI 44 DI 45 DI 46 DI 47
N2
DO 00~ 31为每块驱动板的32个驱动点。
D0 00 D0 01 D0 02 D0 03 D0 04 D0 05 D0 06 D0 07
D0 08 D0 09 D0 10 D0 11 D0 12 D0 13 D0 14 D0 15
D0 16 D0 17 D0 18 D0 19 D0 20 D0 21 D0 22 D0 23
D0 24 D0 25 D0 26 D0 27 D0 28 D0 29 D0 30 D0 31
COM0(1) N0(1) P0(1)
COM0(2) N0(2) P0(2)
COM1(1) N1(1) P1(1)
监视器能显示6502所有的表示，还增加了
计算机联锁与继电联锁的区别;
计算机联锁的室外设备和电源屏与电气集中相同， 室内保留了室外分线盘及执行组电路，如道岔启 动电路、信号点灯电路、轨道电路、电码化电路 等，计算机联锁的联锁逻辑完全由计算机完成。 为进行联锁运算，计算机需采集DGJ、DBJ、FBJ、 DJ等表示条件。计算机输出DCJ、FCJ、SFJ（锁闭 防护继电器，用于道岔控制双断）、DXJ、LXJ、 ZXJ、LUJ、TXJ、ZCJ等控制命令，控制室内执行组 电路的继电器，以控制现场的信号设备。
联锁机 采用二乘二取二的计算机联锁系统。
⑴ 实现与监控机的通讯调度。
⑵ 实现信号设备的联锁逻辑处理功能，完成 进路选路、确选、锁闭，发出开放信号和 动作道岔的控制命令。
⑶ 采集现场信号设备状态，如轨道状态，道 岔表示状态，信号机状态等。
⑷ 输出控制命令，驱动板输出-24V电压至偏 极继电器线圈，控制动作现场设备
连接方式
综合柜后视图
监控机B 维修机
监控机A
联锁机后视图
B机用
A机用
II系用
至ETH板
I系用
至ETH板
1、图中黄色的线为多模光纤，灰色的线为 以太网线。
2、交换机光口不能进入灰尘，光纤拔出时 要用橡胶塞塞住，不用的光口也要用橡胶塞
I/O接口描述
联锁机柜接口板上每块采集板或驱动板对应2个32芯 插座，分别是插座A和插座B。 如下表所示，DI 00~ 47为每块采集板的48个采集点，
FFC机笼说明
FFC扩展柜
FFC电源模块说明
2-1 ： 电 源 正 常工作时， 绿灯 2-2 ： 过 电 压 、 过电流时， 红灯 2-3 ： 调 整 直 流 5V 输 出 电 压 2-4 ： 直 流 5V 确认端子 2-5 ： 0V 基 准 电压端子 2-6：不用 2-7 ： 输 入 电 压 交 流 100V 。 其 中 ： LG- 地 线 2-8：把手
1
I II
2
I II
3
I II
4
I II
5
I II
6
I II
I系
II系
FFC
FFC
FCX与FFC连接说明
综合柜由监视控制系统和电源系统构成。机柜第一层为预
留，第二层是监控机A，第三层是监控机B。第四层是光交换 机，第五层是24V电源和TB1线排，第六层是配电箱控制开关 和TB2线排，第七层是不间断电源UPS-A，第八层是不间断电 源UPS-B，第九层是隔离变压器和地线汇流排。
监控机
监控机也称上位机，采用双套高可靠性的工业控制计 算机，操作系统采用先进的嵌入式Windows XP操作 系统，使系统具有更高的稳定性。两台监控机同时工 作，也可以独立工作。
对值班员的所有操作进行提示、处理并记 录，接受信号值班员的有效操作命令，向 主控系统发出相应的执行命令；
接收主备联锁系统提供的站场表示信息， 向值班员提供站场图像的实时显示；
光纤通信 光电交换机
供电来源：专用变压 器
输入电压：直流24V， 有专用变压器
交换机变压器：每个 光交换机有两个电源 输入接口，所以每个 光交换机可以有两个 光交换机变压器中的 任何一个供电。变压 器电源(~220V)由相应
光电转换器，又称光猫。 型号：JetCon1301。 配置：每套联锁系统需要2个光电信号转换器，每个 JetCon1301有1个10/100Base-TX口转1个100Base-FX Fast口的 工业级光电信号转换器。 供电来源：专用变压器 输入电压：直流24V 光猫变压器：对应隔离变压器输出的AC100V。光猫A对应隔 离变压器A 布置：联锁机下部，在机柜后面从右向左依次是A、B
控制器FFC
←运行灯 ←错误灯 ←通信灯 ←复位口 ←调试口
←与FCX通讯口
←与另一系FCX通 讯口
FFC机笼I/O板的配置
每个FFC机笼的容量是6对I/O板，分别为I系和II系各6块，间隔排 列。I/O板的槽位在软件安装时固定位置，不需要跳线设置。位置 和数量必须按照要求配置，否则将影响FCX运行。I/O板的布置尽 量采用每层固定采集或驱动的原则，尽量减少交叉使用。 如下图所示，左侧为I系的电源和FFC，右侧为II系的电源和FFC。
计算机联锁与继电联锁相比，其优越性主 要体现在以下几个方面：
体积小、可靠性高，为铁路信号技术结构的 改革创造了条件。
计算机联锁系统功能更加智能化。继电联锁 由于受站场形电路网络层次和结构、继电器 数量以及网络线的多寡等限制，在功能及功 能扩展方面均受到限制。对上述限制，计算 机联锁系统通过少量硬件和软件开发即可解 决。如增加平面溜放功能，增加记录并实现 图像再现。
配电部分 为了使整个系统的电源布置有序和合理设计，设置配电箱。 配电箱由不间断电源UPS、变压器和配电箱控制开关三部分构成
