电磁式继电器的工作原理1.电磁式电流继电器电流继电器的线圈串联在被测量的电路中,以反应电流的变化。
由于其线圈串联在被测电路中,为了不影响被测电路的正常工作,继电器线圈阻抗应比被测电路的等值阻抗要小得多。
因此,电流继电器的线圈匝数少、导线粗。
根据实际的要求,除一般的控制用电流继电器外,还有保护用的过电流继电器和欠电流继电器。
(1)过电流继电器过电流继电器的线圈串于被测的电路中,常闭触头串在接触器的线圈电路中,常开触头一般用作对过电流继电器的自锁和接通指示灯线路。
电流继电器在电路正常工作时衔铁不吸合(即不动作),当电流超过某一整定值时衔铁才吸上(动作)。
于是它的常开触头断开,从而切断接触器线圈电源,而使接触器的常开触头断开被测电路,使设备脱离电源,起到保护的作用。
同时过电流继电器的常开触头闭合进行自锁或接通指示灯,指示发生过电流。
过电流继电器的整定值的整定范围为1.1—3.5倍额定电流。
有些过电流继电器有手动复位机构。
当过电流时,继电器动作,衔铁吸合。
即使线圈电流减少到零,衔铁也不会释放;只有操作人员检査故障或处理故障后,松开锁扣机构,才返回原位。
手动复位机构的存在减少了过电流事故的重复发生。
(2)欠电流继电器欠电流继电器一般将常开触头串在接触器的线圈电路中。
欠电流继电器的吸引电流为线圈额定电流的30%—65%,释放电流为额定电流的10%—20%,因此,在电路正常工作时,衔铁是吸合的,只有当电流降低到某一定值时,继电器释放,输出信号,去控制接触器失电,从而使控制设备脱离电源,起到保护作用。
欠电流继电器可以用作直流电机的零励磁保护。
2.电磁式电压继电器电压继电器的结构与电流继电器相似,不同的是电压继电器的线圈与被测电路并联,以反应电压的变化。
因此它的吸引线圈匝数多、导线细、电阻大。
根据实际需要,电压继电器有:过电压继电器、欠电压继电器等等。
过电压继电器在电压为UN的105%—120%欠以上时动作,其工作原理与过电流继电器相似;欠电压继电器在电压为UN的40%—70%时动作,原理与欠电流继电器相似;零电压继电器当电压降至UN的5%—25%时动作。
《继电保护》练习册答案习题一一、填空1、电力系统相间短路的形式有(三相)短路和(两相)短路。
2、电力系统接地短路的形式有(两相)接地短路和(单相)接地短路。
3、电力系统发生相间短路时,(电压)大幅度下降,(电流)明显增大。
4、电力系统发生故障时,继电保护装置应(将故障部分切除),电力系统出现不正常工作时,继电保护装置一般应(发出信号)。
5、在电力系统继电保护装置中,由于采用了电子电路,就出现了(整流)型和(晶体管)型继电保护装置。
6、继电保护的选择性是指继电保护动作时,只能把(故障元件)从系统中切除(无故障部分)继续运行。
7、电力系统切除故障的时间包括(继电保护动作)时间和(断路器跳闸)的时间。
8、继电保护的灵敏性是指其对(保护范围内)发生故障或不正常工作状态的(反应能力)。
9、继电保护的可靠性是指保护在应动作时(不拒动),不应动作时(不误动)。
10、继电保护装置一般是由测量部分、(逻辑部分)和(执行部分)组成。
二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。
(√ )2、电气设备过负荷时,继电保护应将过负荷设备切除。
( × )3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。
( √)4、电力系统故障时,继电保护装置只发出信号,不切除故障设备。
( × )5、继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。
( √ )三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是( C )。
(A)机电型、晶体管型、整流型、集成电路型、微机型;(B)机电型、整流型、集成电路型、晶体管型、微机型;(C)机电型、整流型、晶体管型、集成电路型、微机型。
2、电力系统最危险的故障是( C )。
(A)单相接地; (B)两相短路; (C)三相短路。
3、电力系统短路时最严重的后果是( C )。
(A)电孤使故障设备损坏; (B)使用户的正常工作遭到破坏;(C)破坏电力系统运行的稳定性。
五种继电器分的工作原理继电器是一种电气控制装置,用于实现电路的自动控制。
它可以在一个电路中通过小电流控制大电流的开关操作。
继电器分为多种类型,其中包括电磁式继电器、热继电器、固态继电器、时间继电器和电子式继电器。
下面将详细介绍这五种继电器的工作原理。
1.电磁式继电器电磁式继电器是一种最常见的继电器类型。
它由电磁线圈和一对可触电触点组成。
当电源施加在电磁线圈上时,形成磁场,吸引触点闭合,通电流通路。
当电源断开时,磁场消失,触点开启,断开电路。
工作原理是通过磁场的产生和消失来控制触点的开合,实现电路的开关操作。
2.热继电器热继电器是一种基于热效应的继电器。
它由热元件和电气触点组成。
热元件通常是热敏电阻或热敏电位器,它的电阻值随温度的变化而变化。
当电流通过热元件时,它会产生热量,导致温度升高。
当温度达到一定值时,电气触点会闭合或开启,实现电路的开关操作。
3.固态继电器固态继电器是一种没有机械活动部件的继电器。
它由半导体材料制成。
固态继电器的工作原理是利用光电或电电转换效应来完成电路的开关操作。
当控制信号施加在固态继电器上时,光电或电电转换设备会改变电流的导通或阻断状态,实现电路的开关操作。
4.时间继电器时间继电器是一种带有定时功能的继电器。
它通过设定一个时间延迟,在延迟时间结束后,触发电路的开关操作。
时间继电器通常采用电子电路或机械装置实现。
其中,电子时间继电器基于电容或电感元件的充放电过程来实现时间延迟,机械时间继电器则基于钟摆或齿轮装置来实现时间延迟。
5.电子式继电器电子式继电器是一种基于电子元件的继电器。
它由半导体器件、逻辑电路和控制电路组成。
电子式继电器的工作原理是通过逻辑电路和控制电路的操作来实现电路的开关操作。
电子式继电器可以实现多种功能,例如逻辑运算、滤波、放大等。
以上是五种常见的继电器类型的工作原理。
它们分别基于电磁、热效应、固态、时间和电子原理来完成电路的开关操作。
不同类型的继电器在实际应用中具有各自的特点和适用范围,可以根据具体的应用需求进行选择。

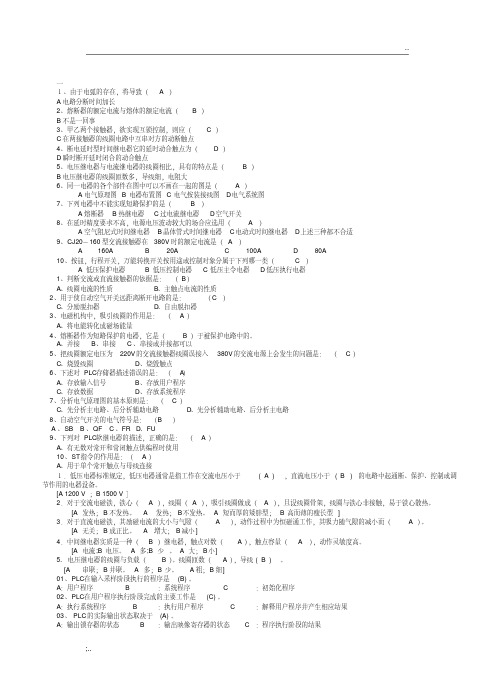

一1、由于电弧的存在,将导致( A )A电路分断时间加长2、熔断器的额定电流与熔体的额定电流( B )B不是一回事3、甲乙两个接触器,欲实现互锁控制,则应( C )C在两接触器的线圈电路中互串对方的动断触点4、断电延时型时间继电器它的延时动合触点为( D )D瞬时断开延时闭合的动合触点5、电压继电器与电流继电器的线圈相比,具有的特点是( B )B电压继电器的线圈匝数多,导线细,电阻大6、同一电器的各个部件在图中可以不画在一起的图是( A )A电气原理图 B电器布置图 C电气按装接线图D电气系统图7、下列电器中不能实现短路保护的是( B )A熔断器B热继电器C过电流继电器D空气开关8、在延时精度要求不高,电源电压波动较大的场合应选用( A )A空气阻尼式时间继电器B晶体管式时间继电器C电动式时间继电器D上述三种都不合适9、CJ20-160型交流接触器在380V时的额定电流是( A )A 160AB 20AC 100AD 80A10、按钮,行程开关,万能转换开关按用途或控制对象分属于下列哪一类( C )A 低压保护电器 B低压控制电器 C 低压主令电器D低压执行电器1、判断交流或直流接触器的依据是:( B)A、线圈电流的性质B、主触点电流的性质2、用于使自动空气开关远距离断开电路的是:(C )C、分励脱扣器D、自由脱扣器3、电磁机构中,吸引线圈的作用是:( A )A、将电能转化成磁场能量4、熔断器作为短路保护的电器,它是( B )于被保护电路中的。
A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是:( C )C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是:(A)A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是:( C )C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是:(B )A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述,正确的是:( A )A、有无数对常开和常闭触点供编程时使用10、ST指令的作用是:( A )A、用于单个常开触点与母线连接1.低压电器标准规定,低压电器通常是指工作在交流电压小于( A ),直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。
电磁式继电器电磁式继电器按吸引线圈的电流种类可分为:交流电磁继电器和直流电磁继电器。
按继电器反映的参数可分为:中间继电器、电流继电器、电压继电器。
1.电磁式继电器的结构与工作原理电磁式继电器的结构及工作原理与接触器相似,电磁继电器是由缠绕于铁心的线圈的“电磁铁部分”,安装于铁片上的可动触点与固定触点组合而成的“触点部分”,共同结合构成的。
当电流流过线圈,铁心变成电磁铁。
可动铁片被吸引,受到向下的力的作用。
可动触点也向下方移动,与固定触点接触构成闭合电路。
当线圈中无电流流动,铁心不再变成电磁铁。
可动铁片不再受到吸引,由于返回弹簧的作用,受到向上方的力的作用。
可动触点也向上方移动,于是与固定触点脱离接触而使电路断开。
(a)电磁式继电器外观图(b)电磁式继电器原理构造图(c)电磁式继电器动作原理示意图1 (d)动作原理示意图2电磁式继电器的原理结构(a)外观图(b)原理构造图(c)动作原理示意图1(d)动作原理示意图22.中间继电器(文字符号KA)中间继电器的应用实例动画演示中间继电器是将一个输入信号变成一个或多个输出信号的继电器,它的输入信号为线圈的通电或断电,它的输出信号是触头的动作,不同动作状态的触头分别将信号传给几个元件或回路。
中间继电器与接触器所不同的是中间继电器的触头对数较多,并且没有主、辅之分,各对触头允许通过的电流大小是相同的,其额定电流约为5A。
中间继电器的四种功能(a)外观图(b)外观图(c)符号中间继电器的外观图和符号3.电磁式电压继电器电压继电器用于电力拖动系统的电压保护和控制。
使用时电压继电器线圈并联接入主电路,感测主电路的电路电压;触头接于控制电路,为执行元件。
电压继电器的线圈匝数多、导线细、阻抗大。
电压继电器又分过电压继电器、欠电压继电器和零电压继电器。
(1)过电压继电器过电压继电器线圈在额定电压值时,衔铁不产生吸合动作,只有当电压高于额定电压10 5%~115%以上时才产生吸合动作。
继电器按照工作原理划分
继电器按照工作原理可以分为以下几类:
1. 电磁式继电器:利用线圈通电时产生的磁场,使触点产生吸引力或排斥力,完成开关动作。
2. 磁保持式继电器:具有两个线圈,一个用于吸合触点,另一个用于保持触点闭合状态,无需持续通电。
3. 热继电器:利用电流通过加热元件时产生的热胀冷缩效应,使触点开闭。
4. 固态继电器:通过半导体器件(如晶体管、双向晶闸管等)控制电流的开关状态,无需机械运动。
5. 时间继电器:通过内部的延时装置(如电容、电阻等)实现一定时间延迟后触点的开闭。
6. 保护继电器:用于电路的过载、短路或接地等故障保护。
7. 信号继电器:用于电路的信号放大或隔离,能够改变电流、电压等信号的形式。
8. 电子继电器:利用电子器件(如集成电路)实现开关功能,无需机械运动且具有高速响应能力。
9. Reed继电器:利用磁场作用于可触发活动状的磁敏元件,
进行开关动作。
10. 动态继电器:利用传动机构或电机驱动触点进行开闭运动。
这些继电器按照工作原理的不同,具备不同的特点和应用范围。
继电器的基础知识————————————————————————————————作者: ————————————————————————————————日期:继电器的基础知识一.继电器的历史发展过程继电器在电力系统中起着非常重要的作用,它是保证供电可靠性的基础。
历史上,它经历了三个阶段,即电磁(式)继电器,静态型继电器,微机型继电保护。
ﻫ电磁(式)继电器(electromagneticrelay)ﻫ是利用输入电路内电流在电磁铁铁心与衔铁间产生的吸力作用而工作的一种电气继电器。
他的主要工作原理是靠机械部件的运动产生预定响应,主要结构部件有线圈(电流流过形成电磁铁)、可动铁片、弹簧、触点等构成。
国际上,对于电气继电器标准的需求可追朔到十九世纪四十年代,当时继电器仅有机电式继电器,直观的机械动作原理,简单的试验方法,工艺、设计和制造水平成为继电气动作特性的主要决定因素。
随着动作原理的设计形式不同,分为电磁式继电器、磁电式继电器、感应式继电器、电动机式继电器等。
又根据功能不同,分为差动继电器、跳闸继电器、阻抗继电器、电抗继电器等。
ﻫ50年代,我国工程技术人员创造性地吸收、消化、掌握了国外先进的继电保护设备性能和运行技术,建成了一支具有深厚继电保护理论造诣和丰富运行经验的继电保护技术队伍,对全国继电保护技术队伍的建立和成长起了指导作用。
阿城继电器厂引进消化了当时国外先进的继电器制造技术,建立了我国自己的继电器制造业。
因而60年代是我国机电式继电保护繁荣的时代。
ﻫ静态型继电器(staticrelay)ﻫ静态型继电器是相对于电磁(式)继电器那样靠机械部件运动的有触点继电器来说,它是由电子(电模拟量例如电流或电压)、磁(磁通量)、光(光通量)、或其它无机械运动的元件产生预定响应的一种电气继电器。
随着半导体器件(二极管、晶体管、电阻及电容等分离元件)和60年代初级规模的集成电路的出现,并且这些元件愈来愈多的应用于继电器中,为了区别能用肉眼判断机械动作的电磁型继电器才引入了“静态继电器”的概念。
★ 器件展示:
★ 器件介绍:
当输入量(如电压、电流等)达到规定值时,使被控制的输出电路导通或断开的电器。
它具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
★ 结构原理:
电磁继电器一般由 电磁铁,衔铁,弹簧片,触点 等组成的,其工作电路由低压控制电路和高压工作电路两部分构成。
只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。
这样吸合、释放,从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
1-铁心 2-旋转棱角 3-释放弹簧 4-调节螺母 5--衔铁
6-动触点 7-静触点 8-非磁性垫片 9-线圈
常用的电磁式继电器有电压继电器、中间继电器和电流继电器。
★分类介绍:
1.电压继电器
电压继电器用于电力拖动系统的电压保护和控制。
其线圈并联接入主电路,感测主电路的线路电压;触点接于控制电路,为执行元件。
按吸合电压的大小,电压继电器可分为过电压继电器和欠电压继电器。
过电压继电器(FV)用于线路的过电压保护,其吸合整定值为被保护线路额定电1.05~1.2倍。
当被保护的线路电压正常时,衔铁不动作;当被保护线路的电压高于额定值,达到过电压继电器的整定值时,衔铁吸合,触点机构动作,控制电路失电,控制接触器及时分断被保护电路。
欠电压继电器(KV)用于线路的欠电压保护,其释放整定值为线路额定电压的0.1~0.6倍。
当被保护线路电压正常时,衔铁可靠吸合;当被保护线路电压降至欠电压继电器的释放整定值时,衔铁释放,触点机构复位,控制接触器及时分断被保护电路。
零电压继电器是当电路电压降低到5%~25%U N时释放,对电路实现零电压保护。
用于线路的失压保护。
中间继电器实质上是一种电压继电器。
它的特点是触点数目较多,电流容量可增大,起到中间放大(触点数目和电流容量)的作用。
2.电流继电器
电流继电器用于电力拖动系统的电流保护和控制。
其线圈串联接入主电路,用来感测主电路的线路电流;触点接于控制电路,为执行元件。
电流继电器反映的是电流信号。
常用的电流继电器有欠电流继电器和过电流继电器两种。
欠电流继电器(KA)用于电路起欠电流保护,吸引电流为线圈额定电流30%~65%,
释放电流为额定电流10%~20%,因此,在电路正常工作时,衔铁是吸合的,只有当电流降低到某一整定值时,继电器释放,控制电路失电,从而控制接触器及时分断电路。
过电流继电器(FA)在电路正常工作时不动作,整定范围通常为额定电流1.1~4倍,当被保护线路的电流高于额定值,达到过电流继电器的整定值时,衔铁吸合,触点机构动作,控制电路失电,从而控制接触器及时分断电路。
对电路起过流保护作用。
★使用场景:
选用原则:
1.先了解必要的条件
①控制电路的电源电压,能提供的最大电流;
②被控制电路中的电压和电流;
③被控电路需要几组、什么形式的触点。
选用继电器时,一般控制电路的电源电压可作为选用的依据。
控制电路应能给继电器提供足够的工作电流,否则继电器吸合是不稳定的。
2.查阅有关资料确定使用条件后,可查找相关资料,找出需要的继电器的型号和规格号。
若手头已有继电器,可依据资料核对是否可以利用。
最后考虑尺寸是否合适。
3.注意机箱容积。
若是用于一般用电器,除考虑机箱容积外,小型继电器主要考虑电路板安装布局。
对于小型电器,如玩具、遥控装置则应选用超小型继电器产品。
