时间继电器工作原理及使用注意事项在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
时间继电器可分为通电延时型和断电延时型两种类型。
空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s 两种) ，它结构简单,但准确度较低。
当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。
空气经出气孔被迅速排出。
时间继电器的使用注意事项：1.必须按接线端子图正确接线、核对继电器额定电压与将接的电源电压是否相符，直流型注意电源极性。
2.对于晶体管时间继电器，延时刻度不表示实际延时值，仅供调整参考。
若需精确的延时值，需在使用时先核对延时数值。
3.JS7-A时间继电器由于无刻度，故不能准确地调整延时时间，同时气室的进排气孔也有可能被尘埃堵住而影响延时的准确性，应经常清除灰尘及油污。
4.JS7- 1A, JS7-2A系列时间继电器只要将电磁线圈部分转动180°即可将通电延时改为断电延时方式。
5.JS11－系列通电延时继电器，必须在分断离合器电磁铁线圈电源时才能调节延时值;而JS11一口2系列断电延时继电器，必须在接通离合器电磁铁线圈电源时才能调节延时值。
时间继电器的接线注意事项：第一、控制接线，你把它看成直流继电器来考虑。
空气阻尼式时间继电器结构及工作原理
空气阻尼式时间继电器是利用空气阻尼原理获得延时的。
空气阻尼时间继电器由电磁机构、延时机构、触头系统三部分组成。
延时方式有通电延时和断电延时两种。
对于通电延时型时间继电器，当线圈得电时，其延时动合触点要延时一段时间才闭合，延时动断触点要延时一段时间才断开。
当线圈失电时，其延时动合触点快速断开，延时动断触点快速闭合。
对于断电延时型时间继电器，当线圈得电时，其延时动合触点快速闭合，延时动断触点快速断开。
当线圈失电时，其延时动合触点要延时一段时间再断开，延时动断触点要延时一段时间再闭合。
断电延时型结构及工作原理见下图：当线圈1通电后，衔铁3连同推板5被铁心2吸引向下吸合，上方微动开关4压下，使上方微动开关触头快速转换。
同时在空气室10内与橡皮膜9相连的活塞杆6也快速向下移动，带动杠杆7左端快速上移，微动开关14的延时常开触点立刻闭合，常闭触点立刻断开。
当线圈断电时，微动开关4快速复位，在空气室10内与橡皮膜9相连的活塞杆6在弹簧8作用下也向上移动，由于橡皮膜下方的空气淡薄形成负压，起到空气阻尼的作用，因此活塞杆只能缓慢向上移动，移动速度由进气孔12的大小而定，可通过调整螺钉11调整。
经过一段延时后，活塞13才能移到最上端，并通过杠杆7压动开关14，使其常开触点延时断开，常闭触点延时闭合。
继电器的知识继电器(Relay)，也称电驿，是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
继电器有多种分类方法，今天我们按照它的工作原理或结构特征给大家介绍几种常用继电器。
一、热继电器热继电器是利用电流通过发热元件时产生热量而使内部触点动作的。
热继电器主要用于电气设备发热保护，如电动机过载保护。
热继电器由电热丝、双金属片、导板、测试杆、推杆、动触片、静触片、弹簧、螺钉、复位按钮和整定旋钮等组成。
只有流过发热元件的电流超过一定值（发热元件额定电流值）时，内部机构才会动作，使常闭触点断开（或常开触点闭合），电流越大，动作时间越短。
热继电器的发热元件额定电流可以通过整定旋钮来调整。
1.外形与接线端2.铭牌参数的识读热、电磁和固态继电器的脱扣级别与时间控制电路的电器开关元件的使用类型3.型号与参数4.选用热继电器在选用时，可遵循以下原则：①在大多数情况下，可选用两相热继电器（对于三相电压，热继电器可只接其中两相）。
对于三相电压均衡性较差、无人看管的三相电动机，或与大容量电动机共用一组熔断器的三相电动机，应该选用三相热继电器。
②热继电器的额定电流应大于负载（一般为电动机）的额定电流。
③热继电器的发热元件的额定电流应略大于负载的额定电流。
④热继电器的整定电流一般与电动机的额定电流相等。
对于过载容易损坏的电动机，整定电流可调小一些，为电动机额定电流的60%～80%；对于启动时间较长或带冲击性负载的电动机，所接热继电器的整定电流可稍大于电动机的额定电流，为其1.1～1.15倍。
时间继电器的定义及分类时间继电器是指继电器从获得输入信号开始，到触头动作有一定延时，其延时又符合准确度要求的继电器，它实际上是一种带有延时触点的电压继电器，其延时特性有通电延时和断电延时两种；其触头亦有瞬时动作和延时动作两种，时间继电器一般作为辅助元件使用于各种保护和自动装置中，使被控制元件的动作得到所需要的延时。
在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
时间继电器可分为通电延时型和断电延时型两种类型。
空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s两种) ，它结构简单,但准确度较低。
当线圈通电（电压规格有ac380v、ac220v 或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。
空气经出气孔被迅速排出。
时间继电器按动作原理可分以下两类：1.机械式时间继电器。
它又可分为阻尼式（包括油阻尼式、空气阻尼式或气囊式、电磁阻尼式）、水银式、钟表式和双金属片式等四种。
2.电气式时间继电器。
它又可分为电动式、计数器式、热敏电阻式和阻容式（包括电磁式、电子式）等四种。
目前应用较广的有电磁阻尼式、空气阻尼式、电动机式和电子式时间继电器。
按延时方式可分为以下两类：1.通电延时型。
该继电器线圈在获得输入信号（或通电）后，立即开始延时，待延时完，其执行部分（即触头）才输出信号（即动作）。

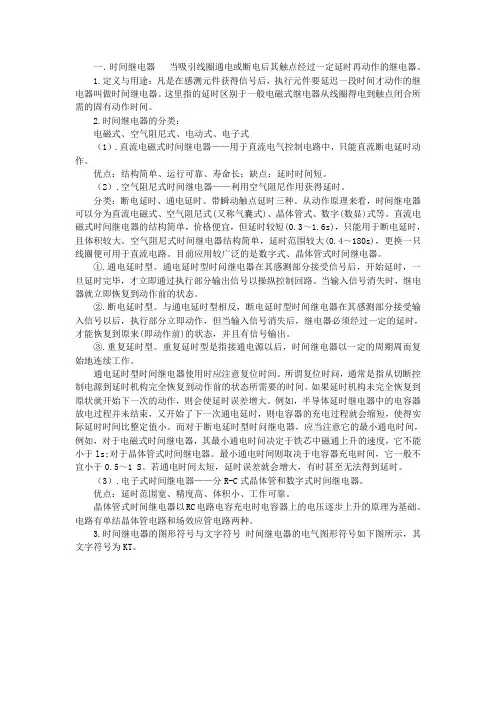

一．时间继电器当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。

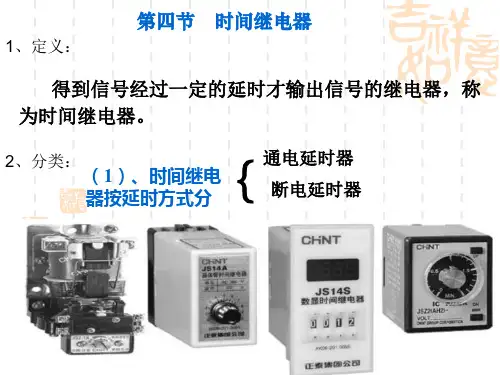

1.定义与用途：凡是在感测元件获得信号后，执行元件要延迟一段时间才动作的继电器叫做时间继电器。
这里指的延时区别于一般电磁式继电器从线圈得电到触点闭合所需的固有动作时间。
2.时间继电器的分类：电磁式、空气阻尼式、电动式、电子式（1）.直流电磁式时间继电器——用于直流电气控制电路中，只能直流断电延时动作。
优点：结构简单、运行可靠、寿命长；缺点：延时时间短。
（2）.空气阻尼式时间继电器——利用空气阻尼作用获得延时。
分类：断电延时、通电延时、带瞬动触点延时三种。
从动作原理来看，时间继电器可以分为直流电磁式、空气阻尼式(又称气囊式)、晶体管式、数字(数显)式等。
直流电磁式时间继电器的结构简单，价格便宜，但延时较短(0.3～1.6s)，只能用于断电延时，且体积较大。
空气阻尼式时间继电器结构简单，延时范围较大(0.4～180s)，更换一只线圈便可用于直流电路。
目前应用较广泛的是数字式、晶体管式时间继电器。
①.通电延时型。
通电延时型时问继电器在其感测部分接受信号后，开始延时，一旦延时完毕，才立即通过执行部分输出信号以操纵控制回路。
当输入信号消失时，继电器就立即恢复到动作前的状态。
②.断电延时型。
与通电延时型相反，断电延时型时间继电器在其感测部分接受输入信号以后，执行部分立即动作，但当输入信号消失后，继电器必须经过一定的延时，才能恢复到原来(即动作前)的状态，并且有信号输出。
③.重复延时型。
重复延时型是指接通电源以后，时间继电器以一定的周期周而复始地连续工作。
通电延时型时间继电器使用时应注意复位时间。
所谓复位时问，通常是指从切断控制电源到延时机构完全恢复到动作前的状态所需要的时间。
如果延时机构未完全恢复到原状就开始下一次的动作，则会使延时误差增大。
例如，半导体延时继电器中的电容器放电过程并未结束，又开始了下一次通电延时，则电容器的充电过程就会缩短，使得实际延时时间比整定值小。

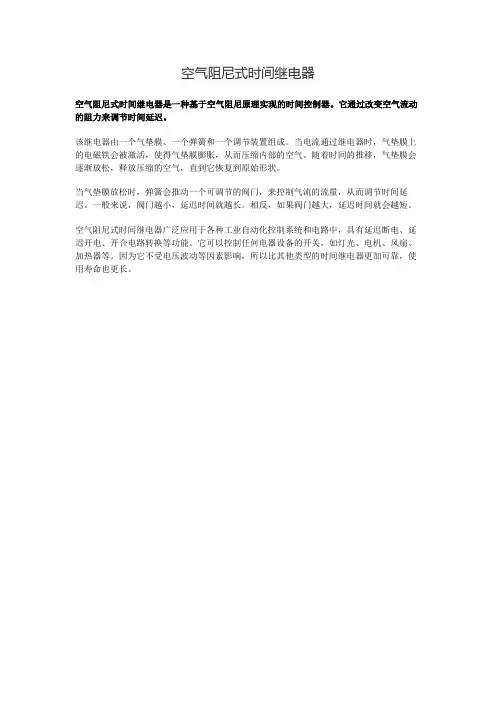

空气阻尼式时间继电器
空气阻尼式时间继电器是一种基于空气阻尼原理实现的时间控制器。
它通过改变空气流动的阻力来调节时间延迟。
该继电器由一个气垫膜、一个弹簧和一个调节装置组成。
当电流通过继电器时，气垫膜上的电磁铁会被激活，使得气垫膜膨胀，从而压缩内部的空气。
随着时间的推移，气垫膜会逐渐放松，释放压缩的空气，直到它恢复到原始形状。
当气垫膜放松时，弹簧会推动一个可调节的阀门，来控制气流的流量，从而调节时间延迟。
一般来说，阀门越小，延迟时间就越长。
相反，如果阀门越大，延迟时间就会越短。
空气阻尼式时间继电器广泛应用于各种工业自动化控制系统和电路中，具有延迟断电、延迟开电、开合电路转换等功能。
它可以控制任何电器设备的开关，如灯光、电机、风扇、加热器等。
因为它不受电压波动等因素影响，所以比其他类型的时间继电器更加可靠，使用寿命也更长。
空气阻尼式时间继电器工作原理1. 什么是空气阻尼式时间继电器？好啦，今天咱们要聊聊一种非常神奇的小玩意儿——空气阻尼式时间继电器。
听到这个名字，可能你会觉得它好像来自外太空，但其实它在咱们的日常生活中可常见得很。
就像你家里的洗衣机、微波炉、空调等等，里面可能都有它的身影。
简单来说，空气阻尼式时间继电器就是一个帮助控制时间的“小助手”，它能让设备在设定的时间后自动开启或关闭，非常贴心。
2. 工作原理大揭秘2.1 结构小讲解好，现在咱们来扒一扒它的结构。
空气阻尼式时间继电器其实是一个非常聪明的小家伙。
它的核心部分就是一个空气阻尼装置，这个装置看起来可能像个小盒子，里面有个小活塞和一个充满空气的腔体。
别小看这空气，虽然它看不见摸不着，但却能发挥大作用。
你可以把它想象成一个被压在气球里的小橡皮泥，气球越充气，小橡皮泥的压力就越大。
2.2 原理解析那么，这些空气是怎么帮忙计时的呢？其实原理很简单。
空气阻尼式时间继电器通过空气的流动来实现时间的控制。
具体来说，就是当你启动继电器时，空气会在装置里慢慢流动，而这个过程是有速度的。
空气流动得快，继电器就会很快完成计时；流动得慢，计时就会久一点。
这就像你在沙漏里看沙子流动一样，流得快就短，流得慢就长。
3. 空气阻尼的神奇之处3.1 高效稳定空气阻尼式时间继电器的优势可不是吹的。
首先，它非常稳定。
因为空气的流动是很均匀的，这就像你在平静的湖面上划船一样，不会受到很多外界因素的影响。
而且，这种设计非常简单，故障率低，维护也方便。
就像你家里的钟表，走得准，而且不容易坏，这就是它的魅力所在。
3.2 使用的灵活性再来说说使用的灵活性。
空气阻尼式时间继电器不仅可以用于家用电器，还可以应用到工业设备中。
比如，在一些大型机械设备上，它可以帮助控制工作时间，保证设备在合适的时间内自动停机或开机。
这就像你做饭时定时器的作用，只不过它的“厨艺”更高级，更专业。
4. 总结总而言之，空气阻尼式时间继电器就是这样一个神奇又实用的小玩意儿。
空气阻尼式时间继电器延时原理空气阻尼式时间继电器是一种常用的电气设备，用于实现电路的延时控制。
其原理是利用空气阻尼器的阻尼作用来实现时间延迟。
本文将详细介绍空气阻尼式时间继电器的原理和工作方式。
空气阻尼式时间继电器由电磁铁、阻尼器和触点组成。
当继电器被通电时，电磁铁产生磁场，吸引触点闭合，使电路通电。
而当继电器停止通电时，电磁铁的磁场消失，触点打开，电路断开。
这是一个普通的继电器工作原理，与其他继电器并无不同。
然而，空气阻尼式时间继电器的特殊之处在于其内部的阻尼器。
阻尼器由一个空气密封的腔体和一个可移动的阻尼片组成。
当继电器通电时，电磁铁的磁场会使阻尼片受到吸引力，将其压紧在腔体内。
这样，阻尼器内的空气被压缩，阻尼片移动受到阻尼作用。
由于阻尼器的存在，触点的闭合和打开速度就会受到一定的延迟。
延时的时间取决于阻尼器的设计和空气的阻尼程度。
一般来说，阻尼器的阻尼片越厚，空气的阻尼程度越大，延时时间就越长。
通过调整阻尼器的结构和空气的压缩程度，可以实现不同的延时时间。
空气阻尼式时间继电器的延时原理是利用阻尼器的阻尼作用来控制触点的闭合和打开时间。
当继电器通电时，阻尼器内的阻尼片受到吸引力，触点闭合的时间会被延长。
反之，当继电器停止通电时，阻尼器内的阻尼片由于没有吸引力的作用，会迅速恢复到原来的位置，触点打开的时间也会被延长。
这种延时原理使得空气阻尼式时间继电器在一些需要延时控制的电路中得到广泛应用。
例如，在工业自动化控制系统中，空气阻尼式时间继电器可以用于控制机器的启动和停止时间，使机器能够按照预定的时间顺序运行。
在家庭电器中，空气阻尼式时间继电器可以用于控制电灯的延时关闭，延长电灯的使用寿命。
空气阻尼式时间继电器是一种利用空气阻尼原理实现延时控制的电气设备。
通过调整阻尼器的结构和空气的压缩程度，可以实现不同的延时时间。
这种延时原理使得空气阻尼式时间继电器在工业自动化控制和家庭电器中得到广泛应用。
早期在交流电路中常采用空气阻尼型时间
继电器,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
凡是继电器感
测元件得到动作信号后，其执行元件（触头）要延迟一段时间才动作的继电器称为时间
继电器目前最常用的为大规模集成电
路型成的时间继电器，它是利用阻容原理来实现延时动作。
在交流电路中往往采用变压器来降压，集成电路做为核心器件，其输出采用小型电磁继电器，使得产品的性能及可靠性比早期的空气阻尼型时间继电器要好
的多，产品的定时精度及可控性也提高很多。
随着单片机的普及，目前各厂家相继采用单片机为时间继电器的核心器件，而且产品的可控性及定时精度完全可以由软件来调整，所以未来的时间继电器将会完全由单片机
来取代。
特点
1、空气阻尼式时间继电器又称为气囊
式时间继电器，它是根据空气压缩产生的阻
力来进行延时的，其结构简单，价格便宜，延时范围大（0.4~180s），但延时精确度低。
2、电磁式时间继电器延时时间短
（0.3~1.6s），但它结构比较简单，通常用在断电延时场合和直流电路中。
3、电动式时间继电器的原理与钟表类似，它是由内部电动机带动减速齿轮转动而获得延时的。
这种继电器延时精度高，延时范围宽（0.4~72h），但结构比较复杂，价格很贵。
4、晶体管式时间继电器又称为电子式时间继电器，它是利用延时电路来进行延时的。
这种继电器精度高，体积小。
时间继电器可分为通电延时型和断电延时型两种
类型。
以空气阻尼式时间继电器为例来说明时间继电器的工作原理空气阻尼型时间继电器的延时范围大(有0.4～60s 和0.4～180s两种) ，它结构简单,但准确度较低。
当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开
始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼
作用而缓慢下降。
经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。
空气经出气孔被迅速排出。
时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合
或断开其被控线路的继电器。
分类
a,电磁时间继电器：当线圈加上信号后，通过减缓电磁铁的磁场变化而后的延时的
时间继电器。
b,电子时间继电器：由分立元件组成的电子延时线路所构成的时间
继电器，或由固体延时线路构成的时间继电器。
c,混合式时间继电器：由电子或固体延时线路和电磁继电器组合构成
的时间继电器。
