2019-2020年九年级物理全册同步练习：15.3.1串联和并联

人教版九年级物理全一册《15.3串联和并联》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．以上说法都错2．关于连接电路的顺序和必须采取的措施，下列说法中正确的是( ) A．必须是从电源正极开始，依次接好各电路元件B．必须是从电源负极开始，依次接好各电路元件C．在连接电路的过程中，开关应该闭合D．在连接电路的过程中，开关必须断开3．下列说法正确的是A．公路边的灯要亮一起亮，要灭一起灭，所以这些灯一定是串联的B．点亮的节日小彩灯串上取下任一个，一串都不亮了，它们是串联的C．并联电路中，若一个用电器断路，则其余用电器也不可能工作D．家中的电灯、电视机、电冰箱等电器设备之间是串联的4．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A．用电器B．导线C．电源D．开关5．如图所示电路中，三个灯泡都并联的是（）A．B．C．D．6．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起，如图所示的电路设计可行的是（）A． B．C．D．7．如图，当开关S闭合时灯L1发光，L2不亮，则发生故障的原因可能是（）A．L1被短路B．L2被短路C．L1灯丝断了D．L2灯丝断了8．当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，这说明L1，L2是并联关系，且S2控制L2，即S2与L2串联，符合要求的电路图为（）A．B． C．D．9．如图中的电路图中，与实物图相对应的是（）A．B．C．D．10．一实物电路如图所示，与之相对应的电路图应是（）A．B．C．D．二、填空题11．某小区的门禁电路主要由门外的刷卡器、门内的按钮开关和电子锁组成（如图所示），无论是刷卡还是按动按钮开关，均可单独控制电子锁中电流的通断。

人教版九年级物理全一册《15.3串联和并联》同步练习题（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．很多小区安装了自动售水机，售水机既可以通过刷卡闭合“感应”开关，也可以通过投币闭合“投币”开关，刷卡或投币后按“灌装”键接通供水电机取水；光线较暗时“光控”开关自动闭合，接通灯泡提供照明。

如图所示，下列电路符合要求的是（）A．B．C．D．2．如图所示的电路中，则下列说法中错误的是（）A．S闭合后，L1、L2并联，且都能发光B．S闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则两灯都能正常发光3．电动自行车电池不能长时间充电，为了保证充电安全，小明设计了如图所示的定时充电器：用定时器手动设置充电时间。

若定时器中有电流通过时，充电器将停止充电；反之，可以正常充电。

针对该充电器的设计方案，下面说法不正确的是（）A．充电时，定时器在电路中相当于一根导线B．充电时，指示灯与充电器串联C．定时器在电路中相当于一个开关D．停止充电时，充电器处于短路状态4．下列有关各图的说法，正确的是（）A．如图甲，充电宝给手机电池充电时手机电池相当于电源B．如图乙，用酒精灯加热试管里的水，产生的水蒸气将试管塞冲向空中。

在这个过程中，能量转化的顺序为：内能—化学能—机械能C．如图丙，开关S闭合后，灯L1、L2都不发光D．如图丁，轻质小球被用毛皮摩擦过的橡胶棒吸引，说明小球一定带正电5．下列操作能使图中的小灯泡L1和L2组成并联电路的是（）A．闭合开关S1、S2和S3B．只闭合开关S1和S2C．只闭合开关S1和S3D．只闭合开关S36．小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（）A．一定并联B．一定串联C．可能串联D．无法判断7．如图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。

15.3 串联和并联一．选择题（共12小题）1．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”、“交友不慎”两个圆形模块。

用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。

下列有关分析正确的是（）A．两个模块相当于电源，彼此并联B．两个模块相当于电源，彼此串联C．两个模块相当于开关，彼此并联D．两个模块相当于开关，彼此串联2．如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（）A．甲、丁B．乙、丁C．甲、丙D．丙、丁3．如图所示的电路图，下列说法中不正确的是（）A．闭合S2，断开S1、S3时，两灯串联B．闭合S1、S3，断开S2时，两灯并联C．闭合S1、S2，断开S3时，两灯并联D．闭合S2、S3，断开S1时，L l发光而L2不发光4．如图电路中，闭合开关后两灯并联且都能发光的是（）A．B．C．D．5．如果一个开关能同时控制三盏灯的亮与灭，则这三盏灯（）A．一定串联B．一定并联C．并联或串联都可能D．无法判断6．为了扩大学生的知识面，拓展学生分析问题和解决问题的能力，学校最近购置了几百台电脑。

为保护校产，我校在微机室设置前后两扇门，只有当两扇门都关上时（关上一道门相当于闭合一个开关），办公室内的指示灯才会亮，表明门都关上了。

下列四幅图中符合要求的电路图是（）A．B．C．D．7．小明和同组同学对串联和并联电路进行比较，在保持电源电压不变的条件下，他们所记录的实验结果如下。

你认为其中不可能的是（）A．在串联电路中，当两灯都发光时，取下一盏，另一盏会熄灭B．在串联电路中再串联一个小灯泡，接通电路后，原来的灯发光会变暗C．在并联电路中，当两灯都发光时，取下一盏，另一盏会熄灭D．在并联电路中，当两灯都发光时，取下一盏，另一盏不会熄灭8．公交车的设计要充分考虑人的安全。

电动公共汽车的动力来源于电动机，新型公交车前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。

人教版九年级物理全一册《15.3串联和并联》同步练习题（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，开关能同时控制两盏灯，且两盏灯是并联的电路是（）A．B．C．D．2．下列说法错误的是（）A．教室里的照明灯和电扇是并联的B．夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的C．一条大街上的路灯总是同时亮，同时灭，它们一定都是串联的D．一条电路中的两盏电灯原本都发光，其中一盏灯的灯丝断了，另一盏灯也同时不亮，这两盏灯一定是串联的3．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开4．在连接串、并联电路的实验中，下列做法中没有必要的是（）A．开关应是断开的B．画好电路图，确认电路图无误后，再根据电路图连接电路C．连接电路时，一定要从电源正极出发，直至电源负极D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路5．如图所示，闭合开关后电路中的灯泡都能发光的是（）A．B．C．D．6．小明打开家里的抽油烟机时，发现抽油烟机的灯是熄灭的，但此时抽油烟机的压缩机仍在继续工作。

关于抽油烟机的灯和压缩机的连接方式，下列判断正确的是（）A．一定是串联B．一定是并联C．可能并联，也可能串联D．条件不足，无法判断7．分析如图所示的电路图，判断下列说法中正确的是（）A．开关S1控制整个电路B．开关S2控制整个电路C．电动机与小灯泡工作时互不影响D．开关S1、S2都闭合时，电动机与小灯泡是串联的8．如图所示，小灯泡L1和L2连接入电路中，电源由两节干电池串联而成，则下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，只有一盏灯能发光C．要使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则电路发生短路9．如图所示是定时课间音乐播放装置的原理图。

人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L2并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．课外兴趣小组设计了一种具有冷风、热风两种功能的电吹风电路，如图所示（表示电热丝，表示电动机），若为了节省能源只开冷风，则开关所处状态说法正确的是（）A．S1、S2均闭合B．S1、S2均断开C．S1断开、S2闭合D．S1闭合、S2断开3．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。

则指示灯与开关的连接方式（）A．一定是串联B．一定是并联C．可能是串联D．可能是并联4．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理．下列电路设计最合理的是（）A．B．C．D．5．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（）A．并联B．可以串联也可以并联C．串联D．无法判定6．如下图所示的四个电路，下列说法中正确的是（）A．甲图中，当开关闭合时，只有L1、L3两灯能发光B．乙图中，当闭合开关S1、S2、S3、S4、S5、S6，发生电源短路C．丙图中，同时闭合S1、S3，L1、L2并联D．丁图中，当两个开关闭合时，只有L1发光7．学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。

照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。

下列说法正确的是（）A．两个LED灯串联更好B．停电时，蓄电池把电能转化为化学能C．充电时，蓄电池是电源D．应急灯发光时，LED灯是消耗电能的装置8．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。

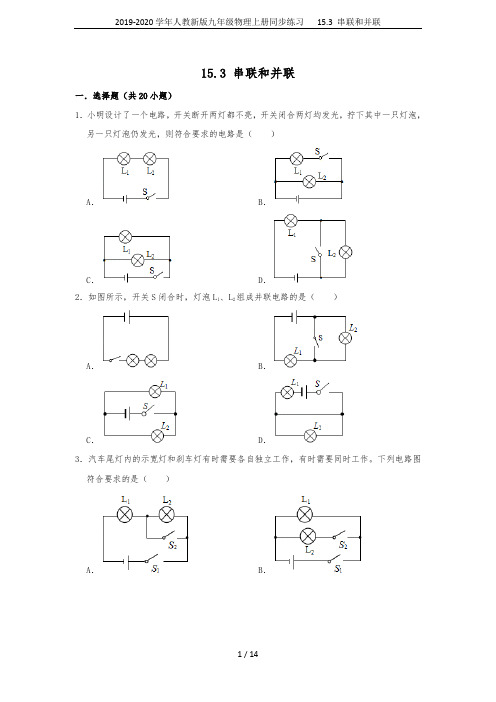

15.3 串联和并联一．选择题（共20小题）1．小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是（）A．B．C．D．2．如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）A．B．C．D．3．汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。

下列电路图符合要求的是（）A．B．C．D．4．如图是电吹风的简化电路图，其中M是吹风机，R是电热丝。

由电路图可知（）A．只将开关S1闭合，吹出的是热风B．M和R是串联在电路中的C．将S1和S2都闭合，吹出的是热风D．开关S2可以控制整个电路5．2017年我市成功创建全国文明城市，全市倡导文明出行，过人行道时行人应遵守交通信号灯指示。

小华发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中符合上述要求的是（）A．B．C．D．6．小明为养鸡场设计报警电路。

养鸡场的前、后门分别装有开关S1，S2，动物闯入时开关会自动闭合。

要求：只要动物闯入任意一个门，电铃都能响起报警。

图中符合设计要求的是（）A．B．C．D．7．家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图，其中合理的是（）A．B．C．D．8．下列电路中两个灯泡都能够独立工作的是（）A．B．C．D．9．电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。

以下电路符合要求的是（）A．B．C．D．10．小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作。

关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（）A．一定是串联B．一定是并联C．有时是串联，有时是并联D．不能判断是串联还是并联11．学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。

第3节串联和并联知能演练提升能力提升1.下列各电路图中能反映出L1、L2并联,开关S断开后L1仍能发光的是()2.如图所示,电路分析错误的是()A.当断开S1、S2,闭合S3时,R1与R2为串联B.当断开S3,闭合S1、S2时,R1与R2为并联C.当断开S1,闭合S2、S3时,R1与R2为串联D.只要同时闭合S1、S3,就会出现短路现象3.(2017·山东枣庄中考)如图所示,与实物一致的电路图是()4.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。

为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。

则下图所设计的四个简化电路图中最符合要求的是()5.右图是医院病房与护士值班室的示意图,病人需要护理时,只要按床边的按钮开关就能及时通知护士:1号床的病人按下开关S1,护士值班室的灯L1亮;2号床的病人按下开关S2,护士值班室的灯L2亮。

下列电路图符合要求的是()6.图中的电路图和实物图相对应的是()7.如图所示,公交车后门左右扶杆上各装有一个相当于开关的按钮。

当乘客按下任一按钮时,铃声响起,提醒司机有人要下车。

符合要求的电路是()8.按下图所示的实物图画出电路图。

探究创新★9.游乐园里有一种游戏,铁棒在螺旋金属管里穿行,若不小心铁棒碰到金属管壁,灯会亮、铃会响。

小军经过观察发现,这套游戏装置除了小灯泡和电铃外,还有两节干电池,而铁棒和金属管可以看作是一个开关。

请你把猜想的这个游戏装置的电路图画在虚线框中,并根据你猜想的电路图把图中的实物图连接完整。

10.图甲是演示手握金属棒可以产生电流的实验装置,位于左侧的铁棒、铝棒和铜棒分别与检流计的正接线柱相连,位于右侧的铜棒、铝棒、铁棒分别与检流计的负接线柱相连。

实验装置中六根金属棒跟检流计的线路连接方式如图乙所示。

通过检流计可以观察电路中的电流大小及方向。

小云用该实验装置进行实验的步骤如下:首先用左手握住左侧的铁棒,右手握住右侧的铝棒,发现检流计指针发生了偏转。

人教版九年级物理全一册《15.3串联和并联》同步练习题（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如下是小明对身边的一些电路工作情况进行观察分析后作出的判断，其中不正确．．．的是（）A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们一定是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们一定是串联的C．电冰箱的压缩机跟冰箱内的照明灯泡之间是并联的D．一般家庭中都要安装几盏照明灯和其他家用电器，这些家用电器使用时互不影响，它们一定是并联的2．小兵听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿灯交通信号灯的电路产生了浓厚的兴趣，经过观察、思考，他画出了如图所示红、绿灯连接的电路图，你认为正确的是（）A．B．C．D．3．抽油烟机有两个开关，使用时，有时需要照明灯和排气扇同时工作，有时需要它们独立工作，如图所示的电路中符合要求的是（）A．B．C．D．4．小明家中有一个电动玩具小车，车上有两个开关S1、S2。

小明发现同时闭合开关S1、S2时，小车前进（电动机工作），车上的灯亮；只闭合开关S1时，小车前进，车上的灯不亮；只闭合开关S2时，小车不动，车上的灯也不亮。

图中能正确模拟电动玩具小车的电路是（）A．B．C ．D ．5．在如图所示的电路中，下列说法正确的是（ ）A ．当闭合开关S 1、S 2、S 3时，电源短路B ．当只闭合开关S 1、S 2时，L 1、L 2并联C ．当只闭合开关S 2、S 3时，L 1、L 2串联D ．当只闭合开关S 1、S 3时，L 1、L 2串联6．如图所示电路中，小明同学连好电路，闭合开关S ，发现两灯均不亮。

他取一根导线，分别连接ab ，bc ，cd 和bd 两点，两灯依然不亮。

当导线连接ac 两点时，灯L 2亮，L 1不亮。

由此可以判定（ ）A ．灯L 1与开关都处于断路B ．灯L 2与开关都处于断路C ．灯L 1与开关都处于短路D ．灯L 2与开关都处于短路7．1S 为声控开关（有声闭合、无声断开），2S 为光控开关（夜间闭合、白天断开），要利用这两个开关控制楼道灯，使夜间有居民经过时，左侧的楼道灯和右侧的走廊灯“自动亮起”，白天经过则不会亮起，该楼道的电路图为图中的（ ）A ．B ．C ．D ．8．某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风但只闭合“热风”开关，电吹风机不会工作，该电吹风机内部的电路连接可以是图中的（ ）A ．B ．C ．D ．二、填空题9．如图示电路中，开关1S 控制小灯泡 ，开关2S 控制小灯泡 ，开关3S 控制小灯泡 。

人教版九年级物理全一册《15.3串联和并联》同步练习题（附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小红发现坐在汽车副驾驶座上不系安全带时，汽车仪表盘会发出声音报警，提醒乘客系安全带，其实汽车副驾驶座椅下有压力开关S1，当坐上人时压力开关S1闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。

下列电路图设计最合理的是（）A．B．C．D．2．油烟机里有照明灯和电动机。

它们既能单独工作，又能同时工作，下列设计的电路符合要求的是（）A．B．C．D．3．利用“光控开关”和“声控开关”可以有效节约居民楼内楼道的照明灯用电。

其中“光控开关”能在光线暗时自动闭合，光线充足时自动断开；“声控开关”能在有声时自动闭合，无声时自动断开。

如图的电路中设计最合理的是（）A．B．C．D．4．如图所示的电路中，要使R1、R2串联，应闭合的开关是（）A．只闭合S1B．只闭合S2C．只闭合S3D．S1、S2、S3全部闭合5．如图所示的四个电路中，属于并联电路的是（）A．B．C．D．6．智能手机解锁时，可以通过指纹开关S1解锁，也可以通过密码开关S2来解锁，若解锁成功则屏幕灯L 发光。

小明设计的以下电路符合要求的是（）A．B．C．D．7．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是()A．B．C．D．8．下列物体通常情况下属于导体的是（）A．铅笔芯B．塑料三角板C．玻璃杯D．橡皮9．破壁机可以瞬间击破食物的细胞壁，在破壁机上设置了安全开关S1和工作开关S2，当食物放入破壁机的容器中并放在主机上时，安全开关S1自动闭合，安全指示灯亮起；再闭合工作开关S2，电动机启动；安全开关S1断开时，安全指示灯与电动机均不工作，如下图所示的电路图中，符合上述要求是（）A．B．C．D．10．如图所示电路，不属于并联电路的是（）．A．B．C．D．二、填空题11．家庭电路中，客厅中的灯和控制它的开关是联的；放学晚归，远看如长龙、照亮你归家之路的一盏盏路灯之间是联的。

人教版九年级物理全一册《15.3串联和并联》同步练习题（含有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．教室里又四盏电灯，打开或关闭其中任意一盏灯，都不影响其他三盏灯，则这四盏灯的连接方式是（）A．串联B．并联C．串并联都可以D．无法确定2．甲、乙两个办公室为了互相传呼方便，在两个办公室各装了一个电铃，要使两个办公室的任何一方按开关都能使对方的电铃发声，正确的电路图是（图中的虚线表示房间的墙壁）A．B．C．D．3．微波炉的炉门开关S1断开，控制开关S2闭合时，微波炉不工作，S1与S1都闭合时，微波炉正常工作，图中符合要求的电路是（）A．B．C．D．4．如图所示为小区安装的门禁系统。

内部车辆可以被自动识别而启动横杆，视为自动开关S1闭合；外来车辆需要门卫人员按动按钮才能启动横杆，视为手动开关S2闭合。

两种情况都可以分别启动横杆，则该门禁系统内部电路最接近图中的（）A．B．C．D．5．如图的电路中，开关S闭合后，三盏电灯并联的电路是（）A．B．C．D．6．学校化学实验室有危化品储藏室，储藏室的门有两把锁，必须两位工作人员同时打开才能启动电动机开锁进入。

下列图中，哪个电路图是正确的（）A．B．C．D．7．关于教室内的电灯、开关、饮水机之间的连接方式，下列说法正确的是（）A．用一个开关控制的六盏灯之间是串联的B．各盏灯与饮水机之间是并联的C．被不同开关控制的各盏灯之间是串联的D．开关与被控制的灯之间是并联的8．新型电动公共汽车的动力来源于电动机。

它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。

如图中符合要求的电路是（）A．B．C．D．二、填空题9．航天重工研制的110吨无人驾驶矿卡，科技创新让无人驾驶闯入“无人区”。

（1）调试柴油发动机的过程中，飞轮转了8000转，则该过程中发动机做次功，共完成个冲程；（2）检修同侧前后两个方向灯时，发现有一个不亮，说明这两灯一定是（选填“串联”或“并联”），该矿卡用水来冷却发动机，这是利用水的大，这一特点工作。
