人教版九年级物理全一册《15.3串联和并联》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．以上说法都错2．关于连接电路的顺序和必须采取的措施，下列说法中正确的是( ) A．必须是从电源正极开始，依次接好各电路元件B．必须是从电源负极开始，依次接好各电路元件C．在连接电路的过程中，开关应该闭合D．在连接电路的过程中，开关必须断开3．下列说法正确的是A．公路边的灯要亮一起亮，要灭一起灭，所以这些灯一定是串联的B．点亮的节日小彩灯串上取下任一个，一串都不亮了，它们是串联的C．并联电路中，若一个用电器断路，则其余用电器也不可能工作D．家中的电灯、电视机、电冰箱等电器设备之间是串联的4．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A．用电器B．导线C．电源D．开关5．如图所示电路中，三个灯泡都并联的是（）A．B．C．D．6．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起，如图所示的电路设计可行的是（）A． B．C．D．7．如图，当开关S闭合时灯L1发光，L2不亮，则发生故障的原因可能是（）A．L1被短路B．L2被短路C．L1灯丝断了D．L2灯丝断了8．当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，这说明L1，L2是并联关系，且S2控制L2，即S2与L2串联，符合要求的电路图为（）A．B． C．D．9．如图中的电路图中，与实物图相对应的是（）A．B．C．D．10．一实物电路如图所示，与之相对应的电路图应是（）A．B．C．D．二、填空题11．某小区的门禁电路主要由门外的刷卡器、门内的按钮开关和电子锁组成（如图所示），无论是刷卡还是按动按钮开关，均可单独控制电子锁中电流的通断。

人教版物理九年级第十五章第3节串联和并联同步训练一、选择题1. 关于电路的连接方法，下列说法正确的是（）A. 家中的电视和空调，可能是串联，也可能是并联B. 家用小汽车的车头灯和车尾灯一定是并联C. 马路上同一路口的红绿灯一定是串联D. 教室里的日光灯一定是串联2. 下列关于串联电路的说法中，错误的是（）A. 各用电器是逐个顺次地连接起来的B. 若一个用电器短路，其余用电器仍可能通电工作C. 开关可使电路中的各灯泡同时发光或同时熄灭D. 连接电路时，可以不使用开关3. 关于生活中一些电路的连接，下列判断不正确的是（）A. 教室里的日光灯与控制它的开关是串联的B. 节日的夜晚，装扮小树的小彩灯是串联的C. 家里的电视与电饭煲在使用时互不影响，所以它们是并联的D. 只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关是并联的4. 下面列举的常见电路中，一定属于串联的是（）A. 节日里装饰建筑物的一串小彩灯B. 家中厨房里的电冰箱和电烤箱C. 家庭中的电灯D. 城区主要街道两旁的路灯5. 下列关于并联电路的说法中，错误的是（）A. 并联电路中各用电器是并列连接起来的B. 若其中一个用电器断路，其余的用电器也不可能通电工作C. 并联电路分干路和支路D. 并联电路中各支路的用电器工作时互不影响6. 何灵峰为了探究电动玩具汽车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成，则该玩具车电路中电动机与指示灯（）A. 可以确定，一定是串联B. 可以确定，一定是并联C. 可以确定，串联、并联都行D. 需要再次断开开关，转动车轮，观察指示灯是否发光，才能判断7. 两个小灯泡连接在电路中，无法观察到他们是串联还是并联。

闭合开关时，两灯都正常发光，以下判断正确的是（）A. 若灯两端电压都相等，则两灯肯定是串联B. 若流过灯的电流相等，则两灯肯定是串联C. 若取下一根导线两灯都熄灭，则原来两灯肯定是串联D. 若取下一灯，另一灯不亮，则原来两灯肯定是串联8. 如图所示，开关S的作用是（）A. 控制整个电路B. 控制灯L1C. 控制灯L2D. 控制L1和L29. 汽车转向前，司机会拨动方向盘下方的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。

人教版九年级物理全一册《15.3串联和并联》同步测试题及答案一、单选题1．为保护学生视力，降低近视发生的概率，教室里安装了护眼灯。

教室各电学器材，与护眼灯串联的是（）A．电子白板B．饮水机C．电风扇D．控制护眼灯的开关2．学校甬路旁边的路灯，不仅美观，还很环保，这些路灯总是同时亮，同时熄灭。

它们的连接方式是（）A．串联B．并联C．既可以串联也可以并联D．既不是串联也不是并联3．如图所示的电路，当开关闭合，两灯之间属于串联的是（）A．B．C．D．4．如图所示的四个电路中,闭合开关S,三盏灯属于并联的是()A．B．C．D．5．如图所示电路图中，开关S闭合后，两盏灯不是并联的是（）A．B．C．D．6．如果要求开关S1、S2都可以独立控制同一盏灯，下列电路图中正确的是（）A．B．C．D．7．很多家庭都安装了智能门锁，按指纹或输入密码都可以启动电动机打开锁扣，实现开门的功能。

如图所示电路图中符合要求的是（）A．B．C．D．8．如图所示是小玲家的洗衣机。

小玲发现，只有关上洗衣机的筒门，按启动开关洗衣机才能工作，打开筒门时按启动开关洗衣机不能工作。

若将筒门看做开关S1，启动开关看做开关S2，小玲设计的四个电路中正确的是（）A．B．C．D．9．某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。

在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。

关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（）A．B．C．D．10．如图所示的电蚊拍，具有灭蚊和照明的双重功能．当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用；当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用．下列电路设计符合这种要求的( )A．B．C．D．11．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，上面的灯L1 和下面的灯L2均已发光。

人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L2并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．课外兴趣小组设计了一种具有冷风、热风两种功能的电吹风电路，如图所示（表示电热丝，表示电动机），若为了节省能源只开冷风，则开关所处状态说法正确的是（）A．S1、S2均闭合B．S1、S2均断开C．S1断开、S2闭合D．S1闭合、S2断开3．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。

则指示灯与开关的连接方式（）A．一定是串联B．一定是并联C．可能是串联D．可能是并联4．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理．下列电路设计最合理的是（）A．B．C．D．5．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（）A．并联B．可以串联也可以并联C．串联D．无法判定6．如下图所示的四个电路，下列说法中正确的是（）A．甲图中，当开关闭合时，只有L1、L3两灯能发光B．乙图中，当闭合开关S1、S2、S3、S4、S5、S6，发生电源短路C．丙图中，同时闭合S1、S3，L1、L2并联D．丁图中，当两个开关闭合时，只有L1发光7．学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。

照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。

下列说法正确的是（）A．两个LED灯串联更好B．停电时，蓄电池把电能转化为化学能C．充电时，蓄电池是电源D．应急灯发光时，LED灯是消耗电能的装置8．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。

第3节串联和并联1.小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作。

关于冰箱里的灯和压缩机的连接方式,下列判断正确的是()A.一定是串联B.一定是并联C.有时是串联,有时是并联D.不能判断是串联还是并联2.如图所示的电路,下列判断正确的是()A.闭合开关S1、S3,断开开关S2时,灯L1、L2串联B.闭合开关S2,断开开关S1、S3时,灯L1、L2并联C.闭合开关S1、S2,断开开关S3时,灯L1亮,L2不亮D.同时闭合开关S1、S2、S3时,电源短路3.图中的电路图和实物图相对应的是()4.在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的。

它们的连接方式是联,原因是它们(选填“能”或“不能”)独立工作。

5.教室里的日光灯是联的,街上的路灯是联的。

6.将图中的各器材连成电路。

要求:L1灯和L2灯并联;开关S1只控制L1灯,开关S2控制L1灯和L2灯。

7.根据图甲所示的电路图连接图乙中的实物元件。

1.(2018·江苏常州中考)小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示。

关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是()A.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯串联B.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯并联C.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯串联D.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯并联2.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。

为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。

则下图所设计的四个简化电路图中最符合要求的是()3.右图是医院病房与护士值班室的示意图,病人需要护理时,只要按床边的按钮开关就能及时通知护士:1号床的病人按下开关S1,护士值班室的灯L1亮;2号床的病人按下开关S2,护士值班室的灯L2亮。

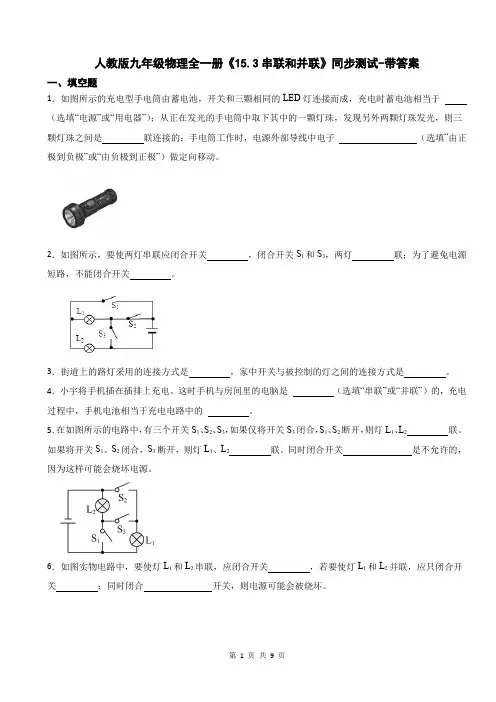

人教版九年级物理全一册《15.3串联和并联》同步测试-带答案一、填空题1．如图所示的充电型手电筒由蓄电池，开关和三颗相同的LED灯连接而成，充电时蓄电池相当于（选填“电源”或“用电器”）；从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠发光，则三颗灯珠之间是联连接的：手电筒工作时，电源外部导线中电子（选填“由正极到负极”或“由负极到正极”）做定向移动。

2．如图所示，要使两灯串联应闭合开关，闭合开关S1和S3，两灯联；为了避免电源短路，不能闭合开关。

3．街道上的路灯采用的连接方式是，家中开关与被控制的灯之间的连接方式是。

4．小宇将手机插在插排上充电。

这时手机与房间里的电脑是（选填“串联”或“并联”）的，充电过程中，手机电池相当于充电电路中的。

5．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2联。

如果将开关S1、S2闭合，S3断开，则灯L1、L2联。

同时闭合开关是不允许的，因为这样可能会烧坏电源。

6．如图实物电路中，要使灯L1和L2串联，应闭合开关，若要使灯L1和L2并联，应只闭合开关；同时闭合开关，则电源可能会被烧坏。

7．如图所示的几幅电路图，其中属于串联电路的是，属于并联电路。

8．花园住宅小区的单元梯口安装了防盗门，并装有电子对讲系统。

假设有客人要找502号房间的主人，他站在楼梯口按下有502的按钮，则502房间里的门铃就响了，主人在房间内接电话问清来人情况后，按下二个开关就能开启楼梯防盗门。

假如防盗门的开启由电动机完成，而且电路中只有一个电源。

根据的现象，我们可以判断电铃和电动机是连接的。

二、单选题9．如图所示为一种新型“水温感应龙头”。

自带水流发电电源。

当水流温度低于40℃。

感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。

下列电路设计能实现该功能的是（）A．B．C．D．10．现代智能手机通常支持密码、指纹、人脸等多种解锁方式，任选一种方式解锁成功后即可正常使用手机。

九年级物理上册《第十五章串联和并联》同步练习及答案-人教版学校:___________班级：___________姓名：___________考号：___________（1）串联电路①定义：把用电器逐个顺次连接起来的电路叫做串联电路②特点：a．电流路径只有一条，无干路和支路之分；b．用电器之间相互影响；c．开关在任何位置的作用一样．（2）并联电路①定义：把用电器并列的连接的电路，称为并联电路．②特点：a．电流路径有两条或两条以上，有干路和支路之分；b．各支路上用电器之间互不影响；c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路．（3）混联电路定义：电路中既有串联部分又有并联部分的电路称为混联电路．一、单选题1．家庭电路中使用电视机、洗衣机、冰箱等，它们是如何接在电路中的（）A．串联B．并联C．视具体情况而定D．既不是串联，也不是并联2．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯两端的电压相等C．通过两灯的电流相等D．通过两灯的电流不相等3．两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路（）A．一定是串联电路B．一定是并联电路C．可能是串联，也可能是并联D．条件不足无法判断4．现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯指示．小天发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中合理的是（）A．B．C．D．5．如图所示的电路图，下列说法正确的是（）A．只闭合S1、S3时，灯L1和L2串联B．只闭合S2两灯并联C．3个开关同时闭合会发生短路D．同时闭合S2和S3，断开S1时，灯泡L2发光6．如图所示的电路中有两只灯泡L1、L2，现要使两只灯泡并联连接，下列做法正确的是（）A．闭合S1、S3，断开S2B．闭合S1、S2，断开S3C．闭合S2、S3，断开S1D．闭合S2，断开S1、S37．如图所示的电路中，闭合开关S后，下列说法正确的是（）A．灯L1两端的电压可能大于灯L2两端的电压B．通过L1灯的电流可能大于L2灯的电流C．L1、L2两灯泡并联D．若L1灯丝烧断，L2灯仍能正常发光8．如图所示，某实验小组根据所学知识研究一个有盖的木盒内部的电路连接情况，盒盖上可看到两只灯泡和一个开关(导线的连接和电源隐藏在盒内)，开关闭合，下列说法不正确的是( )A．如果两灯都亮，两灯可能是串联，也可能是并联B．若用电压表测得两灯的电压相等，则两灯一定是并联C．若用电压表测得两灯的电压不相等，则两灯一定是串联D．若用电流表测量通过两灯的电流不相等，则两灯一定是并联二、多选题9．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（）A．一定是串联B．一定是并联C．串联、并联都可能D．不可能是并联10．关于生活中的一些电路连接，下列判断正确的是（）A．节日的夜晚，装扮天安门城楼的彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且的声音时才亮，所以声控开关、光控开关及灯是串联的三、填空题11．小明家的卫生间新安装了“浴霸”，它上面有换气扇、取暖灯和照明灯，这些装置之间是 (选填“串”或“并”)联的，判断的依据是；换气扇工作时将电能主要转化为能。

人教版九年级物理全一册《15.3串联和并联》同步测试-含答案一、单选题1．如图所示的电路中，当开关S1、S2断开或闭合时，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L3并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，一段时间后，若再无声音则自动断开．下图中能让电灯要么一直熄灭，要么一直亮，要么在光线较暗且有声音时才亮的电路是A．B．C．D．3．图中的电动独轮车依靠电力驱动，低碳环保。

当电源开关S闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关S1自动闭合，电动机工作，独轮车才开始运动。

下列电路设计符合上述要求的是（）A．B．C．D．4．如图所示电路，闭合开关S，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（）A．电流表A只测量灯L2的电流B．电流表A1的示数比A的大C．小灯泡L1和L2组成并联电路D．灯L1被短路时，L2正常发光5．关于摩擦起电和电路，下列说法正确的是（）A．导体容易导电是因为内部有大量的自由电荷B．两个带电小球相互排斥，说明两个小球一定都带正电C．用毛皮摩擦橡胶棒的过程中，橡胶棒失去电子而带上正电D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的6．电动自行车两制车手柄中各有一只开关S1、S2，在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。

下列电路设计符合要求的是（）A．B．C．D．二、填空题7．电冰箱是家庭里常见的电器之一。

当打开电冰箱的门，电冰箱内的灯就亮；将门关上，灯就不亮。

由此可知，打开电冰箱的门相当于将控制灯的闭合。

电冰箱主要靠压缩机来制冷，那么，压缩机和灯之间的连接方式是（填“串联”或“并联”）。

8．如图所示是街头手机充电宝租用柜，多个充电宝在柜中充电时，可将它们视为（选填“电源”或“用电器”），各充电宝之间的连接方式是联。

人教版九年级物理全一册《15.3串联和并联》同步测试题含答案一、选择题1．如果电路中有两个用电器，下列说法正确的是（）A．闭合开关S后，两灯同时亮一定是串联B．闭合开关S后，两灯同时亮一定是并联C．闭合开关S后，两灯同时亮可能是串联D．闭合开关S后，两灯同时亮一定不是并联2．如图所示，灯泡L1、L2串联的电路是（）A． B． C． D．3．下列说法正确的是（）A．在金属导体中，自由电子移动方向与电流方向相同B．教室时照明用的日光灯它们总是并联连接的C．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的D．甲轻质小球与带正电的乙轻质小球相互吸引，则甲一定带负电荷4．如图所示，要使灯泡L1和L2组成串联电路，对开关开闭情况说法正确的是（）A．只闭合S1B．只闭合S2C．同时闭合S1和S3D．同时闭合S2和S35．如图所示电路中如果闭合S1、S2，断开S3，那么（）A．只有L1亮B．只有L2亮C．L1和L2均亮D．L1和L2均不亮6．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（）A．只闭合S1B．只闭合S2C．同时闭合S1S2S3D．只闭合S1S37．“红灯停，绿灯行，交通路牌要看清。

”遵守交通规则是每个公民的责任。

某十字路口安装有红灯和绿灯，下列电路中，符合实际要求的设计是（）A．B．C．D．8．如图所示电路中，下列说法正确的是（）A．该电路的连接是正确的B．该电路中两灯是并联的C．要使两灯组成串联电路，应拆掉导线deD．要使两灯组成并联电路，应将导线bc的c端改接到d端二、填空题9．道路两侧的树上和商店门前五光十色的彩灯，扮靓了我们的城市，当一个彩灯熄灭后，其他灯却能依然发光，但如果取下任一个彩灯，整串彩灯都会熄灭，它们是由许多小彩灯（选填“串联”、“并联”）而成，且这类彩灯灯丝下方有一根与灯丝（选填“串联”、“并联”）的特殊金属丝，灯丝断裂后，电流从金属丝中通过，因而其他彩灯仍能发光。

人教版九年级物理全一册《15.3串联和并联》同步练习题（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如下是小明对身边的一些电路工作情况进行观察分析后作出的判断，其中不正确．．．的是（）A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们一定是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们一定是串联的C．电冰箱的压缩机跟冰箱内的照明灯泡之间是并联的D．一般家庭中都要安装几盏照明灯和其他家用电器，这些家用电器使用时互不影响，它们一定是并联的2．小兵听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿灯交通信号灯的电路产生了浓厚的兴趣，经过观察、思考，他画出了如图所示红、绿灯连接的电路图，你认为正确的是（）A．B．C．D．3．抽油烟机有两个开关，使用时，有时需要照明灯和排气扇同时工作，有时需要它们独立工作，如图所示的电路中符合要求的是（）A．B．C．D．4．小明家中有一个电动玩具小车，车上有两个开关S1、S2。

小明发现同时闭合开关S1、S2时，小车前进（电动机工作），车上的灯亮；只闭合开关S1时，小车前进，车上的灯不亮；只闭合开关S2时，小车不动，车上的灯也不亮。

图中能正确模拟电动玩具小车的电路是（）A．B．C ．D ．5．在如图所示的电路中，下列说法正确的是（ ）A ．当闭合开关S 1、S 2、S 3时，电源短路B ．当只闭合开关S 1、S 2时，L 1、L 2并联C ．当只闭合开关S 2、S 3时，L 1、L 2串联D ．当只闭合开关S 1、S 3时，L 1、L 2串联6．如图所示电路中，小明同学连好电路，闭合开关S ，发现两灯均不亮。

他取一根导线，分别连接ab ，bc ，cd 和bd 两点，两灯依然不亮。

当导线连接ac 两点时，灯L 2亮，L 1不亮。

由此可以判定（ ）A ．灯L 1与开关都处于断路B ．灯L 2与开关都处于断路C ．灯L 1与开关都处于短路D ．灯L 2与开关都处于短路7．1S 为声控开关（有声闭合、无声断开），2S 为光控开关（夜间闭合、白天断开），要利用这两个开关控制楼道灯，使夜间有居民经过时，左侧的楼道灯和右侧的走廊灯“自动亮起”，白天经过则不会亮起，该楼道的电路图为图中的（ ）A ．B ．C ．D ．8．某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风但只闭合“热风”开关，电吹风机不会工作，该电吹风机内部的电路连接可以是图中的（ ）A ．B ．C ．D ．二、填空题9．如图示电路中，开关1S 控制小灯泡 ，开关2S 控制小灯泡 ，开关3S 控制小灯泡 。
