人教版九年级物理全一册第15章第三节串联和并联同步练习 含答案

人教版九年级物理全一册《15.3串联和并联》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．以上说法都错2．关于连接电路的顺序和必须采取的措施，下列说法中正确的是( ) A．必须是从电源正极开始，依次接好各电路元件B．必须是从电源负极开始，依次接好各电路元件C．在连接电路的过程中，开关应该闭合D．在连接电路的过程中，开关必须断开3．下列说法正确的是A．公路边的灯要亮一起亮，要灭一起灭，所以这些灯一定是串联的B．点亮的节日小彩灯串上取下任一个，一串都不亮了，它们是串联的C．并联电路中，若一个用电器断路，则其余用电器也不可能工作D．家中的电灯、电视机、电冰箱等电器设备之间是串联的4．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A．用电器B．导线C．电源D．开关5．如图所示电路中，三个灯泡都并联的是（）A．B．C．D．6．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起，如图所示的电路设计可行的是（）A． B．C．D．7．如图，当开关S闭合时灯L1发光，L2不亮，则发生故障的原因可能是（）A．L1被短路B．L2被短路C．L1灯丝断了D．L2灯丝断了8．当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，这说明L1，L2是并联关系，且S2控制L2，即S2与L2串联，符合要求的电路图为（）A．B． C．D．9．如图中的电路图中，与实物图相对应的是（）A．B．C．D．10．一实物电路如图所示，与之相对应的电路图应是（）A．B．C．D．二、填空题11．某小区的门禁电路主要由门外的刷卡器、门内的按钮开关和电子锁组成（如图所示），无论是刷卡还是按动按钮开关，均可单独控制电子锁中电流的通断。

人教版九年级物理全一册《15.3串联和并联》同步练习题（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．很多小区安装了自动售水机，售水机既可以通过刷卡闭合“感应”开关，也可以通过投币闭合“投币”开关，刷卡或投币后按“灌装”键接通供水电机取水；光线较暗时“光控”开关自动闭合，接通灯泡提供照明。

如图所示，下列电路符合要求的是（）A．B．C．D．2．如图所示的电路中，则下列说法中错误的是（）A．S闭合后，L1、L2并联，且都能发光B．S闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则两灯都能正常发光3．电动自行车电池不能长时间充电，为了保证充电安全，小明设计了如图所示的定时充电器：用定时器手动设置充电时间。

若定时器中有电流通过时，充电器将停止充电；反之，可以正常充电。

针对该充电器的设计方案，下面说法不正确的是（）A．充电时，定时器在电路中相当于一根导线B．充电时，指示灯与充电器串联C．定时器在电路中相当于一个开关D．停止充电时，充电器处于短路状态4．下列有关各图的说法，正确的是（）A．如图甲，充电宝给手机电池充电时手机电池相当于电源B．如图乙，用酒精灯加热试管里的水，产生的水蒸气将试管塞冲向空中。

在这个过程中，能量转化的顺序为：内能—化学能—机械能C．如图丙，开关S闭合后，灯L1、L2都不发光D．如图丁，轻质小球被用毛皮摩擦过的橡胶棒吸引，说明小球一定带正电5．下列操作能使图中的小灯泡L1和L2组成并联电路的是（）A．闭合开关S1、S2和S3B．只闭合开关S1和S2C．只闭合开关S1和S3D．只闭合开关S36．小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（）A．一定并联B．一定串联C．可能串联D．无法判断7．如图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。

人教版九年级物理全一册《15.3串联和并联》同步练习题（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，开关能同时控制两盏灯，且两盏灯是并联的电路是（）A．B．C．D．2．下列说法错误的是（）A．教室里的照明灯和电扇是并联的B．夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的C．一条大街上的路灯总是同时亮，同时灭，它们一定都是串联的D．一条电路中的两盏电灯原本都发光，其中一盏灯的灯丝断了，另一盏灯也同时不亮，这两盏灯一定是串联的3．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开4．在连接串、并联电路的实验中，下列做法中没有必要的是（）A．开关应是断开的B．画好电路图，确认电路图无误后，再根据电路图连接电路C．连接电路时，一定要从电源正极出发，直至电源负极D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路5．如图所示，闭合开关后电路中的灯泡都能发光的是（）A．B．C．D．6．小明打开家里的抽油烟机时，发现抽油烟机的灯是熄灭的，但此时抽油烟机的压缩机仍在继续工作。

关于抽油烟机的灯和压缩机的连接方式，下列判断正确的是（）A．一定是串联B．一定是并联C．可能并联，也可能串联D．条件不足，无法判断7．分析如图所示的电路图，判断下列说法中正确的是（）A．开关S1控制整个电路B．开关S2控制整个电路C．电动机与小灯泡工作时互不影响D．开关S1、S2都闭合时，电动机与小灯泡是串联的8．如图所示，小灯泡L1和L2连接入电路中，电源由两节干电池串联而成，则下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，只有一盏灯能发光C．要使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则电路发生短路9．如图所示是定时课间音乐播放装置的原理图。

人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L2并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．课外兴趣小组设计了一种具有冷风、热风两种功能的电吹风电路，如图所示（表示电热丝，表示电动机），若为了节省能源只开冷风，则开关所处状态说法正确的是（）A．S1、S2均闭合B．S1、S2均断开C．S1断开、S2闭合D．S1闭合、S2断开3．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。

则指示灯与开关的连接方式（）A．一定是串联B．一定是并联C．可能是串联D．可能是并联4．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理．下列电路设计最合理的是（）A．B．C．D．5．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（）A．并联B．可以串联也可以并联C．串联D．无法判定6．如下图所示的四个电路，下列说法中正确的是（）A．甲图中，当开关闭合时，只有L1、L3两灯能发光B．乙图中，当闭合开关S1、S2、S3、S4、S5、S6，发生电源短路C．丙图中，同时闭合S1、S3，L1、L2并联D．丁图中，当两个开关闭合时，只有L1发光7．学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。

照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。

下列说法正确的是（）A．两个LED灯串联更好B．停电时，蓄电池把电能转化为化学能C．充电时，蓄电池是电源D．应急灯发光时，LED灯是消耗电能的装置8．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。

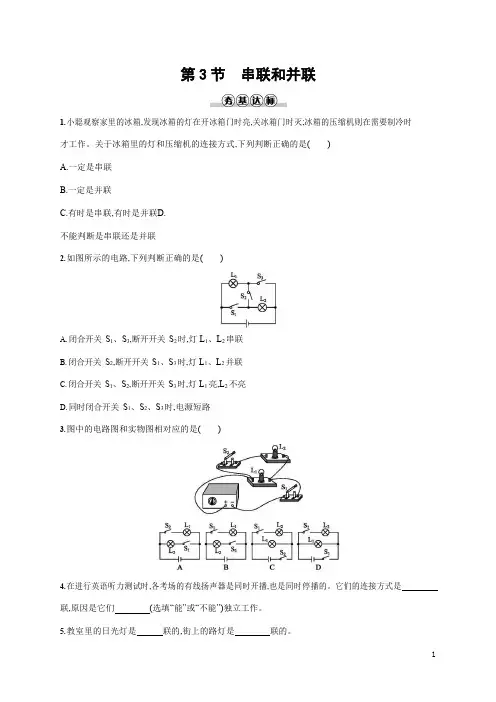

第3节串联和并联1.小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作。

关于冰箱里的灯和压缩机的连接方式,下列判断正确的是()A.一定是串联B.一定是并联C.有时是串联,有时是并联D.不能判断是串联还是并联2.如图所示的电路,下列判断正确的是()A.闭合开关S1、S3,断开开关S2时,灯L1、L2串联B.闭合开关S2,断开开关S1、S3时,灯L1、L2并联C.闭合开关S1、S2,断开开关S3时,灯L1亮,L2不亮D.同时闭合开关S1、S2、S3时,电源短路3.图中的电路图和实物图相对应的是()4.在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的。

它们的连接方式是联,原因是它们(选填“能”或“不能”)独立工作。

5.教室里的日光灯是联的,街上的路灯是联的。

6.将图中的各器材连成电路。

要求:L1灯和L2灯并联;开关S1只控制L1灯,开关S2控制L1灯和L2灯。

7.根据图甲所示的电路图连接图乙中的实物元件。

1.(2018·江苏常州中考)小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示。

关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是()A.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯串联B.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯并联C.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯串联D.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯并联2.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。

为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。

则下图所设计的四个简化电路图中最符合要求的是()3.右图是医院病房与护士值班室的示意图,病人需要护理时,只要按床边的按钮开关就能及时通知护士:1号床的病人按下开关S1,护士值班室的灯L1亮;2号床的病人按下开关S2,护士值班室的灯L2亮。

人教版九年级物理第十五章第3节串联和并联同步练习含答案

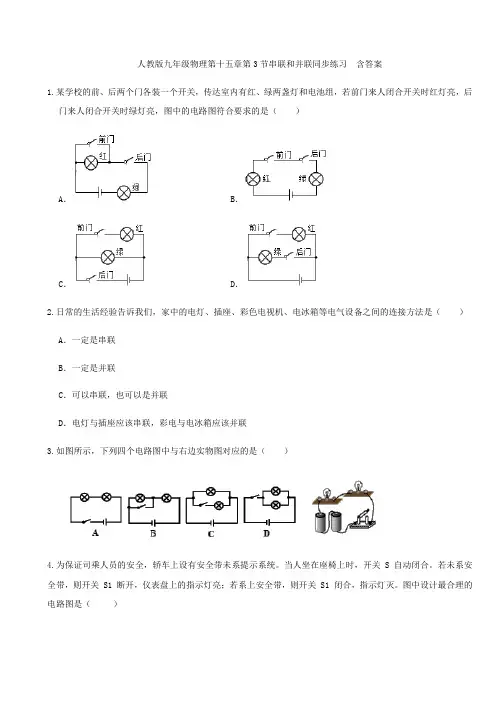

1.某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后
门来人闭合开关时绿灯亮，图中的电路图符合要求的是（）
A．B．
C．D．
2.日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是（）
A．一定是串联
B．一定是并联
C．可以串联，也可以是并联
D．电灯与插座应该串联，彩电与电冰箱应该并联
3.如图所示，下列四个电路图中与右边实物图对应的是（）
4.为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当人坐在座椅上时，开关S 自动闭合。

若未系安全带，则开关 S1 断开，仪表盘上的指示灯亮；若系上安全带，则开关 S1 闭合，指示灯灭。

图中设计最合理的电路图是（）
5.如图所示的电路图，下列说法中不正确的是（）
A．闭合S2，断开S1、S3时，两灯串联
B．闭合S1、S3，断开S2时，两灯并联
C．闭合S1、S2，断开S3时，两灯并联
D．闭合S2、S3，断开S1时，L l发光而L2不发光
6.电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，
电动机停止工作。

以下电路符合要求的是（）
A．B．。

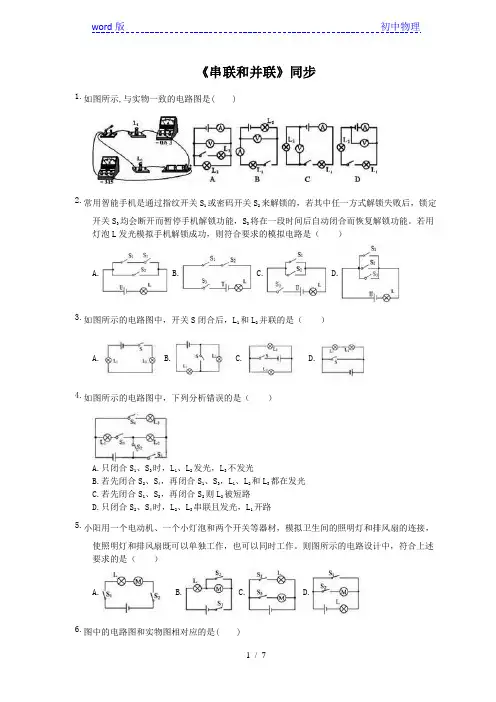

《串联和并联》同步1.如图所示,与实物一致的电路图是()2.常用智能手机是通过指纹开关S或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定1开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。

若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（）A. B. C. D.3.如图所示的电路图中，开关S闭合后，L和L2并联的是（）1A. B. C. D.4.如图所示的电路图中，下列分析错误的是（）A.只闭合S1、S3时，L1、L2发光，L3不发光B.若先闭合S2、S4，再闭合S1、S3，L1、L2和L3都在发光C.若先闭合S1、S3，再闭合S2则L2被短路D.只闭合S2、S4时，L2、L3串联且发光，L1开路5.小阳用一个电动机、一个小灯泡和两个开关等器材，模拟卫生间的照明灯和排风扇的连接，使照明灯和排风扇既可以单独工作，也可以同时工作。

则图所示的电路设计中，符合上述要求的是（）A. B. C. D.6.图中的电路图和实物图相对应的是()7.如图所示的四个电路图中，灯泡 L不能单独发光的是（）1A. B. C. D.8.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。

为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。

则下图所设计的四个简化电路图中最符合要求的是()9.某熨烫机电路主要由发热体、熔丝、控制开关盒等组成，其连接如图所示，其中控制开关盒内有开关、指示灯和分压保护电阻等元件。

当该熨烫机接入家庭电路后，闭合开关，指示灯发光，发热体工作。

现由于某种原因熔丝熔断，发热体不工作，但指示灯仍发光。

下列控制开关盒内元件的连接方式符合要求的是（）A. B. C. D.10.如图所示,公交车后门左右扶杆上各装有一个相当于开关的按钮。

当乘客按下任一按钮时,铃声响起,提醒司机有人要下车。

符合要求的电路是()11.如图所示电路中，甲、乙两处分别接入电流表或电压表。

人教版九年级物理全一册《15.3串联和并联》同步练习题（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如下是小明对身边的一些电路工作情况进行观察分析后作出的判断，其中不正确．．．的是（）A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们一定是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们一定是串联的C．电冰箱的压缩机跟冰箱内的照明灯泡之间是并联的D．一般家庭中都要安装几盏照明灯和其他家用电器，这些家用电器使用时互不影响，它们一定是并联的2．小兵听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿灯交通信号灯的电路产生了浓厚的兴趣，经过观察、思考，他画出了如图所示红、绿灯连接的电路图，你认为正确的是（）A．B．C．D．3．抽油烟机有两个开关，使用时，有时需要照明灯和排气扇同时工作，有时需要它们独立工作，如图所示的电路中符合要求的是（）A．B．C．D．4．小明家中有一个电动玩具小车，车上有两个开关S1、S2。

小明发现同时闭合开关S1、S2时，小车前进（电动机工作），车上的灯亮；只闭合开关S1时，小车前进，车上的灯不亮；只闭合开关S2时，小车不动，车上的灯也不亮。

图中能正确模拟电动玩具小车的电路是（）A．B．C ．D ．5．在如图所示的电路中，下列说法正确的是（ ）A ．当闭合开关S 1、S 2、S 3时，电源短路B ．当只闭合开关S 1、S 2时，L 1、L 2并联C ．当只闭合开关S 2、S 3时，L 1、L 2串联D ．当只闭合开关S 1、S 3时，L 1、L 2串联6．如图所示电路中，小明同学连好电路，闭合开关S ，发现两灯均不亮。

他取一根导线，分别连接ab ，bc ，cd 和bd 两点，两灯依然不亮。

当导线连接ac 两点时，灯L 2亮，L 1不亮。

由此可以判定（ ）A ．灯L 1与开关都处于断路B ．灯L 2与开关都处于断路C ．灯L 1与开关都处于短路D ．灯L 2与开关都处于短路7．1S 为声控开关（有声闭合、无声断开），2S 为光控开关（夜间闭合、白天断开），要利用这两个开关控制楼道灯，使夜间有居民经过时，左侧的楼道灯和右侧的走廊灯“自动亮起”，白天经过则不会亮起，该楼道的电路图为图中的（ ）A ．B ．C ．D ．8．某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风但只闭合“热风”开关，电吹风机不会工作，该电吹风机内部的电路连接可以是图中的（ ）A ．B ．C ．D ．二、填空题9．如图示电路中，开关1S 控制小灯泡 ，开关2S 控制小灯泡 ，开关3S 控制小灯泡 。

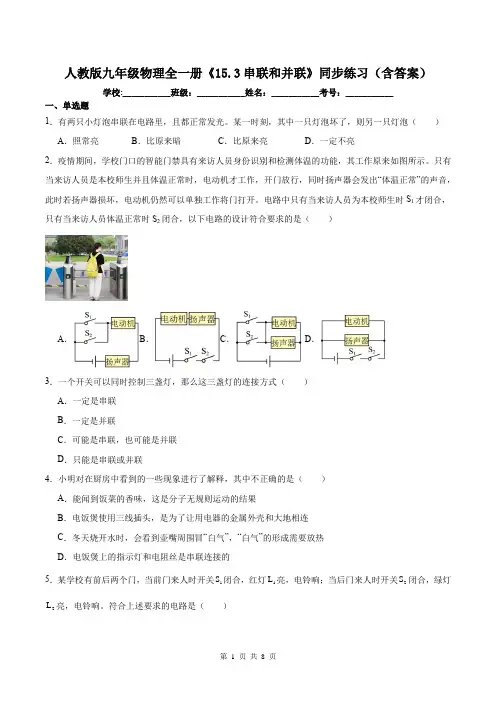

人教版九年级物理全一册《15.3串联和并联》同步练习（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．有两只小灯泡串联在电路里，且都正常发光。

某一时刻，其中一只灯泡坏了，则另一只灯泡（ ） A ．照常亮 B ．比原来暗 C ．比原来亮 D ．一定不亮2．疫情期间，学校门口的智能门禁具有来访人员身份识别和检测体温的功能，其工作原来如图所示。

只有当来访人员是本校师生并且体温正常时，电动机才工作，开门放行，同时扬声器会发出“体温正常”的声音，此时若扬声器损坏，电动机仍然可以单独工作将门打开。

电路中只有当来访人员为本校师生时S 1才闭合，只有当来访人员体温正常时S 2闭合，以下电路的设计符合要求的是（ ）A ．B ．C ．D ．3．一个开关可以同时控制三盏灯，那么这三盏灯的连接方式（ ）A ．一定是串联B ．一定是并联C ．可能是串联，也可能是并联D ．只能是串联或并联4．小明对在厨房中看到的一些现象进行了解释，其中不正确的是（ ）A ．能闻到饭菜的香味，这是分子无规则运动的结果B ．电饭煲使用三线插头，是为了让用电器的金属外壳和大地相连C ．冬天烧开水时，会看到壶嘴周围冒“白气”，“白气”的形成需要放热D ．电饭煲上的指示灯和电阻丝是串联连接的5．某学校有前后两个门，当前门来人时开关1S 闭合，红灯1L 亮，电铃响；当后门来人时开关2S 闭合，绿灯2L 亮，电铃响。

符合上述要求的电路是（ ）A．B．C．D．6．电热水器内部有恒温控制系统和漏电保护系统。

当温度低于预设时，温控开关S1自动闭合；而温度达到预设时，温控开关S1自动断开。

当热水器发生漏电时，漏电保护开关S2自动断开；而无漏电时，漏电保护开关S2自动闭合。

下列电路符合要求的是（）A．B．C．D．7．下列关于如图所示的电路说法错误的是（）A．当只闭合S1时，灯泡L1、L2、L3串联，电压表测L1两端电压B．当只闭合S1、S2时，灯泡L1、L2都不发光，A1无示数，A2有示数C．当只闭合S1、S3时，灯泡L1发光，电流表A1、A2的示数相等D．当S1、S2、S3都闭合时，L1被短接，电流表A1、A2均有示数8．如图所示，灯L1与灯L2的规格相同，下列说法正确的是（）A．S闭合后，灯L2将发生短路，L1会发光B．要使小灯泡L1、L2串联，可去掉导线bC．只改动一根导线，此电路不可能变为灯L1、L2并联D．去掉导线b，在BD间接一个开关S1，S1只能控制L19．在连接串联电路和并联电路过程中，下列哪个步骤是不必要的（）A．开关应是断开的B．必须从电源正极开始连接各元件C．导线头应拧成一股按螺帽旋紧的方向绕在接线柱上D．连接完毕后，要检查电路连接是否正确，不允许发生短路10．如图所示的电路中，要使R1、R2串联，应闭合的开关是（）A．只闭合S1B．只闭合S2C．只闭合S3D．S1、S2、S3全部闭合二、填空题11．如图所示电路中若使L1、L2并联，则应闭合，断开．12．如图所示，是家用电冰箱及其部分电路图．冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制．照明灯与压缩机的连接方式是（选填“串联”“并联”）．冰箱门关闭后，联动开关应该处于状态，当冰箱里的温度高于设定温度时，温控开关会自动（选填“断开”或“闭合”）13．两个灯泡串联时，电流路径有条，当一个灯泡损坏不亮时，另一个灯泡将（填“亮”或“不亮”）；两个灯泡并联，接通电路后，当一个灯泡损坏不亮时，另一个灯泡（填“一定不亮”或“可能不亮”）．14．现在许多宾馆都利用房卡取电，如图所示，只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的，房间里各用电器之间是联的，当房卡从卡槽中拔出时，房间的电路处于状态(选填“通路、断路、或短路”)．15．如图所示电路中，只闭合S1、S2时，灯L1、L2是。

人教版九年级物理全一册《15.3串联和并联》同步练习题（附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小红发现坐在汽车副驾驶座上不系安全带时，汽车仪表盘会发出声音报警，提醒乘客系安全带，其实汽车副驾驶座椅下有压力开关S1，当坐上人时压力开关S1闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。

下列电路图设计最合理的是（）A．B．C．D．2．油烟机里有照明灯和电动机。

它们既能单独工作，又能同时工作，下列设计的电路符合要求的是（）A．B．C．D．3．利用“光控开关”和“声控开关”可以有效节约居民楼内楼道的照明灯用电。

其中“光控开关”能在光线暗时自动闭合，光线充足时自动断开；“声控开关”能在有声时自动闭合，无声时自动断开。

如图的电路中设计最合理的是（）A．B．C．D．4．如图所示的电路中，要使R1、R2串联，应闭合的开关是（）A．只闭合S1B．只闭合S2C．只闭合S3D．S1、S2、S3全部闭合5．如图所示的四个电路中，属于并联电路的是（）A．B．C．D．6．智能手机解锁时，可以通过指纹开关S1解锁，也可以通过密码开关S2来解锁，若解锁成功则屏幕灯L 发光。

小明设计的以下电路符合要求的是（）A．B．C．D．7．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是()A．B．C．D．8．下列物体通常情况下属于导体的是（）A．铅笔芯B．塑料三角板C．玻璃杯D．橡皮9．破壁机可以瞬间击破食物的细胞壁，在破壁机上设置了安全开关S1和工作开关S2，当食物放入破壁机的容器中并放在主机上时，安全开关S1自动闭合，安全指示灯亮起；再闭合工作开关S2，电动机启动；安全开关S1断开时，安全指示灯与电动机均不工作，如下图所示的电路图中，符合上述要求是（）A．B．C．D．10．如图所示电路，不属于并联电路的是（）．A．B．C．D．二、填空题11．家庭电路中，客厅中的灯和控制它的开关是联的；放学晚归，远看如长龙、照亮你归家之路的一盏盏路灯之间是联的。

人教版九年级物理全一册《15.3串联和并联》同步练习题（含有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．教室里又四盏电灯，打开或关闭其中任意一盏灯，都不影响其他三盏灯，则这四盏灯的连接方式是（）A．串联B．并联C．串并联都可以D．无法确定2．甲、乙两个办公室为了互相传呼方便，在两个办公室各装了一个电铃，要使两个办公室的任何一方按开关都能使对方的电铃发声，正确的电路图是（图中的虚线表示房间的墙壁）A．B．C．D．3．微波炉的炉门开关S1断开，控制开关S2闭合时，微波炉不工作，S1与S1都闭合时，微波炉正常工作，图中符合要求的电路是（）A．B．C．D．4．如图所示为小区安装的门禁系统。

内部车辆可以被自动识别而启动横杆，视为自动开关S1闭合；外来车辆需要门卫人员按动按钮才能启动横杆，视为手动开关S2闭合。

两种情况都可以分别启动横杆，则该门禁系统内部电路最接近图中的（）A．B．C．D．5．如图的电路中，开关S闭合后，三盏电灯并联的电路是（）A．B．C．D．6．学校化学实验室有危化品储藏室，储藏室的门有两把锁，必须两位工作人员同时打开才能启动电动机开锁进入。

下列图中，哪个电路图是正确的（）A．B．C．D．7．关于教室内的电灯、开关、饮水机之间的连接方式，下列说法正确的是（）A．用一个开关控制的六盏灯之间是串联的B．各盏灯与饮水机之间是并联的C．被不同开关控制的各盏灯之间是串联的D．开关与被控制的灯之间是并联的8．新型电动公共汽车的动力来源于电动机。

它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。

如图中符合要求的电路是（）A．B．C．D．二、填空题9．航天重工研制的110吨无人驾驶矿卡，科技创新让无人驾驶闯入“无人区”。

（1）调试柴油发动机的过程中，飞轮转了8000转，则该过程中发动机做次功，共完成个冲程；（2）检修同侧前后两个方向灯时，发现有一个不亮，说明这两灯一定是（选填“串联”或“并联”），该矿卡用水来冷却发动机，这是利用水的大，这一特点工作。

人教版九年级物理全一册《15.3串联和并联》同步练习题（带含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．电路中有两盏电灯，且电路无故障，将开关合上后，下列说法正确的是A．若两盏灯同时发光，则两灯一定是串联B．若两盏灯同时发光，则两灯一定是并联C．若只有一盏灯亮，则两灯一定是串联D．若只有一盏灯亮，则两灯一定是并联2．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，外部车辆需要门卫人员按动按钮才能将门打开。

若将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近下图中的（）A．B．C．D．3．小华了解到汽车往往用电路控制警报铃声和提示灯提醒驾乘人员要佩戴安全带，如图，他尝试自己设计该电路的电路图。

根据实际需要，电路中有电铃和提示灯两个用电器、用于代表驾驶位和副驾驶位的安全带卡扣的两个开关（安全带的卡片插入卡槽，表示开关断开），在驾驶位和副驾驶位都有人乘坐时，要满足两个座位中只要有一个座位未佩戴安全带，警报铃响，同时提示灯发光。

小华经过思考设计出了如图所示的四个电路图，其中符合实际需要的最佳方案为（）A．B．C．D．4．关于如图所示的电路，下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，两灯都不亮C．要使L1、L2串联，可去掉导线aD．若将导线M从接线柱B改接到接线柱A上，则S闭合后电路将发生短路5．如下图所示是某实验小组同学在探究“并联电路电流关系”时连接的电路，其中能正确测出通过L2灯电流的是A．B．C．D．6．小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。

小聪发现冰箱的门相当于一个开关，压缩机由温控开关控制。

下列电路图符合上述要求的是（）A．B．C．D．7．小明设计了一款自动感应垃圾桶，两个桶盖由电动机分别提供动力。

人教版九年级物理全一册《15.3串联和并联》同步练习题（带参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是A．只能将两盏灯并联B．只能将两盏灯串联C．两盏灯可以是串联，也可以是并联D．以上说法都不正确2．常用智能手机是通过指纹开关S1或密码开关S2来解锁的。

任一方式解锁前S3是闭合的，当任一方式3次解锁失败后，开关S3就会断开而暂停手机解锁功能。

若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（）A．B．C．D．3．如图所示是某小区的门禁系统。

车辆通过门禁系统识别后，若为内部车辆，道闸自动抬起，车辆进入小区；若为外来车辆，需在岗亭登记，由保安手动按下闸机，车辆才能进入小区。

若将门禁系统和闸机看做开关，下列设计的四个电路中正确的是（）A．B．C．D．4．击剑比赛中，若甲方的剑击中乙方导电服时，乙方指示灯亮（甲方的剑相当于图中的开关“S甲”，控制乙方指示灯“L乙”），反之亦然．图中能反映此工作原理的电路图是（）A．B．C．D．5．如图是玩具汽车的电路图，以下有关说法中正确的是()A．开关S1控制整个电路B．开关S1控制电动机C．开关S1控制灯泡D．开关S2控制电动机6．老师给小龙一个密封盒，其表面可见两个开关S1、S2和两盏灯L1、L2。

为了探究开关和灯在密封盒内是如何连接的，小龙进行了如下操作：先闭合S1，只有灯L1发光；又闭合S2，两灯都发光：再断开S1，两灯都熄灭。

符合上述实验结果的连接方式为（）A．B．C．D．7．在如图所示的电路中，闭合开关，电源会发生短路的是（）A．B．C．D．8．下列关于电路的说法正确的是（）A．在串联电路中开关位置不同，其控制作用也不同B．在并联电路中，支路开关控制本支路用电器C．开关在电路中必须接在电源正极和用电器之间，才能控制用电器D．电动自行车的电机与喇叭之间是串联的二、填空题9．如图所示是手机移动电源（俗称充电宝），给充电宝充电时，充电宝充当的是电路中的（选填“电源”、“用电器”或“开关”）：充电宝的两个输出端的连接方式是联。

人教版九年级物理全一册第十五章第3节串联和并联同步练习含答案1.如图所示，甲、乙、丙分别可能是灯泡L2、电流表或电压表，关于它们的连接情况，下列说法正确的是( )A. 若甲是灯泡L2，乙是电流表，丙是电压表，灯泡L1和L2并联B. 若甲是电流表，乙是灯泡L2，丙是电压表，灯泡L1和L2并联C. 若甲是电压表，乙是灯泡L2，丙是电流表，灯泡L1和L2串联D. 若甲是灯泡L2，乙是电压表，丙是电流表，灯泡L1和L2串联2.如图所示是某实验小组同学在探究“并联电路电流关系”时连接的电路，其中能正确测出通过L2灯电流的是( )A. B.C. D.3.在居民楼的楼道里，夜间如果路灯总是亮着，会造成了很大的浪费。

为了解决这一问题，科技人员制成“光控开关”，天黑时，开关自动闭合，天亮时，自动断开；同时制成“声控开关”，当有人走动发出声音时，开关自动闭合，无人走动时自动断开。

这就能够达到天黑有人走动发出声音时路灯亮起的功能，下列电路图符合以上设计的是( )A. B.C. D.4.小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯．如图所示的电路图中，符合要求的是( )A. B.C. D.5．关于教室里的日光灯之间的连接方法说法中正确的是( )A．所有日光灯之间都是并联B．由一个开关控制两盏灯时两灯串联C．只要灯亮串联、并联都行D．所有灯之间都是串联的6．如图所示是一个简易“选答器”。

一个问题有两个可选择的答案（a）和（b），与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图所示各电路图中符合要求的是( )7.小明同学在了解冰箱内压缩机和灯泡连接情况的过程中，打开冰箱门后，根据____________的现象，可以断定压缩机和灯泡是______联。

其好处是________________________。

8.现在许多宾馆都利用房卡取电，如图所示。

第3节串联和并联一、知识梳理：1．串联和并联(1)串联电路定义：把电路元件逐个__ __连接起来的电路叫做串联电路．电路图：特点：电流有且只有__ __条路径；各串联用电器相互制约，一处断路，整个电路都断开；开关控制__ ____ __，位置改变，控制作用__ __．(2)并联电路定义：把元件__ __地连接起来组成的电路叫做并联电路．电路图：特点：电流至少有__ __路径；各用电器独立工作，互不影响；干路开关控制____ ，支路开关只控制开关所在__ __．注意：不要误以为两个灯泡同时亮，同时灭，就一定是串联电路．其实，若两个灯泡组成并联电路，开关位于干路上，也可以实现两个灯泡同时亮、灭．2．生活中的电路生活实例：(1)马路上的路灯虽然同时亮、同时灭，但某一盏灯烧坏熄灭后，并不影响其他灯发光，所以马路上的路灯是__ __联的．(2)家庭中的用电器大多都是__ __联，开关和用电器是__ __联．(3)装饰居室，烘托欢乐气氛的彩色小灯泡，有些是__ __联．方法技巧：拆除其中的一个用电器，若其他用电器无法工作，是串联；若其他用电器仍能工作，是并联．二、练习：知识点1认识串、并联电路1．下列电路中，属于并联电路的是( )2．如图所示，图甲中的两盏灯是__ __联的；图乙中的两盏灯是__ __联的；图丙中的两盏灯是__ __联的；图丁中的两盏灯是__ __联的．知识点2串、并联电路的特点3．如图所示的电路中，开关S能同时控制电灯和电铃工作的是( )4．如图所示的电路图，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后( ) A．L1发光，L2不发光B．L1不发光，L2发光C．L1和L2都发光D．L1和L2都不发光知识点3连接串、并联电路5．请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路．6．请根据电路图，把实物元件用线连接起来．注意：实物图导线不得交叉．知识点4生活中的电路7．如图是一种用来装饰节日的小彩灯，当一个灯坏了，其他的灯也不会亮，则这些小彩灯的连接方式是( )A．串联B．并联C．串联、并联都有D．不能判断8．学校教室里的六盏灯的连接方式是( )A．都是并联B．都是串联C．两两串联后并联D．两两并联后再串联9．如图所示，要使灯泡L1和L2组成并联电路，应( )A．只闭合S2B．只闭合S1C．只闭合S1和S3D．只闭合S2和S310．与实物图对应的电路图是( )11．小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是( ) A．一定是串联B．一定是并联C．有时是串联，有时是并联D．不能判断是串联还是并联12．行进中的轿车若需右转弯，要先打开右转向灯，这时车的前后两个右转向灯便同时闪烁起来．这两个右转向灯是__ __连接的，这是因为一个灯泡坏了，另一个__ __(填“仍能”或“不能”)发光，起到安全警示的作用．13．如图所示的电路中，开关S1、S2、S3都处于断开位置．若只闭合开关__ __，则灯L1和L2串联；若只闭合__ __，灯L1和L2并联；此电路中不能同时闭合开关__ __．14．如图是小丽同学探究并联电路中的开关的控制作用的实物连接图，请在下面横线上填写当图中开关S1、S2处于以下状态时，灯泡A、B的亮、熄情况：(1)S1断开，S2闭合时__ ____ ____ __；(2)S1闭合，S2断开时___ ____ ____ ____；(3)S1和S2都闭合时____ ____ ____ ____．15．过交通路口要遵守红灯停、绿灯行、黄灯等待的规则，小明同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯，要求红、绿、黄灯可独立发光．他设计了下列电路图，其中正确的是( )A B C D参考答案：一、知识梳理：1．串联和并联(1)串联电路定义：把电路元件逐个__依次__连接起来的电路叫做串联电路．电路图：特点：电流有且只有__一__条路径；各串联用电器相互制约，一处断路，整个电路都断开；开关控制__所有用电器__，位置改变，控制作用__不变__．(2)并联电路定义：把元件__并列__地连接起来组成的电路叫做并联电路．电路图：特点：电流至少有__两条__路径；各用电器独立工作，互不影响；干路开关控制__所有用电器__，支路开关只控制开关所在__支路__．注意：不要误以为两个灯泡同时亮，同时灭，就一定是串联电路．其实，若两个灯泡组成并联电路，开关位于干路上，也可以实现两个灯泡同时亮、灭．2．生活中的电路生活实例：(1)马路上的路灯虽然同时亮、同时灭，但某一盏灯烧坏熄灭后，并不影响其他灯发光，所以马路上的路灯是__并__联的．(2)家庭中的用电器大多都是__并__联，开关和用电器是__串__联．(3)装饰居室，烘托欢乐气氛的彩色小灯泡，有些是__串__联．二、练习：1．A2．图甲中的两盏灯是__串__联的；图乙中的两盏灯是__并__联的；图丙中的两盏灯是__串__联的；图丁中的两盏灯是__并__联的．3．C4．D5．解：6．解：7．A8．A9．C10．A11．B12．__并联__ __仍能__ ．13．__S2__ __S1、S3__ __S2、S3__．14．(1)S1断开，S2闭合时__灯泡A亮__；(2)S1闭合，S2断开时__灯泡A、B都不亮__；(3)S1和S2都闭合时__灯泡A、B都亮__．15．A。

人教版九年级物理全一册《15.3串联和并联》同步练习题（有答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．现在年轻人很爱玩抓娃娃机，当扫码支付（闭合开关1S ）或投币（闭合开关2S ）后，再按下开关3S ，机械手臂（用电动机代替）才会工作向下抓取娃娃，图所示简化电路图中符合要求的是（ ）A ．B ．C ．D ．2．防控疫情期间，为保障小区内居民安全，很多小区安装了门禁系统。

若是小区内部车辆，则由自动开关S 1控制电动机启动横杆；若是外部车辆，需要工作人员检测后按动按钮开关S 2，控制电动机启动横杆。

下列选项中，能正确模拟工作原理的是（ ）A ．B ．C ．D ．3．下列说法中，正确的是（ ）A ．单缸四冲程内燃机飞轮的转速为2400r/min ，则每秒钟对外做功20次B ．马路两旁的路灯晚上同时亮早上同时灭，它们一定是串联的C．由q=Qm公式说明热值与燃料完全燃烧放出的热量成正比D．在春天杨柳絮满天飞属于扩散现象4．下列有关电现象的四幅图中说法正确的是A．玻璃棒和丝绸摩擦时玻璃失去电子带负电，丝绸因有了多余电子而带等量的正电B．闭合电路中电流总是从电源正极流向负极C．图中两个小灯泡属于同一条干路，是串联关系D．三孔插座上方插孔内导线与大地相连，避免用电器外壳带电对人造成伤害5．如图所示，家庭照明灯的一种按键开关上常有一个指示灯．在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置．根据这种按键开关的控制特性，能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是如图中的A．B．C．D．6．如图所示，要使L1和L2两灯并联，必须（）A．闭合S1、S2、S3B．闭合S1、S3C．闭合S2、S3D．闭合S1、S27．小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇,他看到:当冰箱门打开时,照明灯亮而风扇停转;当冰箱门关闭时,照明灯熄而风扇转.为此他设计了下列四个电路图,其中L为照明灯,M为风扇,S为单刀双掷开关.设计合理的是()A．B．C．D．8．某款送餐机器人，先闭合开关S1，电源指示灯亮起，然后再闭合开关S2机器人才能开始送餐工作。

人教版九年级物理全一册《15.3串联和并联》同步测试-含答案一、单选题1．如图所示的电路中，当开关S1、S2断开或闭合时，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L3并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，一段时间后，若再无声音则自动断开．下图中能让电灯要么一直熄灭，要么一直亮，要么在光线较暗且有声音时才亮的电路是A．B．C．D．3．图中的电动独轮车依靠电力驱动，低碳环保。

当电源开关S闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关S1自动闭合，电动机工作，独轮车才开始运动。

下列电路设计符合上述要求的是（）A．B．C．D．4．如图所示电路，闭合开关S，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（）A．电流表A只测量灯L2的电流B．电流表A1的示数比A的大C．小灯泡L1和L2组成并联电路D．灯L1被短路时，L2正常发光5．关于摩擦起电和电路，下列说法正确的是（）A．导体容易导电是因为内部有大量的自由电荷B．两个带电小球相互排斥，说明两个小球一定都带正电C．用毛皮摩擦橡胶棒的过程中，橡胶棒失去电子而带上正电D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的6．电动自行车两制车手柄中各有一只开关S1、S2，在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。

下列电路设计符合要求的是（）A．B．C．D．二、填空题7．电冰箱是家庭里常见的电器之一。

当打开电冰箱的门，电冰箱内的灯就亮；将门关上，灯就不亮。

由此可知，打开电冰箱的门相当于将控制灯的闭合。

电冰箱主要靠压缩机来制冷，那么，压缩机和灯之间的连接方式是（填“串联”或“并联”）。

8．如图所示是街头手机充电宝租用柜，多个充电宝在柜中充电时，可将它们视为（选填“电源”或“用电器”），各充电宝之间的连接方式是联。

人教版物理-九年级全一册-第十五章-第三节-串联和并联-同步练习一、单选题1.信息社会建立在智能化电路的广泛运用基础上。

其实，智能化电路（逻辑电路）同样由开关和用电器组合而成。

在如图所示的电路中如果闭合一个开关表示满足一个条件，指示灯亮表示导致的结果，则下列关于该电路能实现的逻辑功能的描述错误的是（）A. 甲电路；既要......又要......B. 乙电路；只要......就......C. 甲电路；要么......要么......D. 乙电路；或者......或者......2.某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。

下图中符合要求的电路是（）A. B. C. D.3.关于教室里灯的连接，小明认为是并联，下面说法支持他观点的是（）A. 各个灯同时发光，同时熄灭B. 各个灯发光的亮度相同C. 各个灯都由同一个开关控制D. 去掉其中任意一盏灯，其他灯仍能正常发光4.在一个电路中安装了两盏电灯、一个开关、一个电源，闭合开关两盏电灯能正常发光．要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进行了讨论，四个同学都发表了自己的观点．以下哪个观点可以推断这两盏电灯肯定是串联的（）A. 开关能同时控制这两盏灯的亮与灭B. 用电流表分别测出这两盏灯都发光时的电流，发现电流不相等C. 用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压相等D. 用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压不相等5.为了安全，汽车行驶时驾驶员必须系好安全带。

当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。

如图所示的电路图中符合上述设计要求的是（）A. B.C. D.6.用一个开关同时控制两盏灯，其中一盏灯灯丝断了，另一盏灯仍能发光，则这个电路（）A. 一定是并联B. 一定是串联C. 可能并联，可能串联D. 不能确定7.小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）．台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A. B. C. D.8.某校“设计师”社团设计了一种“风速报警装置”，测风探头可在固定的滑槽里上下移动．当风速较小时，仅绿灯亮，电铃不响；当风速增大到一定程度后，绿灯不亮，电铃响发出警报，下列四幅原理图符合要求是（）A. B. C. D.9.如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关闭合．若未系安全带，则开关断开，仪表盘上的指示灯亮起；若系上安全带，则开关事，指示灯熄灭．下列设计比较合理的电路图是（）A. B.C. D.二、多选题10.如图所示，下列说法正确的是（）A.闭合S2，断开S1、S3，灯L1、L2串联B.闭合S1、S3，断开S2，灯L1、I2串联C. 闭合S2、S3，断开S1，只有灯L1亮D. 闭合S1、S2，断开S3，只有灯L1亮11.如图所示，关于电路的连接以下说法正确的是（）A.只闭合开关S1时，灯L1与L2并联B.只闭合开关S2时，灯L1与L2串联C. 只闭合开关S3 时，灯L2与L3串联D. 三个开关都闭合时，灯L1、L2、L3并联12.如图，下列说法正确的是（）A.这是一个串联电路，电压表V2测电源电压B.把图中电压表换成电流表则电路成为并联电路C. 图中电压表V1测L1和L2两端电压之和D. 图中两个电压表的示数一定相同13.如图所示电路，以下说法正确的是（）A. 只接通S1 灯亮，电铃不响B. 只接通S2 灯亮，电铃响C. 只断开S3 灯亮，电铃响D. 只断开S1 灯不亮，电铃响14.一种声光报警器如图所示电路，下列说法正确的是（）A. 闭合开关S1，电灯和电铃串联，电流先流过电灯后流入电铃B. 闭合开关S1，电灯和电铃串联，通过电灯和电铃的电流一样大C. 闭合开关S1和S2，电灯和电铃并联，灯亮铃响D. 闭合开关S1和S2，电灯和电铃并联，灯亮铃不响15.现只有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮、铃不响，则开关都闭合时可能出现的情况是（）A. 铃响灯也亮B. 铃不响灯亮C. 铃不响灯也不亮且烧坏电源和导线D. 铃响灯不亮三、填空题16.某同学设计了一个电子身高测量仪．下列四个电路中，R是定值电阻，R'是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是________理由________．17.“路由器”是一种支持有线和无线连接的网络设备．通过后排接口可以同时连接多台电脑，各接口之间是________（选填“串联”或“并联”）的．18.如图所示电路，闭合开关S后两灯都发光，则L1和L2的连接方式是________，通过两灯的电流________（选填“一定”、“不一定”或“一定不”）相等．19.如图所示，要使灯L1、L2串联应断开________、闭合________，当S2、S3闭合,S1断开时,灯L1、L2 ________联,为了保护电路，不能同时闭合开关________.20.如图所示电路，若要使灯和电铃组成串联电路，只需闭合开关________；若要使灯和电铃组成并联电路，则只需闭合开关________；同时闭合S2、S3，则灯________，电铃________（选填“工作”或“不工作”）．21.在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个开关接在干路上，房间里的电灯、电视等用电器是________联的．四、实验探究题22.小刚和小强在连接串并联电路的实验中（1）在连接过程中，开关应该是________（选填“断开”或“闭合”）的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将________（选填“不会发光”或“会被烧坏”），出现________（选填“开路”或“短路”）现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯________（选填“串联”或“并联”）的正确电路．小强将多余的c导线拆除以后，闭合开关S 时，小电灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D 两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是________. A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路五、综合题23.人们的生活处处离不开电：（1）图1为宾馆房间的取电房卡。

人教版九年级物理全一册《15.3串联和并联》同步测试-带答案一、填空题1．如图所示的充电型手电筒由蓄电池，开关和三颗相同的LED灯连接而成，充电时蓄电池相当于（选填“电源”或“用电器”）；从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠发光，则三颗灯珠之间是联连接的：手电筒工作时，电源外部导线中电子（选填“由正极到负极”或“由负极到正极”）做定向移动。

2．如图所示，要使两灯串联应闭合开关，闭合开关S1和S3，两灯联；为了避免电源短路，不能闭合开关。

3．街道上的路灯采用的连接方式是，家中开关与被控制的灯之间的连接方式是。

4．小宇将手机插在插排上充电。

这时手机与房间里的电脑是（选填“串联”或“并联”）的，充电过程中，手机电池相当于充电电路中的。

5．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2联。

如果将开关S1、S2闭合，S3断开，则灯L1、L2联。

同时闭合开关是不允许的，因为这样可能会烧坏电源。

6．如图实物电路中，要使灯L1和L2串联，应闭合开关，若要使灯L1和L2并联，应只闭合开关；同时闭合开关，则电源可能会被烧坏。

7．如图所示的几幅电路图，其中属于串联电路的是，属于并联电路。

8．花园住宅小区的单元梯口安装了防盗门，并装有电子对讲系统。

假设有客人要找502号房间的主人，他站在楼梯口按下有502的按钮，则502房间里的门铃就响了，主人在房间内接电话问清来人情况后，按下二个开关就能开启楼梯防盗门。

假如防盗门的开启由电动机完成，而且电路中只有一个电源。

根据的现象，我们可以判断电铃和电动机是连接的。

二、单选题9．如图所示为一种新型“水温感应龙头”。

自带水流发电电源。

当水流温度低于40℃。

感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。

下列电路设计能实现该功能的是（）A．B．C．D．10．现代智能手机通常支持密码、指纹、人脸等多种解锁方式，任选一种方式解锁成功后即可正常使用手机。
