PCBA（Printed Circuit Board Assembly）外观检验标准与手法如下：一、外观检验标准元件焊点：焊锡球应符合最小电气间隙，焊锡球应固定在免清除的残渣内或覆盖在保形涂覆下。
焊锡球的直径应≤0.13mm，否则会被拒收。
元件侧立：宽度对高度比例不超过二比一，元件可焊端与PAD表面应完全润湿，元件大于1206类时将被拒收。
元件立碑：片式元件末端翘起（立碑）将无法通过检验。
元件扁平、L形和翼形引脚偏移：最大侧面偏移不大于引脚宽度或0.5mm（0.02英寸），否则会被拒收。
圆柱体端帽可焊端侧面偏移：侧面偏移≤元件直径宽度或PAD宽度25%，否则会被拒收。
片式元件矩形或方形可焊端元件侧面偏移：侧面偏移≤元件可焊端宽度或PAD宽度50%，否则会被拒收。
J形引脚侧面偏移：侧面偏移≤引脚宽度50%，否则会被拒收。
元件反向：元件上的极性点与PCB二极管丝印方向一致，否则将被拒收。
元件锡量过多：最大高度焊点可以超出PAD或延伸至可焊端的端帽金属镀层顶部，但不可延伸至元件体，否则将被拒收。
元件空焊：元件引脚与PAD之间焊接点良湿润饱满，元件引脚无翘起，否则将被拒收。
元件冷焊：回流过程锡膏完全延伸，焊接点上的锡完全湿润且表面光泽，否则将被拒收。
元件少件或多件：BOM清单要求某个贴片位号需要贴装元件却未贴装元件或不需要贴装元件却已贴装元件，将被拒收。
元件损件：任何边缘剥落小于元件宽度或元件厚度25%，末端顶部金属镀层缺失最大为50%（各末端），否则将被拒收。
元件起泡和分层：起泡和分层的区域不超出镀通孔间或内部导线间距的25%，否则将被拒收。
二、外观检验手法目视检验：通过肉眼或低倍放大镜对PCBA进行外观检查，主要查看上述问题点。
自动光学检测（AOI）：通过高倍放大镜和摄像机对PCBA进行自动扫描，对图像进行识别和处理，发现和记录存在的问题。
电子显微镜检测（SEM）：利用电子显微镜对PCBA进行高倍放大，以便发现更细微的问题。
最新PCBA质量检查标准(最)最新PCBA质量检查标准(最完整版)目的：本文档旨在提供一份最新、最完整的PCBA（Printed Circuit Board Assembly，印刷电路板装配）质量检查标准，以确保PCBA产品具备优质和可靠性。
本文档适用于所有与PCBA相关的质量检查工作，包括原材料检查、工艺检查和最终产品检查。
本文档旨在提供一份最新、最完整的PCBA（Printed Circuit Board Assembly，印刷电路板装配）质量检查标准，以确保PCBA产品具备优质和可靠性。
本文档适用于所有与PCBA相关的质量检查工作，包括原材料检查、工艺检查和最终产品检查。
1. 原材料检查1.1 元器件质量检查- 检查元器件是否符合规定的规格和参数要求。
- 检查元器件的包装是否完好无损，无明显的变形或损坏。
- 确认元器件的批次和生产日期，并核实其与采购记录是否一致。
1.2 PCB板材质量检查- 检查PCB板材的厚度是否符合要求。
- 检查PCB板材的颜色、纹理和表面光洁度是否合格。
- 核实PCB板材的型号和批次，并与采购记录进行比对。
1.3 焊料和助焊剂质量检查- 检查焊料和助焊剂的型号和批次，并与采购记录进行比对。
- 检查焊料和助焊剂的保存条件是否符合要求，确保其未过期或受到污染。
2. 工艺检查2.1 手工焊接检查- 检查焊接是否均匀、牢固，焊接点是否完整且无冷焊现象。
- 检查焊接的位置、角度和间距是否符合要求。
2.2 焊接过程控制检查- 确保焊接过程中的温度、时间和压力控制合理，避免过热或冷焊等问题。
- 检查焊接过程中是否有明显的焊接留痕或未焊接到位的情况。
2.3 绝缘和包装检查- 检查绝缘层是否完整且与焊点隔离良好。
- 检查产品的包装是否完好无损，且与运输过程中的标准保持一致。
3. 最终产品检查3.1 外观检查- 检查产品外壳的加工和涂装是否符合要求。
- 检查产品的尺寸、标识和标志是否清晰可辨。
PCBA检验标准(最完整版)第一章：前言PCBA的质量是影响整个电子产品质量的重要因素之一。
为保证PCBA质量，我们需要对其进行严格的检验。
本文将介绍完整的PCBA检验标准，帮助您进行准确、高效、有效的PCBA检验。
第二章：PCBA检验目的2.1 保证产品质量PCBA作为电子产品的核心部件，其质量直接影响整个产品性能的稳定性、可靠性、耐久性和安全性。
2.2 提高产品市场竞争力对PCBA进行全面、准确、有效的检验可以有效降低产品故障率，提高用户体验，提高产品的市场竞争力。
2.3 降低生产成本通过全面检验，可以及时发现问题，减少返修率，最终降低生产成本。
第三章：PCBA检验内容3.1 外观检验外观检验用于判断PCBA外观是否符合要求，主要包括：•确认PCBA板面无明显瑕疵、变形和氧化；•确认PCBA连接部件是否有氧化、变形、松动、断裂等缺陷；•确认焊点是否完整、齐全、无虚焊、错位、多焊等问题。
3.2 尺寸检验尺寸检验用于判断PCBA的尺寸是否符合要求，主要包括：•确认PCBA的长度、宽度及厚度是否符合标准尺寸；•确认组件间距和组件贴附位置是否准确。
3.3 组件安装检验组件安装检验用于确认PCBA组件的安装是否正确，主要包括：•确认组件的安装方向是否正确；•确认组件与PCBA板面焊点是否正确对接；•确认组件是否缺失、脱落或存在异物。
3.4 电气性能检验电气性能检验用于测试PCBA的电气性能，主要包括：•确认PCBA的输入输出是否稳定；•确认电容、电阻及其他元器件的数值是否正常；•确认板间连接电阻是否正常。
3.5 环境适应性检验环境适应性检验用于测试PCBA在不同环境条件下的稳定性和可靠性，主要包括：•确认PCBA在不同温度、湿度、震动和冲击条件下的工作状况；•确认PCBA在不同环境条件下的EMC性能是否正常。
第四章：PCBA检验工具为了保证PCBA检验的准确性，我们需要配备相应的检验工具，主要包括：•显微镜：用于检查焊点情况和检验组件是否正确安装；•万用表：用于测试电气性能和元器件数值；•热风枪：用于检验焊点锡膏情况和测试环境适应性；•多功能测试仪：用于测试电气性能和工作稳定性。
文件批准Approval Record文件修订记录Revision Record:1、目的Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。
2、适用范围Scope:2.1本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。
包括公司内部生产和发外加工的产品。
2.2 特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。
3、定义Definition:3.1标准【允收标准】 (Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。
【理想状况】 (Target Condition)：此组装情形接近理想与完美的组装结果。
能有良好组装可靠度，判定为理想状况。
【允收状况】 (Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。
【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。
3.2 缺陷定义【致命缺陷】(Critical Defect)：指缺陷足以造成人体或机器产生伤害，或危及生命财产安全的缺陷，称为致命缺陷，以CR表示的。
【主要缺陷】(Major Defect)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，以MA表示的。
【次要缺陷】(Minor Defect)：系指单位缺陷的使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，以MI表示的。
3.3焊锡性名词解释与定义：【沾锡】(Wetting) :系焊锡沾覆于被焊物表面，沾锡角愈小系表示焊锡性愈良好。
【沾锡角】 (Wetting Angle) 被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件)，一般为液体表面与其它被焊体或液体的界面，此角度愈小代表焊锡性愈好。

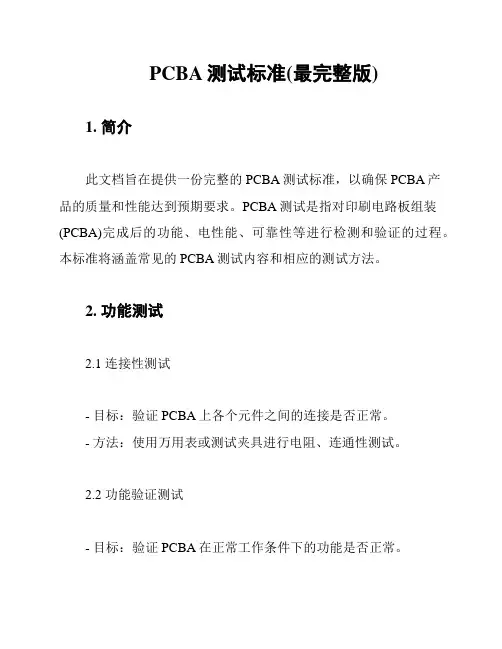

PCBA测试标准(最完整版)1. 简介此文档旨在提供一份完整的PCBA测试标准，以确保PCBA产品的质量和性能达到预期要求。
PCBA测试是指对印刷电路板组装(PCBA)完成后的功能、电性能、可靠性等进行检测和验证的过程。
本标准将涵盖常见的PCBA测试内容和相应的测试方法。
2. 功能测试2.1 连接性测试- 目标：验证PCBA上各个元件之间的连接是否正常。
- 方法：使用万用表或测试夹具进行电阻、连通性测试。
2.2 功能验证测试- 目标：验证PCBA在正常工作条件下的功能是否正常。
- 方法：将PCBA连接到相应的电源和信号源，观察并记录PCBA的反应、输出等情况。
3. 电性能测试3.1 电压测试- 目标：验证PCBA在额定电压下的性能是否正常。
- 方法：使用数字电压表或示波器测试PCBA上各个电压节点的电压值。
3.2 电流测试- 目标：验证PCBA在额定电流下的性能是否正常。
- 方法：使用电流表或电流探头进行电流测试。
4. 可靠性测试4.1 温度循环测试- 目标：验证PCBA在温度变化环境下的性能是否正常。
- 方法：将PCBA暴露在一系列温度变化的环境中，观察并记录PCBA的响应和性能。
4.2 湿度测试- 目标：验证PCBA在湿度变化环境下的性能是否正常。
- 方法：将PCBA暴露在一系列湿度变化的环境中，观察并记录PCBA的响应和性能。
5. 其他测试5.1 阻抗测试- 目标：验证PCBA上各个电路的阻抗是否满足设计要求。
- 方法：使用阻抗测试仪或示波器进行阻抗测试。
5.2 焊接质量测试- 目标：验证PCBA上焊接质量是否良好。
- 方法：使用目视检查或显微镜检查焊点的质量和焊接问题。
6. 测试报告测试完成后，应撰写测试报告，包括测试方法、测试结果、异常情况等详细信息，并结合标准要求对测试结果进行评估和总结。
以上是PCBA测试的最完整版标准，通过进行严格的测试，可以有效确保PCBA产品的质量和稳定性。
请根据具体项目需求，在此基础上进行适当调整和补充。
pcba板检验及接收标准
PCBA板的检验及接收标准包括以下方面：
1.外观检查：检查PCBA板的尺寸精度、位置精度、表面处理以及
电气安全。
尺寸精度应符合设计要求，如孔径、线宽、线距等。
位置精度应准确，无偏差，如元件间距、焊盘位置等。
表面处理应符合要求，如是否有划痕、氧化、油污、裂纹、凹陷、变色、腐蚀等。
电气连接应可靠，无短路、开路现象。
2.允收条件：零件有损坏，但本体保持良好，内部金属组件无外露，
并且文字标示规格，极性可辨识。
IC虽有损坏，但无破裂现象。
IC脚与本体封装处没有破裂。
零件脚无损伤。
零件面吃锡以孔内填锡量达PCB板厚的75%以上。
焊点上的针孔大小小于零件脚截面积1/4，任一点之针孔都没有贯穿过PCB。
这些标准都是为了确保PCBA板的品质和性能，以保证其在实际使用中的稳定性和可靠性。

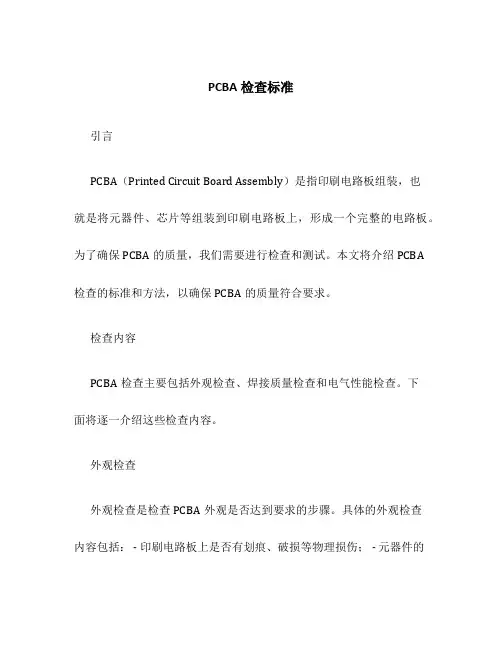

PCBA检查标准引言PCBA（Printed Circuit Board Assembly）是指印刷电路板组装，也就是将元器件、芯片等组装到印刷电路板上，形成一个完整的电路板。
为了确保PCBA的质量，我们需要进行检查和测试。
本文将介绍PCBA检查的标准和方法，以确保PCBA的质量符合要求。
检查内容PCBA检查主要包括外观检查、焊接质量检查和电气性能检查。
下面将逐一介绍这些检查内容。
外观检查外观检查是检查PCBA外观是否达到要求的步骤。
具体的外观检查内容包括： - 印刷电路板上是否有划痕、破损等物理损伤； - 元器件的位置是否正确； - 元器件与电路板之间的焊接是否牢固； - 元器件是否有漏焊、多焊、错位等问题； - PCB上的标识、文字等是否清晰可辨。
焊接质量检查焊接质量检查主要是检查PCBA焊接工艺是否符合要求。
具体的检查内容包括： - 元器件焊接是否均匀、光滑； - 焊盘与元器件引脚之间是否有间隙； - 焊盘上是否有锡丝、锡球等异物； - 是否有焊接过程中产生的焊渣； - 焊盘上的焊盘量是否符合要求。
电气性能检查电气性能检查是检查PCBA的电性能是否符合要求。
具体的电气性能检查内容包括： - 使用万用表或测试仪器对PCBA进行电阻、电流等基本参数的测试； - 使用示波器对PCBA进行波形测试，检查信号质量；- 使用逻辑分析仪对PCBA进行逻辑测试，检查信号时序等。
检查方法PCBA检查可以采用目视检查和仪器检测相结合的方法。
下面将介绍具体的检查方法。
目视检查目视检查是最基本的检查方法，可以通过肉眼观察PCBA的外观、焊接质量等情况。
目视检查时，需要注意以下几点： - 在光线明亮的环境下进行检查，以确保观察结果准确； - 观察时要仔细观察每个元器件的位置、焊接质量等情况，确保没有遗漏； - 可以使用放大镜来进行细致观察，以发现微小的问题。
仪器检测仪器检测是通过使用测试仪器对PCBA的各项电性能进行检测。

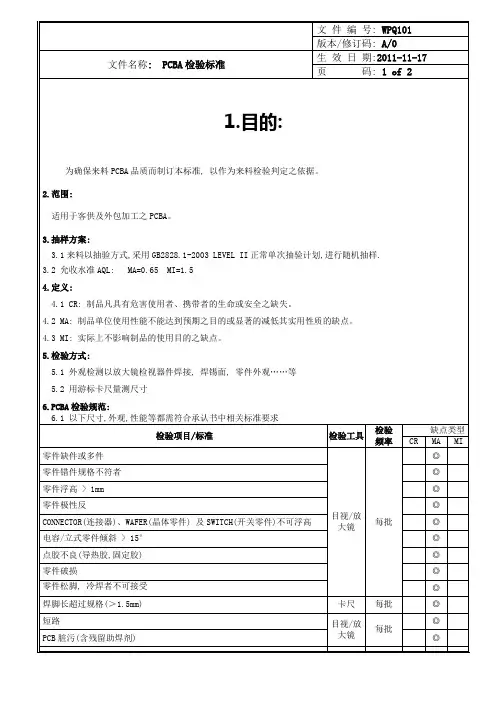

1、目的
为PCBA来料的检验提供依据，从而提高检验的科学性和规性。
2、适用围
适用于本公司的PCBA来料的检验。
3、检验条件
450-1000流明正常光源或日光灯下，从45度角度观察，距离为30－35cm，时间为3－5秒。
4、检验工具
（1）目测
（2）电脑及测试软件治具等
5、抽样标准和允收水平
产品抽样执行《中华人民国国家标准 GB 2828》一般检查II类水平，合格质量水平AQL如下：
6.
检验项
目检验方
式
允收标准/规格备注
包装目测包装方式及标识方式必须符合要求
规格书包装数量及产品摆放层数、防护要求必须符合规
外观目视不允许板材弯曲变形、起泡、脱层、变形度小于3%. 规格书产品标识、防火等级、材质、料号与SPEC一致. 规格书印刷线路不允许氧化、铜绿、掉油现象. 规格书
尺寸测量PCBA板机械尺寸符合规格要求(图面中的关键尺寸). 规格书
功能测试驳接治具测试开关机、运行、插拔等功能无异常. 规格书声道符合标准不能相位反. 规格书
7.备注：
7.1.以上检验标准依IPC6100拟定.
7.2.客户有特殊要求时依客户标准.。
