PCBA外观检验标准完整版

PCBA检验标准(最完整版)PCBA检验标准本检验规范的制定旨在为生产和检验过程提供可依据的标准。

定义：CR——严重缺陷：指单位产品的极严重质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。

其中包括可靠性能达不到要求，可能对人身及财产带来危害或不符合法规规定，外观极严重不合格（降低产品等级，影响产品价格），与客户要求完全不一致等。

MA——主要缺陷：指单位产品的严重质量特性不符合规定，或者单位产品的质量特性严重不符合规定。

其中包括产品性能降低，产品外观严重不合格，功能达不到规定要求，客户难于接受的其他缺陷等。

MI——次要缺陷：指单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。

其中包括轻微的外观不合格，不影响客户接受的其他缺陷等。

短路和断路：短路是指两个独立的相邻的焊点之间，在焊锡之后形成接合，造成不应导通而导通的结果；断路是指线路该导通而未导通。

沾锡情况：良好沾锡是指接触角度小于等于60°，焊锡均匀扩散，焊点形成良好的轮廓且光亮。

要形成良好的焊锡，应有清洁的焊接表面，正确的锡丝和适当的加热。

按焊锡在金属面上的扩散情况，可分为全扩散（0°<接触角≤30°）和半扩散（30°<接触角≤60°）。

不良沾锡是指接触角度大于60°，焊锡熔化后形成不均匀的锡膜覆盖在金属表面上，而未紧贴其上。

形成不良沾锡的可能原因有不良的操作方法、加热或加锡不均匀、表面有油污、助焊剂未达到引导扩散的效果等。

按焊锡在金属面上的扩散情况，可分为劣扩散（60°<接触角≤90°）和无扩散（90°<接触角<180°）。

不沾锡是指焊锡熔化后瞬间沾附于金属表面，随后溜走。

不沾锡的可能原因有焊接表面被严重玷污、加热不足、焊锡由烙铁头流下、烙铁太热破坏了焊锡结构或使焊锡表面氧化等。

按部品的外观形状，将SMT实装部品分为有引脚产品和无引脚产品。

PCBA（Printed Circuit Board Assembly）外观检验标准与手法如下：一、外观检验标准元件焊点：焊锡球应符合最小电气间隙，焊锡球应固定在免清除的残渣内或覆盖在保形涂覆下。

焊锡球的直径应≤0.13mm，否则会被拒收。

元件侧立：宽度对高度比例不超过二比一，元件可焊端与PAD表面应完全润湿，元件大于1206类时将被拒收。

元件立碑：片式元件末端翘起（立碑）将无法通过检验。

元件扁平、L形和翼形引脚偏移：最大侧面偏移不大于引脚宽度或0.5mm（0.02英寸），否则会被拒收。

圆柱体端帽可焊端侧面偏移：侧面偏移≤元件直径宽度或PAD宽度25%，否则会被拒收。

片式元件矩形或方形可焊端元件侧面偏移：侧面偏移≤元件可焊端宽度或PAD宽度50%，否则会被拒收。

J形引脚侧面偏移：侧面偏移≤引脚宽度50%，否则会被拒收。

元件反向：元件上的极性点与PCB二极管丝印方向一致，否则将被拒收。

元件锡量过多：最大高度焊点可以超出PAD或延伸至可焊端的端帽金属镀层顶部，但不可延伸至元件体，否则将被拒收。

元件空焊：元件引脚与PAD之间焊接点良湿润饱满，元件引脚无翘起，否则将被拒收。

元件冷焊：回流过程锡膏完全延伸，焊接点上的锡完全湿润且表面光泽，否则将被拒收。

元件少件或多件：BOM清单要求某个贴片位号需要贴装元件却未贴装元件或不需要贴装元件却已贴装元件，将被拒收。

元件损件：任何边缘剥落小于元件宽度或元件厚度25%，末端顶部金属镀层缺失最大为50%（各末端），否则将被拒收。

元件起泡和分层：起泡和分层的区域不超出镀通孔间或内部导线间距的25%，否则将被拒收。

二、外观检验手法目视检验：通过肉眼或低倍放大镜对PCBA进行外观检查，主要查看上述问题点。

自动光学检测（AOI）：通过高倍放大镜和摄像机对PCBA进行自动扫描，对图像进行识别和处理，发现和记录存在的问题。

电子显微镜检测（SEM）：利用电子显微镜对PCBA进行高倍放大，以便发现更细微的问题。

PCBA检验标准(最完整版)第一章：前言PCBA的质量是影响整个电子产品质量的重要因素之一。

为保证PCBA质量，我们需要对其进行严格的检验。

本文将介绍完整的PCBA检验标准，帮助您进行准确、高效、有效的PCBA检验。

第二章：PCBA检验目的2.1 保证产品质量PCBA作为电子产品的核心部件，其质量直接影响整个产品性能的稳定性、可靠性、耐久性和安全性。

2.2 提高产品市场竞争力对PCBA进行全面、准确、有效的检验可以有效降低产品故障率，提高用户体验，提高产品的市场竞争力。

2.3 降低生产成本通过全面检验，可以及时发现问题，减少返修率，最终降低生产成本。

第三章：PCBA检验内容3.1 外观检验外观检验用于判断PCBA外观是否符合要求，主要包括：•确认PCBA板面无明显瑕疵、变形和氧化；•确认PCBA连接部件是否有氧化、变形、松动、断裂等缺陷；•确认焊点是否完整、齐全、无虚焊、错位、多焊等问题。

3.2 尺寸检验尺寸检验用于判断PCBA的尺寸是否符合要求，主要包括：•确认PCBA的长度、宽度及厚度是否符合标准尺寸；•确认组件间距和组件贴附位置是否准确。

3.3 组件安装检验组件安装检验用于确认PCBA组件的安装是否正确，主要包括：•确认组件的安装方向是否正确；•确认组件与PCBA板面焊点是否正确对接；•确认组件是否缺失、脱落或存在异物。

3.4 电气性能检验电气性能检验用于测试PCBA的电气性能，主要包括：•确认PCBA的输入输出是否稳定；•确认电容、电阻及其他元器件的数值是否正常；•确认板间连接电阻是否正常。

3.5 环境适应性检验环境适应性检验用于测试PCBA在不同环境条件下的稳定性和可靠性，主要包括：•确认PCBA在不同温度、湿度、震动和冲击条件下的工作状况；•确认PCBA在不同环境条件下的EMC性能是否正常。

第四章：PCBA检验工具为了保证PCBA检验的准确性，我们需要配备相应的检验工具，主要包括：•显微镜：用于检查焊点情况和检验组件是否正确安装；•万用表：用于测试电气性能和元器件数值；•热风枪：用于检验焊点锡膏情况和测试环境适应性；•多功能测试仪：用于测试电气性能和工作稳定性。

1.目的建立PCBA外观目视检验，使产品检验之判定有所依循，同时依此检验结果的回馈、分析、矫正,以确保产品之质量。

2.适用范围本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

特殊规定是指：因零件的特性或其它特殊需求，则PCBA的标准可加以适当修订，但其有效性应超越通用型的外观标准。

3.职责3.1IQC负责根据本规范对公司外协加工返回的PCBA进行检验。

3.2IPQC负责根据本规范对公司自加工的PCBA进行检验。

4.作业程序及标准要求4.1产品来料包装4.1.1为防止PCBA损坏，来料需双层防护：防护外箱（防静电周转箱或纸箱）+内部隔离（防静电珍珠棉或气泡棉），PCBA板之间以及PCBA板与箱体之间应用适当的空间，不可挤压。

4.1.2每层PCBA板应用纸板或防静电珍珠棉隔开，顶层加一层防静电珍珠棉。

若为周转箱则顶面有大于50mm的空间，保证周转箱叠放时不要压到。

4.2检验作业规范4.2.1检验前应先确保检验环境的光照应充足，工作平台清洁、接地。

4.2.2在接触前，为防止元件被静电击坏、手指污染，应戴上ESD防护手套或指套、防静电手环并确保接地。

4.2.3若在无可靠的静电防护条件时，应手持电路板边缘部位，禁止用裸手触摸导体、焊接点及层压板表面。

4.2.4检验目视距离约30-40cm，必要时以放大镜等工具辅助确认。

4.2.5检验发现的不合格时应贴上不合格指示标签，同时单独存放于不合格品区或框内。

4.2.6返修或返工PCBA时应将原不合格指示标签贴回原处，以便品质重点核查。

4.2.7返修或返工后的产品应按正常程序报检，检验除原不合格处重点检查外，其余也需按正常流程作全面检验。

4.2.8检验合格后，由检验员在PCBA版的安装正面的右上角螺丝孔处，用黑色记号笔划一条过孔斜线。

如下图示例：4.2.9检验合格的PCBA经调试合格后，应及时喷三防漆（双面）。

PCBA外观检验规范1 目的建立PCBA外观检验规范，为工艺编制、生产加工、产品检验提供依据，保证产品的品质。

2 适用范围2.1本规范适用于本公司生产任何产品的外观检验（客户有特殊规定的情况除外）。

2.2特殊规定是指：因元件的特性，或其它特殊需求，《PCBA外观检验规范》可适当做修订。

3 定义3.1标准定义3.1.1允收标准 (Accept Criterion)：允收标准包括理想状况、允收状况、拒收状况三种状况。

3.1.2理想状况 (Target Condition)：接近理想与完美的组装情形。

具有良好组装可靠度。

3.1.3允收状况 (Accept Condition)：是指组件不必完美，但要在使用环境下保持完整性和可靠度的特性。

3.1.4拒收状况 (Reject Condition)：是指组件在其最终使用环境下不足以确保外形、装配和功能的情况。

3.2缺陷定义3.2.1严重缺陷 (Critical Defect)：指缺陷会使人体或机器产生伤害，或危及生命财产安全的缺陷，称为严重缺陷，用CR表示。

3.2.2主要缺陷 (Major Defect)：指缺陷在产品的功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，用MA表示。

3.2.3次要缺陷 (Minor Defect)：指个别此类缺陷的存在，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，用MI表示。

3.3本规范若与其它规定文件相冲突时，依据顺序如下3.3.1客户所提供的或内部制定的工艺文件，作业指导书，特殊要求等。

3.3.2本规范。

3.3.3若有外观标准争议时，由质量部与技术部共同核判是否允收。

3.4检验方式操作人员做好自检、互检，在线ＱＣ做100％检验，ＱＡ按照《GB/T2828.1 －2003一次抽样方案》中II级水平进行抽样检验（AQL：MA 0.4，MI 1.0）, 当检验结果持续变好或变差时，依附件一对产品实行加严检验或放宽检 验。

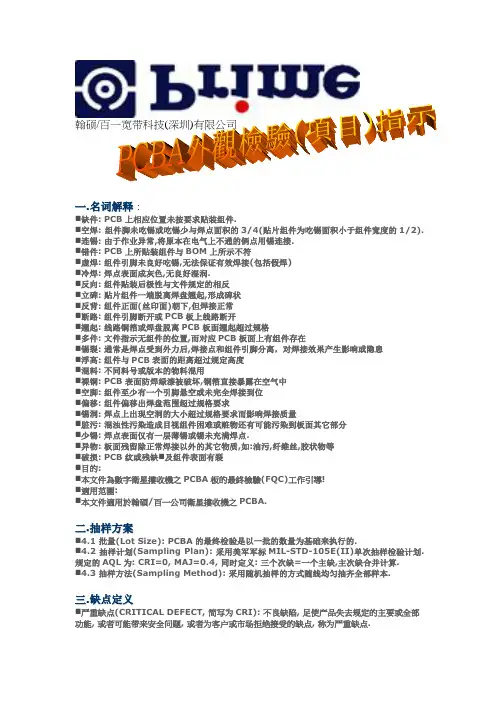

翰硕/百一宽带科技(深圳)有限公司一.名词解释:⏹缺件: PCB上相应位置未按要求贴装组件.⏹空焊: 组件脚未吃锡或吃锡少与焊点面积的3/4(贴片组件为吃锡面积小于组件宽度的1/2).⏹连锡: 由于作业异常,将原本在电气上不通的俩点用锡连接.⏹错件: PCB上所贴装组件与BOM上所示不符⏹虚焊: 组件引脚未良好吃锡,无法保证有效焊接(包括假焊)⏹冷焊: 焊点表面成灰色,无良好湿润.⏹反向: 组件贴装后极性与文件规定的相反⏹立碑: 贴片组件一端脱离焊盘翘起,形成碑状⏹反背: 组件正面(丝印面)朝下,但焊接正常⏹断路: 组件引脚断开或PCB板上线路断开⏹翘起: 线路铜箔或焊盘脱离PCB板面翘起超过规格⏹多件: 文件指示无组件的位置,而对应PCB板面上有组件存在⏹锡裂: 通常是焊点受到外力后,焊接点和组件引脚分离，对焊接效果产生影响或隐患⏹浮高: 组件与PCB表面的距离超过规定高度⏹混料: 不同料号或版本的物料混用⏹裸铜: PCB表面防焊绿漆被破坏,铜箔直接暴露在空气中⏹空脚: 组件至少有一个引脚悬空或未完全焊接到位⏹偏移: 组件偏移出焊盘范围超过规格要求⏹锡洞: 焊点上出现空洞的大小超过规格要求而影响焊接质量⏹脏污: 混浊性污染造成目视组件困难或赃物还有可能污染到板面其它部分⏹少锡: 焊点表面仅有一层薄锡或锡未充满焊点.⏹异物: 板面残留除正常焊接以外的其它物质,如:油污,纤维丝,胶状物等⏹破损: PCB纹或残缺⏹及组件表面有裂⏹目的:⏹本文件為數字衛星摟收機之PCBA板的最終檢驗(FQC)工作引導!⏹適用范圍:⏹本文件適用於翰碩/百一公司衛星摟收機之PCBA.二.抽样方案⏹4.1 批量(Lot Size): PCBA的最终检验是以一批的数量为基础来执行的.⏹4.2 抽样计划(Sampling Plan): 采用美军军标MIL-STD-105E(II)单次抽样检验计划. 规定的AQL为: CRI=0, MAJ=0.4, 同时定义: 三个次缺=一个主缺,主次缺合并计算.⏹4.3 抽样方法(Sampling Method): 采用随机抽样的方式随线均匀抽齐全部样本.三.缺点定义⏹严重缺点(CRITICAL DEFECT, 简写为CRI): 不良缺陷, 足使产品失去规定的主要或全部功能, 或者可能带来安全问题, 或者为客户或市场拒绝接受的缺点, 称为严重缺点.⏹主要缺点(MAJOR DEFECT, 简写为MAJ): 不良缺陷, 足使产品失去部分功能, 或者相对严重的结构及外观异常, 从而显著降低产品使用性的缺点, 称为主要缺点.⏹次要缺点(MINOR DEFECT, 简写为MIN): 不良缺陷, 可以造成产品部分性能偏差, 或者一般外观缺点, 虽不影响产品性能, 但会使产品价值降低的缺点, 称为次要缺点.四.允收/拒收的判定⏹任何一批的抽样检验结果, 其不合格品(不良品)数小于或等于抽样计划规定的允收数量, 则整批允收. 不合格品(不良品) 须经生产部返修, 再经FQC检验, 直至修复之不良品符合要求⏹任何一批的抽样检验结果, 其不合格品(不良品)数大于或等于抽样计划规定的拒收数量, 则整批拒收. 拒收批的处理依据相关文件的规定办理.⏹不论任何一个(1 Piece)样本上有多少个质量缺陷项, 都应记录在日报及入库单中. 当板子存在任何主要缺陷时, FQC须填写相应的<<生产异常通知单>> ,同时IPQC 要加强在产线针对此类问题的巡检.⏹检验过程中发现不良品后,不应停止检验,还需检够规定的抽验数量.不论整批拒收与否, 不合格品必须剔除. 剔除之不合格品依据相关文件的规定处置.五.检验条件⏹在正常室内白色冷莹光灯管的照明条件(灯光强度为100-300流明).即正常的40w日光灯下;⏹将待测品置于检测者面前,目距约30cm.⏹应以两种角度观察:正常方式,视线与待检件呈45度角以利光反射; 垂直方式,视线与待检件垂直.每面停留时间为5秒钟;六.以下標示的注解⏹＃:严重缺点⏹×:主要缺点⏹△:次要缺点⏹ N:个数⏹ L:长度⏹ H:高度⏹ D: 直径⏹ W:宽度七.板面之标记⏹△丝印/条形码模糊(可以辨认/扫描) 或条形码倾斜＞15°⏹△ICT/PASS标签漏贴﹑多贴﹑贴错位置⏹△ICT/PASS标签贴住丝印﹑焊盘﹑测试点及螺丝孔⏹△贴片组件表面丝印无法辨认⏹×丝印/条形码漏印﹑方向错乱﹑影像重迭﹑模糊(不可辨认/扫描)⏹×丝印/条形码缺损影响辨认且无法扫描⏹×条形码﹑版本贴纸漏贴⏹重工应在PCB四角做点状标记﹐从右上角开始顺时针依次记录各重工项目.八.P C B A之防焊绿漆:如无特殊要求(如散件出货等),则依以下规格检验⏹a. 每面不露铜划/刮伤(浅划/刮伤)目视无影响可忽略不计⏹b．刮伤面积×线路上露铜每处面积S≧9mm2 N≧3×非线路露铜每处面积S≧16mm2 N≧5×每面划/刮伤总数N＞5 ×每面累计面积 S＞1cm2⏹所有露铜性划/刮伤,不可使PCB线路受损超过铜箔厚度的20%,且须经过补漆处理方可允收.⏹要求两个划/刮伤之间距离至少大于2cm.⏹所补绿漆除满足上述规格外,还应以目视是否明显来判定可否允收九.金属材质组件(如t u n e r﹑射频头﹑s c a r t接口等)⏹×生锈﹑变形﹑断裂﹑压痕累计S＞9mm2⏹×印刷字体残缺﹑模糊不可辨认⏹×杂质﹑黑点累计面积S≧16 mm2⏹×不可去除之杂质﹑黑点D≧0.8mm , 600mm2面积内N≧4或每面N≧7⏹△不可去除之杂质﹑黑点D＜0.8mm , 600mm2面积内N≧6或每面N≧9⏹△印刷字体模糊但可辨认划/刮伤W＜0.2mm L≦10mm 忽略不计⏹△每处面积S＜＜4mm2 但1cm2面积内大于二处⏹× W＞0.2mm L＞10mm N≧3⏹×每处面积S＞4mm2 或1cm2面积内大于二处十.塑料材质组件(如s c a r t座)散件出货⏹×杂质﹑白斑﹑烧焦﹑缺损划/刮伤⏹× W＞0.2mm L＞5mm N＞2 (每面十一.修复品检验电路板修整﹕凡成品﹑半成品,其PCB铜箔或焊盘（PAD）断裂﹑剥离或脱落均属之十二.修复品报废条件⏹PCB铜箔剥离或脱落超过5 cm以上（单一线路）⏹PCB铜箔剥离或脱落3条以上, 且均超过3 cm以上⏹PCB焊垫（PAD）脱落3个以上⏹因高温导致PCB颜色改变成深黄色十三.修复品点胶規定⏹△压合后胶外露的直径, 超过金道或PAD铜箔宽度的一半⏹△胶沾到其它区域或部品,但不影响组装⏹△修补双面板时, 胶溢流到贯穿孔内⏹×胶沾到其它部品影响组装.十四.修复品补漆⏹×散件出货之PCBA每面补漆超过二处⏹△补漆宽度大于线宽的3倍或大于点状面积的2倍⏹△覆盖测试点或焊盘十五.修复品每块板允许的最大修补数⏹×主板点胶数N＞3﹐电源板﹑显示板及核心板点胶数N＞1⏹×同一组件点胶数大于1个.⏹×飞线总长度大于板长﹑飞线单面超过二条或整块板超过三条⏹点胶﹑飞线﹑补漆异常同时存在时﹐各异常数不超过二点十六.修复品接飞线比例⏹×正常生产接批飞线比例＞0.4%⏹×改件品&返修品接飞线比例＞3% (以一次改件为原则,2次以上重工改件需MRB决定飞线比例)8. 0 组件安装与焊锡工艺标准图示说明装 1. 横向偏移而突出焊垫的部分不超过组件宽度的1/2,即A≦1/2WACC2. A≦1/2W ACC3. A≧1/2W MAJ4. 纵向偏移电极超过焊盘,即A≦0MAJ5. 纵向偏移组件的电极与焊垫的重迭部分至少为电极宽度的1/5, 即B≦1/5AMAJ6. 三极管三个电极最大偏移量小于或等于三极管电极宽度 (W) 的1/2或0.5mm(此二者以最小为准),即A≦1/2WACC7. 三极管电极突出焊垫, 即D>0MAJ8. B1, B2, B3≧1/2W或0.5mmMAJBAABBB1D9. 三极管倾斜, 但三个电极均未超出焊垫ACC10.零件间距离小于0.2mm即A≦0.2mmMIN11.零件与相邻线路间距离小于0.2mm即A≦0.2mmMIN12. 圆柱状零件电极纵向偏移超出焊垫, 即B≧0MAJ13. 圆柱状零件水平偏移超过电极直径 (D) 的1/4,即A≧1/4DMAJ14. 引脚为”鸥翼”状的零件横向偏移超过电极宽度(W) 的1/2, 即A≧1/2WMAJ15. 引脚为”鸥翼”状的零件纵向偏移超出焊垫, 即B ≧0 MAJ表面贴装AAA1. 溢胶沾染焊盘MIN2. 溢胶a. 溢胶造成电极与PAD 占有红胶b. PAD 溢胶造成焊接不良MAJ3. 胶稍多但未沾染PAD 与引脚ACC影 响 组 装安装孔上过多的焊锡(不平)影响机械组装MAJ溢胶贴片焊锡工艺1.表面黏装型焊锡工艺:上锡高度最少为电极高度的1/4, 最高可超过电极高度, 不能有焊锡浸入电极以外的零件主体部位2.未润湿面积应小于焊盘的25%H1>1/4H2H1>1/4H2ACC3. 焊锡延伸至零件电极以外踫到主体部位MIN4. 锡尖a. 向上不可使组件引脚长度超过本文规定b. 横向超过焊盘范围或使绝缘距离小于0.2mmMAJ5. 连锡或短路MAJ1. 锡点:a. 锡与脚位接触成内弧形b. 锡点表面光洁, 良好湿润.c. 锡点将整个锡位覆盖ACC2. 冷焊锡点表面折皱MAJ T/H组件焊接3. 裂锡, 分层, 焊锡切口MAJ4. T/H组件空焊a. 引脚未上锡b. pad及引脚和灌孔上锡(润湿)不足周围面积的3/4无铅波峰焊接参见EDA-AXXX-005AMAJ5. 锡洞(气孔):穿透性针孔或贯穿性锡洞造成焊点未正常湿润小于焊盘或孔壁面积的25%M IN6. 双面板T/H孔焊锡: 上下层都上锡完整, 锡点程内弧形ACC7. 双面板T/H孔上层未焊锡组件面垂直填充少于75%MAJ8. 包焊:T/H型零件引脚不可见,但从组件面可以确认引脚在孔内.MIN贴片元1. 贴片型组件焊锡后倾斜角度超过15度且不影响功能及组装MINT/ H 组件焊接件倾斜2. 贴片型组件焊锡后倾斜角度超过15度且不影响功能及组装MIN3. T/H型零件在没有安装/配合要求的情况下, 最大倾斜角度超过15度MIN4. 元器件本体到焊盘之间的距离(H)小于0.4mm,大于1.5mmMIN组件浮高1. 无特别要求的贴片型零件最大浮起高度未超过0.25mm或零件高度的1/4ACC2. 无特别要求的贴片型零件最大浮起高度超过0.25mm或零件高度的1/4MIN3. 无特别要求的T/H型零件浮起高度超过0.8mmMIN4.a. 倾斜高度超过1.5mmb. 零件脚未露出MAJ组件破损1. 贴片组件有明显裂缝、破损、表面针孔、切割不良、电镀不良、电极端发黑MAJ2. 组件表面的绝缘涂层受到损伤,造成组件内部的金属材质暴露在外或元件严重形变MAJ1. PCB线路铜箔缺口宽度大于铜箔宽度的30%,即W2＞30%W1MAJ插件倾斜W1 W2PCB2. PCB铜箔出现剥离现象(翘起超过一个铜箔厚度)MAJ3. PCB不直接相通的导体间连锡MAJ4. 板变形a.PCB变形大于对角线长度0.75%b.PCBA变形大于对角线长的1%MAJ数码管数码管之间亮度不一比较明显MAJ数码管显示多笔划或少笔划MAJ焊盘修复焊盘点胶范围﹐超过金道或PAD铜箔宽度的一半MIN锡。

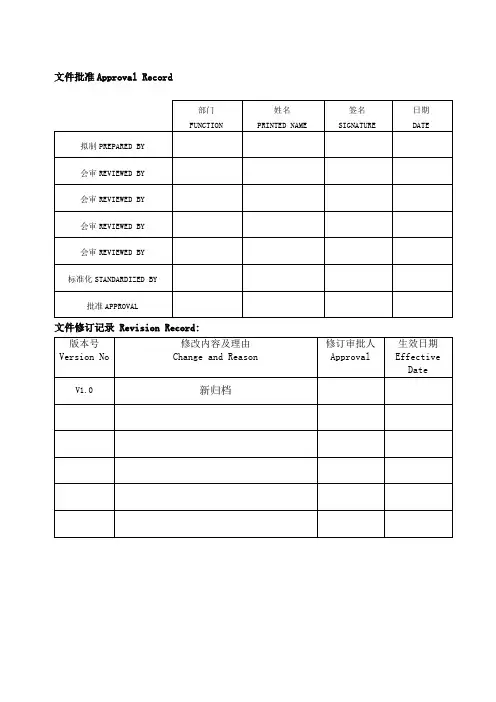

文件批准Approval Record文件修订记录Revision Record:1、目的Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

2、适用范围Scope:2.1本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

2.2 特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义Definition:3.1标准【允收标准】 (Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】 (Target Condition)：此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】 (Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。

3.2 缺陷定义【致命缺陷】(Critical Defect)：指缺陷足以造成人体或机器产生伤害，或危及生命财产安全的缺陷，称为致命缺陷，以CR表示的。

【主要缺陷】(Major Defect)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，以MA表示的。

【次要缺陷】(Minor Defect)：系指单位缺陷的使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，以MI表示的。

3.3焊锡性名词解释与定义：【沾锡】(Wetting) :系焊锡沾覆于被焊物表面，沾锡角愈小系表示焊锡性愈良好。

【沾锡角】 (Wetting Angle) 被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件)，一般为液体表面与其它被焊体或液体的界面，此角度愈小代表焊锡性愈好。

SUBJECT PCBA通用外观检验标准ISSUE DATE一、目的：制定此检验标准，明确检验内容及判定标准，为生产过程中区分良品与不良品提供可靠依据，从而保证产品制程中的品质水准。

二、范围：适用于公司所有外观检验工序（包括回流炉出炉外观、最终外观等），IPQC/OQC检验PCBA时也依照此标准进行不良品判断。

如某些产品有特定外观检验标准与此标准有差异，用产品特定外观检验标准进行检验。

三、设备、工具：放大镜（10倍），防静电手环、手套四、特殊定义：4.1、严重缺点CR (Critical defect):所有导致功能不良,以及影响客户使用或导致客户极度不满的外观缺陷;4.2、主要缺点MA(Major defect):严重外观不良,有可能影响产品性能及可靠性的缺点;4.3、次要缺点MI(Minor defect):不影响产品使用及可靠性的外观缺点.五、职责：5.1、制程外观检验员、IPQC、OQC：按此标准进行PCBA外观检验作业。

5.2、生产主管、QE工程师、工艺工程师：按此标准对员工进行培训、指导监督，并对员工不良判定进行审核确认。

六、步骤：6.1、操作前，作业员应完成以下准备工作：6.1.1、检查台面，清洁放大镜镜面；6.1.2、检查上灯光是否正常；6.1.3、调整放大镜至合适距离；6.1.4、戴防静电手环及手套。

6.2、外观检查项目及判定标准：（有缺陷样板按样板判定相应缺陷）SUBJECT PCBA通用外观检验标准ISSUE DATE污点/色斑/污渍/异物在正常检验条件下，可明显看到MI 内容错误标签上的内容与作业指导书所要求的内容不一致。

MA 条形码无法满足可读性标签脱落或使用扫描器，3次无法读出条形码。

MI 印章标准印章不可以有重印或印斜现象MI印章顷斜度大于10度MI 6.3、外观图形样本3板脏（颗粒物）4板脏（氯化物、炭化物、白色残留物）No. 说明图例1板脏（焊剂残留物/需清洗焊剂）2板脏（焊剂残留物/免清洗焊剂）SUBJECT PCBA通用外观检验标准ISSUE DATE 567腐蚀8910PCB丝印不良（表面蚀刻标记）SUBJECTPCBA 通用外观检验标准ISSUE DATE11PCB 丝印不良 （丝印标记）13标签不良 （条形码）14 PCB 绿油皱褶/裂缝15补绿油/绿油脱落1612PCB 丝印不良 （印章/激光标记）SUBJECT PCBA通用外观检验标准ISSUE DATE17 金手指刮伤18 金手指缺损/凸出19 金手指针孔20 露铜21 PCB起泡（PCB板气泡）SUBJECT PCBA通用外观检验标准ISSUE DATE22 PCB起泡（PCB板气泡）23 PCB刮伤（线路划伤）24 PCB短路（线路短路）25 PCB短路（线路短路）SUBJECT PCBA通用外观检验标准ISSUE DATE26 金手指颜色不符27 露铜28 补线29 PCB板边毛刺SUBJECT PCBA通用外观检验标准ISSUE DATE30 松香31 刷镀发黑（NG）32 刷镀色差（OK）6.4、无铅焊点与有铅焊点的差异。

文件批准Approval Record文件修订记录 Revision Record:1、目的 Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

2、适用范围 Scope:2.1本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

2.2 特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义 Definition:3.1标准【允收标准】 (Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】 (Target Condition)：此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】 (Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。

3.2 缺陷定义【致命缺陷】(Critical Defect)：指缺陷足以造成人体或机器产生伤害，或危及生命财产安全的缺陷，称为致命缺陷，以CR表示的。

【主要缺陷】(Major Defect)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，以MA表示的。

【次要缺陷】(Minor Defect)：系指单位缺陷的使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，以MI表示的。

3.3焊锡性名词解释与定义：【沾锡】(Wetting) :系焊锡沾覆于被焊物表面，沾锡角愈小系表示焊锡性愈良好。

【沾锡角】 (Wetting Angle) 被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件)，一般为液体表面与其它被焊体或液体的界面，此角度愈小代表焊锡性愈好。

文件批准Approval Record文件修订记录Revision Record:1、目的Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

2、适用范围Scope:2.1本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

2.2 特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义Definition:3.1标准【允收标准】 (Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】 (Target Condition)：此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】 (Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。

3.2 缺陷定义【致命缺陷】(Critical Defect)：指缺陷足以造成人体或机器产生伤害，或危及生命财产安全的缺陷，称为致命缺陷，以CR表示的。

【主要缺陷】(Major Defect)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，以MA表示的。

【次要缺陷】(Minor Defect)：系指单位缺陷的使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，以MI表示的。

3.3焊锡性名词解释与定义：【沾锡】(Wetting) :系焊锡沾覆于被焊物表面，沾锡角愈小系表示焊锡性愈良好。

【沾锡角】 (Wetting Angle) 被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件)，一般为液体表面与其它被焊体或液体的界面，此角度愈小代表焊锡性愈好。

PCBA外观检验标准_完整PCBA是电子产品中十分重要的零部件之一，它也是电子产品中的大脑，其质量直接影响到整个电子产品的稳定性和功能性。

PCBA外观的好坏，不仅直接影响消费者对产品的认可度和品牌忠诚度，同时也是评价电子厂商技术水平和态度的重要标准。

一、PCBA的外观检验标准1.焊盘：通过观察焊盘是否整齐，在表面是否有明显氧化或损伤，是否有拼焊、漏焊、棱焊等现象来判断焊盘的质量。

2.元器件位置：不同元器件在不同区域的位置要求不同，位置不准确的元器件会影响到整个电路的通断。

通过外观检查，可以判断元器件的位置是否准确，是否与设计相符。

3.元器件旁的夹具：元器件旁通常会有夹具，用作固定元器件呈现统一的姿态，外观检验时应判断夹具的大小、颜色和夹紧力度是否与设计文档相符。

4.自动贴装的质量：在现今的工厂中，大量的PCBA要使用自动化贴装技术，自动贴装的PCBA质量好坏影响较大。

外观检查时，应判断自动贴装元器件的间距、排列情况、元器件是否倾斜以及是否拼装在错误的位置。

5.清晰度：检查PCBA时，应该是清晰明确的，看是否是完整的。

如果是人工焊制的PCBA板，需要检查捆绑是否整齐，焊点是否精细，清晰度和一致性是否符合要求。

6.元器件的表面质量：判断元器件表面是否有污垢或污迹，如发现元器件表面有污迹，则需要进一步查明污迹来源，并采取必要步骤处理。

7.钝化子：如果PCBA板使用了钝化剂，检查电路板上的钝化子是不是均匀的，颜色是否相近，是否符合设计要求。

8.印刷标签：印刷标签是PCBA中一个重要的信息来源，内容是组装电路板的相关信息。

外观检查时，应注意检查印刷标签是否缺失、完整，字体大小和颜色是否清晰，是否与设计要求一致。

二、PCBA质量影响1.元器件焊接质量：PCBA焊接质量直接影响到整个产品的可靠性和性能。

如果PCBA焊接不良，将会导致整个产品在使用过程中频繁出现故障，严重的甚至会影响到产品使用安全。

2.元器件的插座质量：如果PCBA板的插座质量不理想，容易出现卡插、松动、焦糊等现象。

文件批准ApprovaｌRecorｄ文件修订记录Ｒevｉsion Record:1、ﻬ目的Purｐｏse:建立PCBA外观检验标准,为生产过程的作业以及产品质量保证提供指导。

2、适用范围Scope：２.１本标准通用于本公司生产任何产品PCBA的外观检验(在无特殊规定的情况外)。

包括公司内部生产和发外加工的产品。

2.２特殊规定是指：因零件的特性，或其它特殊需求,PCBＡ的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义Definition:3．1标准【允收标准】 (Accept Cｒｉｔerion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】 (Tａｒget Ｃonditioｎ)：此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】（Aｃcept Coｎｄitｉｏｎ)：此组装情形未符合接近理想状况,但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】（Ｒeject Coｎｄiｔiｏn):此组装情形未能符合标准,其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力,判定为拒收状况。

3.2 缺陷定义【致命缺陷】(Crｉtｉｃal Defect）:指缺陷足以造成人体或机器产生伤害,或危及生命财产安全的缺陷，称为致命缺陷,以CR表示的。

【主要缺陷】(Ｍajｏｒ Deｆｅcｔ)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低,产品损坏、功能不良称为主要缺陷，以MA表示的。

【次要缺陷】（Minor Ｄefｅct):系指单位缺陷的使用性能,实质上并无降低其实用性,且仍能达到所期望目的,一般为外观或机构组装上的差异，以ＭI表示的。

3.３焊锡性名词解释与定义：【沾锡】(Ｗetｔiｎg） :系焊锡沾覆于被焊物表面,沾锡角愈小系表示焊锡性愈良好。

【沾锡角】(Ｗeｔtｉng Ａnglｅ）被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件)，一般为液体表面与其它被焊体或液体的界面，此角度愈小代表焊锡性愈好。
