PCBA外观检验标准(IPC-A-610E完整)

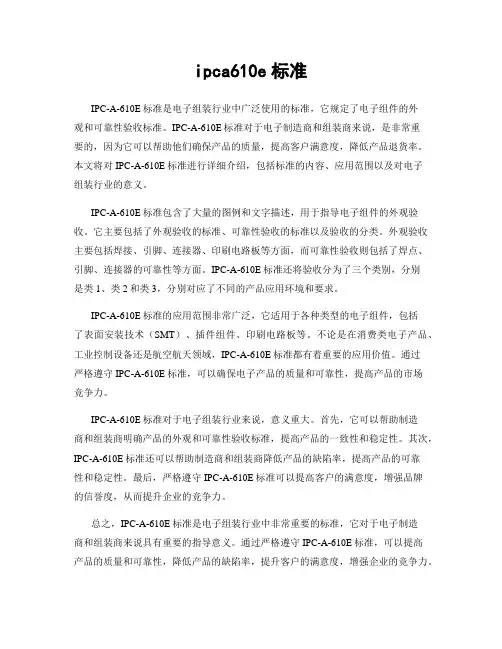

ipca610e标准IPC-A-610E标准是电子组装行业中广泛使用的标准，它规定了电子组件的外观和可靠性验收标准。

IPC-A-610E标准对于电子制造商和组装商来说，是非常重要的，因为它可以帮助他们确保产品的质量，提高客户满意度，降低产品退货率。

本文将对IPC-A-610E标准进行详细介绍，包括标准的内容、应用范围以及对电子组装行业的意义。

IPC-A-610E标准包含了大量的图例和文字描述，用于指导电子组件的外观验收。

它主要包括了外观验收的标准、可靠性验收的标准以及验收的分类。

外观验收主要包括焊接、引脚、连接器、印刷电路板等方面，而可靠性验收则包括了焊点、引脚、连接器的可靠性等方面。

IPC-A-610E标准还将验收分为了三个类别，分别是类1、类2和类3，分别对应了不同的产品应用环境和要求。

IPC-A-610E标准的应用范围非常广泛，它适用于各种类型的电子组件，包括了表面安装技术（SMT）、插件组件、印刷电路板等。

不论是在消费类电子产品、工业控制设备还是航空航天领域，IPC-A-610E标准都有着重要的应用价值。

通过严格遵守IPC-A-610E标准，可以确保电子产品的质量和可靠性，提高产品的市场竞争力。

IPC-A-610E标准对于电子组装行业来说，意义重大。

首先，它可以帮助制造商和组装商明确产品的外观和可靠性验收标准，提高产品的一致性和稳定性。

其次，IPC-A-610E标准还可以帮助制造商和组装商降低产品的缺陷率，提高产品的可靠性和稳定性。

最后，严格遵守IPC-A-610E标准可以提高客户的满意度，增强品牌的信誉度，从而提升企业的竞争力。

总之，IPC-A-610E标准是电子组装行业中非常重要的标准，它对于电子制造商和组装商来说具有重要的指导意义。

通过严格遵守IPC-A-610E标准，可以提高产品的质量和可靠性，降低产品的缺陷率，提升客户的满意度，增强企业的竞争力。

因此，我们应该充分认识IPC-A-610E标准的重要性，积极推动其在电子组装行业中的应用，为行业的发展贡献力量。

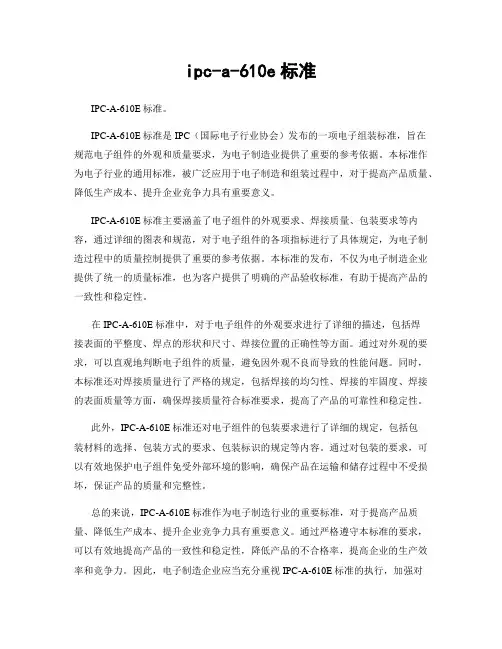

ipc-a-610e标准IPC-A-610E标准。

IPC-A-610E标准是IPC（国际电子行业协会）发布的一项电子组装标准，旨在规范电子组件的外观和质量要求，为电子制造业提供了重要的参考依据。

本标准作为电子行业的通用标准，被广泛应用于电子制造和组装过程中，对于提高产品质量、降低生产成本、提升企业竞争力具有重要意义。

IPC-A-610E标准主要涵盖了电子组件的外观要求、焊接质量、包装要求等内容，通过详细的图表和规范，对于电子组件的各项指标进行了具体规定，为电子制造过程中的质量控制提供了重要的参考依据。

本标准的发布，不仅为电子制造企业提供了统一的质量标准，也为客户提供了明确的产品验收标准，有助于提高产品的一致性和稳定性。

在IPC-A-610E标准中，对于电子组件的外观要求进行了详细的描述，包括焊接表面的平整度、焊点的形状和尺寸、焊接位置的正确性等方面。

通过对外观的要求，可以直观地判断电子组件的质量，避免因外观不良而导致的性能问题。

同时，本标准还对焊接质量进行了严格的规定，包括焊接的均匀性、焊接的牢固度、焊接的表面质量等方面，确保焊接质量符合标准要求，提高了产品的可靠性和稳定性。

此外，IPC-A-610E标准还对电子组件的包装要求进行了详细的规定，包括包装材料的选择、包装方式的要求、包装标识的规定等内容。

通过对包装的要求，可以有效地保护电子组件免受外部环境的影响，确保产品在运输和储存过程中不受损坏，保证产品的质量和完整性。

总的来说，IPC-A-610E标准作为电子制造行业的重要标准，对于提高产品质量、降低生产成本、提升企业竞争力具有重要意义。

通过严格遵守本标准的要求，可以有效地提高产品的一致性和稳定性，降低产品的不合格率，提高企业的生产效率和竞争力。

因此，电子制造企业应当充分重视IPC-A-610E标准的执行，加强对标准内容的学习和理解，不断提高产品质量，满足客户的需求，赢得市场的信赖和认可。

总之，IPC-A-610E标准的发布和执行，对于推动电子制造行业的发展，提高产品质量，降低生产成本，提升企业竞争力具有重要的意义。

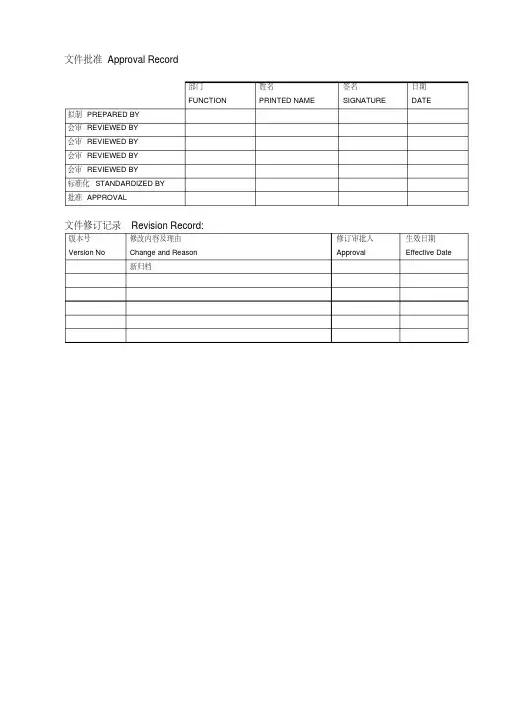

文件批准Approval Record文件修订记录Revision Record:1、目的Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

2、适用范围Scope:2.1本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

2.2 特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义Definition:3.1标准【允收标准】 (Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】 (Target Condition)：此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】 (Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。

3.2 缺陷定义【致命缺陷】(Critical Defect)：指缺陷足以造成人体或机器产生伤害，或危及生命财产安全的缺陷，称为致命缺陷，以CR表示的。

【主要缺陷】(Major Defect)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，以MA表示的。

【次要缺陷】(Minor Defect)：系指单位缺陷的使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，以MI表示的。

3.3焊锡性名词解释与定义：【沾锡】(Wetting) :系焊锡沾覆于被焊物表面，沾锡角愈小系表示焊锡性愈良好。

【沾锡角】 (Wetting Angle) 被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件)，一般为液体表面与其它被焊体或液体的界面，此角度愈小代表焊锡性愈好。

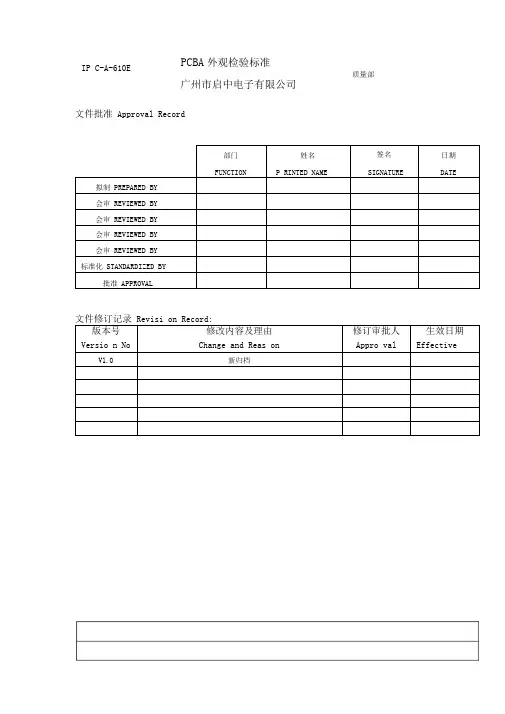

广州市启中电子有限公司文件批准Approval RecordRevisi on Record:广州市启中电子有限公司1、目的Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

2、2. 1适用范围Scope:本标准通用于本公司生产任何产品P CBA勺外观检验(在无特殊规定的情况外)。

包括公司内部生产和发外加工的产品。

2.2 特殊规定是指：因零件的特性，或其它特殊需求，P CBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义Defin ition:3. 1 标准【允收标准】(Acce pt Criterio n) :允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】(Target Condition):此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】(Accept Condition):此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(Reject Con diti on):此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。

3.2缺陷定义【致命缺陷】(Critical Defect):指缺陷足以造成人体或机器产生伤害，或危及生命财产安全的缺陷，称为致命缺陷，以CR表示的。

【主要缺陷】(Major Defect):指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，以MA表示的。

广州市启中电子有限公司工作程序和要求P rocedure and Requireme nts6.1检验环境准备 6.1.1照明：室内照明800LUX以上，必要时以(三倍以上)(含)放大照灯检验确认；6.1.2 ESD防护：凡接触PCBA必需配带良好静电防护措施(配带干净手套与【次要缺陷】(Mi nor Defect):系指单位缺陷的使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，以MI表示的。

文件批准Approval Record文件修订记录Revision Record:1、目的Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

2、适用范围Scope:2.1本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

2.2 特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义Definition:3.1标准【允收标准】(Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】(Target Condition)：此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】(Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。

3.2 缺陷定义【致命缺陷】(Critical Defect)：指缺陷足以造成人体或机器产生伤害，或危及生命财产安全的缺陷，称为致命缺陷，以CR表示的。

【主要缺陷】(Major Defect)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，以MA表示的。

【次要缺陷】(Minor Defect)：系指单位缺陷的使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，以MI表示的。

3.3焊锡性名词解释与定义：【沾锡】(Wetting) :系焊锡沾覆于被焊物表面，沾锡角愈小系表示焊锡性愈良好。

【沾锡角】(Wetting Angle) 被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件)，一般为液体表面与其它被焊体或液体的界面，此角度愈小代表焊锡性愈好。

5.1.16 错件：装错非BOM表单内备注的元件；5.1.17 极性反：有极性的元件被放置颠倒；5.1.18 多锡：引脚折弯处的焊锡接触组件体或密封端，或焊锡覆盖了插件引脚使其未露出，或影响组装；5.1.19 少锡：贴片引脚处焊锡不足或插件孔内填充焊锡不足；5.1.20 拉尖：元器件引脚头部有焊锡拉出呈尖形；5.1.21 最小电气间隙：不绝缘的非公共导体之间的最小间距，任何违反最小电气间隙的状况均为缺陷；5.1.22 灯面：贴装或插件LED元件一面，也称为主面；5.1.23 驱动面：装有芯片IC及连接器的一面，也称为辅面或焊接面；5.2 理想焊点概述：5.2.1 在焊锡面上出现的焊点应为实心平顶的的凹锥体，焊锡在被连接部位上形成羽毛状边缘，剖面图的两外缘应呈现新月型的均勻弧状凹面，通孔中的填锡应将零件脚均勻且完整地包裹住；5.2.2 锡量的多少应以填满焊垫边缘及零件脚为宜，沾锡角越小越好，表示有良好的焊锡性；5.2.3 锡面应呈现光泽（除非受到其他因素的影响，如沾到化学品等会使之失去光泽）；其表面应平滑、均勻且不可存有任何不規則現象如小缺口、起泡、异物或有凸点等状况；5.2.4 对贯穿孔的焊锡，应自焊锡面爬进孔中且要升至零件面；在焊锡面的焊锡应平滑，良好的焊錫性，应有光亮的锡面与接近零度的沾锡角。

6.0．检验前准备：6.1检验条件：室內照明 500~800LUX，必要时以(五倍以上)放大镜检验确认；6.2 ESD防护：凡接触PCBA半成品必須佩戴良好的防静电手环及防静电手套；6.3 检验前需先确认所使用工作台无杂物,避免脏污或损伤PCBA；6.4 PCB板半成品的握法：配带静电手套、静电手环，握持板边或板角来检验，如图：7.0．外观标准：7.1 SMT外观检验标准：7.1.1 元件侧面偏移标准：侧面偏移大于焊盘宽度或元件端子宽度的25%；IC引脚偏移符合此要求或小于0.5mm；均取其中较小者；灯面LED需做到不偏移，以不影响LED一致性为最终标准；缺陷图片7.1.2 元件末端偏移标准：1/2以上贴片末端长度需与焊盘重叠；元件引脚不能超出焊盘边缘；灯面LED需做到不偏移，以不影响LED一致性为最终标准；缺陷图片7.1.3 元件端子最大填充高度标准：焊锡可以超出焊盘，或着延伸至端子顶部，但不可以与元件本体接触（塑封SOIC及SOT元件本体除外）；缺陷图片可接收图片7.1.4 元件端子最小填充高度标准：焊锡高度需大于元件端子高度25%或者0.5MM，取两者中较小者；缺陷图片目标图片7.1.5 元件侧立：元件侧立为缺陷；贴片侧立以下条件均满足可接收：a)元件尺寸小于1206，宽度与高度比不超过2/1；b)元件端子与焊盘之间100%重叠接触；c)元件有3个或3个以上端面，且均有明显润湿。

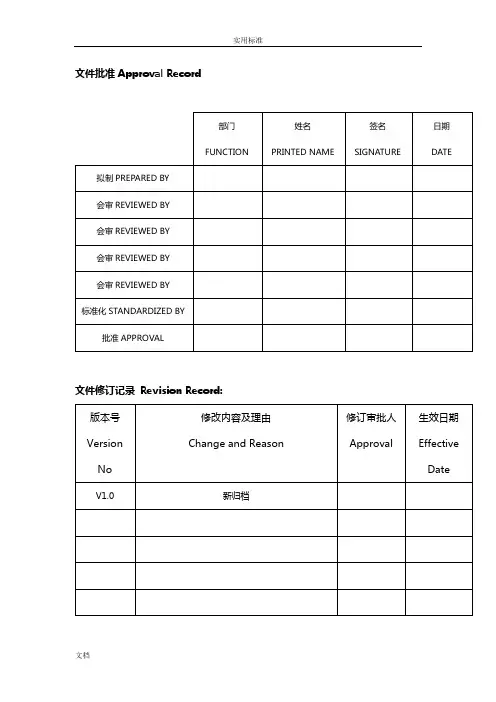

文件批准Approval Record部门FUNCTION 姓名PRINTED NAME签名SIGNATURE日期DATE拟制PREPARED BY会审REVIEWED BY会审REVIEWED BY会审REVIEWED BY会审REVIEWED BY标准化STANDARDIZED BY批准APPROVAL文件修订记录Revision Record:版本号Version No 修改内容及理由Change and Reason修订审批人Approval生效日期Effective Date 新归档目的Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

适用范围Scope:本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

定义Definition:标准【允收标准】(Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】(Target Condition)：此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】(Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。

缺陷定义【致命缺陷】(Critical Defect)：指缺陷足以造成人体或机器产生伤害，或危及生命财产安全的缺陷，称为致命缺陷，以CR表示的。

【主要缺陷】(Major Defect)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，以MA表示的。

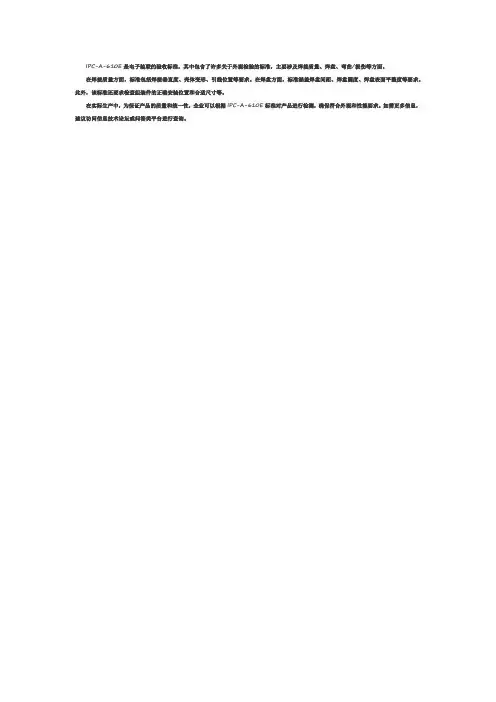

IPC-A-610E是电子装联的验收标准，其中包含了许多关于外观检验的标准，主要涉及焊接质量、焊盘、弯曲/损伤等方面。

在焊接质量方面，标准包括焊接垂直度、壳体变形、引线位置等要求。

在焊盘方面，标准涵盖焊盘间距、焊盘圆度、焊盘表面平整度等要求。

此外，该标准还要求检查组装件的正确安装位置和合适尺寸等。

在实际生产中，为保证产品的质量和统一性，企业可以根据IPC-A-610E标准对产品进行检测，确保符合外观和性能要求。

如需更多信息，建议访问信息技术论坛或问答类平台进行查询。
