焊接工艺规程设计

结构焊接工艺1目的为规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平。

2适用范围适用于产品结构焊接工序。

3依据JB/T 6753 493《电工设备的设备构体公差焊接结构的一般公差》JB/T9185-1999《钨极惰性气体保护焊工艺方法》4定义3. 1工艺守则是对我公司标准化领域中需要协调统一的技术事项所制定的标准。

3. 2对企业而言，企业标准时对企业标准化领域中需要协调统一的技术事项所制定的标准，企业技术标准的形式可以是标准、规范、守则、操作卡、作业指导书等。

5职责4. 1工艺部门负责本工艺守则的制定、修订及推行。

4.2钣金车间焊接班组员工负责本工艺守则的实施。

6焊接接头的基本形式（图1）7手工电弧焊图17. 1焊接设备电焊机（交、直流）、榔头、扁铲、防护用品、E4303系列焊条、电磨工具等。

7. 2工艺参数7. 2. 1焊接参数：表1表1焊缝焊接厚度焊条直径焊接电流A备注1.5 〜2.0 2.555 〜602.5 〜3.5 3.290 〜1204〜5 3.2100〜1307. 2. 2电弧电压电弧电压主要影响焊缝宽度，电弧电压越高，焊缝就越宽，焊缝厚度和余高减少，飞溅增加，焊缝成形不易控制。

电弧电压的大小主要取决于电弧长度，电弧长，电弧电压就高；电弧短，电弧电压就低。

焊接电弧有长弧与短弧之分，当电弧长度是焊条直径的0.5〜1.0倍时，称为短弧；当电弧长度大于焊条直径时，称为长弧。

一般在焊接过程中，希望电弧长度始终保持一致且尽量使用短弧焊接。

7. 2. 3焊接电弧长度根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3〜4mm碱性焊条一般为2〜3mm为宜。

7 . 2. 4焊接速度焊接速度主要取决于焊条的熔化速度和所要求的焊缝尺寸、装配间隙和焊接位置等。

当焊接速度太慢时，焊缝高而宽，外形不整齐，易产生焊瘤等缺陷；当焊接速度太快时，焊缝窄而低，易产生未焊透等缺陷。

在实际操作中，焊工应要把具体情况灵活掌握，以确保焊缝质量和外观尺寸满足要求。

通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1焊前准备1.1.1 焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录A.0.1的规定.1.1.2 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。

1.1.3 焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。

油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。

1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；1.1.5 焊缝的设臵应避开应力集中区，便于焊接和热处理，并应符合下列规定：（1）钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；（2）除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。

同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；（3）不宜在焊缝及其边缘上开孔。

（4）不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物粘污焊件表面的措施：可将石棉置于焊接部位两侧等。

1.1.6 焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。

焊丝使用前应清除其表面的油污、锈蚀等。

常用焊材烘干温度及保持时间见表4。

表4 常用焊材烘干温度及保持时间接上表：1.2焊接工艺要求1.2.1 碳素钢及合金钢焊接材料的选用，应符合设计文件的规定，当无规定时，符合本规范附录B第 B.0.1条及第B.0.2条的规定。

焊接工艺指导书和焊接工艺规程焊接工艺指导书第一章绪论1.1 引言1.2 目的1.3 适用范围1.4 定义和缩写词第二章焊接设备和材料2.1 焊接机械设备2.2 焊接电源2.3 焊接材料2.4 焊接辅助材料2.5 焊接工具第三章焊接装夹和定位3.1 焊接装夹3.2 焊接定位第四章焊接工艺参数4.1 焊接电流4.2 焊接电压4.3 焊接速度4.4 焊接气体流量4.5 焊缝尺寸4.6 焊接时间4.7 焊接步骤4.8 焊接工艺记录第五章焊接质量控制5.1 焊缝外观质量5.2 焊缝尺寸质量5.3 焊缝密实性5.4 焊缝强度5.5 焊缝热影响区控制第六章常见焊接缺陷及处理6.1 毛刺6.2 焊接夹渣6.3 焊缝气孔6.4 焊接裂纹6.5 焊接变形6.6 焊接硬化第七章焊接安全7.1 焊接工作场所安全7.2 焊接个人防护措施7.3 焊接设备安全使用第八章结语焊接工艺规程第一章绪论1.1 引言1.2 目的1.3 适用范围1.4 定义和缩写词第二章焊接材料要求2.1 焊条（焊丝）要求2.2 母材要求2.3 辅助材料要求第三章焊接设备要求3.1 焊接机械设备要求3.2 焊接电源要求3.3 焊接辅助设备要求第四章焊接工艺参数4.1 焊接电流要求4.2 焊接电压要求4.3 焊接速度要求4.4 焊接气体流量要求4.5 焊缝尺寸要求4.6 焊接时间要求4.7 焊接步骤要求4.8 焊接工艺记录要求第五章焊接质量控制要求5.1 焊缝外观质量要求5.2 焊缝尺寸质量要求5.3 焊缝密实性要求5.4 焊缝强度要求5.5 焊缝热影响区控制要求第六章检验与试验要求6.1 检验项目6.2 检验方法6.3 检验标准及合格条件6.4 试验项目6.5 试验方法6.6 试验标准及合格条件第七章焊接工艺评定与控制7.1 工艺评定7.2 工艺控制第八章焊接安全与环境保护8.1 焊接安全8.2 焊接环境保护第九章结语以上仅为焊接工艺指导书和焊接工艺规程的大致内容框架，具体的内容和字数将根据需求进行补充和完善。

焊接工艺规程1. 引言本文档旨在制定焊接工艺规程，以确保焊接过程的质量和安全性。

焊接工艺规程是指在焊接过程中所需采取的步骤、参数和要求的详细描述。

2. 适用范围本焊接工艺规程适用于各种焊接工艺和材料，包括但不限于电弧焊、气焊、TIG焊等。

3. 规程管理3.1 规程编制焊接工艺规程的编制由焊接工程师负责。

编制内容应包括焊接工艺的选择、操作步骤、焊接参数、检验方法等。

3.2 规程审批焊接工艺规程的审批应由质量部门负责，确保规程符合质量标准和安全要求。

3.3 规程变更任何有关焊接工艺的变更都应经过焊接工程师和质量部门的审批，并在规程上留下变更记录，以确保变更的可追溯性。

4. 焊接工艺选择选择适当的焊接工艺对于确保焊接质量至关重要。

在选择焊接工艺时，需要考虑以下因素：•焊接材料特性•焊接接头类型•设备和技术能力•环境条件5. 焊接设备和材料5.1 焊接设备焊接设备应符合国家标准，并经过定期检查和维护，确保其正常运行和安全性。

应注意以下事项：•设备清洁和防止异物进入•动力电源的接地和漏电保护•焊机参数的校准和调整5.2 焊接材料焊接材料的选择应符合设计和标准要求，并严格控制材料的质量和来源。

焊接材料的要求包括：•材料成分和力学性能•表面处理和预热要求•焊接材料的存储和保护6. 焊接操作步骤焊接操作步骤应详细描述每一步操作的方法和注意事项，确保操作的一致性和质量稳定性。

操作步骤包括以下内容：6.1 准备工作•检查焊接设备和工具的完好性•准备工作区域，清除杂物和易燃物•确定焊接位置和姿势6.2 清洁和表面处理•清理焊接表面，去除油污和氧化物•表面处理，如打磨、划伤等6.3 焊接参数设置•根据焊接材料和接头类型，设置合适的焊接参数•包括电流、电压、焊接速度等6.4 焊接操作•按照焊接参数进行焊接操作•注意电弧稳定、焊缝形状和焊接速度的控制6.5 焊后处理•对焊缝进行修整和清理•进行必要的热处理和冷却7. 焊接质量控制焊接质量控制是确保焊接过程符合质量标准和安全要求的重要环节。

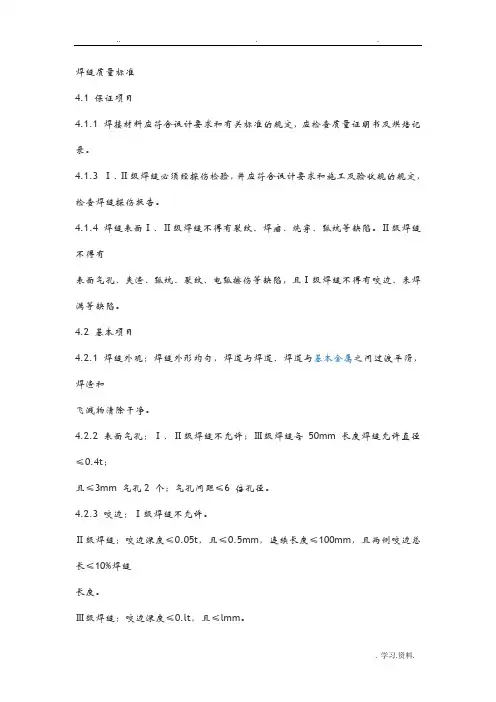

焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规的规定，检查焊缝探伤报告。

4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

4.2.3 咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

注：t 为连接处较薄的板厚。

4.3 允许偏差项目，见表5-1。

5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

5.4 低温焊接不准立即清渣，应等焊缝降温后进行。

6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中不允许搬动、敲击焊件。

6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。

焊接工艺规范及操作规程1焊接通用工艺1 范围本守则规定焊接加工的工艺规则,适用于本公司焊接加工。

2 焊工2.1焊工必须经过考试并取得合格证后,方可上岗。

焊工考试按照JG/T5080.2进行。

2.2 焊工必须严格遵守焊接工艺规程,严禁自由施焊及在焊道外的母材上引弧。

3 焊前准备3.1 焊接前应检查并确认焊接设备及辅助工具等处于良好状态。

3.2 焊接工作尽可能在室内进行,当工件表面潮湿或暴露于雨雪条件下,不得进行焊接作业。

3.3 焊条、焊剂和药芯焊丝应按产品说明书的规定进行烘干。

低氢焊条在施焊前必须进行烘干,烘干温度为350～400℃,时间1～2h。

一般在常温下超过4h即重新烘干。

酸性焊条一般可不烘干,但焊接重要结构时经150～200℃烘干1～2h。

3.4焊材的选用3.4.1钢材和焊条的选配3.4.2 焊丝、焊剂的选配3.5 碳素钢板厚大于50mm、低合金钢板厚度大于36mm时,施焊前一般应进行预热至100～150℃,预热区应在焊缝两侧,每侧宽度不应小于焊件厚度的两倍且不小于100mm。

3.6 焊接部位必须进行焊前清理、去除铁锈、油污等杂质,重要部位还要求打磨光洁。

4 焊接4.1根据具体情况选用合理的焊接参数进行焊接,不允许超大电流焊接。

4.2 多层焊时,前一层焊道表面必须进行清理,检查、修整,如发现有影响焊接质量的缺陷,必须修整清除后再焊。

4.3 焊后处理4.3.1 焊接结束,焊工应清理焊道表面的熔渣飞溅物,检查焊缝外形尺寸及外观质量。

公司规定要敲钢印的部位打上焊工钢印。

4.3.2 焊缝缺陷超标允许返修,但返修次数不超过两次。

4.3.3 焊缝出现裂纹时,焊工不得擅自处理,应及时的报告技术人员,查清原因,订出修补措施方可处理。

4.3.4 对于一些封闭型结构,多焊缝、长焊缝的构件,焊后应进行锤击、振动等方法消除残余应力,产品技术条件中要求热处理的,应采用热处理消除应力。

5各种焊接方法规范5.1 手工电弧焊5.1.1 有焊接工艺的按焊接工艺规定操作。

焊接工艺规程一、引言焊接作为一种重要的工艺，在机械加工、装配和制造领域中都有广泛的应用。

焊接工艺规程是对焊接过程、设备、操作等方面进行严格规范和标准化的文件，它是焊接质量保证的重要手段之一，有助于提高焊接质量，减少事故发生，保障生产安全。

二、适用范围本规程适用于手工电弧焊、气体保护焊、埋弧焊等多种焊接工艺，适用于搭接焊、角焊、对接焊、填充焊等多种焊接方式，适用于冶金、化工、能源等多个行业中的焊接作业。

三、焊接材料与设备1、焊接材料：焊接材料应符合国家标准或相关标准要求，焊缝材料和母材的化学成分和机械性能应符合设计要求。

2、焊接设备：焊接设备应符合国家标准或相关标准要求，符合安全要求，经过检验合格方可使用。

四、焊接工艺1、焊接工艺的选择应根据对接材料、焊接位置、焊缝形式、厚度和质量要求等方面进行综合考虑，确立技术方案。

2、焊接前应进行表面处理、除油除氧等预处理，确保焊接质量。

3、焊接过程中应保证焊接电流、电压、电极直径、焊接速度等焊接参数符合规范要求。

4、焊接操作人员应具有相应的职业培训和证书，熟悉所需焊接技术，严格执行规范要求。

5、焊接过程中应防止引起开裂、气孔、未熔合等缺陷，确保焊接质量。

6、焊接完成后应进行外观检查、尺寸检查和焊缝无损检测等，确保焊接质量符合要求。

五、安全防护措施1、切勿在没有专人看护的情况下离开焊接设备。

2、在现场周围设置明显的警示标志和障碍物，防止外来干扰。

3、其它人员应离焊接现场一定安全距离，在必要时戴上相应的防护装备。

4、焊接过程中应注意防止火花溅落，避开有易燃、易爆物品的区域。

5、在使用气体保护焊接时，应注意保护设备和人员免受气体泄漏的影响。

六、焊接记录与检验1、在焊接现场应有专人填写记录，记录内容应包括焊接材料、设备、焊接参数、操作人员等有关信息。

2、焊接完成后应进行外观检查、尺寸检查和焊缝无损检测等，确保焊接质量符合要求。

3、焊接记录和检验报告应保存至少五年，作为质量保证参考文件。
