焊接工艺规程的编制

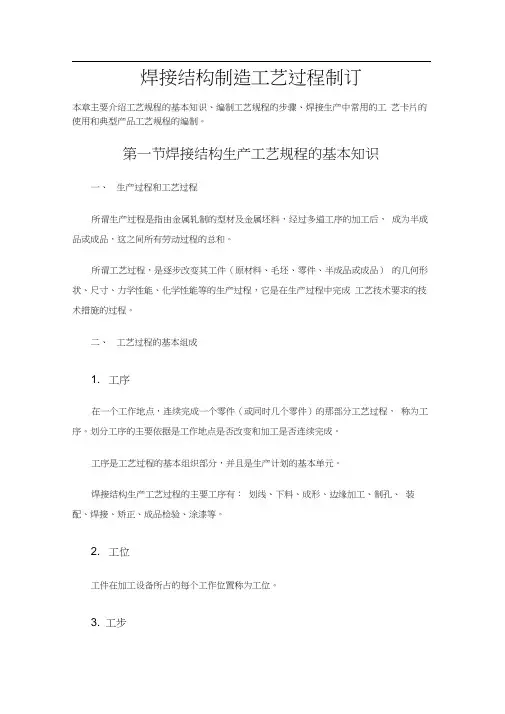

焊接结构制造工艺过程制订本章主要介绍工艺规程的基本知识、编制工艺规程的步骤、焊接生产中常用的工艺卡片的使用和典型产品工艺规程的编制。

第一节焊接结构生产工艺规程的基本知识一、生产过程和工艺过程所谓生产过程是指由金属轧制的型材及金属坯料，经过多道工序的加工后，成为半成品或成品，这之间所有劳动过程的总和。

所谓工艺过程，是逐步改变其工件（原材料、毛坯、零件、半成品或成品）的几何形状、尺寸、力学性能、化学性能等的生产过程，它是在生产过程中完成工艺技术要求的技术措施的过程。

二、工艺过程的基本组成1. 工序在一个工作地点，连续完成一个零件（或同时几个零件）的那部分工艺过程，称为工序。

划分工序的主要依据是工作地点是否改变和加工是否连续完成。

工序是工艺过程的基本组织部分，并且是生产计划的基本单元。

焊接结构生产工艺过程的主要工序有：划线、下料、成形、边缘加工、制孔、装配、焊接、矫正、成品检验、涂漆等。

2. 工位工件在加工设备所占的每个工作位置称为工位。

3. 工步工件在某一加工工序中，所用的加工设备、工具和各工艺规范均保持不变的那部分工作称为工步。

第二节焊接结构加工工艺规程的编制一、工艺规程的作用编制工艺规程是生产中一项技术措施，在生产中能起到下列作用：1）合理地选择工艺方案，在结构满足正常工作、安全运行的前提下达到最佳的经济效益。

2）根据工艺方案进行生产，组织各工序的技术检验。

有利于尽早发现质量问题，并尽快消除焊接废品。

3）便于组织生产部门根据生产计划和工艺规程下达任务，组织调度安排生产，质量检验、劳动组织、材料供应及成本的核算等，使整个生产有计划进行。

4）在新产品投入生产前，要依据产品的工艺规程进行车间平面设计、设备的选用布置、专用夹具和工艺装备的设计与制造、原材料及人员的配备，以及各辅助部门的安排等。

5）可以不断地积累生产经验，提高企业技术素质和技术水平。

二、编制工艺规程的依据1．产品图样和产品的技术要求1）审查焊接结构总装图、部件图及零件图2）产品生产的技术要求2. 产品的生产纲领某种产品（或零、部件）包括备件和废品在内的年产量称为该产品的生产纲领。

焊接工艺文件的编制原则
焊接工艺文件的编制原则主要包括以下几点：
1. 安全原则：确保焊接过程中的人身安全和设备安全。

焊接工艺文件要包括相关的安全操作规程和预防措施。

2. 合理性原则：确保焊接工艺的选择和操作是合理的，符合工程项目的要求和实际情况。

考虑焊接材料的性能和特点，确定合理的焊接参数。

3. 可行性原则：焊接工艺文件要考虑实施的可行性，包括焊接设备的可用性、操作人员的技术水平和应用的可操作性。

4. 经济原则：即在满足焊接质量要求的前提下，尽可能降低生产成本。

选择合适的焊接方法、材料和焊接设备，减少材料的浪费和机器的闲置。

5. 持续改进原则：随着科技发展和生产工艺的进步，焊接工艺也需要不断改进。

焊接工艺文件要具备灵活性和可编辑性，便于随时进行更新和修改。

6. 标准化原则：严格按照相关焊接标准和规范进行编制，确保焊接质量与规范的要求相符。

7. 文件规范原则：焊接工艺文件要符合相关的文档规范和格式要求，清晰明了、
易于理解，便于操作人员阅读和执行。

综上所述，焊接工艺文件的编制原则涉及安全、合理性、可行性、经济性、持续改进、标准化和文件规范等方面，以确保焊接质量和工艺的有效实施。

焊接工艺规程1. 引言本文档旨在制定焊接工艺规程，以确保焊接过程的质量和安全性。

焊接工艺规程是指在焊接过程中所需采取的步骤、参数和要求的详细描述。

2. 适用范围本焊接工艺规程适用于各种焊接工艺和材料，包括但不限于电弧焊、气焊、TIG焊等。

3. 规程管理3.1 规程编制焊接工艺规程的编制由焊接工程师负责。

编制内容应包括焊接工艺的选择、操作步骤、焊接参数、检验方法等。

3.2 规程审批焊接工艺规程的审批应由质量部门负责，确保规程符合质量标准和安全要求。

3.3 规程变更任何有关焊接工艺的变更都应经过焊接工程师和质量部门的审批，并在规程上留下变更记录，以确保变更的可追溯性。

4. 焊接工艺选择选择适当的焊接工艺对于确保焊接质量至关重要。

在选择焊接工艺时，需要考虑以下因素：•焊接材料特性•焊接接头类型•设备和技术能力•环境条件5. 焊接设备和材料5.1 焊接设备焊接设备应符合国家标准，并经过定期检查和维护，确保其正常运行和安全性。

应注意以下事项：•设备清洁和防止异物进入•动力电源的接地和漏电保护•焊机参数的校准和调整5.2 焊接材料焊接材料的选择应符合设计和标准要求，并严格控制材料的质量和来源。

焊接材料的要求包括：•材料成分和力学性能•表面处理和预热要求•焊接材料的存储和保护6. 焊接操作步骤焊接操作步骤应详细描述每一步操作的方法和注意事项，确保操作的一致性和质量稳定性。

操作步骤包括以下内容：6.1 准备工作•检查焊接设备和工具的完好性•准备工作区域，清除杂物和易燃物•确定焊接位置和姿势6.2 清洁和表面处理•清理焊接表面，去除油污和氧化物•表面处理，如打磨、划伤等6.3 焊接参数设置•根据焊接材料和接头类型，设置合适的焊接参数•包括电流、电压、焊接速度等6.4 焊接操作•按照焊接参数进行焊接操作•注意电弧稳定、焊缝形状和焊接速度的控制6.5 焊后处理•对焊缝进行修整和清理•进行必要的热处理和冷却7. 焊接质量控制焊接质量控制是确保焊接过程符合质量标准和安全要求的重要环节。

焊接工艺评定焊接工艺规程实用编制方法1.设计评审：对产品的设计和焊接要求进行评审，确定焊接适用性以及所需的焊接工艺。

2.试样制备：根据评审结果，制备用于评定的试样，并确保试样的材料、尺寸和几何形状与实际焊接接头相符。

3.焊接试验：在焊接试验中采用所要评定的焊接工艺对试样进行焊接，并注意控制焊接参数，如焊接电流、电压、速度等。

4.试验检测：对焊接接头进行破坏性和非破坏性试验检测，以评定焊接接头的质量和性能。

常用的试验方法包括拉伸试验、弯曲试验、冲击试验、硬度测量等。

5.评定结果分析：根据试验结果以及相关标准和规范进行评定结果分析，包括焊缝强度、断裂模式、变形情况等。

6.撰写评定报告：将评定结果进行汇总撰写为评定报告，明确焊接工艺的适用范围、限制条件和质量控制要求。

焊接工艺规程实用编制方法是为了规范和标准化焊接过程，确保焊接接头的质量和一致性。

下面是焊接工艺规程实用编制的几个关键步骤：1.确定焊接要求：根据产品的设计要求和技术要求，明确焊接接头的类型、尺寸和材料等要求。

2.资料收集：收集和整理相关的焊接规范、标准以及过去的实践经验等，为编制工艺规程提供参考依据。

3.编制工艺参数：根据焊接要求和资料收集，确定焊接工艺参数，如焊接电流、电压、速度、焊接序列等。

5.编制检测规程：确定焊接接头的检测方法和标准，编制相应的检测规程，以确保焊接接头的质量。

6.过程控制与验证：在实际焊接过程中，进行过程控制和验证，根据工艺规程要求进行焊接接头的质量控制和监测。

7.修订和完善：根据实际应用中的反馈和总结，及时修订和完善工艺规程，以提高焊接接头的质量和工艺的可靠性。

总之，焊接工艺评定和焊接工艺规程实用编制是保证焊接接头质量的重要手段，只有通过严格的评定和标准化的编制方法，才能确保焊接接头的可靠性。

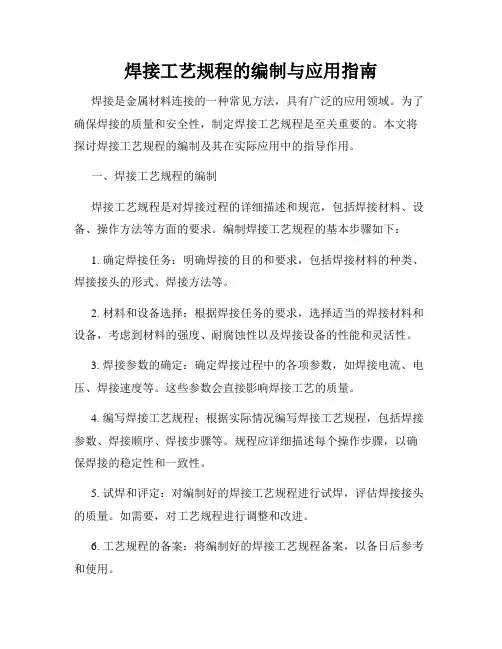

焊接工艺规程的编制与应用指南焊接是金属材料连接的一种常见方法，具有广泛的应用领域。

为了确保焊接的质量和安全性，制定焊接工艺规程是至关重要的。

本文将探讨焊接工艺规程的编制及其在实际应用中的指导作用。

一、焊接工艺规程的编制焊接工艺规程是对焊接过程的详细描述和规范，包括焊接材料、设备、操作方法等方面的要求。

编制焊接工艺规程的基本步骤如下：1. 确定焊接任务：明确焊接的目的和要求，包括焊接材料的种类、焊接接头的形式、焊接方法等。

2. 材料和设备选择：根据焊接任务的要求，选择适当的焊接材料和设备，考虑到材料的强度、耐腐蚀性以及焊接设备的性能和灵活性。

3. 焊接参数的确定：确定焊接过程中的各项参数，如焊接电流、电压、焊接速度等。

这些参数会直接影响焊接工艺的质量。

4. 编写焊接工艺规程：根据实际情况编写焊接工艺规程，包括焊接参数、焊接顺序、焊接步骤等。

规程应详细描述每个操作步骤，以确保焊接的稳定性和一致性。

5. 试焊和评定：对编制好的焊接工艺规程进行试焊，评估焊接接头的质量。

如需要，对工艺规程进行调整和改进。

6. 工艺规程的备案：将编制好的焊接工艺规程备案，以备日后参考和使用。

二、焊接工艺规程的应用指南焊接工艺规程在实际应用中具有指导作用，有助于提高焊接质量和效率。

以下是焊接工艺规程在实际应用中的一些指南：1. 确保焊接质量：焊接工艺规程提供了一套标准化的操作方法，可以确保焊接接头的质量。

操作人员必须按照规程进行操作，严格控制焊接参数和步骤。

2. 提高生产效率：工艺规程确定了焊接参数和步骤，避免了操作人员的盲目调整，提高了焊接的一致性和效率。

这有助于减少生产时间和成本。

3. 防止焊接缺陷：焊接工艺规程规定了焊接参数的范围，避免了过高或过低的参数，从而减少焊接缺陷的出现。

规程还描述了焊接缺陷的检测方法和处理措施。

4. 管理和培训参考：焊接工艺规程备案后，可以作为管理和培训的参考资料。

新员工可以通过学习规程快速掌握焊接操作方法，提高工作效率。

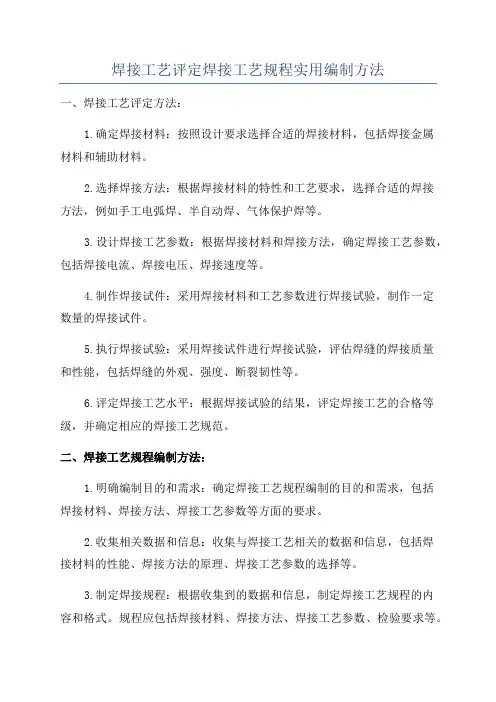

焊接工艺评定焊接工艺规程实用编制方法一、焊接工艺评定方法：1.确定焊接材料：按照设计要求选择合适的焊接材料，包括焊接金属材料和辅助材料。

2.选择焊接方法：根据焊接材料的特性和工艺要求，选择合适的焊接方法，例如手工电弧焊、半自动焊、气体保护焊等。

3.设计焊接工艺参数：根据焊接材料和焊接方法，确定焊接工艺参数，包括焊接电流、焊接电压、焊接速度等。

4.制作焊接试件：采用焊接材料和工艺参数进行焊接试验，制作一定数量的焊接试件。

5.执行焊接试验：采用焊接试件进行焊接试验，评估焊缝的焊接质量和性能，包括焊缝的外观、强度、断裂韧性等。

6.评定焊接工艺水平：根据焊接试验的结果，评定焊接工艺的合格等级，并确定相应的焊接工艺规范。

二、焊接工艺规程编制方法：1.明确编制目的和需求：确定焊接工艺规程编制的目的和需求，包括焊接材料、焊接方法、焊接工艺参数等方面的要求。

2.收集相关数据和信息：收集与焊接工艺相关的数据和信息，包括焊接材料的性能、焊接方法的原理、焊接工艺参数的选择等。

3.制定焊接规程：根据收集到的数据和信息，制定焊接工艺规程的内容和格式。

规程应包括焊接材料、焊接方法、焊接工艺参数、检验要求等。

4.审核修改规程：组织专家对制定的焊接工艺规程进行审核，修改不合理或错误的部分，确保规程的准确性和可操作性。

5.发布规程并培训宣传：将修订后的焊接工艺规程发布给相关人员，并组织培训和宣传活动，确保相关人员能够正确理解和操作焊接工艺规程。

6.定期修订规程：根据焊接实际情况和技术进步，定期修订焊接工艺规程，保持规程的准确性和适应性。

总结：焊接工艺评定和焊接工艺规程的编制是确保焊接质量和工艺标准化的重要手段。

通过合理的焊接工艺评定，可以确定合适的焊接工艺参数，保证焊接质量。

而焊接工艺规程的编制可以使焊接操作符合标准化要求，提高生产效率和质量标准。

因此，对焊接工艺评定和工艺规程的实用编制方法有一定的了解和应用能力，有助于提高焊接质量和工艺标准化水平。

焊接工艺规程(wps)
焊接工艺规程，简称WPS，是为了保证焊接工艺的稳定性、可靠性和安全性而制定的一份规范性文件。

它是焊接工艺中不可或缺的一部分，可以确保焊接工艺的完整性和一致性。

编制WPS的过程可以分为以下几步：
第一步：确定焊接材料
首先需要了解所要焊接的材料的性能，以便选择合适的材料。

这些性能包括材料的化学成分、力学性能，还要考虑到以后材料暴露的环境和条件。

第二步：确定焊接方法
根据焊接材料和需要完成的工作来确定最适合的焊接方法。

焊接方法包括MIG、TIG、手工电弧焊和气保焊等。

第三步：确立电弧电流参数和气体混合比例
通过试验和计算，确定最适合的电弧电流参数和气体混合比例。

这些参数是在保证焊接质量的前提下，对焊接速度和能耗等方面做出平衡的决定。

第四步：确定焊接设备和辅助设备
选择适当的焊接设备和辅助设备。

如电焊机、电缆网，劳动保护用品等。

第五步：制定焊接过程控制程序
根据焊接材料、焊接方法、电流和气体混合比例等条件，制定完整的焊接工艺流程。

总之，WPS是保证焊接质量和焊接可行性的重要工具。

必须细致和严谨的制定和执行，以确保所需的结果和质量。

这个过程可以保证焊接的完整性和一致性，也可以减少焊接冷孔、未熔合和裂纹等的概率。

它还可以为工人提供更安全、更卫生的工作环境，更好地保护他们的生命和财产安全。

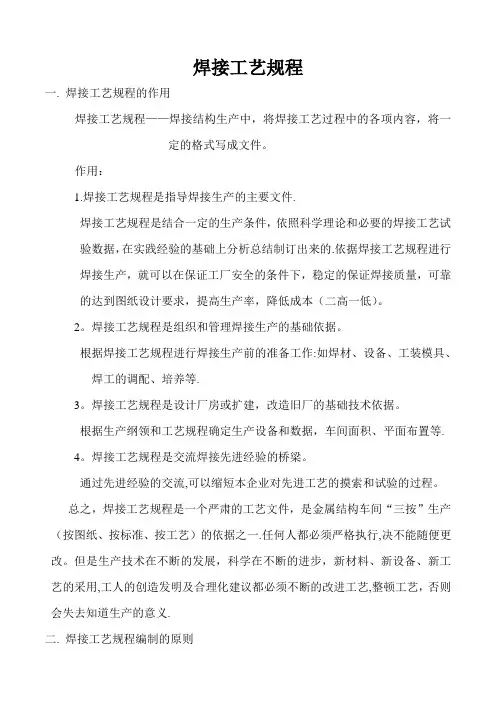

焊接工艺规程一.焊接工艺规程的作用焊接工艺规程——焊接结构生产中，将焊接工艺过程中的各项内容，将一定的格式写成文件。

作用：1.焊接工艺规程是指导焊接生产的主要文件.焊接工艺规程是结合一定的生产条件，依照科学理论和必要的焊接工艺试验数据，在实践经验的基础上分析总结制订出来的.依据焊接工艺规程进行焊接生产，就可以在保证工厂安全的条件下，稳定的保证焊接质量，可靠的达到图纸设计要求，提高生产率，降低成本（二高一低）。

2。

焊接工艺规程是组织和管理焊接生产的基础依据。

根据焊接工艺规程进行焊接生产前的准备工作:如焊材、设备、工装模具、焊工的调配、培养等.3。

焊接工艺规程是设计厂房或扩建，改造旧厂的基础技术依据。

根据生产纲领和工艺规程确定生产设备和数据，车间面积、平面布置等.4。

焊接工艺规程是交流焊接先进经验的桥梁。

通过先进经验的交流,可以缩短本企业对先进工艺的摸索和试验的过程。

总之，焊接工艺规程是一个严肃的工艺文件，是金属结构车间“三按”生产（按图纸、按标准、按工艺）的依据之一.任何人都必须严格执行,决不能随便更改。

但是生产技术在不断的发展，科学在不断的进步，新材料、新设备、新工艺的采用,工人的创造发明及合理化建议都必须不断的改进工艺,整顿工艺，否则会失去知道生产的意义.二. 焊接工艺规程编制的原则1。

技术上的先进性了解国内外焊接工艺技术发展情况,对本企业的差距心中有数，充分利用焊接工艺的最新科学技术成就,广泛采用国内外先进经验，大力推广使用高效率的焊接生产方法。

例如:尽可能采用CO2焊、埋弧自动焊等。

2.经济上的合理性在一定的生产条件下，要对多种工艺方法进行比较，选择经济上最合理的方法,在保证质量的前提下力求成本最低，例如:氩弧焊质量好，但成本高，效率低。

50mm以下的容器,采用电渣焊在经济上并不合理。

3。

技术上的可行性制订焊接工艺规程必须从本厂的实际条件出发，充分利用本厂现有设备掌握潜力。

4.良好的劳动条件焊接工艺规程必须保证操作者具有良好而安全的劳动条件，因此，应尽量采用机械化和自动化，尽可能采用较先进的工装，采用手弧焊封底时，应开成不对称的X型坡口，工作条件较差的一边为浅坡口，工作条件较好的为深坡口，以减小工作条件差的工作量。

焊接工艺编制的六步骤内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.不同的焊接方法有不同的焊接工艺。

焊接工艺主要根据被焊工件的材质、牌号、化学成分，焊件结构类型，焊接性能要求来确定。

首先要确定焊接方法，如手弧焊、埋弧焊、钨极氩弧焊、熔化极气体保护焊等等，焊接方法的种类非常多，只能根据具体情况选择。

确定焊接方法后，再制定焊接工艺参数，焊接工艺参数的种类各不相同，如手弧焊主要包括：焊条型号（或牌号）、直径、电流、电压、焊接电源种类、极性接法、焊接层数、道数、检验方法等等。

1 总则本通用工艺适用于我公司采用手工电弧焊、埋弧自动焊，钨极氩弧焊及熔化极CO2气体保护焊工艺的各类钢制压力容器的焊接。

2 焊工2.1 焊工必须按《锅炉压力容器焊工考试规则》进行考试，并取得焊工合格证，方能在有效期内从事合格项目的焊接工作。

2.2 焊接前焊工必须了解所焊焊件的钢种、焊接材料、焊接工艺要点。

3 焊接方法3.1 下列焊缝一般采用埋弧焊3.1.1 10≤δ≤60的拼接焊缝；3.1.2 直径φ≥1000mm且δ≥10mm的A、B缝内、外口；600mm≤直径φ＜1000mm的A、B 缝外口。

3.2 下列焊缝一般采用手工焊：3.2.1 直径φ≥1000mm且δ＜10mm的A、B缝内、外口；3.2.2 600mm≤直径φ＜1000mm的A、B缝内口3.2.3 直径φ≥89mm接管与法兰B类缝外口；3.2.4 C、D 类焊缝。

3.3 下列焊缝一般采用钨极氩弧焊：3.3.1 直径φ≥1000mm 且δ≤8mm的A、B类缝打底焊；3.3.2 600mm≤直径φ＜1000mm的A、B类缝打底焊；3.3.3 直径φ≥89mm接管与法兰B类缝打底焊；3.3.4 φ＜89mm的接管与法兰B缝焊接；3.3.5 图样要求采用氩弧焊的C、D类焊缝焊接。

焊接工艺流程怎么写焊接是一种常用的金属加工方法，被广泛应用于各个行业。

焊接工艺流程的编写对于保证焊接质量、提高工作效率具有重要意义。

下面将介绍焊接工艺流程的基本写作步骤。

一、焊接准备 1. 确定焊接工件及材质：根据工件要求，确定焊接的工件及材质，包括板材、管材等。

2. 准备焊接设备：根据焊接材料及工艺要求，选择合适的焊接设备，包括焊接电源、焊接枪等。

3. 准备焊接材料：根据焊接工艺要求，准备焊接材料，包括焊丝、焊剂等。

4. 清洁工件表面：使用合适的工具对焊接工件进行清洁处理，确保焊接接头表面无油污、尘埃等杂质。

二、焊接参数设置 1. 选择合适的焊接电流：根据焊接材料及焊接工艺要求，选择适当的焊接电流和电压。

2. 设置合适的焊接速度：根据焊接材料的熔化温度和焊接工艺要求，设置合适的焊接速度。

3. 控制合适的焊接时间：根据焊接接头的大小和厚度，控制合适的焊接时间，以确保焊接质量。

4. 调整合适的焊接气体流量：根据焊接材料的类型和焊接工艺要求，调整合适的焊接气体流量，以保护焊接接头。

三、焊接工艺流程编写 1. 根据焊接要求，确定焊接工艺的参数设置，包括焊接电流、焊接速度、焊接时间、焊接气体流量等。

2. 在焊接工艺流程中，明确焊接工艺的执行步骤，包括焊接前的准备工作、焊接过程中的操作要点、焊接后的检查工作等。

3. 详细描述焊接工艺流程中的每个步骤，包括操作方法、注意事项、操作顺序等。

4. 使用清晰的语言和文字，让读者能够清晰理解焊接工艺的执行步骤和要求。

5. 焊接工艺流程中应遵循的安全操作规范和注意事项也需要明确写入。

四、焊接工艺流程的审核和改进 1. 编写完成焊接工艺流程后，进行内部审核，确保焊接工艺流程的完整性和准确性。

2. 根据实际焊接情况和操作经验，对焊接工艺流程进行改进和优化，以提高焊接质量和工作效率。

3. 定期对焊接工艺流程进行评估和更新，以适应新材料、新设备以及工艺技术的发展。

焊接工艺规程的编制方法焊接工艺规程是否合理，直接关系到生产组织能否正常运行。

制订的工艺规程，既要保证焊接生产质量达到产品图样的各项技术要求，又要有较高的劳动生产率，保证在用户的规定期限内交工，同时还要减少人力、物力等方面的消耗，节约资金。

焊接工艺规程编制过程要严谨、细致，其方法如下。

1、准备工作（1）汇集所需的各种原始资料，做到心中有数。

（2）分析研究生产纲领，根据生产类型确定生产工艺的水平。

（3）研究产品的特点、技术要求和验收标准。

（4）掌握国内外同类产品生产现状及先进的工艺。

2、产品的工艺过程分析产品的工艺过程分析是指对整个焊接产品的结构、材料、加工方法和技术要求进行研究，提出问题并解决问题的过程。

通过对产品结构技术要求的分析，寻求产品从原材料到成品的制造过程中所用的工艺方法，预见可能出现的技术难题并加以研究。

3、拟定工艺路线拟定工艺路线是把组成产品的零、部件的加工顺序排列出来的过程。

它是在工艺分析的基础上完成的，是编制焊接工艺规程的总体构思和布局。

拟定工艺路线要完成以下内容：（1）加工方法的确定包括备料、成形、装配、焊接、矫正、检验等方法。

选择加工方法一定要考虑到企业现有有加工能力和产品生产类型的性质。

（2）加工顺序的确定合理地安排加工顺序能减少不必要的运输、存储工作，同时能使各个工序衔接紧凑，提高生产效率。

这里尤其要注意装配焊接顺序的确定，零、部件的装配焊接和最后的总装顺序不同，结构的残余应力和变形是不一样的，因此对产品的尺寸、加工质量有很大影响。

（3）加工设备和工装的确定根据加工方法选择合适的加工设备和工装。

拟定工艺路线和工艺过程分析的关系十分密切，拟定工艺路线的过程就是产品生产方案论证、确定的过程。

产品的工艺路线并不是唯一的，要对不同的工艺路线进行分析，确定最合理的、最经济的工艺路线。

在拟定工艺路线时，从粗略到详细，最后经过试验或试生产确定最佳方案。

图1为某一框架结构，图2为其生产工艺流程图。
