负控终端的安装以及调试

负控终端作业手册及接线规范二、负荷管理终端安装主要工序作业指导书1、勘察现场及施工准备作业指导书技术要点：（1）认真、彻底查明现场与负荷管理终端安装施工有关的开关、刀闸、表计等情况。

（2）根据客户供电计量情况，确定终端型号。

（3）确定终端采集量（脉冲、485、CT、PT）是否满足接入条件。

（4）自动分闸控制触点的选取必须合理、正确。

（5）确保工器具及终端、材料的配备齐全、合格。

作业流程：（1）确定终端型号及安装方式1）工作负责人必须勘察现场，并填写《现场勘察、施工技术设计书》。

2）根据现场实地勘察，判断客户供电计量方式属于高压计量或低压计量。

3）查看客户电表的型号、接线方式和PT 电压等级（3×4 220V/380V 、3×3 100V 、3×4 57.5V/100V ）。

4）根据电表的型号、接线方式和PT电压等级，确定应安装的终端型号（其接线方式和PT电压等级应与电表的相一致）。

5）确定终端安装位置，判断计量盘内是否有位置安装。

6）计量盘无位置安装终端时，按以下方法确定安装位置：a）原则上选择在计量盘临近屏内位置。

但终端安装运行后必须与原有运行设备不会互相造成不良影响。

b）在方便敷设电缆的合适室内墙上安装。

7）检查计量盘内预留位置或临近屏内安装终端时固定孔是否合适可用。

8）确定计量盘内预留位置或临近屏内无终端安装固定孔或不适用的，钻孔时是否需要将高压或低压电源停运。

9）现场有无失压计时仪。

10）填写《现场勘察、施工技术设计书》相关内容（2）确定终端采集量（脉冲、485、CT、PT）1）确定客户电度表脉冲端口是否被占用，若已占用者，暂不接入脉冲采集线。

2）确定客户电度表485信号采集端口是否被占用，若已占用者，暂不接入485信号采集线。

3）确定现场条件是否满足终端串接CT回路。

a）高压计量客户电表若无接线盒、接线盒残旧或电表CT回路接线复杂，暂不将CT回路串接入终端。

负荷控制终端安装作业指导书目次1适用范围 (407)2编写依据 (407)3作业流程图 (407)4安全风险辨析与预控 (408)5作业准备 (13)6 作业方法 (6)7 质量控制措施及检验标准 (9)1适用范围1.1电压等级35kV及以下配网工程。

1.2电气类别负荷控制终端安装。

2编写依据表2编写依据3作业流程图图3作业流程图4安全风险辨析与预控4.1 负荷控制终端安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与负荷控制终端安装作业相关联的《电网建设安全施工作业票》（编码：PWZDH-04-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置6 作业方法表6 作业方法7 质量控制措施及检验标准 7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。

7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。

7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。

7.1.5施工质量检验一般按以下方式进行。

质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。

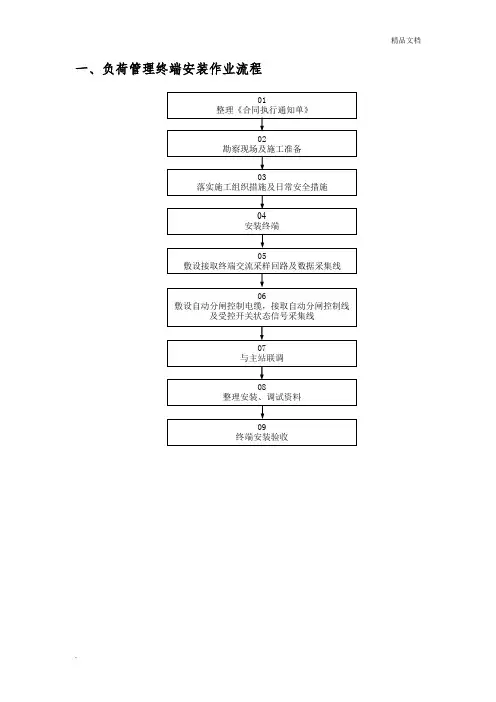

一、负荷管理终端安装作业流程二、负荷管理终端安装主要工序作业指导书1、勘察现场及施工准备作业指导书技术要点：（1）认真、彻底查明现场与负荷管理终端安装施工有关的开关、刀闸、表计等情况。

（2）根据客户供电计量情况，确定终端型号。

（3）确定终端采集量（脉冲、485、CT、PT）是否满足接入条件。

（4）自动分闸控制触点的选取必须合理、正确。

（5）确保工器具及终端、材料的配备齐全、合格。

作业流程：（1）确定终端型号及安装方式1）工作负责人必须勘察现场，并填写《现场勘察、施工技术设计书》。

2）根据现场实地勘察，判断客户供电计量方式属于高压计量或低压计量。

3）查看客户电表的型号、接线方式和PT3×4 220V/380V 、3×3 100V 、3×）。

4）根据电表的型号、接线方式和PT电压等级，确定应安装的终端型号（其接线方式和PT电压等级应与电表的相一致）。

5）确定终端安装位置，判断计量盘内是否有位置安装。

6）计量盘无位置安装终端时，按以下方法确定安装位置：a）原则上选择在计量盘临近屏内位置。

但终端安装运行后必须与原有运行设备不会互相造成不良影响。

b）在方便敷设电缆的合适室内墙上安装。

7）检查计量盘内预留位置或临近屏内安装终端时固定孔是否合适可用。

8）确定计量盘内预留位置或临近屏内无终端安装固定孔或不适用的，钻孔时是否需要将高压或低压电源停运。

9）现场有无失压计时仪。

10）填写《现场勘察、施工技术设计书》相关内容（2）确定终端采集量（脉冲、485、CT、PT）1）确定客户电度表脉冲端口是否被占用，若已占用者，暂不接入脉冲采集线。

2）确定客户电度表485信号采集端口是否被占用，若已占用者，暂不接入485信号采集线。

3）确定现场条件是否满足终端串接CT回路。

a）高压计量客户电表若无接线盒、接线盒残旧或电表CT回路接线复杂，暂不将CT回路串接入终端。

b）低压计量客户电表无接线盒者，暂不接将CT串接入终端。

负控终端安装调试方案负控终端是一种用于远程监控和控制设备的终端设备，通常用于工业自动化、楼宇自动化和物联网等领域。

在安装和调试负控终端时，需要按照以下步骤进行操作。

第一步：确定使用的负控终端类型和规格在安装和调试负控终端之前，首先需要确定使用的负控终端的类型和规格。

根据实际需求以及设备的数量和规模，选择适合的负控终端。

第二步：选择合适的安装位置根据负控终端的使用场景和要控制的设备位置等因素，选择一个合适的安装位置。

通常应选择一个离要控制的设备较近且便于接触的位置，以便安装和调试过程中的连接和操作。

第三步：安装负控终端首先，将负控终端固定在安装位置上，使用螺丝、支架或其他合适的固定装置进行固定。

接下来，连接负控终端的电源线，并将其插入正确的电源插座。

确保电源供应的稳定和可靠。

第四步：接线连接根据负控终端的要求和要控制的设备的类型，选择合适的接线方式和相应的接线规格。

根据负控终端和设备之间的接口类型，使用合适的连接线进行连接。

确保连接线的插拔稳固可靠，接线端口的接触良好。

第五步：安装和配置软件第六步：调试连接和通信在安装和配置完软件之后，需要进行连接和通信的调试。

首先，检查负控终端和设备之间的连接是否正常，确保接线正确并且插头连接稳固。

然后，通过负控终端的软件进行连接和通信测试，确保负控终端可以正确地接收和发送指令。

第七步：测试功能和性能在连接和通信调试完成后，需要进行功能和性能的测试。

通过负控终端的软件，进行各种指令和操作的测试，检查负控终端的功能是否正常。

同时，测试负控终端在不同环境和负载条件下的性能表现，确保其稳定性和可靠性。

第八步：培训和使用指导在安装和调试完成后，对于使用负控终端的操作人员进行培训和使用指导。

介绍负控终端的基本功能和操作方法，讲解相关的注意事项和操作规范。

确保操作人员具备使用负控终端的必要知识和技能，正确和安全地操作负控终端。

综上所述，负控终端的安装和调试需要按照一系列步骤进行操作，包括选择终端类型和规格、选择安装位置、安装终端、接线连接、安装和配置软件、调试连接和通信、测试功能和性能，以及培训和使用指导。

供电公司现场如何安装和调试负控终端机【摘要】负控终端机在供电系统中扮演着至关重要的角色，安装和调试过程是确保系统正常运行的关键环节。

在调查现场情况后，确定安装位置是必不可少的步骤，确保位置合理且便于终端机的操作和维护。

安装过程中需要严格按照操作规程进行，避免出现安全隐患。

初步调试是保证终端机功能正常的一部分，需根据实际情况进行调整和测试。

完善终端机配置包括设置参数和连接网络，确保终端机可以正常运行。

负控终端机安装调试的过程不仅提升了供电系统的运行效率，还保障了系统的可靠性和安全性。

只有通过正确安装和调试，才能确保供电系统的正常运行，为社会和人们的生产生活提供稳定可靠的电力保障。

【关键词】关键词：负控终端机、安装、调试、现场情况、安装位置、初步调试、配置、必要性、影响、供电系统、正常运行、重要性1. 引言1.1 负控终端机的作用和重要性负控终端机是供电系统中不可或缺的设备，其作用和重要性不可小觑。

负控终端机可以实现对供电系统的监控和保护，及时发现并排除各种故障，确保供电系统的稳定运行。

通过对负控终端机的监测和控制，可以提高供电系统的可靠性和安全性，减少故障的发生，保障用户的用电需求。

负控终端机还可以实现对供电设备的远程监控和智能化管理，提高供电系统的运行效率和管理水平。

对负控终端机的安装和调试工作至关重要，只有确保其正常运行和准确性能，才能更好地保障供电系统的正常运行和用户的用电需求。

负控终端机的作用和重要性不仅体现在供电系统的安全稳定运行上，更体现在提高供电系统的智能化管理和服务水平上。

只有充分认识到负控终端机的作用和重要性，才能更好地推动供电系统的发展和改善，为用户提供更加优质、稳定的用电服务。

1.2 安装和调试负控终端机的意义安装和调试负控终端机是供电公司现场工作中至关重要的一环。

负控终端机作为供电系统中的关键设备，其安装和调试直接影响着供电系统的正常运行和安全性。

正确地安装和调试负控终端机具有十分重要的意义。

负控终端安装调试
方案
负控终端安装调试规范
贵州天能电力高科技有限公司
目录
1、工程安装调试规模 (3)
2、工程安装调试进度 (3)
3、安装规范 (4)
4、调试规范 (8)
5、施工四措 (8)
6、资料收集 (12)
7、工程验收 (13)
8、特殊情况处理 (13)
根据贵州电网公司市场营销专项项目《贵州电网负荷控制管理终端安装工程》的建设要求，我局根据我放实际情况提出一下安装规范。

一、工程安装调试规模
本工程涉及下属个分县局共台负荷控制管理终端的安装及调试。

安装过程中涉及的机械电能表，请各分县局自行安排资金更换为带485通讯功能的电子表。

二、工程安装调试进度
本工程工期从合同签订生效后，负荷控制管理终端和通讯卡到货之日起计算150个日历日内完成。

各分县局自行组织力量，合理安排，保证按时完成。

表2-1 工程进度表
三、安装规范
总体要求：终端安装于透明表箱内，用控制电缆将电压引入表箱，经端子盒后接入终端，RS-485通信电缆直接引入。

一）、安装前的准备工作：
1、RS-485通信电缆、交流电压导线选用质量认证合格的材料。

（1）RS-485通信电缆：可选用红黑双色屏蔽双绞线，不低于2×0.5 mm2；
（2）交流电压导线：选用铜质单芯绝缘线,电压导线截面积不低于 2.5 mm2。

导线按A、B、C、N相色黄、绿、红、黑配置。

（3）控制电缆：室外安装须使用控制电缆。

电缆芯数应满足要求。

2、配件：表3-1 室外安装配件清单。

宁供电用（1996）463号安装电力负荷管理系统终端的施工规定为了保证电力负荷管理系统工程安全、有序、保质、保量地顺利进行，特对终端安装施工中的有关事项规定如下：一、现场勘察1.每个用户终端安装施工前都必须经过现场勘察。

2.勘察人根据用户填写的负控登记表，对用户变（配）电环境状况、设备容量、供电线路名称、用电情况及有关设备逐一进行勘察，确定：（1）负控装臵的安装位臵；（2）天馈线和信号电缆、控制电缆的敷设路径及长度；（3）确定终端装臵的电源取向；（4）被控开关的名称、编号、脱扣形式、辅助接点情况以及被控负荷情况等。

3.终端装臵的安装位臵，一般不占用巡视通道，个别配电房确无其他合适位臵时，可以部份占用通道，基本原则是：（1）若配电房只有一个巡视通道，不得占用；（2）若配电房有两个巡视通道，特殊情况下可以占用一侧通道的一部份，但一般要保证该通道的剩余部份不窄于50cm，以便巡视人员通过。

4.终端装臵的电源取向，应以保证负控最后一轮开关跳闸后装臵仍能正常工作——即装臵不失电为原则。

5.勘察人员应在勘察表上画出该变（配）电所一次系统的主要部份，其中应含进线名称、进线开关、刀闸编号，有关进线及联络开关、被控开关、计量点以及施工中必须停用的其他设备。

需要向调度报停电申请的开关、刀闸应专门注明，并于勘察后立即填写停电申请单以防遗忘。

6.勘察表必须填明勘察日期及勘察人姓名。

二、装接通知单负控管理人员依据现场勘察确定的开关控制轮次制定“负控装接通知单”，经负控专职、负荷调度、主管领导签字后生效。

负控装接通知单一式五份，分别存于负控中心值班室，用户变（配）电房、负控维修组、负荷调度、用户档案袋。

三、施工图纸根据“现场勘察表”和“装接通知单”画出施工接线图，经专职人员签字后交施工人员施工。

施工队原则上应按图施工，施工中发现问题或有必须变动之处，须经专职人员或主管领导同意后方可更改。

施工结束后施工负责人应在“竣工图”上签字。

负控终端操作手册河南许继仪表有限公司二零一零年七月目录一、名词解释 (3)二、许继大用户负荷管理系统概述 (4)三、工作原理 (4)四、功能说明 (4)4.1 显示功能 (4)4.2 上行通讯方式 (5)五、负控终端分类 (7)六、XJT-500/f型负控终端介绍 (8)6.1 终端面板介绍 (8)6.2硬件安装 (10)6.2.1 终端安装 (10)6.2.2 终端接线 (11)6.3终端调试说明 (13)6.3.1 使用掌机对终端参数进行设置 (13)6.3.2 液晶面板操作 (19)6.4现场终端的调试流程： (27)七、国网负控终端介绍 (28)7.1 负控状态指示 (28)7.1.4终端分类和类型标识代码 (31)7.1.5 GPRS上线建立TCP连接的AT指令流程图 (32)7.1.6 协议介绍：DL/T645-2007协议 (32)7.1.7 接线 (34)八、GPRS流量估算方法 (35)一、名词解释负控负控终端主要电力线路的负荷监测、控制及远程抄表，是城市和农村电网用电现场服务于管理系统及负荷管理系统中的重要终端设备。

手持设备手持设备（或称手持抄表终端）是指能够近距离直接与电能表、负控终端及计算机设备进行数据交换的设备。

终端地址系统中终端设备的地址编码，简称终端地址。

系统广播地址系统中所有终端都应该响应的地址编码。

终端组地址具有某一相同属性的终端群组编码，如属于同一行业、同一变电站、同一线路，响应同一个命令。

主站地址主站中具有通信需求的对象（如工作站、应用功能模块等）的编码。

电能示值电能表计度器电能示值的简称。

测量点指可以测量出唯一的一组电气量值的测量装置与终端的顺序电气连接点，当物理上相同的一个电气连接点被多个装置所测量，或者被一个装置所测量但通过多种方式被传递到终端时，按照多个测量点计，每个测量点具有唯一的逻辑定位编码，是该装置在终端的参数配置、数据应用的唯一对象标识。

总加组指相关的各测量点的某一同类电气量值按设置的加或减运算关系计算得到的数值。

供电公司现场如何安装和调试负控终端机【摘要】本文介绍了供电公司现场安装和调试负控终端机的重要性。

在安装过程中，需要进行准备工作、按照安装图纸和操作规程进行安装、连接电源和信号线，并进行相应的调试工作。

安装完成后，还需对负控终端机进行系统测试，及时排除故障并解决问题。

总结了安装和调试的关键步骤，强调了安装和调试的重要性，并展望了负控终端机在供电运行中的作用。

这些步骤将有助于确保负控终端机的正常运行，提高供电系统的可靠性和效率。

通过本文的指导，供电公司可以更好地了解如何安装和调试负控终端机，提升供电运行效率和服务水平。

【关键词】供电公司、现场安装、调试、负控终端机、重要性、准备工作、安装过程、接线调试、系统测试、故障排除、关键步骤、安装调试的重要性、负控终端机、供电运行、作用。

1. 引言1.1 介绍供电公司现场安装和调试负控终端机的重要性供电公司现场安装和调试负控终端机是供电网络运行的重要环节。

负控终端机是监控和控制负荷的关键设备，它能够实现远程监测和控制负荷，保障供电系统的稳定运行。

安装和调试的质量直接影响着供电系统的运行效果和安全性。

对负控终端机的安装和调试工作必须高度重视，确保设备安装正确、接线准确、调试无误。

只有经过严格的安装和调试，负控终端机才能正常运行，保障供电系统的正常运行。

在供电公司现场安装和调试负控终端机时，需要根据规范和标准进行操作，并确保所有步骤和细节都符合要求。

定期对已安装的负控终端机进行检查和维护也是非常重要的，以确保设备长期稳定运行。

对供电公司现场安装和调试负控终端机的重要性不可忽视。

本文将重点讨论负控终端机的安装和调试流程，希望能够为相关工作提供指导和参考。

1.2 说明本文将重点讨论的内容本文将重点讨论供电公司现场如何安装和调试负控终端机的具体步骤和注意事项。

通过准备工作、安装过程、接线调试、系统测试和故障排除等环节的详细介绍，读者将了解到在进行负控终端机安装和调试时需要注意的关键点。
