KD-100T型配变监测终端配变监测终端(TTU)使用说明书科大智能科技股份有限公司目录一、概述 (2)二、技术指标 (3)1、电气参数 (3)2、通讯接口 (3)3、遥信/脉冲输入 (4)4、安全性 (4)5、平均无故障工作时间（MTBF） (5)6、停电后数据保持时间 (5)7、工作环境 (5)8、外壳及尺寸 (5)三、外形图 (5)四、主要功能 (6)1、状态量采集 (6)2、电能表数据采集 (6)3、脉冲表数据采集 (7)4、事件记录 (7)5、数据存储 (7)6、显示功能 (7)7、功率控制 (8)8、电量控制 (10)9、终端维护 (11)五、安装及接线图 (11)六、运输存储 (14)七、售后服务 (15)一、概述KD-100T型配变监测终端是根据《电能信息采集及管理系统电力配变监测终端订货及验收技术条件》，结合Q／GDW 374.1-2009《电力用户用电信息采集系统技术规范：专变采集终端技术规范》、Q／GDW 375.1-2009《电力用户用电信息采集系统型式规范：专变采集终端型式规范》和Q／GDW 376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》的要求，并结合我国电力用户的实际需求而开发设计的新一代配变监测终端。
本终端采用32位的高速ARM9 CPU及目前流行的LINUX操作系统，具备高性能软硬件平台。
采用16位模数转换电路，确保数据处理的准确性与快速性。
软硬件采用模块化设计理念，可按照用户的不同需求进行积木式组合。
采用GPRS/CDMA作为主通讯方式，并采用国内外著名厂商的通讯模块，确保无线通讯的高稳定性。
终端实时检测、分析电网及多功能电能表的工作情况，发现异常主动上报，可将电力用户的损失降低到最小。
本终端可广泛应用于终端抄表、考核计量等用电需求场合。
二、技术指标1、电气参数●电源电压：3×220/380V，3×57.7/100V，70% Un～130% Un正常工作，在一相电压供电情况下正常工作。

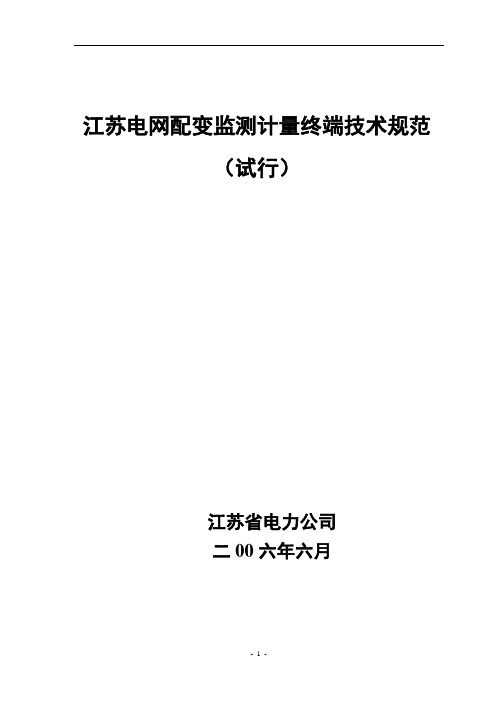

江苏省电力公司二00六年六月目次1.范围 (4)2.规范性引用文件 (4)3.定义 (5)4.技术要求 (5)4.1. 气候和大气环境条件 (5)4.2. 机械影响 (6)4.3. 工作电源 (6)4.4. 结构要求 (6)4.5. 通信规约与通信接口 (7)4.6. 信号接入数量和方式 (10)4.7. 软硬件要求 (10)4.8. 稳定性和可靠性指标 (10)4.9. 精度等级要求 (10)4.10. 功能要求 (11)5.终端试验方法 (14)5.1. 绝缘性能试验 (14)5.2. 电磁兼容性试验 (15)5.3. 结构和机械试验 (18)5.4. 气候影响试验 (18)5.5. 功能和性能试验 (19)6.包装和储运 (20)6.1. 标志 (20)6.2. 运输 (21)6.3. 贮存 (21)前言为了适应技术发展的需要，规范本公司所使用配变监测计量终端的接口、功能、性能，以减少配变监测计量系统的复杂性，提高系统的可维护性和方便配变监测计量系统的管理，特制定本规范。
本规范给出了江苏省电力公司配变监测计量终端的技术要求和功能标准，由江苏电力试验研究院负责起草。
本规范由江苏省电力公司负责解释。
配变监测计量终端技术规范1.范围本规范规定了配变监测计量终端的接口、功能和性能指标等。
本规范适用于江苏省电力公司系统有关配变监测计量终端的订货、验收、检验/校验及维护。
2.规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T 191-2000 包装储运图示标识DL/T743 2000 《电能量远方终端》DL/T448-2000 电能计量装置技术管理规程GB12325-90 电能质量供电电压允许偏差GB12324-90 电能质量电压允许波动和闪变GB4208 《外壳防护等级分类》GB/T 4208—1993 外壳防护等级（IP代码）DL/T 614－1997 多功能电能表GB/T13729-92 远动终端通用技术条件GB/T 17626.2—1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3—1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4—1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5—1999 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T 17626.8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T 17626.11-1999 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T 17626.12—1998 电磁兼容试验和测量技术振荡波抗扰度试验GB/T 2423.1-2001 电工电子产品环境试验第2部分：试验方法试验A：低温GB/T 2423.2-2001 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T 2423.9-2001 电工电子产品环境试验第2部分：试验方法试验Cb：设备用恒定湿热GB/T 2423.10 电工电子产品环境试验第2部分：试验方法试验Fc：振动(正弦)GB/T5169.11 电工电子产品着火危险试验试验方法成品的灼热丝试验方法和导则DL/T645－1997 多功能电度表通信规约3.定义标准GB/T9092和IEC62051-11定义的术语以及下列术语适用于本规范。
KAS2120型配电监测终端使用说明书Version2.0AKAS2120型配电监测终端使用说明书（V2.0A）本资料版权为广州南方电力集团科技发展有限公司所有，受版权法的保护，在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本说明书的内容。
二ＯＯ六年九月型号及技术指标如有变化，恕不另行通知KAS2120型配电监测终端使用说明书目录一、概述 (1)二、执行标准.................................................. . (2)三、功能描述 (4)四、技术参数.................................................. . (16)五、操作说明................................................. . (18)六、安装与测试………………………………………. . . . .23一概述KAS2120系列配电监测终端采用采用高速嵌入式处理器并运行嵌入式操作系统，终端系统采用32位嵌入式处理器，系统存储采用大容量存储器，与嵌入式操作系统Linux 一起搭构整个应用平台，支持并采用当前最流行的GPRS公用无线通信网络技术，根据电力用户实际用电状况所设计、制造的具有现代先进水平的仪表。
是集监测、计量、电能质量、通信等功能于一体的新型配电监测终端，适用于公用变压器、专用变压器及一些配电线路的运行监测。
可以及时地了解各类配电站点的运行状态，为现场一次设备的安全运行提供技术保障。
同时还可为线损分析、负荷分析预测、电压合格率统计、各种管理功能提供基本数据。
二执行标准KAS2120型配电监测终端装置系列产品的设计符合下无国家和国际或者行业标准之规定：⏹DL/T 743-2001 《电能量远方终端》⏹DL/T 448-2000 电能计量装置技术管理规程⏹GB/T 13729-92 远动终端通用技术条件⏹YD/T1028-1999 800MHz CDMA数字蜂窝移动通信系统设备总技术规范：移动台部分⏹YD/T1214-2002 900MHz TDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术规范：称动台⏹广东省广电集团有限公司《广东电网公司配变监测计量终端通讯规约》⏹DL/T 698 1999《低压电力用户集中抄表系统技术条件》⏹IEC 1000-4-2/3/4-1995 电磁兼容⏹GB12325-90 电能质量供电电压允许偏差⏹GB12324-90 电能质量电压允许波动和闪变⏹GB4208 《外壳防护等级分类》⏹DL/T 614－1997 多功能电能表⏹GB/T 4208—1993 外壳防护等级（IP代码）⏹GB/T 17626.2—1998 静电放电抗扰度试验⏹GB/T 17626.4—1998 电快速瞬变脉冲群抗扰度试验⏹GB/T 17626.5—1999 浪涌（冲击）抗扰度试验⏹GB/T 17626.8—1998 工频磁场抗扰度试验⏹GB/T 17626.12—1998 振荡波抗扰度试验三、功能描述KAS2120配电监测终端具有电能计量、电压统计监测、负荷监测、谐波监测与事件记录、停电事件统计等功能，具体功能如下：3.1电能计量(1)有功计量：可计量正反向有功电量。
配变监测计量终端技术规范书项目名称：横县2011年农网改造升级工程广西百源供电设计有限责任公司2012年1月1.总则1.1本技术规范书适用于公用配电变压器已安装了低压无功补偿装置，需要对其有功、无功电量，三相电压及电压合格率进行监测计量，并将有关信息通过无线通信传至供电局需求侧管理后台机的一种测控终端装置。
本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 721—2000 配网自动化系统远方终端GB/T13729—1992 远方终端通用技术条件DL/T 814-2002 配电自动化系统功能规范GB 4208—1993 外壳防护等级（IP代码）DL/T17626.4—1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试DL/T630—1997 交流采样远动终端技术条件DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定-基本远动任务配套标准DL/T645—1997 三相多功能电能表数据传输规约GB12325-1990 电能质量供电电压允许偏差GB/T 14549-93 电能质量公用电网谐波《电力需求侧管理系统数据传输规约(2005年)》第一部分广西电网公司《广西电网多功能电能表通信规约扩展部分》广西电网公司1.6本设备技术规范书未尽事宜，由需供双方协商确定。
目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (6)
5.4质量检验 (8)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
配网变压器监测计量终端安装。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人：
监理单位检查人： 日期：
日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填
写“×”，不存在风险则填写“―”，未检查项空白。
5 作业内容
5.1 作业前施工条件
表5-1 作业前施工条件
5.2施工准备
表5-2施工准备
5.3主要作业内容
表5-3主要作业内容
表5-3（续）
5.4质量检验
表5-4质量检验
表5-4（续）
9。
配变监测计量终端技术规范书工程项目：XXX公司年月1.总则1.1本技术规范书适用于公用配电变压器已安装了低压低压无功补偿装置，需要对其有功、无功电量，三相电压及电压合格率进行监测计量，并将有关信息通过无线通信传至供电局需求侧管理后台机的一种测控终端装置。
本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 721—2000 配网自动化系统远方终端GB/T13729—1992 远方终端通用技术条件DL/T 814-2002 配电自动化系统功能规范GB 4208—1993 外壳防护等级（IP代码）DL/T17626.4—1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试DL/T630—1997 交流采样远动终端技术条件DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定-基本远动任务配套标准DL/T645—1997 三相多功能电能表数据传输规约GB12325-1990 电能质量供电电压允许偏差GB/T 14549-93 电能质量公用电网谐波1.6本设备技术规范书未尽事宜，由需供双方协商确定。

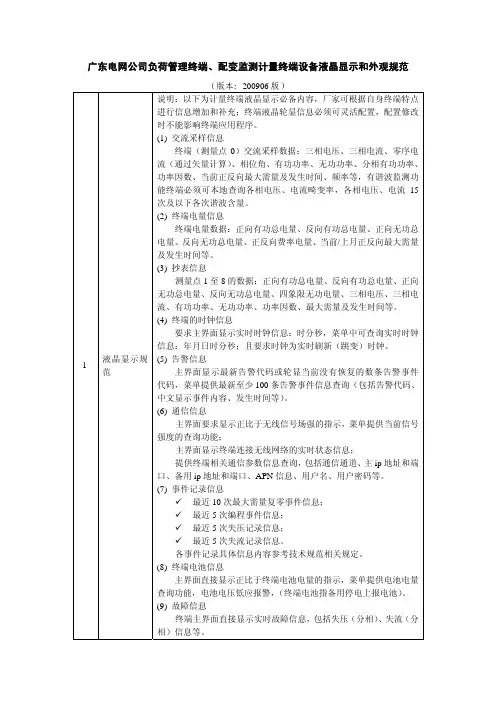

广东电网公司负荷管理终端、配变监测计量终端设备液晶显示和外观规范（版本：200906版）1液晶显示规范说明：以下为计量终端液晶显示必备内容，厂家可根据自身终端特点进行信息增加和补充；终端液晶轮显信息必须可灵活配置，配置修改时不能影响终端应用程序。
(1) 交流采样信息终端（测量点0）交流采样数据：三相电压、三相电流、零序电流（通过矢量计算）、相位角、有功功率、无功功率、分相有功功率、功率因数、当前正反向最大需量及发生时间、频率等，有谐波监测功能终端必须可本地查询各相电压、电流畸变率，各相电压、电流15次及以下各次谐波含量。
(2) 终端电量信息终端电量数据：正向有功总电量、反向有功总电量、正向无功总电量、反向无功总电量、正反向费率电量、当前/上月正反向最大需量及发生时间等。
(3) 抄表信息测量点1至8的数据：正向有功总电量、反向有功总电量、正向无功总电量、反向无功总电量、四象限无功电量、三相电压、三相电流、有功功率、无功功率、功率因数、最大需量及发生时间等。
(4) 终端的时钟信息要求主界面显示实时时钟信息：时分秒，菜单中可查询实时时钟信息：年月日时分秒；且要求时钟为实时刷新（跳变）时钟。
(5) 告警信息主界面显示最新告警代码或轮显当前没有恢复的数条告警事件代码，菜单提供最新至少100条告警事件信息查询（包括告警代码、中文显示事件内容、发生时间等）。
(6) 通信信息主界面要求显示正比于无线信号场强的指示，菜单提供当前信号强度的查询功能；主界面显示终端连接无线网络的实时状态信息；提供终端相关通信参数信息查询，包括通信通道、主ip地址和端口、备用ip地址和端口、APN信息、用户名、用户密码等。
(7) 事件记录信息✓最近10次最大需量复零事件信息；✓最近5次编程事件信息；✓最近5次失压记录信息；✓最近5次失流记录信息。
各事件记录具体信息内容参考技术规范相关规定。
(8) 终端电池信息主界面直接显示正比于终端电池电量的指示，菜单提供电池电量查询功能，电池电压低应报警，（终端电池指备用停电上报电池）。
河南省电力公司配网工程配电变压器监测终端技术条件河南省电力公司二ОО六年八月目录1 总则2 供货范围3 技术规范4 设计联络会5 技术服务和工厂培训6 质量保证和试验7 现场验收有关说明（针对特殊需求）1.总则1.1 概述1.1.1 本技术条件提出了河南省电力公司配电变压器监测终端的招标技术要求。
主要包括设备的使用条件、主要技术参数、系统结构、性能要求及所需技术资料等方面的内容。
1.1.2 本技术条件是按有关标准提出的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准的条文，投标厂家应按有关标准提供符合本技术规范的优质产品。
1.1.3 本技术条件所使用的标准及规定的条款如遇与乙方所执行的标准不一致时，投标厂家应提供执行标准原文，若使用外文应同时提供中译本。
文本经协商确认后，按较高标准执行。
1.1.4卖方的投标文件应对招标文件逐条响应，如有差异，无论多么微小都应在以“技术差异”为主题的专门章节里逐条列出。
1.2 投标厂家应提供如下文件a．生产资质证书（生产许可证、产品鉴定证书等）b．产品型式试验报告c．质量保证模式d．销售及运行业绩e. 主要技术文件f. 主要技术参数h. 制造厂建议提供的备品备件i. 制造厂建议提供的专用工器具及仪表2 供货范围2.1供货表供货范围有关说明：1、23、。
注：供货范围表中空格部分及供货范围有关说明由各供电公司填写及补充，其内容应与标书中文字部分保持一致。
3. 技术规范3.1技术条件3.1.1设备应遵循的主要现行标准所有设备的设计，制造，检查，试验及特性除满足规定的特别标准外，都遵照适用的最新版IEC标准和中国国家标准（GB）及电力行业（DL）标准，以及国际单位制（SI）。
《电力负荷管理系统功能规范》国家电网公司生产运营部Q/GDW 129—2005 《电力负荷管理系统通用技术条件》Q/GDW 130—2005 《电力负荷管理系统数据传输规约》GB6162-85 静态继电器及保护装置的电气干扰试验GB/T 4208-1993 外壳防护等级的分类GB/T 14048.2-2001 低压开关设备和控制设备低压断路器GB/T 14048.7-1998 低压开关设备和控制设备第1部分:铜导体的接线端子排GB/T 14549-1993 电能质量公用电网谐波GB/T 15464-1995 仪器仪表包装通用技术条件DL/T 630-1997 交流采样远动终端技术条件DL500-1992 电压监测仪订货技术条件IEC 1000-4:1995 电磁兼容性（EMC）－第4部分：试验和测量技术3.1.2使用环境条件安装地点：户外环境温度：－25℃～+55℃大气压力：86～108 kPa（海拔1000m以下）66～108 kPa（海拔3000m以下）最大日温差：25℃环境相对湿度：日平均值：≯95%月平均值：≯90%地震烈度及加速度烈度8度水平加速度(g为地心引力加速度) 0.15g考虑水平与垂直加速度同时作用的安全系数≥1.67环境条件：无有害气体和蒸汽、无导电性或爆炸性尘埃，无剧烈的机械振动。
Hi-DJY-系列配变监测计量终端使用说明书安装使用产品前，请阅读说明书并且保留备用浙江环海电气科技有限公司简介浙江环海电气科技有限公司是一家专注于能源能效控制技术领军品牌企业。
运营中心：杭州、深圳、北海、温州；业务范围：嵌入式主板、电力工业整机、智能电力系统、通讯信息技术设计与开发。
致力于智能化电力系统技术研发运营的科技型公司；是中国智能电力平台系统的领导者，服务于变电站、水电站、市政工程、交通、油田、医院、银行等领域，为提升智能化监测系统、台区监测系统、优化控制与节能降耗提供完整的解决方案。
先后通过了环境管理体系认证，被评为中国质量服务信誉AAAAA级企业、重合同守信用企业，百强民营企业。
经典产品：配电监测计量终端、电力负荷管理终端、配电变压器监测终端、馈电线路监测终端、配电综合测控仪、配电监测无功补偿控制器、无功分相补偿控制器、数据采集模块、智能式电力电容器、万能框架式断路器、低压复合开关、智能综合补偿模块、手持终端、户外综合配电箱、配电监测无功补偿装置、变压器台区监测装置。
经典系统：智能变电站管理系统、台区监测管理系统、智能配电管理系统、变压器监测管理系统、总线无功动态补偿系统、高 .低压无功补偿优化系统、电能消谐优化补偿系统、输 .配电设备、开关柜等电力工程项目合作。
公司纲领：筑造智能科技平台，助推智慧电网建设。
多年来，这些产品已得到大力的推广和使用，范围遍及广东、广西、贵州、浙江、江苏、河北、河南、湖南、湖北、辽宁和海南等地，受到广大用户的支持和好评。
本公司也切实作好售后服务工作，不断地采用新技术对产品的硬件及配套软件进行升级和改进，使产品在性能、质量、精度上都能不断地提高和适应用户的需求。
产品型号对照表1产品型号对照表2目录第1章概述....................................................................................................................................................................... ４1.1产品概述 ...................................................................................................................................................................... ４1.2执行标准 ...................................................................................................................................................................... ４第2章主要技术指标及功能 ............................................................................................................................................ ５2.1使用条件 ...................................................................................................................................................................... ５2.2运输、贮存条件......................................................................................................................................................... ５2.3系统平台 ...................................................................................................................................................................... ５2.4功耗............................................................................................................................................................................... ５2.5外观与结构.................................................................................................................................................................. ５2.6安全性能 ...................................................................................................................................................................... ５2.7输入回路 ...................................................................................................................................................................... ６2.8输出控制回路 ............................................................................................................................................................. ６2.9采集测量功能 ............................................................................................................................................................. ６2.10实时监测功能........................................................................................................................................................... ７2.11数据统计分析功能 .................................................................................................................................................. ７2.12事件记录与报警功能.............................................................................................................................................. ８2.13通信............................................................................................................................................................................. ９2.14远程管理功能.......................................................................................................................................................１１2.15自诊断功能............................................................................................................................................................１１2.16安全防护功能.......................................................................................................................................................１１2.17监测回路数：.......................................................................................................................................................１１第3章安装........................................................................................................................................................................１１3.1外形及安装尺寸.....................................................................................................................................................１１3.2安装接线图..............................................................................................................................................................１１3.3控制输出接口图.....................................................................................................................................................１３3.4检查、设置参数及初始化...................................................................................................................................１４第4章运行及操作方法 .................................................................................................................................................１４4.1终端面板介绍 .........................................................................................................................................................１４4.2工作状态指示 .........................................................................................................................................................１４4.3液晶屏显示区 .........................................................................................................................................................１５4.4通讯口(抄表接口) ..................................................................................................................................................１５4.5开机...........................................................................................................................................................................１５4.6设置参数 ..................................................................................................................................................................１６4.7数据查询 ..................................................................................................................................................................１８4.8复位...........................................................................................................................................................................１８4.9手动开关 ..................................................................................................................................................................１８4.10其它输出接口介绍 ..............................................................................................................................................１９4.11采集数据................................................................................................................................................................２０4.12数据管理软件：有关数据处理软件的使用另见软件使用说明。
配变监测计量终端技术规范书工程项目：XXX公司年月1.总则1.1本技术规范书适用于公用配电变压器已安装了低压低压无功补偿装置，需要对其有功、无功电量，三相电压及电压合格率进行监测计量，并将有关信息通过无线通信传至供电局需求侧管理后台机的一种测控终端装置。
本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 721—2000 配网自动化系统远方终端GB/T13729—1992 远方终端通用技术条件DL/T 814-2002 配电自动化系统功能规范GB 4208—1993 外壳防护等级（IP代码）DL/T17626.4—1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试DL/T630—1997 交流采样远动终端技术条件DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定-基本远动任务配套标准DL/T645—1997 三相多功能电能表数据传输规约GB12325-1990 电能质量供电电压允许偏差GB/T 14549-93 电能质量公用电网谐波1.6本设备技术规范书未尽事宜，由需供双方协商确定。
1.7供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
2主要技术参数2.1输入回路电压输入：4路电压，100V、 220V/380V；电流输入：3路电流、1A，5A；开关量输入：9路门接点，光电隔离；接有源接点，电压范围DC 5～24V。
2.3本地通信接口1路RS-232调试接口，1路USB接口，2路RS-485接口，2路LED显示脉冲输出，2路光耦或继电器脉冲输出，2.4 远程通信接口通信接口采用模块化设计，可更换为GPRS、CDMA等。
2.5 通信模块配置内嵌式GPRS通信模块。
2.6误差范围电压≤±0.5%；电流≤±0.5%；功率因数≤±1.0%；有功功率≤±1.0%；无功功率≤±1.0%；有功电量≤±1.0%；无功电量≤±2.0%。
时钟走时误差<±0.5s/d。
2.7系统平台主流32位RISC微处理器或32位DSP处理器；嵌入式操作系统；存储容量不小于8Mbyte，推荐16Mbyte。
2.8 数据定时记录时间间隔：1分～24小时，可在本地和通过主站设置；曲线数据：默认时间间隔为15分，数据保存60天以上；日数据：默认记录时间为每日零点，数据保存100天以上；月数据：默认记录时间为每月1日零点，数据保存380天以上。
2.9 功耗整机静态功耗：≤3VA；整机最大功耗（数据通讯状态下）：≤5VA。
2.10 平均无故障工作时间（MTBF）≥50000小时。
2.11工作电源电压：220V，允许偏差为-20%～+20%。
2.12 终端结构一体化设计。
3 环境条件使用温度范围：－25℃～＋70℃；环境湿度：5％～100％；安装场所：户内、户外。
4.功能、性能4.1 实时量测量实时轮显或调显配电变压器实时运行参数：4.1.1 A、B、C各相电流、电压；4.1.2 A、B、C各相及总有功、无功功率（正反向有功、无功）；4.1.3 A、B、C各相及总功率因数4.1.4 零序电流（通过矢量计算得出）4.2 电能计量4.2.1正反向有功电量；4.2.2正反向无功计量：4.2.3冻结时间冻算时间可设定为一天中的任意整点时刻（出厂时初设值默认为每月1日0时）。
4.2.4停电抄表停电后，能抄读到当前电量和最近一次结算电量。
4.2.5失压记录4.2.5.1三相中任一相或两相失压，终端均应正常工作并分相记录累计失压时间，同时记录最近五次发生时刻、发生状态和相应的错误电量（正反向有功电。
量、正反向无功电量）。
电压判断阀值为50%Un4.2.5.2 失压判断时间小于60秒。
4.2.5.3 能在终端液晶显示屏上直接显示有否失压情况。
4.2.6失流记录4.2.6.1当终端有三相工作电压时，缺一相或两相电流，分相记录累计失流时间，同时记录最近五次发生时刻、发生状态和相应的错误电量（正反向有功电量、正反向无功电量）。
电流判断阀值为启动电流。
4.2.6.2失流判断时间小于60秒。
4.2.6.3能在终端液晶显示屏上直接显示有否失流情况。
4.3 数据统计分析4.3.1曲线数据4.3.1.1 A、B、C各相电流、电压曲线。
4.3.1.2 A、B、C各相及总有功、无功功率曲线（正反向有功电量、正反向无功电量）。
4.3.1.3 A、B、C各相及总功率因数曲线。
4.3.2日数据4.3.2.1 A、B、C各相及总日有功电量和日无功电量；（正反向有功电量、正反向无功电量）4.3.2.2 A、B、C各相电压的越下限、越上限日累计时间、日电压合格率；（电压上、下限指标可通过主站设置）4.3.2.3 电压、电流、有功功率、无功功率的日最大、最小值及发生时间；4.3.2.4功率因数的日最大、最小值及发生时间，日平均功率因数；4.3.2.5配变负载率日最大值及最小值及发生时间，日平均负载率；4.3.2.6电流不平衡率日最大值及发生时间，日平均电流不平衡率；4.3.2.7 A、B、C各相的日失压时间和日失压电量；（正反向有功电量、正反向无功电量）4.3.2.8配变日运行时间、日停电时间、日停电次数；（停电时间仅指三相停电时间）4.3.2.9无功补偿装置每组电容器开关日投入次数、退出次数及装置日总投切次数。
4.3.3月数据4.3.3.1 A、B、C各相及总月有功电量和月无功电量；4.3.3.2 A、B、C各相电压的越下限、越上限月累计时间、月电压合格率；4.3.2.3 电压、电流、有功功率、无功功率的月最大、最小值及发生时间；4.3.2.4功率因数的月最大、最小值及发生时间，月平均功率因数；4.3.2.5配变负载率月最大值及最小值及发生时间，月平均负载率；4.3.2.6电流不平衡率月最大值及发生时间，月平均电流不平衡率；4.3.2.7 A、B、C各相的月失压时间和日失压电量；4.3.2.8配变月运行时间、月停电时间、月停电次数。
4.3.2.9无功补偿装置每组电容器开关月投入次数、退出次数及装置月总投切次数。
4.3.4 谐波分析计算分析三相电流、三相电压2～13次谐波含有率及谐波总畸变率。
4.3.5 无功补偿装置投切监测通过监测无功补偿装置中的电容器控制开关变位时间和状态，记录每组电容器开关投切时间，统计每组开关每天、每月投切次数和装置总投切次数。
4.3.6级联功能（可选）4.3.6.1在接受主站命令后，终端通过RS-485接口将相邻的其它配变终端以及低压集中抄表系统集中器的数据转发至主站系统，以实现GPRS信道共享。
4.3.6.2一台主工作模式终端可级联不少于4台从工作模式终端以及集中器。
4.3.7抄表功能（可选）4.3.7.1终端通过RS-485接口同时获取8块多功能电能表的实时召测数据、曲线数据、日数据、月数据。
4.3.7.2终端支持DL/T－645、IEC1107以及XXX公司已经在使用的电表规约。
4.3.7.3终端应同时支持不少于两种规约的电表接入，支持主站远程升级终端电表规约库。
4.3.7.4 终端可通过485接口对多功能电表进行对时。
4.3.8事件记录与报警4.3.8.1终端应保存最近100条事件记录。
4.3.8.2当终端检测到以下异常情况时，应立即向主站报警：4.3.8.2.1过负荷测量点视在功率超过设定的该测量点额定容量（kVA）* 设定的比例（默认值为1.2），且持续时间超过设定的过负荷判断持续时间（默认15分钟）就产生过负荷告警事件。
测量点视在功率小于设定的该测量点额定容量（kVA）* 设定的比例（默认值为0.95）时，且持续时间超过设定的负荷过载判断持续时间（默认15分钟）就产生过载告警恢复事件。
4.3.8.2.2过电流任意一相电流超过设定值（默认值为 1.3Ib），且持续时间超过设定的电流过负荷持续时间（默认15分钟）时就产生该相过电流告警事件。
过电流告警事件发生后，任意一相电流小于设定值（默认值为Ib），且持续时间超过设定的电流过负荷恢复时间（默认15分钟）就产生过电流告警恢复事件。
4.3.8.2.3 过电压任意一相电压大于设定值（默认值为130%Un）且持续时间超过设定的过电压持续时间（默认15分钟）时就产生该相过电压告警事件。
过电压告警事件发生后，对应相电压小于设定值（默认值为115%Un），且持续时间超过设定的过电压恢复时间（默认15分钟）就产生过电压告警恢复事件。
4.3.8.2.4 欠电压任意一相电压小于设定值（默认值为70%Un）且持续时间超过设定的欠电压持续时间（默认15分钟）时就产生该相欠电压告警事件。
欠电压告警事件发生后，对应相电压大于设定值（默认值为85%Un），且持续时间超过设定的欠电压恢复时间（默认15分钟）就产生欠电压告警恢复事件。
4.3.8.2.5 电流不平衡率电流不平衡率＝average averagephase I I I ×100％其中，Iphase 是某相电流值，Iaverage 是三相电流平均值电流不平衡率大于上限阀值（默认50%）并持续一定时间（可设置，默认15分钟），判断为电流不平衡事件。
出现电流不平衡事件后，电流不平衡率小于下限阀值（默认40%）并持续一定时间（可设置，默认15分钟），判断为电流不平衡恢复。
只有当三相电流平均值大于额定电流的20%时终端才进行电流不平衡判断。
4.3.8.2.6 无功过补偿无功过补偿是指总有功为正情况下，总无功为负且功率因数cos Ф+小于阀值的状况。
