中国南方电网有限责任公司配变监测计量终端技术规范

目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (6)
5.4质量检验 (8)
1适用范围
1.1电压等级
35kV及以下配网工程。

1.2电气类别
配网变压器监测计量终端安装。

2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。

施工单位检查人：
监理单位检查人： 日期：
日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填
写“×”，不存在风险则填写“―”，未检查项空白。

5 作业内容
5.1 作业前施工条件
表5-1 作业前施工条件
5.2施工准备
表5-2施工准备
5.3主要作业内容
表5-3主要作业内容
表5-3（续）
5.4质量检验
表5-4质量检验
表5-4（续）
9。

配变监测计量终端技术规范书工程项目：XXX公司年月1.总则1.1本技术规范书适用于公用配电变压器已安装了低压低压无功补偿装置，需要对其有功、无功电量，三相电压及电压合格率进行监测计量，并将有关信息通过无线通信传至供电局需求侧管理后台机的一种测控终端装置。

本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

DL/T 721—2000 配网自动化系统远方终端GB/T13729—1992 远方终端通用技术条件DL/T 814-2002 配电自动化系统功能规范GB 4208—1993 外壳防护等级（IP代码）DL/T17626.4—1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试DL/T630—1997 交流采样远动终端技术条件DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定-基本远动任务配套标准DL/T645—1997 三相多功能电能表数据传输规约GB12325-1990 电能质量供电电压允许偏差GB/T 14549-93 电能质量公用电网谐波1.6本设备技术规范书未尽事宜，由需供双方协商确定。

2到3岁早教教案（二）ICS备案号：Q 中国南方电网有限责任公司企业标准配电自动化站所终端技术规范Technical specification for distribution terminal unit目次前言 (IV)1适用范围12规范性引用文件13术语和定义24技术要求34.1环境条件34.2功能架构与外观结构45功能要求85.1电源要求85.2遥信功能要求95.3遥测功能要求95.4遥控功能要求95.5保护和逻辑控制功能105.6分布式馈线自动化（选配）115.7电能质量监测（选配）125.8配变量测采集与控制（选配）125.9设备状态监测（选配）125.10配电变压器状态监测（选配）125.11环境湿度监控（选配）135.12水浸监测（选配）135.13烟雾监测（选配）135.14安防门禁监控（选配）135.15视频监控（选配）135.16新能源并网接入（选配）135.17对时功能要求135.18通信功能要求135.19数据处理及传送功能145.20维护与调试功能155.21其他功能156技术参数156.1模拟量采样156.2遥信采集166.3遥控166.4保护动作准确度166.5信息响应时间166.6信息通道166.7装置功耗166.8可靠性166.9时钟176.10机械特性176.11绝缘性能176.12电磁兼容176.13可靠性要求18前言为规范配电终端的技术要求，确保配电终端在配电自动化系统中的安全、稳定、可靠运行，根据配电终端实际建设、运维、应用经验，公司组织制订了《配电自动化站所终端技术规范》，为公司系统提供采购和验收的技术依据。

本标准对配电自动化终端的技术指标和性能指标提出了详细的要求。

本标准由南方电网公司生产设备管理部提出并负责解释。

本标准由南方电网公司生产设备管理部归口。

本标准起草单位：南方电网公司生产设备管理部、广东电网公司。

本标准主要起草人：曾强、黄邵远、李有铖、罗俊平、顾衍璋、余兆荣、雷炳晖。

中国南方电网有限责任公司设备、设施技术参数规范-用电计量设备分册（试行）中国南方电网有限责任公司2014年6月说明1．为规范中国南方电网有限责公司电网设备、设施技术参数管理，特制定《设备、设施技术参数规范》。

2．该技术参数目录采取树状结构，目录层次关系完全参照《设备、设施类别规范》。

3．该技术参数定义了设备所包含技术参数名称、数据类型、数据长度、精度、单位、是否必填、参数说明、参数值列表。

5用电计量设备5.1电能表5.1.1单相电能表5.1.1.1单相感应式长寿命电能表5.1.1.2单相电子式电能表（RS-485）5.1.1.3单相电子式电能表（载波）5.1.1.3.1载波模块5.1.1.4单相电子式电能表（费控）5.1.2三相电能表5.1.2.1普通三相电子式电能表5.1.2.2数字式三相电能表5.1.2.3三相感应式长寿命电能表5.1.2.4三相多功能电能表5.1.2.5三相高稳定多功能电能表5.1.2.6三相多功能电能表（费控）5.1.2.7普通三相电子式电能表（载波）5.1.2.7.1载波模块5.1.2.80.2S三相多功能电能表5.1.2.90.2S高稳定三相多功能电能表5.2计量自动化终端5.2.1采集终端5.2.1.1负荷管理终端5.2.1.2配变监测终端5.2.1.3集中器5.2.1.5.1厂站终端线路板（485）5.2.1.5.2厂站终端线路板（modem板）5.2.1.5.3厂站终端线路板（主板）5.2.2终端备件5.2.2.1终端通信模块5.2.2.2终端天线5.3互感器5.3.1低压电流互感器5.3.210kV计量电压互感器5.3.320kV计量电压互感器5.3.510kV计量电流互感器5.3.620kV计量电流互感器5.3.920kV计量组合互感器5.3.1035kV计量组合互感器5.4检测设备5.4.1电能表检测设备5.4.1.1单相标准电能表5.4.1.2单相电能表检定装置5.4.1.3三相电能表检定装置5.4.1.4单相电能表现场校验仪5.4.1.5三相电能表现场校验仪5.4.1.6数字式电能表现场测试仪5.4.1.7电能表走字试验台5.4.1.8电能表耐压试验装置5.4.1.9电能表走字耐压试验装置5.4.1.10单相电能表自动化检定流水线5.4.2互感器检测设备5.4.2.1标准电压互感器5.4.2.1.1电容式电压互感器5.4.2.1.2电磁式电压互感器5.4.2.2标准电流互感器5.4.2.3互感器检定装置5.4.2.4互感器耐压试验装置5.4.2.5互感器校验仪5.4.2.5.1电子式互感器校验仪5.4.2.5.2光电式互感器校验仪5.4.2.5.3数字式互感器校验仪5.4.2.5.4电磁式电压互感器现场校验仪5.4.2.5.5电容式电压互感器现场校验仪5.4.2.5.6电流互感器现场校验仪5.4.2.6互感器校验仪检定装置5.4.2.7电压互感器二次压降测试仪5.4.2.8互感器二次负载测试仪5.4.2.9低压电流互感器自动化检定流水线5.4.2.10升流器5.4.2.11升压器5.4.2.12谐振升压器5.4.2.13调压器5.4.2.14试验变压器5.4.2.15电压互感器负载箱5.4.2.16电流互感器负载箱5.4.2.17负载箱校准装置5.4.2.18电流互感器带电测试仪5.4.2.19电压互感器分析仪5.4.2.20C T变比快速校验仪5.4.2.21C T带电测试仪5.4.3其它检测设备5.4.3.1通信协议测试装置5.4.3.2计量自动化终端测试装置5.4.3.3电能质量在线监测设备检定装置5.4.3.4电磁兼容设备5.4.3.5环境试验设备5.4.3.6温湿度记录仪5.4.3.7机械性能试验设备5.4.3.8绝缘电阻测试仪5.4.3.9局部放电测试仪5.4.3.10导纳测试仪5.4.3.11高压计量故障分析仪5.4.3.12变压器容量测试仪5.4.3.13高低压变比测试仪5.4.3.14电能质量分析仪5.4.3.15高低温湿热交变试验箱5.4.3.16大电阻绝缘电阻表5.4.3.17多功能电表5.5计量表箱、柜5.5.110kV高压计量表箱（金属）5.5.210kV高压计量表箱（PC）5.5.410kV低压计量表箱（金属）5.5.510kV低压计量表箱（PC）5.5.610kV低压计量表箱（SMC）5.5.7单相计量表箱（PC）5.5.8单相计量表箱（SMC）5.5.9单相计量表箱（金属）5.5.11三相计量表箱（SMC）5.5.12三相计量表箱（金属）5.5.13电能计量柜5.6营销工作配套设备5.6.1手持抄表机5.6.2手持扫描终端5.6.3用电检查仪5.6.4相位伏安表5.6.5配变台区识别仪5.6.6红外测温仪5.6.7红外成像仪5.6.8防窃电装置5.6.9经纬定位仪5.6.10三相伏安相位表5.6.11双钳数字伏安表5.6.12数字万用表5.6.13接地电阻表5.6.14电钻5.6.15数字电流钳表（高精度）5.6.16相量仪5.6.17相位仪5.6.18相序表5.6.19数字兆欧表5.6.20移动工作终端5.6.21移动缴费终端5.6.22一卡通终端5.6.2395598语音系统5.6.2495598坐席设备5.6.25录音电话机5.6.26售电管理装置5.6.27售电机5.6.28售电控制器5.7营业厅配套设备5.7.1客户智能档案柜5.7.2预付费卡表售电终端5.7.3柜式自助服务终端5.7.4穿墙式自助服务终端5.7.5壁挂式自助服务终端5.7.6互动屏终端5.7.7客户身份证识别仪5.7.8排队叫号机5.7.9票据打印机（高速打印机）5.7.10LED屏电子显示屏5.7.11DLP屏电子显示屏5.7.12专业扫描工具5.7.13营业厅视频监控设备5.7.14激光打印机5.7.15电脑5.7.16读卡器5.7.17写卡器5.7.18验钞机5.7.19评价器。

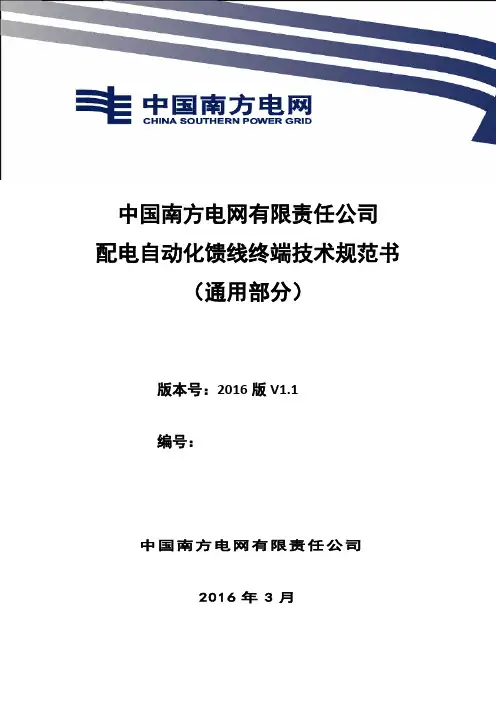

中国南方电网有限责任公司配电自动化馈线终端技术规范书（通用部分）版本号：2016版V1.1编号：中国南方电网有限责任公司2016年3月本规范对应的专用技术规范目录配电自动化馈线终端技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 本技术规范书适用于南方电网公司10kV/20kV电压等级配电自动化馈线终端。

4. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表 2.7 项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。

物资招标组织部门及时将“表 2.7 项目单位技术差异表”移交给技术标书审查会。

技术标书审查会确认“表2.7 项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。

当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对修改形成的“项目单位技术差异表”，放入技术规范书中，随招标文件同时发出并视为有效，否则将视为无差异。

5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求时，如有偏差除填写“表3.2投标人技术偏差表”外，必要时应提供相应试验报告。

目录1 总则 (1)2 工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (1)2.3 服务范围 (2)3 应遵循的主要标准 (3)4 使用条件 (4)4.1 正常使用条件 (4)4.2 特殊使用条件 (5)5 技术要求 (6)5.1 技术参数 (6)5.2 设计和结构要求 (6)6 试验 (17)6.1 试验条件 (17)6.2 型式试验 (17)6.3 出厂试验 (18)6.4 现场试验及调试 (18)7 产品对环境的影响 (19)8 企业VI标识 (19)9 技术文件要求 (20)9.1 一般要求 (20)9.2 资料文件 (21)9.3 设计联络 (22)10 监造、包装、运输和贮存及质量保证 (22)10.1 监造 (22)10.2 包装 (22)10.3 运输 (23)10.4 安装指导 (23)10.5 质量保证 (23)11 接口要求 (24)附录A 设备标准配置表 (29)附录B馈线终端通信安装位置、航插尺寸定义（参考性附录） (30)1总则1.1本技术规范书适用于中国南方电网公司采购的10kV/20kV配电自动化馈线终端，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

2024年装表接电工考试题含答案一.单选题1、对于一般的电流互感器来说，由于（）的存在，所以，折算后的二次电流不等于一次电流。

A、激磁电压B、激磁电流C、匝数与激磁电压I）、匝数与激磁电流参考答案：B2、我国检定规程的统一代号为（）。

A、GBB、JJFC、JJGD、SD参考答案:C3、《中国南方电网有限贡任公司电力安全工作规程》第20.6.1条规定：低温或高温环境下进行高处作业时.，应采取保暖和防暑降温措施,作业时间不宜A、过早B、过晚C、过短D、过长参考答案：D14、电子式电能表电压逆相序的是（）。

A、CABB、BCAC⅛ACBDsABC参考答案：C5、《供电营业规则》第七十条：供电企业应在用户每一个受电点内按不同电价类别分别安装（）。

A、负荷装置B、考核装置C、受电装置D、用电计量装置参考答案：D6、依据《中国南方电网有限责任公司电力安全工作规程》第13.1.3条规定,二次措施单作为工作票必要的补充，宜与工作票同步填写。

二次措施单的正确性和具体执行由（）负责。

A、工作票签发人B、监护人C、工作负责人D、工作票许可人参考答案：C7、（）在进行误差试险之前必须退磁，以消除或减少铁芯的剩磁影响。

A、电流互感器B、电压互感器C、感应式电能表D、电子式电能表参考答案：A8、南网计量典型设计：电能计量柜对电力客户用电进行计量的专用柜。

计量柜包括固定式电能计量柜和可移开式电能计量柜，分（）与专用低压电能计量柜。

A、高压电能计量柜B、专用计量柜C、专用高压电能计量柜D、专用高压计量柜参考答案：C9、《中国南方电网有限责任公司电力安全工作规程》第16.4.3条规定：现场校验电流互感器、电压互感器应停电进行，试验时应有防止（）、防止人员触电的措施。

A、接地B、短路C、反送电D、电弧灼伤参考答案：C10、如果一只电能表的型号为DSSD331型，这只表应该是（）。

A、三相三线电子式多功能电能表B、三相预付费电能表C、三相最大需量表D、三相三线复费率电能表参考答案：A11、用户用电设备容量在（）及以下或需用变压器的50kVA及以下者，可采用低压三相四线供电。

中国南方电网有限责任公司负荷管理终端技术规范1. 引言本文档描述了中国南方电网有限责任公司负荷管理终端技术规范。

负荷管理终端是用于监测、控制和管理南方电网负荷的设备，具有重要的作用。

本文档的目的是明确负荷管理终端的技术规范，确保其功能可靠、安全有效地运行。

2. 负荷管理终端的定义和功能负荷管理终端是连接在南方电网负荷监测与控制系统中的设备，用于实时监测、控制和管理负荷。

其主要功能包括：•实时监测南方电网各个节点的负荷数据；•支持对负荷进行实时调度和控制；•支持实时告警和故障排除；•支持数据采集和存储。

3. 技术规范3.1 负荷数据监测负荷管理终端应能实时监测南方电网各个节点的负荷数据，包括电流、电压、有功功率和无功功率等参数。

负荷数据的监测应具备以下要求：•监测精度应符合国家标准，并满足南方电网的实际需求；•数据传输方式应采用可靠的通信协议，确保数据的准确传输；•支持远程监测和实时数据展示，并具备数据存储和导出功能；•支持多种数据展示方式，包括曲线图、表格等。

3.2 负荷调度与控制负荷管理终端应支持对负荷进行实时调度和控制，以实现负荷的平衡和优化。

具体要求如下：•支持负荷调度的自动化和手动化功能，能够根据需求设置负荷调度策略；•支持负荷的实时控制和调整，提供多种负荷控制方式，如开关控制、调节控制等；•控制操作应明确可靠，能够实时响应，并提供操作记录和回放功能。

3.3 告警和故障排除负荷管理终端应具备告警和故障排除功能，以提醒和处理负荷异常情况。

规范要求如下：•支持实时告警功能，能够根据预设的阈值进行判断和发送告警信息；•提供告警通知方式，如短信、邮件等；•支持故障排除，提供故障诊断和分析功能，能够帮助操作人员快速定位和解决故障。

3.4 数据采集和存储负荷管理终端应支持负荷数据的采集和存储，以保证数据的完整性和可追溯性。

规范要求如下：•支持多种数据采集方式，如串口、网口等；•数据采集过程应具备防止数据丢失和篡改的机制；•数据存储应满足南方电网的数据保留要求，并支持数据备份和恢复功能。

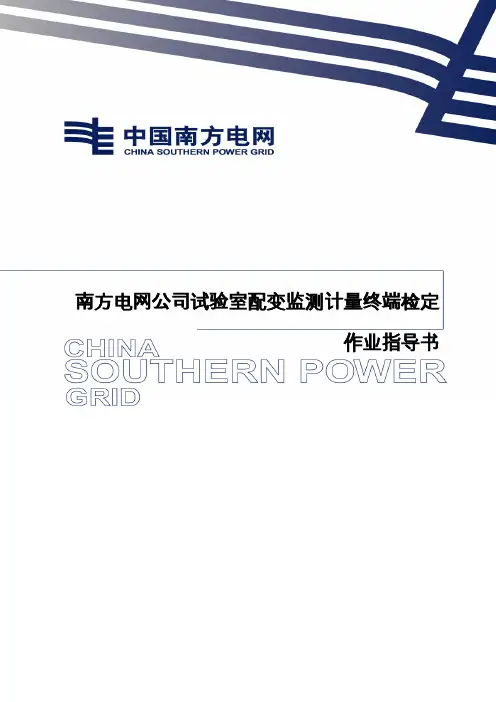

南方电网公司试验室配变监测计量终端检定作业指导书目次1定义 (1)2适用范围 (1)3引用文件 (1)4作业流程 (2)5操作指引 (3)附录A配变终端检定原始记录式样 (10)附录B配变终端检定证书式样 (15)附录C配变终端检定结果通知书式样 (21)试验室配变监测计量终端检定作业指导书试验室配变监测计量终端检定作业指导书1定义试验室配变监测计量终端检定是指在试验室条件下对配变监测计量终端电能计量功能进行检定，确定其是否满足技术要求的工作。

2适用范围本作业指导书适用于南方电网公司试验室配变监测计量终端检定的作业指导。

3引用文件《交流电测量设备通用要求、试验和试验条件第11部分：测量设备》（GB/T 17215.211-2006）《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》（GB/T 17215.321-2008）《交流电测量设备特殊要求第23部分：静止式无功电能表（2级和3级）》（GB/T 17215.323-2008）《1级和2级直接接入静止式交流有功电度表验收检验》（GB/T 17442-1998）《电业安全工作规程（发电厂和变电所电气部分）》（DL 408-1991）《电能计量装置技术管理规程》（DL/T 448-2000）《多功能电能表通信规约》（DL/T 645-1997）《多功能电能表通信协议》（DL/T 645-2007）《电子式电能表检定规程》（JJG 596-2012）《中国南方电网有限责任公司配变监测计量终端技术规范》（Q/CSG 11109007-2013）《中国南方电网有限责任公司计量自动化终端上行通信规约》（Q/CSG 11109004-2013）第 2 页 共 28 页4 作业流程终端检测物资部门工作人员计量中心专业管理人员计量班组管理人员检测人员开始制定检测计划终端移库派工终端检测核验加封上传检测结果是否出具检测报告审核是出具检测报告检测结果统计结束终端移库是否需要移库是否是否需要移库是否市场营销部否5操作指引工作内容试验室配变监测计量终端检定作业●作业人员要求1.作业人员原则上不得少于两人，严禁单独工作。

Q/CSG 中国南方电网有限责任公司企业标准南方电网220kV～500kV变电站监控系统技术规范20XX-XX -XX 发布20XX-XX - XX 实施中国南方电网有限责任公司发布目次前言 01适用范围 (1)2引用标准 (1)3主要术语 (2)4总则 (4)4.1总体要求 (4)4.2 变电站自动化系统的建设应遵循如下原则： (4)4.3监控范围 ......................................................................................... 错误！未定义书签。

4.4信息采集原则 (6)4.5控制操作方式................................................................................... 错误！未定义书签。

5系统构成 (5)5.1系统结构 (5)5.2网络结构 (5)6 站控层功能要求 (6)6.1数据采集和处理 (6)6.2监视 (6)6.3控制与操作 (7)6.4防误闭锁功能 (8)6.5电压无功自动控制 (10)6.6报警处理 (10)6.7事件顺序记录及事故追忆 (11)6.8统计计算 (11)6.9 同步对时功能 (11)6.10制表打印 (12)6.11人机界面 (12)6.12远动功能 (12)6.13在线自诊断与冗余管理 (13)7间隔层功能要求 (14)7.1数据采集功能 (14)7.2数据处理 (15)7.3控制 (15)7.4开关量输出信号 (15)7.5开关同期检测 (16)7.6测控单元就地显示及操作 (16)7.7通信功能 (16)7.8时间同步对时 (17)7.9 测控保护一体化装置 (17)7.10监控单元的自检功能 (17)8系统配置和硬件要求 (17)8.2站控层硬件 (17)8.3间隔层硬件 (20)8.4网络设备 (22)8.5屏柜 (23)9软件要求 (23)9.1软件总体要求 (23)9.2软件结构 (24)10.通信接口及协议 (26)10.1与远方调度和集控中心的接口 (26)10.2继电保护和安全自动装置的接口及协议 (26)10.3与其它智能设备的接口方式 (26)11微机五防工作站功能 (27)12设备布置 (28)13场地与环境 (28)14电源要求 (29)15防雷与接地 (29)16电缆选择和敷设 (30)17系统性能技术指标 (30)17．1站控层性能指标 (30)17．2间隔层性能指标 (31)17．3网络性能指标 (31)17.4 抗扰性能 (31)18验收及试验要求 (32)18.1型式试验 (32)18.2工厂验收试验 (32)18.3现场验收试验 (33)18.4 验收报告 (33)19附录（监控系统信息采集范围） (34)20附录（工厂验收大纲） (38)中国南方电网变电站监控系统技术规范前言电力调度自动化系统是电力系统的重要组成部分，是确保电力系统安全、优质、经济运行和电力市场运行的基础设施，是提高电力系统运行水平的重要技术手段，变电站监控系统是变电站自动化的主要实现方式之一，是电力调度自动化系统的基础数据来源和远方控制的必备手段。

中国南方电网有限责任公司配电自动化站所终端送样检测标准（2015版）1、适用范围本标准适用于公司采购的配电自动化所终端的送样检测工作。

2、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4电工电子产品基本环境试验规程试验Db:交变湿热试验方法GB/T2423.2电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验）GB4208外壳防护等级（IP代码）GB/T9969工业产品使用说明书总则GB/T10125人造气氛腐蚀试验盐雾试验GB/T13729远动终端设备GB/T14436工业产品保证文件总则GB/T15153.1远动设备及系统第2部分:工作条件第I篇：电源和电磁兼容性GB/T15153.2GB/T15153.2部分:工作条件第2篇:环境条件（气候、机械和其它非电影响因素）GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4电磁兼容试验和测量技术快速脉冲群抗扰度试验GB/T17626.5 电磁兼容试验和测量技术浪涌抗扰度试验GB/T17626.8 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.12 电磁兼容试验和测量技术阻尼振荡波抗扰度试验D1/T630 交流采样远动终端技术条件D1/T721 配电自动化远方终端DITT814 配电自动化系统技术规范Q/CSG110006-2012南方电网D1/T634.5104-2002远动协议实施细则Q/CSG110007-2012南方电网D1/T634.5101-2002远动协议实施细则Q/CSG110005-2012中国南方电网电力二次系统安全防护技术规范南方电网设备标准技术标书（2015版）中国南方电网有限责任公司配电自动化站所终端技术规范书3、判定准则质量检测项的评价分为关键指标和非关键指标，满足所有关键项指标要求的送检样品判定为合格，非关键指标只做参考。

第8 部分：配网工程中国南方电网有限责任公司电网建设施工作业指导书配网变压器监测计量终端安装作业指导书编码：P WZDH-01PWZDH-03 配网架空线路开关配电自动化终端安装作业指导书目次1 适用范围 (2)2 编写依据 (2)3 作业流程图 (2)4 安全风险辨析与预控 (3)5 作业准备 (4)6 作业方法 (5)7 质量控制措施及检验标准 (6)中国南方电网有限责任公司电网建设施工作业指导书 第 8 部分：配网工程1 适用范围1.1 电压等级35kV 及以下配网工程。

1.2 电气类别配网变压器监测计量终端安装。

2 编写依据表 2 编 写 依 据3 作业流程图图 3 作业流程图PWZDH-03 配网架空线路开关配电自动化终端安装作业指导书4 安全风险辨析与预控4.1 配网变压器监测计量终端安装前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与配网变压器监测计量终端安装相关联的《电网建设安全施工作业票》（编码：PWZDH-01-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。

表 4.1作业任务安全基准风险指南中国南方电网有限责任公司电网建设施工作业指导书第8 部分：配网工程5.1 作业前施工条件表5.1作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置PWZDH-03 配网架空线路开关配电自动化终端安装作业指导书6 作业方法表6 作业方法中国南方电网有限责任公司电网建设施工作业指导书 第 8 部分：配网工程7 质量控制措施及检验标准7.1 质量控制措施7.1.1 现场负责人应根据现场情况安排技术人员负责质量监控。

1 中国南方电网有限责任公司电网建设施工作业指导书 第 8 部分：配网工程408作业指 导书编码：P WZDH -01中国南方电网有限责任公司电网建设施工作业指导书第8 部分：配网工程目次1 适用范围 (2)2 编写依据 (2)3 作业流程图 (2)4 安全风险辨析与预控 (3)5 作业准备 (4)6 作业方法 (5)7 质量控制措施及检验标准 (6)PWZDH-03 配网架空线路开关配电自动化终端安装作业指导书1 适用范围1.1 电压等级35kV 及以下配网工程。

1.2 电气类别配网变压器监测计量终端安装。

2 编写依据3 作业流程图图3 作业流程图1中国南方电网有限责任公司电网建设施工作业指导书第8 部分：配网工程24 安全风险辨析与预控4.1 配网变压器监测计量终端安装前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与配网变压器监测计量终端安装相关联的《电网建设安全施工作业票》（编码：PWZDH-01-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。

PWZDH-03 配网架空线路开关配电自动化终端安装作业指导书5.1 作业前施工条件3中国南方电网有限责任公司电网建设施工作业指导书第8 部分：配网工程4PWZDH-03 配网架空线路开关配电自动化终端安装作业指导书7.1 质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

9中国南方电网有限责任公司 发 布配变监测计量终端技术规范Q/CSG中国南方电网有限责任公司企业标准南方电网市场〔2013〕7号附件目录1范围 (1)2规范性引用文件 (1)3术语和定义 (2)3.1配变监测计量终端 (2)3.2 计量自动化主站 (2)4技术要求 (2)4.1环境条件 (2)4.2机械影响 (3)4.3工作电源 (3)4.4外观结构 (4)4.5绝缘性能要求 (4)4.6温升 (4)4.7数据传输信道 (4)4.8功能要求 (5)4.9电磁兼容性要求 (26)4.10可靠性指标 (27)4.11包装要求 (27)5检验规则 (27)5.1检验分类 (27)5.2全性能试验 (27)5.3 到货抽检 (28)5.4 到货验收 (28)5.5 结果处理 (28)5.6 检验项目 (28)前言按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成《计量自动化终端系列标准》。

本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。
