配变监测计量终端技术标准书工程项目：XXX公司年月1.总则1.1本技术标准书适用于公用配电变压器已安装了低压低压无功补偿装置，需要对其有功、无功电量，三相电压及电压合格率进行监测计量，并将有关信息通过无线通信传至供电局需求侧管理后台机的一种测控终端装置。
本技术标准书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
标准书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和标准的条文，供方应提供一套满足本标准书和现行有关标准要求的高质量产品及其相应服务。
如果供方没有以书面形式对本标准书的条款提出异议，则意味着供方提供的设备〔或系统〕完全满足本标准书的要求。
如有异议，应在投标书中以“对标准书的意见和与标准书的差异”为标题的专门章节加以详细描述。
本设备技术标准书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术标准出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用以下标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 721—2000 配网自动化系统远方终端GB/T13729—1992 远方终端通用技术条件DL/T 814-2002 配电自动化系统功能标准GB 4208—1993 外壳防护等级〔IP代码〕DL/T17626.4—1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试DL/T630—1997 交流采样远动终端技术条件DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定-基本远动任务配套标准DL/T645—1997 三相多功能电能表数据传输规约GB12325-1990 电能质量供电电压允许偏差GB/T 14549-93 电能质量公用电网谐波标准书未尽事宜，由需供双方协商确定。
目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (6)
5.4质量检验 (8)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
配网变压器监测计量终端安装。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人：
监理单位检查人： 日期：
日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填
写“×”，不存在风险则填写“―”，未检查项空白。
5 作业内容
5.1 作业前施工条件
表5-1 作业前施工条件
5.2施工准备
表5-2施工准备
5.3主要作业内容
表5-3主要作业内容
表5-3（续）
5.4质量检验
表5-4质量检验
表5-4（续）
9。

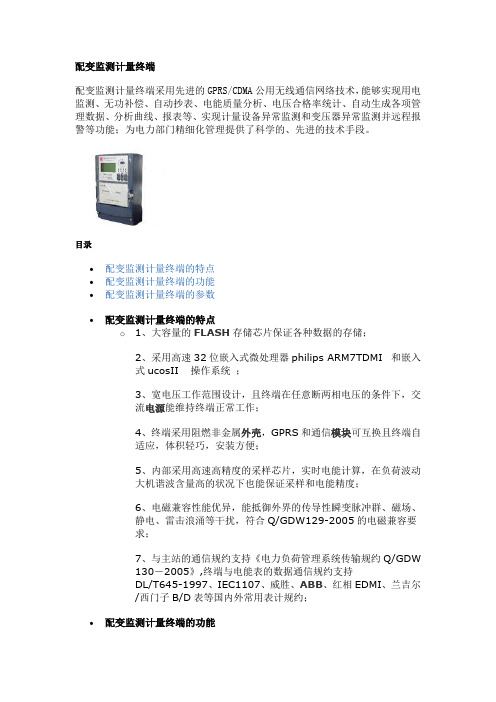

配变监测计量终端配变监测计量终端采用先进的GPRS/CDMA公用无线通信网络技术，能够实现用电监测、无功补偿、自动抄表、电能质量分析、电压合格率统计、自动生成各项管理数据、分析曲线、报表等、实现计量设备异常监测和变压器异常监测并远程报警等功能；为电力部门精细化管理提供了科学的、先进的技术手段。
目录∙配变监测计量终端的特点∙配变监测计量终端的功能∙配变监测计量终端的参数∙配变监测计量终端的特点o1、大容量的FLASH存储芯片保证各种数据的存储；2、采用高速32位嵌入式微处理器philips ARM7TDMI 和嵌入式ucosII 操作系统；3、宽电压工作范围设计，且终端在任意断两相电压的条件下，交流电源能维持终端正常工作；4、终端采用阻燃非金属外壳，GPRS和通信模块可互换且终端自适应，体积轻巧，安装方便；5、内部采用高速高精度的采样芯片，实时电能计算，在负荷波动大机谐波含量高的状况下也能保证采样和电能精度；6、电磁兼容性能优异，能抵御外界的传导性瞬变脉冲群、磁场、静电、雷击浪涌等干扰，符合Q/GDW129-2005的电磁兼容要求；7、与主站的通信规约支持《电力负荷管理系统传输规约Q/GDW130－2005》,终端与电能表的数据通信规约支持DL/T645-1997、IEC1107、威胜、ABB、红相EDMI、兰吉尔/西门子B/D表等国内外常用表计规约；∙配变监测计量终端的功能o1、测量可同时监测2路开关量的状态。
采用高性能A／D采样芯片，对6路电信号(三相电压，三相电流)进行高速不问断交流采样，可适应各种接线方式。
采用直接的数字测频方法对45～55t-{z的频率进行跟踪。
所提供的电流电压采样精度及有功功率精度为1级，无功功率精度为2．0级。
2、计算全部采用FFT算法，计算各电量的矢量以及有效值，包括：相电压、相电流、零序电流、有功功率、无功功率、功率因数等。
计算三相电压、电流不平衡度。
能进行谐波分析。
配变监测计量终端技术规范书工程项目：XXX公司年月1.总则1.1本技术规范书适用于公用配电变压器已安装了低压低压无功补偿装置，需要对其有功、无功电量，三相电压及电压合格率进行监测计量，并将有关信息通过无线通信传至供电局需求侧管理后台机的一种测控终端装置。
本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 721—2000 配网自动化系统远方终端GB/T13729—1992 远方终端通用技术条件DL/T 814-2002 配电自动化系统功能规范GB 4208—1993 外壳防护等级（IP代码）DL/T17626.4—1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试DL/T630—1997 交流采样远动终端技术条件DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定-基本远动任务配套标准DL/T645—1997 三相多功能电能表数据传输规约GB12325-1990 电能质量供电电压允许偏差GB/T 14549-93 电能质量公用电网谐波1.6本设备技术规范书未尽事宜，由需供双方协商确定。

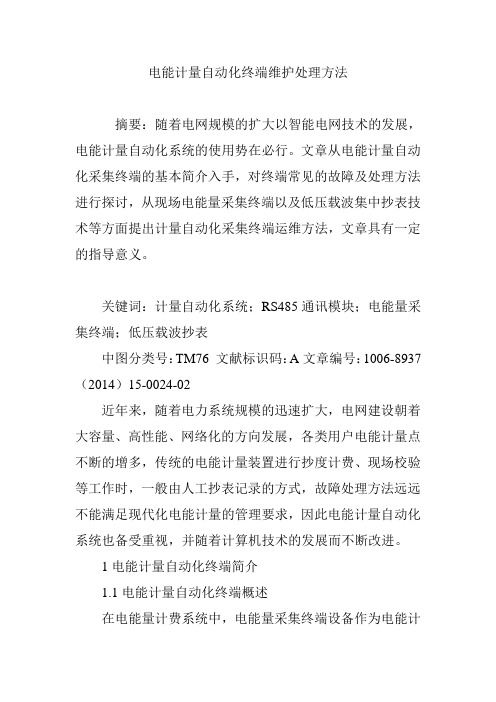

电能计量自动化终端维护处理方法摘要：随着电网规模的扩大以智能电网技术的发展，电能计量自动化系统的使用势在必行。
文章从电能计量自动化采集终端的基本简介入手，对终端常见的故障及处理方法进行探讨，从现场电能量采集终端以及低压载波集中抄表技术等方面提出计量自动化采集终端运维方法，文章具有一定的指导意义。
关键词：计量自动化系统；RS485通讯模块；电能量采集终端；低压载波抄表中图分类号：TM76 文献标识码：A文章编号：1006-8937（2014）15-0024-02近年来，随着电力系统规模的迅速扩大，电网建设朝着大容量、高性能、网络化的方向发展，各类用户电能计量点不断的增多，传统的电能计量装置进行抄度计费、现场校验等工作时，一般由人工抄表记录的方式，故障处理方法远远不能满足现代化电能计量的管理要求，因此电能计量自动化系统也备受重视，并随着计算机技术的发展而不断改进。
1电能计量自动化终端简介1.1电能计量自动化终端概述在电能量计费系统中，电能量采集终端设备作为电能计量自动化系统的一个重要的组成部分，它是介于计量主站与电能表之间的中间设备，主要由电能量数据采集、储存、处理、长时间保存、远方数据传输等功能的设备组成。
终端设备与主站共同构成电能量计费系统，一般安装在现场连接表计，进行远方原始电量、负荷数据的采集和上传。
电能量采集终端可以支持不同的通信端口以及多个不同主站同时通信，并具有按照不同主站的需求设置传输数据内容的功能。
采集终端内含通讯模块，按照不同的通讯方式，可分为GPFIS通讯模块、FSK通讯模块、CDMA通讯模块、以及PSTN采集模块等，电力企业可以根据自己的需要选择所需模块，国内大多采用的模块为RS485通讯模块。
1.2电能计量自动化终端的功能电能计量采集终端的基本功能如下：①可以完成对厂站电能量数据的高精度采集。
一般采集周期可选择1 min~24 h，采集终端可以按指定的时间起点、内容传送信息至主站；②可以按要求向主站传送和存储电表窗口电量、月冻结电量、需量、分时电量、电流、电压、功率、电表内事件记录（如失压、失流）及本身的事件记录等信息；③可以接入多功能电子式电能表以及脉冲电能表。

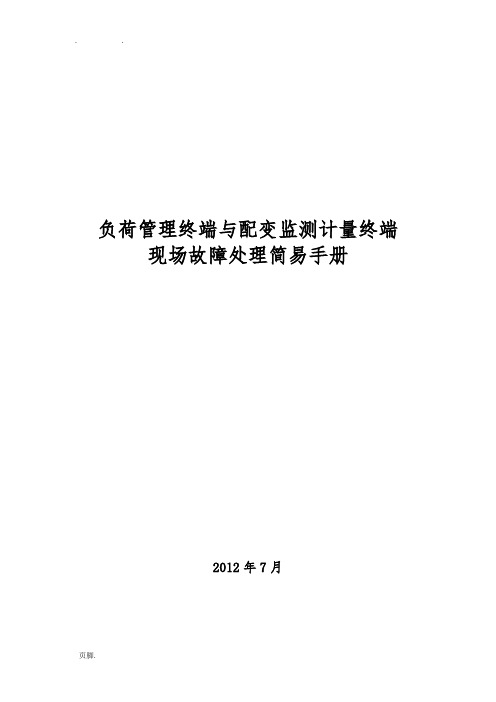

负荷管理终端与配变监测计量终端现场故障处理简易手册2012年7月目录1前言 (1)2终端系统简介 (1)2.1终端系统结构 (1)2.2终端基本功能 (2)2.3终端人机交互界面 (4)2.4终端接线方式 (7)3故障分析及处理 (10)3.1终端与主站通讯异常 (10)3.1.1故障综述 (10)3.1.2故障分析及处理步骤 (10)3.1.3故障情况汇总 (14)3.2终端抄表失败 (16)3.2.1故障综述 (16)3.2.2故障分析及处理步骤 (16)3.2.3故障情况汇总 (18)3.3故障分析简易流程图 (20)4附录 (22)1前言为了简化计量自动化系统负荷管理终端、配变监测计量终端（以下简称终端）现场故障处理，提高终端维护效率，保证工作质量，方便现场运维人员工作的开展，在遵循国家、电力行业及电网公司相关规、标准的情况下，制定本手册。
本手册适用但不限于以下技术标准：《电网公司负荷管理系统技术规(0903版)》《电网公司负荷管理系统通讯协议(0903版)》《电网公司负荷管理终端异常报警判断标准与处理规》《电网公司配变监测计量终端技术规(0903版)》《电网公司配变监测计量终端通讯规约(0903版)》《电网公司配变监测计量终端异常报警判断标准与处理规》《DL408-91电业安全工作规程》《电气装置安装工程电缆施工及验收规》《电气装置安装工程电气设备交接试验标准》《建筑电气工程施工质量验收规》DL/T743-2001 《电能量远方终端》GB/T13729-92 《远动终端通用技术条件》GB/T17883-1999 《0.2S 级和0.5S级静止式交流有功电度表》GB/T17215-2002 《1 级和2 级静止式交流有功电度表》GB/T17882-1999 《2 级和3 级静止式交流无功电度表》DL/T614-1997 《多功能电能表》DL/T645-2007 《多功能电能表通信规约》2终端系统简介2.1终端系统结构系统由计量自动化系统主站（服务器）、终端、计量表计、数据通信网络四部分组成，拓扑结构如图1：电表负控终端电表配变终端图1：计量自动化系统拓扑结构图2.2 终端基本功能（1） 交流采样终端可计量正反向有功电量、四象限无功电量、电压、电流、有功及无功功率等。
CL790D 用电管理终端使用说明书(SX V1.0)深圳市科陆电子科技股份有限公司Un Re gi st er ed目 录一、概述............................................................................................................1 二、系统特点....................................................................................................1 三、基本功能....................................................................................................2 3.1用电监测及负荷控制..............................................................................2 3.2用电检查..................................................................................................2 3.3异常报警信息上报..................................................................................2 3.4面板显示功能..........................................................................................2 3.5数据存储..................................................................................................3 3.6抄表功能..................................................................................................3 3.7通信..........................................................................................................3 3.8自动恢复功能..........................................................................................3 四、主要技术指标............................................................................................4 五、工作原理简述.. (5)六、面板及端子说明 (6)七、操作说明....................................................................................................8 7.1安装说明..................................................................................................8 7.2 设置主站地址、终端地址......................................................................9 7.3按钮操作、指示灯及液晶显示说明. (10)八、 维护......................................................................................................11 九、 注意事项. (13)Un Re gi st er ed一、概述CL790D 系列用电管理终端采用了微电子技术、计算机芯片技术、现代通信技术等当今最先进的技术，支持并采用先进的GPRS 公用无线通信网络技术，是实现需求侧管理现代化的重要组成部分，也是电力负荷管理系统的配套终端产品，和电力负荷管理主站配合可实现负荷的监测与控制，并能够实现自动抄表、计量设备监测和防窃电，以及各种负荷闭环控制和异常告警功能，是电力营销自动化系统中具有较高的实用价值的终端产品。
配变监测计量终端经常出现故障的原因分析及处理文章针对配变监测计量终端经常出现故障而造成无法采集数据、传回数据以及控制平台接收不到数据的原因，展开相关处理措施的分析。
结合相关数据分析得知，导致配变监测计量终端问题的主要原因包括终端硬件设备、公网连接过程以及系统控制问题，以下就是针对配变监测计量终端故障展开的具体分析。
标签：配变监测计量终端；故障原因；分析处理前言配变监测计量终端主要是通過监测设备、计量设备、电力的质量以及通讯功能组成的终端监测计量设备。
配变监测计量终端多数用于配电变压器的监测过程中，对电力的使用情况准确监测，同时还能够在设备出现故障时为其提供相关数据以便维修。
针对线损而言，配变监测计量终端能够准确的计算并且起到支撑的作用，保证数据信息的准确性与完整性，目前已经被广泛运用。
1 配变监测计量终端的使用现状在配电变压器的监测过程中采用配变监测计量终端能够更加有效的获取相关的监测数据，实时掌握配电变压器运行情况以及相关参数，在发现设备出现异常情况时能够及时上报，降低事故的发生率。
采集到相关数据后进行分析，并且在分析的过程中以表格或曲线的形式呈现，此呈现方式更加有利于发现故障，从根本上降低成本。
在变压器运行状态的监测中，配变监测计量终端能够对其负载的情况进行跟踪，防止出现超负荷的情况，在三相负荷的监测过程中，对其出现的不平衡问题能够及时的反馈，能够防止三相负荷出现不平衡的问题而导致设备损坏的情况发生，保证设备能够正常的运行。
配变监测计量终端不论是对故障的维修还是对设备的维护都起到相应的作用。
根据相关资料显示，配变监测计量终端的上线率没有达到预期的目标，实际的功能也不能够完全实现，以此降低配变监测计量终端的使用效能。
2 配变监测计量终端的组成配变监测计量终端的硬件组成系统包括控制模块、电源模块以及通信模块和变送板四种模块形式。
控制面板的主要组成包括控制主板、电源模块、通讯模块以及变送板。
3 配变监测计量终端经常出现故障的原因3.1 终端硬件出现故障导致无法采集数据导致无法采集数据的主要原因是配变监测计量终端硬件经常出现故障，以此提供的数据正确率较低。
浅谈计量自动化终端的运维故障分析处理前言计量自动化终端指负责各级计量点电能信息的采集、数据管理、数据传输以及执行或者发主站下发的控制命令的设备，按照应用场所的不同，可分为电能采集终端、负荷管理终端、配变监测计量终端、低压集抄采集终端（包括集中器、采集器）等类型。
这些终端设备，通知智能数据采集而完成电表数据采集，但终端设备需要人工进行维护，在运维过程中，均出现各种故障，本文浅谈终端设备的运维故障分析处理方法。
关键字终端运维故障引言常见的自动化终端设备包括：厂站管理终端、负荷管理终端、配变计量监测终端、低压集抄终端等。
在农村供电所对终端现场维护中，对上述四种终端运维故障都是工作的必备技能。
终端故障分析处理现场排查作业要求首先，在现场作业人员不能少于2人，且对现场乡村道路及计量自动化系统配网模块熟悉。
其次，现场作业环境相对湿度不大于80%，如出现大风、雷雨、大雾等恶劣天气停止工作。
第三，作业场所应有足够照明。
常见的故障分析与处理1、厂站终端终端本体故障。
本体烧坏、供电电源无电压；电压不在正常范围内，测量供电电源及电源。
端子的电压是否在正常范围内；电源接线不正确，重新对电源接线进行检查。
不能与表计通讯。
假如接口的A、B 端接反、断路或短路；检查接线，用万用表测量A、B端，电压正常范围应在 2．0～5．0V 之间。
如果测得的电压为负值或0值，分别代表A、B端可能接反和断路或短路。
不能与主站通讯。
终端网口故障或者网线接触不良，重新更换网口或者重新压接水晶头；调度数据网络通道故障，或者网络交换机等通信设备故障；需要通信专业协助处理。
2、负荷管理终端设备终端本体故障，系统显示终端离线，现场排查发现显示屏黑屏，按键无反应。
处理方案：LED文件可能丢失；相线失压或零线带电造成终端保护。
电脑连接升级覆盖原文件；检查接线是否正确，检查终端电源相序是否正确，电压值为220V偏差为士30%，考虑更换终端。
终端死机，现场发现终端按键失灵，有卡顿，无法查询终端参数。
南方电网公司试验室配变监测计量终端检定作业指导书目次1定义 (1)2适用范围 (1)3引用文件 (1)4作业流程 (2)5操作指引 (3)附录A配变终端检定原始记录式样 (10)附录B配变终端检定证书式样 (15)附录C配变终端检定结果通知书式样 (21)试验室配变监测计量终端检定作业指导书试验室配变监测计量终端检定作业指导书1定义试验室配变监测计量终端检定是指在试验室条件下对配变监测计量终端电能计量功能进行检定，确定其是否满足技术要求的工作。
2适用范围本作业指导书适用于南方电网公司试验室配变监测计量终端检定的作业指导。
3引用文件《交流电测量设备通用要求、试验和试验条件第11部分：测量设备》（GB/T 17215.211-2006）《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》（GB/T 17215.321-2008）《交流电测量设备特殊要求第23部分：静止式无功电能表（2级和3级）》（GB/T 17215.323-2008）《1级和2级直接接入静止式交流有功电度表验收检验》（GB/T 17442-1998）《电业安全工作规程（发电厂和变电所电气部分）》（DL 408-1991）《电能计量装置技术管理规程》（DL/T 448-2000）《多功能电能表通信规约》（DL/T 645-1997）《多功能电能表通信协议》（DL/T 645-2007）《电子式电能表检定规程》（JJG 596-2012）《中国南方电网有限责任公司配变监测计量终端技术规范》（Q/CSG 11109007-2013）《中国南方电网有限责任公司计量自动化终端上行通信规约》（Q/CSG 11109004-2013）第 2 页 共 28 页4 作业流程终端检测物资部门工作人员计量中心专业管理人员计量班组管理人员检测人员开始制定检测计划终端移库派工终端检测核验加封上传检测结果是否出具检测报告审核是出具检测报告检测结果统计结束终端移库是否需要移库是否是否需要移库是否市场营销部否5操作指引工作内容试验室配变监测计量终端检定作业●作业人员要求1.作业人员原则上不得少于两人，严禁单独工作。
目录1前言 (1)2终端系统简介 (1)2.1终端系统结构 (1)2.2终端基本功能 (1)2.3终端人机交互界面 (3)2.4终端接线方式 (6)3故障分析及处理 (9)3.1终端与主站通讯异常 (9)3.1.1故障综述 (9)3.1.2故障分析及处理步骤 (9)3.1.3故障情况汇总 (13)3.2终端抄表失败 (16)3.2.1故障综述 (16)3.2.2故障分析及处理步骤 (16)3.2.3故障情况汇总 (19)3.3故障分析简易流程图 (20)4附录 (21)1 前言为了简化计量自动化系统负荷管理终端、配变监测计量终端（以下简称终端）现场故障处理，提高终端维护效率，保证工作质量，方便现场运维人员工作的开展，在遵循国家、电力行业及广东电网公司相关规范、标准的情况下，制定本手册。
2 终端系统简介2.1 终端系统结构系统由计量自动化系统主站（服务器）、终端、计量表计、数据通信网络四部分组成，拓扑结构如图1：电表负控终端电表配变终端图1：计量自动化系统拓扑结构图2.2 终端基本功能 （1） 交流采样终端可计量正反向有功电量、四象限无功电量、电压、电流、有功及无功功率等。
电压规格分为三相四线3×220/380V 、三相四线3×57.7/100V 、三相三线3×100V 等，常见电压规格为三相四线3×220/380V 、三相三线3×100V ；电流规格为1（2）A 、5（10）A 、20（80）A 、10（60）A 等，常见的电流规格为5（10）A 。
终端可显示电量、电压、电流、功率、功率因数、需量（平均功率）等。
（2）数据采集终端可采集电能表正反向有功电量、四象限无功电量、电压、电流、有功及无功功率等数据，最少接入8块电能表。
（3）异常报警防窃电报警：计量装置门异常（需外接装置）、电能表示度下降、电压回路异常、电流回路异常和相序异常等。
供电质量报警：电压/电流不平衡、视在功率越限、终端停电/上电等。
电能表运行状态报警：电能表参数更改、停走、飞走、电能量超差等。
控制报警：控制投入与解除、遥控/功控/电控跳闸等。
报警编码及含义见附录1。
（4）远程/本地通讯支持GPRS、CDMA实现数据的远程传输；支持232、红外、USB方式对终端进行本地通讯和维护。
（5）终端功能汇总终端的基本功能如下表所示：2.3终端人机交互界面人机交互界面是操作人员与终端信息交换的窗口，可以实现终端信息的显示及参数设置等操作。
（1）显示界面当前使用终端支持大液晶显示，数据查看可通过液晶显示和手抄机抄读两种方式。
液晶显示的内容包括：交流采样信息、终端电量信息、抄表信息、终端时钟信息、告警信息、通信信息、事件记录信息、终端电池信息、故障信息、控制状态信息（负荷管理终端）等。
（2）按键操作终端提供导航键、编程按键等，供用户查询信息、参数设置使用，按键样式如图2所示（按键功能不同厂家终端略有不同，参照终端说明书）：图2：终端按键示意图（3）信息查询及参数设置信息查询及参数设置有多种方式：通过终端按键及屏幕、手抄机、主站系统等。
信息查询的内容除液晶显示界面要求的（2.3.1）必须显示内容外，还应包括“技术规范”、“通讯规约”要求的其他内容。
参数设置包括主站通讯相关的参数（主站地址、端口号、通讯方式等）、测量点参数（电能表通讯规约、波特率、校验位、数据位等）、告警参数（告警阀值、告警屏蔽字等）。
（4）屏幕图示及其含义为直观的表现终端的相关信息，方便用户使用，液晶屏幕会显示多种图示以表示终端的不同状态。
图示形式及含义如下表所示（不同厂家图示略有不同，参照终端说明书）：图示含义表示电池的电量信息：最高是满格，最低是空格。
无线信号强度指示：当信号只有1～2格时，表示信号弱，通信不是很稳定。
信号强度为3~4格或更高时信号良好，通信比较稳定。
无线通信状态指示：表示当前已经建立了连接，可以正常传送数据。
（G：表示采用GPRS通信方式；C：表示CDMA通讯方式；S：表示短信方法，或者没有连接。
）编程状态指示：显示时表示终端处于可编程状态，可对终端进行参数设置（硬件防护相关参数）。
1测量点指示：表示当前数据属于的测量点。
（0：表示终端本身或交流采样；1：表示测量点一；2：表示测量点二；以此类推）时间指示：表示当前时间（小时、分钟、秒），格式为：hh:mm:ss终端相电压状态指示：当某相断相时，该相电压字符不显示。
终端相电流状态指示：当某相失流时，该相电流字符不显示。
告警编码指示：若终端产生告警，则显示对应的告警编码，告警编码表示的告警内容参照附录1。
（5）常用参数设置1）、网络参数设置网络参数设置主要指上行通道（GPRS/CDMA）相关参数的设置，需设置的参数如下：A、主站地址（主通道、备用通道一、备用通道二）主站地址为地市供电局计量自动化系统主站服务器地址（如192.168.200.198），通道类型有：短信、GPRS/CDMA、DTMF、Ethernet）、红外、RS232 、CSD 、Radio等，通常通道类型采用GPRS/CDMA。
B、端口前置机的网络端口号，即目的端口号。
C、APNGPRS接入点名称，不同地市供电局APN不同；对CDMA此项无效。
D、心跳周期指终端为保证实时在线与前置机通讯的时间间隔（默认15分钟）。
E、用户名、密码用户名：接入CDMA的用户名。
密码：接入CDMA的用户密码。
F、压缩方式报文压缩方式，可根据需要选择是否采用数据压缩；为节约流量费用，一般采用压缩方式。
G、通讯方式现有通讯方式有UDP或TCP，根据地市供电局实际情况进行选择。
H、终端地址终端地址由8位16进制数组成，与主站不符时不能登录主站。
2)、电表参数设置电能表（测量点）参数设置包括以下内容：A、测量点号0 固定为终端，1 为电表1，2 为电表2，如此类推；可设置1~8号测量点；B、测量点状态设置“有效”时，终端才能采集电表数据；设置“无效”时，表示该测量点未启用或无该电能表；C、测量点类型485 表、模拟量、脉冲量、计算值、交流采样，测量点类型设置成“485表”时，终端进行电表数据采集；D、电能表地址根据用户电表实际情况设定，电能表地址设置错误时不能抄表；E、规约根据用户电表实际情况设定电能表规约，常见规约类型有DL/T-645、红相规约、兰吉尔规约等，需与对应电表匹配；F、端口号指RS485通讯口，抄表采用1号端口“485_1”；G、RS485通讯参数RS485相关的通讯参数有波特率、数据位、校验位、停止位等；通讯参数常采用“1200波特率、8位数据位、1位停止位、偶校验”，具体设置必须与电能表匹配。
2.4终端接线方式终端的接线包括强电和弱电两个部分。
强电部分包括电压、电流回路；弱电部分包括遥信、轮次（负荷管理终端）、RS485通信、脉冲接口等。
（1）强电接线1）、端子接线图图3：终端强电端子接线图2）、三相三线接法图4：三相三线电源端子接线3）、三相四线接法图5：三相四线电源端子接线（2）弱电接线1）、负荷管理终端辅助端子排1接线示意图图6：负荷管理终端辅助端子排1接线示意图2）、负荷管理终端辅助端子排2接线示意图图7：负荷管理终端辅助端子排2接线示意图3）、配变监测计量终端辅助端子排1接线示意图图8：配变监测计量终端辅助端子排1接线图4）、配变监测计量终端外观简图辅助端子排2接线示意图图9：配变监测计量终端辅助端子排2接线示意图3故障分析及处理根据现场故障情况，将故障类型分为两大类：终端与主站通讯异常、终端抄表故障。
3.1终端与主站通讯异常3.1.1故障综述终端与主站通讯异常是指终端不在线，或主站无法接收到终端数据，表现形式有终端不在线、在线状态不稳定、远程通讯失败、通讯不稳定等情况。
造成这种故障的原因有以下几种：终端损坏、终端死机、无线通讯模块故障、无线网络未覆盖或信号较弱、无线信号被屏蔽、天线损坏、无线通讯参数设置错误等。
3.1.2故障分析及处理步骤终端与主站通讯异常，首先表现出来的是终端不在线、数据不完整或数据丢失。
该故障多由主站管理人员发现，在已排除故障原因非主站或前置机造成的情况下，及时安排人员进行终端现场故障处理。
在出现终端与主站通讯异常时，采用以下步骤进行故障分析及处理：（1）检查终端是否已损坏或处于工作状态。
故障现象：终端损坏或工作异常是造成终端离线的主要原因之一，常见的终端损坏或工作异常现象有终端烧毁或爆裂、液晶屏幕显示异常（屏幕全白或全黑）、电源灯熄灭状态（电源电路损坏、线路无电压或电压过低）、终端死机等。
该类故障可通过现场人工检查发现。
故障处理：1）若发现终端存在烧毁或爆裂等明显损坏情况，则进行终端更换处理；2）若终端存在显示异常、死机等情况，通过软硬件重启，终端仍无法恢复正常工作，则进行终端更换处理。
故障终端进行详细故障分析，并返厂维修。
（2）检查终端无线通讯信号强度。
若终端工作正常，则进行终端无线信号情况检查，部分终端安装地点无信号、信号弱、信号不稳定等情况是造成终端离线的另一主要原因。
故障分析：查看终端屏幕显示信号强度标志、查看信号强度数值（通常终端有相关查询选项），并使用手机或专业工具进行信号对比分析。
故障处理：1）若终端显示信号无信号或信号较弱，且对比手机信号存在同样情况，说明该处无线信号未覆盖或信号较弱无法满足通信要求，则应做好故障情况分析结果记录，由供电局统一联系运营商进行信号覆盖或信号加强。
2）若终端显示信号情况较差，但实际信号情况较好，则说明终端在通信信号接收方面存在故障，应检查天线安装情况。
常用的天线分“短天线”和“长天线”两种。
若计量表箱为金属外壳则不宜采用短天线，容易导致信号被屏蔽，应采用“长天线”引出表箱外；检查天线是否存在损坏，如鼠咬或生锈等，如有损坏，及时更换。
图10、图11为“短天线”和“长天线”实物图：图10：“短天线”图11：“长天线”（3）检查无线通信SIM卡。
在终端信号情况较好的情况下，终端仍无法登陆主站，则需进一步检查无线通信SIM卡安装情况，主要检查SIM卡是否欠费、SIM卡是否腐蚀或安装正常等问题。
故障分析：通过分析终端无线拨号及登陆主站流程，正常的流程应为：GPRS(或CDMA)模块初始化—>开始拨号连接—>拨号成功发送登陆帧—>登陆成功—>与主站正常通信。
若终端拨号失败，则说明终端尚未连接至无线运行商，需检查SIM卡是否欠费、SIM卡是否腐蚀或安装正常等；若终端为拨号成功，说明终端已经正常连接无线运营商基站或服务器，无线运营商基站或服务器至计量自动化主站的信道出现异常，可检查主站的终端地址是否正确、前置机或主站是否正常工作、主站服务器的网络连接情况。
故障处理：1）若终端拨号失败，即未成功登陆基站或无线运营商服务器，需重新安装SIM卡、更换SIM卡、或对现有SIM进行充值等处理。
