负荷管理终端与配变监测计量终端现场故障处理简易手册

2022年电力行业技师考核模拟考试题姓名:_____________ 年级:____________ 学号:______________一.单选题(共有50题，只有一个正确答案，错选不得分)1、柱上变压器台底部距离地面高度不应小于( )。

A.2mB.2.5mC.3mD.3.5m参考答案:B2、负荷管理终端和配变监测计量终端停电后，可通过红外或按键等方式唤醒终端，唤醒后能抄读到电量.最近一次电量和电量。

( )A.当前.日冻结.月冻结B.月冻结.日冻结.零点C.月冻结.零点.日冻结D.零点.当前.日冻结参考答案:A3、电流互感器的误差包括比差和角差两部分，( )就是二次电流安匝数反相后，与一次电流安匝数间的相位差，以分(′)表示。

A.比差和角差B.比差C.角差D.误差参考答案:C4、COS(X+Y)等于( )A.cosxcosy-sinxsinyB.cosxcosy+sinxsinyC.cosxsinx-sinycosyD.cosxsinx+sinycosy参考答案:A5、未经供电企业同意，擅自在电价低的供电线路上擅自接用电价高的用电设备，称为( )。

A.窃电B.违约用电C.擅自接线D.擅自并网用电参考答案:B6、在低压三相四线制回路中，要求零线上不能( )A.装设电流互感器B.装设电表C.安装漏电保护器D.安装熔断器参考答案:D7、作业人员的基本条件之一:具备必要的电气知识和业务技能，且按工作性质，熟悉《农村低压电气安全工作规程》的相关部分，并经( )合格。

A.学习B.考试C.鉴定D.考评参考答案:B8、有油的电气设施如变压器着火时，可用( )灭火。

A.干燥的砂子B.水C.泡沫D.以上均不参考答案:B9、《电力安全工作规程(发电厂和变电站电气部分)》规定:在一经合闸即可送电到工作地点的隔离开关( )，应悬挂“禁止合闸，有人工作!”或“禁止合闸，线路有人工作!”的标示牌。

A.机构上B.操作把手上C.上D.傍参考答案:B10、根据《南方电网公司10KV用电客户电能计量装置设计》要求，电流互感器二次回路每只接线螺钉最多只允许接入( )A.一根导线B.两根导线C.三根导线D.四根导线参考答案:B11、为了确定标准二次回路的工作电流，外接监视用电流表的准确度级别应不低于( )级A.1B.1.5C.2D.3参考答案:B12、用三相两元件电能表计量三相四线制电路有功电能，将( )。

B、电台部分
4HYB基本型：DR200A、886、250A 4HYB无锡型： DR200A、DR200、886 4HYB4A、 4HYB2A、4HYB2 ：886A 4HYB4B 、4HYB4C： 250A
C、电源板及接口板
电源板： 4HYB基本型、 4HYB无锡型、 4HYB4A、 4HYB4B 、4HYB4C、 4HYB2A、4HYB2等均使用开关电源 接口板主要功能： 输出4路常开控制 输入4路脉冲 输入4路遥信 1路485 注意： 有些YB终端的接口板上的脉冲有源与无源可以通过跳线器进行调整，在更换接 口板时注意，否则易导致脉冲不计
B、通信故障
①维修室维修： 电台故障：频道对否、电台失锁、电台频率丢失、电台功率小或功放坏、电台频 偏异常、电台发不出，灵敏度差、数传延时未设置、电缆头脱落 调制解调板故障，检查2211、2206、4066及其他周围电路是否损坏及虚焊，或 7512芯片是否损坏 处理板死机故障 终端地址码不对 电台电源低或是没有 更换的处理板与电台不匹配，导致终端通信失败（型号较多,需要注意） 电源板带不动负载
二、YB终端系列
1、类型 、 4HYB基本型、 4HYB无锡型、 4HYB4A、 4HYB4B 、4HYB4C、 4HYB2A、4HYB2等 （4HYX不做说明） 2、终端基本构成 电源板、处显板、电台、调制解调板、接 口板
4HYB4A终端的基本构成
4HYB4A终端的构成
电台单元 电源单元 处理单元
D、脉冲故障 ①维修室维修： 1、87c552坏、电阻、电容坏导致无脉冲 2、脉冲的光隔坏 ②现场维修： 1 1、检查脉冲是否正确接入到终端接口板 2、确定是有源或无源电表（无源需要串如12V电压） 测量电表脉冲口是否有脉冲输入 观察终端CT、PT、K是否下发及相应路数是否一致 如电表无故障可换接口板来排除故障

NLF100-A型负荷管理终端产品说明书（Ver2.0）江苏林洋能源股份有限公司目录一、产品简介 (1)1.1概述 (1)1.2主要功能 (1)1.3设计参照标准 (1)二、产品特点 (2)三、主要技术指标 (2)四、工作原理 (3)五、外形尺寸及端子定义说明 (5)5.1终端外形尺寸图 (5)5.2端子接线图 (5)六、功能配置 (8)七、终端液晶显示说明 (9)7.1液晶显示介绍 (9)7.2详细界面介绍 (10)八、故障分析与排除 (19)九、注意事项 (21)十、运输存储 (21)十一、售后服务 (22)一、产品简介1.1概述NLF100-A型负荷管理终端（以下简称终端）是基于计算机应用技术、现代通信技术、电力自动控制技术的电力负荷管理系统双向现场终端，具有优良的可靠性、稳定性、安全性和扩展性。

终端使用模块化结构设计，采用高性能32位CPU、嵌入式操作系统、128M/256M大容量存储器，可以利用无线移动通信（4G/3G/2G）等和主站进行通讯。

主要面向的对象是用电容量较小，现场用电情况相对简单的专变电力用户。

1.2主要功能终端具有数据采集、负荷控制、统计数据、越限报警、主动上报、停电管理等功能。

上行可通过4G、GPRS、CDMA、MODEM、RS232/485、Ethernet等多种方式连接到主站管理系统，与主站前置机交换数据、接收指令。

下行通过RS485可以同时抄读多种国内外电表，负责抄表过程的控制以及电表数据的接收、存贮、统计与传送。

终端采用128M/256M大容量存储器能轻松满足数据可靠存储的需求。

1.3设计参照标准《Q/CSG11109006-2013中国南方电网有限责任公司计量自动化终端外形结构规范》《Q/CSG1209007-2015中国南方电网有限责任公司负荷管理终端技术规范》《中国南方电网有限责任公司计量自动化终端远程通信模块接口协议（2016版）》二、产品特点●采用工业级ARM9系列控制器和嵌入式操作系统；●电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰，且具有较强的环境适应能力；●与主站之间的上行通信可采用无线移动通信(4G/3G/2G)、无线专网等多种通信方式；●下行采用RS485总线方式；●宽电压电源设计使其具有更高的可靠性，更加适应工作环境；●全新的维护概念：具有功能强大的组态功能，可以在本地/远程方便地修改设备参数，支持本地/远程软件的在线升级；●大容量的主板FLASH存储芯片保证各种数据的方便存储。

通过数据分析 发现终端故障
信息
课程内容目录
1、基础介绍 2、终端故障信息的来源； 3、终端的故障报警类型； 4、判断终端故障； 5、制定计量自动化终端故障处理措施顺序； 6、制定终端故障处理的一般措施。
3、终端的故障报警类型
计量自动化终 端的故障类型可 根据报警不同分 为几种类型：
遥测、负 控、配变 监测终端 以及集中
目录
1、基础介绍； 2、终端故障信息的来源； 3、终端的故障报警类型； 4、判断终端故障； 5、制定计量自动化终端故障处理措施顺序；
1、基础介绍
计量自动化系统由计算机主站、通信网络、现场终端组成，对现场数据实现即时远程采集 和监控，实现远程调试。
1、基础介绍
计量自动化系统各种类型终端
厂站电能量 • 安装在变电站或者发电厂
3.终端参数设置错误。 4.终端元器件故障。
5.终端数据异常故障。 6.终端通信模块故障。
7.终端二次回路接线 8.终端时钟异常或电
错误。
池故障。
4、判断终端故障 如何确定计量自动化终端故障类型？
检查终端故障信息和数据，判断终端故障类型。
与系统主站通过数据分析和告警信息判断终端故障类型。
判断终端存在其他故障的可能。
• 集中器和采集终端根据低压 集抄系统方案不同略有差异。 485总线和全载方案没有采 集终端，混载方案是集中器 和采集终端配合使用。采集 电能表行度和计算台区线损， 最多可采集16块单相电能表。
1、基础介绍
计量自动化终端各类故障
计量自动化终端故障包括终端离线、 通讯失败、485通讯口故障、时钟异常、 采集数据失败、终端内部短路、终端内 部开路、跳闸线圈误动作、黑屏、雷击、 通信模块故障等。

二、浅谈负荷管理终端离线故障处理方案
通过大量的实践数据表明，造成负荷管理终端离线故障的原因比较复杂多变，如果只是单纯的从电气回路进行检查分析显然是片面的，常见性的现场安装故障、信号故障以及管理故障等可采取针对性措施进行处理，现简单整理如下：
1.负荷管理终端常规故障情况及应对措施
终端自身故障情况可以分为显示器故障和终端本体损坏性故障。在终端的使用过程中经常会伴有显示器故障的情况，主要的有蓝屏或者黑屏等状况发生，也有少部分屏幕损坏情况发生，对于以上情况同城的处理方式就是进行屏幕更换或者显示器重启操作即可，这种故障几乎都不会对系统的数据有影响，更不会影响数据的接收，只是短时间内无法查看而已。但是倘若终端本体如果发生故障，那么就会对整个电路系统的工作造成严重的影响，这些情况大部分都是人为操作不当造成的，通常这种损伤都需要进行设备更换来解决。
3.信号故障处理措施探讨
在电网的运行过程中，信号故障问题也是造成终端故障的一种非常常见的原因，在具体的故障中主要表现为信号丢失和信号模糊两大类。信号可以通过负荷管理程序显示出来，这类功能在有些终端中也有自带的，或者利用网络连接手机终端之后对信号强度值进行查看，专业信号值检测工具也是有效方法之一。如信号相对较弱时先对电房门口信号程度进行判断，如门口信号良好但是终端处于离线状态，但是这要求终端必须在信号覆盖范围之内，并且原则上尽量选择信号强的区域，当然也可以通过一些列手段进行信号增强。无信号接收时不排除是SIM卡安装错误的问题，此时可以将SIM卡重新安装之后再次进行拨号操作，如重新安装之后可以正常接受信号则表明是SIM卡安装松动导致，如重新安装之后仍然没有信号则需考虑对SIM卡进行更换，以对信号渠道的畅通进行保证。如果仍然存在技术难题还可以跟通讯运营公司进行沟通，邀请更专业运营商来帮助解决此类问题。

负控终端使用说明说目录1.技术说明 (4)1.1.概述 (4)1.2.规范性引用文件 (5)1.3.技术参数 (6)1.3.1.I/O配置 (6)1.3.2.测量精度 (6)1.3.3.费率时段 (6)1.3.4.通信接口 (7)1.3.5.通信性能指标 (7)1.3.6.无线信号指示 (7)1.3.7.显示方式 (7)1.3.8.电磁兼容 (7)1.3.9.电源 (8)1.3.10.绝缘性能 (8)1.3.11.工作环境 (8)1.3.12.体积和重量 (9)1.3.13.可靠性 (9)1.3.14.其它 (9)1.4.基本功能 (9)1.4.1.实时测量 (9)1.4.2.电能计量 (10)1.4.3.抄表功能 (10)1.4.4.数据统计分析功能 (10)1.4.4.1.曲线数据 (10)1.4.4.2.日数据 (11)1.4.4.3.月数据 (11)1.4.4.4.采集间隔设置及存储要求 (12)1.4.4.5.电压合格率统计 (12)1.4.4.6.功率因数越限统计 (12)1.4.4.7.三相电流不平衡度越限统计 (12)1.4.5.事件记录与报警 (13)1.4.5.1.过负荷 (13)1.4.5.2.过电流 (13)1.4.5.3.过电压 (13)1.4.5.4.欠电压 (14)1.4.5.5.失压记录 (14)1.4.5.6.电压逆相序 (14)1.4.5.7.电流反极性 (14)1.4.5.8.失流记录 (15)1.4.5.9.终端停电 (15)1.4.5.10.终端上电 (15)1.4.6.设置功能 (15)1.4.7.终端与前置机通讯 (15)1.4.8.异常报警功能 (16)1.4.9.响应时间 (17)1.4.10.通信接口和脉冲输出接口 (17)1.4.11.日历和时钟 (18)1.4.12.显示功能 (18)1.4.13.参数设置 (19)1.4.14.升级功能 (19)1.4.15.独立的RS485/232转发信道 (19)1.4.16.安全防护 (19)1.5.外形及部件名称 (20)1.6.面板操作 (21)1.7.终端显示 (22)1.7.1.终端显示格式 (22)1.8.端钮接线图 (24)2.安装须知 (26)2.1.安装准备工作 (26)2.1.1.安装必备工具： (26)2.1.2.备用工具： (26)2.1.3.安装材料 (27)3.终端安装说明 (28)3.1.固定终端 (28)4.1.电源部分接线 (28)4.2.485接线 (29)4.3.辅助端遥信接线 (29)4.4.天线的安装 (29)1.技术说明1.1.概述请在使用本产品前仔细阅读各章节。

一
成终端离线 ，那么就可 能是终端 安装 现场故障 ，需派工到用户 现场查 明故障原 因，并处理故障。 ２ 故 障处理措施 ２ ． １ 管理 问题
２ ． １ ． １ 装 置 已拆 除 部 分 用 户 在 近 期 拆 除变 压器 和 相关 设 备 （ 包 括 电能 计 量 装
置和终端 ） ， 但未在营销系统 中及时完成装置拆除流程 ， 于是造 成终端离线 的误判 。 处理措施 ：将计量 自动化系统终端基础资料 中的终端现场 运行 环境更改为停 电，同时尽快完成拆除和销户流程。 ２ ． １ ． ２ 未装 终 端 部分新用户或历史遗 留用户未按要求安装终端 。
２ １ ３ ． １ 信 号 弱
登录计量 自动化系统 ，可通过查看离线终端基础 资料 中的 现场运行环境判断该终端 的状态 ，例如标记 了 “ 停 电”或 “ 用 户 自停”等信息 ，证 明该用户 已经停止用 电 ， 不必 处理故障 。 终端 的现场运行环境 由终端现场运维人员 现场 核查 后标 记 ，能 准确反映终端的现场运行情 况。
登 录 营销 系统 ，查 看 离 线终 端对 应用 户 的 近 期 电费 情 况 。 如果该用户 已多月无 电费产生 ，且无行度变化 ，证 明该用户 已 经 自行停止用 电多月。如果发现这类用户 ，也应及时将终端 的 现场运行环境标识为用户 自停 。 １ ． ３ ． ４ 主 备 供 交换 使 用 的 用 户 登 录营销系统，查看离线终端对应用户的编号是否为子户号 。 如果该子户号本期行度与上期行度一致 ，证明该子户号本月只作 为备供 ，没有用电。同时 ，查询该子户号的电费信息 ，确认该子 户号无电费信息产生 ，证明该子户号 的变压器只是作为备供使用， 近期不用 电，所以该终端离线并非由终端故障而造成的。 经过 以上的离线原 因初步分析 ，排除是 由于 以上情况而造

负荷管理终端与配变监测计量终端现场故障处理简易手册2012年7月目录1前言 (1)2终端系统简介 (1)2.1终端系统结构 (1)2.2终端基本功能 (2)2.3终端人机交互界面 (4)2.4终端接线方式 (7)3故障分析及处理 (10)3.1终端与主站通讯异常 (10)3.1.1故障综述 (10)3.1.2故障分析及处理步骤 (10)3.1.3故障情况汇总 (14)3.2终端抄表失败 (16)3.2.1故障综述 (16)3.2.2故障分析及处理步骤 (16)3.2.3故障情况汇总 (18)3.3故障分析简易流程图 (20)4附录 (22)1前言为了简化计量自动化系统负荷管理终端、配变监测计量终端（以下简称终端）现场故障处理，提高终端维护效率，保证工作质量，方便现场运维人员工作的开展，在遵循国家、电力行业及电网公司相关规、标准的情况下，制定本手册。

本手册适用但不限于以下技术标准：《电网公司负荷管理系统技术规(0903版)》《电网公司负荷管理系统通讯协议(0903版)》《电网公司负荷管理终端异常报警判断标准与处理规》《电网公司配变监测计量终端技术规(0903版)》《电网公司配变监测计量终端通讯规约(0903版)》《电网公司配变监测计量终端异常报警判断标准与处理规》《DL408-91电业安全工作规程》《电气装置安装工程电缆施工及验收规》《电气装置安装工程电气设备交接试验标准》《建筑电气工程施工质量验收规》DL/T743-2001 《电能量远方终端》GB/T13729-92 《远动终端通用技术条件》GB/T17883-1999 《0.2S 级和0.5S级静止式交流有功电度表》GB/T17215-2002 《1 级和2 级静止式交流有功电度表》GB/T17882-1999 《2 级和3 级静止式交流无功电度表》DL/T614-1997 《多功能电能表》DL/T645-2007 《多功能电能表通信规约》2终端系统简介2.1终端系统结构系统由计量自动化系统主站（服务器）、终端、计量表计、数据通信网络四部分组成，拓扑结构如图1：电表负控终端电表配变终端图1：计量自动化系统拓扑结构图2.2 终端基本功能（1） 交流采样终端可计量正反向有功电量、四象限无功电量、电压、电流、有功及无功功率等。

CL790D 用电管理终端使用说明书(SX V1.0)深圳市科陆电子科技股份有限公司Un Re gi st er ed目 录一、概述............................................................................................................1 二、系统特点....................................................................................................1 三、基本功能....................................................................................................2 3.1用电监测及负荷控制..............................................................................2 3.2用电检查..................................................................................................2 3.3异常报警信息上报..................................................................................2 3.4面板显示功能..........................................................................................2 3.5数据存储..................................................................................................3 3.6抄表功能..................................................................................................3 3.7通信..........................................................................................................3 3.8自动恢复功能..........................................................................................3 四、主要技术指标............................................................................................4 五、工作原理简述.. (5)六、面板及端子说明 (6)七、操作说明....................................................................................................8 7.1安装说明..................................................................................................8 7.2 设置主站地址、终端地址......................................................................9 7.3按钮操作、指示灯及液晶显示说明. (10)八、 维护......................................................................................................11 九、 注意事项. (13)Un Re gi st er ed一、概述CL790D 系列用电管理终端采用了微电子技术、计算机芯片技术、现代通信技术等当今最先进的技术，支持并采用先进的GPRS 公用无线通信网络技术，是实现需求侧管理现代化的重要组成部分，也是电力负荷管理系统的配套终端产品，和电力负荷管理主站配合可实现负荷的监测与控制，并能够实现自动抄表、计量设备监测和防窃电，以及各种负荷闭环控制和异常告警功能，是电力营销自动化系统中具有较高的实用价值的终端产品。

浅谈计量自动化终端的运维故障分析处理前言计量自动化终端指负责各级计量点电能信息的采集、数据管理、数据传输以及执行或者发主站下发的控制命令的设备，按照应用场所的不同，可分为电能采集终端、负荷管理终端、配变监测计量终端、低压集抄采集终端（包括集中器、采集器）等类型。

这些终端设备，通知智能数据采集而完成电表数据采集，但终端设备需要人工进行维护，在运维过程中，均出现各种故障，本文浅谈终端设备的运维故障分析处理方法。

关键字终端运维故障引言常见的自动化终端设备包括：厂站管理终端、负荷管理终端、配变计量监测终端、低压集抄终端等。

在农村供电所对终端现场维护中，对上述四种终端运维故障都是工作的必备技能。

终端故障分析处理现场排查作业要求首先，在现场作业人员不能少于2人，且对现场乡村道路及计量自动化系统配网模块熟悉。

其次，现场作业环境相对湿度不大于80%，如出现大风、雷雨、大雾等恶劣天气停止工作。

第三，作业场所应有足够照明。

常见的故障分析与处理1、厂站终端终端本体故障。

本体烧坏、供电电源无电压；电压不在正常范围内，测量供电电源及电源。

端子的电压是否在正常范围内；电源接线不正确，重新对电源接线进行检查。

不能与表计通讯。

假如接口的A、B 端接反、断路或短路；检查接线，用万用表测量A、B端，电压正常范围应在 2．0～5．0V 之间。

如果测得的电压为负值或0值，分别代表A、B端可能接反和断路或短路。

不能与主站通讯。

终端网口故障或者网线接触不良，重新更换网口或者重新压接水晶头；调度数据网络通道故障，或者网络交换机等通信设备故障；需要通信专业协助处理。

2、负荷管理终端设备终端本体故障，系统显示终端离线，现场排查发现显示屏黑屏，按键无反应。

处理方案：LED文件可能丢失；相线失压或零线带电造成终端保护。

电脑连接升级覆盖原文件；检查接线是否正确，检查终端电源相序是否正确，电压值为220V偏差为士30%，考虑更换终端。

终端死机，现场发现终端按键失灵，有卡顿，无法查询终端参数。

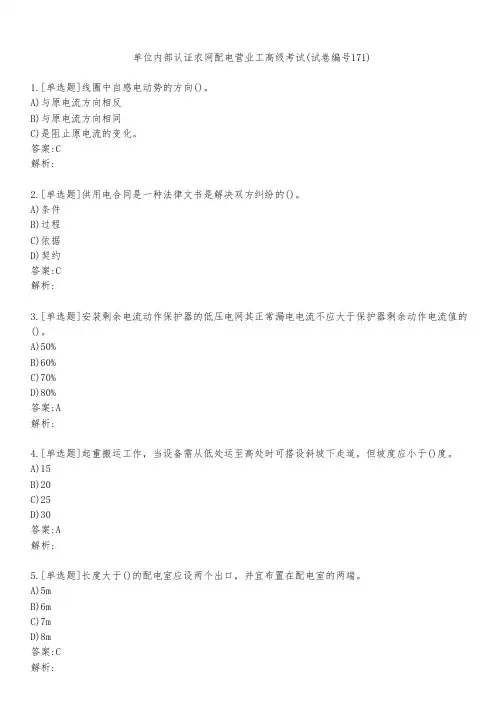

单位内部认证农网配电营业工高级考试(试卷编号171)1.[单选题]线圈中自感电动势的方向()。

A)与原电流方向相反B)与原电流方向相同C)是阻止原电流的变化。

答案:C解析:2.[单选题]供用电合同是一种法律文书是解决双方纠纷的()。

A)条件B)过程C)依据D)契约答案:C解析:3.[单选题]安装剩余电流动作保护器的低压电网其正常漏电电流不应大于保护器剩余动作电流值的()。

A)50%B)60%C)70%D)80%答案:A解析:4.[单选题]起重搬运工作，当设备需从低处运至高处时可搭设斜坡下走道，但坡度应小于()度。

A)15B)20C)25D)30答案:A解析:5.[单选题]长度大于()的配电室应设两个出口，并宜布置在配电室的两端。

A)5mB)6mC)7mD)8m6.[单选题]低压电缆在电缆沟或隧道内水平敷设时，支架间或固定点间的最大间距应为不大于()。

A)1mB)2mC)3mD)4m。

答案:A解析:7.[单选题]锥型电杆的锥度为()。

A)1/25B)1/50C)1/75D)1/100答案:C解析:8.[单选题]某用户擅自向另一用户转供电，供电企业对该户应（ ）。

A)当即拆除转供线路B)处以其供出电源容量收取每千瓦(千伏安)500元的违约使用电费C)当即拆除转供线路，并按其供出电源容量收取每千瓦(千伏安)500元的违约使用电费D)当即停该户电力，并按其供出电源容量收取每千瓦(千伏安)500元的违约使用电费答案:C解析:9.[单选题]高供低计用户收取变压器损耗，可按()分摊计算损耗。

A)不同用电类别的用电量；B)用电容量；C)供电电压；D)用电负荷。

答案:A解析:10.[单选题]每月每用电户可享受10千瓦时免费电量的用户是（ ）。

A)城乡“低保户”和农村“五保户”B)持残疾证的居民C)农村居民D)持有军人证答案:A解析:C)在户内可以D)视现场情况快速答案:B解析:12.[单选题]拉线绝缘子一般离地不低于()m 。

浅谈负荷管理终端的安装及其常见故障处理【摘要】：负荷管理终端是智能电网重要的一部分，只有负荷管理终端正常、稳定运行，才能提升终端在线率、数据完整率。

日常终端在现场安装调试及运行维护的过程中常会出现各种异常问题。

本文简要说明负荷管理终端在安装调试中的注意事项，重点介绍了通讯异常、采集异常等异常故障分析及具体解决办法，以此有效地提高终端在线率、数据采集完整率进而推进计量自动化实用化。

【关键词】：负荷管理终端；安装调试；异常问题；故障分析一、前言电力负荷管理终端（以下简称“终端”）在计量运行管理中承担着电能量数据远程采集、负荷控制、防窃电等功能。

东源县各类计量终端约1385只，但由于计量终端设备厂家繁多，设备参数、操作界面等存在差异，轮换施工单位安装质量层次不齐，导致计量终端安装不规范、接线错误、参数设置错误等问题。

另一方面终端在现场运维工作中经常出现黑屏、死机、通讯信号弱等故障问题，特别是东源县属山区县城，部分终端信号不稳定问题较为突出，这两方面原因直接导致计量终端上线率和抄表成功率低，影响电能表数据采集完整率影响。

因此，分析终端设备安装调试及常见异常问题，对提高终端运行质量及减轻运维工作量显得特别重要。

二、终端安装调试及注意事项终端能否正常稳定运行并成功采集表计数据，首先取决于现场终端和电能表的接线正确、稳定可靠。

2.1 终端现场安装2.1.1终端接线①高供低计用户终端接线方式②高供高计用户终端接线方式注意事项：终端电压电流接线是否有虚接、松动、错接等情况；接入计量终端的电压是否符合计量终端要求的工作电压（铭牌上标示工作电压）。

2.1.2 RS485通讯线连接。

由于不同型号不同厂家的终端RS485接线方式有差异，具体接线因按照终端和电能表表盖上的接线图进行接线。

注意事项：检查电能表和终端的485接口是否正常（用万用表测量表计和终端RS485通讯口直流电压值均在3V左右时RS485通讯口可以正常使用）；检查电能表和终端的RS485接线是否正确（表计的A接终端A，表计的B接终端的B）；一只终端可以支持8块电能表的采集，多表时因将各表的RS485线并联接线。

4.严禁运行中电压互感器二次回路短路或接地，严禁运行中电流互感器二次回路开路。
5.工作时应看清带电间隔，与带电设备保持足够的安全距离。
6.电能计量器具运输中应有可靠、有效的防护措施，如防振、防尘、防雨措施等；搬运时应轻拿轻放，经过剧烈震动或撞击后的电能计量器具应重新检定。
主要工器具
□1、各种规格螺丝刀一套； □2、尖嘴钳、斜口钳、剥线钳一把； □3、便携式照明灯一支；
□4、二次回路导线；□5、带防漏电、防短路功能的电源插线板一个； □6、万用表一块；
□7、钳表一块； □8、相位测试仪或电能表现场校验仪一台； □9、扎带、绝缘胶布；
□10、电能表（终端）调试用掌机； □11、短接线；□12、兆欧表各（500V，2500V）一只；
□13、活动扳手；□14、接地线； □15、绝缘垫、绝缘手套；
无
无
10
资料归档处理
1.涉及电量退补的应出具分析报告，传递到相关人员处理。
2.做好资料归档工作。
统数据录入过程中，由于作业人员工作疏忽使得录入到营销系统的表码与装拆单记录不一致，导致少收电费，造成电费损失。例如：换表后将旧表底表码录入到新装表底中。
1．严格按照客户计量装置装拆单记录进行信息录入。
2.要求班组负责人对录入到营销系统信息进行复核。
（3）不能抄读电能表数据：检查参数设置是否正确，RS-485接线是否正确；
（4）终端死机：重启。
1.高空坠物，高空作业时坠落。
2.人身触电。
3.CT二次回路开路。
4.PT二次回路短路或接地。
5.错误接线引起开路或短路。
6. 走错间隔。
1.如在杆上、平台上进行电能表的安装，安装人员应系好安全带等高空作业安全防护措施。

2
配变监测计量终端
珠海市科为电力科技有限公司
4 安全指标 ....................................................................... 8 4.1 基本安全指标 ............................................................. 8 4.1.1 绝缘强度 ........................................................... 8 4.1.2 介电强度 ........................................................... 9 4.2 标识 ..................................................................... 9 4.3 温升 ..................................................................... 9 4.4 装置结构 ................................................................. 9 4.5 安全措施 ................................................................. 9
2 性能和参数指标 ................................................................. 2 2.1 电源 ..................................................................... 2 2.1.1 供电方式 ........................................................... 2 2.1.2 消耗功率 ........................................................... 2 2.1.3 抗接地故障能力 ..................................................... 2 2.1.4 备用电源 ........................................................... 2 2.2 本地接口 ................................................................. 2 2.2.1 脉冲输出 ........................................................... 2 2.2.2 RS-232 接口 ......................................................... 2 2.2.3 RS-485 接口 ......................................................... 2 2.2.4 红外接口(高速红外可达 115200bps) .................................... 2 2.2.5 开关量输入 ......................................................... 3 2.2.6 告警输出、跳闸输出 ................................................. 3 2.2.7 交流采样 ........................................................... 3 2.3 无线信号指示 ............................................................. 3 2.4 测量范围及准确度要求 ..................................................... 3 2.5 可靠性指标 ............................................................... 3 2.6 运行环境 ................................................................. 3

负控管理终端的常见故障分析与解决方法作者：浦小玲来源：《中小企业管理与科技·下旬刊》2013年第11期摘要：随着电力需求侧管理工作的深入，可以从电力需求侧管理的角度对电力负荷控制与监测系统进行削峰填谷，限电不拉闸。

通过实时监控电力用户，对用户的用电变化情况进行监视，对欠费用户及时报警，同时对其进行停、限电控制，监测用户各时段的用电情况等，同时对用户的异常用电情况进行自动监测和记录，在一定程度上完成远程抄表，对用电预测进行分析，为电力营销环节实现自动化、网络化提供技术支撑。

关键词：负控终端数据传输终端故障解决方法1 概述电力负荷控制与监测是一种对电力负荷进行监控、管理的综合管理信息系统，该系统充分利用了通信技术、计算机技术和自动控制技术。

通常情况下，该系统由系统主站、负控终端和主站与终端间的通信信道组成。

负控终端是由微处理机系统和数据传输通道组成，微处理机系统具有数据采集及处理功能，能够对用户的用电信息、供电状况、电量信息、电能表计量数据等进行采集，同时利用数据传输通道发送至系统主站。

目前，负控终端可实时监测用户用电情况的功能决定着负控终端的运行维护管理水平和故障处理能力对电力营销的抄、核、收流程的畅通和可靠起到举足轻重的作用。

2 常见故障运行分析和解决方法2.1 工作电源故障运行分析：在造成负控终端掉线的故障现象中，电源因素是比较常见的，少数用户具备主用和备用两条线路供电，当用户选择某条线路供电时，另一条线路因停电造成终端失去工作电源。

还有当用户因生产负荷减产或停产而检修电气设备进行了进线柜停电操作时，主表和分表的负控终端因此失去工作电源。

终端的工作电源是提供终端模块在数据传输和通讯期间的唯一电源，电源电压的骤降和失去将有可能造成模块某些器件异常运行，导致终端掉线或死机。

解决方法：在用户多台变压器供电时，特别是小区应将终端电源线安装在低压总路开关出线端，这样不论客户怎样倒换变压器，终端都始终有工作电源，作业人员都应熟悉掌握所有安装、维护终端。

负荷管理终端离线及故障的原因分析与处理发表时间：2018-08-13T16:26:25.110Z 来源：《电力设备》2018年第8期作者：张佛平[导读] 摘要：电力行业发展较快，人们对电能的需求量也越来越大，为了更好的满足用户的需求，很多地区都开始推广智能电网，这促进了电力负荷数据终端的普及，有效的实现了数据的采集以及负荷的控制，而且该终端还具有电力负荷监测等功能，可以有效保证电压的质量。

（广东电网有限责任公司汕尾供电局广东汕尾 516600）摘要：电力行业发展较快，人们对电能的需求量也越来越大，为了更好的满足用户的需求，很多地区都开始推广智能电网，这促进了电力负荷数据终端的普及，有效的实现了数据的采集以及负荷的控制，而且该终端还具有电力负荷监测等功能，可以有效保证电压的质量。

然而，终端在现场运维工作中常出现死机、黑屏、通信不畅、表计数据无法抄读等一系列故障问题，影响终端运行质量，同时加重了终端现场运维工作量及难度。

因此，分析并解决终端运行中出现的故障问题，对提高终端运行质量及现场运维水平具有重要意义，本文对常见的故障进行了介绍与分析，还提出了处理与解决的措施，以供参考。

关键词：负荷管理终端；离线；故障处理电力负荷管理终端通过自身计量或者采集电表数据。

实现用户遥测信息和电能量数据的远程采集，并能实现负荷控制、防窃电等功能。

它是加强电力需求侧管理、实现有序用电、确保供用电秩序稳定运行的重要设备。

一、负荷管理终端简介负荷终端是由微处理机系统和数据传输通道组成，微处理机系统具有数据采集及处理功能，能够对用户的用电信息、供电状况、电量信息、电能表计量数据等进行采集，同时利用数据传输通道发送至系统主站。

目前，负荷管理终端及系统主站能够对专变用户电能表电量、需量、电流、电压、功率、功率因数、时间等电表数据的自动采集、远传、存储，实现客户用电量的统计，为电力部门提供各类电量结算数据，替代了传统人工现场抄读电量繁琐沉闷的工作，也实现，定期自动巡检，对用电异常，进行实时监测、线损分析等。
