汽车空调第八章制冷系统部件

汽车空调系统的结构组成
汽车空调系统的结构组成一般包括以下部分：
1. 压缩机：负责压缩制冷剂，并将其送至冷凝器。

2. 冷凝器：将从压缩机送来的高温高压制冷剂转化为液态，并通过与外界空气的散热换热，使得制冷剂温度降低。

3. 膨胀阀：通过调节制冷剂的流量和压力，控制其流入蒸发器。

4. 蒸发器：将通过膨胀阀流入的制冷剂蒸发为气态，并吸收周围空气热量，降低空气温度。

5. 内外循环阀：控制空气进出车内和车外的通道，实现空调系统的内外循环模式切换。

6. 风扇和风扇马达：负责将经过蒸发器冷却的空气通过风扇吹入车内，提供舒适的领空环境。

7. 控制面板和控制电路：提供控制空调系统的各种功能和参数设定，如调节温度、风速等。

8. 内外循环开关和风量开关：用于切换内外循环模式和调节风量大小。

9. 管道连接系统：将各个组成部分连接在一起，使制冷剂流动，并传递冷热源。

10. 温度传感器：用于检测车内和车外的温度，并根据需求调节空调系统的工作状态。

除此之外，汽车空调系统还可能包括空调压力传感器、温度控制阀、空调滤清器、冷凝风扇等部件，以提高空调系统的性能和功能。

简述汽车空调制冷系统的组成和工作原理一、汽车空调制冷系统的组成汽车空调制冷系统主要由压缩机、冷凝器、蒸发器和节流装置四部分组成。

1. 压缩机：压缩机是汽车空调制冷系统的核心部件，其作用是将低温低压的气体通过压缩提高温度和压力，使其变为高温高压的气体。

常见的汽车空调制冷系统中使用的压缩机有离心式和活塞式两种。

2. 冷凝器：冷凝器是将高温高压的气体通过散热器散热后变为高温高压液态，其作用是将制冷剂释放出来，并将其变为液态，以便进入蒸发器。

3. 蒸发器：蒸发器是汽车空调制冷系统中最重要的部件之一，其作用是将液态制冷剂通过节流装置降低温度和压力，使其变为低温低压的气体。

在这个过程中，蒸发器会吸收周围环境中的热量，并将其带走，从而达到降低室内温度的目的。

4. 节流装置：节流装置是蒸发器中的一个小孔，其作用是通过限制制冷剂的流量，使其在经过蒸发器时降低温度和压力，从而实现制冷的效果。

二、汽车空调制冷系统的工作原理汽车空调制冷系统的工作原理可以分为四个步骤：压缩、冷凝、膨胀和蒸发。

1. 压缩：当汽车启动时，压缩机开始工作，将低温低压的气体通过压缩提高温度和压力，使其变为高温高压的气体。

这个过程中需要消耗一定的能量。

2. 冷凝：高温高压的气体进入冷凝器后，通过散热器散热后变为高温高压液态。

在这个过程中，制冷剂释放出来，并将其变为液态。

3. 膨胀：液态制冷剂通过节流装置降低温度和压力，使其变为低温低压的气体。

在这个过程中，膨胀阀会限制制冷剂的流量，并将其喷射到蒸发器中。

4. 蒸发：制冷剂在蒸发器中遇到低压低温的空气，变成低温低压的气体，并吸收周围环境中的热量，从而达到降低室内温度的目的。

这个过程中需要消耗一定的能量。

三、汽车空调制冷系统的注意事项1. 定期检查：汽车空调制冷系统需要定期检查，以确保其正常工作。

特别是在夏季高温时，更需要加强检查和维护。

2. 清洗滤网：汽车空调制冷系统中有一个滤网，其作用是过滤灰尘和杂质。

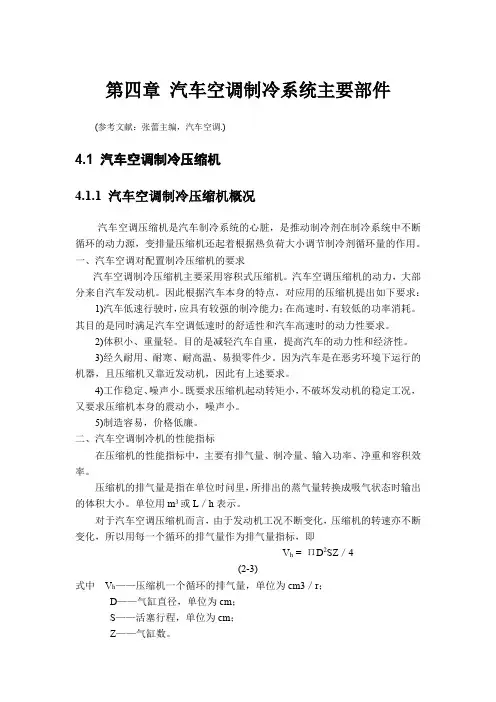

第四章汽车空调制冷系统主要部件(参考文献：张蕾主编，汽车空调.)4.1 汽车空调制冷压缩机4.1.1 汽车空调制冷压缩机概况汽车空调压缩机是汽车制冷系统的心脏，是推动制冷剂在制冷系统中不断循环的动力源，变排量压缩机还起着根据热负荷大小调节制冷剂循环量的作用。

一、汽车空调对配置制冷压缩机的要求汽车空调制冷压缩机主要采用容积式压缩机。

汽车空调压缩机的动力，大部分来自汽车发动机。

因此根据汽车本身的特点，对应用的压缩机提出如下要求：1)汽车低速行驶时，应具有较强的制冷能力；在高速时，有较低的功率消耗。

其目的是同时满足汽车空调低速时的舒适性和汽车高速时的动力性要求。

2)体积小、重量轻。

目的是减轻汽车自重，提高汽车的动力性和经济性。

3)经久耐用、耐寒、耐高温、易损零件少。

因为汽车是在恶劣环境下运行的机器，且压缩机又靠近发动机，因此有上述要求。

4)工作稳定、噪声小。

既要求压缩机起动转矩小，不破坏发动机的稳定工况，又要求压缩机本身的震动小，噪声小。

5)制造容易，价格低廉。

二、汽车空调制冷机的性能指标在压缩机的性能指标中，主要有排气量、制冷量、输入功率、净重和容积效率。

压缩机的排气量是指在单位时问里，所排出的蒸气量转换成吸气状态时输出的体积大小。

单位用m3或L／h表示。

对于汽车空调压缩机而言，由于发动机工况不断变化，压缩机的转速亦不断变化，所以用每一个循环的排气量作为排气量指标，即V h = ΠD2SZ／4(2-3)式中V h——压缩机一个循环的排气量，单位为cm3／r；D——气缸直径，单位为cm；S——活塞行程，单位为cm；Z——气缸数。

由于实际的排气量受到排气阀门的阻力、余隙容积、等熵指数、制冷剂泄漏及运行工况等因素影响，实际排气量永远小于理论值。

这样可用容积效率来表示二者的关系λ= V'h／V h(2-4)式中λ——压缩机的容积效率，又称输气系数；V'h——实际排气量。

压缩机的制冷量Q为Q = Meγ=AλV hγ／C V (2-5)式中Q——每转的制冷量，单位为w／r；Me——每转的排气质量，单位为kg；γ——制冷剂每lkg的汽化潜热，单位为J／kg；λ——压缩机的输气系数；C V——制冷剂在吸气状态的比体积，单位为m3／kg；V h——理论排气量，单位为m3／h。

汽车空调系统主要部件介绍1.压缩机压缩机是汽车空调系统的核心部件之一，主要功能是压缩制冷剂，并推动其流经整个空调系统。

压缩机通常由电动机驱动，它吸入制冷剂气体，经过压缩后将高压气体送入冷凝器。

2.冷凝器冷凝器位于车辆前部，通常与散热器相连。

它的主要功能是将高温高压的制冷剂气体冷却成高压液体。

通过与外界空气的热交换，制冷剂释放热量，从而达到降温的目的。

3.蒸发器蒸发器位于汽车座舱内部，通常安装在风扇上方。

蒸发器通过制冷剂的蒸发吸收车内热量，使车内温度降低。

它的主要功能是将高压液体制冷剂转化为低温低压的制冷剂气体。

4.膨胀阀膨胀阀是汽车空调系统的一个重要组成部分，位于冷凝器和蒸发器之间。

膨胀阀的作用是控制制冷剂的流量和压力。

当高压液体制冷剂通过膨胀阀进入蒸发器时，由于压力变化，液体制冷剂将瞬间蒸发并吸热，从而达到降低车内温度的目的。

5.制冷剂制冷剂是汽车空调系统中的一种特殊化学物质，常用的有R134a和R1234yf等。

制冷剂在汽车空调系统中起到传递热量和改变物质状态的作用。

它在蒸发器中吸热蒸发，然后在压缩机中被压缩加热，从而实现制冷循环。

除了上述主要部件外，汽车空调系统还包括一些辅助部件，如冷却风扇、控制面板、传感器、压力开关等。

冷却风扇的作用是增强风流，并能调节蒸发器和散热器的工作效果。

控制面板通过电子控制单元（ECU）和按钮等控制空调系统的运行。

传感器则能够实时监测车内温度、湿度和压力等参数，以便按需调整空调系统的工作状态。

总结来说，汽车空调系统主要由压缩机、冷凝器、蒸发器、膨胀阀和制冷剂等几个主要部件组成。

这些部件相互合作，通过制冷剂的循环流动实现车内温度的调节。

汽车空调系统的正常工作与这些部件的协调运行密切相关，因此定期维护和保养空调系统是非常重要的，以确保系统的稳定运行和寿命的延长。

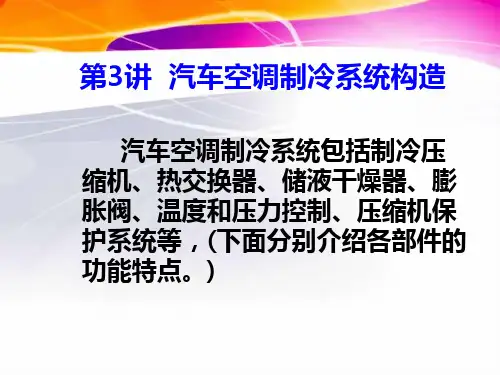

汽车空调制冷系统的构造一、压缩机汽车空调是由压缩机、冷凝器、储液干燥器、膨胀阀、节流管（用于孔管系统结构）、蒸发器、导管与软管、观察窗等组成。

1）压缩机压缩机俗称空调泵，其作用是使制冷剂保持循环。

压缩机的吸气侧抽吸制冷剂蒸气，制冷剂流过压缩机的出口或排放侧时加压( 温度也随之升高)，高压、高温的制冷剂被压出压缩机而流入冷凝器。

功能：压缩机有两个重要的功能：一是使系统内建立低压区，二是使制冷剂和冷冻油循环，把制冷蒸气从低压压缩至高压，两种功能同时完成。

①低压条件压缩机入口处的制冷剂处在低压状态，可使蒸发器内的制冷剂流出，使节流装置中适量的制冷剂流入蒸发器，空调系统中膨胀阀出口到压缩机入口之间是低压状态。

②压缩制冷剂压力的上升会使制冷剂所含热量增加，这对制冷剂在冷凝器内放热是必要的。

高压状态存在于压缩机出口到膨胀阀入口之间。

分类：目前使用的压缩机根据工作方式分为往复式和旋转式两种，应用最多是往复式。

压缩机实物图工作原理：（1）定排式往复压缩机：往复式压缩机的每个活塞均配备有一组吸气阀和排气阀及阀片。

当一只活塞处于进气行程时，则另一只活塞处于压缩行程。

通过吸气阀，活塞将制冷剂吸入气缸，然后在活塞的作用下，制冷剂经过排气阀排出去。

当活塞向下运动时，即处于进气行程时，由于活塞的吸力作用和排气阀上方的较高压力作用，排气阀保持关闭。

同时，吸气舌簧阀开启，低压制冷剂蒸气进入。

当活塞向上运动时，即处于压缩行程时，制冷剂经过排气阀排出，而吸气阀在相同的压力作用下保持关闭。

压缩机将系统的低压侧与高压侧分割开来。

进入压缩机的是一种低压并略微过热的制冷剂蒸气。

当制冷剂离开压缩机时，它是一种高压高温的制冷剂蒸气。

冷冻润滑油存放在压缩机的油底壳内，以便保持曲轴连杆和其他内部零件的润滑。

(2) 往复式变容量压缩机（分压力调节式，电磁阀调节式两种）①压力调节式变排量压缩机原理：压力调节式变排量压缩机的旋转运动由输入轴传递给驱动连杆机构，驱动连杆机构通过斜盘将旋转运动转换成5 个连杆的轴向运动。

汽车空调制冷系统主要组成部件结构复习旧课1、汽车空调按功能有哪些类型2、制冷系统有哪几部分组成？3、制冷系统的工作原理。

新课引入上一节课我们学习了制冷系统的组成工作原理，这一节我们学习制冷系统各部件的结构和原理，这次课非常重要，希望同学们认真学习。

讲授新课：1、压缩机：压缩机吸入蒸发器中低温、低压的气态制冷剂，将气态制冷剂压缩成高温、高压状态并输入冷凝器。

汽车空调制冷压缩机主要采用容积式压缩机，除了有些大型客车采用独立发动机驱动外(副发动机驱动)，大部分是采用汽车发动机驱动。

汽车空调制冷容积式压缩机种类很多，目前正式使用在汽车空调的压缩机就有30 多种。

按运动形式和主要零件形状，压缩机可按定量式和变量式分类。

常用的定量式压缩机又可分为往复活塞式和旋转活塞式。

常用的轴向活塞式压缩机有摇板式和斜盘式两种。

(1)摇板式压缩机。

摇板式压缩机结构紧凑、工作平稳、质量小。

各汽缸以压缩机轴线为中心布置，活塞运动方向平行于压缩机的主轴。

摇板式压缩机的工作原理示意图可以参照图7.3。

各汽缸以压缩机的轴线为中心，五角均匀分布，连杆连接活塞和摇板，两头用球形万向节，使摇板的摆动和活塞移动协调而不发生干涉。

摇板中心用钢球作为支承中心，并用一对固定圆锥齿轮限制摇板只能摆动而不能转动。

主轴和传动板连接固定在一起。

压缩机工作时，主轴带动传动板一起旋转。

由于传动板是楔形的，楔形传动板的转动，迫使摇板作以钢球为中心的左右摇摆运动。

摆板和传动板之间的摩擦力，使摇板具有转动势，但被固定的一对圆锥齿轮限制，所以摇板只能来回左右摆动，带动活塞在汽缸内作往复运动，完成吸气、排气过程。

如果一个摆板上有5 个活塞，那么主轴转动一周就有5 次吸、排气过程。

摇板式压缩机工作原理示意图1—压缩机主轴；2—传动板(端面凸轮)；3—活塞；4—连杆；5—支撑钢球；6—圆锥齿轮；7—摇板（2）斜盘式压缩机。

斜盘式压缩机结构紧凑、效率高、性能可靠，采用往复式双头活塞。

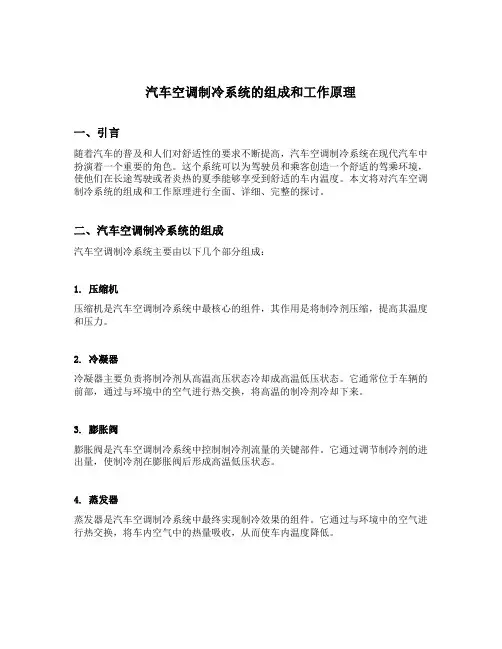

汽车空调制冷系统的组成和工作原理一、引言随着汽车的普及和人们对舒适性的要求不断提高，汽车空调制冷系统在现代汽车中扮演着一个重要的角色。

这个系统可以为驾驶员和乘客创造一个舒适的驾乘环境，使他们在长途驾驶或者炎热的夏季能够享受到舒适的车内温度。

本文将对汽车空调制冷系统的组成和工作原理进行全面、详细、完整的探讨。

二、汽车空调制冷系统的组成汽车空调制冷系统主要由以下几个部分组成：1. 压缩机压缩机是汽车空调制冷系统中最核心的组件，其作用是将制冷剂压缩，提高其温度和压力。

2. 冷凝器冷凝器主要负责将制冷剂从高温高压状态冷却成高温低压状态。

它通常位于车辆的前部，通过与环境中的空气进行热交换，将高温的制冷剂冷却下来。

3. 膨胀阀膨胀阀是汽车空调制冷系统中控制制冷剂流量的关键部件。

它通过调节制冷剂的进出量，使制冷剂在膨胀阀后形成高温低压状态。

4. 蒸发器蒸发器是汽车空调制冷系统中最终实现制冷效果的组件。

它通过与环境中的空气进行热交换，将车内空气中的热量吸收，从而使车内温度降低。

5. 制冷剂制冷剂在汽车空调制冷系统中起到传递热量的媒介作用。

常见的制冷剂有R134a、R1234yf等。

三、汽车空调制冷系统的工作原理汽车空调制冷系统的工作原理可以简要概括为以下几个步骤：1. 压缩汽车空调制冷系统中的压缩机将低温低压的制冷剂吸入，并将其压缩成高温高压的状态。

这个过程中，制冷剂吸收了外界的热量。

2. 冷却高温高压的制冷剂经过压缩机后，进入冷凝器。

在冷凝器中，制冷剂通过与冷却空气的热交换，将其温度降低，状态变为高温低压。

3. 膨胀在冷却过程后，制冷剂进入膨胀阀。

膨胀阀的作用是控制制冷剂的流量，并将其进一步膨胀，状态变为低温低压。

4. 蒸发低温低压的制冷剂进入蒸发器，与车内空气进行热交换。

制冷剂会吸收车内空气中的热量，并带走热量，从而使车内温度降低。

同时，制冷剂自身会被加热并蒸发，状态再次变为低温低压。

5. 再次循环蒸发器中的低温低压的制冷剂经过吸收车内热量后，再次被压缩机吸入，重新开始一个新的循环。

汽车冷气工作原理
汽车冷气系统的工作原理是通过循环往复的制冷过程来达到降低车内温度的目的。

以下是汽车冷气系统的工作原理的详细步骤：
1. 压缩机：汽车冷气系统的核心是压缩机，它位于发动机舱内。

压缩机的作用是将低温、低压的气体（制冷剂）吸入，通过压缩使其成为高温、高压的气体。

2. 减压阀：高温、高压的气体通过减压阀进入冷凝器。

减压阀的作用是降低冷媒的压力和温度，同时使其形成液态。

3. 冷凝器：冷凝器通常位于发动机舱前部，与汽车散热器相连。

通过冷凝器内的金属管路，冷媒的热量被散发到外界空气中，使其冷却并变成液态。

4. 蒸发器：冷凝后的液态冷媒进入蒸发器，在这里与外界空气进行热交换。

蒸发器通常位于仪表板内部。

在蒸发器内部，液态冷媒迅速蒸发，吸收车内空气的热量，使车内温度降低。

5. 显热器：显热器是将冷媒蒸发后的气体重新压缩为液态的部分。

通过显热器，冷媒再次成为高压、高温的液态，准备再次进入压缩机循环。

以上就是汽车冷气系统工作原理的基本步骤。

整个过程通过不断的循环，将车内的热量释放到外界空气中，从而实现车内温度的降低。

第四章汽车空调制冷系统主要部件(参考文献：张蕾主编，汽车空调.)4.1 汽车空调制冷压缩机4.1.1 汽车空调制冷压缩机概况汽车空调压缩机是汽车制冷系统的心脏，是推动制冷剂在制冷系统中不断循环的动力源，变排量压缩机还起着根据热负荷大小调节制冷剂循环量的作用。

一、汽车空调对配置制冷压缩机的要求汽车空调制冷压缩机主要采用容积式压缩机。

汽车空调压缩机的动力，大部分来自汽车发动机。

因此根据汽车本身的特点，对应用的压缩机提出如下要求：1)汽车低速行驶时，应具有较强的制冷能力；在高速时，有较低的功率消耗。

其目的是同时满足汽车空调低速时的舒适性和汽车高速时的动力性要求。

2)体积小、重量轻。

目的是减轻汽车自重，提高汽车的动力性和经济性。

3)经久耐用、耐寒、耐高温、易损零件少。

因为汽车是在恶劣环境下运行的机器，且压缩机又靠近发动机，因此有上述要求。

4)工作稳定、噪声小。

既要求压缩机起动转矩小，不破坏发动机的稳定工况，又要求压缩机本身的震动小，噪声小。

5)制造容易，价格低廉。

二、汽车空调制冷机的性能指标在压缩机的性能指标中，主要有排气量、制冷量、输入功率、净重和容积效率。

压缩机的排气量是指在单位时问里，所排出的蒸气量转换成吸气状态时输出的体积大小。

单位用m3或L／h表示。

对于汽车空调压缩机而言，由于发动机工况不断变化，压缩机的转速亦不断变化，所以用每一个循环的排气量作为排气量指标，即V h = ΠD2SZ／4(2-3)式中V h——压缩机一个循环的排气量，单位为cm3／r；D——气缸直径，单位为cm；S——活塞行程，单位为cm；Z——气缸数。

由于实际的排气量受到排气阀门的阻力、余隙容积、等熵指数、制冷剂泄漏及运行工况等因素影响，实际排气量永远小于理论值。

这样可用容积效率来表示二者的关系λ= V'h／V h (2-4)式中λ——压缩机的容积效率，又称输气系数；V'h——实际排气量。

压缩机的制冷量Q为Q = Meγ=AλV hγ／C V (2-5)式中Q——每转的制冷量，单位为w／r；Me——每转的排气质量，单位为kg；γ——制冷剂每lkg的汽化潜热，单位为J／kg；λ——压缩机的输气系数；C V——制冷剂在吸气状态的比体积，单位为m3／kg；V h——理论排气量，单位为m3／h。

汽车空调制冷系统原理图
汽车空调制冷系统由压缩机、冷凝器、贮液干燥器、膨胀阀、蒸发器和鼓风机等组成。

如图 1 所示，各部件之间采用铜管（或铝管）和高压橡胶管连接成一个密闭系统。

制冷系
统工作时，制冷记忆不同的状态在这个密闭系统内循环流动，每个循环又四个基本过程：
汽车空调制冷系统
1、压缩过程：压缩机吸入蒸发器出口处的低温抵压的制冷剂气体，把它压缩成高温高压的气体排除压缩机。

2、散热过程：高温高压的过热制冷剂气体进入冷凝器，由于压力及温度的降低，制冷剂
气体冷凝成液体，并排出大量的热量。

3、节流过程：温度和压力较高的制冷剂液体通过膨胀装置后体积变大，压力和温度急剧下降，以雾状（细小液滴）排除膨胀装置。

4、吸热过程：雾状制冷剂液体进入蒸发器，因此时制冷剂沸点远低于蒸发器内温度，故
制冷剂液体蒸发成气体。

在蒸发过程中大量吸收周围的热量，而后低温低压的制冷剂蒸气又进
入压缩机。

上述过程周而复始的进行下去，便可达到降低蒸发器周围空气温度的目的。
