LED外延片工艺流程：LED外延片工艺流程如下：衬底- 结构设计- 缓冲层生长- N型GaN层生长- 多量子阱发光层生- P型GaN层生长- 退火- 检测（光荧光、X射线）- 外延片外延片- 设计、加工掩模版- 光刻- 离子刻蚀- N型电极（镀膜、退火、刻蚀）- P型电极（镀膜、退火、刻蚀）- 划片- 芯片分检、分级具体介绍如下：固定：将单晶硅棒固定在加工台上。
切片：将单晶硅棒切成具有精确几何尺寸的薄硅片。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
退火：双工位热氧化炉经氮气吹扫后，用红外加热至300~500℃，硅片表面和氧气发生反应，使硅片表面形成二氧化硅保护层。
倒角：将退火的硅片进行修整成圆弧形，防止硅片边缘破裂及晶格缺陷产生，增加磊晶层及光阻层的平坦度。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
分档检测：为保证硅片的规格和质量，对其进行检测。
此处会产生废品。
研磨：用磨片剂除去切片和轮磨所造的锯痕及表面损伤层，有效改善单晶硅片的曲度、平坦度与平行度，达到一个抛光过程可以处理的规格。
此过程产生废磨片剂。
清洗：通过有机溶剂的溶解作用，结合超声波清洗技术去除硅片表面的有机杂质。
此工序产生有机废气和废有机溶剂。
RCA清洗：通过多道清洗去除硅片表面的颗粒物质和金属离子。
具体工艺流程如下：SPM清洗：用H2SO4溶液和H2O2溶液按比例配成SPM溶液，SPM溶液具有很强的氧化能力，可将金属氧化后溶于清洗液，并将有机污染物氧化成CO2和H2O。
用SPM清洗硅片可去除硅片表面的有机污物和部分金属。
此工序会产生硫酸雾和废硫酸。
DHF清洗：用一定浓度的氢氟酸去除硅片表面的自然氧化膜，而附着在自然氧化膜上的金属也被溶解到清洗液中，同时DHF抑制了氧化膜的形成。
此过程产生氟化氢和废氢氟酸。
APM清洗：APM溶液由一定比例的NH4OH溶液、H2O2溶液组成，硅片表面由于H2O2氧化作用生成氧化膜（约6nm呈亲水性），该氧化膜又被NH4OH腐蚀，腐蚀后立即又发生氧化，氧化和腐蚀反复进行，因此附着在硅片表面的颗粒和金属也随腐蚀层而落入清洗液内。
近十几年来，为了开发蓝色高亮度发光二极管，世界各地相关研究的人员无不全力投入。
而商业化的产品如蓝光及绿光发光二级管LED 及激光二级管LD 的应用无不说明了III－V 族元素所蕴藏的潜能。
在目前商品化LED 之材料及其外延技术中，红色及绿色发光二极管之外延技术大多为液相外延成长法为主，而黄色、橙色发光二极管目前仍以气相外延成长法成长磷砷化镓GaAsP 材料为主。
一般来说，GaN 的成长须要很高的温度来打断NH3 之N-H 的键解，另外一方面由动力学仿真也得知NH3 和MO Gas 会进行反应产生没有挥发性的副产物。
LED 外延片工艺流程如下：衬底 - 结构设计- 缓冲层生长- N型GaN 层生长- 多量子阱发光层生- P 型GaN 层生长- 退火- 检测（光荧光、X 射线） - 外延片；外延片- 设计、加工掩模版- 光刻- 离子刻蚀- N 型电极（镀膜、退火、刻蚀） - P型电极（镀膜、退火、刻蚀） - 划片- 芯片分检、分级具体介绍如下：固定：将单晶硅棒固定在加工台上。
切片：将单晶硅棒切成具有精确几何尺寸的薄硅片。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
退火：双工位热氧化炉经氮气吹扫后，用红外加热至300~500℃，硅片表面和氧气发生反应，使硅片表面形成二氧化硅保护层。
倒角：将退火的硅片进行修整成圆弧形，防止硅片边缘破裂及晶格缺陷产生，增加磊晶层及光阻层的平坦度。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
分档检测：为保证硅片的规格和质量，对其进行检测。
此处会产生废品。
研磨：用磨片剂除去切片和轮磨所造的锯痕及表面损伤层，有效改善单晶硅片的曲度、平坦度与平行度，达到一个抛光过程可以处理的规格。
此过程产生废磨片剂。
清洗：通过有机溶剂的溶解作用，结合超声波清洗技术去除硅片表面的有机杂质。
此工序产生有机废气和废有机溶剂。
RCA清洗：通过多道清洗去除硅片表面的颗粒物质和金属离子。
具体工艺流程如下：SPM 清洗：用H2SO4 溶液和H2O2 溶液按比例配成SPM 溶液，SPM 溶液具有很强的氧化能力，可将金属氧化后溶于清洗液，并将有机污染物氧化成CO2 和H2O。

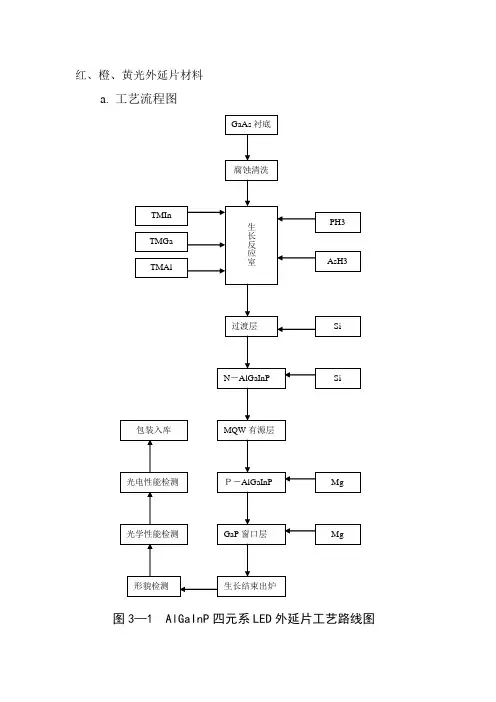

红、橙、黄光外延片材料a. 工艺流程图图3—1 AlGaInP四元系LED外延片工艺路线图b. 工艺流程说明MOCVD（金属有机化合物化学气相淀积）工艺原理是将TMGa （三甲基镓）、TMIn（三甲基铟）、TMAl（三甲基铝）等金属有机化合物以高纯氢气为载气送入生长室，同时将AsH3（砷烷）或PH3（磷烷）等氢化物通过另一气路送入生长室。
根据流体动力学原理设计气流模型使金属有机化合物与氢化物按一定方式混合，在一定的温度和压力下发生化学反应，分解的镓、铟、铝等三族离子与砷或磷等五族离子沿基底单晶（衬底）表面外延生长一定组分的单晶薄膜。
精确控制气相中各物质的摩尔比例可得不同组分的单晶薄膜，通过调节组分控制外延层与衬底的晶格匹配程度，组分调节还用以控制多量子阱（MQW）的不同发射波长。
加入SiH4（硅烷）或DCPMg（环戊二茂镁）可得到N型或P型晶体。
多层不同组分的单晶薄膜按照一定结构生长在一起组成复杂的LED功能结构材料。
AlGaInP四元系红、橙、黄光超高亮度LED外延材料衬底使用GaAs单晶片，厚度260微米。
衬底经过腐蚀、清洗等表面处理后装入生长室，装入数量根据MOCVD设备容量而定，目前新型MOCVD 设备一次可装2英寸衬底约50片，装炉后即可按照设计的工艺程序进行外延生长。
对于AlGaInP材料首先生长高质量的N型GaAs缓冲层，用以屏蔽衬底中的位错等晶体缺陷。
然后生长5～15周期的GaAs/AlAs DBR（分布式布拉格反射层），用以将有源层产生的光子发射出去，减少衬底吸收，提高外量子效率。
之后依次生长N－AlGaInP下垒、MQW有源层、P－AlGaInP上垒，这是材料的核心结构，其中下垒用以限制空穴载流子，上垒用以限制电子载流子，空穴和电子被限制在多量子阱（MQW）有源层中发生辐射复合产生设计波长的光子。
MQW结构一般生长15～40个周期，外延生长的关键是各外延层之间界面的陡峭过度及量子阱组分的精确控制。
led生产工艺流程
《LED生产工艺流程》
LED（發光二極管）是一種廣泛應用於照明、顯示及通信領域的半導體光源。
LED生產的工藝流程經過多道工序，經驗技
術和高精度設備的結合，為LED產品的高質量和高效生產提
供了有力保障。
首先，在LED生產工藝中，需要先製備半導體晶片。
這個過
程包括了外延生長、切割、清洗和測試等多個步驟。
外延生長是通過氣相沉積技術在基片上生長一層半導體材料，並且通過控制材料的成分和摻質來調節材料的光電性能。
切割是將晶片分割成小尺寸的單元，這是為了後續的封裝和使用方便。
在這些步驟中，需要使用高精度的設備和受過專業培訓的操作人員，以確保晶片的質量和產能。
接下來，LED晶片需要封裝。
封裝是將晶片放入支架中，並
且添加封裝材料和連接線。
這一步驟的目的是保護晶片，提高其亮度和耐久性，同時方便後續的安裝和使用。
在封裝過程中，需要進行溫度控制、封裝材料的精確使用和連接線的焊接等工作。
最後，是LED的測試和分類。
每個封裝的LED都需要經過嚴
格的測試，以確保其亮度、色溫、色彩一致性和壽命等性能符合要求。
同時，將合格的LED進行分類，將其級別劃分為不
同的等級，以滿足市場的不同需求。
總的來說，LED生產的工藝流程包括了半導體晶片的製備、封裝和測試與分類等多個步驟。
這些步驟相互依賴，每一個步驟都需要高精度的設備和經驗豐富的操作人員的配合，才能確保LED產品的高質量和高效生產。
同时，LED生產技術的不斷創新和發展，也在不斷地推動著LED產品的性能和品質提升。
LED灯珠生产流程介绍首先是外延片生长。
外延片是LED灯珠的核心材料，一般使用的材料有砷化镓（GaAs）、碳化硅（SiC）和磷化镁（MgP）等。
外延片生长是通过化学气相沉积（CVD）或分子束外延（MBE）等技术，将材料原料在衬底上生长成薄片。
外延片的生长过程中需要控制温度、气氛和混合气体的流量等参数，以获得所需的化学成分和薄片厚度。
接下来是芯片加工。
在外延片上刻蚀成所需的结构，形成大量的小区域。
常见的加工工序有光刻、刻蚀和蚀刻等。
光刻是将芯片图案通过光阻层进行曝光，然后去除不需要的部分。
刻蚀是通过化学溶液或物理方法去除光刻后的光阻层。
蚀刻是将外延片中的材料浸入化学液体中去除，形成所需的结构。
然后是封装。
芯片经过加工后需要进行封装，以保护芯片并提供电路连接和光学效果。
封装过程包括胶水涂覆、焊接金线、封装成型和耐热测试等步骤。
胶水涂覆是将芯片固定在胶体基板上，以提供机械支撑和保护。
焊接金线是将芯片的金属引脚与封装基板上的电路相连接。
封装成型是将封装材料固化成特定的形状和尺寸。
耐热测试是对封装好的LED灯珠进行温度循环和光强测试，以检查其性能和稳定性。
最后是测试。
在封装完成后，LED灯珠需要进行质量测试，以确保其亮度、颜色和电特性等指标符合规定的要求。
常用的测试方法有IV曲线测试、颜色坐标测试和温度特性测试等。
IV曲线测试是通过施加不同的电流和电压，测量LED灯珠的电流与电压之间的关系。
颜色坐标测试是通过光谱仪测量发光体的颜色，确定色坐标和色温。
温度特性测试是将LED灯珠暴露在不同温度下，观察其亮度和色温随温度变化的情况。
总的来说，LED灯珠的生产流程主要包括外延片生长、芯片加工、封装和测试等环节。
每个环节都有具体的步骤和要求，需要严格控制材料、工艺和设备等因素，以获得高质量的LED灯珠产品。

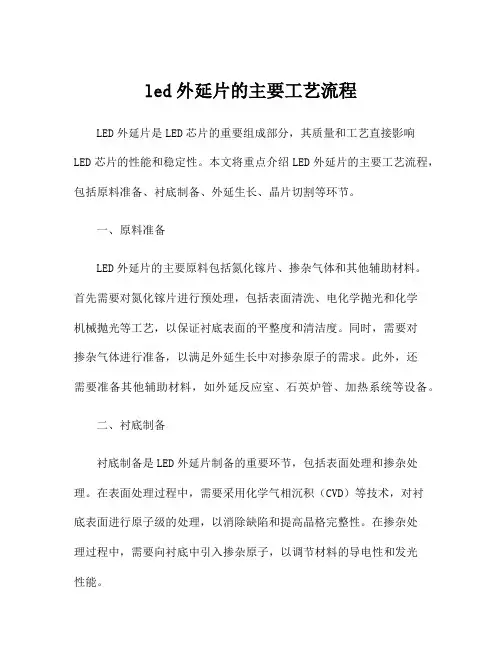

led外延片的主要工艺流程LED外延片是LED芯片的重要组成部分，其质量和工艺直接影响LED芯片的性能和稳定性。
本文将重点介绍LED外延片的主要工艺流程，包括原料准备、衬底制备、外延生长、晶片切割等环节。
一、原料准备LED外延片的主要原料包括氮化镓片、掺杂气体和其他辅助材料。
首先需要对氮化镓片进行预处理，包括表面清洗、电化学抛光和化学机械抛光等工艺，以保证衬底表面的平整度和清洁度。
同时，需要对掺杂气体进行准备，以满足外延生长中对掺杂原子的需求。
此外，还需要准备其他辅助材料，如外延反应室、石英炉管、加热系统等设备。
二、衬底制备衬底制备是LED外延片制备的重要环节，包括表面处理和掺杂处理。
在表面处理过程中，需要采用化学气相沉积（CVD）等技术，对衬底表面进行原子级的处理，以消除缺陷和提高晶格完整性。
在掺杂处理过程中，需要向衬底中引入掺杂原子，以调节材料的导电性和发光性能。
三、外延生长外延生长是LED外延片制备的关键环节，主要包括氮化镓外延生长和掺杂外延生长两个过程。
在氮化镓外延生长过程中，需要将氮化镓晶体在高温环境下在衬底表面上沉积，形成外延层。
而在掺杂外延生长过程中，需要向外延层中引入掺杂原子，以调节LED芯片的电学特性。
四、晶片切割晶片切割是LED外延片制备的最后一道工艺环节，主要包括划线、切割和打磨三个步骤。
在划线过程中，需要在外延片表面进行划线，以确定晶片的大小和形状。
在切割过程中，需要使用磨刀将外延片切割成多个晶片。
而在打磨过程中，需要对切割后的晶片进行打磨，以去除切割产生的裂纹和瑕疵。
综上所述，LED外延片的制备主要包括原料准备、衬底制备、外延生长和晶片切割四个工艺环节。
这些工艺环节相互关联，相互作用，共同保障LED外延片的质量和性能。
通过不断优化工艺流程，提高生产技术水平，可以有效提高LED外延片的生产效率和质量稳定性，推动LED产业的健康发展。
由LED工作原理可知，外延材料是LED的核心部分，事实上，LED的波长、亮度、正向电压等主要光电参数基本上取决于外延材料。
发光二极管对外延片的技术主要有以下四条：①禁带宽度适合。
②可获得电导率高的P型和N型材料。
③可获得完整性好的优质晶体。
④发光复合几率大。
外延技术与设备是外延片制造技术的关键所在，金属有机物化学气相淀积(Metal-Organic Chemical Vapor Deposition，简称MOCVD)技术生长III-V族，II-VI族化合物及合金的薄层单晶的主要方法。
II、III族金属有机化合物通常为甲基或乙基化合物，如：Ga(CH3)3，In(CH3)3，Al(CH3)3，Ga(C2H5)3，Zn(C2H5)3等，它们大多数是高蒸汽压的液体或固体。
用氢气或氮气作为载气，通入液体中携带出蒸汽，与V族的氢化物（如NH3，PH3，AsH3）混合，再通入反应室，在加热的衬底表面发生反应，外延生长化合物晶体薄膜。
MOCVD具有以下优点：用来生长化合物晶体的各组份和掺杂剂都可以以气态方式通入反应室中，可以通过控制各种气体的流量来控制外延层的组分，导电类型，载流子浓度，厚度等特性。
因有抽气装置，反应室中气体流速快，对于异质外延时，反应气体切换很快，可以得到陡峭的界面。
外延发生在加热的衬底的表面上，通过监控衬底的温度可以控制反应过程。
在一定条件下，外延层的生长速度与金属有机源的供应量成正比。
MOCVD及相关设备技术发展现状：MOCVD技术自二十世纪六十年代首先提出以来，经过七十至八十年代的发展，九十年代已经成为砷化镓、磷化铟等光电子材料外延片制备的核心生长技术。
目前已经在砷化镓、磷化铟等光电子材料生产中得到广泛应用。
日本科学家Nakamura将MOCVD应用氮化镓材料制备，利用他自己研制的MOCVD设备(一种非常特殊的反应室结构)，于1994年首先生产出高亮度蓝光和绿光发光二极管，1998年实现了室温下连续激射10,000小时，取得了划时代的进展。
LED生产流程LED芯片的制造工艺流程外延生长的基本原理是：在一块加热至适当温度的衬底基片（主要有蓝宝石和、SiC、Si）上，气态物质InGaAlP有控制的输送到衬底表面，生长出特定单晶薄膜。
目前LED外延片生长技术主要采用有机金属化学气相沉积方法。
MOCVD介绍：金属有机物化学气相淀积（Metal-Organic Chemical Vapor Deposition，简称MOCVD）， 1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。
该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。
LED芯片的制造工艺流程：外延片→清洗→镀透明电极层→透明电极图形光刻→腐蚀→去胶→平台图形光刻→干法刻蚀→去胶→退火→SiO2沉积→窗口图形光刻→SiO2腐蚀→去胶→N极图形光刻→预清洗→镀膜→剥离→退火→P极图形光刻→镀膜→剥离→研磨→切割→芯片→成品测试。
其实外延片的生产制作过程是非常复杂的，在展完外延片后，下一步就开始对LED外延片做电极（P极，N极），接着就开始用激光机切割LED外延片（以前切割LED外延片主要用钻石刀），制造成芯片后，在晶圆上的不同位置抽取九个点做参数测试，如图所示：1、主要对电压、波长、亮度进行测试，能符合正常出货标准参数的晶圆片再继续做下一步的操作，如果这九点测试不符合相关要求的晶圆片，就放在一边另外处理。
2、晶圆切割成芯片后，100%的目检（VI/VC），操作者要使用放大30倍数的显微镜下进行目测。
3、接着使用全自动分类机根据不同的电压，波长，亮度的预测参数对芯片进行全自动化挑选、测试和分类。
4、最后对LED芯片进行检查（VC）和贴标签。
LED生产流程LED芯片的制造工艺流程外延生长的基本原理是：在一块加热至适当温度的衬底基片（主要有蓝宝石和、SiC、Si）上，气态物质InGaAlP有控制的输送到衬底表面，生长出特定单晶薄膜。
目前LED外延片生长技术主要采用有机金属化学气相沉积方法。
MOCVD介绍：金属有机物化学气相淀积（Metal-Organic Chemical Vapor Deposition，简称MOCVD）， 1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。
该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。
LED芯片的制造工艺流程：外延片→清洗→镀透明电极层→透明电极图形光刻→腐蚀→去胶→平台图形光刻→干法刻蚀→去胶→退火→SiO2沉积→窗口图形光刻→SiO2腐蚀→去胶→N极图形光刻→预清洗→镀膜→剥离→退火→P极图形光刻→镀膜→剥离→研磨→切割→芯片→成品测试。
其实外延片的生产制作过程是非常复杂的，在展完外延片后，下一步就开始对LED外延片做电极（P极，N极），接着就开始用激光机切割LED外延片（以前切割LED外延片主要用钻石刀），制造成芯片后，在晶圆上的不同位置抽取九个点做参数测试，如图所示：1、主要对电压、波长、亮度进行测试，能符合正常出货标准参数的晶圆片再继续做下一步的操作，如果这九点测试不符合相关要求的晶圆片，就放在一边另外处理。
2、晶圆切割成芯片后，100%的目检（VI/VC），操作者要使用放大30倍数的显微镜下进行目测。
3、接着使用全自动分类机根据不同的电压，波长，亮度的预测参数对芯片进行全自动化挑选、测试和分类。
4、最后对LED芯片进行检查（VC）和贴标签。
LED外延片工艺流程：LED外延片工艺流程如下：衬底- 结构设计- 缓冲层生长- N型GaN层生长- 多量子阱发光层生- P型GaN层生长- 退火- 检测（光荧光、X射线）- 外延片外延片- 设计、加工掩模版- 光刻- 离子刻蚀- N型电极（镀膜、退火、刻蚀）- P型电极（镀膜、退火、刻蚀）- 划片- 芯片分检、分级具体介绍如下：固定：将单晶硅棒固定在加工台上。
切片：将单晶硅棒切成具有精确几何尺寸的薄硅片。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
退火：双工位热氧化炉经氮气吹扫后，用红外加热至300~500℃，硅片表面和氧气发生反应，使硅片表面形成二氧化硅保护层。
倒角：将退火的硅片进行修整成圆弧形，防止硅片边缘破裂及晶格缺陷产生，增加磊晶层及光阻层的平坦度。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
分档检测：为保证硅片的规格和质量，对其进行检测。
此处会产生废品。
研磨：用磨片剂除去切片和轮磨所造的锯痕及表面损伤层，有效改善单晶硅片的曲度、平坦度与平行度，达到一个抛光过程可以处理的规格。
此过程产生废磨片剂。
清洗：通过有机溶剂的溶解作用，结合超声波清洗技术去除硅片表面的有机杂质。
此工序产生有机废气和废有机溶剂。
RCA清洗：通过多道清洗去除硅片表面的颗粒物质和金属离子。
具体工艺流程如下：SPM清洗：用H2SO4溶液和H2O2溶液按比例配成SPM溶液，SPM溶液具有很强的氧化能力，可将金属氧化后溶于清洗液，并将有机污染物氧化成CO2和H2O。
用SPM清洗硅片可去除硅片表面的有机污物和部分金属。
此工序会产生硫酸雾和废硫酸。
DHF清洗：用一定浓度的氢氟酸去除硅片表面的自然氧化膜，而附着在自然氧化膜上的金属也被溶解到清洗液中，同时DHF抑制了氧化膜的形成。
此过程产生氟化氢和废氢氟酸。
APM清洗：APM溶液由一定比例的NH4OH溶液、H2O2溶液组成，硅片表面由于H2O2氧化作用生成氧化膜（约6nm呈亲水性），该氧化膜又被NH4OH腐蚀，腐蚀后立即又发生氧化，氧化和腐蚀反复进行，因此附着在硅片表面的颗粒和金属也随腐蚀层而落入清洗液内。
LED灯生产工艺流程LED灯生产工艺流程第一部分：LED制造流程概述LED的制作流程包括上游的单晶片衬底制作、外延晶片生长；中游的芯片、电极制作、切割和测试分选；下游的产品封装。
上游包括单晶棒（砷化镓、磷化镓）单晶片衬底在衬底上生长外延层外延片。
成品为单晶片和外延片。
中游制程包括金属蒸镀光罩腐蚀热处理（正负电极制作）、切割测试分选。
成品为芯片。
下游封装包括固晶焊线树脂封装切脚测试分选。
成品为LED灯珠、LED贴片和组件。
第二部分：LED芯片生产工艺LED照明能够应用到高亮度领域归功于LED芯片生产技术的不断提高，包括单颗晶片的功率和亮度的提高。
LED上游生产技术是LED行业的核心技术，目前在该技术领先的国家主要有日本、美国、韩国和我国台湾。
我国大陆在LED上游生产技术的发展比较靠后。
下图为上游外延片的微结构示意图，包括正极、P型GaN、P型AlGaN、InGaN量子阱（well）、N型InGaN负极、N型AlGaN、N型GaN、P型GaN、GaN缓冲层（buffer）和蓝宝石衬底（subatrate）。
生产出高亮度LED芯片一直是世界各国全力投入研制的目标，也是LED发展的方向。
目前，利用大功率芯片生产出来的白光1WLED流明值已经达到150lm之高。
LED上游技术的发展将使LED灯具的生产成本越来越低，更显LED照明的优势。
以下以蓝光LED为例介绍其外延片生产工艺如下：首先在衬底上制作氮化鎵(GaN)基的外延片，这个过程主要是在金属有机化学气相沉积外延片炉(MOCVD)中完成的。
准备好制作GaN基外延片所需的材料源和各种高纯的气体之后，按照工艺的要求就可以逐步把外延片做好。
常用的衬底主要有蓝宝石、碳化硅和硅衬底，以及GaAs、AlN、ZnO等材料。
MOCVD利用气相反应物(前驱物)及Ⅲ族的有机金属和Ⅴ族的NH3在衬底表面进行反应，从而在衬底表面上沉积出所需要的外延片。
LED芯片生产工艺的不断提高，将为LED照明产业的发展提供更加稳定和高效的技术支持。
LED外延片工艺流程
第一步：材料准备
材料准备是整个工艺流程的第一步，主要包括液态外延源材料的配制，包括金属有机气相外延（MOVPE）的源气体、溶液或粉末，以及外延基片
的选择。
材料的选取和配制在工艺中起着至关重要的作用，决定了外延片
的质量和性能。
第二步：晶体生长
晶体生长是外延片工艺的核心步骤，它包括将材料加热到适当的温度，使其在外延基片上生长出晶体。
晶体生长的方法有多种，如流体外延法（MOCVD）、气相外延法（VPE）等。
晶体生长的条件和参数需要根据具体
材料和器件要求进行调整。
第三步：原始外延片加工
在晶体生长完成后，外延片需要进行一系列的加工步骤，以得到符合
要求的外延片。
这些加工步骤包括外延片去掉残留的外延材料、切割成适
当大小的片状、进行化学机械抛光（CMP）等。
第四步：表面处理
表面处理是为了提高外延片的表面质量和电学特性。
它包括去除表面
污染物、改善表面平整度、提高表面光洁度等。
常用的表面处理方法有氧化、化学溶液处理、离子注入、聚焦离子激活、成键等。
第五步：测试
测试是对外延片进行性能测量和质量检验的过程。
通过测试，可以评估外延片的电学特性、光电特性和可靠性，以确保其质量符合产品要求。
常用的测试方法包括IV测试、光谱测试、X射线衍射、显微镜观察等。
以上是一个大致的LED外延片工艺流程，不同的企业和研究机构可能会有一些微小的差异。
随着科技的进步和工艺的不断优化，LED外延片工艺流程也在不断演变，以提高LED器件的性能和可靠性。
深紫外发光二极管外延片及其制备方法、深紫外LED与流程深紫外发光二极管（deep ultraviolet light-emitting diode，DUV-LED）是一种重要的光电器件，其波长在200到300纳米之间，可以用于水和空气的杀菌、紫外线化学反应、纳米技术以及通信技术等领域。
本文将介绍深紫外发光二极管的外延片制备方法以及制备流程。
深紫外发光二极管的外延片制备方法主要分为两种，一种是分子束外延（molecular beam epitaxy，MBE）法，一种是金属有机化学气相沉积（metal organic chemical vapor deposition，MOCVD）法。
下面将分别介绍这两种方法。
MBE法是一种高真空下使用分子束来沉积材料的一种外延方法。
该方法可以得到高质量的晶体，并且可以控制材料生长的方向和厚度。
MBE法制备深紫外发光二极管的外延片需要先制备好石英基板。
制备过程中需要先将石英基板放在超声波清洗机中清洗，然后用去离子水清洗干净，并放到电子束蒸发机中器中旋转蒸镀一层金牌（如NiCr，Au），其厚度大约为500 nm，然后再放到MBE装置中进行高温蒸发生长。
MOCVD法则是将金属有机化合物和气体分子一同送入反应室，通过化学反应沉积出二极管外延片，这种方法可以在较高的温度下使用，可以大规模生产。
制备深紫外发光二极管外延片需要先将蓝宝石基板放进反应管中，并用气体清洗反应室，然后用电子束蒸发机器将石英基板蒸镀一层金牌。
接着，在基板上沉积一层氧化铝作为绝缘层，并在顶部沉积一层厚度约为1μm的p型掺杂层和n型掺杂层。
接下来，将Ar和H2混合气体流入反应管中，并加入夹带材料，如铝、镁等。
打开反应管中心架上的氢氧化氨和三甲基镓，等到气体充分混合后，将反应管预设温度升高，开始产生所需的化学反应，并沉积光致发光材料。
将制备好的外延片进行成型后，就可以进行后续的加工-成品制作。
制造深紫外发光二极管的流程如下：首先，在成型之后，将制备好的外延片打薄，用化学蚀刻方法蚀除掉非光致发光材料，将光致发光材料露出来。
LED外延片生产工艺流程首先是单晶制备。
LED外延片制备的起点是高纯度的单晶材料，通常采用的是蓝宝石基底。
首先将蓝宝石片放入高温炉中进行加热，之后再加入适量的金刚石微粉，通过物理或化学气相沉积的方法，使其在蓝宝石片上生长出具有一定晶格结构的单晶蓝宝石。
接下来是外延片生长。
外延片生长是指在蓝宝石片上生长出LED芯片所需要的材料层，通常采用金属有机化学气相沉积(MOCVD)技术。
首先将所需的金属有机物与氢气进行混合，然后通过氢气扩散到蓝宝石基底上，使其在高温高压的环境下发生化学反应，从而使材料层逐渐增厚。
然后是切割。
切割是将外延片切割成多个小块的过程，每个小块即为一个LED芯片。
切割通常使用钢片或硬质合金切割盘进行，切割盘表面涂有金刚石颗粒。
外延片放在切割盘上，通过旋转切割盘快速切割，使外延片切割成小块。
切割后要注意去除切割盘表面的金属和外延片上的硅胶。
然后是抛光。
抛光是为了去除外延片表面的缺陷和提高光学性能。
首先将切割好的小块放在抛光机上，将外延片的表面与抛光盘的表面摩擦，使外延片的表面逐渐变平。
然后使用不同颗粒的抛光液进行多次抛光，直到外延片表面达到所需的平整度和光学性能。
最后是检测。
检测是为了保证外延片的质量和性能。
检测通常包括外观检测、电学性能测试和光学性能测试。
外观检测主要是检查外延片表面的缺陷和污染情况；电学性能测试主要是检测外延片的电阻、电容等电学性能指标；光学性能测试主要是检测外延片的发光效率、发光波长等光学性能指标。
综上所述，LED外延片生产工艺流程包括单晶制备、外延片生长、切割、抛光和检测等步骤。
这些步骤在完整的制造工艺中相互关联，每一步都至关重要，对于制造高质量的LED芯片至关重要。
