LED外延片工艺流程：LED外延片工艺流程如下：衬底- 结构设计- 缓冲层生长- N型GaN层生长- 多量子阱发光层生- P型GaN层生长- 退火- 检测（光荧光、X射线）- 外延片外延片- 设计、加工掩模版- 光刻- 离子刻蚀- N型电极（镀膜、退火、刻蚀）- P型电极（镀膜、退火、刻蚀）- 划片- 芯片分检、分级具体介绍如下：固定：将单晶硅棒固定在加工台上。
切片：将单晶硅棒切成具有精确几何尺寸的薄硅片。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
退火：双工位热氧化炉经氮气吹扫后，用红外加热至300~500℃，硅片表面和氧气发生反应，使硅片表面形成二氧化硅保护层。
倒角：将退火的硅片进行修整成圆弧形，防止硅片边缘破裂及晶格缺陷产生，增加磊晶层及光阻层的平坦度。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
分档检测：为保证硅片的规格和质量，对其进行检测。
此处会产生废品。
研磨：用磨片剂除去切片和轮磨所造的锯痕及表面损伤层，有效改善单晶硅片的曲度、平坦度与平行度，达到一个抛光过程可以处理的规格。
此过程产生废磨片剂。
清洗：通过有机溶剂的溶解作用，结合超声波清洗技术去除硅片表面的有机杂质。
此工序产生有机废气和废有机溶剂。
RCA清洗：通过多道清洗去除硅片表面的颗粒物质和金属离子。
具体工艺流程如下：SPM清洗：用H2SO4溶液和H2O2溶液按比例配成SPM溶液，SPM溶液具有很强的氧化能力，可将金属氧化后溶于清洗液，并将有机污染物氧化成CO2和H2O。
用SPM清洗硅片可去除硅片表面的有机污物和部分金属。
此工序会产生硫酸雾和废硫酸。
DHF清洗：用一定浓度的氢氟酸去除硅片表面的自然氧化膜，而附着在自然氧化膜上的金属也被溶解到清洗液中，同时DHF抑制了氧化膜的形成。
此过程产生氟化氢和废氢氟酸。
APM清洗：APM溶液由一定比例的NH4OH溶液、H2O2溶液组成，硅片表面由于H2O2氧化作用生成氧化膜（约6nm呈亲水性），该氧化膜又被NH4OH腐蚀，腐蚀后立即又发生氧化，氧化和腐蚀反复进行，因此附着在硅片表面的颗粒和金属也随腐蚀层而落入清洗液内。
近十几年来，为了开发蓝色高亮度发光二极管，世界各地相关研究的人员无不全力投入。
而商业化的产品如蓝光及绿光发光二级管LED 及激光二级管LD 的应用无不说明了III－V 族元素所蕴藏的潜能。
在目前商品化LED 之材料及其外延技术中，红色及绿色发光二极管之外延技术大多为液相外延成长法为主，而黄色、橙色发光二极管目前仍以气相外延成长法成长磷砷化镓GaAsP 材料为主。
一般来说，GaN 的成长须要很高的温度来打断NH3 之N-H 的键解，另外一方面由动力学仿真也得知NH3 和MO Gas 会进行反应产生没有挥发性的副产物。
LED 外延片工艺流程如下：衬底 - 结构设计- 缓冲层生长- N型GaN 层生长- 多量子阱发光层生- P 型GaN 层生长- 退火- 检测（光荧光、X 射线） - 外延片；外延片- 设计、加工掩模版- 光刻- 离子刻蚀- N 型电极（镀膜、退火、刻蚀） - P型电极（镀膜、退火、刻蚀） - 划片- 芯片分检、分级具体介绍如下：固定：将单晶硅棒固定在加工台上。
切片：将单晶硅棒切成具有精确几何尺寸的薄硅片。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
退火：双工位热氧化炉经氮气吹扫后，用红外加热至300~500℃，硅片表面和氧气发生反应，使硅片表面形成二氧化硅保护层。
倒角：将退火的硅片进行修整成圆弧形，防止硅片边缘破裂及晶格缺陷产生，增加磊晶层及光阻层的平坦度。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
分档检测：为保证硅片的规格和质量，对其进行检测。
此处会产生废品。
研磨：用磨片剂除去切片和轮磨所造的锯痕及表面损伤层，有效改善单晶硅片的曲度、平坦度与平行度，达到一个抛光过程可以处理的规格。
此过程产生废磨片剂。
清洗：通过有机溶剂的溶解作用，结合超声波清洗技术去除硅片表面的有机杂质。
此工序产生有机废气和废有机溶剂。
RCA清洗：通过多道清洗去除硅片表面的颗粒物质和金属离子。
具体工艺流程如下：SPM 清洗：用H2SO4 溶液和H2O2 溶液按比例配成SPM 溶液，SPM 溶液具有很强的氧化能力，可将金属氧化后溶于清洗液，并将有机污染物氧化成CO2 和H2O。
LED外延芯片和外延工艺LED工作原理可知，外延材料是LED的核心部分，事实上，LED的波长、亮度、正向电压等主要光电参数基本上取决于外延材料。
发光二极管对外延片的技术主要有以下四条：? ①禁带宽度适合。
? ②可获得电导率高的P型和N型材料。
? ③可获得完整性好的优质晶体。
? ④发光复合几率大。
外延技术与设备是外延片制造技术的关键所在，金属有机物化学气相淀积(Metal-Organic Chemical VaporDeposition，简称MOCVD)技术生长III-V族，II-VI族化合物及合金的薄层单晶的主要方法。
II、III族金属有机化合物通常为甲基或乙基化合物，如：Ga(CH3)3，In(CH3)3，Al(CH3)3，Ga(C2H5)3，Zn(C2H5)3等，它们大多数是高蒸汽压的液体或固体。
用氢气或氮气作为载气，通入液体中携带出蒸汽，与V族的氢化物（如NH3，PH3，AsH3）混合，再通入反应室，在加热的衬底表面发生反应，外延生长化合物晶体薄膜。
MOCVD具有以下优点：1. 用来生长化合物晶体的各组份和掺杂剂都可以以气态方式通入反应室中，可以通过控制各种气体的流量来控制外延层的组分，导电类型，载流子浓度，厚度等特性。
2. 因有抽气装置，反应室中气体流速快，对于异质外延时，反应气体切换很快，可以得到陡峭的界面。
3. 外延发生在加热的衬底的表面上，通过监控衬底的温度可以控制反应过程。
4. 在一定条件下，外延层的生长速度与金属有机源的供应量成正比。
MOCVD及相关设备技术发展现状：MOCVD技术自二十世纪六十年代首先提出以来，经过七十至八十年代的发展，九十年代已经成为砷化镓、磷化铟等光电子材料外延片制备的核心生长技术。
目前已经在砷化镓、磷化铟等光电子材料生产中得到广泛应用。
日本科学家Nakamura将MOCVD应用氮化镓材料制备，利用他自己研制的MOCVD设备(一种非常特殊的反应室结构)，于1994年首先生产出高亮度蓝光和绿光发光二极管，1998年实现了室温下连续激射10,000小时，取得了划时代的进展。
led外延片的主要工艺流程LED外延片是LED芯片的重要组成部分，其质量和工艺直接影响LED芯片的性能和稳定性。
本文将重点介绍LED外延片的主要工艺流程，包括原料准备、衬底制备、外延生长、晶片切割等环节。
一、原料准备LED外延片的主要原料包括氮化镓片、掺杂气体和其他辅助材料。
首先需要对氮化镓片进行预处理，包括表面清洗、电化学抛光和化学机械抛光等工艺，以保证衬底表面的平整度和清洁度。
同时，需要对掺杂气体进行准备，以满足外延生长中对掺杂原子的需求。
此外，还需要准备其他辅助材料，如外延反应室、石英炉管、加热系统等设备。
二、衬底制备衬底制备是LED外延片制备的重要环节，包括表面处理和掺杂处理。
在表面处理过程中，需要采用化学气相沉积（CVD）等技术，对衬底表面进行原子级的处理，以消除缺陷和提高晶格完整性。
在掺杂处理过程中，需要向衬底中引入掺杂原子，以调节材料的导电性和发光性能。
三、外延生长外延生长是LED外延片制备的关键环节，主要包括氮化镓外延生长和掺杂外延生长两个过程。
在氮化镓外延生长过程中，需要将氮化镓晶体在高温环境下在衬底表面上沉积，形成外延层。
而在掺杂外延生长过程中，需要向外延层中引入掺杂原子，以调节LED芯片的电学特性。
四、晶片切割晶片切割是LED外延片制备的最后一道工艺环节，主要包括划线、切割和打磨三个步骤。
在划线过程中，需要在外延片表面进行划线，以确定晶片的大小和形状。
在切割过程中，需要使用磨刀将外延片切割成多个晶片。
而在打磨过程中，需要对切割后的晶片进行打磨，以去除切割产生的裂纹和瑕疵。
综上所述，LED外延片的制备主要包括原料准备、衬底制备、外延生长和晶片切割四个工艺环节。
这些工艺环节相互关联，相互作用，共同保障LED外延片的质量和性能。
通过不断优化工艺流程，提高生产技术水平，可以有效提高LED外延片的生产效率和质量稳定性，推动LED产业的健康发展。
由LED工作原理可知，外延材料是LED的核心部分，事实上，LED的波长、亮度、正向电压等主要光电参数基本上取决于外延材料。
发光二极管对外延片的技术主要有以下四条：①禁带宽度适合。
②可获得电导率高的P型和N型材料。
③可获得完整性好的优质晶体。
④发光复合几率大。
外延技术与设备是外延片制造技术的关键所在，金属有机物化学气相淀积(Metal-Organic Chemical Vapor Deposition，简称MOCVD)技术生长III-V族，II-VI族化合物及合金的薄层单晶的主要方法。
II、III族金属有机化合物通常为甲基或乙基化合物，如：Ga(CH3)3，In(CH3)3，Al(CH3)3，Ga(C2H5)3，Zn(C2H5)3等，它们大多数是高蒸汽压的液体或固体。
用氢气或氮气作为载气，通入液体中携带出蒸汽，与V族的氢化物（如NH3，PH3，AsH3）混合，再通入反应室，在加热的衬底表面发生反应，外延生长化合物晶体薄膜。
MOCVD具有以下优点：用来生长化合物晶体的各组份和掺杂剂都可以以气态方式通入反应室中，可以通过控制各种气体的流量来控制外延层的组分，导电类型，载流子浓度，厚度等特性。
因有抽气装置，反应室中气体流速快，对于异质外延时，反应气体切换很快，可以得到陡峭的界面。
外延发生在加热的衬底的表面上，通过监控衬底的温度可以控制反应过程。
在一定条件下，外延层的生长速度与金属有机源的供应量成正比。
MOCVD及相关设备技术发展现状：MOCVD技术自二十世纪六十年代首先提出以来，经过七十至八十年代的发展，九十年代已经成为砷化镓、磷化铟等光电子材料外延片制备的核心生长技术。
目前已经在砷化镓、磷化铟等光电子材料生产中得到广泛应用。
日本科学家Nakamura将MOCVD应用氮化镓材料制备，利用他自己研制的MOCVD设备(一种非常特殊的反应室结构)，于1994年首先生产出高亮度蓝光和绿光发光二极管，1998年实现了室温下连续激射10,000小时，取得了划时代的进展。
LED外延片工艺流程：LED外延片工艺流程如下：衬底- 结构设计- 缓冲层生长- N型GaN层生长- 多量子阱发光层生- P型GaN层生长- 退火- 检测（光荧光、X射线）- 外延片外延片- 设计、加工掩模版- 光刻- 离子刻蚀- N型电极（镀膜、退火、刻蚀）- P型电极（镀膜、退火、刻蚀）- 划片- 芯片分检、分级具体介绍如下：固定：将单晶硅棒固定在加工台上。
切片：将单晶硅棒切成具有精确几何尺寸的薄硅片。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
退火：双工位热氧化炉经氮气吹扫后，用红外加热至300~500℃，硅片表面和氧气发生反应，使硅片表面形成二氧化硅保护层。
倒角：将退火的硅片进行修整成圆弧形，防止硅片边缘破裂及晶格缺陷产生，增加磊晶层及光阻层的平坦度。
此过程中产生的硅粉采用水淋，产生废水和硅渣。
分档检测：为保证硅片的规格和质量，对其进行检测。
此处会产生废品。
研磨：用磨片剂除去切片和轮磨所造的锯痕及表面损伤层，有效改善单晶硅片的曲度、平坦度与平行度，达到一个抛光过程可以处理的规格。
此过程产生废磨片剂。
清洗：通过有机溶剂的溶解作用，结合超声波清洗技术去除硅片表面的有机杂质。
此工序产生有机废气和废有机溶剂。
RCA清洗：通过多道清洗去除硅片表面的颗粒物质和金属离子。
具体工艺流程如下：SPM清洗：用H2SO4溶液和H2O2溶液按比例配成SPM溶液，SPM溶液具有很强的氧化能力，可将金属氧化后溶于清洗液，并将有机污染物氧化成CO2和H2O。
用SPM清洗硅片可去除硅片表面的有机污物和部分金属。
此工序会产生硫酸雾和废硫酸。
DHF清洗：用一定浓度的氢氟酸去除硅片表面的自然氧化膜，而附着在自然氧化膜上的金属也被溶解到清洗液中，同时DHF抑制了氧化膜的形成。
此过程产生氟化氢和废氢氟酸。
APM清洗：APM溶液由一定比例的NH4OH溶液、H2O2溶液组成，硅片表面由于H2O2氧化作用生成氧化膜（约6nm呈亲水性），该氧化膜又被NH4OH腐蚀，腐蚀后立即又发生氧化，氧化和腐蚀反复进行，因此附着在硅片表面的颗粒和金属也随腐蚀层而落入清洗液内。
LED的外延片生长技术介绍
外延片技术与设备是外延片制造技术的关键所在，金属有机物化学气相淀积(Metal-OrganicChemicalVaporDeposition，简称MOCVD)技术生长III-V 族，II-VI族化合物及合金的薄层单晶的主要方法。
下面是关于LED外延片技术的一些资料。
1.改进两步法生长工艺
目前商业化生产采用的是两步生长工艺，但一次可装入衬底数有限，6 片机比较成熟，20片左右的机台还在成熟中，片数较多后导致外延片均匀性不够。
发展趋势是两个方向：一是开发可一次在反应室中装入更多个衬底外延片生长，更加适合于规模化生产的技术，以降低成本；另外一个方向是高度自动化的可重复性的单片设备。
2.氢化物汽相外延片(HVPE)技术
采用这种技术可以快速生长出低位元错密度的厚膜，可以用做采用其他方法进行同质外延片生长的衬底。
并且和衬底分离的GaN薄膜有可能成为体单晶GaN芯片的替代品。
HVPE的缺点是很难精确控制膜厚，反应气体对设备具有腐蚀性，影响GaN材料纯度的进一步提高。
3.选择性外延片生长或侧向外延片生长技术
采用这种技术可以进一步减少位元错密度，改善GaN外延片层的晶体品质。
首先在合适的衬底上(蓝宝石或碳化硅)沉积一层GaN，再在其上沉积一层多晶态的SiO掩膜层，然后利用光刻和刻蚀技术，形成GaN视窗和掩膜层条。
在随后的生长过程中，外延片GaN首先在GaN视窗上生长，然后再横向生长于SiO条上。
4.悬空外延片技术(Pendeo-epitaxy)。

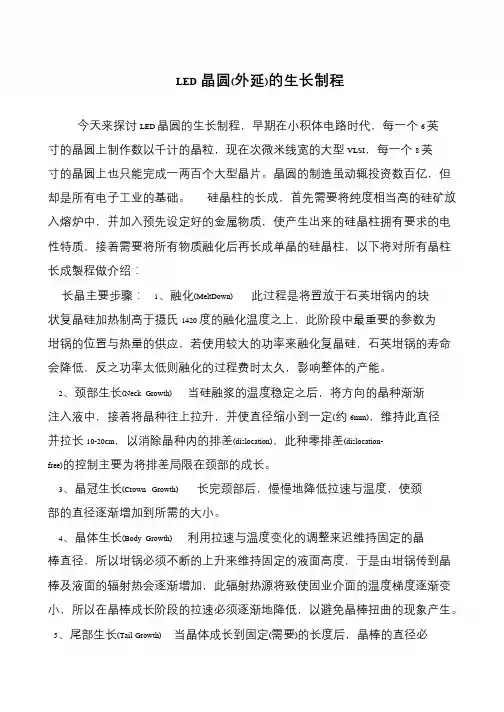

LED晶圆(外延)的生长制程今天来探讨LED 晶圆的生长制程，早期在小积体电路时代，每一个6 英寸的晶圆上制作数以千计的晶粒，现在次微米线宽的大型VLSI，每一个8 英寸的晶圆上也只能完成一两百个大型晶片。
晶圆的制造虽动辄投资数百亿，但却是所有电子工业的基础。
硅晶柱的长成，首先需要将纯度相当高的硅矿放入熔炉中，并加入预先设定好的金属物质，使产生出来的硅晶柱拥有要求的电性特质，接着需要将所有物质融化后再长成单晶的硅晶柱，以下将对所有晶柱长成製程做介绍：长晶主要步骤：1、融化(MeltDown) 此过程是将置放于石英坩锅内的块状复晶硅加热制高于摄氏1420 度的融化温度之上，此阶段中最重要的参数为坩锅的位置与热量的供应，若使用较大的功率来融化复晶硅，石英坩锅的寿命会降低，反之功率太低则融化的过程费时太久，影响整体的产能。
2、颈部生长(Neck Growth) 当硅融浆的温度稳定之后，将方向的晶种渐渐注入液中，接着将晶种往上拉升，并使直径缩小到一定(约6mm)，维持此直径并拉长10-20cm，以消除晶种内的排差(dislocation)，此种零排差(dislocation-free)的控制主要为将排差局限在颈部的成长。
3、晶冠生长(Crown Growth) 长完颈部后，慢慢地降低拉速与温度，使颈部的直径逐渐增加到所需的大小。
4、晶体生长(Body Growth) 利用拉速与温度变化的调整来迟维持固定的晶棒直径，所以坩锅必须不断的上升来维持固定的液面高度，于是由坩锅传到晶棒及液面的辐射热会逐渐增加，此辐射热源将致使固业介面的温度梯度逐渐变小，所以在晶棒成长阶段的拉速必须逐渐地降低，以避免晶棒扭曲的现象产生。
5、尾部生长(Tail Growth) 当晶体成长到固定(需要)的长度后，晶棒的直径必。
