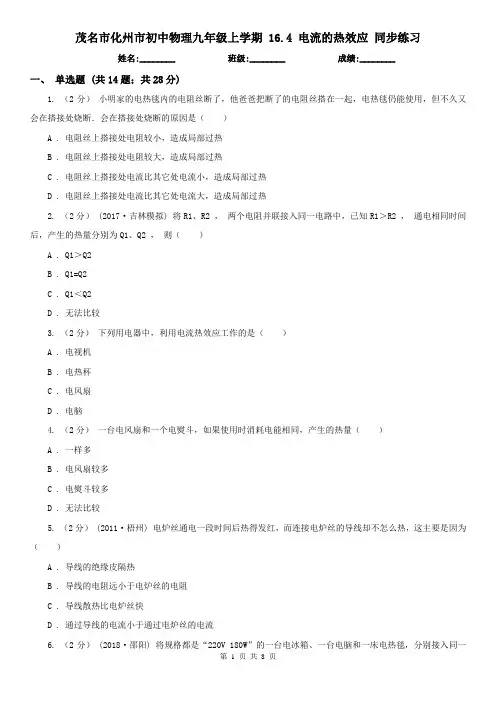

茂名市高州市初中物理九年级上学期 16.4 电流的热效应 同步练习

九年级物理电流的热效应同步练习试题及答案解析（中考知识考点整理）◆选择题1、利用电流的热效应工作的家用电器是（）A．洗衣机 B．电饭煲 C．电冰箱 D．电视机2、如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A．U甲=U乙，Q甲=Q乙B．U甲＜U乙，Q甲＞Q乙C．U甲＜U乙，Q甲＜Q乙D．U甲＞U乙，Q甲＜Q乙3、用粗细均匀的电热丝加热烧水，通电10min可烧开一壶水，若将电热丝对折起来接在原来的电路中，则烧开同样一壶水的时间是（不计热量损失）（）A．2.5min B．5min C．20min D．40min4、电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热，造成上述现象的主要原因是（）A．导线的绝缘外皮隔热B．导线散热比电阻丝快C．电炉丝的电阻比导线的电阻大得多D．通过电炉丝的电流比导线的电流大得多5、某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。

下列说法正确的是A. S1、S2闭合时，电饭锅处于加热状态B.S1、S2闭合时，电饭锅处于保温状态C.S1闭合、S2断开时，电饭锅处于加热状态D.S1断开、S2闭合时，电饭锅处于保温状态6、甲、乙两只电炉标有“220V 500W”和“220V 1000W”字样，把它们串联在220V 的电路中．在相同时间内产生热量较多的是，将它们并联在电路中，产生热量较多的是（选填“甲”或“乙”）．串联时甲电炉消耗的电功率与并联时甲电炉消耗的电功率之比为．7、如图所示，是研究“在相同时间内电流通过导体产生的热量与的关系”的实验装置和．若电阻丝R甲=5Ω，R乙=10Ω，通过电路中的电流为0.5A，则甲电阻丝在2min内产生的热量是J．8、某导体的电阻是5Ω，通过它的电流为0.2A，10s内通过该导体产生的热量是J，电热器中的电饭锅是利用电流的效应制成的加热设备．9、如图是电饭锅内部简化电路图，已知R0=55Ω，R1=1045Ω，当S接“1”时，电饭锅正常工作电路中电流是A；当S接“2”时，通电1min产生的热量是J．◆填空题10、将电阻R1、R 2接入电路中，通过R1、R2的电流之比是2：3，则R1、R2是联在电路中的，在相同时间内，R1、R2上产生的热量之比是．11、为了探究影响电流产生热量的因素，实验室准备了两个相同的烧瓶（内装质量相等的煤油）、两个带有橡皮塞的粗细均匀的相同温度计，四根不同阻值（R1＞R2 R3=R4）的电阻丝，以及相同的滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了如图甲所示的两个方案．（1）甲方案可探究电流和通电时间一定时，电流产生的热量跟关系．（2）乙方案可探究和通电时间一定时，电流产生的热量跟关系．（3）电阻在一定时间内产生的热量是通过烧瓶中煤油的多少反映出来的，这种研究问题的科学方法叫做法．12、小明要用图所示的实验器材探究电压一定时，电流热效应与电阻的关系．其中瓶内电阻丝的长度、粗细都相同．（1）请你用笔画线代替导线，帮他把电路连接完整．◆实验探究题（2）电流产生热量的多少不易直接测量．因此，在这个实验中是通过显示电流产生热量的多少的．象这种用能直接观测的量来显示不易直接观测的量的方法叫法．（填“转换法”，“控制变量法”，或“等效替代法”）（3）在这个实验中，除了控制电压一定外，还要控制的量有．（4）在这个实验中，若两个电阻丝的通电时间相同，则瓶内温度计的示数升高的多．◆计算题13、如图是小明家新买额电热水壶，它的额定电压是220V，额定功率是2000W，小明在壶中装入1.5kg初温为20℃的水，电热水壶正常工作6min将这壶水烧开（1标准大气压下）．求：（1）水吸收的热量是多少？（2）电热水壶烧开这壶水的效率是多少？（3）烧开这壶水消耗的电能相当于完全燃烧多少m3的煤气？（q煤气=4.0×107J/m3）14、电动机是一种使用广泛的动力机械，从能量转化的角度看．它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉．现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A．若已知该电动机线圈的电阻是0.4Ω，问：（1）每分钟该电动机消耗的电能是多少？（2）线圈每分钟产生的热量是多少？（3）该电动机正常工作时电能转化为机械能的效率是多少？参考答案◆选择题1、B【考点】电流的热效应、化学效应和磁效应．【分析】要解答本题需掌握：电流的热效应就是把电能转化为内能．【解答】解：洗衣机、电冰箱主要是把电能转化为机械能；电视机主要是把电能转化为声能和光能．只有电饭煲是把电能转化为内能，是利用电流的热效应．故选B．2、C【考点】焦耳定律；欧姆定律的应用．【分析】两电阻丝串联，流过它们的电流I相等，通电时间t相等，由U=IR判断它们间的电压关系，由Q=I2Rt判断它们产生的热量关系．【解答】解：由于两电阻丝串联，流过它们的电流I相等，通电时间t相等，由题意知：R甲＜R乙，由U=IR知：U甲＜U乙；由Q=I2Rt知：Q甲＜Q乙；故选C．【点评】本题考查了串联电路的特点，欧姆定律，焦耳定律，熟练掌握基础知识是正确解题的关键．3、A【考点】影响电阻大小的因素；焦耳定律的计算公式及其应用．【分析】（1）导体的电阻大小与导体的长度、横截面积和材料有关，长度越长、横截面积越小，电阻越大．（2）纯电阻电路电热计算公式：Q=．【解答】解：影响电阻大小的因素有材料、长度和横截面积．电热丝对折，长度为原来的一半，横截面积是原来的2倍，因此电阻为原来的四分之一．由Q=可知：当Q和U一定时，t和R成正比，所以加热时间成为原来的四分之一，即10min÷4=2.5min．故选A．4、C【考点】焦耳定律的计算公式及其应用．【分析】电炉丝和导线串联，通过的电流相等，通电时间相同，利用焦耳定律Q=I2Rt 分析．【解答】解：电炉丝与导线串联，通过它们的电流I和通电时间t相等，根据Q=I2Rt可知，因为R电炉丝＞R导线，所以Q电炉丝＞Q导线，即电阻越大，相同时间内产生的热量越多；而与散热快慢、隔热效果无关．故选：C．5、A◆填空题6、【考点】JI：焦耳定律的计算公式及其应用；JA：电功率的计算．【分析】（1）知道两只电炉的额定电压和额定功率，根据R=比较两只电炉的电阻，根据串联电路的电流特点和焦耳定律比较两电炉的产生热量关系；根据并联电路中各并联支路两端的电压相等和Q=W=Pt比较两电炉的产生热量关系；（2）分别计算两种情况下甲消耗的实际功率并确定其比例关系．【解答】解：（1）由P=得，电炉的电阻R=，因为甲、乙两只电炉的额定电压相同，额定功率P甲＜P乙，所以甲、乙两只电炉的电阻：R甲＞R乙，又因为串联电路中的电流处处相等，即通过甲、乙两只电炉的电流：I甲=I乙，根据Q=I2Rt可知，在相同时间内产生的热量Q甲＞Q乙，故串联时产生热量较大的是甲；将它们并联在220V电路上，根据并联电路中各支路两端的电压相等，即U甲=U乙=220V，则两电炉的实际功率等于额定功率，即：P甲=500W；P乙=1000W，根据Q=W=Pt可知，在相同时间内产生的热量Q甲＜Q乙，故并联时产生热量较大的是乙；（2）甲电炉的电阻为R甲===96.8Ω，乙电炉的电阻为R乙===48.4Ω，串联在220V电路中甲消耗的实际功率为P实甲=I实2R甲=（）2×R甲=（）2×96.8Ω≈222W；当甲电炉并联在220V电路中，P实甲′=P额甲=500W，所以两种情况下甲消耗的功率之比为P实甲：P实甲′=222W：500W=111：250．故答案为：甲；乙；111：250．7、（1）电流产生的热量跟电流大小、电阻大小、通电时间有关，探究电流产生热量跟电阻关系时，控制通电时间和电流不变；（2）产生的热量直接运用焦耳定律Q=I2Rt计算．【解答】解：（1）如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，根据控制变量法可知，是探究电流产生热量跟电阻的关系；（2）甲电阻丝在2min内产生的热量：Q甲=I2R甲t=（0.5A）2×5Ω×2×60s=150J．故答案为：电阻；150。

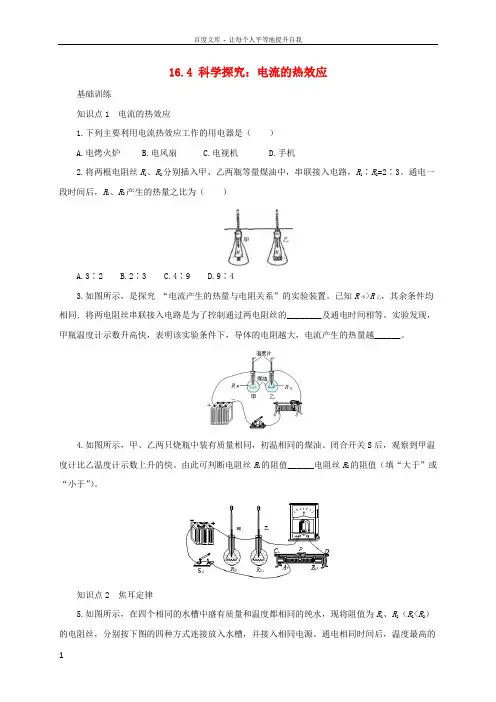

16.4 科学探究：电流的热效应基础训练知识点1 电流的热效应1.下列主要利用电流热效应工作的用电器是（）A.电烤火炉B.电风扇C.电视机D.手机2.将两根电阻丝R1、R2分别插入甲、乙两瓶等量煤油中，串联接入电路，R1∶R2=2∶3。

通电一段时间后，R1、R2产生的热量之比为（）A.3∶2B.2∶3C.4∶9D.9∶43.如图所示，是探究“电流产生的热量与电阻关系”的实验装置。

已知R甲>R乙，其余条件均相同．将两电阻丝串联接入电路是为了控制通过两电阻丝的________及通电时间相等。

实验发现，甲瓶温度计示数升高快，表明该实验条件下，导体的电阻越大，电流产生的热量越______。

4.如图所示，甲、乙两只烧瓶中装有质量相同，初温相同的煤油。

闭合开关S后，观察到甲温度计比乙温度计示数上升的快。

由此可判断电阻丝R1的阻值______电阻丝R2的阻值（填“大于”或“小于”）。

知识点2 焦耳定律5.如图所示，在四个相同的水槽中盛有质量和温度都相同的纯水，现将阻值为R1、R2（R1<R2）的电阻丝，分别按下图的四种方式连接放入水槽，并接入相同电源。

通电相同时间后，温度最高的是（）6.（多选）如图所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝．不同的连接方式其发热功率不同下列说法正确的是（）A.甲的发热功率与丙的发热功率相等B.丁的发热功率是丙的发热功率的2倍C.丙的发热功率是乙的发热功率的2倍D.丁的发热功率是乙的发热功率的4倍7.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起。

某电焊机输出电压40V，输出功率2000W。

各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表。

从安全角度考虑，应选择__________（填写导线规格）作为电焊机的输出导线。

导线规格导线横截面积S/m2 2.5 4 6 10安全载流量I/A 28 37 47 688.两个电阻A和B中的电流与两端电压的关系如图，则A的阻值是Ω．若将电阻A和B并联后接在电压为3V的电源两端，则总电流是 A，两个电阻A、B产生的热量之比是．综合训练9.为了探究“电流通过导体产生的热量跟什么因素有关”，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的甲、乙两套装置．已知所用蓄电池电压相等且保持不变，R1<R2，装入烧瓶的煤油质量相等．下列有关此探究活动的各种表述，错误的是（）A.在此实验中，电流通过导体产生热量的多少是通过温度计示数变化的大小体现出来的B.甲装置可探究电流通过导体产生的热量与电阻是否有关C.比较相同通电时间内a、c两支温度计示数变化情况，可探究电流产生的热量与电流是否有关D.在相同的通电时间内，d温度计所在烧瓶中的电阻丝产生的热量最多10.把“220V 800W”的电炉丝改装后接在110V的电路上，欲使改装后的实际功率仍为800W，下列方案中，行之有效的做法是（）A.截取原电热丝长度的二分之一接入电路B.将两根相同规格电热丝串联接入电路C.将两根相同规格电热丝并联接入电路D.将原电热丝对折后，并联接入电路11.电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路（R1＞R2），其中保温状态和加热状态电功率都最小的是（）12.如图为“探究电流通过导体产生热量与哪些因素有关”的实验装置。

第四节科学探究：电流的热效应精选练习考点一、电流的热效应1．（2017·张家口）1．下列用电器中，利用电流热效应工作的是（）A．电脑 B．电饭煲 C．电视机 D．电风扇【答案】B【解析】电流通过导体要发热，这叫做电流的热效应。

电脑的部分部件利用了电流的磁效应工作的，故A 错误；电饭煲利用了电流的热效应工作的，故B正确；电视机也是利用了电流的磁效应来工作的，故C错误；电风扇利用电动机带动工作，利用了电流的磁效应，故D错误，故选B。

2．（2017·保定）发现通电导体产生热量与电流、电阻、通电时间关系的物理学家是（）A．牛顿 B．帕斯卡 C．焦耳 D．瓦特【答案】C【解析】导体通电时产生的热量与电流的平方、电阻的大小、通电时间成正比，这叫做焦耳定律，是物理学家焦耳发现的，故选C。

3．（2018·河南）李想为了验证“电阻和通电时间一定时，电流越大，通过导体产生的热量越多。

”这一猜想，选用了如下器材：稳压电源、电流表、滑动变阻器、开关、停表各一个；装有煤油的烧瓶一个，烧瓶内电阻丝的阻值是10 Ω，插在瓶中的温度计量程是0～100 ℃；导线若干。

顺利完成了实验并记录了实验数据如下表。

（1）李想要用如图的电路完成实验，请你用笔画线代替导线将如图连接完整。

（2）实验结束后，李想为了缩短实验时间，对原实验方案稍加改动：实验器材不变，通电时间和电流的预设值不变，第一次实验煤油初温仍为20℃，在每完成一次实验（收集一组数据）后，不断开开关，直接把前一次实验的末温作为下一次实验的初温，再移动滑动变阻器滑片，使电流达到预设值时开始计时，20 s 后记录末温······指出改动后方案的一点不足（可以结合原方案的实验数据）：_____________________________。

【答案】（1）如图所示（2）第二、三次实验的起始温度错误【解析】（1）根据表格中的数据，实验中电路最大电流为0.4 A，所以电流表选择0～0.6 A，滑动变阻器按照“一上一下”的原则串联接入电路即可。

沪科版九年级物理同步练习16.4科学探究：电流的热效应一、单项选择题（共15小题；共45分）1. 在验证焦耳定律的实验中，为了比较电流通过两根不同的电阻丝产生的热量跟电阻的关系，实验时应同时保持相同的物理量是A. 通过它们的电流和通电时间B. 通过它们的电流和它们的电阻C. 通过它们的电流和加在两端的电压D. 通过它们的电流、加在它们两端的电压及通电时间2. 如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，形管中液面的高度的变化反映密闭空气温度的变化，下列说法正确的是A. 该实验装置是为了探究电流产生的热量与电阻的关系B. 通电一段时间后，左侧形管中液面的高度差比右侧的大C. 该实验装置是利用形管中液体的热胀冷缩来反映电阻丝放出热量的多少的D. 将左边容器中的电阻丝换成的电阻丝后，就可以探究电流产生的热量与电阻的关系3. 下列事例，属于防止电流热效应产生危害的是A. 养鸡场使用电热孵化器孵小鸡B. 家里使用电热水壶烧水C. 小明妈妈用电熨斗熨衣服D. 电脑温度过高时，风扇会及时启动，给电脑降温4. 下列用电器中，利用电流热效应工作的是A. 电视机B. 电脑C. 电饭锅D. 冰箱5. 小明同学发现正常发光的“”的”的白炽灯要亮，以下判断正确的是A. 正常发光的“”的白炽灯消耗电能较慢B. 正常发光的“”的白炽灯消耗电能较多C. 正常发光的“”的灯，电能转化为光能的效率更高D. 正常发光的“”的灯两端电压较大6. 下列用电器中，主要利用电流热效应工作的是A. 电热水器B. 平板电脑C. 电视机D. 电风扇7. 在如图所示的各种家用电器中，利用电流热效应工作的是A. B.C. D.8. 下列做法正确的是A. 在高压线下钓鱼B. 使用试电笔时手接触笔尖金属体C. 把电池的两端用导线直接连在一起D. 使用电视机时，将防尘布罩从散热孔拿开9. 下列装置中，不是利用大气压强工作的是A. 电热水壶B. 脱排油烟机C. 吸盘挂钩D. 吸尘器10. 我国将停止销售和等种类的白炽灯，而改用节能的荧光灯、灯等“能效比”更高的节能灯。

第十六章第四节科学探究：电流的热效应一、单选题1.下面的说法中不正确的是（）A. 标有“220V 40W”字样的电烙铁，正常工作25h，耗电1kWB. 标有“36V 60W”字样的灯泡，只有接在36V的电压下，灯泡才能正常发光C. 两盏25W的电灯正常工作10h，耗电0.5kW•hD. 1000W的电炉累计正常工作50h，耗电50度2.电炉丝通电后热得发红，而跟电炉丝连接着的铜导线去不怎么热，原因是（）A. 铜导线有绝缘层B. 铜导线比电炉丝传热快C. 铜导线的电阻比电炉丝小得多 D. 流过铜导线的电流比电炉丝的小的多3.一度电可以供一盏“220V 100W”的灯大约工作几小时（）A. 0.01hB. 0.45hC. 2.2hD. 10h4.如图所示的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过A、B两个U形管内的液面相比较（）A. A管中的液面较高B. B管中的液面较高C. A管和B管的液面一样高 D. A管中的液面先升高后又降低5.电热水器是生活中常见的加热水的电器，下表是某电热水器的部分参数．张凯将该电热水器中盛满的初温为20℃的水加热至50℃用于洗澡，则这个过程中水吸收的热量为[已知c水=4.2×107J/（kg•℃）]，ρ=1.0×103kg/m3]（）水A. 8.4×106JB. 7.56×106JC. 8.4×103JD. 7.56×103J6.如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω0.5A”，电压表量程为0～3V，电流表量程为0～0.6A．下列说法正确的是（）A. 电压表测量的是电阻R1两端的电压B. 当变阻器R2的滑片P向左移动时，电压表的示数变小C. 为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2～10ΩD. 当变阻器R2接入电路中的阻值是5Ω时，通电1min电阻R1产生的热量是9.6J7.将两根电阻丝R1、R2串联接入电路中，R1：R2=2：3，通过一段时间后，R1、R2产生的热量之比为（）A. 3：2B. 2：3 C. 4：9 D. 9：48.如图所示，甲乙两个瓶中的电阻丝R1、R2分别为5Ω、10Ω，两瓶内装有初温相同的等量的煤油，将R1、R2串联并通电一段时间，读出甲乙两支温度计的读数．这是探究（）A. 电热与电流的关系B. 电热与电阻的关系C. 电热与通电时间的关系 D. 电热与电压的关系9.如图研究电流通过导体产生的热量与哪些因素有关的实验，下列说法不正确的是（）A. 甲、乙都采用控制变量法B. 甲通电一段时间后，右侧容器内空气吸收热量较多C. 乙通电一段时间后，两个U形管中液面的高度差相等D. 乙是为了研究电流产生的热量与电流大小的关系10.将甲、乙两电阻丝接入同一电路中，甲电阻丝比乙电阻丝放出的热量多，则（）A. 通过甲的电流比乙的电流大 B. 甲电阻丝两端的电压比乙电阻丝两端的电压大C. 甲电阻丝阻值比乙电阻丝大 D. 甲电阻丝消耗的电能比乙电阻丝多二、多选题11.如上图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析错误的是（）A. 甲、乙两次实验都应用了控制变量法B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验时为了研究电流产生的热量与电阻的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大12.如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A. 甲、乙两次实验都应用了控制变量法B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验时为了研究电流产生的热量与电流的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小三、填空题13.一段导体两端的电压是24V时，通过的电流是0.5A，则导体的电阻是________Ω，这段导体消耗的电功率是________ W，通电10s产生的热量是________ J．14.把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min产生的热量为________J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻________（选填“更大”或“更小”）四、计算题15.小强就爱买了一个自动电热水壶，其铭牌如下表，小强装了1L的水，加热6min后把水烧开，水壶自动断电．已知大气压为1个标准大气压，家庭电路电压为220V，电热水壶的电阻不变，水的初温为20℃，c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3．求：①这壶水吸收的热量；②电热水壶的热效率；③在用电高峰期，电路中的实际电压降为198V时，电热水壶的实际功率．五、解答题16.家用电器中，连接大功率用电器的导线都比较粗，如果连接大功率用电器的导线太细，很容易因发热而烧坏绝缘皮甚至引起火灾，这是为什么？六、实验探究题17.为了探究“电流产生的热量跟什么因素有关”，小明设计了如图所示的甲、乙两种装置，他将两根阻值不同的电阻丝（R1＜R2）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变．（1）实验中通过________的变化来比较电流通过电阻丝产生的热量的多少．（2）甲装置可探究在相同时间内电流产生的热量与________的关系．（3）在装置甲、乙的两次实验中，通过比较相同时间里________两气球的变化情况，可探究电流产生的热量与电流的关系．（4）甲、乙两装置同时实验，在相同的通电时间里，用所学知识判断，与________气球（填气球字母标号）相通的电阻丝产生的热量最多．七、综合题18.太阳能是一种理想的绿色能源．小华家最近安装了一台太阳能热水器，如图9其室内进出水管的安装示意图，Ⅰ为进水阀，Ⅱ出水阀，Ⅲ为调温阀．在水箱接口处有一根进出水管，一根溢流管，一根排气管．给水箱上冷水或沐浴时用热水，均通过这根进出水管来完成．请完成下列问题：（1）给水箱上水时I、Ⅱ应处于何种状态？此时水塔、自来水管与热水器的水箱、排气管、溢流管它们共同构成的物理模型是什么？（2）若水箱安装在七楼楼顶上，且距楼顶地面高1米，小华家住二楼，进水阀距二楼地面高1米，每层楼高3米，则在进水阀处水压至少为多大才能顺利上水．（3）设水箱容积为100升，在一般的光照条件下，一满箱15℃的水到傍晚时，水温可达到65℃，相当于多少米3的煤气完全燃烧放出的热量（C水=4.2×103J/（kg•℃），煤气的热值约4×107J/m3）．（4）水箱中的水温在冬天有时不够高，一般都预装了电加热器．若该电加热器的规格为“220V 2.4KW”，家里当时的实际电压只有200V，要把满箱水温度提高10℃，需加热多少分钟？（g=10N/kg）答案解析部分一、单选题1.【答案】C【解析】【解答】解：A、电烙铁的功率为40W，则通电25h消耗的电能W=Pt=40W×25h=1kW•h；但答案中写成了1kW，故A错误；B、灯泡的额定电压为36V，说明灯泡在36V的电压下能达到额定功率，此时灯泡才能正常发光，故B正确；C、由P=可得，一盏灯消耗的电能W=Pt=0.025kW×10h=0.25kW•h，则两盏灯消耗的电能为2W=2×0.25kW•h=0.5kW•h，故C正确；D、由P=可得，电炉消耗的电能W=Pt=1kW×50h=50kW•h=50度，故D正确；故选C．【分析】由机器铭牌信息可知电器的额定电压及额定功率，则由P=公式变形W=Pt可求得用电器正常工作时的电功，并注意电功的单位．2.【答案】C【解析】【解答】解：电炉在使用时，电炉丝和导线串联，通过它们的电流相等，通电时间t相同，因为Q=I2Rt，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象，故C正确．故选：C．【分析】电炉丝和连接的导线串联在电路中，通过它们的电流相等，它们的通电时间相同，而电炉丝的电阻比导线的电阻大，根据焦耳定律分析判断．3.【答案】D【解析】【解答】解：已知W=1度=1kW•h，P=100W=0.1kW，由P=，可得，灯正常工作时间t===10h．故选D．【分析】已知灯泡额定功率和消耗的电能，利用公式t=得到正常工作时间．4.【答案】B【解析】【解答】解：因串联电路中各处的电流相等，所以，两电阻丝串联时通过它们的电流相等；由Q=I2Rt可知，在电路和通电时间相同时，右侧电阻较大，产生的热量较多，密闭空气吸收热量后，体积膨胀，右侧气体膨胀更大所以B管中的液面较高，故ACD错误，B正确。

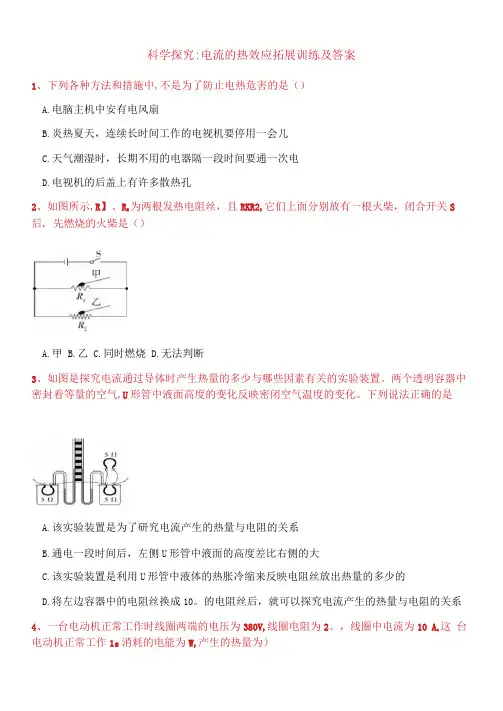

科学探究:电流的热效应拓展训练及答案1、下列各种方法和措施中,不是为了防止电热危害的是（）A.电脑主机中安有电风扇B.炎热夏天，连续长时间工作的电视机要停用一会儿C.天气潮湿时，长期不用的电器隔一段时间要通一次电D.电视机的后盖上有许多散热孔2、如图所示,R】、R2为两根发热电阻丝，且RKR2,它们上面分别放有一根火柴，闭合开关S 后, 先燃烧的火柴是（）A.甲B.乙C.同时燃烧D.无法判断3、如图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。

两个透明容器中密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化。

下列说法正确的是A.该实验装置是为了研究电流产生的热量与电阻的关系B.通电一段时间后，左侧U形管中液面的高度差比右侧的大C.该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的D.将左边容器中的电阻丝换成10。

的电阻丝后，就可以探究电流产生的热量与电阻的关系4、一台电动机正常工作时线圈两端的电压为380V,线圈电阻为2。

，线圈中电流为10 A o这台电动机正常工作1s消耗的电能为W,产生的热量为）A. W=3 800 J,Q=200 JB. W=3 800 J,Q=3 800 JC. W=72 200 J,Q=200 JD. W=72 200 J,Q=3 800 J5.（多选）如图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。

实验现象表明（）A.在电阻相同、通过电阻的电流相同的情况下,电流通过一个电阻的时间越长,这个电阻产生的热量越多B.在通过电阻的电流和通电时间相同的情况下，电阻越小，这个电阻产生的热量越多C.在通过电阻的电流和通电时间相同的情况下，电阻越大，这个电阻产生的热量越多D.在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多6、烧杯中装有质量为100g的水，在其中放置一个阻值为210 C的电热丝。

16.4科学探究:电流的热效应同步练习一．选择题1．下列家用电器中，利用电流热效应工作的是（）A．洗衣机B．电冰箱C．电风扇D．电暖器2．甲乙两个电阻之比为2：1，串联在同一电源上，闭合开关一段时间，电流通过甲电阻产生的热量600J，则电流通过乙电阻产生的热量为（）A．300J B．600J C．1200J D．2400J3．小军用玩具电动车的小电动机做趣味实验。

他将一个电压恒定不变的3V直流电源按图所示的电路接在电动机两端，闭合开关后，电动机稳定匀速转动了10s，此时电流表的示数为0.6A，关于本实验，以下说法正确的是（）A．电动机在匀速转动过程中的电阻为5ΩB．电动机在匀速转动过程中的功率为1.8WC．电动机在匀速转动的10s内产生18J的热量D．电动机在匀速转动过程中电能全部转化为机械能4．采用如图所示的装置，既可以探究电流通过导体产生的热量与电阻大小的关系，也可以比较水和煤油吸热升温的现象，则在这两个实验过程中，下列说法正确的是（）A．都一定要控制液体的初温相同B．都是通过温度计示数的变化来反映液体吸收热量的多少C．都要控制所选烧瓶中液体的质量相等D．都要控制所选烧瓶中电阻丝的阻值相等5．如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，每个容器放入同种材料绕成的导电线圈，其电阻R1＝R3，R2＝R4，R2＝1.5R1，若同时通电，经过一段时间后这四个容器中的水温从高到低的顺序是（）A．甲、乙、丙、丁B．丁、丙、乙、甲C．丙、丁、乙、甲D．甲、乙、丁、丙6．有两根电热丝，R1＝nR2，若单独用R1对一壶水加热，则所需时间为t，则将这两根电热丝同时连入电路，烧开同一壶水所需的最短时间为（不计热损失）（）A．t B．t C．t D．t7．通过电阻R的电流为I，在t秒内产生的热量为Q；当电阻增大为原来的二倍，电流减小为原来的一半时，在相同时间内，电阻产生的热量为（）A．4Q B．2Q C．D．8．两个电热丝的阻值相等，把这两个电热丝串联起来使用时，烧开一壶水需要20分钟，如果把它们并联使用，烧开同样一壶水需要的时间是（）A．5分钟B．10分钟C．20分钟D．40分钟9．某电饭锅铭牌上标有：额定电压为220V，保温功率为22W，加热功率为1100W．如图所示是该电饭锅的电路简图，其中，单刀双掷开关S用来调节“加热”和“保温”两种工作状态，R0为电热丝。

16.4科学探究:电流的热效应同步习题一．选择题1．如图所示的家用电器中，主要利用电流的热效应工作的是（）A．B．C．D．2．一个“220V 300W“的电热杯，一个“220V 300W”的煮蛋器，一台“220V 300W“的小型洗衣机，分别接在220V的电压下，则相同时间内它们产生的热量（）A．小型洗衣机最少B．电热杯最少C．煮蛋器最少D．一样多3．一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，线圈中通过的电流为10A．这台电动机工作1s产生的热量为（）A．3800J B．72200J C．200J D．4000J4．如图电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（）A．导线的绝缘皮隔热B．导线散热比电阻丝快C．通电导线的电流小于通过电阻丝的电流D．导线的电阻远小于电阻丝的电阻，导线上产生的热量较少5．电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（）A．导线的绝缘皮隔热B．通过导线的电流小于通过电阻丝的电流C．导线散热比电阻丝快D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少6．如图所示，是研究电流热效应的部分实验电路，已知R甲＞R乙．比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A．U甲＝U乙，Q甲＝Q乙B．U甲＜U乙，Q甲＞Q乙C．U甲＞U乙，Q甲＞Q乙D．U甲＜U乙，Q甲＜Q乙7．两个电热器的电阻之比是3：2，把它们串联在电路中使用，在相同时间内它们放出的热量之比是（）A．3：2B．2：3C．9：4D．4：98．通过阻值为R欧姆电阻丝的电流强度为I安培，则1秒钟产生的热量，在下列四种表述中正确的是（）A．I2R瓦特B．I2焦耳/秒C．I2R焦耳D．I2R安培2•欧姆9．下列电路中，已知R1、R2为加热电阻，电源电压相等，且R1＜R2，则在相同的时间内，整个电路产生的电热最少的是（）A．B．C．D．10．如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U形管内的液柱可以显示空气温度的变化。

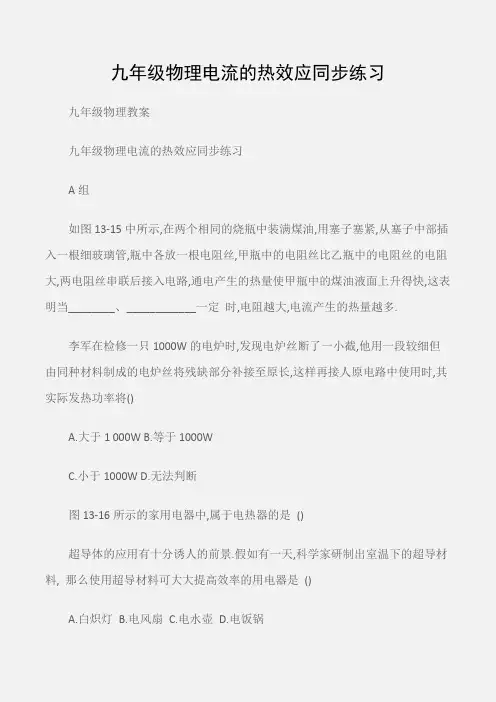

九年级物理电流的热效应同步练习九年级物理教案九年级物理电流的热效应同步练习A组如图13-15中所示,在两个相同的烧瓶中装满煤油,用塞子塞紧,从塞子中部插入一根细玻璃管,瓶中各放一根电阻丝,甲瓶中的电阻丝比乙瓶中的电阻丝的电阻大,两电阻丝串联后接入电路,通电产生的热量使甲瓶中的煤油液面上升得快,这表明当________、____________一定时,电阻越大,电流产生的热量越多.李军在检修一只1000W的电炉时,发现电炉丝断了一小截,他用一段较细但由同种材料制成的电炉丝将残缺部分补接至原长,这样再接人原电路中使用时,其实际发热功率将()A.大于1 000WB.等于1000WC.小于1000WD.无法判断图13-16所示的家用电器中,属于电热器的是()超导体的应用有十分诱人的前景.假如有一天,科学家研制出室温下的超导材料, 那么使用超导材料可大大提高效率的用电器是()A.白炽灯B.电风扇C.电水壶D.电饭锅有一个1kW的电炉,电炉丝断了.到电料商店购买,恰巧1kW的电炉丝缺货,只有2kW和500W的,为了组装成1kW的电炉,下列做法中可行的是()A.将1根2kW的电炉丝分成相等的两段,取其一段B.将两根2kW的电炉丝并联C.将两根500W的电炉丝串联D.将两根500W的电炉丝并联一个电暖器,电阻为55Ω,工作时通过电暖器的电流为4A,则它工作300s产生的热量是_____________.在远距离输电中.为了减小电流通过输电线造成的发热损失,在输电功率一定的情况下,一种有效的措施是减小输电电流.若某段输电导线的电阻为10Ω,将通过它的电流由20A减小到10A,则这段输电导线1min内因发热损失的电能将比原来减少________________.甲、乙两个额定电压均为220V的“热得快”,电阻分别为=275Ω, =200Ω..它们都正常工作10min产生的热量分别为多少?若将它们串联接在220V的电路中, 10min总共产生的热量为多少?如图13-17所示电路,电源电压不变,灯L的额定电压为6V(灯泡工作时灯丝电阻不变),滑动变阻器的最大阻值为20Ω当开关S闭合,调节滑动变阻器滑片P处于中点位置时,灯L刚好正常发光;当滑片P滑到变阻器最大阻值位置时,测得灯两端电压为4V求:(1)电源电压和灯L的额定功率;(2)当变阻器连入电路的阻值为最大值时,电流通过它3min所产生的热量.在家庭电路中,导线相互连接处往往比别处更容易发热,更容易老化,甚至引起火灾,这是为什么?B组图13-18所示是一个由两根电热丝组成的可调温电热器的电路图.开关S闭合为髙温挡,S断开为低温挡. 是“220V110W”的电热丝.求:(1)电热丝的电阻是多大?(2)S闭合后,该电热器在10min内产生的热量是多少?(3)若S断开, 的实际功率变为27.5W,则该电热器的总功率为多少?(设电热丝电阻不随温度变化)家用电熨斗为满足不同布料的整烫需要,通常设计成三挡不同的温度挡.图13-19甲是它的工作原理图,其中, 为电热丝,且= =R,图13-19乙是电熨斗旋转开关在不同温度挡时的连接情况.若电熨斗处于“低温挡”,正常工作时消耗的电功率约为220W,求每根电热丝的阻值.电熨斗处于“髙温挡”时,求工作Imin所产生的热量.如图13-20所示的一台电动机正常工作时线圈两端的电压为380V,线圈的电阻为2Ω,通过线圈的电流为10A.这台电动机正常工作时,1s消耗的电能为多少?1min产生的热量为多少?图13-21甲是一种电暖水瓶的电路原理示意图, , 是两个指示灯,1,4和2,3是两个触点开关(其中触点3,4间绝缘)触点开关由手动绝缘杠杆控制闭合,由永久磁体和感温软磁体等组成的装置(如图13-21乙所示)控制断开.电热丝R的阻值为88Ω, 的阻值为2112Ω, 的阻值为352Ω指示灯, 的电阻很小,计算中可忽略不计.(设家庭电路电压220V恒定不变,电热丝R及电阻, 的阻值不随温度变化)请根据上面的叙述解答问题:将插头插入家庭电路的插座,不按动绝缘杠杆,哪个指示灯亮?(2)计算电暖水瓶在加热状态时电热丝R的功率是保温时电热丝R功率的多少倍.星期天,小明和妈妈一起去买电热水器.在眼花缭乱的商品中,售货员极力推荐的一种电热水器引起了小明的注意.这种电热水器叫即热式电热水器,又叫快热式电热水器.售货员熟练地说出了以下5条优点:不需预热,节能省电,不易结水垢,体积小巧,水温恒定.果真如此吗?小明和妈妈把这种新型的热水器和传统热水器进行了对比,他们发现传统的热水器有一个较大的水箱,当水箱内的水达到合适的温度才可以使用,而这种电热水器没有水箱.第4条优点是显然的.其他4条优点可信吗?请你从上面其余4条优点中,任选1条说明是否可信以及理由.小明家的电能表表盘如图13-22所示,若小明家购买最大额定功率为8kW的即热式电热水器,通过计算回答小明家是否需要更换电能表?妈妈打算选择最大额定功率为3kW的即热式电热水器.已知一般淋浴所需热水的流量为4?6L/min,水的比热容为.若冬天淋浴需要将水温升高30 ,通过计算说明妈妈选择的这个热水器是否合适?第四节电流的热效应1、电流通电时间2、C3、A4、B5、D6、2.64×105J7、1.8×105J8、105600J 145200J 6.1×104J9、12V 3.6W 576J10、连接处由于接触不良形成较大电阻,该点与其他位置是串联电流相等,根据Q=I2Rt可知,电流和通电时间相同时,电阻越大电流产生的热量越多,所以连接处更容易发热老化甚至引起火灾。
