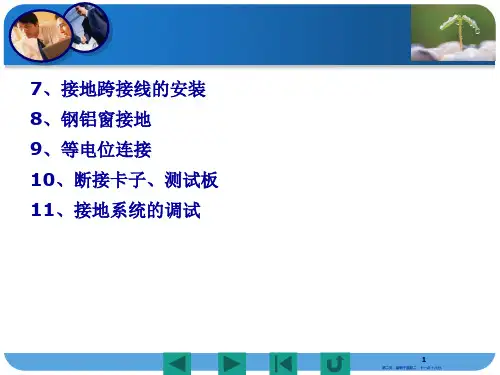

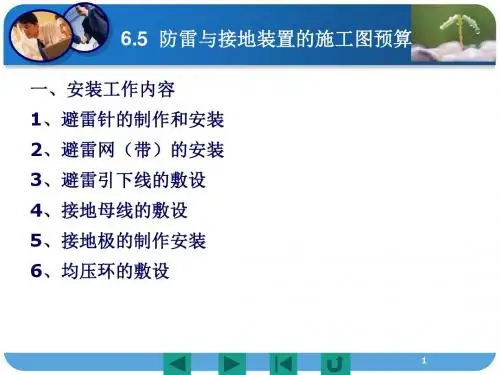

.防雷与接地装置的施工图预算一、安装工作内容1、避雷针的制作和安装2、避雷网（带〉的安装3、避雷引下线的敷设4 接地母线的敷设、接地极的制作安装‘均压环的敷设ο／.:2.J v乞7、接地跨接线的安装8、钢铝窗接地9、等电位连接10、断接卡子、测试板宜1丁接地系统的调试ο／.:2.J v乞二、工程量计算规则（一）避雷针的制作和安装令避雷针的制作：“根”令避雷针的安装：“根”安装：3根为一组独立避雷针的制作与安装制作7按“－－＝...般铁构件”的制作或按成品计算：·100kg安装：＝＇基＿”ο／.:2.J v乞／（二）避雷网（带〉的安装：“10m”避雷网（带〉工程量施工图设计长度×（1+ 3.9% ) 3.9% ：包括转弯、上下波动、避绕障碍物、搭接头所占长度创1）沿混凝土块敷设时，需另计混凝土块制作。
{2）沿折板支架敷设即了般在女儿墙上敷设，定额己包括支架制安，不得另讶。
／.:2.J v乞＠也辅j第网的敷设＠到01000．.4 c’r同ο／.:2.J v乞／ο／.:2.J v乞／ο／.:2.J v乞／三、避雷引下线的敷设·避雷引下线敷设可分为利用金属构件引下、沿建筑物构筑物引下、利用建筑物主筋引下和断接卡子制作、安装。
令工程量施工图设计长度×（1+ 3.9 % )·如钢结构的厂房利用其的钢柱做引下线时应套用“利用金属构件引万”。
飞之＼同建筑物构筑物引般是采用圆钢、扁铁沿建筑物和构筑物明敷引下的，计算主材费时应按市场价格×相应率。
ο／.:2.J v乞／令利用建筑物内主筋作引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整，即若4根主筋定额基价×2 o·断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量。
断接卡子箱的安装另计。
／.:2.J v乞令当建筑钢筋采用“锥螺纹”连接时，电气仍需焊接，如下图。
｜｜ο／.:2.J v乞／每b也表我：令此图竖向点划线避雷 网至屋顶金属构件可飞』J飞J笙属原l套2-948避雷引下线 敷设 沿建筑、构筑 物引下则使侨团钢或 -25时擎鲜血:J n 蓝 b 1000 t.11呻J Ef l el e－ －. ο／.:2.J v乞／..＠也辅j第引下线和预埋接地钢板令此图有两个项目，避雷引下线敷设（利用建筑物主筋引下〉。
另一项为预埋接地钢板，可套接地跨接线。
.14•'1一一寸嘈欲穿军结构在为钢筋遣一一一一「令利用建筑物的主筋作引下－结均桂肉同悖接地的主辑D杀10与.lt 乎..四、接地母线的敷设令挖填土不用另算令接地母线敷设，按设计长度以“m”为计算单位，其长度按施工图设计的水平和垂直长度另加3.9 % 的附加长度计算。
计算主材费时另加规定的损耗率。
工程量施工图设计长度×（1'+ 3.9% )ο／.:2.J v乞／令 户内接地母线敷设包括打洞、埋卡子、敷设、焊接、油漆等工作内容。
卡子的水平距离为 1米，垂直方向1.5米，穿墙时用φ40 ×400钢管保护，每10米综 合入一个保护管 ，卡子及钢管费己计入定额之 内，不 得另计 。
罗F 接地母线敷设包括地沟的挖填土和穷实。
挖沟的沟底宽按0:4米，上宽为o -.s 米，沟深为0.75米，每米沟长 的土方量为0.34米3计算 。
如设计要求埋深不 1-1吁，则可按实际土方量计算调整。
土质按一般土综 口考虑 ，遇有石方二油田 矿渣、积水、障碍物等情况时可另行计算。
ο／.:2.J v乞／令 电缆沟支架连接地线 （不分户内户外〉 按户内接地母线执行定额。
接地母线与支架焊接不得另计跨接线 。
令铜接地绞线 （ 2-900"'901 ） 适用于户外埋设 ，管内敷设时执行管 内穿线定额 。
公构架接地＜揉按利用法兰盘连接螺栓：轨道利用鱼尾板固定螺栓： 灭行管道采用焊接进行综合考虑的。
ο ／.:2.J v 乞／每b 也需斡篇基础钢筋做接地令利用基础钢筋做接地，套用均压环（2-945）敷设子目（但均压环敷设子目内并没有圆钢等主材，只考虑了钢筋与钢筋之间的搭接焊，所以，还应该计算基础钢筋的跨接数量〉＠也穰蒲网的跨接··按平均每6m两根主筋间跨接一处[L×（n-1)]/ 6 （c）跨接处注：跨接处间隔如设计有要求可换算。
例：设计要求利用基础两根主筋作接地网，单长35.0m，要求4m跨接一次，试计算总焊接处：五、接地极的制作安装：“根”令接地极制作安装以“根”为计量单位。
其长度按设计长度计算，设计无规定时，每根按2.Sm计算。
若设计有管帽时，管帽另按加工计算。
六、均压环的敷设：“10m”令均压环敷设以“m”为单位计算，焊接时按两根筋考虑，超过两根时，可按比例调整。
长度按设计需要作为均压接地的圈梁中心长度，以延长米来计算。
毛防雷引下线均压环当设计要求另敷设扁钢或圆钢时，则执行户内接地母线定额，主材另计。
梁主筋作接地装置可借用“均压环敷设利用圈梁钢筋焊接”。
ο／.:2.J v乞／令柱主筋与圈梁钢筋焊接（2-946 ）：当楼层有局部等电位箱时，在立柱的引下钢筋上和圈梁钢筋进行焊接，焊接按2根主筋考虑。
令基础梁和立柱钢筋（引下线〉焊接也执行柱主筋与圈梁钢筋焊接。
七、接地跨接线的安装令指接地母线遇有障碍需跨接时相连接的连接线或利用金属构件、金属管道作为接地线时，需要焊接的连接线。
如易燃气体管道法兰盘之间的连接0伸缩缝．·利用地下管道作为接地母线，法兰处要做接地跨接·吊车钢轨作为接地母线，两钢轨的跨接。
管敷设时连接管箍之间的接地跨接线己包含在配管定额之内，不应重复计算。
ο／.:2.J v乞／令钢筋混凝土柱子上安装的接地电阻测量板可套一处接地跨接线定额。
定额内一处跨接线己含0.459kg镀辞扁钢，故不得再另计测量板的主材费。
令测试板作箱体的话，箱体另计。
令《建筑物防雷设计规范》GB50057 :令当利用混凝土内钢筋、钢柱作为自然引下线并同时采用基础接地体时，可不设断接卡，利用钢筋作引下线时应在室内外的适当地点设若干连接板，该连接板可供测量太接人工接地和作等电位连接用。
·当仅利用钢筋作引平线并采用埋于土壤中的人工接地体时，应在每根引下线主矛距地面不低于Q.3m处设接地体连接板。
采用埋于土壤中的人工接地体时应设接卡子J其上端应与连接板或钢柱焊接。
ο／.:2.J v乞／八、钢铝窗接地：“10处”令高层建筑六层以上的金属窗要接地，每一个窗户一处。
令钢窗、铝窗接地以“处”为计量单位，按设计要求接地的金属窗数进行计算。
＆钢铝门窗接地是按采用φ8圆钢一端和窗连接，一端与圈梁内主筋连接的方式考虑的。
ο／.:2.J v乞／每b 也需罄蔼位连接的施工九、电位连接的施工令等电位箱和局部等电位箱的箱体单独套定额，局部等电位箱 应套接线盒安装子 目，总等电位箱套接线箱安装 子目。
必厨房、厕所BVR4mm2 的软铜线穿管敷设 ，至配电箱接地排 ，作 等电位连接。
、等电位接线盒引出8号铅丝或圆钢就近引致防雷引 下线。
ο ／.:2.J v乞／每b 志卖得令3、还有等电位接线盒线从卫生间插座地线引出。
这几种有可能以组合的形式出现。
套项时看说明和图纸情况，如不详，那么按第1种的情况较多。
必卫生间等电位及配电间等电位016的圆钢是不是可以套户内接地母线？答：套用“利用金属结构引下”子目j 要加主材（扁钢或其他〉及损耗。
．ο／.:2.J v乞／.ο／.:2.J v乞／.；电位连接注：图申1创脂代表：1 一夫型用电设备2 一钢植·3 一金属立面－4 一用电设备与公用搭地系统在地面k预理i牛的等电位连接点－5 用电设备·6 一等电位连接带，7 一钢筋混渥士内的钢筋－8 一’基础接她体，9 一各种管剑甘共用λ口十、接地系统的调试令“系统”“组”：接地极的根数较少时·。
接地网试验是指接地网电阻测定。
按实验刺史，只要作一次接地电阻测试就计算一次。
＆综合基价所称的系统是按每一个建筑物或生产区为单位考虑的。
即每÷个建筑物或厂区为一个系统。
ο／.:2.J v乞／令独立避雷针、烟囱避雷针等均应套一组调试定额。
令一般的重复接地、变压器中性点接地、避雷器的接地、建筑物的防雷接地，凡设计为一个独立接地系统者，则一个独立接地系统可按一组调试计算，如一个建筑物防雷和重复接地连在一起，利用同一组接地极时则该建筑物只能计二个系统调试。
令半导体少长针消雷装置是按生产厂家供应成套装置，现场吊装、组合。
接地引下线及接地电阻试验另套相应定额。
1 一电源电绩；2 一陀线的搭地－之一’等电位连接带－4 一水管－5 一煤气霄－6 一水表幢楼线·--- 且且也也一ζ人王基毡搭地体·9 一墙，在，她般内的钢筋；11 10 一金属普通·一辆用钢篇作为自然5(1!·12 一TV天线，带月的黑｜习§；1飞一些现锚甸甸篱懂事由恤·, 14 一楼闪网；5 15 甲电表；R ’－16 一与基础接地体的连接－ο／ιJ....，－. ／让·－.17--- SPD·.. 18 一煤气营的绝缘留·19 放电间隙s 一安全距离｜坊市装置示例例：一、工程概况某饲料厂主厂房，房顶的长和宽分别为30m和l m，层高4.Sm ，共丑层，女儿墙高度0.6m,室内外高差0.45m ，女儿墙顶敷设φ8镀特圆钢避富帝，φ8镀铸圆钢引下线白两角引下，在距室外自然地坪1- .Sm处断开，在距建筑物3m处，设3根2.Sm长ζ so ×5角钢接地极两组，打入地下0.8m ，顶部用40 ×4镀特扁钢连通，在引下线嘶接卡子处和引下线连接。
二、计算综合基价合计解：一、工程量的计算1、屋顶避雷网敷设( 30+ 11）×2 ×1.039= 85.2m2 引下线的敷设φ8(4:5 ×S+1>.-6+O ：S-1.8）×2 ×1.039= m。
