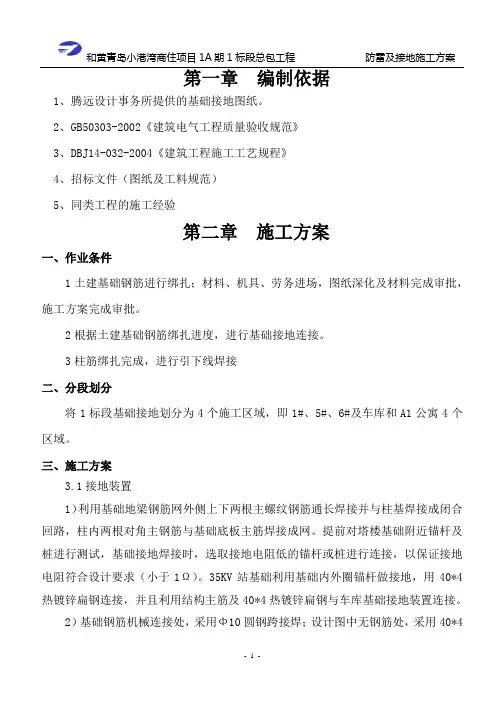

第一章编制依据1、腾远设计事务所提供的基础接地图纸。
2、GB50303-2002《建筑电气工程质量验收规范》3、DBJ14-032-2004《建筑工程施工工艺规程》4、招标文件（图纸及工料规范）5、同类工程的施工经验第二章施工方案一、作业条件1土建基础钢筋进行绑扎；材料、机具、劳务进场，图纸深化及材料完成审批，施工方案完成审批。
2根据土建基础钢筋绑扎进度，进行基础接地连接。
3柱筋绑扎完成，进行引下线焊接二、分段划分将1标段基础接地划分为4个施工区域，即1#、5#、6#及车库和A1公寓4个区域。
三、施工方案3.1接地装置1）利用基础地梁钢筋网外侧上下两根主螺纹钢筋通长焊接并与柱基焊接成闭合回路，柱内两根对角主钢筋与基础底板主筋焊接成网。
提前对塔楼基础附近锚杆及桩进行测试，基础接地焊接时，选取接地电阻低的锚杆或桩进行连接，以保证接地电阻符合设计要求（小于1Ω）。
35KV站基础利用基础内外圈锚杆做接地，用40*4热镀锌扁钢连接，并且利用结构主筋及40*4热镀锌扁钢与车库基础接地装置连接。
2）基础钢筋机械连接处，采用Φ10圆钢跨接焊；设计图中无钢筋处，采用40*4热镀锌扁钢连接。
3）根据图纸设计及批准的深化施工图纸，将所有预留接地的位置做好记录，现场做好标识，施工时认真检查，以备以后连接等电位及接地等使用。
3.2防雷引下线：1）利用建筑物结构柱内两根Φ16及以上的对角主筋通长焊接作为引下线，上与避雷带焊接，下与基础地梁外侧上下两根主筋焊接。
在室外地面下0.8米处，焊接40*4热镀锌扁钢伸出防水防潮层不小于1m，以备做人工接地体使用，砼施工前与土建做好工序交接记录。
使用的引下线钢筋端头，砼施工前用红漆做好标识，不少于100mm长标识带，然后绘制在图纸上，下一步施工按照图纸标识及现场标识进行焊接。
2）主体施工至一层顶板时，在楼体转角外围，根据设计要求焊接2处接地测试卡，距地0.5m处按图用40*4热镀锌扁钢自柱筋引出，设置测试卡；外墙保温完成后，安装86#铁线盒将测试点连接在盒内，进行保护，并设置带接地标示的盖板，颜色安装由甲方与施工方共同确定。
目录一、编制依据 0二、工程概况 0三、作业工期 (1)四、作业前应做的准备 (2)五、作业程序、方法和要求 (2)六、作业过程中见证点（W)和停工待检点（H)的设定 (6)七、作业结果的检查、验收和质量标准 (6)八、安全、文明施工措施 (6)九、危险源辩识、风险评价、控制措施(见下表） (7)十、质量通病预防与强制性条文执行措施 (8)一、编制依据1．乐化110kV变电站新建工程全站防雷接地施工图（南供设计院）。
2．《电气装置安装工程接地装置施工及验收规范》（GB50169-2006) 3．《电气装置安装工程电气设备交接试验标准》（GB50150-2006）4．《电气装置安装工程质量检验及评定规程》(DL/T5161.1-5161。
17-2002）5．公司三整合体系文件和本工程施工组织设计6．关于印发《国家电网公司十八项电网重大反事故措施》（修订版）的通知（国家电网生技〔2012〕352号）7．《国家电网公司输变电工程标准工艺（一）施工工艺手册》《国家电网公司输变电工程标准工艺（二)施工工艺示范光盘》《国家电网公司输变电工程标准工艺（三）工艺标准库》《国家电网公司输变电工程标准工艺（四）典型施工方案》8．关于印发《国家电网公司输变电工程达标投产考核办法》的通知（国家电网基建〔2011〕146号)9．关于印发《国家电网公司输变电优质工程评选办法》的通知（国家电网基建〔2011〕148号）二、工程概况本工程的接地装置按设计图纸的要求如下：以上接地装置用的钢材均要热镀锌处理，地下焊点要涂以KV导电防腐涂料。
本站接地电阻要求值应符合R≤0。
5Ω。
由于接触电势大，本工程要按设计要求采取均压措施,如设立帽檐式均压带,在操作区铺设鹅卵石及沥青混合物等.参加作业的人员组织分项负责人: 杜程安全负责人：徐俊技术负责人：周运林接地装置施工设负责人1人,电焊工3人，普工6人。
分项负责人应具有一定文化水平，能看懂图纸，领会设计意图，具有一定的施工经验，电焊工应经过专业培训并经考试合格，具有上岗证的人员担任。
名士华庭五号地工程（二标段）防雷接地及预留预埋施工方案编制人：审核人：审批人：编制单位：中建三局第三建设工程有限责任公司编制日期：2015年10月15日目录1.编制目的及适用范围 02.工程概况 02。
1工程建设概况 02.2工程基本情况 03。
编制依据 (1)3。
1设计图纸及说明 (1)3。
2标准图集 (1)3.3规范及施工组织设计 (1)4。
施工准备 (1)4。
1设备采用情况 (2)4。
2人员素质要求 (2)4.3生产准备 (2)5。
施工工艺流程 (2)5.1工艺流程 (2)5。
2主要施工内容 (2)5.3施工方法 (3)5。
4接地干线安装 (4)5.5防雷引下线暗敷设 (4)5.6避雷带安装 (4)5.7均压环安装 (5)5.8接地测试点安装 (5)5.9线管线盒套管预留预埋 (5)6.环境和职业健康安全控制 (7)7。
质量控制及检验控制 (7)7。
1施工过程质量控制 (7)7。
2施工质量检验控制 (9)8。
安全保障措施 (9)9.过程能力确认 (11)1.编制目的及适用范围为了在工程的施工全过程中科学组织施工，建立正常施工秩序，有计划地开展各部位分项工程的施工,及时做好各项施工准备工作，保证劳动力、材料和机具的及时供应及使用，保证施工的顺利进行及按时保质地完成施工任务，特制定本施工方案。
本方案仅适用于名士华庭五号地工程（二标段）工程防雷接地及预留预埋施工.2.工程概况2.1工程建设概况2.2工程基本情况南益·名士华庭五号地（二标段）施工总承包机电工程位于天津市塘沽区华庭路以东,福州道沿线以北。
本工程总建筑面积159314㎡：其中地上建筑面积116678.05㎡,包含1—3＃楼、12-16＃楼以及20-32＃楼的4栋高层住宅、10栋多层住宅、7栋商业。
高层住宅地上楼层数为15-33层；多层住宅地上楼层数为7—8层，地库建筑面积42635.95㎡,包含1-3#楼、12-16＃楼及20-25＃楼14栋住宅的地下1—2层以及二标段界限内的地库部分.防雷系统(高层及多层）: 利用∅10镀锌圆钢作为防直击雷的接闪器，明装在楼座屋顶采用避雷带沿女儿墙明敷，暗装避雷带敷设在保温层内，利用结构柱四根敷设在保温层内,利用结构柱四根∅16主筋作为防雷引下线，结构基础钢筋网作接地体.为防侧向雷击，高度超过45m及以上的外墙上金属构件、门窗等较大金属物应与防雷装置连接；钢构架和混凝土钢筋应相互连接,竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接；楼内水平敷设的金属管道及金属物应与防雷接地焊接，竖向敷设的金属管道及金属物的顶部和底部应与防雷装置连接。
