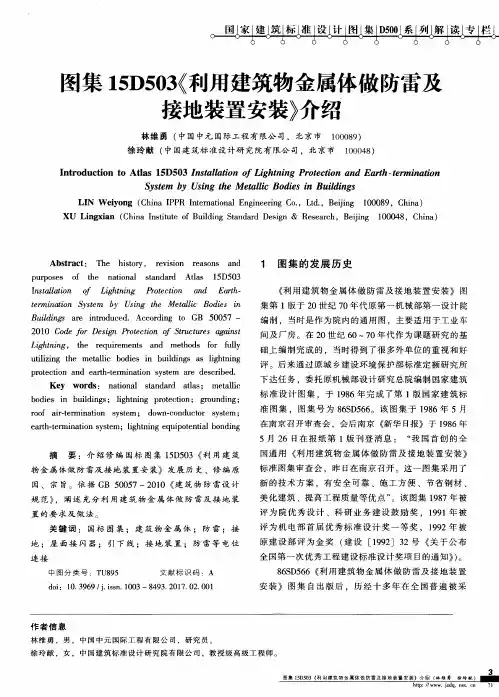

摘 要 ：介 绍 修 编 国 标 图 集 ｌ５Ｄ５０３ 《利 用 建 筑
物金 属 体 做 防 雷及 接 地 装 置 安 装 》 发展 历 史 、修 编 原
因 、 宗 旨 。依 据 ＧＢ ５００５７—２０１０ 《建 筑 物 防 雷 设 计
３ 堕塞 望 嫂 ！型 堡篁塑叁墨堡塑堕重墨堡 篓曼墨篓２坌塑 竺丝墨 堡竺
Ａｂｓｔｒａｃｔ： Ｔｈｅ ｈｉｓｔｏｒｙ， ｒｅｖｉｓｉｏｎ ｒｅａｓｏｎｓ ａｎｄ ｐｕｒｐｏｓｅｓ ｏｆ ｔｈｅ ｎａｔｉｏｎａｌ ｓｔａｎｄａｒｄ Ａｔｌａｓ １５Ｄ５０３
Ｉｎｓｔａｌｌａｔｉｏｎ ｏｆ Ｌｉｇｈｔｎｉｎｇ Ｐｒｏｔｅｃｔｉｏｎ ａｎｄ Ｅａｒｔｈ－
８６ＳＤ５６６ 《利 用 建 筑 物 金 属 体 做 防雷 及 接 地 装 置 安 装》 图集 自出版后 ，历 经 十多年 在全 国普遍 被 采
作 者 信 息 林 维 勇 ，男 ， 中 国 中元 国际 工 程 有 限 公 司 ，研 究 员 。
徐 玲 献 ，女 ， 中 国建 筑 标 准 设 计 研 究 院 有 限 公 司 ，教 授 级 高 级 工 程师 。
ｔｅｒｍ ｉｎａｔｉｏｎ Ｓｙｓｔｅｍ ｂｙ Ｕｓｉｎｇ ｔｈｅ Ｍ ｅｔａ ｌ ｌｉｃ Ｂｏｄｉｅｓ ｉｎ Ｂｕｉｌｄｉｎｇｓ ａｒｅ ｉｎｔｒｏｄｕｃｅｄ． Ａｃｃｏｒｄｉｎｇ ｔｏ ＧＢ ５００５７ —

括支架制安，不得另计。 ⑶在屋面保温层内敷设时，执行户内接地母线敷设定
额。
4
避雷网的敷设
5
6
7
三、避雷引下线的敷设 避雷引下线敷设可分为利用金属构件引下、沿建筑物构
筑物引下、利用建筑物主筋引下和断接卡子制作、安装。 工程量＝施工图设计长度×（1＋3.9％） 如钢结构的厂房利用其的钢柱做引下线时应套用“利用
钢管敷设时连接管箍之间的接地跨接线已包含在配管 定额之内，不应重复计算。
22
钢筋混凝土柱子上安装的接地电阻测量板可套一处接 地跨接线定额。定额内一处跨接线已含0.459㎏镀锌 扁钢，故不得再另计测量板的主材费。
测试板作箱体的话，箱体另计。
23
《建筑物防雷设计规范》GB50057: 当利用混凝土内钢筋、钢柱作为自然引下线并同时采
解：［ 350×(2－1)]/4 =88
18
五、接地极的制作安装：“根” 接地极制作安装以“根”为计量单位。其长度按设计
长度计算，设计无规定时，每根按2.5m计算。若设 计有管帽时，管帽另按加工计算。 P542
19
六、均压环的敷设：“10m” 均压环敷设以“m”为单位计算，焊接时按两根筋
33
二、计算综合基价合计 解：一、工程量的计算 1、屋顶避雷网敷设 （30+11）×2 ×1.039＝85.2m 2、引下线的敷设φ8 （4.5 × 5+0.6+0.45-1.8）×2 ×1.039＝ m
34
3、接地母线 （0.8+3+10+1.8）×2 ×1.039＝ m 4、接地极安装 2 ×3＝6根 5、断接卡子安装 2个 6、接地极接地电阻测试 2组
用基础接地体时，可不设断接卡，利用钢筋作引下线 时应在室内外的适当地点设若干连接板，该连接板可 供测量、接人工接地和作等电位连接用。 当仅利用钢筋作引下线并采用埋于土壤中的人工接地 体时，应在每根引下线上于距地面不低于0.3m处设 接地体连接板。采用埋于土壤中的人工接地体时应设 断接卡子，其上端应与连接板或钢柱焊接。

04 防雷接地施工工艺
CHAPTER
施工前的准备
技术准备
熟悉施工图纸，了解防 雷接地系统的设计要求 和相关规范，进行必要
的技术交底。
材料准备
根据施工需要，准备足 够的防雷接地材料，如 镀锌扁钢、圆钢、降阻
剂等。
工具准备
准备齐全的施工工具和 测试仪器，如电锤、电 焊机、接地电阻测试仪
等。
安全准备
确保施工现场安全，设 置安全警示标志，配备 必要的安全防护用品。
05 防雷接地维护与管理
CHAPTER
日常维护与保养
接地电阻检测
定期检查接地电阻，确保接地系统正常工作 。
外观检查
定期对防雷接地系统进行外观检查，发现损 坏或老化部件及时更换。
防雷设施清洁
保持防雷设施的清洁，避免积尘导致性能下 降。
避雷针校准
确保避雷针处于垂直状态，如有偏移需及时 调整。
定期检测与维修
防雷接地设备的种类与规格
接地棒
接地线
接地棒是用于插入地下的金属导体， 一般采用镀锌或不锈钢材质，根据不 同的土壤条件和接地电阻要求选择不 同规格的接地棒。
接地线是连接接地极和设备的导线， 一般采用多股铜芯线或铝芯线，根据 设备的接地要求选择不同规格的接地 线。
接地极
接地极是埋设在地下的金属导体，一 般采用镀锌钢管或圆钢，根据土壤导 电性能和接地电阻要求确定接地极的 长度和数量。
土壤等措施降低电阻。
避雷针倾斜
定期检查避雷针状态，发现倾斜及时 校正，并分析倾斜原因，采取相应措
施防止再次倾斜。
防雷元件失效
及时更换失效的防雷元件，并分析原 因，采取相应措施防止再次失效。
接地线断裂
定期检查接地线，发现断裂及时修复 ，并分析断裂原因，采取相应措施防 止再次断裂。

２．从首层起，每三层 利 用 结 构 圈 梁 水 平 钢 筋 与 引 下 线 焊 接 成 均 压 环。
所有引下线、建筑物内的金属结构和金属物体等与均压环连接。
３．从距地３０ ｍ 高度起， 每 向 上 三 层， 在 结 构 圈 梁 内 敷 设 一 条 ２５ ｍ ｍ ×
４ｍ ｍ 的扁钢与引下线焊成一环形水平避雷带，以防止侧向雷击，并将金属
八、防雷及接地装置设计施工安装图集
防雷及接地装置设计施工安装图集
图名 电气设备接地安装方法 （１） 图号
Ｄ Ｑ ８ －１
说 明 １． 电 动 机 接 线 盒 内 有 接 地 端 子 需 要 做 接 地 连 接 。 ２． 变 压 器 接 地 线 与 接 地 干 线 连 接 部 分 应 采 用 螺 栓 连 接 ３．每个电气装置 的 接 地 应 以 单 独 的 接 地 线 与 接 地 干 线 相 连 接， 不 得 在 一个接地线中串接几个需要接地的电气装置。
说 明 １．在建筑物的屋 顶 上 安 装 单 支 或 三 叉 避 雷 针，避 雷 针 通 常 安 装 在 房 角处，用膨胀螺栓安装避雷针，并用铜带进行连接及作接地引下线，接地 引下线也可选用结构钢筋引下。 ２．屋顶上金属物 体 要 与 接 地 线 连 接， 避 雷 针 安 装 数 量 由 工 程 设 计 决 定。 ３．接地铜带固定点间距为１ ｍ 。
螺栓 螺母 垫圈
型号及规格 见工程设计 见工程设计 见工程设计 钢板１８０ ×２５０ ×１６０δ＝１．５ ２５ ×２５ ×３ Ｌ ＝９０ 见工程设计 见工程设计 钢板１７４ ×１００ ×３ Ｍ４ ×１５ 镀锌 Ｍ１０ ×３０ 镀锌 Ｍ１０ 镀锌 Φ１２ 镀锌
·６５３ ·
防雷及接地装置设计施工安装图集
针全高

❖基础梁和立柱钢筋（引下线）焊接也执行柱主筋与圈 梁钢筋焊接。
21
七、接地跨接线的安装 ❖ 指接地母线遇有障碍需跨接时相连接的连接线或利用
金属构件、金属管道作为接地线时，需要焊接的连接 线。
▪ 如易燃气体管道法兰盘之间的连接。 ▪ 伸缩缝 ▪利用地下管道作为接地母线，法兰处要做接地跨接 ▪吊车钢轨作为接地母线，两钢轨的跨接。
30
❖ 半导体少长针消雷装置是按生产厂家供应成套装置， 现场吊装、组合。接地引下线及接地电阻试验另套相 应定额。
31
防雷装置示例
32
例： 一、工程概况
某饲料厂主厂房，房顶的长和宽分别为30m和 11m，层高4.5m，共五层，女儿墙高度0.6m， 室内外高差0.45m，女儿墙顶敷设Ф8镀锌圆钢避 雷带， Ф8镀锌圆钢引下线自两角引下，在距室外 自然地坪1.8m处断开，在距建筑物3m处，设3根 2.5m长∠ 50×5角钢接地极两组，打入地下 0.8m，顶部用-40×4镀锌扁钢连通，在引下线 断接卡子处和引下线连接。
13
四、接地母线的敷设
❖挖填土不用另算
❖接地母线敷设，按设计长度以“m”为计算单位， 其长度按施工图设计的水平和垂直长度另加3.9 ％的附加长度计算。计算主材费时另加规定的损 耗率。
工程量＝施工图设计长度×（1＋3.9％）
14
❖ 户内接地母线敷设包括打洞、埋卡子、敷设、焊接、 油漆等工作内容。卡子的水平距离为1米，垂直方向 1.5米，穿墙时用Φ40×400钢管保护，每10米综 合入一个保护管，卡子及钢管费已计入定额之内，不 得另计。
35
二、套定额
序 定额编 号号 1 22 23 24 25 26 2-
项目名称
屋顶避雷网敷设φ8 引下线的敷设φ8 接地母线-40×4

避雷带及引 下 线的敷 设
首先在女儿墙上埋设支架，间距1 m， 转角处为0.5 m，然后将避雷带与扁 钢支架焊为一体，如右图所示。
引下线在墙上明敷设与避雷带敷设基本相同，也是在墙上 埋好扁钢支架之后再与引下线焊接在一起，如下图 (a)所示。
避雷带及引下线的 连接均用搭接焊接， 搭接长度为扁钢宽 度的2倍。引下线断 接卡子的安装如下 图 (b)所示。
二、防雷平面图和立面图
绕建筑物一周埋设，其接地电阻不大于10Ω。施工 后达不到要求时，可增设接地极。
1. 施工采用国家标准图集D562，D563，并应与土 建密切配合。
1.接闪器、引下线的设置
下页图 (a)、(b)、(c)可知，该住宅建筑设置的接闪器为 避雷带，避雷带沿屋面四周女儿墙敷设，支持卡子间距 为1 m。在西面和东面墙上分别敷设两根引下线(25×4扁 钢)，与埋于地下的接地体连接，引下线在距地面1.8 m 处设置引下线断接卡子。引下线支架间距1.5 m。
建筑防雷接地工程图
建筑物防雷接地工程图包括防雷工程图和接地 工程图两部分。
下两页图为某住宅建筑防雷平面图和立面图， 图纸还附有施工说明。
一、施工说明
（1）避雷带、引下线均采用25×4的扁钢，需镀 锌或做防腐处理。 （2）引下线在地面上1.7 m至地面下0.3 m一段， 用50 mm硬塑料管保护。
（3）本工程采用25×4扁钢做水平接地体，
三、接地平面图
1
2 1 . 接 地 装 置 的 设 置
下页图知，接地体沿建筑
2.接地装置的安装
