发电厂电气部分试题

一、单选题1.我们把直接生产、转换和输配电能的设备称为（ c ）。

A.电气设备B.电力设备C.电气一次设备D.电气二次设备2.对一次设备起控制、保护、测量、监察等作用的设备称为（ b ）。

A.监控设备B.二次设备C.辅助设备D.主设备3.目前我国能源结构中担任主要电力任务的是（ b ）。

A.核电和水电B.火电和水电C.风力发电和潮汐发电D.核电和火电4.电气设备中的载流导体当通过电流时，除了发热效应以外，还有载流导体相互之间的作用力，称为（ c ）。

A.磁场力B.机械力C.电动力D.应力5.导体的发热主要来自（ d ）的热量。

A.磁滞发热B.涡流发热C.太阳照射D.导体电阻损耗6.主保护装置整定采用 0.5s 限时速断，断路器开断时间为0.08s，断路器燃弧持续时间0.01s，根据规范规定校验导体短路电流热效应的计算时间是下列哪项数值？（ c ）A. 0.08sB.0.5sC.0.58sD.0.59s7.同一电压等级的断路器中，触头行程最短的是（ c ）。

A.空气开关B.少油开关C.真空开关D.SF6开关8.SN4-10/600 断路器的额定电压是（ c ）。

A.4kVB.600kVC.10kVD.20kV9.高压断路器与隔离开关的作用分别是（ d ）。

A. 断路器切合空载电流，隔离开关切合短路电流B. 断路器切合短路电流，隔离开关切合空载电流C.断路器切合负荷电流，隔离开关切合空载电流D.断路器能切合短路电流，隔离开关能切合电压互感器、避雷器等小电流回路10.在6～20kV 电网中，为了测量三相电压，通常用下面哪种方式（ a ）。

A.三相五柱式电压互感器B.两台单相电压互感器接成不完全星形接线C.三相三柱式电压互感器D.Y/Δ连接的三台单相电压互感器11.中性点不接地系统中，三相电压互感器作绝缘监视用的辅助二次绕组的额定电压应选择为（ c ）。

C. D. 100 V 312.三绕组电压互感器的辅助二次绕组是接成（ a ）。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80%12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离?( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

《发电厂电气部分》一、填空题：1、从生产到供给用户使用一般要经过发电、变电、输电、配电和用电几个环节。

2、用电设备一般允许电压有±5%的变动范围。

3、电力系统供电电压或电流的标准波形应是正铉波。

4、我国低压380V/200V三相四线制系统，中性点直接接地。

5、支柱绝缘子应按安装地点和额定电压选择，并进行短路动稳定校验。

6、电气设备最高允许电压必须高于或等于所在电网的最高运行电压。

7、隔离开关的作用是①隔离电压②可接通或断开很少电流③可与断路器配合完成倒闸操作。

8、水电厂电气主接线可不设发电机电压母线，多采用发电机－变压器单元接线或扩大单元接线。

9、发电厂用来向电力系统输送电能的变压器称为主变压器；用于沟通两个升高电压等级并可相互交换功率的变压器称为联络变压器；只供发电厂本身用电的变压器称为厂用变压器。

10、电力系统中电气设备的绝缘会受到两种过电压的危害，一种是外部过电压又叫大气过电压，是由雷电活动引起的过电压，另一种是内部过电压，是由开关操作和系统故障引起的过电压。

11、电力网是连接发电厂和用户的中间环节。

12、我国电力系统的额定频率是50H Z，对大型电力系统频率的允许范围为50±0.2H Z，对中小型电力系统频率的允许范围为50±0.5H Z。

13、变压器二次绕组供电给较长的高压输电线路时，其额定电压应比相应线路的额定电压高10%，供电给较短的输电线路时，其额定电压比相应线路的额定电压高5%。

14、在中性点不接地系统中发生单相接地时，系统三个线电压对称性不变非故障相电压升高√3倍。

15、母线截面积选择有两种方法：①按最大长期工作电流选择②按经济电流密度选择。

16、穿墙套管应按安装地点、额定电压和额定电流选择，并按短路条件进行动、热稳定校验。

17、电流互感器的接线方式有：单相式、不完全星形接线、两相差接线、三相星形接线等四种。

18、角形接线运用于最终进出线回路3～5回的110KV及以上的配电装置，特别是水电站中应用较多。

《发电厂电气部分》期末考试试卷及答案、填空题（每题2分，共20 分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2. 火力发电厂的能量转换过程是：燃料的化学能-> 热能->机械能-> 电能。

3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。

4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。

5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9. 有汇流母线的接线形式可概括地分为—单母线_和_双母线—两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时，不影响其他支路供电，则可米用（C ）。

A. 内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2 双母线接线采用双母线同时运行时，具有单母线分段接线特点（D ）。

A.因此，双母线接线与单母线分段接线是等效的B. 但单母线分段接线具有更大的运行灵活性C. 并且两者的设备数量一样D. 但双母线接线具有更大的运行灵活性 3经技术经济比较 ,我国有关设计技术规程中规定 ,当发电机电压为 10.5KV 时 , 对于容量为 （ D ）的机组 ,其高压厂用电电压可采用 3KV 。

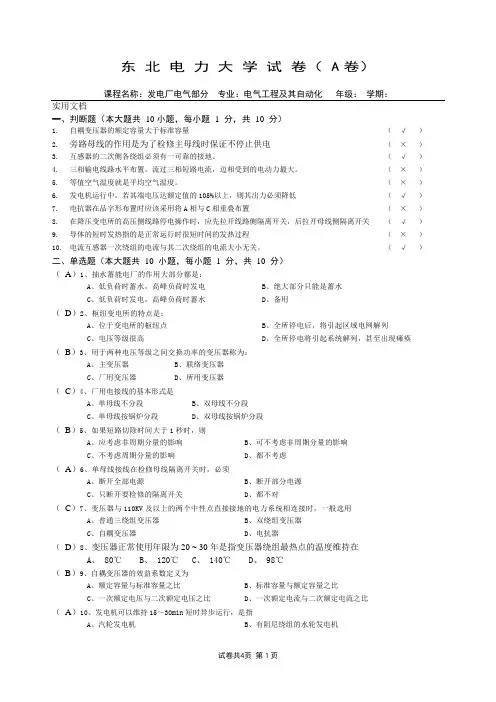

课程名称：发电厂电气部分专业：电气工程及其自动化年级：学期：实用文档一、判断题（本大题共10小题，每小题 1 分，共10 分）1.自耦变压器的额定容量大于标准容量（√）2.旁路母线的作用是为了检修主母线时保证不停止供电（×）3.互感器的二次侧各绕组必须有一可靠的接地。

（√）4.三相输电线路水平布置，流过三相短路电流，边相受到的电动力最大。

（×）5.等值空气温度就是平均空气温度。

（×）6.发电机运行中，若其端电压达额定值的105%以上，则其出力必须降低（√）7.电抗器在品字形布置时应该采用将A相与C相重叠布置（×）8.在降压变电所的高压侧线路停电操作时，应先拉开线路侧隔离开关，后拉开母线侧隔离开关（√）9.导体的短时发热指的是正常运行时很短时间的发热过程（×）10.电流互感器一次绕组的电流与其二次绕组的电流大小无关。

（√）二、单选题（本大题共10 小题，每小题 1 分，共10 分）（A）1、抽水蓄能电厂的作用大部分都是：A、低负荷时蓄水，高峰负荷时发电B、绝大部分只能是蓄水C、低负荷时发电，高峰负荷时蓄水D、备用（D）2、枢纽变电所的特点是：A、位于变电所的枢纽点B、全所停电后，将引起区域电网解列C、电压等级很高D、全所停电将引起系统解列，甚至出现瘫痪（B）3、用于两种电压等级之间交换功率的变压器称为：A、主变压器B、联络变压器C、厂用变压器D、所用变压器（C）4、厂用电接线的基本形式是A、单母线不分段B、双母线不分段C、单母线按锅炉分段D、双母线按锅炉分段（B）5、如果短路切除时间大于1秒时，则A、应考虑非周期分量的影响B、可不考虑非周期分量的影响C、不考虑周期分量的影响D、都不考虑（A）6、单母线接线在检修母线隔离开关时，必须A、断开全部电源B、断开部分电源C、只断开要检修的隔离开关D、都不对（C）7、变压器与110KV及以上的两个中性点直接接地的电力系统相连接时，一般选用A、普通三绕组变压器B、双绕组变压器C、自耦变压器D、电抗器（D）8、变压器正常使用年限为20 ~ 30年是指变压器绕组最热点的温度维持在A、 80℃B、 120℃C、 140℃D、 98℃（B）9、自耦变压器的效益系数定义为A、额定容量与标准容量之比B、标准容量与额定容量之比C、一次额定电压与二次额定电压之比D、一次额定电流与二次额定电流之比（A）10、发电机可以维持15～30min短时异步运行，是指A、汽轮发电机B、有阻尼绕组的水轮发电机课程名称：发电厂电气部分 专业：电气工程及其自动化 年级： 学期：实用文档C 、无阻尼绕组的水轮发电机D 、都不对三、填空题（本大题共14小题，每空 1 分，共 20 分）1. 直接生产、转换和输配电能的设备称为电气（ 一次设备 ）2. 对电气主接线的基本要求是（可靠性）、（灵活性）和（经济性）。

一、单项选择题1.根据对电气主接线的基本要求,设计电气主接线时首先要考虑( )A.采用有母线的接线形式B.采用无母线的接线形式C.尽量降低投资、少占耕地D.保证必要的可靠性与电能质量要求2、电压互感器的一次额定电压应等于( )A、100或100/3伏B、1003或×1003伏C、所在电网的额定电压D、100或2×100伏3、输电线路送电的正确操作顺序为( )A、先合母线隔离开关,再合断路器,最后合线路隔离开关B、先合断路器,再合母线隔离开关,最后合线路隔离开关C、先合母线隔离开关,再合线路隔离开关,最后合断路器D、先合线路隔离开关,再合母线隔离开关,最后合断路器4、线路隔离开关的线路侧,通常装有接地闸刀开关,其主要作用就是当线路停电之后,合入接地刀闸,将它作为( )使用。

A、防雷接地B、保护接地C、工作接地D、三相短路接地线5、在110kV及以上的配电装置中,下述哪种条件下可采用多角形接线?( )A、出线不多且发展规模不明确B、出线不多但发展规模明确C、出线多但发展规模不明确D、出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A、跨距B、长期允许电流C、相间距离D、三相短路时的冲击电流7、装设分段电抗器的作用就是( )A、限制母线回路中的短路电流B、改善母线的电压质量C、吸收多余的无功功率D、改进用户的功率因数8、在交流电路中,弧电流过零值之后,电弧熄灭的条件就是( )。

A、弧隙恢复电压<弧隙击穿电压B、弧隙恢复电压=弧隙击穿电压C、弧隙恢复电压>弧隙击穿电压D、减少碰撞游离与热游离9、对厂用I类负荷的供电方式就是( )A、一般由一个电源供电B、应由两个独立电源供电,备用电源采用手动切换方式投入C、应由两个独立电源供电,一个电源消失后,另一个电源要立即自动投入D、在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度就是( )℃。

A、70 B、98C、200D、30011、为保证发电厂厂用低压单个或成组电动机可靠启动,要求厂用母线电压不低于额定电压的( ) A、50 B、60% C、70% D、80%12.由于发电厂厂用电一般采用可靠性高的成套配电装置,因而其高、低压母线应采用( ) A 双母线接线 B.桥形接线 C.双母线带旁路母线接线 D.单母线或单母线分段接线13.安全净距就是配电装置处于何种电压或内部过电压时,其空气隙均不会被击穿的最小距离?( ) A.平均电压 B.额定电压 C.最高工作电压 D.最低工作电压14.屋内配电装置与屋外配电装置就是按( )A.电气设备安装场所的不同区分的B.电气设备安装方式的不同区分的C.电气设备型号的不同区分的D.电气设备尺寸的不同区分的15.将所有电气设备都安装在地平面的基础之上或者设备的支架上,各种电气设备基本上布置在同一水平面上的室外配电装置,称为( )A.低型配电装 B.中型配电装置C.半高型配电装置 d 高型配电装置二.填空题(每空1分共20分)1在多角形接线中,检修一台断路器时,多角形接线变成___________,可靠性降低。

发电厂电气部分-题库1、1.在电气安全方面电工作业人员有哪些职责?答案：在电气安全方面电工作业人员应熟记并自觉地履行以下各项职责：(1)无证不准上岗操作；如果发现非电工人员从事电气操作，应及时制止，并报告领导。

(2)严格遵守有关安全法规、规程和制度，不得违章作业。

(3)对管辖区电气设备和线路的安全负责。

(4)认真做好巡视、检查和消除隐患的工作，并及时、准确地填写工作记录和规定的表格。

(5)架设临时线路和进行其他危险作业时，应完备审批手续，否则应拒绝施工。

(6)积极宣传电气安全知识，有权制止违章作业和拒绝违章指挥。

2、2.变电所常见的事故是什么原因引起的?答案：变电所常见的事故一般是由以下原因引起的：(1)误操作。

(2)继电保护装置出现“三误”(误碰、误接线、误整定)。

(3)开关机构失灵、接点发热、瓷瓶闪络。

(4)开关、电流互感器、电压互感器或电容器发生爆炸。

(5)电缆绝缘损坏。

(6)室内设备用于室外而损坏。

3、3.变、配电所突然断电应如何处理?答案：变、配电所一旦突然断电，应按以下步骤进行处理：首先拉开有关电源开关，然后对变、配电所内部设备和进线端巡视检查一遍。

如果确认断电原因非本所引起，可采取以F措施：(1)双电源受电时，按倒闸操作的有关规定，切换备用电源受电；如果是单电源受电，可与供电局联系，等候来电。

(2)如果发现本所设备有故障迹象，应迅速拉开有关的断路器和刀闸，断开故障设备，检查电源开关拒动原因，并立即报告供电局。

在未断开或无法断开故障设备时，不得启用备用电源。

(3)所内若有小发电机组，可启动小发电机，但绝对禁止向系统倒送电。

4、4.对变电所的所用电有哪些安全要求?答案：对变电所的所用电有以下安全要求：(1)为了提高变电所所用电的可靠性，35千伏及其以上变电所，凡是用交流电操作的，宜装两台所用变压器：一台装在10千伏母线上，另一台装在35千伏进线上。

一般变电所也可只装一台所用变压器。

(2)当发生事故，正常照明电源被切断时，应急照明应能自动投入，改由蓄电池或其他完好独立的电源供电。

发电厂电气部分考试题
一、选择题
1. 下列哪个是一个光伏发电系统中常用的电气设备？
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
2. 发电厂中用于将交流电转化为直流电的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
3. 发电厂中用于将直流电转化为交流电的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
4. 发电厂中常用的用于保护电气设备免受过电流损害的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
5. 以下哪个是发电厂中常见的电气部分故障？
A. 短路故障
B. 水压故障
C. 温度过高故障
D. 电池放电故障
二、填空题
6. 发电厂中交流电的频率通常为______Hz。

7. 在一个光伏发电系统中，光伏电池板将太阳能转化为直流电，逆变器将直流电转化为交流电。

三、简答题
8. 请简要介绍一下发电厂电气系统的工作原理。

9. 光伏发电系统中常见的问题有哪些？请列举并简要解释。

10. 发电厂电气部分的安全措施有哪些？请列举并简要解释。

写在结尾：
希望以上考试题目能够帮助你巩固对发电厂电气部分的知识。

做好发电厂电气部分的工作对确保电力供应的稳定和安全非常重要。

祝你顺利通过考试！。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

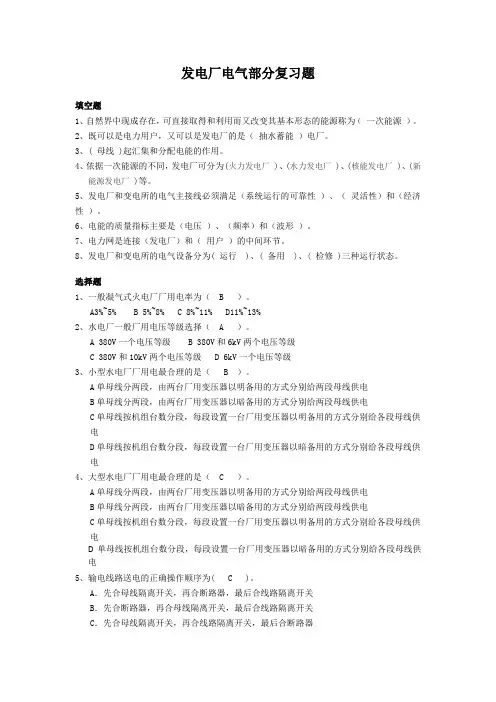

发电厂电气部分复习题填空题1、自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为（一次能源）。

2、既可以是电力用户，又可以是发电厂的是（抽水蓄能）电厂。

3、( 母线 )起汇集和分配电能的作用。

4、依据一次能源的不同，发电厂可分为(火力发电厂 )、(水力发电厂 )、(核能发电厂 )、(新能源发电厂 )等。

5、发电厂和变电所的电气主接线必须满足（系统运行的可靠性）、（灵活性）和（经济性）。

6、电能的质量指标主要是（电压）、（频率）和（波形）。

7、电力网是连接（发电厂）和（用户）的中间环节。

8、发电厂和变电所的电气设备分为( 运行 )、( 备用 )、( 检修 )三种运行状态。

选择题1、一般凝气式火电厂厂用电率为（ B ）。

A3%~5% B 5%~8% C 8%~11% D11%~13%2、水电厂一般厂用电压等级选择（ A ）。

A 380V一个电压等级B 380V和6kV两个电压等级C 380V和10kV两个电压等级D 6kV一个电压等级3、小型水电厂厂用电最合理的是（ B ）。

A单母线分两段，由两台厂用变压器以明备用的方式分别给两段母线供电B单母线分两段，由两台厂用变压器以暗备用的方式分别给两段母线供电C单母线按机组台数分段，每段设置一台厂用变压器以明备用的方式分别给各段母线供电D单母线按机组台数分段，每段设置一台厂用变压器以暗备用的方式分别给各段母线供电4、大型水电厂厂用电最合理的是（ C ）。

A单母线分两段，由两台厂用变压器以明备用的方式分别给两段母线供电B单母线分两段，由两台厂用变压器以暗备用的方式分别给两段母线供电C单母线按机组台数分段，每段设置一台厂用变压器以明备用的方式分别给各段母线供电D单母线按机组台数分段，每段设置一台厂用变压器以暗备用的方式分别给各段母线供电5、输电线路送电的正确操作顺序为( C )。

A．先合母线隔离开关，再合断路器，最后合线路隔离开关B．先合断路器，再合母线隔离开关，最后合线路隔离开关C．先合母线隔离开关，再合线路隔离开关，最后合断路器D．先合线路隔离开关，再合母线隔离开关，最后合断路器6、各类安全距离在国家颁布的有关规程中均有规定。

发电厂电气部分试卷一、多项选择题1. 频率为50赫兹的交流电的周期是（C）。

A.0.02B.0.2SC.0.02S2. 在三角形（△形）接法中，线电流是相电流的（C）倍。

A.1B.根号2C.根号33. 在交流电路中，电流超前电压90º，是属于哪一种电路？（C）A.纯电阻B.纯电感C.纯电容4. 在星形（Y形）接法中，线电压是相电压的（C）。

A.相等B.根号2 倍C.根号3倍5. 在交流电路中，电流比电压滞后90º，是属于哪一种电路？（B）A.纯电阻B.纯电感C.纯电容6. “禁止合闸，有人工作！”标示牌（A）。

A.红字B.白字C.黑字7. 交流电在1秒钟内循环变化的周数称为（B）。

A.周期B.频率C.赫兹8. 在一电路中，总电阻R=R1+R2+R3，这样的电路是什么电路？（A）。

A.串联B.并联C.混联9. 避雷器必须垂直安装，倾斜角不应大于（C）。

A.50 ºB.10 ºC.15º10. 在交流电路中，电流和电压同相位的是属于哪一种电路？（A）A.纯电阻B.纯电感C.纯电容11. 判定磁场中通电导线受力方向的定律是（B）。

A.右手螺旋定则B.左手定则C.右手定则12. 电源将单位正电荷由电源负极移到电源正极所做的功称为（B）。

A. 电位B. 电动势C. 电压13. 母线中C相相色漆应涂漆成（C）。

A.黄色B.绿色C.红色14. 10千伏设备不停电时的安全距离为（C）。

A.0.35mB.0.4mC.0.7m15. 变压器采用多跟导线并绕的线圈，换位的目的是（C）。

A.减少导线的涡流损耗B.降低短路电压C.减少电势差引起的导线损耗D.改善对地电容16. 交流电路中，表示无功功率的功率计算式是（C）。

A.U·IB.U·IcosØC. U·IsinØ17. 判断通电导线周围的磁场方向和通电线圈的磁场方向的定律是（A）。

发电厂变电站电气部分作业题一、单项选择题1.电压互感器的一次绕组并联于被测回路的电路之中, 其二次额定电压通常为( ) 伏。

A.100 或100/ 3B.100 或 3 100C.100 或100/ 2D.100 或 2 1002.引出线停电的操作顺序是依次拉开断路器、( )A.线路侧隔离开关和母线侧隔离开关B. 母线侧隔离开关和线路侧隔离开关C. 断路器控制回路电源和母线侧隔离开关D. 断路器控制回路电源和线路侧隔离开关3.如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( )A. 内桥接线B. 单母线带旁路接线C. 双母线接线D. 单母线分段接线4.在倒母线操作过程中, 若备用母线充电成功,则应该( ) 以保证两组母线等电位。

A. 保持母联断路器两侧的隔离开关状态不变B. 切断母联断路器的控制回路电源C. 切断母联断路器两侧隔离开关的操作电源D. 快速将所有支路倒换至备用母线5.经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( ) 的机组, 其高压厂用电电压可采用3KV。

A.100MW 及以下B.100 ～300MWC.25MW 以下D.60MW 及以下6.配电装置的选择, 通常要进行技术经济比较确定。

一般( ) 电压等级宜采用屋内配电装置。

A.35KV及以下B.35KV 及以上C.10KV 及以上D.110KV 及以下7.电气设备的动稳定电流应不小于通过该电气设备的最大( ) 电流。

A. 三相冲击短路B. 冲击短路C. 三相短路D. 持续工作8.减小矩形母线应力的最有效方法是( )A. 改变母线的布置B. 增大母线截面C.减少同一相中两个相邻绝缘子间的距离D.增加母线相间距离9.为减小某一线路短路时对其他线路的影响, 一般要求在限流电抗器后发生短路时, 限流电抗器前的残余电压不小于网络额定电压的( )A.80%B.70%C.60%D.50%10.当断路器处在合闸位置时, 断路器的位置指示信号为( )A. 红灯闪光B. 绿灯闪光C.红灯发平光D. 绿灯发平光A.单机容量为 125MW 以上， 发电厂总装机容量在 1000MW 及以上， 连接系统的电压为 220kV 及以上B.单机容量在 200MW 以上， 发电厂总装机容量在 1000MW 及以上，连接系统的电压为 330kV 及以上 C.单机容量在 300MW 以上， 发电厂总装机容量在 1000MW 及以上， 连接系统的电压为 220kV 及以上11. 图示转换开关 SM 处于位置“ I ”时接通的触点为 ( )A.1－3,5－7B. 2－4,6－8C. 1－2,5－6D. 3－4,7－812. 决定变压器绝缘老化速度的关键因素是 ( )A. 氧化B. 温度C. 湿度D. 油中分解的劣化物13. 为避免变压器事故过负荷时绝缘老化过快 , 绕组最热点温度不得超过 ( )A.85℃B.98 ℃C.105 ℃D.140 ℃14. 对夹层绝缘或有机绝缘材料的设备 ,如果变流耐压试验后绝缘电阻比耐压试验前下降 ( ), 则 认为试品不合格。

第八章P241采用母管制供汽方式的发电机组控制方式通常为（）主控制室控制方式P241现代大型发电机组的控制方式一般为（）机炉电集中控制方式.P243二次接线图表示方法主要有归总式原理接线图、展开接线图和（）安装接线图.P243对一次设备进行测量、保护、监视、控制和调节的设备总称为（）二次设备.P243二次设备通过（）与一次设备相互关联电压互感器和电流互感器.P243有关的一次设备和二次设备一起画出，所有的电气设备都以整体的形式表示，且画有它们之间的连接回路，最符合这个描述的是（）A 归总式接线图B 展开接线图C 安装接线图D 屏后接线图AP246对归总式接线图的优缺点描述错误的是（）A 不能描述继电器之间接线的实际位置，不便于维护和调试B 没有表示出各原件内部的接线情况，如端子编号、回路编号等C 在一个图中能完整的表示出一次设备和二次设备，使我们对整套保护装置的工作原理有个整体概念D对于较复杂的继电保护装置，能够简单清晰表示，图形直观，易于看懂DP246根据各部分的功能不同可能会把具体的元件分解成若干部分的接线图是（）A 归总式接线图B 展开接线图C 安装接线图D 屏后接线图BP246展示在控制屏、继电保护屏和其他监控展台上二次设备布置情况的图纸是（）A 归总式接线图B 展开接线图C 屏面布置图D 屏后接线图CP247能表明配电屏内各二次设备引出端子之间的连接情况的是（）A屏面布置图 B 屏后接线图 C 端子排图 D 原理图BP248在设备接线中，对端子排的作用描述错误的是（）A 屏内设备相隔较远时的连接B 屏内设备与屏外设备之间的连接C 不同屏设备之间的连接D 屏内外大功率导体和设备连接DP248相对编号法主要用于（）A 归总式接线图B 展开接线图C 屏后接线图D 屏面布置图CP250断路器的合闸和跳闸回路是按（）设计的。

短时通电P250断路器在操作完成后，应迅速自动断开合闸或跳闸回路以免（）烧坏线圈。

《发电厂电气部分》练习题及答案一、填空题1、按照获得能源的方法不同，能源分为一次能源、二次能源。

2、按照被利用程度不同，能源分为常规能源、新能源。

3、按照能否再生，能源分为可再生能源、非再生能源。

4、电能是二次（一次/二次）能源。

5、发电厂是将各种一次能源转变成电能的工厂。

6、火电厂能量的转换过程：燃料的化学能→热能→机械能→电能。

7、水力发电厂的能量转换过程：把水的位能和动能转换成电能的工厂。

8、电气一次设备是指直接生产、转换和分配电能的一次设备。

9、电气二次设备是指：对一次设备进行监察、测量、控制、保护、调节的设备。

10、电气主接线是指由电气设备通过连接线，按其功能要求组成接受和分配电能的电路。

二、问答题1、电能的特点是什么？答：（1）便于大规模生产和远距离输送（2）方便转换与易于控制（3）损耗小（4）效率高（5）无气体和噪声污染2、按照发电厂装机容量不同，发电厂可以分为哪几类？答：①小容量发电厂：指装机容量在100MW范围内的发电厂②中容发电厂：指装机容量在100-250MW范围内下的发电厂③大中容量发电厂：指装机容量在250-1000MW范围内的发电厂④大容量发电厂：指装机容量在1000MW及其以上的发电厂3、火电厂的特点答：(1)布局灵活，装机容量的大小可按需要决定。

(2)一次性建造投资少，仅为同容量水电厂的一半左右。

(3)火电厂耗煤量大，其单位电量发电成本比水电厂要高出3～4倍。

(4)火电厂动力设备繁多，发电机组控制操作复杂。

(5)大型发电机组由停机到开机并带满负荷需要几小时到十几小时乃至几十小时，并附加耗用大量燃料。

(6)火电厂担负急剧升降的负荷时，必须付出附加燃料消耗的代价。

(7)从经济性和供电可靠性考虑，火电厂应当尽可能担负较均匀的负荷。

(8)火电厂对空气和环境的污染大。

4、水电厂的特点答： (1)可综合利用水能资源；(2)发电成本低、效率高；(3)运行灵活；(4)水能可储蓄和调节；(5)不污染环境；(6)建设投资较大，工期较长；(7)建设和生产都受到河流的地形、水量及季节气象条件限制；(8)由于水库的兴建，淹没土地，移民搬迁，给农业生产带来一些不利，还可能在一定程度破坏自然界的生态平衡。

发电厂电气部分模拟题一、填空题：1.导体正常最高允许温度一般不超过 70 ℃，提高导体长期允许电流的方法有 减小 导体电阻， 增大 导体换散面积，以及 提高 导体的换热系数。

2.线路电抗器主要用来限制 馈线 支路的短路电流，加装出线电抗器不仅能够 限制短路电流 ，而且可以维持 母线上较高的剩余电压3.发电厂厂用电源包括 工作电源 和 备用电源 ，对单机容量在200MW 以上的发电厂，还应考虑设置 启动电源 和 事故保安电源 。

4.选择电器设备的一般条件是按 正常工作 ，并按 短路状态校验 。

5.扩散去游离的三种形式是由 浓度扩散 、 温度扩散 、 高速冷气吹弧 。

6.断路器开断电路时，熄弧条件为()()d r U t U t ， 介质强度 恢复电压大于 系统电源恢复电压。

7.决定发电机容许运行范围的四个条件是① 原动机输出功率极限 ;② 发电机的额定兆伏安数 ；③ 发电机的磁场和励磁机的最大励磁电流 ；④ 进相运行时的稳定度 。

8.发电机额定工作状态的特征是有功负荷、电压、功率因数、频率及冷却介质温度都是额定值。

9.判断变压器绝缘老化程度的两个指标是电气强度和机械强度。

10.电压互感器的误差与运行参数二次负载、功率因数和 一次电压有关。

11.导体短时发热的特点是：发热时间很短，发出的热量_来不及向周围介质散布，因此基本上是一个_绝热过程_。

即导体产生的热量全部用于使导体温度升高。

二、简答题：1.什么是厂用电动机的自起动?为什么要进行自起动校验?厂用电系统中运行的电动机，当断开电源或厂用电压降低时，电动机转速就会下降，甚至会停止运行，这一转速下降的过程称为惰性。

若电动机失去电压以后，不与电源断开，在很短时间（一般在0.5-1.5s）内，厂用电压又恢复或通过自动切换装臵将备用电源投入，此时，电动机惰性尚未结束，又自动启动恢复到稳定运行状态，这一过程称为电动机的自启动。

若参加自启动的电动机的数量多、容量大时，启动电流过大，可能会使厂用母线及厂用电系统电压下降，甚至引起电动机本身发热，这些数值如果超过允许指标，将危及厂用系统的稳定运行和电动机的安全与寿命，因此必须进行电动机自启动校验。

填空1．按输出能源分,火电厂分为凝汽式电厂和。

答：热电厂变为的工厂，称为发电厂。

答：电能3.水电厂可分为、引水式水电厂和混合式水电厂。

答：堤坝式水电厂4.核电厂的系统由核岛和组成。

答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。

答：一次能源6.由一次能源经加工转换的另一种形态的能源。

答：二次能源7.火力发电厂的能量转换过程为。

答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。

答：水的位能→动能→机械能→电能9.水电站所用的发电机为。

答：水轮发电机10.火力发电厂所用的发电机为。

答：汽轮发电机12.既可以是电力用户，又可以是发电厂的是电厂。

答：抽水蓄能电厂13. 是变换和分配电能的设备。

答：变压器14. 可将高电压变为低电压。

答：电压互感器15. 是限制短路电流的设备。

答：电抗器16.通常把生产、变换、输送、分配和使用电能是设备称为。

答：一次设备17.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。

答：二次设备18.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。

答：一次电路或电气主接线19．在对称三相电路中仅画出其中一相设备的连接用来表示三相电路的电路图称为_________。

答：单线图20．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。

答：各种一次设备21. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。

答：配电装置。

22.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。

答：断路器23.电气主接线中应用最多的开关电器是_________。

答：隔离开关24. _________起汇集和分配电能的作用。

答：母线25.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
