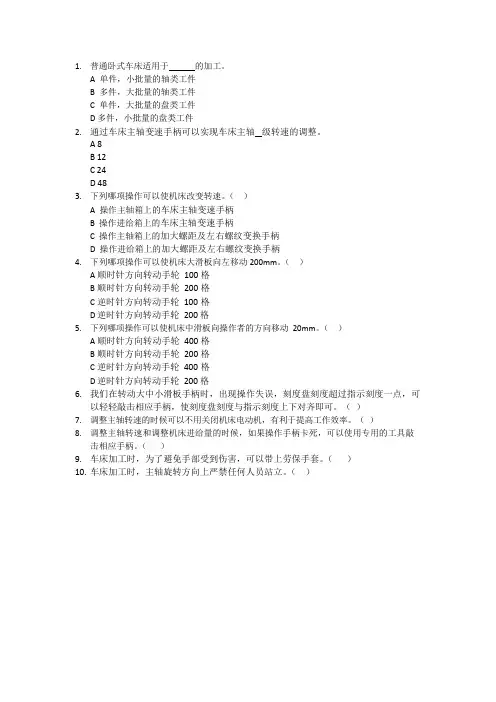

1.普通卧式车床适用于______的加工。
A 单件，小批量的轴类工件
B 多件，大批量的轴类工件
C 单件，大批量的盘类工件
D多件，小批量的盘类工件
2.通过车床主轴变速手柄可以实现车床主轴_____级转速的调整。
A 8
B 12
C 24
D 48
3.下列哪项操作可以使机床改变转速。（）
A 操作主轴箱上的车床主轴变速手柄
B 操作进给箱上的车床主轴变速手柄
C 操作主轴箱上的加大螺距及左右螺纹变换手柄
D 操作进给箱上的加大螺距及左右螺纹变换手柄
4.下列哪项操作可以使机床大滑板向左移动200mm。（）
A 顺时针方向转动手轮100格
B 顺时针方向转动手轮200格
C 逆时针方向转动手轮100格
D 逆时针方向转动手轮200格
5.下列哪项操作可以使机床中滑板向操作者的方向移动20mm。（）
A 顺时针方向转动手轮400格
B 顺时针方向转动手轮200格
C 逆时针方向转动手轮400格
D 逆时针方向转动手轮200格
6.我们在转动大中小滑板手柄时，出现操作失误，刻度盘刻度超过指示刻度一点，可
以轻轻敲击相应手柄，使刻度盘刻度与指示刻度上下对齐即可。（）
7.调整主轴转速的时候可以不用关闭机床电动机，有利于提高工作效率。（）
8.调整主轴转速和调整机床进给量的时候，如果操作手柄卡死，可以使用专用的工具敲击
相应手柄。（）
9.车床加工时，为了避免手部受到伤害，可以带上劳保手套。（）
10.车床加工时，主轴旋转方向上严禁任何人员站立。（）
11.
12.（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改
内容，供参考，感谢您的配合和支持）
