冷冻水水泵的扬程计算(闭式系统).

－－－－－水泵扬程简易估算法－－－－－暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的～倍（单台取，两台并联取。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+ (1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K 值取～，最不利环路较短时K值取～这是我在某篇文章中摘抄下来的。

在实际应用中也经常使用这个公式，我个人认为这是一个很好的公式，所以值得推广。

不知道大家对这个公式有何高见，愿闻其详。

－－－－－冷冻水泵扬程实用估算方法－－－－－这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。

3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。

它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。

此项阻力一般在20~50kPa范围内。

4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。

二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。

如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。

阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。

水系统设计时要求阀权度S>，于是，二通调节阀的允许压力降一般不小于40kPa。

水泵扬程估算方法水泵扬程的计算公式本来就是估算，所以还不如彻底估算冷冻水泵扬程计算方法空调闭式水系统的扬程计算公式为：H=1.2∑△h，其中1.2为附加安全系数。

而∑△h为管路总阻力损失。

那么，∑△h是怎么计算的？对闭式水系统：∑△h=Hf+Hd+Hm。

Hf、Hd——水系统沿程阻力和局部阻力损失Pa。

Hm——设备阻力损失Pa。

冷冻水泵扬程估算方法估算方法1：暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6估算方法2：这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。

3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。

它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。

此项阻力一般在20~50kPa范围内。

4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。

二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。

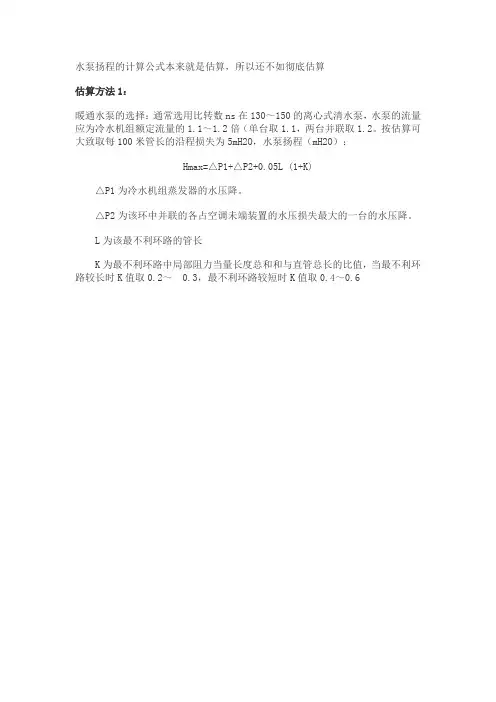

水泵扬程的计算公式本来就是估算，所以还不如彻底估算估算方法1：暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6估算方法2：这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。

3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。

它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。

此项阻力一般在20~50kPa范围内。

4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。

二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。

如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。

阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。

水系统设计时要求阀权度S>0.3，于是，二通调节阀的允许压力降一般不小于40kPa。

根据以上所述，可以粗略估计出一幢约100m高的高层建筑空调水系统的压力损失，也即循环水泵所需的扬程：1.冷水机组阻力：取80 kPa（8m水柱）；2.管路阻力：取冷冻机房内的除污器、集水器、分水器及管路等的阻力为50 kPa；取输配侧管路长度300m与比摩阻200 Pa/m，则磨擦阻力为300*200=60000 Pa=60 kPa；如考虑输配侧的局部阻力为磨擦阻力的50%，则局部阻力为60kPa*0.5=30 kPa；系统管路的总阻力为50 kPa+60 kPa+30 kPa=140 kPa（14m水柱）；3.空调末端装置阻力：组合式空调器的阻力一般比风机盘管阻力大，故取前者的阻力为45 kPa（4.5水柱）；4.二通调节阀的阻力：取40 kPa（0.4水柱）。

冷冻水水泵的扬程计算冷冻水水泵是一种用于将冷冻水输送到制冷系统中各个设备的设备，其扬程是指水泵在输送过程中克服水的阻力，将水从低处抬升到高处所需的能力。

扬程的计算是设计和选择水泵的重要依据，下面将介绍冷冻水水泵扬程的计算方法。

1.确定冷冻水系统的流量需求：冷冻水系统的流量需求是根据所连接的制冷设备的冷却负荷来确定的。

一般可以通过冷负荷计算公式或者设计标准确定冷冻水系统的流量需求。

2.计算水泵的总扬程：冷冻水系统的总扬程等于水泵所要克服的水流摩阻损失、管道摩阻、设备阻力和高度差的总和。

具体的计算公式如下：总扬程=摩阻损失+管道摩阻+设备阻力+高度差(1) 摩阻损失：冷冻水在管道中流动时会产生一定的摩阻，摩阻损失可以通过Darcy-Weisbach公式计算。

公式为：摩阻损失=(f*L*V^2)/(2*D)其中，f为管道的摩阻系数（需要通过摩阻系数表来查找），L为管道长度，V为冷冻水的流速，D为管道直径。

(2) 管道摩阻：管道的摩阻主要是由于管道的壁面摩擦和管道弯头、弯管等部件对水流的阻力所导致，可以通过Kirschmer公式计算。

公式为：管道摩阻=Σ(K*V^2)/(2*g)其中，K为管道的阻力系数（需要通过阻力系数表来查找），V为冷冻水的流速，g为重力加速度。

(3)设备阻力：设备阻力主要指冷冻机组、冷却塔等装置对冷冻水流的阻力。

根据设备的性能参数和实际运行情况来确定。

(4)高度差：冷冻水在流动过程中需要克服高度差，高度差是水泵所要提供的动能。

高度差可以通过所连接设备的位置关系来确定。

3.选择合适的水泵：根据计算得到的总扬程值，结合水泵的性能参数和所处工况条件，选择适合的水泵。

常见的水泵选择标准包括流量范围、扬程范围、效率、噪音等。

需要注意的是，以上的扬程计算方法是一种常用的计算方法，实际的计算还需要考虑其他因素，例如管道的布置、管道材料、水泵的不确定因素等。

因此，在实际应用中，需要结合实际情况进行合理的调整和改进。

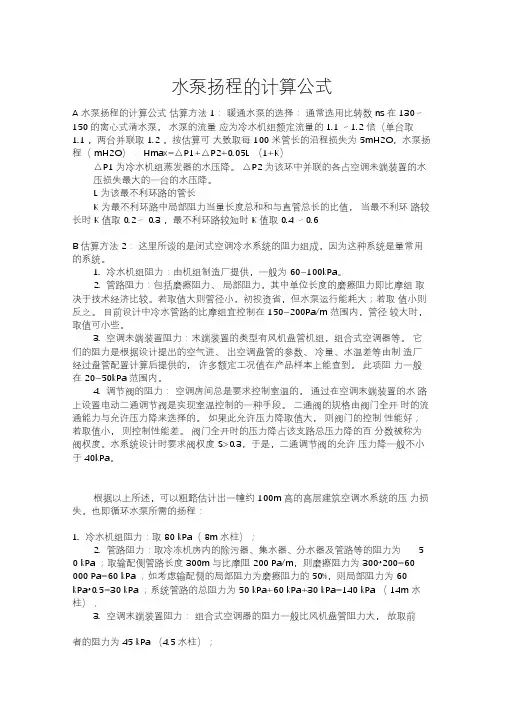

水泵扬程的计算公式A水泵扬程的计算公式估算方法1：暖通水泵的选择：通常选用比转数ns 在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1 ～1.2 倍（单台取1.1 ，两台并联取1.2 。

按估算可大致取每100 米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L （1+K）△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L 为该最不利环路的管长K 为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3 ，最不利环路较短时K值取0.4 ～0.6B 估算方法2：这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。

3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。

它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。

此项阻力一般在20~50kPa范围内。

4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。

二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。

如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。

阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。

水系统设计时要求阀权度S>0.3，于是，二通调节阀的允许压力降一般不小于40kPa。

根据以上所述，可以粗略估计出一幢约100m高的高层建筑空调水系统的压力损失，也即循环水泵所需的扬程：1.冷水机组阻力：取80 kPa（8m水柱）；2.管路阻力：取冷冻机房内的除污器、集水器、分水器及管路等的阻力为 5 0 kPa ；取输配侧管路长度300m与比摩阻200 Pa/m，则磨擦阻力为300*200=60 000 Pa=60 kPa ；如考虑输配侧的局部阻力为磨擦阻力的50%，则局部阻力为60kPa*0.5=30 kPa ；系统管路的总阻力为50 kPa+60 kPa+30 kPa=140 kPa （14m 水柱）；3.空调末端装置阻力：组合式空调器的阻力一般比风机盘管阻力大，故取前者的阻力为45 kPa （4.5 水柱）；4.二通调节阀的阻力：取40 kPa（0.4 水柱）。

冷冻水水泵的扬程计算一、冷冻水水泵介绍二、冷冻水水泵扬程计算步骤1.确定冷冻水水泵的工作条件2.计算流量（Q）冷却水流量的计算需要考虑系统需求和管道阻力。

一般可通过以下公式计算冷却水流量：Q=G/(ρ×Δt)其中，Q为流量，G为制冷负荷（单位为千瓦），ρ为冷却水的密度，Δt为制冷水供回水温差。

3.计算扬程（H）H = (P1 - P2) / (ρ×g) + hf + hm其中，P1和P2分别为水泵进口和出口处的压力，ρ为冷却水的密度，g为重力加速度，hf为管道阻力损失，hm为水泵附件阻力。

4. 计算管道阻力损失（hf）管道阻力损失需要考虑管道尺寸、长度和水流速度等因素。

一般可通过以下公式计算：hf = λ×L×(v^2 / 2×D)其中，hf为管道阻力损失，λ为管道阻力系数，L为管道长度，v为水流速度，D为管道直径。

5. 计算水泵附件阻力（hm）水泵附件阻力包括泵入口处的流动损失和出口处的回流损失。

一般可通过经验公式估算：hm = K1×v^2 / (2×g) + (K2-K1)×v^2 / (2×g)其中，hm为水泵附件阻力，v为水流速度，K1和K2为常数。

6.确定冷冻水水泵额定扬程经过以上计算步骤，得到了冷冻水水泵的扬程计算结果。

根据所选水泵的性能曲线，可以确定合适的水泵型号和额定扬程。

三、冷冻水水泵扬程计算注意事项1.在进行冷冻水水泵扬程计算前，需准确测量水泵进口和出口处的压力，密度和流速等参数。

2.需根据实际管道和配管情况，选择合适的管道阻力系数和经验常数。

3.计算过程中需注意单位的一致性，如压力单位为帕斯卡（Pa），流量单位为立方米每秒（m^3/s）等。

4.有时在计算过程中需考虑附件的阻力损失，如需要使用流量计、阀门等设备时，应合理考虑其对水泵性能的影响。

四、总结冷冻水水泵的扬程计算是决定水泵选型和运行参数的重要环节，需要考虑到系统需求和管道阻力等因素。

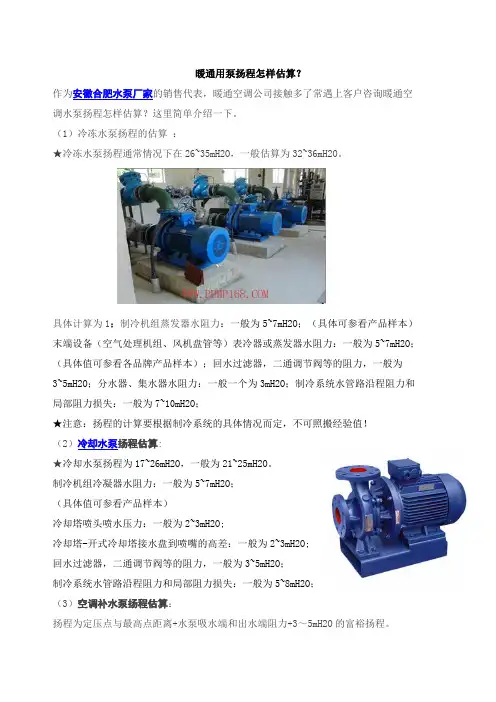

暖通用泵扬程怎样估算？作为安徽合肥水泵厂家的销售代表，暖通空调公司接触多了常遇上客户咨询暖通空调水泵扬程怎样估算？这里简单介绍一下。

（1）冷冻水泵扬程的估算：★冷冻水泵扬程通常情况下在26~35mH2O，一般估算为32~36mH2O。

具体计算为1：制冷机组蒸发器水阻力：一般为5~7mH2O；（具体可参看产品样本）末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O；（具体值可参看各品牌产品样本）；回水过滤器，二通调节阀等的阻力，一般为3~5mH2O；分水器、集水器水阻力：一般一个为3mH2O；制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；★注意：扬程的计算要根据制冷系统的具体情况而定，不可照搬经验值！（2）冷却水泵扬程估算:★冷却水泵扬程为17~26mH2O，一般为21~25mH2O。

制冷机组冷凝器水阻力：一般为5~7mH2O；（具体值可参看产品样本）冷却塔喷头喷水压力：一般为2~3mH2O;冷却塔-开式冷却塔接水盘到喷嘴的高差：一般为2~3mH2O;回水过滤器，二通调节阀等的阻力，一般为3~5mH2O；制冷系统水管路沿程阻力和局部阻力损失：一般为5~8mH2O；（3）空调补水泵扬程估算：扬程为定压点与最高点距离+水泵吸水端和出水端阻力+3～5mH2O的富裕扬程。

水管路阻力计算方法沿程阻力水在管道内的沿程阻力：Hf＝Rl式中：Hf——水管沿程阻力，Pa；R——单位长度沿程阻力，又称比摩阻，Pa/m；L——水管直管段的长度，m。

冷水管采用钢管或镀锌管时，比摩阻R一般为100～400Pa/m，最常用的为250Pa/m。

比摩阻是个和水管管径，水流流速以及流量有关的量，可以通过下面的比摩阻计算图查得。

②局部阻力：水流动时遇到弯头、三通及其他配件时，因摩擦及涡流耗能而产生的局部阻力计算公式为：Hd＝ζ×(ρ×V2/2)式中ζ——局部阻力系数，见下面的表格V——水流速，m/s。

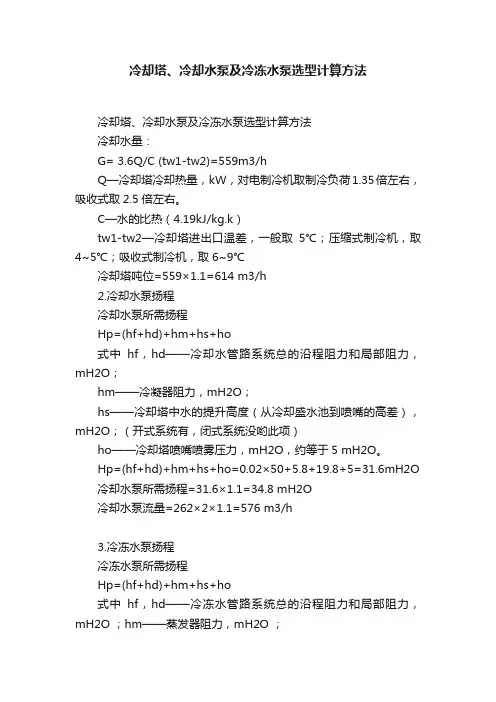

冷却塔、冷却水泵及冷冻水泵选型计算方法冷却塔、冷却水泵及冷冻水泵选型计算方法冷却水量：G= 3.6Q/C (tw1-tw2)=559m3/hQ—冷却塔冷却热量，kW，对电制冷机取制冷负荷1.35倍左右，吸收式取2.5倍左右。

C—水的比热（4.19kJ/kg.k）tw1-tw2—冷却塔进出口温差，一般取5℃；压缩式制冷机，取4~5℃；吸收式制冷机，取6~9℃冷却塔吨位=559×1.1=614 m3/h2.冷却水泵扬程冷却水泵所需扬程Hp=(hf+hd)+hm+hs+ho式中hf，hd——冷却水管路系统总的沿程阻力和局部阻力，mH2O；hm——冷凝器阻力，mH2O；hs——冷却塔中水的提升高度（从冷却盛水池到喷嘴的高差），mH2O；（开式系统有，闭式系统没哟此项）ho——冷却塔喷嘴喷雾压力，mH2O，约等于5 mH2O。

Hp=(hf+hd)+hm+hs+ho=0.02×50+5.8+19.8+5=31.6mH2O 冷却水泵所需扬程=31.6×1.1=34.8 mH2O冷却水泵流量=262×2×1.1=576 m3/h3.冷冻水泵扬程冷冻水泵所需扬程Hp=(hf+hd)+hm+hs+ho式中hf，hd——冷冻水管路系统总的沿程阻力和局部阻力，mH2O ；hm——蒸发器阻力，mH2O ；hs——空调器末端阻力，mH2O ；ho——二通调节阀阻力，mH2O 。

Hp=(hf+hd)+hm+hs+ho=0.02×150+5+2.78+4=14.78mH2 O冷却水泵所需扬程=14.78×1.1=16.3 mH2O冷却水泵流量=220×2×1.1=484 m3/h。

冷冻水水泵的扬程计算闭式系统一、冷冻水水泵的工作原理在水泵工作时，电动机驱动离心泵的叶轮高速旋转，冷冻水由泵体的进水口进入泵壳。

当叶轮旋转时，由于离心力的作用，冷冻水被推向泵壳的出水口，然后通过管道输送到冷却系统。

在泵体和管道系统中，会有一定的水力损失，所以水泵需要有足够的扬程来克服这些损失。

二、扬程的定义和计算公式扬程是指水泵输送冷冻水时的最大高度差，即冷冻水能够达到的最高位置。

在计算扬程时，需要考虑各种水力和动力损失。

常用的冷冻水水泵扬程计算公式如下：H = Hs + Hf + Hvp + Hz其中H：总扬程，单位为米（m）Hs：泵站静水位高度，即冷冻水从进水口到泵轴心的垂直高度，单位为米（m）Hf：泵站水力操纵装置的高度，一般为0，单位为米（m）Hvp：水泵压力变化所需要的扬程，即冷冻水输送过程中的水力损失，单位为米（m）Hz：冷冻水从泵站到末端出口所需的高度，单位为米（m）在具体计算中，可以根据系统的实际情况选择不同的计算方法和参数。

三、计算实例为了更好地理解和应用扬程计算方法，下面给出一个冷冻水水泵扬程计算的实例：假设冷冻水从进水口到泵轴心的高度为5m，水泵压力变化所需要的扬程为20m，冷冻水从泵站到末端出口所需的高度为15m。

则总扬程H=5m+0+20m+15m=40m。

根据实际情况，我们可以选择合适的冷冻水水泵来满足这个扬程要求。

四、扬程计算的注意事项在计算冷冻水水泵的扬程时，需要注意以下几个问题：1.扬程计算应根据具体的工况和系统要求，确保计算结果的准确性；2.扬程计算需要考虑水泵的工作效率，以及水力损失等因素；3.扬程的计算结果对于冷冻水水泵的选择和系统的正常运行非常重要，所以需要采用准确的数据和方法。

总结：冷冻水水泵扬程计算对于保证冷却系统的正常运行和性能优化非常重要。

在实际计算中，我们可以根据具体的工况和系统的要求，选择合适的计算公式和参数，并结合水泵的工作效率和水力损失等因素进行综合计算。

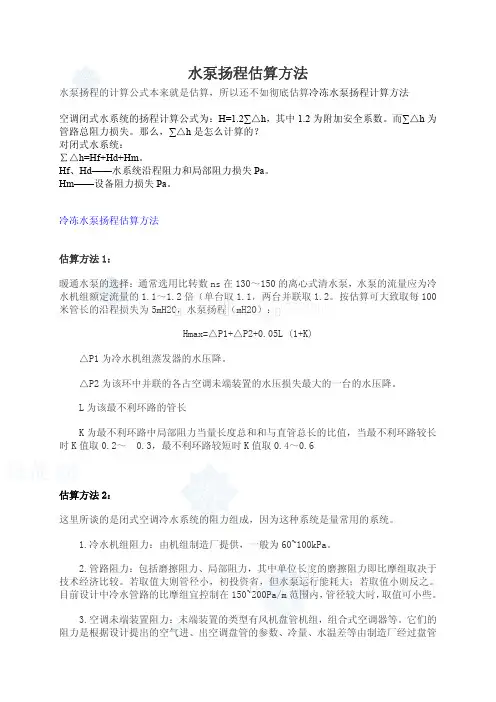

水泵扬程估算方法水泵扬程的计算公式本来就是估算，所以还不如彻底估算冷冻水泵扬程计算方法△为△，其中1.2为附加安全系数。

而∑h空调闭式水系统的扬程计算公式为：H=1.2∑h△是怎么计算的？管路总阻力损失。

那么，∑h对闭式水系统：∑△h=Hf+Hd+Hm。

Hf、Hd——水系统沿程阻力和局部阻力损失Pa。

Hm——设备阻力损失Pa。

冷冻水泵扬程估算方法估算方法1：暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～ 0.3，最不利环路较短时K值取0.4～0.6估算方法2：这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。

3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。

它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。

此项阻力一般在20~50kPa 范围内。

4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。

冷冻水水泵的扬程计算闭式系统首先，需要理解什么是“扬程”。

扬程是指水泵向上输送水的高度，也可以理解为克服水的重力导致的压力损失。

它由水泵的工作点、管道的摩擦阻力以及管道高度差等因素共同决定。

在冷冻水循环系统中，扬程计算非常重要，因为它决定着水泵的功率大小，同时也与冷却效果、水泵的寿命和节能性能等有着密切的关系。

下面是一个计算扬程的示例：假设冷冻水循环系统中的工况参数如下：-需要输送冷冻水的流量为Q(m³/h)；-管道长度为L(m)；-管道直径为d(m)；-水泵的提升高度为h(m)。

在进行扬程计算之前，需要先确定水泵的运行点。

这个点通常由泵的性能曲线与系统水流阻力曲线的交点决定。

在此示例中，我们将假设水泵的运行点已经确定。

接下来，可以进行扬程的计算。

首先，计算管道的摩擦阻力。

摩擦阻力是指由于水在管道中摩擦而导致的能量损失，可以使用Darcy-Weisbach公式进行计算：h_f=f*(L/d)*(V^2/2g)其中，h_f为摩擦阻力（m）、f为摩擦系数、L为管道长度（m）、d 为管道直径（m）、V为流速（m/s），g为重力加速度（m/s²）。

然后，根据冷冻水的机械能守恒定律，将扬程分为以下几个部分：总扬程=高程差+压力扬程-摩擦阻力高程差即为水的垂直提升高度，例如由地下水箱提升到楼上水箱的高度差等。

压力扬程则为克服水的压力所需的高度，计算公式为：压力扬程=P/(ρg)其中，P 为压力（Pa）、ρ 为水的密度（kg/m³）、g 为重力加速度（m/s²）。

最后，根据冷冻水循环系统中的工程实际条件计算得出扬程。

需要注意的是，扬程的计算是一个理论值，实际情况中还需要考虑一些修正因素，例如水泵效率、管道弯头、阀门和管道的摩擦系数等。

这些修正因素的影响可以通过实际测试或经验数据来确定。

在冷冻水循环系统设计中，扬程的计算是一个复杂的过程，需要根据具体的工程实际条件和要求进行综合分析。

－－－－－水泵扬程简易估算法－－－－－暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍〔单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程〔mH2O〕：Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6这是我在某篇文章中摘抄下来的。

在实际应用中也经常使用这个公式，我个人认为这是一个很好的公式，所以值得推广。

不知道大家对这个公式有何高见，愿闻其详。

－－－－－冷冻水泵扬程实用估算方法－－－－－这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

假设取值大则管径小，初投资省，但水泵运行能耗大；假设取值小则反之。

目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。

3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。

它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。

此项阻力一般在20~50kPa范围内。

4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。

二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。

如果此允许压力降取值大，则阀门的控制性能好；假设取值小，则控制性能差。

阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。

水泵扬程估算方法常用公式：******1、蒸发器流量： q 蒸＝Q/5.8 Q ：制冷量（单位kw ）2、冷凝器流量： q冷＝1.25*Q/5.8q ：水流量（单位m 3/h）○C3、冷却塔流量： q 塔＝1.3*Q/5.8选用水泵, 流量和扬程皆考虑10%的余量;冷冻水泵流量： q 冻泵＝1.1* Q/5.8＝1.1*q 蒸冷却水泵流量： q 却泵＝1.1*1.3Q/5.8＝1.1*q 塔A 、1Pa(帕)=1N/m2(牛顿/平方米) ，0~350kPa =0.102mmH2O(毫米水柱)1x104Pa(帕)= 1.02mH2O(米水柱)B 、1mH 2O(米水柱) =9.8x103 Pa(帕) ≌104 Pa(帕)r —比重（水或所用液体），1 kg/ L=1x103 kg/ m 3一、冷冻水泵扬程的计算公式本来就是估算，所以还不如彻底估算估算方法〈一〉：1、暖通水泵的选择：通常选用比转数ns 在130～150的离心式清水泵；2、水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2； 3、按估算可大致取每100米管长的沿程损失为5mH2O ，水泵扬程（mH2O ）：Hmax=△P1+△P2+0.05L (1+K) △P1：冷水机组蒸发器的水压降，△P2：该环中并联的各占空调未端装置的水压损失最大的一台的水压降，L：最不利环路的管长；K ：为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K 值取0.2～ 0.3，最不利环路较短时K 值取0.4～0.6；估算方法〈二〉：这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。

1、冷水机组阻力：由机组制造厂提供，一般为60~100kPa（查资料冷水机组蒸发器的水压降一般为30~60kPa）。

2、管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

－－水泵选型索引－－－－－所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。

本计算方式针对闭式系统，若是开式系统还需要考虑管路的高低落差产生的静压。

特别补充一句：当设计流量在设备的额定流量附近时，上面所提到的阻力可以套用，更多的是往往都大过设备的额定流量很多。

同样，水管的水流速建议计算后，查表取阻力值。

关于水泵扬程过大问题。

设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。

特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，“换过无数次轴承”还是小事，有很大可能还要烧电机的。

另外“水泵出口压力只有0.22兆帕”能说明什么呢？水泵进出口压差才是问题的关键。

例如将开式系统的水泵放在100米高的顶上，出口压力如果是0.22MPa，就这个系统将水泵放在地上向100米高的顶上送，出口压力就是0.32MPa了！[摘自dehumidify水泵相关索引]－－－－－水泵扬程简易估算法－－－－－暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6这是我在某篇文章中摘抄下来的。

在实际应用中也经常使用这个公式，我个人认为这是一个很好的公式，所以值得推广。

不知道大家对这个公式有何高见，愿闻其详。

[摘自sgp7478空调水泵扬程计算公式（估算－－－－－冷冻水泵扬程实用估算方法－－－－－这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。

水泵扬程的计算公式本来就是估算，所以还不如彻底估算冷冻水泵扬程计算方法空调闭式水系统的扬程计算公式为：H=1.2∑△h，其中1.2为附加安全系数。

而∑△h为管路总阻力损失。

那么，∑△h是怎么计算的？对闭式水系统：∑△h=Hf+Hd+Hm。

Hf、Hd——水系统沿程阻力和局部阻力损失Pa。

Hm——设备阻力损失Pa。

冷冻水泵扬程估算方法估算方法1：暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6估算方法2：这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。

3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。

它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。

此项阻力一般在20~50kPa 范围内。

4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。

二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。

水泵扬程的计算公式工作 2009-09-15 10:39 阅读120 评论0字号：大中小A水泵扬程的计算公式估算方法1：暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6B估算方法2：这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。

3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。

它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。

此项阻力一般在20~50kPa范围内。

4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。

二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。

如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。

阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。

水系统设计时要求阀权度S>0.3，于是，二通调节阀的允许压力降一般不小于40kPa。
