消火栓泵扬程及设计压力计算表格

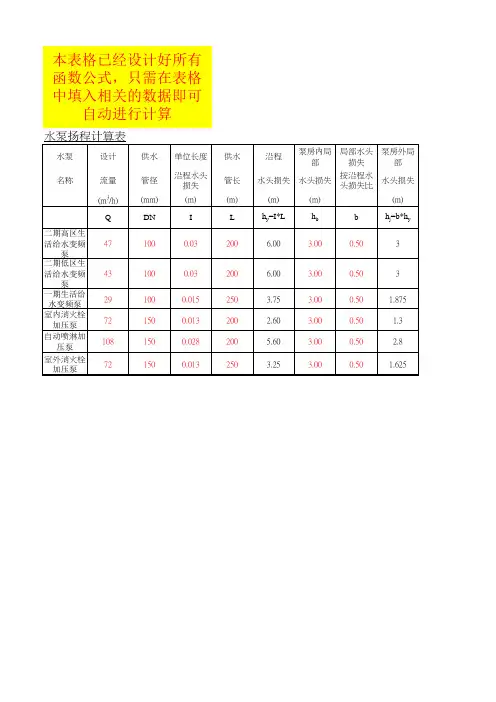

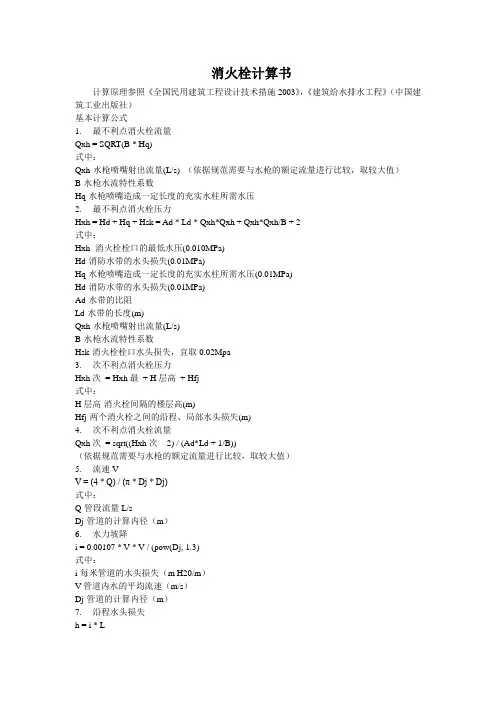

消火栓计算书计算原理参照《全国民用建筑工程设计技术措施2003》，《建筑给水排水工程》（中国建筑工业出版社）基本计算公式1. 最不利点消火栓流量Qxh = SQRT(B * Hq)式中：Qxh-水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值）B-水枪水流特性系数Hq-水枪喷嘴造成一定长度的充实水柱所需水压2. 最不利点消火栓压力Hxh = Hd + Hq + Hsk = Ad * Ld * Qxh*Qxh + Qxh*Qxh/B + 2式中：Hxh -消火栓栓口的最低水压(0.010MPa)Hd-消防水带的水头损失(0.01MPa)Hq-水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa)Hd-消防水带的水头损失(0.01MPa)Ad-水带的比阻Ld-水带的长度(m)Qxh-水枪喷嘴射出流量(L/s)B-水枪水流特性系数Hsk-消火栓栓口水头损失，宜取0.02Mpa3. 次不利点消火栓压力Hxh次= Hxh最+ H层高+ Hfj式中：H层高-消火栓间隔的楼层高(m)Hfj-两个消火栓之间的沿程、局部水头损失(m)4. 次不利点消火栓流量Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B))（依据规范需要与水枪的额定流量进行比较，取较大值）5. 流速VV = (4 * Q) / (π * Dj * Dj)式中：Q-管段流量L/sDj-管道的计算内径（m）6. 水力坡降i = 0.00107 * V * V / (pow(Dj, 1.3)式中：i-每米管道的水头损失（m H20/m）V-管道内水的平均流速（m/s）Dj-管道的计算内径（m）7. 沿程水头损失h = i * L式中：L-管段长度m8. 局部损失（采用当量长度法）h = i * L(当量)式中：L(当量) 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)9.消防水泵的扬程Hxb=Hxh+hxg+10HzHxb-消防水泵的扬程.mpaHxh-最不利点处消火栓口的水压，mpahxg-计算管路的水头损失，mpaHz-消防最低水位与最不利点消火栓之高差，0.01m计算参数：水龙带材料：衬胶水龙带长度：25m水龙带直径：65mm水枪喷嘴口径：19mm充实水柱长度：12 mHxb= Hd + Hq + Hsk+ 0.02+hxg+0.01Hz=Ad * Ld * Qxh*Qxh + Qxh*Qxh/B + 0.02+hxg+0.01Hz=0.01*0.00172*25*5.2*5.2+0.01*17+0.02+0.001AAA+0.01BBB=0.34Mpa计算结果:消防水泵所需扬程为：0.34MPa红色的为更改的数字，根据充实水柱长度，查全国民用建筑工程设计技术措施226页可以得出Qxh和Hq的值。

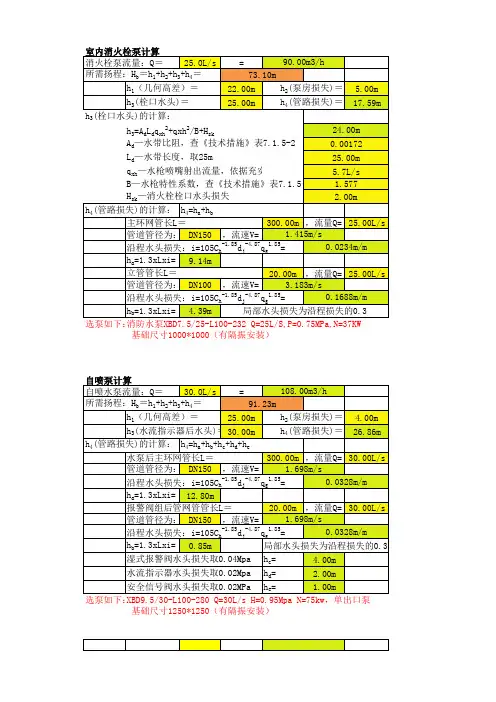

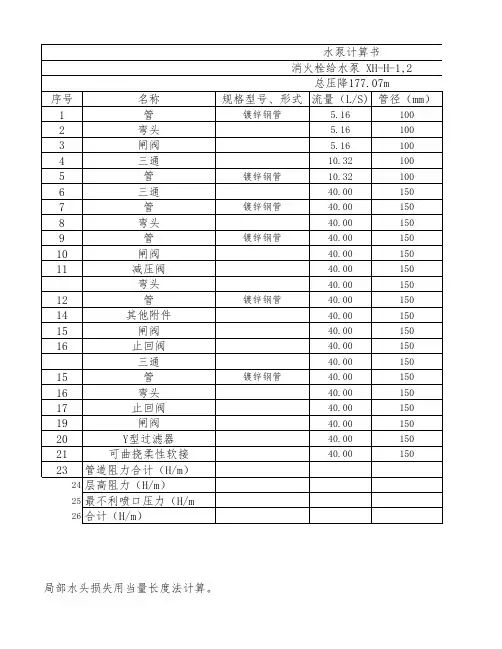

局部水头损失用当量长度法计算。

栓头损失：2m
水带水头损失h d =0.00172*25*5.16²=1.15m 最不利消火栓栓口压力H xh =16.9+2.87+2=21.77m。

本建筑为民用建筑，建筑高度＞100m，按规范充实水柱长度Hm≮13m，选Hm=14m。

水枪喷口直径选用19mm，阻力系数ψ=0.0097。

水枪水流特性系数B=1.577 。

查表，水枪喷口直径19mm，Hm=14m时，水枪喷嘴处压力Hq=16.9m，水枪射流量q xh =5.16L/S。

水带直径65mm，阻力系数Az=0.00172，水带长度Ld=25m。

水带水头损失h d =0.00172*25*5.7²=1.4m 最不利消火栓栓口压力H xh =20.5+1.4+2=23.9m。

局部水头损失用当量长度法计算。

本建筑为民用建筑，建筑高度＞100m，按规范充实水柱长度Hm≮13m，选Hm=13m。

水枪喷口直径选用19mm，水枪水流特性系数B=1.577 。

查表，水枪喷口直径19mm，Hm=13m时，水枪喷嘴处压力Hq=20.5m，水枪射流量q xh =5.7L/S。

水带直径65mm，阻力系数Az=0.00172，水带长度Ld=25m。

14m。

实验系数a f=1.19+80*（0.01*14）4=1.22 。

量q xh=5.16L/S。

13m。

量q xh=5.7L/S。

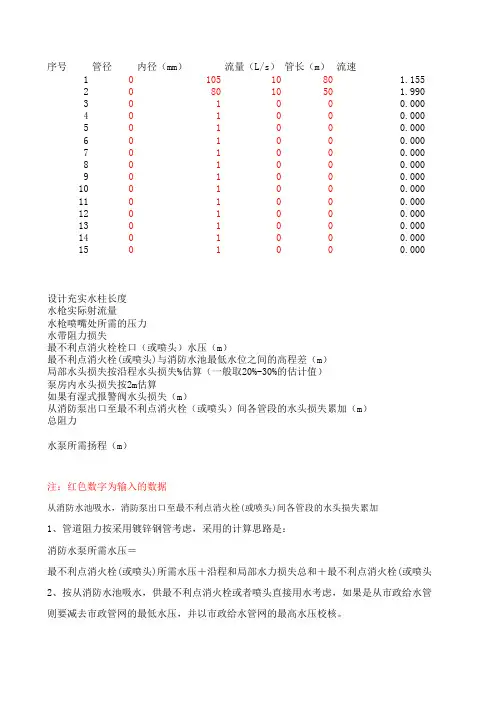

序号管径内径（mm）流量（L/s）管长（m）流速101051080 1.15520801050 1.990301000.000401000.000501000.000601000.000701000.000801000.000901000.0001001000.0001101000.0001201000.0001301000.0001401000.0001501000.000设计充实水柱长度水枪实际射流量水枪喷嘴处所需的压力水带阻力损失最不利点消火栓栓口（或喷头）水压（m）最不利点消火栓(或喷头)与消防水池最低水位之间的高程差（m）局部水头损失按沿程水头损失%估算（一般取20%-30%的估计值）泵房内水头损失按2m估算如果有湿式报警阀水头损失（m）从消防泵出口至最不利点消火栓（或喷头）间各管段的水头损失累加（m）总阻力水泵所需扬程（m）注：红色数字为输入的数据从消防水池吸水，消防泵出口至最不利点消火栓(或喷头)间各管段的水头损失累加1、管道阻力按采用镀锌钢管考虑，采用的计算思路是：消防水泵所需水压＝最不利点消火栓(或喷头)所需水压＋沿程和局部水力损失总和＋最不利点消火栓(或喷头)与消防水池最2、按从消防水池吸水，供最不利点消火栓或者喷头直接用水考虑，如果是从市政给水管网直接吸水，则要减去市政管网的最低水压，并以市政给水管网的最高水压校核。

沿程阻力2.1845.7680.0000.0000.0000.0000.0000.0000.0000.0000.0000.0000.0000.0000.00010.00010.0004.6285.000 1.2 1.213.58113.5810.921 1.07514.50214.65680.00080.0000.3000.3002.000 2.0000.0000.0007.9527.95210.33710.337106.839106.993火栓(或喷头)与消防水池最低水位之间的高程差。

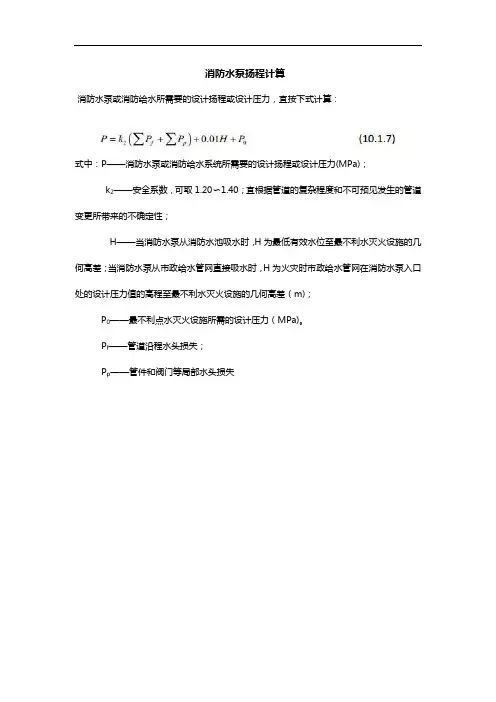

消防水泵扬程计算
消防水泵或消防给水所需要的设计扬程或设计压力，宜按下式计算：
式中：P——消防水泵或消防给水系统所需要的设计扬程或设计压力(MPa)；
k2——安全系数，可取1.20〜1.40；宜根据管道的复杂程度和不可预见发生的管道变更所带来的不确定性；
H——当消防水泵从消防水池吸水时，H为最低有效水位至最不利水灭火设施的几何高差；当消防水泵从市政给水管网直接吸水时，H为火灾时市政给水管网在消防水泵入口处的设计压力值的高程至最不利水灭火设施的几何高差（m)；
P0——最不利点水灭火设施所需的设计压力（MPa)。

P f——管道沿程水头损失；
P p——管件和阀门等局部水头损失。

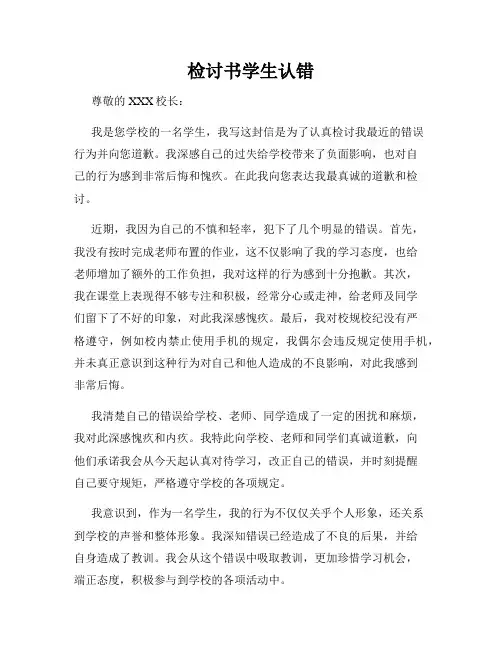

检讨书学生认错尊敬的XXX校长：我是您学校的一名学生，我写这封信是为了认真检讨我最近的错误行为并向您道歉。

我深感自己的过失给学校带来了负面影响，也对自己的行为感到非常后悔和愧疚。

在此我向您表达我最真诚的道歉和检讨。

近期，我因为自己的不慎和轻率，犯下了几个明显的错误。

首先，我没有按时完成老师布置的作业，这不仅影响了我的学习态度，也给老师增加了额外的工作负担，我对这样的行为感到十分抱歉。

其次，我在课堂上表现得不够专注和积极，经常分心或走神，给老师及同学们留下了不好的印象，对此我深感愧疚。

最后，我对校规校纪没有严格遵守，例如校内禁止使用手机的规定，我偶尔会违反规定使用手机，并未真正意识到这种行为对自己和他人造成的不良影响，对此我感到非常后悔。

我清楚自己的错误给学校、老师、同学造成了一定的困扰和麻烦，我对此深感愧疚和内疚。

我特此向学校、老师和同学们真诚道歉，向他们承诺我会从今天起认真对待学习，改正自己的错误，并时刻提醒自己要守规矩，严格遵守学校的各项规定。

我意识到，作为一名学生，我的行为不仅仅关乎个人形象，还关系到学校的声誉和整体形象。

我深知错误已经造成了不良的后果，并给自身造成了教训。

我会从这个错误中吸取教训，更加珍惜学习机会，端正态度，积极参与到学校的各项活动中。

为了弥补过失，我自愿申请做一些相关的补救措施。

首先，我会主动与老师进行沟通，向他们道歉，并表达我改过自新的决心。

其次，我会主动向同学们道歉，解释自己的错误行为，并希望能够得到他们的谅解。

最后，我会积极参加学校组织的各项活动，以实际行动证明我对学校的忠诚和承诺。

再次，我对我的错误行为向学校、老师和同学们真诚道歉，对他们给予我改正错误的机会表示感谢。

我会从这次错误中吸取教训，不断努力修正自己，努力成为一名优秀的学生，为学校争光，回报社会。

最后我想再次向您表示我的诚挚歉意和检讨，同时也十分感谢您抽出宝贵的时间阅读我的信件。

我希望您能够接受我的道歉，并给我重新开始的机会。

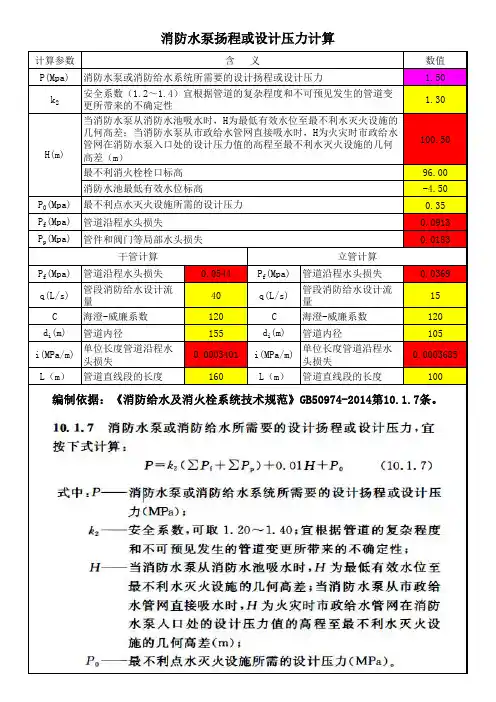

计算参数
数值P(Mpa) 1.50k 2
1.30
100.5096.00-4.50P 0(Mpa)0.35P f (Mpa)0.0913P p (Mpa)0.0183
P f (Mpa)管道沿程水头损失0.0544P f (Mpa)管道沿程水头损失0.0369q(L/s)管段消防给水设计流量
40q(L/s)管段消防给水设计流量
15C 海澄-威廉系数120C 海澄-威廉系数120d i (m)管道内径
155d i (m)管道内径
105i(MPa/m)单位长度管道沿程水头损失
0.0003401i(MPa/m)单位长度管道沿程水头损失
0.0003685L（m）
管道直线段的长度
160
L（m）
管道直线段的长度
100管道沿程水头损失管件和阀门等局部水头损失
消防水泵或消防给水系统所需要的设计扬程或设计压力
安全系数（1.2～1.4）宜根据管道的复杂程度和不可预见发生的管道变更所带来的不确定性
当消防水泵从消防水池吸水时，H为最低有效水位至最不利水灭火设施的几何高差；当消防水泵从市政给水管网直接吸水时，H为火灾时市政给水管网在消防水泵入口处的设计压力值的高程至最不利水灭火设施的几何高差（m）
最不利点水灭火设施所需的设计压力编制依据：《消防给水及消火栓系统技术规范》GB50974-2014第10.1.7条。

消防水泵扬程或设计压力计算
最不利消火栓栓口标高消防水池最低有效水位标高
H(m)
干管计算
立管计算
含 义。

一、水泵房内各生活给水设备参数的确定：1、生活蓄水池容积的计算：住宅总户数：2844户,用水定额：1000 m3/d·max，按加压供水最高日用水量的15%～20%确定有效容积。

即：V＝（15%～20%）×2844m3/d·max＝426.6m3～568.8m3在泵房内设置不锈钢生活蓄水池2只，总有效容积500t。

2、生活用水变频泵组的选用：（各分区户型厨卫情况详附录1）一卫一厨户当量Ng=4.45；用水定额：250L/人·日；户均人数：3.5人。

=0.032用水时数：24h；时变化系数Kh=2.8。

U1两卫一厨户当量Ng=6.90；用水定额：280L/人·日；户均人数：4人。

=0.023用水时数：24h；时变化系数Kh=2.5。

U2三卫一厨户当量Ng=9.35；用水定额：300L/人·日；户均人数：4.5人。

用水时数：24h；时变化系数Kh=2.0。

U=0.0163根据加压供水总设计秒流量确定生活泵流量Q：a）Ⅰ区生活用水变频泵组的选用：最大用水时卫生器具给水当量平均出流概率为：=（4.45×683×0.032＋6.90×130×0.023）÷（4.45×683＋6.90×130）=0.030 U取U=3.0%=3.0%Ⅰ区总设计当量为：Nq＝3936.35、U查表得：Q＝26.92L/s(即97.0m3/h)给水管选用建筑给水钢塑复合管：Q＝27.00L/s、DN150、v=1.51m/s、i=0.116kPa/m 干管长度以500m计，则hi＝i·l＝0.0116×500＝5.5m扬程的确定：H＝高程差＋最不利点用水压力＋1.2hi＝(14.50+5.50+1.00)＋10＋1.2×5.5＝37.6m选用设备型号：AAB100/45-3-7.5 Q＝100m3/h，H＝45m（单泵参数：Q＝50m3/h，H＝45m， P＝7.5Kw，三台，两用一备；配套稳流罐规格：1100005012）b）Ⅱ区生活用水变频泵组的选用：最大用水时卫生器具给水当量平均出流概率为：U=（4.45×1290×0.032＋6.90×316×0.023＋9.35×20×0.016）÷（4.45×1290＋6.90×316＋9.35×20）=0.029 取U=3.0%Ⅱ区总设计当量为：Nq＝8108、U=3.0%查表得：Q＝47L/s(即169.20m3/h)给水管选用建筑给水钢塑复合管：Q＝47.00L/s、DN200、v=1.37m/s、i=0.090kPa/m 干管长度以500m计，则hi＝i·l＝0.009×500＝4.5m扬程的确定：H＝高程差＋最不利点用水压力＋1.2hi＝(49.3+5.50+1.00)＋10＋1.2×4.5＝71.2m选用设备型号：AAB180/75-4-15 Q＝180m3/h，H＝75m（单泵参数：Q＝60m3/h，H＝75m，P＝15Kw，四台，三用一备；配套稳流罐规格：1100005012）c）Ⅲ区生活用水变频泵组的选用：最大用水时卫生器具给水当量平均出流概率为：U=（4.45×226×0.032＋6.90×40×0.023＋9.35×4×0.016）÷（4.45×226＋6.90×40＋9.35×4）=0.025 取U=2.5%Ⅲ区总设计当量为：Nq＝1319、U=2.5%查表得：Q＝11.00L/s(即40m3/h)给水管选用建筑给水钢塑复合管：Q＝11.00L/s、DN150、v=0.61m/s、i=0.024kPa/m 干管长度以500m计，则hi＝i·l＝0.0024×500＝1.2m扬程的确定：H＝高程差＋最不利点用水压力＋1.2hi＝(66.7+5.50+1.00)＋10＋1.2×1.2＝84.64m选用设备型号：AAB50/90-3-15 Q＝50m3/h，H＝90m（单泵参数：Q＝30m3/h，H ＝90m，P＝15Kw，三台，两用一备；配套稳流罐规格：CIM50）d）Ⅳ区生活用水变频泵组的选用：最大用水时卫生器具给水当量平均出流概率为：U 0= U1=0.032 取U=3.0%Ⅳ区总设计当量为：Nq＝4.45×135=600.75、U=3.0% 查表得：Q＝7.08L/s(即25.5m3/h)给水管选用建筑给水钢塑复合管：Q＝7.08L/s、DN100、v=0.86m/s、i=0.069kPa/m 干管长度以500m计，则hi＝i·l＝0.006×500＝3.0m扬程的确定：H＝高程差＋最不利点用水压力＋1.2hi＝(92.8+5.50+1.00)＋10＋1.2×3.0＝112.1 m选用设备型号：AAB30/122-3-7.5 Q＝30m3/h，H＝122m（单泵参数：Q＝15m3/h，H＝123m，P＝7.5Kw，三台，两用一备；配套稳流罐规格：CIM50）二、水泵房内消防设备参数的确定：1、消火栓系统：室内消火栓用水量30L/s：扬程的确定：H＝高程差＋栓口压力＋管网损失＝(92.80+5.50+1.10)＋18.9＋1.2hi＝118.3＋1.2hi消防管选用镀锌钢管：Q＝30L/s、DN150、v=1.68m/s、i=0.140 kPa/m消防环管长度以1000m计，则hi＝i·l＝0.014×1000＝14m即H=135，取1.05H＝141m选用消火栓水泵型号：XBD14.0/30-100L Q＝30L/s，H＝140m，P＝75kW，两台，一用一备。

消火栓水力计算该建筑物长宽高分别为39.5m ，36.4m ，94.9m ，根据要求，消火栓间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达，采用串联分区的消防给水方式。

一．低区消火栓水力计算 （1） 低区消火栓布置水带长度取20m ，展开弯折系数C 取0.85，则消火栓的保护半径为d R C L h =⋅+= 0.8520320⨯+=(h 取3m)消火栓采用双排布置，其间距为S ≤==16.0m据此，在各层布置消火栓位置及个数如各层平面图所示。

（2）水枪水嘴处所需水压计算查表得，水枪喷嘴口直径选19mm ，水枪系数ϕ值为0.0097，充实水柱长度m H 要求不小于13m ，选m H =13m ，水枪实验系数f ∂值为1.22，水枪喷嘴处所需水压为()()21 1.221310.0097 1.221318.74187.4q m m H f H f H mH o KPa ϕ=∂⋅÷-⋅∂⋅=⨯÷-⨯⨯==（3）水枪喷嘴得出流量计算喷口直径19mm 的水枪水流特性系数B 为1.5775.44xh q ===L/s（4）水带阻力计算19mm 水枪配备65mm 水带，衬胶水带阻力较小，本工程选用衬胶水带，查表知65mm 水带的阻力系数z A 为0.00172，水带阻力损失为220.0017220 5.44 1.02d z d xh h A L q m =⋅⋅=⨯⨯=（5）消火栓口所需水压计算 消火栓口所需水压为()218.74 1.02221.76217.62xh q d k k H H h H mH o KPa H m =++=++===（6）校核设置的消防贮水高位水箱最低水位高程28.00m ，最不利点消火栓栓口高程20.60m ，则最不利点消火栓栓口的静水压力为28.00-20.60=7.42mH o =74Kpa>50Kpa,按《高层民用建筑设计防火规范》GB50045—95第7.47.2条规定，可不设增压设施。

计算参数
数值P(Mpa)0.75k 2
1.30
38.2038.200.00P 0(Mpa)0.35P f (Mpa)0.0087P p (Mpa)0.0017
P f (Mpa)管道沿程水头损失0.0017P f (Mpa)管道沿程水头损失0.0070q(L/s)管段消防给水设计流量
10q(L/s)管段消防给水设计流量
10C 海澄-威廉系数120C 海澄-威廉系数120d i (m)管道内径
105d i (m)管道内径
105i(MPa/m)单位长度管道沿程水头损失
0.0001739
i(MPa/m)单位长度管道沿程水头损失
0.0001739
L（m）
管道直线段的长度
10
L（m）
管道直线段的长度
40管道沿程水头损失管件和阀门等局部水头损失
消防水泵或消防给水系统所需要的设计扬程或设计压力
安全系数（1.2～1.4）宜根据管道的复杂程度和不可预见发生的管道变更所带来的不确定性
当消防水泵从消防水池吸水时，H为最低有效水位至最不利水灭火设施的几何高差；当消防水泵从市政给水管网直接吸水时，H为火灾时市政给水管网在消防水泵入口处的设计压力值的高程至最不利水灭火设施的几何高差（m）
最不利点水灭火设施所需的设计压力编制依据：《消防给水及消火栓系统技术规范》GB50974-2014第10.1.7条。

消防水泵扬程或设计压力计算
最不利消火栓栓口标高消防水池最低有效水位标高
H(m)
干管计算
立管计算
含 义。

消火栓计算书模版消火栓计算书计算原理参照《全国民用建筑工程设计技术措施2003》，《建筑给水排水工程》（中国建筑工业出版社）基本计算公式1. 最不利点消火栓流量Qxh = SQRT(B * Hq)式中：Qxh-水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值）B-水枪水流特性系数Hq-水枪喷嘴造成一定长度的充实水柱所需水压2. 最不利点消火栓压力Hxh = Hd + Hq + Hsk = Ad * Ld * Qxh*Qxh + Qxh*Qxh/B + 2式中：Hxh -消火栓栓口的最低水压(0.010MPa)Hd-消防水带的水头损失(0.01MPa)Hq-水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa)Hd-消防水带的水头损失(0.01MPa)Ad-水带的比阻Ld-水带的长度(m)Qxh-水枪喷嘴射出流量(L/s)B-水枪水流特性系数Hsk-消火栓栓口水头损失，宜取0.02Mpa3. 次不利点消火栓压力Hxh次= Hxh最+ H层高+ Hfj式中：H层高-消火栓间隔的楼层高(m)Hfj-两个消火栓之间的沿程、局部水头损失(m)4. 次不利点消火栓流量Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B))（依据规范需要与水枪的额定流量进行比较，取较大值）5. 流速VV = (4 * Q) / (π * Dj * Dj)式中：Q-管段流量L/sDj-管道的计算内径（m）6. 水力坡降i = 0.00107 * V * V / (pow(Dj, 1.3)式中：i-每米管道的水头损失（m H20/m）V-管道内水的平均流速（m/s）Dj-管道的计算内径（m）7. 沿程水头损失h = i * L式中：L-管段长度m8. 局部损失（采用当量长度法）h = i * L(当量)式中：L(当量) 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)9.消防水泵的扬程Hxb=Hxh+hxg+10HzHxb-消防水泵的扬程.mpaHxh-最不利点处消火栓口的水压，mpahxg-计算管路的水头损失，mpaHz-消防最低水位与最不利点消火栓之高差，0.01m计算参数：水龙带材料：衬胶水龙带长度：25m水龙带直径：65mm水枪喷嘴口径：19mm充实水柱长度：12 mHxb= Hd + Hq + Hsk+ 0.02+hxg+0.01Hz=Ad * Ld * Qxh*Qxh + Qxh*Qxh/B + 0.02+hxg+0.01Hz=0.01*0.00172*25*5.2*5.2+0.01*17+0.02+0.001AAA+0.01B BB=0.34Mpa计算结果:消防水泵所需扬程为：0.34MPa红色的为更改的数字，根据充实水柱长度，查全国民用建筑工程设计技术措施226页可以得出Qxh和Hq的值。
