汽轮机本体安装及维护说明书

汽轮机安装使用说明书1. 汽轮机安装使用说明书本文档旨在提供汽轮机的详细安装和使用指南，以确保用户能够正确、高效地操作该设备。

请仔细阅读以下章节，并按照所述步骤进行操作。

2. 安全注意事项为了避免潜在危险或损害，请务必遵循以下安全注意事项：- 在任何时候都要戴上适当的个人防护设备。

- 严禁未经授权者接近或触摸运行中的汽轮机。

- 确保所有连接部件牢固可靠，不得存在松动现象。

...3. 汽轮机组成与结构此章节将介绍汽轮机主要组成部分及其功能。

包括但不限于：压缩器、燃气发生器、涡管等各种关键元素。

通过理解每个零件的作用，您可以更好地了解整体工作原理。

4. 准备工作在开始正式安装之前，请完成以下准备工作：a) 清洁并检查待放置区域是否符合相关规定；b) 根据技术参数确认电源需求；c) 验证所需辅助系统（如冷却水）是否完善。

5. 安装步骤按照以下步骤进行汽轮机的安装：a) 确定合适位置并固定基础；b) 将汽轮机放置在基础上，并连接相应管道和电缆；c) 检查所有接口是否紧密，确保无泄漏现象。

6. 启动与停止操作本章节将详细介绍如何正确启动和停止汽轮机。

包括但不限于：预检、点火程序等关键环节。

请务必遵循所述顺序执行相关操作，以免造成设备损坏或人员伤害。

7. 维护与保养为了延长汽轮机的使用寿命，请根据制造商提供的建议进行日常维护工作。

此章节将列出一些重要事项及其频率，例如清洁滑油系统、更换过滤器等内容。

8. 故障排除指南当发生故障时，请参考该章节中提供的故障排除指南来解决问题。

针对可能出现的各种情况（如异常噪音、性能下降），我们会给出具体处理方法以帮助您快速恢复正常运行状态。

9. 附件10.法律名词及注释- 法律名词1：根据《劳动法》第X条，雇主有责任提供安全的工作环境。

- 法律名词2：依照《产品质量法》，制造商应当对其生产的汽轮机承担合理使用期限内的维修和保养责任。

汽轮机的维护保养手册说明书欢迎阅读汽轮机的维护保养手册说明书。

本手册旨在为使用者提供关于汽轮机维护保养的具体指导，以确保汽轮机的高效、安全运行。

请在操作和维护汽轮机之前仔细阅读本手册，并严格按照其中的指导进行操作。

第一章：维护准备1.1 确保安全在进行维护保养工作之前，务必切记确保自身安全。

佩戴必要的安全防护设备，并遵守所有相关的安全规定和操作规程。

1.2 了解汽轮机原理在维护保养之前，建议全面了解汽轮机的原理和工作机制。

这有助于更好地理解维护保养的目的和方法。

第二章：维护检查2.1 外观检查定期进行汽轮机外观检查，包括检查机身是否有异物，检查连杆、轴承和叶轮是否存在磨损或裂纹等。

2.2 润滑系统检查根据汽轮机的润滑系统要求，检查润滑油的质量和量是否符合标准，确保润滑系统正常运行。

2.3 燃气系统检查检查燃气系统的各个部件，确保燃气供应顺畅，并清除可能存在的堵塞物。

第三章：维护保养操作3.1 清洁汽轮机定期进行汽轮机清洁，清除灰尘和污垢，确保散热效果良好，避免过热。

3.2 轴承润滑按照润滑系统的要求，对汽轮机的轴承进行定期润滑，并清除可能影响润滑效果的杂质。

3.3 运转试验定期进行汽轮机运转试验，以确保其正常工作。

在试验前，仔细检查各个部件是否安装正确，排除故障。

第四章：故障排除4.1 常见故障及解决方法列举汽轮机常见故障及对应的解决方法，供用户在遇到故障时进行参考。

4.2 紧急故障处理提供应对紧急故障的处理方法，包括如何立即停机和排除紧急故障。

第五章：维护记录5.1 维护记录表格提供维护记录表格，在每次维护保养时填写相关信息，以建立维护记录档案。

5.2 维护保养计划汽轮机维护保养计划的制定和执行，包括定期维护保养和特定维护保养内容。

附录一：常用工具清单本附录列出进行汽轮机维护保养所需的常用工具清单。

附录二：联系信息提供汽轮机制造商或维修服务商的联系信息，以便用户在需要时能够及时联系到专业技术支持人员。

汽轮机的安装使用说明书二尊敬的用户：感谢您选择我们的汽轮机产品。

为了确保您正确、安全地使用此产品，请阅读本安装使用说明书二，详细了解汽轮机的安装使用方法与注意事项。

一：产品概述汽轮机是一种利用高温高压蒸汽驱动的旋转机械设备，广泛应用于发电、工业生产等领域。

它具有高效率、高可靠性和低排放等优点，能够满足各类工况需求。

二：安装前准备1. 安装环境要求：确保安装场所宽敞、通风良好，并保持干燥清洁，防止灰尘和杂质进入机内。

2. 设备检查：确保汽轮机及相关设备完好无损，无零部件缺失或损坏。

三：安装步骤1. 场地准备：根据汽轮机的尺寸和重量，合理规划好场地布局，确保设备安装稳固。

2. 安装基础：按照汽轮机基础设计要求施工，确保基础坚固平整。

3. 设备安装：将汽轮机及相关辅助设备按照安装图纸要求，进行正确安装，并要求相关施工人员严格按照操作规程进行作业。

4. 输水安装：确保汽轮机的进出水管道连接正确，并经过严密的检漏和压力测试，以确保系统的正常运行。

5. 电气接线：根据汽轮机电气接线图进行正确的接线操作，并进行必要的电气绝缘测试。

四：使用方法1. 操作要求：严格按照汽轮机的操作规程进行操作，遵守设备运行的安全操作规定。

2. 运行监测：在使用汽轮机过程中，及时监测设备运行状态，确保各项参数正常。

3. 维护保养：按照维护保养手册的要求，定期进行设备检修、清洗和润滑，以延长设备寿命。

五：注意事项1. 安全防护：在操作和维护过程中，要戴好相关的安全防护用具，如手套、护目镜等。

2. 禁止操作：禁止在设备运行时进行任何形式的保养和维修，以免造成人员伤害和设备损坏。

3. 清洁卫生：定期清洁设备，清除积尘和杂物，保持良好的设备卫生环境。

本文档涉及附件：1. 安装图纸：附带汽轮机的安装图纸，包括基础设计图纸、设备布局图等。

2. 操作规程：包括汽轮机的启动、停机、运行监测等操作方法。

本文所涉及的法律名词及注释：1. 汽轮机：指一种利用高温高压蒸汽驱动的旋转机械设备，用于转化热能为机械能。

汽轮机使用说明书及维护手册1. 汽轮机概述汽轮机是利用汽轮机组将热能转化为机械能的设备。

它由燃烧器、压缩机、汽轮机、减速器和发电机等组成。

汽轮机广泛应用于发电、工业生产和航空航天等领域，其正常运行和维护对保证设备的安全和可靠运行至关重要。

2. 使用前的准备在启动汽轮机之前，请务必做好以下准备工作：2.1 确保燃料供应充足，并检查燃料的质量和适用性。

2.2 检查冷却系统的冷却剂，确保冷却剂达到指定标准。

2.3 检查润滑系统的润滑油，确保润滑油合格并达到规定的油位。

3. 启动汽轮机3.1 检查燃料阀门和燃烧器，并确保其处于关闭状态。

3.2 打开汽轮机的进气阀门，并逐渐增加负荷，预热至规定温度。

3.3 启动燃烧器，注意观察火焰状态，并根据实际情况调整。

3.4 启动压缩机，逐渐增加负荷至额定转速。

3.5 启动汽轮机，待其达到额定转速后，逐渐增加负荷。

4. 汽轮机的运行与管理4.1 监测汽轮机的运行参数，包括转速、温度、压力等，确保其在正常范围内运行。

4.2 定期检查并更换燃料滤清器和空气滤清器，保证燃料和空气的清洁度。

4.3 定期检查冷却系统和润滑系统的状态，确保其工作良好。

4.4 注意观察汽轮机的振动情况，如发现异常振动应及时采取措施进行修复。

4.5 定期进行润滑油和冷却剂的更换，并注意合理利用和储存。

5. 汽轮机的维护与维修5.1 按照制造商提供的维护手册进行定期维护，包括清洁、润滑、紧固等工作。

5.2 定期检查汽轮机的磨损情况，并根据需要更换磨损严重的零部件。

5.3 若发生故障或异常情况，应立即停机进行维修，并根据需要进行更换或修理。

5.4 定期进行性能测试和技术检查，发现问题及时处理，确保汽轮机的正常运行。

5.5 建立完善的维护记录和故障记录，便于日后的维护和排查故障。

6. 安全注意事项6.1 操作人员应按照相关规定进行操作，并接受必要的培训和考核。

6.2 操作人员在操作和维护过程中，应注意个人安全，佩戴必要的防护设备。

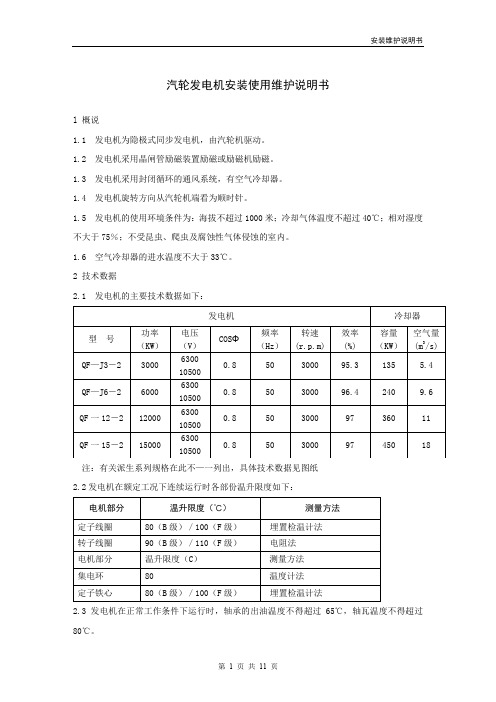

汽轮发电机安装使用维护说明书l 概说1.1 发电机为隐极式同步发电机，由汽轮机驱动。

1.2 发电机采用晶闸管励磁装置励磁或励磁机励磁。

1.3 发电机采用封闭循环的通风系统，有空气冷却器。

1.4 发电机旋转方向从汽轮机端看为顺时针。

1.5 发电机的使用环境条件为：海拔不超过1000米；冷却气体温度不超过40℃；相对湿度不大于75％；不受昆虫、爬虫及腐蚀性气体侵蚀的室内。

1.6 空气冷却器的进水温度不大于33℃。

2 技术数据2.1 发电机的主要技术数据如下：注：有关派生系列规格在此不—一列出，具体技术数据见图纸2.2发电机在额定工况下连续运行时各部份温升限度如下：2.3发电机在正常工作条件下运行时，轴承的出油温度不得超过65℃，轴瓦温度不得超过80℃。

2.4当发电机的功率因数为额定值，电压与额定值的偏差不超过±5％，且其频率与额定值偏差不超过土1％时，其出力保持不变。

2.5发电机在一般情况下，不保证过载运转。

3 结构简介3.1发电机机座由钢板焊成，吊攀位于定子两侧面的中部，上端盖为铸铁结构，下端盖采用钢板焊接。

为防止油污及灰尘进入电机内部，在端盖上设有高压气密封装置。

3.2发电机定子铁心是由经涂漆处理过的0.5mm，高矽扇形片套于鸠尾支持筋上叠压而成，全长分成若干段，形成若干辐向风道，铁心籍机壁压紧并焊接固定。

3.3发电机定子线圈采用全粉云母B级或F级绝缘，直线部份与端部均采用模压端部做成篮式渐伸线结构、经三个端箍成一整体，并通过环氧玻璃布板支架固定在机座两端。

定子线圈对半组成，端部连接采用银焊或磷银铜焊。

定干线圈有六个出线头。

3.4 发电机转子用整体优质钢锻成，冷却方式为空气表面冷却，在转子大齿上开有通风槽，通风槽楔上留有风孔，以改善转子表面散热效果．护环上开有通风孔以便更有效地冷却转子线圈的端部。

3.5 转子线圈是用裸铜线绕成，其匝间绝缘用绝缘垫条或半叠包以绝缘带。

转子线槽槽楔采用非磁性材料制成，以减少漏磁。

汽轮机安装使用说明书一、前言汽轮机是一种重要的动力设备，广泛应用于发电厂、石化厂等工业领域。

为了确保汽轮机的正常安装和使用，本说明书将提供详细的指导和操作步骤。

二、安装前准备1. 确保安装场地符合相关要求，具备良好的通风和排水条件。

2. 检查汽轮机及相关附件的封装是否完好，防止运输过程中的损坏。

3. 根据设备重量和尺寸，准备合适的起重工具和设备以确保安全操作。

4. 按照设备图纸和相关要求，准备安装所需的管道、电缆等附件。

三、安装步骤1. 汽轮机基础安装- 根据汽轮机基础图纸要求，在场地上进行基础的施工和浇筑。

- 确保基础平整、牢固，并按照图纸要求设置定位螺栓。

2. 汽轮机安装- 使用合适的起重设备，将汽轮机轴承盖小心地放置在基础上，对齐定位螺栓。

- 逐步进行轴承盖的安装，确保安装均匀并且固定。

3. 排气系统安装- 按照汽轮机图纸，安装正、负压进汽和排汽管道。

- 检查管道连接是否紧密，防止气体泄露情况。

4. 冷却系统安装- 根据工艺要求，安装冷却系统的水管道。

- 连接冷却系统和汽轮机主体，确保流体循环畅通。

5. 控制系统安装- 根据电气图纸和控制逻辑，安装汽轮机的控制系统组件。

- 检查电缆接线是否正确并且紧固可靠。

四、使用注意事项1. 汽轮机运行前，必须进行相关设备的检查和测试，确保各项参数符合要求。

2. 汽轮机的操作必须经过专业培训并持有相关资质的人员进行。

3. 定期进行汽轮机的维护保养，清洁附件、更换润滑油等，以确保其长期运行的性能和可靠性。

4. 遵守安全操作规程，切勿超载运行和进行违规操作。

五、故障排除在使用过程中，可能会遇到各种故障和异常情况。

以下是常见问题的解决方法之一，更加详细的故障排除流程请参考汽轮机操作手册。

1. 故障：汽轮机温度过高。

解决方法：检查冷却系统是否正常运行，清洗冷却器，检查冷却水供应是否正常。

2. 故障：汽轮机噪音过大。

解决方法：检查轴承和齿轮是否磨损，进行维护保养，并按照规定周期更换润滑油。

目录1.编制依据 (2)2.编制目的和适用范围 (2)3.设备概况及工程量 (2)4.资源配置 (3)5.施工进度安排 (4)..6.施工程序及方法............................................................. (4)7.质量标准及控制 (28)8.安全注意事项 (28)9.附件 (29)1.编制依据序号施工依据及验收标准来源版本备注1 《600MW超临界中间再热凝汽式汽轮机安装说明书》上海汽轮机厂2 《电力建设施工及验收技术规范》电力部96版汽机篇3 《火电施工质量检验及评定标准》国家电力公司96版汽机篇5 《电力建设工作规程》国家电力公司96版4 《国家电网公司电力建设安全健康与环境管理工作规定》国家电网公司2003版6 《安全生产工作规定》国家电力公司2004版7 《电力建设施工及验收技术规范》能源部92版汽机篇2.编制目的和适用范围为了提高汽轮机本体的安装工艺和质量，加强施工工序过程控制。

特编制汽轮机本体安装作业指导书。

该作业指导书规定汽轮机本体的检修及安装的工艺要求和施工方法，明确其质量标准，确保汽轮机本体检修和安装有序地达到各项质量标准，并说明完成该项目所需的资源配制、工期目标、必配的工机具，应注意的安全事项，适用于华电襄樊电厂二期(2×600MW)工程5#机组N600-24.2/566/566型汽轮机本体的检修及安装工作。

3.设备概况及工程量襄樊电厂二期5#机组汽轮机本体布置于汽机厂房13.7M平台上，纵向布置、机头朝向固定端型号为N600-24.2/566/566型，是超临界、一次中间再热、三缸四排气、单轴、双背压、凝式汽轮机。

主要由高中压缸，2个低压缸（包括转子），前轴承箱，盘车装置，连通管，高压主汽阀，高压调节阀及中压主汽阀，中压调节阀，高压导汽管及中压导汽管（厂供导汽管道）等组成。

设备图见上海汽轮机厂供技术资料。

汽缸安装
一、低压缸安装
1.台板找平
2.下缸就位
3.低压缸找平过程中，中部保持水平，四角扬起，应对称向各自相反方向扬起。

4.找正结束后，把紧地脚螺栓。

把紧过程中应架表监视，保证汽缸标高水平不变。

5.放入转子，调整中心。

二、高压缸安装
1.高压缸安装前，由于高压缸是搭接在前箱和低压缸上的，所以在高压缸就位之前，就需要将前箱与低压缸初步找正。

2.负荷分配：保证高压缸将重力均匀的分配，防止基础受力不均，机组膨胀膨不均，产生振动。

猫爪垂弧法：由于猫爪支撑的汽缸为静定结构，所以当前端负荷分配合理后，另一端也自然合理。

因此仅需测量一端的负荷分配。

仅需要在下半空缸状态下，测量左右猫爪的垂弧值即可。

使用螺栓将猫爪全部拧紧，拆卸A螺栓，在对应猫爪上部架百分表，然后吊起上缸，撤去猫爪垫片以及横销。

松下吊车使汽缸自由下垂。

读取间隙A和垫片厚度B，二者差值即为垂弧值。

该值应与百分表读书一致。

做完一边测量另一边。

两者差值允许偏差为0.1mm左右。

不合适时，则根据偏差值小于等于0.1mm进行调整垫片厚度。

调整是不允许单侧调整。

三、内缸找正
在外缸找平找正后，即可吊入内缸，检查内缸支撑于外下缸的各支撑点均应接触密实。

以外汽封前后洼窝为准来确定内缸中心。

汽轮机的维护保养说明书一、引言感谢您选择使用我公司生产的汽轮机。

为确保汽轮机的正常运行和延长使用寿命，我们提供以下维护保养说明。

请您仔细阅读并按照指导进行操作。

二、操作前准备在进行汽轮机的维护保养之前，请务必完成以下准备工作：1. 关闭汽轮机并断开电源。

2. 确保维护保养工作区域清洁并通风良好。

3. 准备好所需的工具和备用零件。

三、日常维护保养1. 清洁定期对汽轮机进行清洁是维护保养的重要环节。

可以使用柔软的毛刷或风吹枪清除外部灰尘和污垢。

注意不要将水或清洁剂直接喷向设备内部。

2. 润滑汽轮机的各个摩擦部位需要适量的润滑剂来减少摩擦和磨损。

根据使用手册中的要求，定期给汽轮机添加适量的润滑油。

注意检查润滑油的质量和浓度，必要时更换。

3. 疏通定期清理汽轮机的排气系统和冷却系统，确保通畅无堵塞。

使用专用工具清除积聚的污物和杂质。

4. 检查定期检查汽轮机的连接管道、导轮、叶轮等部件是否有松动、磨损或损坏现象。

如发现问题，及时修复或更换零件。

5. 温度和压力监测汽轮机的正常运行需要在适宜的温度和压力范围内进行。

定期检查温度计和压力表的准确性，并根据实际情况进行调整。

四、定期维护保养除了日常维护保养外，还需进行定期的深度维护保养。

1. 更换零件根据使用手册中的要求，定期检查汽轮机的各个零部件的磨损程度，如有必要，及时更换。

特别需要注意的是叶轮和导轮的磨损情况，以保证汽轮机的高效运行。

2. 清洗冷却系统定期清洗冷却系统中的冷却水，防止水垢和污垢积聚，影响正常冷却效果。

同时检查冷却水的水质，必要时进行净化处理。

3. 维护控制系统定期检查汽轮机的控制系统，确保其稳定可靠。

清洁控制面板及连接线，检查传感器和阀门的工作情况。

4. 动平衡校准定期进行汽轮机的动平衡校准，以防止因不平衡而引起的振动和噪音。

请专业人员进行校准操作。

五、故障排除在汽轮机出现故障时，请按以下步骤进行排除：1. 关闭汽轮机并断开电源。

2. 仔细检查故障现象和可能的原因。
