频域指标

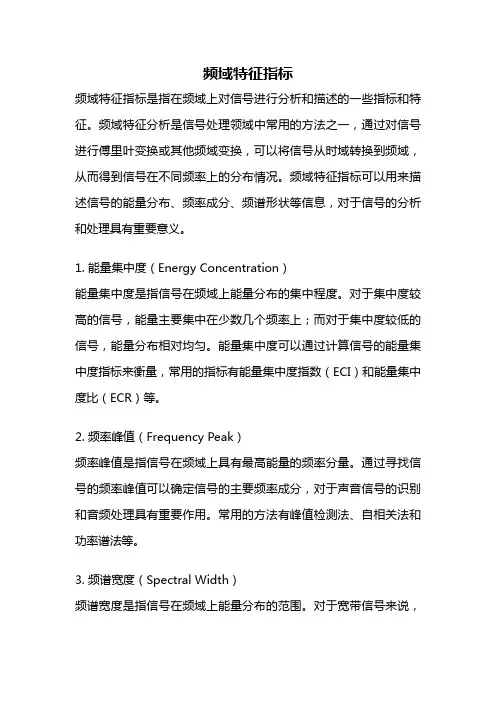

频域特征指标频域特征指标是指在频域上对信号进行分析和描述的一些指标和特征。

频域特征分析是信号处理领域中常用的方法之一，通过对信号进行傅里叶变换或其他频域变换，可以将信号从时域转换到频域，从而得到信号在不同频率上的分布情况。

频域特征指标可以用来描述信号的能量分布、频率成分、频谱形状等信息，对于信号的分析和处理具有重要意义。

1. 能量集中度（Energy Concentration）能量集中度是指信号在频域上能量分布的集中程度。

对于集中度较高的信号，能量主要集中在少数几个频率上；而对于集中度较低的信号，能量分布相对均匀。

能量集中度可以通过计算信号的能量集中度指标来衡量，常用的指标有能量集中度指数（ECI）和能量集中度比（ECR）等。

2. 频率峰值（Frequency Peak）频率峰值是指信号在频域上具有最高能量的频率分量。

通过寻找信号的频率峰值可以确定信号的主要频率成分，对于声音信号的识别和音频处理具有重要作用。

常用的方法有峰值检测法、自相关法和功率谱法等。

3. 频谱宽度（Spectral Width）频谱宽度是指信号在频域上能量分布的范围。

对于宽带信号来说，频谱宽度较大；而对于窄带信号来说，频谱宽度较小。

频谱宽度可以通过计算信号的频谱宽度指标来衡量，常用的指标有频谱宽度、频带宽度和3dB带宽等。

4. 频域平坦度（Spectral Flatness）频域平坦度是指信号在频域上能量分布的均匀程度。

对于平坦的信号来说，各个频率分量的能量相对均匀；而对于不平坦的信号来说，某些频率分量的能量较高，而其他频率分量的能量较低。

频域平坦度可以通过计算信号的频域平坦度指标来衡量，常用的指标有频谱平坦度（SF）和频谱倾斜度（SS）等。

5. 频域相干性（Frequency Coherence）频域相干性是指信号在频域上不同频率分量之间的相关性。

对于相干的信号来说，各个频率分量之间存在一定的相关关系；而对于非相干的信号来说，各个频率分量之间不存在相关关系。

5.7 频域性能指标和时域性能指标的关系频率响应法是通过系统的开环频率特性和闭环频率特性的一些特征量间接地表征系统的瞬(暂)态响应的性能，因而这些特征量又被称为频域性能指标。

常用的频域性能指标有幅值裕度、相位裕度、谐振峰值、谐振频率和频带宽度等。

虽然这些指标没有时域性能指标那样直观，但在二阶系统中，它们与时域性能指标有着确定的对应关系，对于高阶系统，也有近似的关系。

5.7.1频域指标和二阶系统的过渡过程指标设二阶单位反馈系统的方框图如图5-80所示。

图 5-80 二阶单位反馈系统的方框图此系统的闭环传递函数为2222)()(nn n s s s X s Y ωξωω++= 其中ξ为阻尼比，n ω为无阻尼自然振荡频率。

令s j =ω代入上式，可得系统的闭环频率响应为:ja n nM j j X j Y e 2)1(1)()(22=+-=ωωξωωωω式中 M nn =-+1122222()()ωωξωω2212a r c t a n nn ωωωωξα--= 根据式(5-67)可知，当00707≤≤ξ.时，在谐振频率ωr 处，M 出现峰值ωωξr n =-122M r =-1212ξξ二阶系统的闭环频率特性如图5-81所示。

图 5-81 图5-80所示系统的闭环频率特性对于二阶系统，在012≤<ξ时，频率特性的谐振峰值M r 可以反映系统的阻尼系数ξ，而其谐振频率ωr 可以反映给定ξ对应的自然频率ωn ,从而也能反映响应速度。

这样就可把二阶系统闭环频率特性的M r 和ωr 当作性能指标用。

系统的频带宽度(带宽)由图5-81可见，当ωω>r 时，闭环频率特性的幅值M 单调下降。

当闭环频率特性的幅值下降到707.021==M 时，或者说，当闭环频率特性的分贝值下降到零频率时分贝值以下3分贝时，对应的频率ωb 称为截止频率，又称带宽频率。

此时有b j M j M ωωω>-<3)0(lg 20)(lg 20对于0)0(lg 20=j M ，有b j M ωωω>-<3)(lg 20系统对频率高于ωb 的输入衰减很大，只允许频率低于ωb 的输入通过。

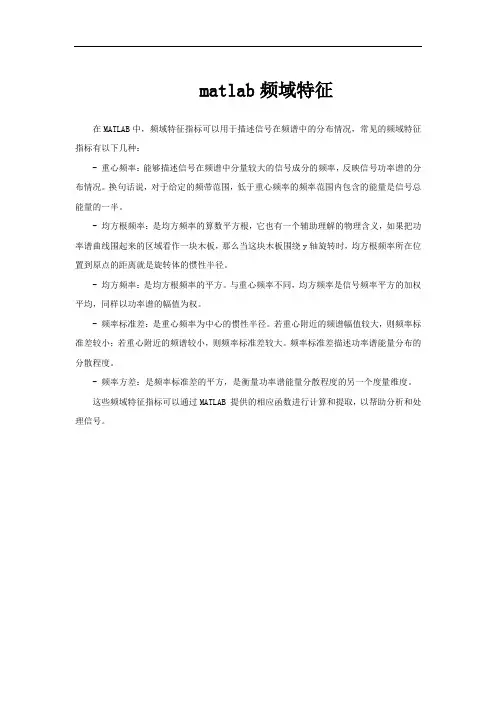

matlab频域特征
在MATLAB中，频域特征指标可以用于描述信号在频谱中的分布情况，常见的频域特征指标有以下几种：
- 重心频率：能够描述信号在频谱中分量较大的信号成分的频率，反映信号功率谱的分布情况。

换句话说，对于给定的频带范围，低于重心频率的频率范围内包含的能量是信号总能量的一半。

- 均方根频率：是均方频率的算数平方根，它也有一个辅助理解的物理含义，如果把功率谱曲线围起来的区域看作一块木板，那么当这块木板围绕y轴旋转时，均方根频率所在位置到原点的距离就是旋转体的惯性半径。

- 均方频率：是均方根频率的平方。

与重心频率不同，均方频率是信号频率平方的加权平均，同样以功率谱的幅值为权。

- 频率标准差：是重心频率为中心的惯性半径。

若重心附近的频谱幅值较大，则频率标准差较小；若重心附近的频谱较小，则频率标准差较大。

频率标准差描述功率谱能量分布的分散程度。

- 频率方差：是频率标准差的平方，是衡量功率谱能量分散程度的另一个度量维度。

这些频域特征指标可以通过MATLAB 提供的相应函数进行计算和提取，以帮助分析和处理信号。

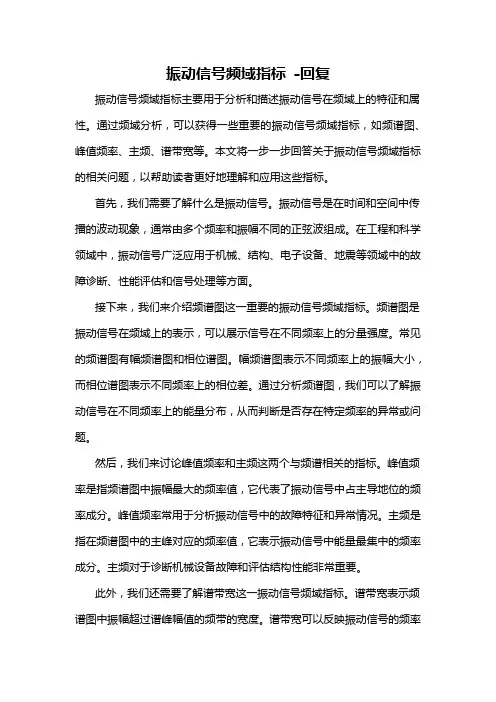

振动信号频域指标-回复振动信号频域指标主要用于分析和描述振动信号在频域上的特征和属性。

通过频域分析，可以获得一些重要的振动信号频域指标，如频谱图、峰值频率、主频、谱带宽等。

本文将一步一步回答关于振动信号频域指标的相关问题，以帮助读者更好地理解和应用这些指标。

首先，我们需要了解什么是振动信号。

振动信号是在时间和空间中传播的波动现象，通常由多个频率和振幅不同的正弦波组成。

在工程和科学领域中，振动信号广泛应用于机械、结构、电子设备、地震等领域中的故障诊断、性能评估和信号处理等方面。

接下来，我们来介绍频谱图这一重要的振动信号频域指标。

频谱图是振动信号在频域上的表示，可以展示信号在不同频率上的分量强度。

常见的频谱图有幅频谱图和相位谱图。

幅频谱图表示不同频率上的振幅大小，而相位谱图表示不同频率上的相位差。

通过分析频谱图，我们可以了解振动信号在不同频率上的能量分布，从而判断是否存在特定频率的异常或问题。

然后，我们来讨论峰值频率和主频这两个与频谱相关的指标。

峰值频率是指频谱图中振幅最大的频率值，它代表了振动信号中占主导地位的频率成分。

峰值频率常用于分析振动信号中的故障特征和异常情况。

主频是指在频谱图中的主峰对应的频率值，它表示振动信号中能量最集中的频率成分。

主频对于诊断机械设备故障和评估结构性能非常重要。

此外，我们还需要了解谱带宽这一振动信号频域指标。

谱带宽表示频谱图中振幅超过谱峰幅值的频带的宽度。

谱带宽可以反映振动信号的频率分布范围，较大的谱带宽意味着信号分布范围广泛，而较小的谱带宽则表示信号分布范围较窄。

谱带宽在机械设备故障诊断和结构健康监测中具有重要意义。

最后，我们需要了解如何进行频谱分析和使用相关工具。

频谱分析是将时域信号转换为频域信号的过程，常用的频谱分析方法有傅里叶变换、快速傅里叶变换（FFT）、小波变换等。

这些方法可以通过计算机软件或硬件设备来实现。

在实际应用中，常用的频谱分析工具有MATLAB、Python 中的SciPy和NumPy库等。

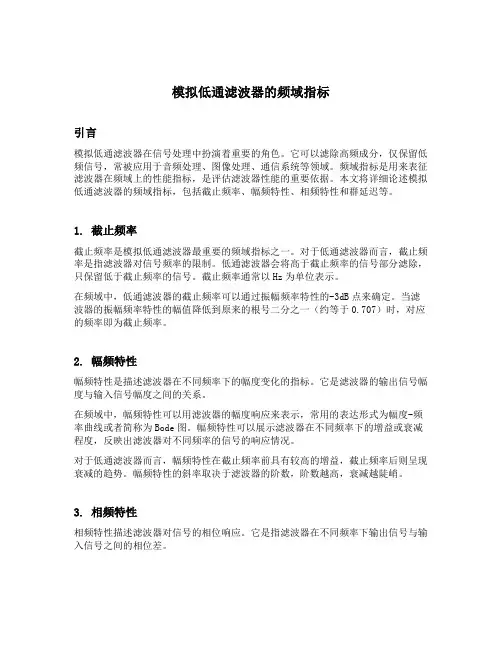

模拟低通滤波器的频域指标引言模拟低通滤波器在信号处理中扮演着重要的角色。

它可以滤除高频成分，仅保留低频信号，常被应用于音频处理、图像处理、通信系统等领域。

频域指标是用来表征滤波器在频域上的性能指标，是评估滤波器性能的重要依据。

本文将详细论述模拟低通滤波器的频域指标，包括截止频率、幅频特性、相频特性和群延迟等。

1. 截止频率截止频率是模拟低通滤波器最重要的频域指标之一。

对于低通滤波器而言，截止频率是指滤波器对信号频率的限制。

低通滤波器会将高于截止频率的信号部分滤除，只保留低于截止频率的信号。

截止频率通常以Hz为单位表示。

在频域中，低通滤波器的截止频率可以通过振幅频率特性的-3dB点来确定。

当滤波器的振幅频率特性的幅值降低到原来的根号二分之一（约等于0.707）时，对应的频率即为截止频率。

2. 幅频特性幅频特性是描述滤波器在不同频率下的幅度变化的指标。

它是滤波器的输出信号幅度与输入信号幅度之间的关系。

在频域中，幅频特性可以用滤波器的幅度响应来表示，常用的表达形式为幅度-频率曲线或者简称为Bode图。

幅频特性可以展示滤波器在不同频率下的增益或衰减程度，反映出滤波器对不同频率的信号的响应情况。

对于低通滤波器而言，幅频特性在截止频率前具有较高的增益，截止频率后则呈现衰减的趋势。

幅频特性的斜率取决于滤波器的阶数，阶数越高，衰减越陡峭。

3. 相频特性相频特性描述滤波器对信号的相位响应。

它是指滤波器在不同频率下输出信号与输入信号之间的相位差。

在频域中，相频特性可以用滤波器的相位响应来表示。

相频特性对于一些特定的应用非常重要，比如在通信系统中，准确的相位响应是保证信号的传输质量的重要因素。

低通滤波器的相频特性通常是线性的，即相频特性与频率呈线性关系。

因此，在低通滤波器中，相位随频率增加而线性递增。

4. 群延迟群延迟是指滤波器对不同频率分量的延迟时间的变化。

群延迟反映了信号在滤波器中传输的时延。

在频域中，群延迟可以通过滤波器的群延迟频率响应来表示。

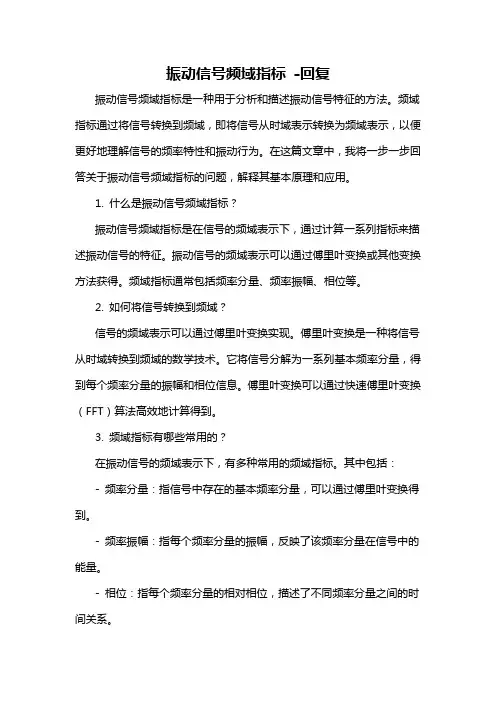

振动信号频域指标-回复振动信号频域指标是一种用于分析和描述振动信号特征的方法。

频域指标通过将信号转换到频域，即将信号从时域表示转换为频域表示，以便更好地理解信号的频率特性和振动行为。

在这篇文章中，我将一步一步回答关于振动信号频域指标的问题，解释其基本原理和应用。

1. 什么是振动信号频域指标？振动信号频域指标是在信号的频域表示下，通过计算一系列指标来描述振动信号的特征。

振动信号的频域表示可以通过傅里叶变换或其他变换方法获得。

频域指标通常包括频率分量、频率振幅、相位等。

2. 如何将信号转换到频域？信号的频域表示可以通过傅里叶变换实现。

傅里叶变换是一种将信号从时域转换到频域的数学技术。

它将信号分解为一系列基本频率分量，得到每个频率分量的振幅和相位信息。

傅里叶变换可以通过快速傅里叶变换（FFT）算法高效地计算得到。

3. 频域指标有哪些常用的？在振动信号的频域表示下，有多种常用的频域指标。

其中包括：- 频率分量：指信号中存在的基本频率分量，可以通过傅里叶变换得到。

- 频率振幅：指每个频率分量的振幅，反映了该频率分量在信号中的能量。

- 相位：指每个频率分量的相对相位，描述了不同频率分量之间的时间关系。

- 谱密度：指信号在频率域上的能量分布情况，可以通过功率谱密度计算得到。

- 峰值频率：指具有最大振幅的频率分量，通常用于检测信号中的主要振动模态。

- 调谐比：指信号中存在的主要频率与其他频率之间的比例关系。

以上仅是一些常见的频域指标示例，实际应用中还有其他更多的指标可以根据需要进行计算和分析。

4. 频域指标的应用有哪些？振动信号频域指标广泛应用于振动分析、故障诊断和结构健康监测等领域。

通过分析信号的频域特征，可以识别故障模式、评估结构的健康状态，并提供可靠的故障诊断依据。

频域指标还可以用于分析信号的谱密度、频率分布和频率特性，帮助工程师了解信号的频率特性和振动行为。

例如，在机械故障诊断中，可以通过分析振动信号的频域指标来判断机械部件的健康状态。

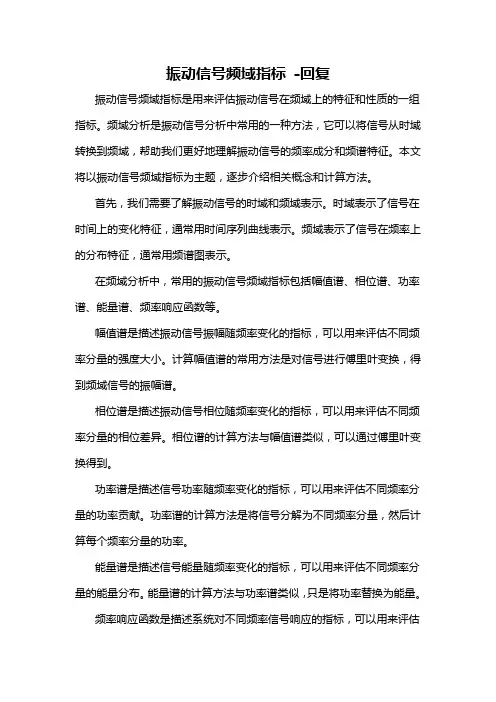

振动信号频域指标-回复振动信号频域指标是用来评估振动信号在频域上的特征和性质的一组指标。

频域分析是振动信号分析中常用的一种方法，它可以将信号从时域转换到频域，帮助我们更好地理解振动信号的频率成分和频谱特征。

本文将以振动信号频域指标为主题，逐步介绍相关概念和计算方法。

首先，我们需要了解振动信号的时域和频域表示。

时域表示了信号在时间上的变化特征，通常用时间序列曲线表示。

频域表示了信号在频率上的分布特征，通常用频谱图表示。

在频域分析中，常用的振动信号频域指标包括幅值谱、相位谱、功率谱、能量谱、频率响应函数等。

幅值谱是描述振动信号振幅随频率变化的指标，可以用来评估不同频率分量的强度大小。

计算幅值谱的常用方法是对信号进行傅里叶变换，得到频域信号的振幅谱。

相位谱是描述振动信号相位随频率变化的指标，可以用来评估不同频率分量的相位差异。

相位谱的计算方法与幅值谱类似，可以通过傅里叶变换得到。

功率谱是描述信号功率随频率变化的指标，可以用来评估不同频率分量的功率贡献。

功率谱的计算方法是将信号分解为不同频率分量，然后计算每个频率分量的功率。

能量谱是描述信号能量随频率变化的指标，可以用来评估不同频率分量的能量分布。

能量谱的计算方法与功率谱类似，只是将功率替换为能量。

频率响应函数是描述系统对不同频率信号响应的指标，可以用来评估系统的频率特性。

频率响应函数的计算方法是将输入信号与系统的传递函数进行傅里叶变换，得到系统对不同频率信号的响应。

以上介绍了振动信号频域分析中常用的指标和计算方法。

通过这些指标，我们可以更全面地了解振动信号在频域上的特征和性质，为故障诊断和状态监测提供有力的支持。

振动信号频域指标的应用非常广泛，例如在工程领域中常用于故障诊断和故障预防。

通过分析振动信号的频谱特征，可以判断机器设备是否存在异常振动，从而及时采取措施进行维修或更换。

此外，振动信号频域指标还可以用于建筑结构、桥梁、飞行器等领域的结构健康监测和性能评估。

振动信号频域指标解释说明1. 引言1.1 概述振动信号频域指标是用于分析和评估振动信号特征的一种重要方法。

随着科技的发展和应用领域的不断扩大，对机械设备和工业系统的故障诊断、状态监测以及振动信号处理的需求也越来越高。

频域分析作为一种常用的信号分析方法，可以提供关于信号频率和能量分布的详细信息，从而帮助我们更好地理解和解释振动信号的特性。

1.2 文章结构本文将从以下几个方面对振动信号频域指标进行解释说明。

首先，在第二部分中，我们将介绍振动信号频域表示以及傅里叶变换的基本原理，并探讨其在工程实践中的应用。

接下来，在第三部分中，我们将介绍常见的振动信号特征提取方法，包括时间域特征提取方法、频域特征提取方法以及小波变换与振动信号特征提取之间的关系。

然后，在第四部分中，我们将通过具体案例分析，探讨振动信号频域指标在故障诊断、机械设备状态监测以及工业振动信号处理中的实际应用情况。

最后，在第五部分中，我们将对全文进行总结回顾，并展望未来研究方向。

1.3 目的本文旨在深入介绍和解释振动信号频域指标的原理和应用，帮助读者更好地理解和应用频域分析方法，促进相关领域的研究和发展。

通过学习本文内容，读者将能够掌握振动信号频域表示、傅里叶变换及其应用、特征提取方法以及频域指标在故障诊断、状态监测和工业振动信号处理中的实际案例应用等知识，并能够对未来相关研究方向进行展望。

2. 频域分析2.1 振动信号频域表示在振动信号分析中，频域是一种重要的分析手段。

频域分析是通过将时域的振动信号转换成频域表示来研究信号的特征和性质。

频域表示可以将振动信号分解成一系列不同频率的正弦波成分，从而更好地理解和描述信号在不同频率上的能量分布。

2.2 傅里叶变换及其应用傅里叶变换是一种常用的数学工具，用于将时域信号转换为频域。

它可以将周期性或非周期性信号拆解为若干个正弦和余弦函数，并得到各个频率成分对应的幅值和相位信息。

傅里叶变换在振动信号处理中广泛应用，可以提供关于振动信号频谱内容的详细信息。

origin 频域信号指标重心频率-回复什么是频域信号？频域信号是指在频率（频率表示了信号中不同频率成分的数量信息）域上进行分析和表示的信号。

频率域分析是一种将时域信号转换为频域信号的过程，通过频域分析可以更好地理解和处理信号的特性和特征。

频域信号具有许多重要的特性和指标，其中一个重要的指标是重心频率。

什么是重心频率？重心频率是频域信号中频率的平衡点，也可以理解为信号在频域上的中心。

重心频率可以通过不同的方法计算和确定，具体的方法取决于信号的性质和分析的目的。

在频域信号中，重心频率可以被定义为所有频率成分乘以其幅度的加权平均值除以所有频率成分的加权和。

也就是说，重心频率是通过将每个频率成分乘以其幅度得到一个加权值，并将所有加权值加起来，然后再将它们除以所有加权值的总和得到的。

重心频率是一个重要的指标，因为它提供了频域信号分布情况的信息。

具体来说，重心频率可以用于衡量信号的中心集中度。

当信号的重心频率接近0时，表示信号在低频处更加集中；当重心频率接近采样频率的一半时，表示信号在高频处更加集中。

同时，重心频率还可以用于信号的滤波和特征提取。

频域信号的分析过程可以分为以下几个步骤：1. 采集信号：首先，需要采集和记录待分析的信号。

信号可以是从各种传感器或设备中采集的模拟信号，也可以是从数字文件或实时采集的数字信号。

2. 时域分析：在进行频域分析之前，需要先对信号进行时域分析，以了解信号的整体特性。

例如，信号的幅值、时域波形、频率成分等信息。

3. 信号转换：将时域信号转换为频域信号。

常用的方法是傅里叶变换或小波变换等。

这些变换可以将信号从时间域转换到频率域，提供信号各个频率成分的信息。

4. 计算重心频率：根据信号的频谱图或频域表示，计算信号的重心频率。

具体的计算方法已在前文中介绍。

5. 分析和应用：根据重心频率和其他频域指标，对信号进行分析和应用。

例如，可以通过重心频率的变化来检测信号的变化趋势，或者根据信号的重心频率进行滤波或特征提取。

origin 频域信号指标重心频率【原创实用版】目录1.频域信号的概念2.频域信号的指标3.重心频率的定义及计算方法4.重心频率在频域信号分析中的应用5.总结正文1.频域信号的概念频域信号是指信号在频域上的表现形式。

在信号处理领域，信号可以分为时域信号和频域信号。

时域信号是信号在时间轴上的表现，而频域信号则是信号在频率轴上的表现。

频域信号能够反映信号在不同频率上的成分，从而为信号分析和处理提供方便。

2.频域信号的指标频域信号的指标主要包括频率、振幅和相位。

其中，频率表示信号在不同频率上的成分分布；振幅表示信号在不同频率上的成分强度；相位则表示信号在不同频率上的成分之间的相互关系。

3.重心频率的定义及计算方法重心频率是指信号在频域上的一个重要特征，它是指信号在频域上具有最大能量的频率。

计算重心频率的方法有多种，常见的有以下两种：（1）能量重心频率：能量重心频率是指信号在频域上能量分布的重心，其计算公式为：f_c = (1/2π) * ∫(f^2 * |X(f)|^2) df其中，f_c 表示能量重心频率，f 表示信号的频率，|X(f)|表示信号在频率 f 上的振幅。

（2）功率重心频率：功率重心频率是指信号在频域上功率分布的重心，其计算公式为：f_c = (1/2π) * ∫(f * |X(f)|^2) df其中，f_c 表示功率重心频率，f 表示信号的频率，|X(f)|表示信号在频率 f 上的振幅。

4.重心频率在频域信号分析中的应用重心频率在频域信号分析中具有重要作用。

它可以用来衡量信号的稳定性和可靠性，以及信号在不同频率上的能量分布特征。

在实际信号处理中，重心频率常被用于信号滤波、信号识别和信号压缩等任务。

5.总结频域信号是信号在频域上的表现形式，其主要指标包括频率、振幅和相位。

重心频率是信号在频域上的一个重要特征，可用于衡量信号的稳定性和可靠性。

计算重心频率的方法有多种，如能量重心频率和功率重心频率。

振动信号频域指标-回复振动信号频域指标是表示振动信号在频域上特征的一系列参数。

频域指标可以用来分析振动信号的频率成分、频谱特性以及频域上的功率分布情况。

本文将一步一步回答关于振动信号频域指标的相关问题。

一、什么是振动信号频域指标？振动信号频域指标是一种用于表征振动信号在频域上特征的参数。

通常情况下，振动信号可以通过时域分析和频域分析两种方法进行分析。

时域分析是指在时间上对振动信号进行观测和分析，而频域分析则是指对振动信号的频率成分进行观测和分析。

频域指标即是从频域上分析振动信号的一系列参数。

二、为什么需要振动信号频域指标？振动信号频域指标可以提供关于振动信号频率特征的详细信息，进而对振动信号的产生原因和机械系统的工作状态进行诊断和监测。

通过对振动信号进行频域分析，可以更好地了解机械系统中存在的问题，如失衡、松动、轴承故障等，为机械设备的维修和维护提供指导。

三、振动信号频域指标有哪些？1. 频谱特性：频域指标中最常用的是频谱分析，它将振动信号转化为频率-幅值图，显示不同频率下的信号能量分布情况。

频谱特性中的峰值频率、频谱幅值等参数可以用于检测和分析振动源。

2. 谱宽指标：谱宽指标反映了振动信号在频域上的能量分布状况。

常见的谱宽指标有波动指标（Cepstrum）、频谱宽度、方差等，可以用于分析信号的频率范围和频谱形态。

3. 频率响应函数：频率响应函数指的是振动信号的频率响应特性。

常用的频率响应函数包括传递函数、频率响应曲线等，可以用于评估系统的频率响应性能。

4. 功率谱密度：功率谱密度指的是信号的功率在不同频率下的分布情况。

常见的功率谱密度指标有噪声功率谱密度、信号功率谱密度等，可以用于分析信号的功率特性和频率成分。

5. 统计特征：频域指标还可以包括一些统计特征，如均值、方差、波形因子、脉冲因子等。

这些统计特征可以用于分析振动信号的稳定性和随机性。

四、如何进行振动信号频域分析？进行振动信号频域分析通常需要使用信号采集设备和相应的分析软件。

origin 频域信号指标重心频率-回复频域信号是指通过傅里叶变换将信号从时域转换到频域后得到的信号。

频域信号可以提供有关信号在频率上的特征信息，如频谱分布、频率成分等。

指标是用来衡量和评估信号特征的标准或量度。

针对频域信号的指标有很多，其中之一就是重心频率。

重心频率是指频域信号的能量中心所在的频率，可以用来描述频域信号能量的分布情况。

那么，什么是重心频率呢？如何计算它呢？在本篇文章中，我们将详细介绍频域信号、指标和重心频率，并逐步回答这些问题。

首先，我们先了解一下频域信号。

在信号处理中，频域信号是指在频率域上表示的信号。

通常，我们使用傅里叶变换将信号从时域转换到频域。

傅里叶变换可以将信号分解成不同频率的正弦函数和余弦函数的叠加，从而得到频域信号的表示。

通过分析频域信号，我们可以得到信号的频谱分布以及频率成分。

接下来，我们来讨论一下指标。

指标是用来衡量和评估信号特征的标准或量度。

在频域信号分析中，常用的指标有频谱峰值、谱宽度、能量分布等。

其中，重心频率就是用来描述频域信号能量分布的指标之一。

重心频率可以表征频域信号的主要能量所在的频率位置，反映了信号频率特征的集中程度。

那么，如何计算重心频率呢？计算重心频率的方法相对简单。

首先，我们需要先对频域信号进行幅度归一化处理，使其能量范围在0到1之间。

然后，我们定义重心频率为频域信号各个频率分量乘以其对应能量的加权平均值的倒数。

具体计算公式如下：\[ f_c = \frac{\Sigma(f \cdot A)}{\Sigma A} \]其中，\( f_c \)表示重心频率，\( f \)表示频域信号的频率分量，\( A \)表示频域信号对应频率分量的能量。

现在，我们可以通过一个具体的例子来计算重心频率。

假设我们有一个频域信号，其频率分量和对应能量如下表所示：频率分量(Hz) 能量0 0.210 0.320 0.5首先，我们需要进行幅度归一化处理，即将能量范围归一化到0到1之间。
