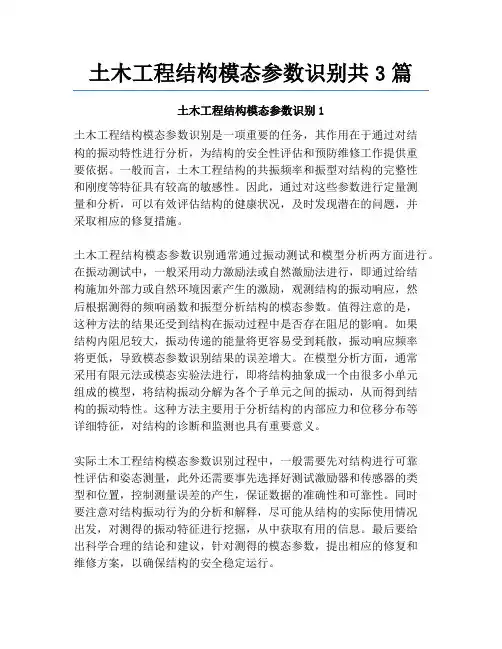

土木工程结构模态参数识别共3篇土木工程结构模态参数识别1土木工程结构模态参数识别是一项重要的任务，其作用在于通过对结构的振动特性进行分析，为结构的安全性评估和预防维修工作提供重要依据。
一般而言，土木工程结构的共振频率和振型对结构的完整性和刚度等特征具有较高的敏感性。
因此，通过对这些参数进行定量测量和分析，可以有效评估结构的健康状况，及时发现潜在的问题，并采取相应的修复措施。
土木工程结构模态参数识别通常通过振动测试和模型分析两方面进行。
在振动测试中，一般采用动力激励法或自然激励法进行，即通过给结构施加外部力或自然环境因素产生的激励，观测结构的振动响应，然后根据测得的频响函数和振型分析结构的模态参数。
值得注意的是，这种方法的结果还受到结构在振动过程中是否存在阻尼的影响。
如果结构内阻尼较大，振动传递的能量将更容易受到耗散，振动响应频率将更低，导致模态参数识别结果的误差增大。
在模型分析方面，通常采用有限元法或模态实验法进行，即将结构抽象成一个由很多小单元组成的模型，将结构振动分解为各个子单元之间的振动，从而得到结构的振动特性。
这种方法主要用于分析结构的内部应力和位移分布等详细特征，对结构的诊断和监测也具有重要意义。
实际土木工程结构模态参数识别过程中，一般需要先对结构进行可靠性评估和姿态测量，此外还需要事先选择好测试激励器和传感器的类型和位置，控制测量误差的产生，保证数据的准确性和可靠性。
同时要注意对结构振动行为的分析和解释，尽可能从结构的实际使用情况出发，对测得的振动特征进行挖掘，从中获取有用的信息。
最后要给出科学合理的结论和建议，针对测得的模态参数，提出相应的修复和维修方案，以确保结构的安全稳定运行。
总之，土木工程结构模态参数识别是一项复杂而重要的任务，对保障结构的安全和可靠运行起着至关重要的作用。
通过振动测试和模型分析两种方法的综合应用，可以获得更加准确和全面的结构振动特性信息，为结构的保养和维修提供有力的技术支持。
机械系统模态参数识别与特征提取1. 引言机械系统的模态参数识别与特征提取是一项重要的工程问题，在工程设计、故障诊断和结构监测等领域有着广泛的应用。
模态参数是描述机械系统振动特性的重要指标，包括自然频率、阻尼比和模态形态等。
准确地识别出这些参数可以帮助工程师评估系统的稳定性、预测故障、优化设计等。
2. 模态参数识别方法模态参数识别方法主要分为实验方法和数值方法两大类。
实验方法通常基于传感器采集的振动信号，通过分析频谱、速度、位移等信息，来识别模态参数。
数值方法则是通过建立机械系统的数学模型，利用计算方法求解模态参数。
每种方法都有其优缺点，可以根据具体应用场景选择合适的方法。
3. 实验方法3.1 频域分析法频域分析法是实验方法中常用的一种，它基于傅里叶变换原理，将时域信号转换为频域信号。
通过对频域信号的分析，可以得到模态参数的估计值。
常用的频域分析方法包括峰值搜索法、相关函数法和模态估计法等。
这些方法对信号噪声的抗干扰性较强，适用于复杂环境下的模态参数识别。
3.2 时间域分析法时间域分析法是另一种常用的实验方法，它直接对时域信号进行分析，通过峰值时间间隔等指标来估计模态参数。
时间域分析法具有计算简单、实验操作方便等优点，特别适用于现场实测的情况。
然而，由于时间域分析法对信号噪声较为敏感，因此需要进行一定的信号预处理和滤波。
4. 数值方法4.1 有限元法有限元法是一种基于计算机模拟的数值方法，通过将机械系统离散化为有限个单元，建立数学模型，在计算机上求解系统的振动特性。
有限元法具有计算精度高、适用于复杂结构等特点，广泛应用于机械系统的模态参数计算。
然而，有限元法的计算过程较为复杂，需要对系统的几何形状、材料特性等进行详细建模。
4.2 边界元法边界元法是另一种计算机模拟的数值方法，它通过将机械系统的振动场分解为边界上的位移和应力，建立边界积分方程并求解，计算系统的模态参数。
与有限元法相比，边界元法在处理无限大结构和界面问题时具有一定的优势。
机械系统的模态测试与参数辨识方法机械系统的模态测试与参数辨识是一个重要的工程问题，它涉及到机械系统的动力学特性和性能优化。
本文将介绍机械系统模态测试与参数辨识方法的基本概念和原理，通过实例分析来说明其应用。
一、模态测试模态测试是指对机械系统进行激励，通过测量得到其振型和固有频率的一种方法。
通过模态测试可以了解机械系统的固有振动特性，包括固有频率、振型和阻尼比等。
模态测试主要有两种方法：自由衰减法和强迫振动法。
自由衰减法是将机械系统从初始位置轰击一下，然后观察其在无外力作用下的自由振动过程。
在自由振动过程中，通过加速度传感器和振动传感器等测量设备记录下机械系统的振型和振动信号。
通过分析振动信号，可以得到机械系统的固有频率和振型。
强迫振动法是对机械系统施加外力激励，通过测量响应信号来获取机械系统的模态参量。
常见的强迫振动法有频率扫描法和自适应法。
在频率扫描法中，系统受到一系列单频率的正弦激励，通过测量输出信号频谱，可以得到系统的固有频率和阻尼比。
自适应法是指对机械系统施加伪随机激励，通过随机信号处理方法得到系统的模态参数。
二、参数辨识参数辨识是指通过实验数据来确定机械系统的数学模型中的未知参数。
机械系统的数学模型可以是线性模型或非线性模型。
参数辨识可以借助系统辨识理论和方法，将实验数据与数学模型进行匹配，得到最佳参数值。
在参数辨识中，常用的方法有：频域方法和时域方法。
频域方法是指利用频谱分析和频率响应函数，通过最小二乘拟合等数学方法，来识别系统的动力学特性。
时域方法是指利用系统的时间响应和统计特性，通过系统辨识算法来进行参数辨识。
三、实例分析为了更好地理解机械系统的模态测试与参数辨识方法，我们以一个简单的弹簧质量系统为例进行分析。
假设有一个弹簧质量系统，我们希望从实验数据中获取其固有频率和阻尼比等模态参数。
首先，我们可以使用自由衰减法进行模态测试。
通过将弹簧质量系统置于初始位置，然后释放，观察其自由振动过程，并使用加速度传感器和振动传感器记录振动信号。

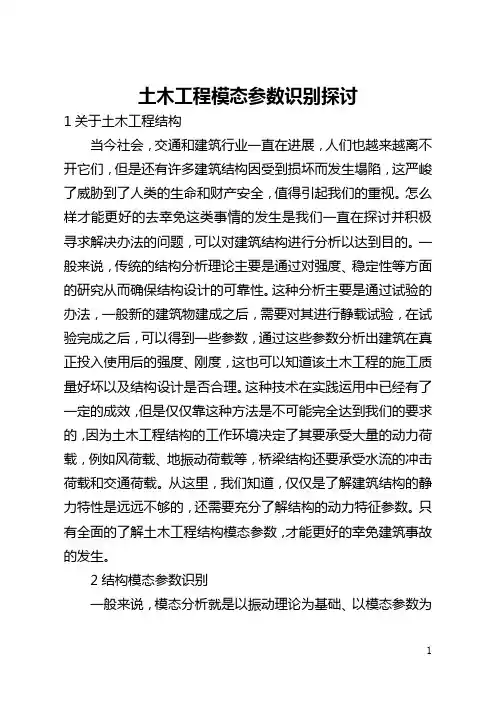

土木工程模态参数识别探讨1关于土木工程结构当今社会，交通和建筑行业一直在进展，人们也越来越离不开它们，但是还有许多建筑结构因受到损坏而发生塌陷，这严峻了威胁到了人类的生命和财产安全，值得引起我们的重视。
怎么样才能更好的去幸免这类事情的发生是我们一直在探讨并积极寻求解决办法的问题，可以对建筑结构进行分析以达到目的。
一般来说，传统的结构分析理论主要是通过对强度、稳定性等方面的研究从而确保结构设计的可靠性。
这种分析主要是通过试验的办法，一般新的建筑物建成之后，需要对其进行静载试验，在试验完成之后，可以得到一些参数，通过这些参数分析出建筑在真正投入使用后的强度、刚度，这也可以知道该土木工程的施工质量好坏以及结构设计是否合理。
这种技术在实践运用中已经有了一定的成效，但是仅仅靠这种方法是不可能完全达到我们的要求的，因为土木工程结构的工作环境决定了其要承受大量的动力荷载，例如风荷载、地振动荷载等，桥梁结构还要承受水流的冲击荷载和交通荷载。
从这里，我们知道，仅仅是了解建筑结构的静力特性是远远不够的，还需要充分了解结构的动力特征参数。
只有全面的了解土木工程结构模态参数，才能更好的幸免建筑事故的发生。
2结构模态参数识别一般来说，模态分析就是以振动理论为基础、以模态参数为目标的分析方法。
更确切地说，模态分析也属于一门学科，是研究系统物理参数模型、模态参数模型和非参数模型的关系，这些系统关系，需要我们用特别的办法去检测，并通过一定的方法确定这些系统关系。
有两种模态分析技术，一种是理论模态分析，一种是试验模态分析。
这种分类主要是依据于分析办法和手段和方法不同。
理论模态分析从名字上就可以知道，主要是建立在理论的基础上，这里所说的理论，主要是指线性理论。
而试验模态分析，又称模态分析的实验过程，是一种试验建模过程，属于结构动力学的逆问题。
理论模态分析的逆过程。
模态分析技术一直都在改善，到近年来，以及日渐成熟起来，在进展过程中，已经成为结构动力学的支柱之一，还有一大支柱是有限元分析技术。
模态参数辨识方法
一、基于离散时间数据的方法：
1.自相关法：基于自相关函数的方法，通过自相关函数的峰值位置估计模态参数。
2.频率法：通过频率域上的峰值提取方法，估计模态参数。
3.时域法：通过观察结构的动态响应曲线，提取相关的信息计算模态参数。
二、基于连续时间数据的方法：
1.基于有限元模型的方法：通过有限元模型与观测数据拟合，利用最小二乘法估计模态参数。
2.系统辨识方法：利用系统辨识理论，将结构动力学模型视为线性时不变系统，通过观测数据建立结构的状态空间模型，再通过参数辨识算法估计模态参数。
3.压缩感知方法：利用稀疏表示理论，将结构动力学模型表示为稀疏信号，通过压缩感知算法估计模态参数。
在实际应用中，以上方法可以相互结合以提高模态参数辨识的准确性和可靠性。
此外，值得一提的是，模态参数辨识方法的选择也需要根据具体的实验条件和数据特点进行合理的选择。
总之，模态参数辨识方法是结构动力学领域中常用的方法，可以通过使用合适的辨识方法和合理的实验设计，从实验数据中准确地获取结构的模态参数，为结构动力学分析和结构设计提供有力支持。
2022年春季学期讨论生课程考核（读书报告、讨论报告）考核科目：试验模态分析同学所在院（系）：同学所在学科:学生姓名:学号:学生类别:考核结果阅卷人试验模态分析与参数识别报告模态分析可分为试验模态分析与工作模态分析等。
模态分析的最终目标是识别出系统的模态参数，为结构系统的振动分析、振动故障诊断和预报、结构动力特性的优化设计供应依据。
模态是机械结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
1、模态分析原理模态分析的过程是将线性时不变系统振动微分方程组中的物理坐标变换为模态坐标,使方程组解耦，成为一组以模态坐标及模态参数描述的独立方程，坐标变换的变换矩阵为振型矩阵，其每列即为各阶振型。
[M]{X}÷[C]{X}+[K]{X}={F(∕)}⑴其中：[M]—质量矩阵，[K]一刚度矩阵，[C]一粘性阻尼矩阵，{尸⑺}一激励力的列阵。
振动模态是弹性结构固有的、整体的特性。
假如通过模态分析方法搞清晰了结构物在某一易受影响的频率范围内，各阶主要模态的特性，就可能预知结构在此频段内，在外部或内部各种振源作用下实际振动响应，而且一旦通过模态分析知道模态参数并赐予验证，就可以把这些参数用于设计过程，优化系统动态特性，或者讨论把该结构连接到其他结构上时所产生的影响。
方程(1)经傅氏变换，可得频域内的振动方程：(-√ [ M] + j∖∖[q +[ ∕C]) {X(ιv)} = {F(w)}(2)对应于固有频率叼的固有振型或模态向量以幅值最大点为参考点的表达式为：M={X(叫)}∕X(叫)厘。
它们亦即简谐自由振动的主振型，满意以下关系式：([K]^[M])[∣ }z=O(3)此代数方程组的系数行列式等于零，即为特征方程式：[M], [K]为实数对称矩阵，[M] 正定，[K]为非负定，其特征值域和对应的特征向量为实数。
模态分析方法在发动机曲轴上的应用研究xx（xx大学 xxxxxxxx学院 , 山西太原 030051）摘要：综述模态分析在研究结构动力特性中的应用，介绍模态分析的两大方法：数值模态分析与试验模态分析。
并着重介绍目前的研究热点一一工作模态分析。
通过发动机曲轴的模态分析这一具体的实例，综述了运行模态分析国内外研究现状，指出了其关键技术、存在问题以及研究发展方向。
关键词：模态分析数值模态试验模态工作模态Abstract ：Sums up methods of model analysis applied on the research of configuration dynamic;al characteristio. It introduces two methods of model analysis: numerical value model analysis and experimentation model analysis. Then it stresses the hotspot-working model analysis.Some key techniques, unsolved problems and research directions of OMA were also discussed.Key words:Model analysis Numerical value model analysis Experimentation model analysis Working model analysis1、引言1.1模态分析的基本概念物体按照某一阶固有频率振动时，物体上各个点偏离平衡位置的位移是满足一定的比例关系的，可以用一个向量表示，这个就称之为模态。
模态这个概念一般是在振动领域所用，你可以初步的理解为振动状态，我们都知道每个物体都具有自己的固有频率，在外力的激励作用下，物体会表现出不同的振动特性。
一阶模态是外力的激励频率与物体固有频率相等的时候出现的，此时物体的振动形态叫做一阶振型或主振型；二阶模态是外力的激励频率是物体固有频率的两倍时候出现，此时的振动外形叫做二阶振型，以依次类推。
一般来讲，外界激励的频率非常复杂，物体在这种复杂的外界激励下的振动反应是各阶振型的复合。
模态是结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
模态分析经典定义：将线性定常系统振动微分方程组中的物理坐标变换为模态坐标，使方程组解耦，成为一组以模态坐标及模态参数描述的独立方程，以便求出系统的模态参数。
模态分析方法主要分三类，分别是试验模态分析EMA、工作模态分析OMA和工作变形分析ODS。
（1）试验模态分析（Experimental Modal Analysis，EMA），也称为传统模态分析或经典模态分析，是指通过输入装置对结构进行激励，在激励的同时测量结构的响应的一种测试分析方法。
输入装置主要有力锤和激振器，因此，实验模态分析又分为力锤激励EMA技术和激振器激励EMA技术。
（2）工作模态分析（Operational Modal Analysis，OMA），也称为只有输出的模态分析，而在土木桥梁行业，工作模态分析又称为环境激励模态分析。
这类分析最明显的特征是对测量结构的输出响应，不需要或者无法测量输入。
当受传感器数量和采集仪通道数限制时，需要分批次进行测量。
（3）工作变形分析（Operational Deflection Shape，ODS），也称为运行响应模态。
这类分析方法也只测量响应，不需要测量输入。
但是它跟OMA的区别在于，OMA得到的是结构的模态振型，而ODS得到的是结构在某一工作状态下的变形形式。
此时分析出来的ODS振型已不是我们常说的模态振型了，它实际是结构模态振型按某种线性方式叠加的结果。
模态分析是研究结构动力特性一种近代方法，是系统辨别方法在工程振动领域中的应用。
模态是机械结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
这个分析过程如果是由有限元计算的方法取得的，则称为计算模态分析；如果通过试验将采集的系统输入与输出信号经过参数识别获得模态参数，称为试验模态分析[1]。
振动模态是弹性结构固有的、整体的特性。
如果通过模态分析方法搞清楚了结构物在某一易受影响的频率范围内，各阶主要模态的特性，就可能预知结构在此频段内，在外部或内部各种振源作用下实际振动响应[2]。
因此，模态分析是结构动态设计及设备故障诊断的重要方法。
近十余年以来，模态分析的理论基础，已经由传统的线性位移实模态、复模态理论发展到广义模态理论，并被进一步引入到非线性结构振动分析领域，同时模态分析理论汲取了振动理论、信号分析、数据处理、数理统计以及自动控制的相关理论，结合自身的发展规律，形成了一套独特的理论体系，创造了更加广泛的应用前景。
这一技术已经在航空、航天、造船、机械、建筑、交通运输和兵器等工程领域得到广泛应用[3]。
1.2数值模态分析与试验模态分析现状及局限性模态分析过程如果是由有限元计算的方法取得的，则称为数值模态分析;如果通过试验将采集的系统输入与输出信号经过参数识别获得模态参数，称为试验模态分析。
两种方法各有利弊，目前的发展趋势是把有限元方法和试验模态分析技术有机地结合起来，取长补短，相得益彰[4]。
利用试验模态分析结果检验、补充和修正原始有限元动力模型;利用修正后的有限元模型计算结构的动力特性和响应，进行结构的优化设计。
数值模态分析主要采用有限元法，它是将弹性结构离散化为有限数量的具体质量、弹性特性单元后，在计算机上作数学运算的理论计算方法。
它的优点是可以在结构设计之初，根据有限元分析结果，便预知产品的动态性能，可以在产品试制出来之前预估振动、噪声的强度和其他动态问题，并可改变结构形状以消除或抑制这些问题。
只要能够正确显示出包含边界条件在内的机械振动模型，就可以通过计算机改变机械尺寸的形状细节。
有限元的不足是计算繁杂，耗资费时[5]。
这种方法，除要求计算者有熟练的技巧与经验外，有些参数〔如阻尼、结合面特征等）目前尚无法定值，并且利用有限元法计算得到的结果，只能是一个近似值 [6]。
试验模态分析是模态分析中最常用的，它与有限元分析技术一起成为解决现代复杂结构动力学问题的两大支柱。
利用试验模态分析研究系统动态性能是一种更经济、更有实效的方法。
首先，根据已有的知识和经验，在老产品基础上试制出一台新的模型；其次，用试验模态分析技术，对样机作全面的测试与分析，获得产品的动力特性，由此识别出系统的模态参数，建立数学模型，进而了解产品在实际使用中的振动、噪声、疲劳等现实问题;再次，在计算机上改变产品的结构参数，了解动态性能可能获得的改善程度，或者反过来，设计者事先指定好动力特性，由计算机来回答所需要的结构参数〔质量、刚度、阻尼）的改变量[7]。
传统的试验模态分析方法是建立在系统输入输出数据均已知的基础上，利用激励和响应的完整信息进行参数识别。
将结构物在静止状态下进行人为激振，通过测量激振力与响应并进行双通道快速傅里叶变换分析，得到任意两点之间的机械导纳函数即传递函数。
用模态分析理论通过对试验导纳函数的曲线拟合，识别出结构物的模态参数，从而建立起结构物的模态模型[8]。
根据模态叠加原理，在已知各种载荷时间历程的情况下，就可以预知结构物的实际振动的响应历程或响应谱。
在试验模态分析中大致可以分为四个步骤：1 ）动态数据的采集及频响函数或脉冲响应函数分析;2）建立结构数学模型;3）参数识别; 4)振形动画。
与有限元方法相比，结构动力修改的问题在试验模态分析基础上要容易。
传统的模态分析方法已经在桥梁、汽车和航空航天工程等几乎所有和结构动态分析有关的领域中得到广泛应用，数值模态分析与试验模态分析的方法在理论上已经趋于完善，然而这些方法在具体应用时还是存在局限性，因为对于某些实际工程结构，要获得输入激励的完整信息是难以实现的，或者根本就没有获得任何输入信息，具体表现为：1) 海洋平台、建筑物以及桥梁等在风、浪以及大地脉动作用下引起的振动；导弹以及航天器在飞行运输过程中所产生的振动等，这些结构在实际工作时所承受的载荷往往是不可测量或很难测得，因而无法获得结构系统的激励输入信息; 2）某些结构待识别的自由度很多，并且所受载荷的空间分布复杂，往往没有足够的传感器，无法得到完整的输入信息;3) 所需要的载荷测试量〔力）与能够测试的〔加速度〕不是同一类信号，所需要的量不能直接测试，不能满足识别方法的要求;4) 很多实际工作中，例如武器结构的振动试验，已经得到大量的振动响应数据，但却没有输入数据。
然而目前根据实测振动响应数据往往只能得到诸如共振频率、最大峰值、总均方根值等特征量，而不能进一步用于对产品结构的动力特性分析，这就难以对产品的整体变形、响应特性作完整了解，大量的试验结构不能得到充分利用。
针对传统的试验模态分析方法的局限性，发展仅基于响应数据的工作模态分析技术显得尤其重要。
采用工作模态分析技术可以避免对输入信息的采集，这样也就解决了传统分析方法中很多状况下输入不可测的问题[9]。
1.3工作模态分析现状及发展趋势工作模态分析常称为环境激励下的模态分析、只有输出或激励未知条件下的模态分析，正是近年来模态分析领域发展活跃，新理论、新技术的应用层出不穷的一个研究方向，被视为对传统试验模态分析方法的创新和扩展。
工作模态分析的优点是:仅需测试振动响应数据，由于这些数据直接来源于结构实际所经受的振动工作环境，因而识别结果更符合实际情况和边界条件;无需对输入激励进行测试，节省了测试费用;利用实时响应数据进行模态参数识别，其结果能够直接应用于结构的在线健康监测和损伤诊断[10]。
因此工作模态试验技术使试验模态分析，由传统的主要针对静止结构被扩展到处于现场运行状态的结构，不仅可以实现对那些无法测得载荷的工程结构进行所谓在线模态分析，而且利用实际工作状态下的响应数据识别的模态参数，能更加准确地反映结构的实际动态特性，已经在桥梁、建筑、机械领域取得实质性的进展。
工作模态分析的理论和思想的提出早在20世纪70年代初期就已开始。
工作模态的主要手段都是基于响应信号的时域参数辨识技术。
随机减量技术最早被用来处理环境激励下的结构响应数据，这一技术主要是将结构的随机响应转化为结构的自由响应[11]。
以此为基础基于时域的辨识方法Ibrahim时域法被提出，极大推动了工作模态分析技术的发展。
随着控制理论和计算机技术的发展，多输入、多输出、参数辨识技术也被相继推出，广泛运用的时域模态辨识方法有多参考点复指数方法、特征系统实现算法等。
