五大工具培训资料

五大工具培训资料

一、 定义
3、SPC——统计过程控制（Statistical Process Control）
一种借助数理统计方法的过程控制工具。它对生产过程进行分 析评价，根据反馈信息及时发现系统性因素出现的征兆，并采取措施 消除其影响，使过程维持在仅受随机性因素影响的受控状态，以达到 控制质量的目的。
4、MSA——测量系统分析（Measurement System Analysis ）
•
组织多功能小组 组织进行产品质量策划的第一步是为APQP项目指派过程所有者；此 外，跨部门工作小组应该建立以确保有效地产品质量策划；跨部门的工作 小组中人员包括：质量、工程、生产、材料控制、采购、销售、现场服 务、供应商、客户
• 定义范围 -- 确定客户需求、期望和要求对于产品质量策划小组在产品项 目的早期阶段是非常重要的． 选出小组组长来负责监管策划过程； 规定各代表的任务和责任； 确定客户 - 内部和外部； 确定客户要求 选择规则，必须加入小组的个人和/或供应商 了解客户的期望； 评审提出的设计、性能要求和生产过程的可行性； 确定成本、时间和必要考虑的制约； 确定需要来自客户的协助； 识别文件化的过程或方法。
策划实例（MCY13中/后桥壳机加工总成）
APQP的关键步骤
1、计划与项目确定； 2、产品设计与开发； 3、过程设计与开发； 4、产品和过程的确认； 5、反馈、评估及整改措施。
产品质量策划进度图表
概念 提出/批准 项目批准 样件 试生产 投产
策划 产品设计和开发 过程设计开发 产品与过程确认
一种使用数理统计和图表的方法对测量系统的分辨率和误差进 行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否 合适，并确定测量系统误差的主要成分的工具。

质量五大工具专题培训

质量五大工具专题培训

阶段 任务
里程碑
定义和酝酿阶段 概念
持续改进过程 A 项目合同 / 询价
开发和产品规划阶段
采购和预生产阶段
生产阶段
产品开发和验证 规划和验证生产过程
客户验收检查产品 采购生产资源
生产
B
C
D
E
F
产品和过程的初期 产品具体开发的批 生产过程详细规划 生产资源采购和制 全面生产的放行
开发的批准
准
的批准
造的批准
减少变差 顾客满意 交付和服务
7
产品质量策划责任矩阵
APQP 阶段 定义范围 计划和确定项目 产品设计和开发 可行性 过程设计和开发 产品和过程确认 反馈、评定和纠正措 施 控制计划方法论
设计 x x X X X x x
x
制造 x
x x x x
x
供应商 x
x x x x
x
8
VDA 成熟度保障
哪些岗位/部门/人员为过程提供支 持？
人力资源 培训, 知识, 技能, 权限
顾客希望得到什么?
输出 接口
I P2 O
过程落实的效果如何？ 效果
绩效指标
21
成功的跨部门合作是基本保障
SOP
RF0
RF1
RF2
RF3
RF4
RF5
RF6
核心过程
1. 产品设计与过程开发
批量生产设计开 发的创新许可
订购范围管理的 要求
2.6
*
x
项目组织机构是否可以在项目进行过程中提供可靠的变更管理？
2.7
x
是否建立了事态升级程序，该程序是否得到有效的执行？
24
VDA6.3 第3版：过程要求

质量管理五大工具培训

质量管理五大工具培训

结合企业实际， 量身定制：企 业应根据自身 实际情况，制 定合适的质量 管理五大工具 实施计划，避 免生搬硬套。
培训和指导： 加强员工对质 量管理五大工 具的培训和指 导，提高员工 的意识和技能
水平。
数据驱动，持 续改进：企业 应充分利用生 产过程中的数 据，支持质量 管理五大工具 的实施，并实 现持续改进。
PPAP实施方法：
• 确定提交等级：根据顾客要求确定PPAP提交等级。 • 准备提交资料：收集和整理生产过程的相关资料。 • 提交申请：向顾客提交PPAP申请，等待审批。 • 进行审核：顾客对提交的资料进行审核，确定是否批准。 • 采取措施：根据审核结果采取相应的措施，以满足顾客要求。
QSA实施方法：
• 定义： • APQP：为确保产品满足顾客要求，对产品开发过程进行规划和控制的系统方法。 • FMEA：一种系统化的方法，用于识别、评估和降低潜在的设计、过程和生产风险。 • SPC：通过对生产过程的数据进行实时监控，发现异常波动并采取相应措施，以确保过程处于稳定状态。 • MSA：评估测量系统的准确性、稳定性和可重复性，以确保测量数据的有效性和可靠性。 • PPAP：一种确保生产过程能够满足顾客要求的程序，包括对生产过程的确认和批准。
汽车行业质量管理五大工具的应用案例
APQP在汽车行业的应 用：
FMEA在 汽车行业 的应用：
SPC在汽 车行业的 应用：
MSA在汽 车行业的 应用：
PPAP在汽 车行业的 应用：
• 某汽车制造商通过 APQP确保新产品的 开发过程满足顾客要 求，提高产品质量和 顾客满意度。
• 某汽车制造商通过 FMEA识别并降低潜 在的设计和过程风险， 提高产品质量和安全 性。
04
质量管理五大工具实施过程中的问题及解决方案

质量管理体系五大工具培训课件

质量管理体系五大工具培训课件

测量系统分析参考手册 （MSA）
统计过程控制参考手册 （SPC） 生产件批准程序 （PPAP）
--第三版 2002年3月
--第二版 2005年7月 --第四版 2006年3月
2

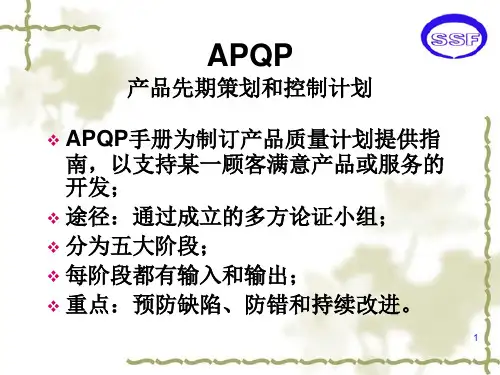

• Advanced Product Quality Planning
• 先期 产品 质量 策划
什么是ＡＰＱＰ？ APQP是用来确定和制定确保产品满足顾客要求所需步骤的结构化方法。 - 结构化、系统化的方法； - 使产品满足顾客的需要和期望； - 团队的努力（横向职能小组是重要方法）； - 从产品的概念设计、设计开发、过程开发、试生产到生产，以及全过程中 的信息反馈、纠正措施和持续改进活动。
2、并且在执行所要求的生产节拍条件下的实际生产过程中，具有持续满足 这些要求的潜能。
万事俱备 只欠东风
15
PPAP生产件批准程序
二、PPAP的目的
• PPAP的目的是确定供方是否已经了解顾客工程设计记录和规范 的所有要求，该过程是否具有潜在能力，以及在实际生产过程 中按规定的生产节拍来生产满足顾客要求的产品。
13
APQP产品质量先期策划
控 制 计 划
车 型： XXM-3 主要联系人/电话 XXX XXX 5131150*18 核心小组 XXX XXX XXX XXX 供方/工厂批准/日期 31/07/2005 供方代号 其他批准/日期（如需要） 特性 零件 /过 程编 号 过程名称/ 操作描述 容量 产品/过程 规范/公差 编 号 产品 过 程 评 价/ 测 量 技 术 材 质 保 证 书 卡 尺 □ 样件 □ 试生产 √生产 控制计划编号：XP-PPAP-XXX6 零件号/最新更改水平 1450003-XX-D 零件名称/描述 --X保持板 供方/工厂

16949五大工具培训

16949五大工具培训
8. 核心小组 填入负责制定控制计划最终版本的人员姓名和电话号码 和其它信息，如电子邮件。建议将所有现在成员的姓名、 电话号码和地址都包含在所附的分配表中。
9. 组织/工厂批准/日期 如必要，获取组织的负责制造厂批准。（如要求—见适 当的顾客特殊要求）
10. 日期（编制） 填入首次编制控制计划的日期。
15
11. 日期（修订） 填入最近修订控制计划的日期。
12. 顾客工程批准/日期 如必要，获取负责的工程批准。（如需要—见适 当的顾客特殊要求）
13. 顾客质量批准/日期 如必要，获取负责供方质量的代表的批准。（如 需要—见适当的顾客特殊要求）
16
14. 其他批准/日期 如必要，获取其他同意的批准。
其它批准/日期（如需要） (14)
方
评价/测 量技术
法 样 本（24） 容量 频率
控制 方法
反应 计划
（23）
（、试生产、生产
表示适当的分类：
样件 — 在样件制造过程中，进行的尺寸测量、材
料和性能试验的描述。
试生产 — 在样件试制后正式生产之前，进行的尺
18
20. 过程
过程特性是与被识别产品特性具有因果关系的过程变量 （输入变量）。过程特性仅能在其发生时才能测量出。核 心小组应该识别和控制其过程特性的变差，以最大限度减 少产品变差。对于每一个产品特性，可能有一个或更多的 过程特性。在某些过程中，一个过程特性可能影响数个产 品特性。
21. 特殊特性分类
100%检 查
检查表 检查表
检查表
X -R图
检查表
通知工长 调整/再检查 调整/再检查 调整/再检查 隔离并调整 调整并再检查
5件
每小时
X -R图 隔离并调整

五大工具培训资料

五大工具培训资料
五大工具培训资料
汇报人： 日期:
目录
• 五大工具概述 • 工具一：SWOT分析 • 工具二：PEST分析 • 工具三：5W2H分析 • 工具四：鱼骨图 • 工具五：甘特图
01
五大工具概述
什么是五大工具
五大工具，也称为APQP、PPAP、 SPC、MSA、FMEA，是质量管理中
常用的五大工具，它们分别是
映最新任务状态。
甘特图的案例
总结词
以下是一个简单的甘特图案例，展示了项目 A从2023年1月1日至2023年6月30日的进 度安排。
详细描述
项目A包含四个任务，分别是任务1、任务2 、任务3和任务4。任务1从2023年1月1日 开始，持续时间为3个月；任务2在任务1完 成后开始，持续时间为2个月；任务3在任 务2完成后开始，持续时间为1个月；任务4 在任务3完成后开始，持续时间为2个月。
行创新。
04
工具三：5W2H分析
5W2H分析的定义
5W2H分析是一种常用的分析方法，通过七个问题（即何事 、何人、何时、何地、何因、如何、多少）对事物进行全面 分析，帮助人们系统地了解问题，识别问题的关键因素，并 找到解决问题的方法。
这七个问题分别对应着：What（何事）、Who（何人）、 When（何时）、Where（何地）、Why（何因）、How（ 如何）、How much（多少）。
06
五大工具的应用场景
五大工具的应用场景广 泛，它们可以应用于
01
生产阶段：用于控制生 产过程和确保产品质量
的稳定性和可靠性
03
供应商管理：用于评估 供应商的质量保证能力 和确保供应商提供的产
品符合要求
05
产品开发阶段：用于制 定产品质量计划和确保

五大工具培训教材(共 93张PPT)


测量系统变差的类型—宽度变差
+
+
重复性 传统上，将重复性看作“评价人内”变异。它是由一个 评价人，采用同一种测量仪器，多次测量同一零件的同 一特性时获得的测量变差。它是设备本身固有的变差或 性能。重复性一般指仪器的变差（EV）。事实上，重复 性是从规定的测量条件下连续试验得到的普通原因（随 机误差）变差。 再现性 传统上，把再现性看作“评价人之间”的变异。定义为 由不同的评价人，采用相同的测量仪器，测量同一零件 的同一特性时测量平均值的变差。通常指AV——评价人 变差。
测量系统变差的类型—位置3;
偏倚 – 对同样零件的同样特性，真值（基准值）和观测到 的测量平均值的差值。 – 测量系统的系统误差的测量。 稳定性 或称漂移，是测量系统在某一阶段时间内，测量同 一基准或零件的单一特性时获得的测量总变差。换 句话说，稳定性就是偏倚随时间的变化。 线性 在设备的预期操作（测量）范围内偏倚的不同被称 为线性。线性可以被认为是关于偏倚大小的变化。
0
0
1
2
3
4
MSA SPC PPAP
4
5
计划和定义 产品 过程 产品和过程 反馈、 设计和开发 设计和开发 确认 评定和 纠正措施
DFMEA PFMEA
2 3
1
5
APQP
潜在失效模式与影响 分析
Potential Failure Mode and Effects Analysis
FMEA
什么是FMEA？
测量系统变差的类型
对于大多数测量过程而言，总测量变差通常被描述为正态分布，正态概率被 设想成为测量系统分析的标准方法。 • 位置变差（准确度） 一个表示准确的通用概念，它涉及一个或多个测量结果的平 均值与一个参考值之间的一致的程度。测量过程必须处于统计控制状态， 否则过程的准确度毫无意义。 • 宽度变差（精密度） 传统上，精密度描述了测量系统在操作范围（大小、量程和 时间）内分辨力、灵敏度和重复性的最终影响。精密度最常用于描述测 量范围内重复测量的预期变差，测量范围也许是大小或时间。

TS16949XX五大工具培训教材


什么是FMEA？
• 一种表格化的系统方法 • 帮助工程师的思维过程 • 确定失效模式及其后果（影响） • 解决问题与预防问题
PPT文档演模板
TS16949XX五大工具培训教材
FMEA的目的
• 帮助预防问题发生 • 改进产品的质量、可靠性与安全性 • 降低产品开发时间与成本 • 减少批量投产时的问题 • 提高准时供货信誉 • 实现更经济的生产 • 改进服务 • 书面规定并跟踪减少风险所采取的措施 • 改善内部信息流 • 持续改进
Measurement System Analysis
MSA
PPT文档演模板
TS16949XX五大工具培训教材
测量系统分析MSA
• 在PPAP手册中规定：对新的或改进的量具、测量和试验设备 应参考MSA手册进行变差研究。
• APQP手册中，MSA为“产品/过程确认”阶段的输出之一。 • SPC手册指出MSA是控制图必需的准备工作。 • ISO/TS16949要求，7.6.1 测量系统分析
PPT文档演模板
TS16949XX五大工具培训教材
测量系统变差的类型
对于大多数测量过程而言，总测量变差通常被描述为正态分布，正态概率被 设想成为测量系统分析的标准方法。
n 位置变差（准确度） 一个表示准确的通用概念，它涉及一个或多个测量结果的平
均值与一个参考值之间的一致的程度。测量过程必须处于统计控制状态， 否则过程的准确度毫无意义。 n 宽度变差（精密度）
传统上，精密度描述了测量系统在操作范围（大小、量程和 时间）内分辨力、灵敏度和重复性的最终影响。精密度最常用于描述测 量范围内重复测量的预期变差，测量范围也许是大小或时间。
PPT文档演模板
TS16949XX五大工具培训教材

五大工具培训资料


统计分析应用案例
总结词
统计分析在生产中无处不在，通过对数据的收集、整理、分析和解释，帮助企业 更好地了解产品、了解生产过程。
描述
统计分析在生产中的应用案例包括：发现产品尺寸的偏移、分析产品不良率、分 析生产效率下降的原因等。通过统计学的应用，企业可以更好地发现生产中的问 题，并采取有效的措施解决这些问题。
五大工具的局限性
表格
表格的展示可能会过于简单，不容易看出 数据之间的真正关系和趋势，需要结合其 他图表进行分析。
鱼骨图
鱼骨图的制作需要较强的思维能力和经验 ，如果梳理不够系统或者原因分析不够全 面，会影响其效果。
散点图
散点图的解读需要一定的统计学知识，同 时需要判断两个变量之间的真正关系，如 果存在多种关系可能会误导读者。
实验设计应用案例
总结词
实验设计是一种科学的方法，通过设计实验来研究变量的影 响，从而优化生产过程。
描述
一个经典的实验设计应用案例是“六西格玛”黑带项目。通 过采用实验设计方法，对生产过程进行分析和优化，最终实 现了生产成本的降低和生产周期的缩短。
失效模式与影响分析应用案例
总结词
失效模式与影响分析是一种预防性的工具，通过对产品或过程中可能出现的 失效模式进行分析，制定相应的措施以减少其影响。
适用范围
五大工具适用于各种类型的企业 ，而六西格玛主要应用于生产和 服务型企业。
与QFD的对比
方法论
五大工具采用PDCA循环，通过计划、执行、检查和行动等步骤实现质量改进，而QFD通过质量功能展开（Quality Function Deployment, QFD）将顾客需求转化为设计要求和制造要求。
关注点
五大工具关注于员工和过程，而QFD更注重于产品开发过程中满足客户需求。

五大核心工具APQP培训教材

书山有路勤为径， 学海无涯苦作舟
第一阶段:计划与确定项目
1.7 设计目标
➢设计目标就是将顾客的呼声转化为初步和可度 量的设计目标。 ✓使用质量功能展开（质量屋）等
➢设计目标的正确选择能够保证顾客的呼声不会 在随后的设计活动中消失。
➢设计目标应考虑产品单位成本、工程要求、安 装设备、消费群体、顾客安装设备的特殊要求 、基于可靠性研究的可维修和可更换性。
骤
➢APQP在TS16949中的地位——Subsystem
✓是TS16949系统中的重要的子系统(类别于大脑 系统)
书山有路勤为径， 学海无涯苦作舟
1.4 为什么要做APQP
➢实施APQPቤተ መጻሕፍቲ ባይዱ时机
✓新产品(必须做全面的APQP) ✓产品更改，如工程更改、材料替代(可以做局
部APQP)
➢APQP的适用性
第一章 基础知识
书山有路勤为径， 学海无涯苦作舟
1.1什么是APQP
➢产品质量先期策划(APQP-Advanced Product Quality Planning and Control Plan)是一种结构化方法
✓用来定义、制订和规定为提供满足顾客期望和 需要的产品和服务的目标、任务、步骤、计划 ，并确保达到预期要求的活动
书山有路勤为径， 学海无涯苦作舟
第一阶段:计划与确定项目
1.1.3小组经验
➢来自更高层系统或过去质量功能展开（QFD） 项目的信息
➢媒介的评论和分析，杂志和报刊的报告 ➢顾客的信件和建议 ➢经验和教训 ➢经销商评价 ➢车队驾驶员意见 ➢现场服务报告 ➢政府的要求和法规 ➢合同评审
书山有路勤为径， 学海无涯苦作舟
➢常用的可靠性指标包括可靠度、平均寿命、失 效率等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

产品质量先期策划和控制计划 （APQP&CP）
--第二版 2008年11月
五
大
潜在失效模式和后果分析参考手册 （FMEA）
--第四版 2008年11月
技
术
测量系统分析参考手册 （MSA）
--第三版 2002年3月
手 册
统计过程控制参考手册 （SPC）
--第二版 2005年
生产件批准程序 （PPAP）
稳定性 或称漂移，是测量系统在某一阶段时间内，测量同 一基准或零件的单一特性时获得的测量总变差。换 句话说，稳定性就是偏倚随时间的变化。
线性 在设备的预期操作（测量）范围内偏倚的不同被称 为线性。线性可以被认为是关于偏倚大小的变化。
测量系统变差的类型—宽度变差
重复性 传统上，将重复性看作“评价人内”变异。它是由一个 评价人，采用同一种测量仪器，多次测量同一零件的同 一特性时获得的测量变差。它是设备本身固有的变差或 性能。重复性一般指仪器的变差（EV）。事实上，重复 性是从规定的测量条件下连续试验得到的普通原因（随 机误差）变差。
再现性 传统上，把再现性看作“评价人之间”的变异。定义为 由不同的评价人，采用相同的测量仪器，测量同一零件 的同一特性时测量平均值的变差。通常指AV——评价人 变差。
量具重复性和再现性(R&R)的可接受 性准则：
数值<10%的误差测量系统可接受。 10%≤数值≤30%的误差测量系统可接受或不接受, 决定于
该测量系统之重要性, 量具成本、修理所需之费用等因素， 可能是可接受的。 数值>30%的误差测量系统不能接受, 须予以改进. 进行各 种分析发现问题并改正，必要时更换量具或对量具重新进 行调整, 并对以前所测量的库存品再抽查检验, 如发现库 存品已超出规格应立即追踪出货，通知客户, 协调处理对 策。
为分析各种测量系统测量结果中出现的差异,应进行统计研究。 此要求应适于控制计划中提及的测量系统.所用的分析方法及 接收准则应符合顾客测量系统分析手册要求.如果得到顾客批准， 也可用其他分析方法和接收准则。
定义
测量系统 用于对被测特性赋值的操作、程序、量具、设备、 软件及操作人员的集合。
测量系统误差分成五种类型：偏倚、线性、稳定性、重复性和再现性。 盲测法
由于设计缺陷所导致过程失效模式，可包括 在PFMEA内，而它们所带来的影响及如何避 免包含在DFMEA中。
PFMEA的输出
控制计划的编制 过程特殊特性的确认 过程和监控作业指导书（包括检验指导书）
的编制 改进过程设计，或更改原有过程设计
生产工艺 流程图
开展 PFMEA
编制 控制计划
FMEA
什么是FMEA？
一种表格化的系统方法 帮助工程师的思维过程 确定失效模式及其后果（影响） 解决问题与预防问题
FMEA的目的
帮助预防问题发生 改进产品的质量、可靠性与安全性 降低产品开发时间与成本 减少批量投产时的问题 提高准时供货信誉 实现更经济的生产 改进服务 书面规定并跟踪减少风险所采取的措施 改善内部信息流 持续改进
在实际测量环境下，在操作者事先不知正在对该测量系统进行评定的 条件下，获得测量结果。 基准值 也叫标准值，是一个基准。它可以通过采用更高级别的测量设备（例 如，计量实验室或全尺寸检验设备）进行多次测量，取其平均值来确 定的。 均值极差法 均值和极差法是一种提供测量系统重复性和再现性估计的数学方法。
测量系统变差的类型
对于大多数测量过程而言，总测量变差通常被描述为正态分布，正态概率被 设想成为测量系统分析的标准方法。
位置变差（准确度） 一个表示准确的通用概念，它涉及一个或多个测量结果的平
均值与一个参考值之间的一致的程度。测量过程必须处于统计控制状态， 否则过程的准确度毫无意义。 宽度变差（精密度）
传统上，精密度描述了测量系统在操作范围（大小、量程和 时间）内分辨力、灵敏度和重复性的最终影响。精密度最常用于描述测 量范围内重复测量的预期变差，测量范围也许是大小或时间。
测量系统变差的类型—位置变差
偏倚 对同样零件的同样特性，真值（基准值）和观测到 的测量平均值的差值。 测量系统的系统误差的测量。
FMEA的种类
概念FMEA-CFMEA 系统FMEA-SFMEMEA 设备FMEA-MFMEA
PFMEA过程失效模式及效应分析
假定所设计的产品能够满足设计要求 ⊙需假设来件/材料是正确的。 ⊙假设产品基本设计是正确的。
不依靠改变产品设计来克服过程中的薄弱环 节
重复性和再现性的接受准则
低于10%的误差 ——测量系统可接受； 10%至30%的误差——根据应用的重要性、量具成本维修的
--第四版 2006年6月
五大技术手册的关系
01
2
3
45
计划和定义 产品
过程 产品和过程 反馈、
设计和开发 设计和开发 确认 评定和
0
纠正措施
DFMEA PFMEA MSA
1
SPC
2
PPAP
3
4
5
APQP
潜在失效模式与影响 分析
Potential Failure Mode and
Effects Analysis
编制 作业指导书
过程验证
持续改进
FMEA表格讲解
另配附件讲解资料和公司实例
测量系统分析
Measurement System Analysis
MSA
测量系统分析MSA
在PPAP手册中规定：对新的或改进的量具、测量和试验设备 应参考MSA手册进行变差研究。
APQP手册中，MSA为“产品/过程确认”阶段的输出之一。 SPC手册指出MSA是控制图必需的准备工作。 ISO/TS16949要求，7.6.1 测量系统分析
五大工具培训教材
品保企划 2017年5月
目录
五大核心工具简介及关系 产品质量先期策划和控制计划（APQP&CP） 潜在失效模式和后果分析参考手册（FMEA） 测量系统分析参考手册（MSA） 统计过程控制参考手册（SPC） 生产件批准程序（PPAP）
核心工具 重要的顾客手册-AIAG
