给排水管网施工方案目录一、工程概况（一）总体概况（二）施工现场概况（三）排水管道概况（四）编制依据（五）主要技术指标二、排水主要分部分项工程施工方法（一）施工测量（二）沟槽开挖（三）增强聚丙烯管(FRPP)管网施工（四）检查井施工（五）管道闭水及回填三、排水主要分部分项工程施工方法（一）施测方法（二）沟槽开挖的施工方法（三）阀门及阀门井：（四）管道水压试验（五）管道回填四、施工进度计划（一）总工期安排（二）进度计划保证第1页五、施工质量专项技术保障措施（一）测量工程技术措施（二）管网工程技术措施六、安全生产保证措施（一）建立安全文明施工目标（二）安全生产组织机构（三）施工安全保证系统（四）施工现场安全技术保证措施七、文明施工保证步伐（一）施工现场管理（二）施工工地现场进场材料堆放规范化八、季节性施工保证措施（一）雨季施工保护措施（二）汛期、台风季节保护措施（三）夜间施工步伐1、工程概况（一）总体概况工业园区临港园拆迁安置区位于渠口镇东北部，临港园的中部，距离赵家工业园区约8公里；东邻临港园公建用地，南接临港园主干道，西靠临港园工业用地，北为临港园居住用地。
本次市政道路建设工程共新建9条市政道路，其概况如下：1号、2号、3号与4号道路全长均为500.645m ,为城市支路，设计第2页车速20km/h，双向两车道，标准路幅宽度为16m。
1-2与3-4号路道路全长均为70.01m,为城市支路，设计车速20km/h，双向两车道，标准路幅宽度为12m。
C4号路道路全长为500.645m，为城市支路，设计车速30km/h，双向四车道，标准路幅宽度为20m。
C5与C6号路道路全长均为368.525m，为城市歧路，设想车速30km/h，双向四车道，标准路幅宽度为20m。
（二）施工现场概况经现场踏勘，本工程已完成三通一平，资料、机械的进场比较便利。
（三）排水管道概况表1聚丙烯（PP）树脂的材料性能要求检验方法GB/T6111-2003序号1项目耐内压（80℃，环应力4.2MPa，无破裂、无渗漏140h）第3页234耐内压（95℃，环应力2.5MPa，140h）熔体质量流动速率（2.16kg 230℃）热稳定性（200℃）密度表2采用a型密封头MFR≤≥8min≥3GB/T3682-2000GB/T-1998公称环刚度等级单位为千牛顿每平方米SN8级别SN4环刚度≥表3SN10SN1616管材的尺寸单位为毫米最小均匀内径公称尺寸DN/IDDN200DN225DN300DN400DN500DN600DN800DN1000dim，min最均壁厚em，min最小承口深度A min195220294392490585785985现浇混凝土包封连接（四）编制依据1、工业园区临港移民生态园居民拆迁安置区一期市政工程施工合同。
给排水工程施工方案一、项目概况本项目为某城市排水工程的施工方案，旨在改善城市排水系统，减少雨洪对城市交通和居民生活造成的影响。
本项目计划于2022年开始施工，预计工期为18个月，施工范围包括城市主干道及居民区域的排水管道及相关设施。
二、工程内容1. 排水管道的新建和改造本项目将对城市主干道及居民区域的排水管道进行新建和改造，确保排水系统畅通无阻。
具体工程内容包括：- 新建排水管道：在城市主干道和居民区域新建排水管道，以增加排水能力。
- 改造老旧排水管道：对老旧排水管道进行加固和重新设计，以提高排水效率。
- 排水井的清理和维护：清理和维护排水井，确保排水系统正常运行。
2. 水利设施的更新本项目将对城市的水利设施进行更新，以提高排水系统的效率和可靠性。
具体工程内容包括：- 更新水泵和阀门：更新水泵和阀门，确保排水系统的正常运行。
- 安装监测设备：在排水管道和水利设施上安装监测设备，以监测排水系统的运行状态，及时发现问题。
三、施工方案1. 施工准备- 制定详细的施工计划和施工方案，确保施工过程顺利进行。
- 准备施工所需的人员和设备，确保施工进度。
- 对施工现场进行清理和整理，以确保施工安全。
2. 施工流程- 首先进行排水管道的勘察和设计，确定新建和改造部分的具体方案。
- 开始排水管道的施工，按照设计图纸进行开挖、敷设管道和填埋工作。
- 进行水利设施的更新工作，包括更新水泵和阀门，安装监测设备等。
- 在施工过程中，根据实际情况及时调整工程进度和施工方案，确保施工质量。
3. 施工组织- 设立施工指挥部，负责统筹协调施工工作。
- 设立安全监督组，负责监督施工现场的安全情况。
- 设立质量监督组，负责监督施工质量。
四、安全保障1. 安全措施- 严格遵守施工安全规定，确保施工现场的安全。
- 指定专人负责排水管道施工现场的安全监管。
- 定期进行施工现场的安全检查，及时发现和排除安全隐患。
2. 应急措施- 制定应急预案，对施工中可能发生的事故进行预案，并定期组织演练。
道路工程给排水施工方案一、工程概况本工程为某省某市城市道路改造工程，主要包括路面铺设、排水系统更新和景观绿化等内容。
排水系统更新是本工程的重点部分，其主要任务是改善道路排水系统，提高道路排水能力，防止雨水积聚和道路积水等问题，保障道路的安全畅通。
因此，排水施工方案的制定对于工程的顺利进行和质量保障具有重要意义。
二、环境与地质条件分析该地区属于亚热带季风气候，雨量充沛，夏季多雷雨。
道路周边多为建筑群和人员密集地区，排水系统更新需充分考虑环境和人员安全。
地质为软土质地基，地下水位较高，需要特别关注排水系统的稳定性和排水效果。
三、排水系统设计原则1. 结合道路情况，采用横向排水和纵向排水相结合的方式，保证道路两侧排水通畅；2. 采用雨水径流与污水分流的方式，确保雨水排放系统的纯净和环境保护；3. 按照城市道路排水设计规范要求，确定排水系统的设计水头和设计流量，确保排水系统的合理性和有效性。
四、排水设施建设方案1. 雨水收集井的建设采用预制混凝土井体，井径为800mm，井深按设计要求确定。
井内设置雨水收集笼和格栅拦污器，过滤雨水中的杂物和泥沙，确保排水系统的畅通。
2. 道路排水沟的清理和疏通对已有的排水沟进行清理和疏通，清除其中的淤泥和杂物，保证排水沟的畅通。
同时，根据实际情况确定排水沟的坡度和横断面尺寸，保证排水效果。
3. 道路排水管线的更新对已有的排水管线进行更新或更换，选用耐腐蚀、耐压力的材料（如聚乙烯管、玻璃钢管等），保证排水管线的耐久性和稳定性。
排水管线的埋设深度、坡度和连接方式均需符合设计要求。
五、排水施工方案1. 施工前的准备工作（1）设立施工管理机构，明确施工任务和责任；（2）准备施工所需的人员、机械和材料，包括清理设备、挖掘机、预制构件等；（3）组织施工人员进行安全教育和技术培训，确保施工人员具备相应的安全与技术能力。
2. 排水设施建设施工（1）雨水收集井的建设- 对预制构件进行验收和堆放；- 按设计要求进行井基的开挖和垫层处理；- 安装雨水收集笼和格栅拦污器，并进行检验和确认。

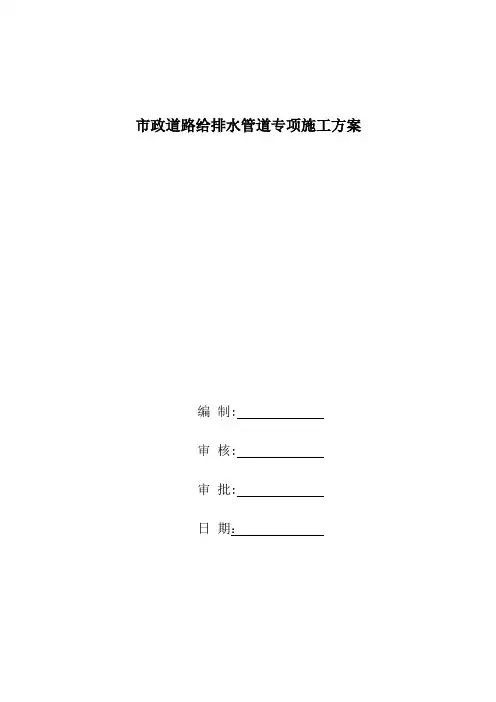

市政道路给排水管道专项施工方案一、引言在城市的发展过程中，市政道路的建设是一项至关重要的工作。
随着城市人口的增加和城市规模的扩大，给排水管道的设计和施工成为了一项重要任务。
本文将介绍市政道路给排水管道的专项施工方案。
二、背景随着城市的发展，市政道路的建设规模不断扩大，给排水管道的需求也越来越大。
给排水管道的设计、施工和维护是确保城市基础设施正常运行的重要环节。
三、施工方案1. 管道设计在市政道路的给排水管道设计中，需要考虑到道路的宽度、坡度、材料的选择等因素。
根据道路的规划和现有的地形条件，采用合理的设计方案，确保管道的畅通和稳定。
2. 施工准备在施工之前，需要进行充分的准备工作。
包括查看施工区域的地质环境，确定施工所需的材料和设备，并进行详细的工程测量和勘察。
同时，制定施工计划，合理安排施工人员和物资。
3. 施工步骤（1）开挖工程：根据设计要求，在施工区域进行开挖工程，确保管道可以顺利铺设。
开挖过程中，要注意防止地基沉降和地下管道的破坏。
（2）铺设管道：根据设计方案，将管道进行铺设。
在铺设过程中，要注意管道的坡度和连接的紧密性，确保排水畅通。
（3）连接与测试：将管道连接起来，并进行测试。
测试过程中，要检测管道的漏水情况，并进行修补。
（4）覆土与修复：在管道铺设完成后，将挖出的土方进行回填，并进行地面的修复工作。
4. 安全措施在施工过程中，要重视安全措施的落实。
包括施工现场的警示标志、安全防护设施的设置以及对施工人员进行相关的安全培训。
5. 进度管理施工过程中，要对施工进度进行有效的管理和控制。
确保施工按计划进行，及时解决施工中的问题和难点。
四、质量控制在市政道路给排水管道施工过程中，需要进行质量监督和检查。
包括对施工材料的验收、对工程质量的把控以及施工成果的验收。
五、总结市政道路给排水管道专项施工方案的制定和实施是确保城市道路运行顺畅的关键一环。
本文介绍了施工方案的主要内容，包括设计、施工准备、施工步骤、安全措施、进度管理和质量控制等。
市政道路和给排水工程施工方案第一节道路工程第一小节路面破拆＜1＞破除厚旧路结构(含路面及基层)＜1.1＞施工方案拟采取半幅施工的方案，先行施工线路左幅，待左幅具备通车条件后，再进行右幅施工；为了避免开挖后形成“集水坑”，我部拟采取随挖、随报检、随填筑的施工方案，即开挖一段，填筑一段，未填筑之前不进行下一段的挖除施工。
＜1.1.1＞开挖混凝土路面破碎后，将路面碎块清除干净，然后按设计路面标高下返1.2m开挖，开挖至1m后，预留20cm采用人工开挖。
＜1.1.2＞基底整平夯实开挖完成后，将基底整平，面积较大的基底采用5t压路机碾压，面积较小的基底采用蛙式夯机夯实。
＜1.1.3＞换填级配碎石按设计要求，底基层采用50cm厚级配碎石，基底整平夯实后，测量复核基底标高，采用打钢筋挂线的方法，定出级配碎石的顶标高，然后填筑，使用5t压路机或蛙式夯机。
完工后检查合格的底基层即开始进行养生。
养生期间不允许任何车辆在上面行使。
养生采用洒水养生。
每天洒水次数视天气情况而定。
必须保持其表面的潮湿，不得使其表面时干时潮。
＜1.1.4＞水稳层填筑水稳层采用单层人工加机械摊铺碾压，每层厚度18cm，在铺筑前，将底基层表面清除干净，洒水湿润；先摊铺的一层经过整型和压实，在监理人验收合格后，将先摊铺的一层表面拉毛后再继续摊铺上层。
在铺筑上层水稳层时，在下层表面撒少量水泥或水泥浆，再铺筑水稳料。
水稳料摊铺从加水拌合和到碾压终了的时间不应超过3~4h，如超过即设置横向接缝，水稳料末端切成垂面，方木横向放在摊铺段端部，方木高度与水稳料压实厚度相切，方木外用碎石或砂砾填约3m长，其高度要高出方木，然后碾压密实。
碾压过程中下承层表面始终保持湿润，如表面水蒸发得快，及时补洒少量的水，严禁压路机在已完成的或正在碾压的路段上“调头”和急刹车，以保证水泥稳定碎石层表面不受损坏。
水泥稳定土碾压完成并压实度检验合格后立即进行养生，养生时间不应小于7天。
市政道路排水管道工程施工方案1.工程概况本工程为排水管道工程，包括雨水和污水管道，分别位于道路两侧机动车道与非机动车道之间，管道中心线距离道路中心线为11.5米。
管道选材为HDPE缠绕结构壁管、钢带增强聚乙烯螺旋波纹管及Ⅱ级钢筋混凝土钢承口管，接口施工均须满足相关要求。
2.施工要求管道选材及接口施工均须满足相关要求及设计图纸要求。
管道基础施工应按照设计要求，适当采取排水措施防止基土扰动，软弱地基需另行处理。
雨污水预留管应严格埋设。
雨水口深度为1米，路口雨水交汇处设偏沟式双箅雨水口，线路段设偏沟式单箅雨水口，采用铸铁箅圈、箅子，并应设混凝土边框。
管道回填土的密实度不得低于规定数值。
3.施工方法管道施工应按照设计要求进行，管道基础施工应采取适当的排水措施，管道回填应达到规定密实度。
管道接口施工应满足相关要求。
4.闭水试验管道施工完成后应进行闭水试验，试验前应清理管道内部杂物，试验时间不少于2小时，试验压力应达到规定要求。
5.安全要求施工过程中应加强安全管理，遵守相关规定，做好现场安全防护工作。
6.检查井施工检查井施工应按照设计要求进行，井底应平整，井壁应垂直，井盖应符合相关要求。
7.雨季施工措施雨季施工应加强排水措施，防止管道被淤塞，保证施工进度。
8.工期保证措施施工单位应制定合理的工期计划，加强施工组织与管理，保证工期进度。
9.文明施工措施施工单位应加强文明施工，保持施工现场的整洁有序，减少对周边环境的影响。
10.质量目标及质量保证体系施工单位应制定合理的质量目标和质量保证体系，加强质量管理，保证工程质量。
11.安全目标和安全保证措施施工单位应制定合理的安全目标和安全保证措施，加强安全管理，保障工人安全。
在检查井周围0.5米范围内，从井底开始回填砂砾石并夯实至道路结构层，要求密实度≥95%。
如果井基础位于黄土层，则同样需要回填砂砾石并夯实至道路结构层，要求密实度≥95%。
在沟槽回填中，使用粗砂或素土回填至道路结构层底部，并按照《给排水管道工程施工与验收规定》（GB-2008）的要求进行回填密实度。
市政工程排水施工方案一、项目概况本项目位于某市城市中心地带，为改善城市排水系统，提升城市抗洪排涝能力，保障市民生活安全，市政工程排水施工方案将对城市排水管网进行改造和扩建。
本项目总投资额为5000万元，计划施工周期为24个月。
二、工程范围本项目主要包括以下工程内容：1. 排水管网改造：对城市已有的排水管网进行检修和改造，更换老化管道，提升管网排水能力。
2. 排水管网扩建：在城市新开发区域和人口密集地段新建排水管网，以满足城市发展需求。
3. 排水泵站建设：在低洼区域设置排水泵站，提升排水管网的排水能力。
4. 雨水花园建设：在城市中心地带建设雨水花园，收集雨水，减少城市污水排放。
三、技术方案1. 排水管网改造（1）检修老化管道：对已有排水管道进行全面检修，更换老化、破损和渗漏的管道。
（2）管道清淤清污：对排水管网进行清淤清污，保证排水通畅。
（3）加固井盖：对井盖进行加固，防止雨水渗入井下，造成排水管道堵塞。
2. 排水管网扩建（1）新建管道：在城市新开发区域和人口密集地段新建排水管道，提前布局，保证城市发展顺畅。
（2）管网连接：新建管道与已有管网进行连接，保证整体排水系统的连贯性。
3. 排水泵站建设（1）选址规划：在低洼地带选址建设排水泵站，根据地形和排水需求进行科学规划。
（2）泵站设计：设计排水泵站，选择适合的排水设备，保证排水效果。
4. 雨水花园建设（1）选址布局：在城市中心地带选择适合的位置建设雨水花园，保证雨水收集和排放效果。
（2）植被配置：按照设计要求配置适当的植被，提高雨水花园的生态效果。
四、施工进度安排1. 施工准备：确定施工队伍和技术人员，准备施工设备和材料。
2. 排水管网改造：先进行老化管道的检修和更换，加固井盖，清淤清污等工作。
3. 排水管网扩建：在规划的新区域和人口密集地段进行排水管道的新建及连接。
4. 排水泵站建设：根据选址和规划设计进行排水泵站的建设和设备安装。
5. 雨水花园建设：选址布局和植被配置，进行雨水花园的建设。
市政道路给排水施工方案1. 引言市政道路给排水施工是城市基础设施建设中的重要组成部分，它直接关系到城市的正常运行和市民生活的质量。
本文档旨在提供一套完整的市政道路给排水施工方案，以确保施工过程顺利进行并保证施工质量。
2. 施工范围本施工方案适用于市政道路给排水系统的新建、改造和维护工程。
施工范围包括但不限于下列内容： - 雨水收集和排放系统 - 污水收集和处理系统 - 雨水、污水管道的敷设和连接 - 排水井、检查井的建设 - 雨水和污水泵站的建设3. 施工流程3.1 前期准备在正式开展施工前，需要进行详细的前期准备工作，包括但不限于： - 制定详细的施工计划和工期安排 - 对施工现场进行勘察和测量 - 确定施工所需材料和设备，进行采购和准备 - 确定施工方案和施工工艺3.2 施工准备施工准备阶段主要包括： - 确定施工队伍和分工 - 设置施工现场区域，进行围挡和交通管制 - 对施工现场进行平整和清理，确保施工安全和通行畅通 - 准备施工所需的设备和机械3.3 施工实施施工实施阶段按照施工计划进行，主要包括以下步骤： 1. 根据设计要求，开挖管道沟槽，确保管道的正确敷设。
2. 敷设管道，并进行连接，保证连接紧密和密封。
3. 建设雨水和污水收集系统，包括雨水篦、雨水井和污水井的建设。
4. 建设雨水和污水处理设施，确保雨水和污水得到适当处理。
5. 完成管道、井、设施的覆土和修复工作，确保施工区域恢复正常。
6. 进行施工过程的质量监控，确保施工质量合格。
3.4 竣工验收施工完成后，进行竣工验收工作，主要包括： - 对施工项目进行全面检查，确保施工符合设计要求和技术规范。
- 对施工过程中使用的材料和设备进行检测和测试。
- 进行施工质量评估，确定是否符合验收标准。
- 编制竣工验收报告和相关文件，进行归档和备案。
4. 施工安全措施在市政道路给排水施工过程中，必须严格遵守相关的安全规定和标准，确保施工人员的人身安全和施工现场的安全。
某市政工程路基、路面、给排水施工方案
一、概述
本文旨在详细阐述某市政工程路基、路面、给排水施工方案，确保工程质量和施工顺利进行。
二、路基施工方案
1. 基础处理
在施工开始前，需要对基础进行整体检查，并根据设计要求进行处理，包括排水沟清理、土地平整等工作。
2. 压实处理
根据设计要求和现场情况，选择合适的重型机械设备进行路基的压实处理，确保路基稳固、坚实。
3. 土方回填
完成路基处理后，进行土方回填，根据设计要求和规范进行合理回填，保证路基平整。
三、路面施工方案
1. 铺设基层
首先进行路面基层的铺设，选择合适的材料，保证基层均匀、密实。
2. 铺设面层
在基层铺设完成后，进行路面面层的铺设，确保平整、无裂缝。
3. 沥青铺设
最后进行沥青铺设，根据设计要求和气温等因素合理选择沥青材料，并保持沥青铺设质量。
四、给排水施工方案
1. 排水系统设置
根据地势和设计要求，设置合理的排水系统，包括排水沟、雨水口等。
2. 排水设施施工
进行排水设施的施工，确保排水畅通，并进行必要的检查和维护。
五、总结
综上所述，某市政工程路基、路面、给排水施工需要严格按照设计要求和规范进行，确保施工质量和工程顺利完成。
如无问题，即可按照以上方案进行施工，保证工程质量。
市政排水管道施工方案（通用5篇）当前，市政道路给排水管道施工经常和水渠、城市绿化带出现交叉问题，一方面影响了城市的正常交通通行，另一方面市政道路给排水管道施工存在较大困难，难以保障管道施工质量，给人们的日常生活带来很多不便。
小编的我精心为您带来了5篇《市政排水管道施工方案》，希望能对您的写作有一定的参考作用。
编制依据篇一1、1施工图纸：1、给排水管道综合平面图（TL0401S-S0202（变））1.2现行国家工程质量验收规范：1.2.1《混凝土结构工程施工质量验收规范》（GB50204-2023）。
1.2.2《钢筋焊接及验收规程》（JGJ18-2023）。
1.2.3《电力建设施工及验收技术规范》（SDJ69-87）。
1.2.4《火电施工质量验收评定标准》。
1.2.5《电力建设安全施工管理规定》。
安全生产、文明施工及安全技术保证措施篇二沟槽每30m设一座下人爬梯，爬梯用钢脚手杆搭设。
6.1所有参加施工的作业人员必须经安全检查技术操作培训合格。
操作人员有权拒绝执行违反安全规定的指令，严禁洒后作业。
6.2特殊工种（电工、电焊工、机械操作、吊装操作工等）必须经培训考试合格后持证上岗。
6.3各工种工序施工前须由施工负责人进行技术交底，并签字。
6.4设专职安全员，建立定期安全检查制度、检查有记录，对查出的隐患及时整改，对严重情况有权停止施工并立即向项目经理汇报，并要求停工。
6.5施工场地内外及场内电缆保护区未征得有关部门同意严禁开挖等，地下作业加强对场内电缆保护。
6.6基坑四周未回填前设防护栏杆。
6.7入现场的施工人员必须遵守各项规章制度且听从安监人员的指挥。
6.8施工人员进入现场必须正确配戴安全帽，高空作业必须系好安全带并且把安全带系在高处牢固的脚手架或其它物体上。
6.9登高作业时所使用的工具必须放在工具袋内，严禁放在模板或跳板上，以防落物伤人。
6.10本工程所用的电器设备一律由专业的电工负责接线、检修，所使用的电器设备应有良好的接地且应将电源线接在漏电保护器下。
最新市政道路管网给排水工程施工方案摘要本施工组织设计内容包括管网给水系统、雨水系统、污水系统。
该项目地处江北区**，雨污水沿场区道路布设。
管网沟槽开挖在道路平基土石方完成之后进行，开挖岩层石质占整个开挖量约60%。
目前现场市政给水压力为：0.8MPA。
市政生活给水及消防管网采用PE给水管，压力等级为：1.6MPa热熔连接；室外消火栓采用SS100-65地上式；排水系统采用雨污分流的方式。
第一章编制依据1、相关文件、图集、规范、规程等1.1 CJ/T183-2008《钢塑符合压力管》1.2 标图籍05S502《室外给水管道附属构筑物》1.3 国标图籍03S504 《刚性接口给水承插式铸铁管道支墩》1.4 国标图籍01S201/6 SS100/65室外地上式消火栓1.5 《给水排水管道工程施工及验收规范》GB50268-20081.6 《**市建设工程安全生产监督管理办法》（渝建发〔2008〕177号）、《**市房屋建筑和市政基础设施工程现场文明施工标准》（渝建发〔2008〕169号）1.7 《**市建设工程安全生产监督管理办法》（渝建发〔2008〕177号）1.8 《房屋建筑和市政基础设施工程施工扬尘控制工作方案》（渝建发〔2009〕13号）、《**市房屋建筑和市政基础设施工程现场文明施工标准》（渝建发〔2008〕169号）2、**环境设计施工图。
第二章工程概况工程名称：**工程地点：**市**生态区建设单位：**市润江农业发展有限公司监理单位：**联盛建设管理有限公司设计单位：**省建筑设计研究院施工单位：**建工第九建设工程有限公司**市**生态区，距**主城区东约25公里，东到郭家沱街道锣旗寺社区，南临长江铜锣峡，西靠**街道胜利村汪家沟合作社，北与渝北区接壤。
**分为三个组团，总建筑面积为124627.85平方米。
第一组团为爱心庄园，建筑面积为88083.95平方米；第二组团为公园配套及残障人士疗养中心，建筑面积为15269.50平方米；第三组团为园区东北的小学，建筑面积为21274.40平方米。
给排水管网工程主要工程量第三章施工准备3.1 测量放样根据甲方提供测量基准点、基准线和水准点，结合现场情况；用全站仪分别对每个检查井具体中心坐标进行测量定位，并用已准备好竹块条，打入地下，用红色油漆在竹块上做好标记（如：W31，Y32）；然后用皮尺将两点连接起来，白灰放线，以便开挖。
测量标高，计算好开挖深度后，以书面交底的形式交给现场施工员和施工班长。
3.2 原材料采购与复试根据合同约定，工程所需的主要材料如给排水管及管件、水泥等进场经自检合格后立即上报业主及监理方对材料厂家、规格、型号、等级等相关技术指标进行确认；复试工作及时按有关规定要求进行，复试时将在监理人员旁证下进行取样。
复试合格后，方可用于工程施工。
3.3 临时设施、施工用电和施工用水根据现有的临时设施，安排好人工的临时宿舍，按照现场要求接好临时的用电、用水；堆放材料与工具的仓库分别设在C线入口右侧占地面积约90平方面，采用24墙红砖砌筑，对所用材料进行统一管理，整个现场材料都需通过二次转运1KM至2KM才能到达施工地点。
3.4 做好与设计结合工作3.4.1认真学习图纸，熟悉和掌握图纸中细节，并进行自审、提出读图存疑问题，做好会审前的准备工作。
3.4.2 组织图纸会审，由设计院进行交底，理解设计意图及施工质量标准，准确掌握设计图纸中的细节，解决读图问题，做好图纸会审纪要，并及时完善各方签字手续，及时对施工管理人员及劳务班组进行技术交底。
3.5 材料准备3.5.1 根据施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，作为备料、供料工作和确定仓库、堆场面积及组织运输的依据。
3.5.2 根据材料设备需用量计划，按合同要求做好材料设备的申请核价、订货和采购工作。
3.5.3 组织材料设备按计划进场，报检报验，并做好保管工作。
3.6 施工机械准备根据施工方案中确定的施工方法，施工机具、设备的要求和数量以及施工进度的安排，编制施工机具设备需用量计划、组织施工机具设备需用量计划的落实，确保按期进场。
施工机具见《施工机具表》，施工仪器见《主要施工测量仪器表》主要施工机具表主要施工测量仪器表3.7 劳动力准备选择有丰富经验的安装施工专业队伍进行本工程的施工。
并根据施工进度计划和工程量，准备施工班组人员。
本工程范围广，二次搬运量大，准备两个班组分范围分系统同时进行管网施工，管网施工每个班组计划劳动力40~50人。
3.8 项目开工3.8.1配合建设方开工要求，组织各班组进场施工，开工报告等根据实际情况完善。
3.8.2 根据本工程特点，在道路平基土石方完成后，道路工程与雨污水安装工程同时开工。
管网工程施工需对整个场地分为两个分区，并安排两个班组进行管网施工。
第四章施工布署4.1 给水系统：4.1.1 水源分别从A线入口及G线入口处引入两条DN200*1.6MPaPE管形成环状管网，供各组团生活、绿化及市政消火栓用水。
给水阀门井、排泥井、排气井：做法按国标图籍05S502《室外给水管道附属构筑物》进行施工。
4.2 排水系统：4.2.1采用雨污分流制，所有的污废水经化粪池处理后排入市政管道。
管材采用HDPE双壁波纹排水管，弹性橡胶密封圈。
覆土≤4.0m，环刚度SN≥4KN/m2;覆土>4.0m或设置于车行道下，环刚度SN≥8KN/m2。
排水基础均采用120度砂石基础。
部分陡坡较大的排水管道采用球墨铸铁排水管，橡胶圈承插连接。
球墨铸铁管每隔6米，在管道接口处设置混凝土支墩保护，做法详国标图籍03S504 《刚性接口给水承插式铸铁管道支墩》。
4.2.2 污水管道在各组团旁预留接入检查井。
检查井深度按排水接入管需要设置。
污水收集后排放至市政污水管网。
各组团雨水收集后就近散排至林地或水体，地形上无法散排的场地，在场地外道路上预留雨水接入口，收集后排放。
4.2.3 给水系统设置两个接入口，在场区内形成环状。
室外消火栓按间隔110m 设置。
各组团用水可从给水管上直接接出。
检查井和阀门井的井盖、盖座、爬梯均采用高分子复合材料,由建设单位联系厂家订货。
位于车行道下均采用重型井盖及井座，其余采用轻型。
4.3 给排水施工原则4.3.2先干线，后支线。
4.3.4先配合，后单独作业。
4.3.5小管让大管，支管让主管，有压力管让无压力管。
本工程部分污水管道和雨水管道基坑一起开挖。
E线Y14-Y26和Y1-Y4由于雨水管道埋深较污水管道大，先施工雨水管道，当雨水管道回填至污水管道基础底高程时开始施工雨水管道。
第五章雨污水管网施工程序和施工方法5.1 施工工艺流程排水施工工艺流程图5.2 施工方法5.2.1 沟槽开挖施工及支护（1）管槽开挖前应探明地下管线和障碍物，以便施工时避让或保护。
（2）管槽开挖宽度根据设计槽底宽度和开挖深度及放坡坡度计算确定，污水管槽和雨水管槽一起开挖，采用联合集开挖断面形式。
（3）管槽开挖边坡根据设计要求进行开挖。
（4）开挖管槽前，向机械司机详细交底，交底内容包括：挖槽断面、堆土位置、现有地下构筑物情况、施工技术及安全要求等，并指定专人与司机配合，配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。
如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。
（5）管槽采用PC320B挖掘机退式打炮及开挖，并以逆水流管道坡降方向进行。
较浅管槽采用普通挖机一次开挖到底；管槽深度大的地段采用长臂挖机一次开挖到位。
对局部槽底露岩且厚度不大时，可用液压式破岩机进行底部破岩及管槽修边。
（6）管沟开挖出来且不符合回填条件的土方随挖随即用自卸汽车运走，不得堆于沟槽两侧。
若需要采用沟槽土回填时，槽边可临时堆土，但堆土坡脚距沟槽边应大于1.0m，堆土高度应不超过2.0m。
（7）由于挖掘机不可能准确地将槽底按规定高程整平，所以为确保槽底土壤结构不被扰动或破坏，机械开挖管沟时，只挖至设计槽底高程以上，保留20cm厚的土方，改用人工清底。
如果遇回填土开挖部分必须夯实，其密实度不应低于设计要求；槽底有地下水或地基土含水量较大者，用天然级配砂石或卵石回填，沟槽的开挖断面符合设计要求。
部分管段地下地上全是硬质石用炮机打至设计高程，人工清底整平。
由于硬质石不能用于回填需用自卸货车运至1KM外弃土场（如A 线W72-W80、Y57-Y54、Y57-Y50、G线W13-W20、F线W33-W42道路以上边坡及管沟），又将弃场细土运至施工地点进行回填；管沟开挖时，道路标高以上的土石方一并开挖，确定沟槽土石方量时，另行收方计量或由勘测单位测设。
（8）管沟开挖时，安排质安人员加强巡视现场，密切注意周围土体的变形情况及坑槽内可能出现的涌水、涌砂及坑底土体的隆起反弹，一旦发现问题，应立即停止开挖，并通知监理工程师、甲方代表协同处理。
（9）若道路路面标高有调整，沟槽土石方开挖深度参照道路路面标高，再向下开挖设计深度，设计深度以检查井井底深度为标准。
局部位置如遇到坚硬岩层等，若放坡能满足要求，其开挖深度进行适当调整。
（10）若沟槽开挖较深时（大于1.5m），开挖边坡垮方量大时，采取钢模板支护措施后用人工开挖，开挖时必须保证施工安全。
挡板采用钢模板及钢管扣件架体支设。
沟槽上部土体为防止土石块滑落，也采用钢管扣件支架及钢模板支挡。
（11）施工期间在基坑开挖的沿线每隔一定的距离用槽钢横跨沟槽铺设临时人行便桥及便道，为施工人员的安全通行提供有效保证。
（1）球墨铸铁管沿林地敷设，为减少林地树木破坏，根据林地实际情况进行适当调整铺设，但其放坡符合设计要求。
（2）球墨铸铁管检查井井底基础开挖在林地斜坡最底处不小于0.5m，以满足检查井整体稳定性要求。
支墩严格按图设施工，间距6m。
（3）球墨铸铁管检查井采用C25现浇素混凝土300mm厚井筒、流槽及350mm 厚底座，C10混凝土垫层100mm，流槽内设挑流消能槛，消力槛上游流槽内采用C30混凝土抹圆，与铸铁管口接顺。
一个检查井砼量约3.2立方，且需单独支模，施工难度较大，80%开挖都是坚硬的岩石，需要用手动风炮机进行人工开挖；管道安装、检井井砌筑等材料运输专门单独安排由10人组成施工队进行人工二次挑（抬）运（1KM至2KM距离）。
5.2.3管道基础施工沟槽验收合格后，进入管道基础施工。
严格按设计要求进行人工找平找坡，垫层采用石粉回填100mm并夯实至设计要求。
槽底不得受水浸泡或受冻（冬期施工），槽底局部扰动或受水浸泡时，采用天然级配砂砾石或石粉换填。
5.3 管道安装施工5.3.1雨污水HDPE双壁波纹管的安装在基础垫层施工完毕标高检查验收合格后进行。
5.3.2敷设管道前要对管材、管件等重新进行一次外观检查，发现有问题的管材、管件均不得采用。
