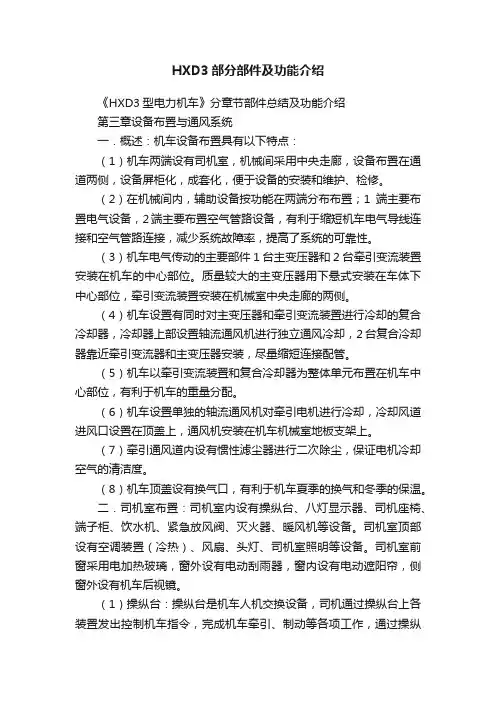

HXD3部分部件及功能介绍《HXD3型电力机车》分章节部件总结及功能介绍第三章设备布置与通风系统一．概述：机车设备布置具有以下特点：（1）机车两端设有司机室，机械间采用中央走廊，设备布置在通道两侧，设备屏柜化，成套化，便于设备的安装和维护、检修。
（2）在机械间内，辅助设备按功能在两端分布布置；1端主要布置电气设备，2端主要布置空气管路设备，有利于缩短机车电气导线连接和空气管路连接，减少系统故障率，提高了系统的可靠性。
（3）机车电气传动的主要部件1台主变压器和2台牵引变流装置安装在机车的中心部位。
质量较大的主变压器用下悬式安装在车体下中心部位，牵引变流装置安装在机械室中央走廊的两侧。
（4）机车设置有同时对主变压器和牵引变流装置进行冷却的复合冷却器，冷却器上部设置轴流通风机进行独立通风冷却，2台复合冷却器靠近牵引变流器和主变压器安装，尽量缩短连接配管。
（5）机车以牵引变流装置和复合冷却器为整体单元布置在机车中心部位，有利于机车的重量分配。
（6）机车设置单独的轴流通风机对牵引电机进行冷却，冷却风道进风口设置在顶盖上，通风机安装在机车机械室地板支架上。
（7）牵引通风道内设有惯性滤尘器进行二次除尘，保证电机冷却空气的清洁度。
（8）机车顶盖设有换气口，有利于机车夏季的换气和冬季的保温。
二．司机室布置：司机室内设有操纵台、八灯显示器、司机座椅、端子柜、饮水机、紧急放风阀、灭火器、暖风机等设备。
司机室顶部设有空调装置（冷热）、风扇、头灯、司机室照明等设备。
司机室前窗采用电加热玻璃，窗外设有电动刮雨器，窗内设有电动遮阳帘，侧窗外设有机车后视镜。
（1）操纵台：操纵台是机车人机交换设备，司机通过操纵台上各装置发出控制机车指令，完成机车牵引、制动等各项工作，通过操纵台上各个仪表、显示器等观测机车运用状态。
（2）通风冷却系统：包括复合冷却通风冷却系统、牵引电动机通风冷却系统、辅助变流器通风冷却系统、司机室通风系统、卫生间通风系统、机车机械间通风系统。
