HXD3电力机车部件

HXD3 型电力机车主要配件的维护与保养1、受电弓1.1区段往返后，受电弓支持绝缘子和拉杆表面必须进行维护保养，在车顶无电状态下，用带有干净汽油或酒精的白布擦抹绝缘子表面。

1.2应使用弹簧秤经常性对正常工作高度下受电弓接触压力作检测，如有异常，须及时修理、调整或更换滑板，并重新测定和调整接触压力使之符合要求。

1.3受电弓升降特性、滑板横动量及高低偏差等均应符合受电弓技术条件和试验大纲要求。

1.4保持活动框架、转轴、铰链部分清洁，可用沾有汽油或酒精的白布擦拭，并定期用汽油清洗铰接部分，然后用白布擦净并涂以适量润滑脂。

1.5阀板上的滤清器应定期清洗，间隔期由压缩空气供应装置的情况决定，特别是空气的污染程度。

建议一开始周检查一次。

1.6每 1 个月进行一次整个受电弓检查。

若存在损坏的绝缘子、破损的软编织线、损坏的滑动轴承和变形的部件都应更换。

若滑板磨损到限，也得更换。

1.7每 6 个月进行一次接触压力检测（包括整个受电弓功能检测），软连线外观检测、弓头功能检测。

1.8每 1 年进行一次螺栓连接的检测：必须注意拧紧螺母和螺纹接头，特别注意滑板弹簧系统处的螺钉连接。

注意：拧紧螺栓时一定要符合相应图纸规定的扭矩。

1.9轴承的润滑：滚动轴承终生都需要润滑。

在最初安装时，两年一次的维修或常规维修时，油杯应加密封油脂（Shell AlvaniaR3 ），以防止灰尘和水进入。

1.10更换软连线，维修周期为 4 年；更换轴承，维修周期为 8 年。

1.11如果发生以下情况，必须更换滑板：1.11.1残余碳高度为 5mm 时。

1.11.2残余碳高度为 5mm 时。

1.11.3由于电弧产生变形或缺陷。

1.11.4滑板松动或渗水。

1.12建议每 4~6 周在降弓位检查一次钢丝绳的松紧。

若需要，则把钢丝绳拉紧，但两螺母拧紧量要相同，以避免升弓装置松弛（降弓位）。

2、主断路器2.1主断路器上所有检查和维修的执行必须在断开电源、降下受电弓和主断路器接地的情况下操作。

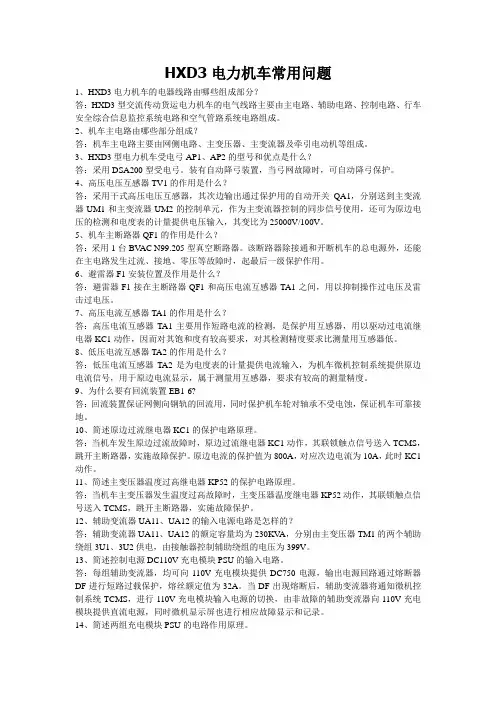

HXD3电力机车常用问题1、HXD3电力机车的电器线路由哪些组成部分？答：HXD3型交流传动货运电力机车的电气线路主要由主电路、辅助电路、控制电路、行车安全综合信息监控系统电路和空气管路系统电路组成。

2、机车主电路由哪些部分组成？答：机车主电路主要由网侧电路、主变压器、主变流器及牵引电动机等组成。

3、HXD3型电力机车受电弓AP1、AP2的型号和优点是什么？答：采用DSA200型受电弓。

装有自动降弓装置，当弓网故障时，可自动降弓保护。

4、高压电压互感器TV1的作用是什么？答：采用干式高压电压互感器，其次边输出通过保护用的自动开关QA1，分别送到主变流器UM1和主变流器UM2的控制单元，作为主变流器控制的同步信号使用，还可为原边电压的检测和电度表的计量提供电压输入，其变比为25000V/100V。

5、机车主断路器QF1的作用是什么？答：采用1台BV AC N99.205型真空断路器。

该断路器除接通和开断机车的总电源外，还能在主电路发生过流、接地、零压等故障时，起最后一级保护作用。

6、避雷器F1安装位置及作用是什么？答：避雷器F1接在主断路器QF1和高压电流互感器TA1之间，用以抑制操作过电压及雷击过电压。

7、高压电流互感器TA1的作用是什么？答：高压电流互感器TA1主要用作短路电流的检测，是保护用互感器，用以驱动过电流继电器KC1动作，因而对其饱和度有较高要求，对其检测精度要求比测量用互感器低。

8、低压电流互感器TA2的作用是什么？答：低压电流互感器TA2是为电度表的计量提供电流输入，为机车微机控制系统提供原边电流信号，用于原边电流显示，属于测量用互感器，要求有较高的测量精度。

9、为什么要有回流装置EB1-6?答：回流装置保证网侧向钢轨的回流用，同时保护机车轮对轴承不受电蚀，保证机车可靠接地。

10、简述原边过流继电器KC1的保护电路原理。

答：当机车发生原边过流故障时，原边过流继电器KC1动作，其联锁触点信号送入TCMS，跳开主断路器，实施故障保护。

HXD3型电力机车滚动抱轴箱体组装工艺改进提升摘要：HXD3型电力机车是单轴功率1200kW、六轴、交流传动干线货运电力机车，该型机车持续功率7200kW，轴式C0-C0，轴重23t（或25t），最高运行速度120km/h，前后两个转向架结构相同，电机采用滚动抱轴式半悬挂方式。

本文主要是针对HXD3型电力机车驱动轴承组装工艺进行研究，旨在通过对现有组装工艺进行优化和提升，提高组装质量和组装效率。

关键词：滚动抱轴箱体平面度游隙周期专用套筒一、引言HXD3型电力机车的前后两个转向架结构相同，电机采用滚动抱轴式半悬挂方式。

滚动抱轴箱体在与牵引电机连接中起着至关重要的作用，其重要作用主要体现于连接轮对与牵引电机，支撑牵引电机。

机车在高速运行中牵引电机与滚动抱轴箱相对不变，滚动抱轴箱相对于轮对高速运转，主要是通过齿端和非齿端的驱动轴承来实现相对转动，而驱动轴承的游隙的大小在机车运行过程中起着至关重要的作用。

本文以笔者在实际工作中遇到的实际问题出发，通过对现有工艺进行优化调整，来保证轴承工作游隙以达到提升组装效率和减少使用起重机使用率。

二、现有技术现状HXD3型机车轮对主要由车轴、车轮装配、从动齿轮、抱轴箱体等部件组成。

现有HXD3型电力机车轮对和滚抱轴箱组装在组装台位采用立式组装方式进行组装。

在组装的过程中常常出现以下两种情况：一是轴承工作游隙较大，在高速运转时，会使振动较大，降低轴承的使用寿命；二是轴承工作游隙较小，在高速运转时，将增大轴承的摩擦力矩，从而产生大量的热，容易导致轴承发热损坏，这是因为轴承工作游隙较小时，将导致轴承的滚动体与轴承内外圈润滑不良，因干摩擦产生大量的热，产生磨损、胶结、轴承内外圈胀烈等现象，导致轴承损坏。

目前组装工艺简述如下：1.组装驱动轴承外圈，轴承外圈采用冷装法，先将轴承外圈置于工业冰箱中冷冻至规定的温度和时间，待轴承外圈冷冻合格后，将驱动轴承外圈组装至预先检修合格立式放置的滚抱轴箱体的轴承座中，翻转滚抱轴箱体后组装另外一端驱动轴承外圈，检查驱动轴承外圈与滚抱轴箱体轴承座的间隙合格后待组装，在整个作业过程中需注意防护，做好清洁度管控；2.组装齿端驱动轴承内圈，驱动轴承内圈采用热装法，齿端驱动轴承内圈加热至规定温度后热装至车轴，冷却后检查驱动轴承内圈与齿轮端面间隙，符合要求后进行下道工序；3.组装滚抱轴箱体，将滚抱轴箱体用起重机竖直吊起，套在车轴相应位置，组装时注意不得对车轴及驱动轴承造成磕碰伤；4.调整驱动轴承游隙，用两个顶尖顶在滚抱轴箱体下方，顶起滚抱轴箱体约0.5～2mm；5.组装非齿端驱动轴承内圈，驱动轴承内圈采用热装法，非齿端驱动轴承内圈加热至规定温度后热装至车轴；6.用起重机吊起压实胎具放置车轴端面，使压实胎具紧贴在非齿端轴承内圈处，用液压油泵加压使压实胎具及非齿端轴承内圈受轴向推力，用塞尺检查轴承内圈与压实胎具之间间隙，通过检查一圈的间隙后计算加垫量，计算后在对应位置处加垫，加垫后液压油泵加压使压实胎具压实；7.在滚动抱轴箱体上方沿180°方向放置两个百分表，人工推动滚动抱轴箱体，检查转动是否灵活，同时测量非齿端驱动轴承内圈端面的平面度，使平面度≤0.1mm；8.游隙测量，用起重机吊滚动抱轴箱体测量轴承游隙，在达到规定的吨位，游隙符合要求后则进行下一步工序，不合格则按上述第6）条重新进行调整，具体组装见图一。

HXD3 型电力机车车钩故障预防方案
HXD3 型电力机车车钩是机车的重要部件之一，承担着机车连接和固定的重要作用。

车钩故障是 HXD3 型电力机车常见的故障之一，如果车钩出现故障，将会影响机车的正常运行。

因此，提出有效的车钩故障预防方案对于提高机车运行效率和安全性能具有重要意义。

车钩故障预防方案主要包括以下几个方面:
一、加强车钩的保养和维护。

车钩的保养和维护是预防车钩故障的关键。

在使用车钩的过程中，需要注意车钩的保养和维护，特别是要定期对车钩进行清洗和润滑。

同时，要严格按照车钩使用规定进行操作，避免车钩受到过度磨损和损坏。

二、加强车钩的检测和维护。

车钩的检测和维护是保证车钩正常运行的关键。

在使用车钩的过程中，需要定期进行车钩检测和维护，及时发现和修复车钩故障。

同时，要严格按照车钩检测和维护的规定进行操作，确保车钩的检测和维护质量。

三、加强车钩的安全控制。

车钩的安全控制是预防车钩故障的重要措施。

在使用车钩的过程中，需要加强车钩的安全控制，确保车钩的运行安全。

同时，要严格按照车钩安全控制的规定进行操作，确保车钩的安全控制效果。

通过以上措施的实施，可以有效地预防 HXD3 型电力机车车钩故障的发生，提高机车的正常运行效率和安全性能。

《 HXD3 型电力机车》分章节部件总结及功能介绍第三章设备布置与通风系统一．概述：机车设备布置具有以下特点：（ 1）机车两端设有司机室，机械间采用中央走廊，设备布置在通道两侧，设备屏柜化，成套化，便于设备的安装和维护、检修。

（ 2）在机械间内，辅助设备按功能在两端分布布置； 1 端主要布置电气设备， 2 端主要布置空气管路设备，有利于缩短机车电气导线连接和空气管路连接，减少系统故障率，提高了系统的可靠性。

（3）机车电气传动的主要部件1 台主变压器和 2 台牵引变流装置安装在机车的中心部位。

质量较大的主变压器用下悬式安装在车体下中心部位，牵引变流装置安装在机械室中央走廊的两侧。

（4）机车设置有同时对主变压器和牵引变流装置进行冷却的复合冷却器，冷却器上部设置轴流通风机进行独立通风冷却， 2 台复合冷却器靠近牵引变流器和主变压器安装，尽量缩短连接配管。

（5）机车以牵引变流装置和复合冷却器为整体单元布置在机车中心部位，有利于机车的重量分配。

（6）机车设置单独的轴流通风机对牵引电机进行冷却，冷却风道进风口设置在顶盖上，通风机安装在机车机械室地板支架上。

（7）牵引通风道内设有惯性滤尘器进行二次除尘，保证电机冷却空气的清洁度。

（8）机车顶盖设有换气口，有利于机车夏季的换气和冬季的保温。

二．司机室布置：司机室内设有操纵台、八灯显示器、司机座椅、端子柜、饮水机、紧急放风阀、灭火器、暖风机等设备。

司机室顶部设有空调装置（冷热）、风扇、头灯、司机室照明等设备。

司机室前窗采用电加热玻璃，窗外设有电动刮雨器，窗内设有电动遮阳帘，侧窗外设有机车后视镜。

（1）操纵台：操纵台是机车人机交换设备，司机通过操纵台上各装置发出控制机车指令，完成机车牵引、制动等各项工作，通过操纵台上各个仪表、显示器等观测机车运用状态。

（2）通风冷却系统：包括复合冷却通风冷却系统、牵引电动机通风冷却系统、辅助变流器通风冷却系统、司机室通风系统、卫生间通风系统、机车机械间通风系统。

HXD3型电力机车车钩结构及操作注意事项机车选用内燃、电力机车车钩（下作用式），它由钩舌、钩体、钩舌销、钩锁、钩舌推铁和下锁销等组成。

车钩连挂中心距牵引梁前端面608mm。

钩身装入牵引梁车钩箱内以保持钩体位置正确车钩尾部设有扁销孔，以便通过扁销与钩尾框连接。

机车落车后，车钩水平中心线距轨面高度为（880±10）mm。

如出现钩下垂或钩尾框上浮等现象，可在冲击座下方均衡梁上的磨耗板上加调整垫板（最大厚度不超过10mm）或在钩尾框托板上加调整垫板（最大厚度不超过10mm）来进行调整。

根据TB456-91 车钩、钩尾框技术条件规定，车钩的"三态"作用应在车钩钩身轴线呈水平的状态下，通过提钩杆，严格检查车钩的"三态"作用是否良好：1）开锁状态：轻轻提起提钩杆，使锁铁脚支在锁铁座上，放下提钩杆，锁铁仍未落下，钩舌也未移动。

此时，将钩舌向外推，能立即伸开，即为开锁状态良好；2）全开状态：将提杆用力提起，钩舌完全伸开，即为全开状态良好；3）锁闭状态：在全开状态时，将钩舌缓缓地向钩头里推动，锁铁以自身重量完全落下，使钩舌不能伸出，即为锁闭状态良好。

13 号车钩主要部件的最小破坏载荷如下：钩舌—2700 kN 以上。

钩体—3400 kN 以上；钩尾框—3400 kN 以上HXD1型电力机车是由两节完全相同的4轴电力机车通过内重联环节连接组成的8轴重载货运电力机车，每节车设有一个司机室，为一完整系统。

机车采用交直交电传动主电路形式，可靠性高，易于维护；车体采用中央梁承载方式，便于模块化生产；转向架采用低位牵引杆，基础制动采用轮盘制动，有效提高了机车的可靠性；采用CCBII空气制动系统，电制动采用再生制动，节能环保；机车具有外重联控制功能，装有LOCOTROL远程重联控制系统，司机可以在一个司机室对两台重联机车进行控制。

这款机车是由中外公司共同研发的产品之一，在被命名为“和谐”型以前，被称为DJ4，当中DJ4共有两个款式，第一款是由株洲电力机车及德国西门子研发，编号由0001起；另一款则由大同电力机车及法国阿尔斯通研发，编号由6001起。

HXD3电力机车部件分析首先是电机部分，HXD3电力机车采用了比较先进的三相异步牵引电机，具有高效率、低噪音、低维护成本等优点。

电机由转子和定子组成，定子是由硅钢片组成的，通过电流在定子上产生旋转磁场，从而带动转子转动。

电机通过齿轮传动连接到车轮，实现驱动机车运行。

控制系统是机车的核心部件之一，主要包括电力系统控制、牵引控制、供电控制和制动控制等。

电力系统控制包括电机起动、加速、减速等功能；牵引控制实现对电机的调速控制；供电控制保证机车获得稳定的电力供应；制动控制实现机车的制动和制动力的分配。

控制系统通过各种传感器和计算机控制单元实现对电力机车的智能化控制。

牵引装置用于传递电机的扭矩，将电能转换为机械能，推动机车行驶。

牵引装置主要包括电机轴、曲柄连杆机构、传动轴和传动装置等。

电机轴与转向架上的传动齿轮相连接，通过曲柄连杆机构将旋转运动转化为直线运动，通过传动轴和传动装置将动力传递给车轮，实现机车的牵引。

制动系统主要用于控制机车的制动和停车。

HXD3电力机车采用了多种制动方式，包括电阻制动、再生制动和电空制动等。

电阻制动通过将电能转化为热能来实现制动；再生制动利用电机的电流逆变功能将制动过程中产生的电能反馈给电网；电空制动则利用空气制动装置对车轮施加制动力。

这些制动方式既可以单独应用，也可以组合使用，以提高制动效果和节能效果。

轴箱和车架是机车的主要支撑结构，承载机车的重量并提供支撑。

轴箱通过承载车轮和传递车轮力向车架传递，同时起到减震、保护机车传动装置、降低噪音等作用。

车架由钢材焊接而成，具有较高的强度和刚度，能够保证机车在高速行驶中的稳定性和安全性。

转向架是用于支撑车轮、转向和悬挂的机构。

HXD3电力机车采用了三轴并列的转向架结构，通过转向架的旋转来实现车轮的转向。

转向架通过悬挂系统连接到车架上，具有良好的动力学性能和减震效果，能够保证机车在高速运行中的稳定性和平顺性。

综上所述，HXD3电力机车的部件具备了先进的技术和优秀的性能，通过合理搭配和协同工作，确保机车在铁路运输中的高效、安全和可靠性。
