第十章A/B超声诊断仪
超声波测量原理、概念和定义，超声诊断仪操作技术与检查方法，超声图象分析，超声检查的临床应用和注意事项。
超声诊断是利用声波传播?生的回声显像进行诊断，超声波在传播的过程中，遇到声学性质（密度、声速）不同的界面时就会发生反射，反射回来的声波称?回声或回波（echo）；回声接收后转变成电信号，经过放大、检波、修饰，以视频图象的形式显示出来，进行诊断和鉴别诊断，也称?回声诊断法（echography）回声诊断法（echography）。眼球和眼眶位置表浅，构造规则，声学界面清楚，声衰减较少，是最适合超声检查和诊断的器官。同其它医学影像方法比较，超声检查有简便、迅速、经济和无损伤等优点，因而越来越受临床医生的重视。其不足之处是特异性不够高。由于不同疾病的病理组织结构不一样，对超声波的反射、吸收就不一样，虽然能够利用回声对病变组织进行诊断和鉴别诊断，但病?的声学切面不像病理组织学切面那样直接和精确，只能间接地从组织的声学性质来推断其组织结构，将病?按其声学性质分类，再结合其它临床资料而作出诊断。学习超声诊断要掌握超声的物理性质、原理，以解剖学、物理学等形态学?基础，并与临床医学密切结合。
第一节概述
诊断超声的物理特性
人耳可闻及的频率在20～20 000 Ｈｚ，超声波是一种频率大于20 000 Ｈｚ的高频声波，图10-1超声波波形图人耳听不到，故称超声。它是一种机械波，是因介质中的质点受到机械力的作用发生周期性振动而?生的。依据质点振动方式与声波传播方式的关系，声波可分?两种基本形式，即纵波和横波（图10-1）。
纵波可以在气体、液体和固体中传播，是介质中的质点受到拉应力和压应力的作用而振动，以质点疏密相间的形式传递能量，声波传播方向与振动方向一致。此外，纵波还具有?生和接收比较容易的特点。医用超声波的传播介质主要是人体软组织，声能是以纵波的形式在其间传播的，因此医用超声波?纵波。
超声波在周期性振动传播中，其质点位移（a）、质点运动速度（c）及质点运动加速度（b）等均?角频率和时间乘积的正弦和余弦函数（图10-1）。
波形图中的正负最大值分别对应纵波的密部和疏部、横波的波峰和波谷。
（一）声源、声束、声场与分辨力
1杄声源能发生超声的物体称?声源（ｓｏｕｎｄｓｏｕｒｃｅ），超声声源亦名超声换能器（transducer），通常采用压电陶瓷、压电有机材料或混合压电材料（压电陶瓷与压电有机材料的混合物）组成，加以电脉冲后即转?声脉冲。用超声换能器制成可供手持检查用的器件则称?超声探头。
2杄声束从声源发出的声波称?声束（ｓｏｕｎｄｂｅａｍ），一般它在一个较小的立体角内传播。声束的中心轴线称?声轴，它代表超声在声源发生后其传播的主方向。声束两侧边缘间的距离称?束宽。
3杄声场换能器发射超声声束时，在一定传播距离内基本上保持平行，然后开始扩散。接近换能器的那部分平行声束被称?近场。当超声声束开始扩散时，被称?远场。被检查的部位在近场区内，声束较?平行，反射界面与换能器又比较垂直，其反射回声的强度较大，超声诊断的作用最好。远场区内场分布均匀，可扫查许多界面，可是越进入远场的远端，扫查就越困难。
实用超声仪上的near及far意即?近段（程）及远段（程）调节，而非近场区及远场区。检查者可通过调整仪器的灵敏度来改变声束的宽窄和能量的大小，并不改变声场，而是利用超
声传播的方向性可对病?进行定位。
平面型声源无论在近场区或远场区中声束束宽均嫌过大，使图象质量下降。故需加用声束聚焦的技术。B型探头应用聚焦的声束，而A型探头应用平行的声束，A型超声的方向性更好。在距探头很近部分，声束全部透过，不发生反射，没有回声，就没有分辨力，称?盲区。
4杄分辨力（resolution power） ?超声诊断中极?重要的技术指标。分?两大类：基本分辨力及图象分辨力。
（１）基本分辨力：指根据单一声束在线所测出的分辨两个细小目标的能力，可分?3类：? 轴向分辨力：指沿声束轴线方向的分辨力。其与频率成正比，频率越高，波长越短，脉冲宽度越窄，轴向分辨力越好。轴向分辨力的优劣直接影响到目标在深浅方向的精细度。分辨力好则在轴向的图象点细小、清晰。通常用3杄5～5 MHz探头时，轴向分辨力在1 ｍｍ左右；? 侧向分辨力：指在与声束轴线垂直的平面上，在探头长轴方向的分辨力。声束越细，侧向分辨力越好，其分辨力好坏由芯片形状、发射频率、聚焦效果及距离换能器远近等因素决定。在声束聚焦区，3～3杄5 MHz的侧向分辨力应在1杄5～2 ｍｍ左右；? 横向分辨力，指在与声束轴线垂直的平面上，在探头短轴方向的分辨力。横向分辨力与探头的曲面聚焦及距换能器的距离有关。横向分辨力越好，图象上反映组织的切面情况越真实。
（２）图象分辨力：是指构成整幅图象的目标分辨力。包括：? 细微分辨力：用以显示散射点的大小，它与接收放大器通道数量成正比，与目标距离成反比。? 对比分辨力：它用来显示弱回声信号。一般约?-40～-60 dB，更适中?-50 dB。目前普遍采用数码扫描变换技术后，大大提高了对比分辨力。
（二）波长、频率、声速
超声波有三个基本物理量，即波长（wave length），频率（frequency）和声速（sound velocity）。质点在其平衡位置来回振动一次所需要的时间?质点振动周期，也就是波的周期（T）。在一个周期内，波所传播的距离，定义?波长（λ）。在介质中任何点在单位时间内通过的波的数量称?波的频率（f），它也等于单位时间内介质颗粒完成全振动的次数，单位?赫兹（Hz）或周/秒。1赫兹即每秒振动1周，百万赫兹称兆赫兹，以MHz表示。
声波的传递过程实质上是能量的传递过程，需要一定时间才能达到某一点。声速是声波在介质（或媒质）中传播的速度。用c表示，单位?米/秒。波长（λ）、频率（f）与声速（c）的关系如下：
λ＝c／f杄
上式不仅适用于声波，对所有波，如水波、无线电波、甚至X射线都是适用的。
频率和波长在超声波成像中是两个极?重要的参数，波长决定了分辨率，而频率则决定了可成像的组织深度。在医学超声设备中，30 kHz～40 kHz适用于超声乳化；1 MHz～5 MHz适用于检查心脏、肝、胆、腹部疾病；5 MHz～20 MHz适用于眼病诊断，如眼科B型超声、生物参数测量仪、角膜测厚仪等；40～100 MHz适用于眼科超声生物显微镜。
（三）人体组织的声学参数和概念：声速、密度、声阻抗和声学界面
1杄声速（c）?声波在介质中的传播速度，单位?m/s。一般说，在人体组织中，固体物含量高的，声速最高；纤维组织含量高的，声速较高；含水量较高的软组织，声速较低；含体液的，声速更低；脏器中含气体的，声速最低。
2杄密度（ρ）?重要声学参数中声特性阻抗（声阻抗）的基本组成之一，单位?g/cm3。密度的测量应在活体组织保持正常血供时，任何降低动脉血供或静脉淤血，以及组织固定后的测量值均缺乏真实意义。
3杄声阻抗（Z）?超声诊断中最基本的物理量。声阻抗既和介质的密度（ρ）有关，又与超声穿过该介质内的声速（c）有关，即Z=ρc，单位?g/（cm2·s）。声像图中各种回声显像主要由声阻抗差别造成的。
4杄界面由声阻抗不同的两种介质接触在一起时，即构成一个界面。介质的界面大小与超声波长有关，界面尺寸小于超声波长时，称小界面；界面尺寸大于超声波长时，称大界面。
均质体与无界面区：人体组织和脏器如由分布十分均匀的小界面所组成，称?均质体；无界面区只在清晰的液区中出现。液区内各小点的声阻抗均一致。人体内无界面区在生理情况中可见于胆囊内胆汁、膀胱内尿液、成熟滤泡以及眼玻璃体；在病变情况中可见于胸水、腹水、心包积液、盆腔积液、囊肿、肾盂输尿管积水等。
不同频率超声波在人体软组织中的参数参见表10-1。
表10-1人体正常组织的密度、声速及声阻抗
媒质（介质）密度
（g/cm3）声速
（m/s）声阻抗
（105g/cm2·s）测试频率
（MHz）空气（22℃）0杄001 18334杄80杄000 4水（20℃）1 4831杄493血液1杄0551 5701杄6561软组织（平均值）1杄0161 5001杄5241续表
媒质（介质）密度
（g/cm3）声速
（m/s）声阻抗
（105g/cm2·s）测试频率
（MHz）肌肉（平均值）1杄0741 5681杄6841角膜1 550晶状体1杄1361 6501杄874房水0杄994～1杄0121 4951杄486～1杄513玻璃体0杄992～1杄0101 4951杄483～1杄510巩膜1 630
（四）人体组织对入射超声波的作用
1杄反射和折射在界面上超声波具有反射和折射的特性。当声波在均质的介质中传播时，基本上是按直线方向传播，无任何反射。但当声波到达两种不同密度的介质的界面时，则会在界面上发生反射和折射（图10-2）。一部分声波在界面处反射而成?返回第一介质的反射波，另一部分声波则透过界面被第二介质折射。反射使入射超声能量中的较大部分向一个方向折返，反射应按照Snell定律：? 入射声束与反射声束处于同一平面内；? 入射声束与反射声束分居法线的两侧；? 入射角与反射角相等。
图10-2超声的入射、反射和折射
左图：Snell定律；右图：入射角过大，回声失落
反射发生于大界面上。如果两种介质声阻抗不同，就出现声阻抗差，只要两者的声阻抗差大于0杄1%时，超声波就会在这两种介质的界面上发生反射，?生回声。如超声波在第二介质中声速大于第一介质，则折射角大于入射角。入射角增大至某一角度时，可使折射角等于90°，即折射声束与界面平行。此时入射角名临界角。入射角大于或等于临界角时，折射声束完全返回至第一介质，名曰“全反射”。全反射发生时不能使声束进入第二介质，该区因“失照射”而出现“折射声影”。
在一般情况下，声束的折射常?生杂音，引起干扰，应该避免，但在视神经测量时，折射特别重要，超声波的折射发生于视神经鞘的外层而使它垂直于视神经鞘的表面，?生垂直上升和下降的视神经鞘的表面回波，从而可以测量视神经的宽度。
2杄散射当声波在传播途中遇到障碍物时，会在此障碍物处?生多方向的不规则反射、折射和衍射，称声散射，其返回到振源的回声能量甚低。此散射回声来自各脏器内部的微细结构，其临床意义十分重要。
3杄衍射声波传播时，可以越过直径小于λ／2波长的障碍物，再继续前进，这一现象称?衍射，又称绕射。当障碍物的直径大于λ／2时，会在该物体表面?生回声反射，而在其边缘仍
然有衍射发生，但在障碍物的后方有一块没有声振动的区域，通常称?“声影”声影区。
4杄衰减声波在介质内传播的过程中，因受到小界面散射、大界面的反射，声束自身的扩散以及软组织对超声能量的吸收等，造成了超声衰减。超声的频率越高，分辨力越好，组织对它的吸收也越多，穿透力也越差；相反，频率越低的超声，分辨力越差，组织吸收少，穿透力较好。由于衰减现象的普遍存在，故需在仪器设计时使用“深度增益补偿（DGC）调节”，使声像图深浅均匀。
在眼科超声检查中，超声遇到高密度的组织如钙化病?、骨和金属异物等时，发生强烈的反射和吸收，通过病?之后，声能明显衰减，病?后的组织回声很弱或没有回声，在B-scan显示?暗区，称声影。骨组织能大量吸收声能，超声对骨组织的分辨力很差，骨病的诊断主要依靠X线，超声主要显示软组织形态的改变来诊断。
5杄多普勒效应多普勒效应当声源与接受器之间出现相对运动时，接收到的声波频率与声源发射的频率间有一定的差异，这种频率的改变称?频移，此现象称?多普勒效应。界面活动朝向探头时，回声频率升高，呈正频移；反之，回声频率降低，呈负频移。频移的大小与运动速度成正比。如：当列车由远及近时听行进中的列车汽笛声，声音的音调变高（频率变高），当列车逐渐远离时，音调变低，就是多普勒效应的一个实际例子。
第二节操作技术与检查方法
在临床各科的超声诊断中，B型超声波的应用越来越普遍，但在眼科超声诊断中，A型超声仍有很重要的作用。
目前用于眼部诊断的超声波有A型超声（包括主要用于生物测量的A型超声和标准化A型超声）、B型超声及彩色多普勒超声。在临床检查时，因?A超探头小，声束窄，每次仅扫查一个很小的范围，?了节省时间，可先用B超找到病?，确定它的位置，再用A超来显示病?并测量。?了得到更多的信息，应交替使用A型和B型探头进行扫查，直至对病?的边界，形状、大小、位置、内部结构和反射性等都有足够的了解，能作出诊断?止。
（一）常规检查法
被检者仰卧位元，A超检查前需要结膜囊表面麻醉。B朝检查前需将超声耦合剂涂于患者眼睑部位，检查时先对眼球及眼眶作纵切面及横切面扫描，发现病变后，可让患者转动眼球，从多个位置和角度进行动态观察，了解病变性质、位置和范围。
（二）特殊检查法
1杄后运动检查可了解病变与眼球壁的关系。当B超显示病变后，令被检者转动眼球，而后停止转动。玻璃体出血、混浊等与眼球壁粘连不密切的病?，当眼球停止转动后，球内异常回声仍继续飘动。
2杄压迫试验用探头适当压迫眼球，使压力传导至病变区，观察肿物有否变形，如有变形则?囊性或软性肿物。
3杄磁性试验可观察球内异物是否有磁性。眼内异物显示后，再用电磁铁自远而近移动观察，若异物向磁铁方向移行摆动，表示磁性阳性。此试验最好在患者主管医生配合下进行，避免损伤眼球角膜。
4杄低头法可观察眼球处于倒置位时玻璃体无回声区内膜样回声与眼底的关系，特别是与视神经乳头之间的关系。
第三节参数分析及临床应用
一、超声图象的描述与术语
超声图象由许多图元构成，图元的明暗反映了回声的强弱。在显示幕上的图元可以从亮到暗，即从白到灰再到黑地变化，图元的这种黑白程度称?灰度。将灰度分?若干等级，即?灰阶。人体的被测脏器与病?的断面图象即是根据各种不同界面的灰阶、回声的空间范围和几何形状等来加以描述的。
1杄回声强度根据回声信号的强弱，声像图回声强度可分?五大类：? 强回声：反射系数大于50%，灰度明亮，后方常伴声影，相当于结缔组织、钙化的回声；? 高回声：反射系数大于20%，灰度较明亮，后方不伴声影；? 等回声：灰阶程度中等，相当于肝脾的回声；? 低回声：呈灰暗水平的回声，相当于肾皮质等均质回声；? 弱回声：表现?透声性较好的暗区，正常淋巴结即属此类；? 无回声：均匀的液体如玻璃体腔回声即呈无回声暗区。
2杄回声分布实质性脏器回声的均匀程度常用“均匀”、“欠均匀”和“不均匀”来描述。病?部位回声则可用“均质”和“非均质”来描述。
3杄回声形态回声形态的描述常用的术语有团块状、圆形、椭圆形、多角形、不规则形、分叶状、斑片状、环状、带状、点状、条索状等。亦有用光团、光斑、光点、光带来描述的。
二、超声图象分析的内容与方法
1杄图象的分析内容
（１）形态轮廓包括眼球的轮廓是否有形态失常，视网膜是否光滑、完整。占位性病变其形态是否?圆形、椭圆形、分叶形或不规则形。占位性病变位于视网膜之上或之下，是否有隆起征象。
（２）内部回声对于弥漫性实质性病变，要注意观察回声强度的改变，是均匀性的还是非均匀性的。对于占位性病变要注意其回声是属于增强型、中等回声型、减弱型、无回声型还是混合回声型；内部是否有液化、坏死征象，是否有“结中结”或“块中块”征象；是否有气体强回声或钙化性强回声。若?囊性病变要观察有否分隔、多房，有否乳头状突起。
（３）边界和边缘回声若?占位性病变，要观察其边界是否清晰、模糊或中断，有无包膜或周围组织浸润，周围有无声晕或炎性反应带，肿物周围正常结构有无挤压移位元。
（４）后壁或后方回声如?弥漫性实质病变，要观察其后方有无回声衰减。某些质地均匀、衰减较大的实质性病?，内部可表现?低回声，要观察其后壁或后方是否有回声增强，应与液性病?区别。对强回声要注意观察有无声影或彗星尾征。
（５）周邻关系根据局部解剖关系，注意观察病变与周邻的关系，有无粘连、挤压或侵犯周围邻近组织。
（６）压缩性或柔韧性了解肿物的压缩性或柔韧性，可以了解肿物的质地，这对判断良恶性病变有重要意义。判断肿物的压缩性可以通过探头加压或在触诊下观察肿物的挤压情况获得。（７）频谱分析包括超声多普勒频谱分析和彩色多普勒的观察、灰阶直方图分析。
2杄图象的分析方法
图象的分析方法包括3个方面：（１）确定是否有弥漫实质病变或占位性病变；（２）确定病变部位；（３）确定病变性质。在实际工作中，必须熟悉各种类型?像的?生条件和原理，才能提高诊断水平，减少误诊。要注意超声图象特异性不高，一种疾病可能有多种多样的表现，一种声像图表现可能出现多种疾病，即所谓“同病异图，同图异病”。因此必须结合临床（包括动态随访、治疗效果观察）和其它影像诊断方法综合判断，必要时采用超声引导活检才能作出正确的诊断。
随著超声诊断仪不断更新，高频超声显像仪已被广泛应用于眼科疾病的诊断。它能清晰显示眼球各个结构，诊断准确率高，因此，它已成?眼科疾病诊断不可缺少的工具。
三、正常眼部超声图象
（一） A型超声检查
见图10-3（１）、（２）。
1杄接触法探头放在角膜中央轴向探查，可依次观察晶状体前后表面两个回波，玻璃体平段，眼球壁和球后组织的综合波。此法操作方便，最?常用，但容易压迫眼球，使眼轴变短，造成误差。
2杄浸入法探头浸入液体中，不接触角膜。此法无疑最?准确，而且在探查眼轴时能较好地控
制探头，但耗时长，操作复杂。
图10-3
（１） A型超声诊断仪（２） A超波形一般眼轴长度的正常值?23～24 ｍｍ，前房深度?2杄4～2杄7 ｍｍ左右，晶体厚度?4～5 ｍｍ，晶体直径9～10 ｍｍ，玻璃体腔长度?16～17 ｍｍ左右，球壁厚度?2～2杄3 ｍｍ之间。
（二） B型超声检查
正常声像图：因检查部位及声束方向不同，声像图表现也不同，常见有以下三种声像图，见图10-4。
（１）眼球轴位检查声像图双眼第一眼位注视，探头置于眼睑中部，声束依次通过角膜、前房、晶状体、玻璃体、球壁及球后软组织。声像图上最前面的是边界模糊的眼睑回声及后面弧形细带状的角膜回声。晶状体的后囊呈一字弧形光带，一般不超过0杄7 ｃｍ。玻璃体?无回声暗区，球壁是一凹面向上，清晰光滑弧形光带。一般视网膜、脉络膜及巩膜粘连紧密，超声不容易分辨三层结构，呈强回声光带。球后软组织脂肪间隙呈W形密集强光点回声，中间条带状低回声?视神经，眼眶与脂肪之间的斜行走向的带状低回声?眼直肌。
图10-4正常B超检查声像图
左上：正常轴位扫描声像图；右上：非轴位扫描声像图；
左下：赤道部扫描声像图；右下：眼外肌扫描声像图
（２）赤道部检查声像图声束方向与眼球赤道平行，声像图中前面?玻璃体无回声区，后面球壁?半月形强回声，球后壁与眶壁之间圆锥形强回声?球后软组织间隙。
（３）非轴位检查法声像图是声束偏离眼球正中任何部位的检查，其声像图特点是：? 晶状体及视神经未能显示；? 眼球直径变短；? 球后软组织间隙形状不定。
四、眼部常见病的超声图象
1杄晶状体疾病晶状体形如双凸透镜，超声仅能显示前后囊膜的弧形强回声光带，周边部分不易显示，内部?无回声区。各种原因引起晶状体囊渗透压改变及代谢紊乱，都会引起晶状体混浊，称?白内障。其声像图表现：晶状体的前后皮质区域呈强回声光带，晶状体前后径增大，后囊膜强回声弧形长度增加。晶状体前后缘回声呈不规则增厚，有些晶状体核心区域呈强回声光斑，甚至整个晶状体混浊，呈强回声（图10-5）。
2杄玻璃体疾病玻璃体内含有透明质酸和透明蛋白等物质，构成透明凝胶状态的反射界面，其中缺乏细胞和血管，是细菌良好的培养基。玻璃体疾病大多数是在邻近组织发生病变的影响下，被动地发生和发展。玻璃体混浊机化声像图表现：玻璃体无回声区内出现强弱不一、粗细不均光点或条索状膜状光带，可呈树枝状分布。光带厚薄不均，后运动试验可呈阳性，但幅度小。由于机化条索挛缩牵拉，可显示继发性视网膜脱离图象（图10-6）。
图10-5外伤性白内障
图10-6玻璃体混浊、机化，牵引性网脱
3杄视网膜疾病最常见?视网膜脱离，是视网膜本身组织中的色素上皮层与视网膜神经上皮层之间的分离。其声像图表现：在玻璃体无回声区内出现凹面向前、表面光滑的光带回声，前端与锯齿缘相连，后端接视盘或后极部。浆液性脱离者光带与球壁间?暗区，出血性脱离者可见弱回声光点。可有后运动，运动连续而规则（图10-7）。
4杄脉络膜肿瘤脉络膜黑色素瘤?脉络膜恶性肿瘤，起源于葡萄膜色素细胞的增殖。其声像图表现：当肿瘤生长从巩膜内面隆起＞ 0杄75 ｍｍ时即可被发现。一般在眼球内有一圆形、半圆形或蘑菇形实性占位。向玻璃体腔内凸出，可伴有视网膜脱离。肿瘤边缘清晰、锐利和光滑。部分肿瘤生长方式是沿著脉络膜周边部浸润，表面凹凸不平。肿瘤前部回声光点强而密集；后部回声递次减低，接近球壁处呈无回声区，称?“挖空”观象。肿瘤附著球壁处的回声较周围正常球壁回声低，称脉络膜凹陷现象脉络膜凹陷现象。肿瘤体内常因出现坏死、钙
化，导致球后软组织出现声影（图10-8）。
图10-7陈旧性视网膜全脱离图10-8脉络膜黑色素瘤第四节注意事项
第四节注意事项
1杄插拔任何附件（A/B超声探头线、脚踏开关线、鼠标线等）一定要在关机断电状态下，且避免过分用力。拔下时应抓住插头根部，以防拉断内部信号线。
注意：在通电状态下拔下或插上这些附件有可能导致以下故障：（１） B超探头或A超探头被感应信号损坏；（２）机器主板被感应电流损坏。
2杄电源线中的地线一定要可靠接地，不得使用两孔电源插座。建议使用稳压电源或不间断电源（UPS）。室内不可用化纤地毯，严防静电。
注意：电源接地不良或不使用稳压电源有可能导致以下问题：（１）图象有雪花或白线，不清晰及图象抖动；（２）有可能损坏机器主板而造成无图象或图象失真。
3杄对A/B超探头要严格保护，勿碰伤摔坏。探头的参数要正确设置。设置参数表、相关密码要保管好。标准化A超的组织敏感度校准块可放在探头盒内保存好。
4杄操作A超时，?了准确测量并使回声信号强，探头应垂直于角膜测量点。
5杄每天使用完毕后，用医用棉签沾酒精清洗探头与眼睛接触的端部，不要留有耦合剂、泪液、平衡液等，以免交叉感染及损伤探头。
6杄中午休息不使用仪器时，一定要关机。
7杄在使用时若发现机壳发热，应立即关机，及时与设备供应商联系。
8杄室内保持清洁防尘，机器使用后应退到用户界面（按ESC回到USER界面）关机，盖好防尘布。

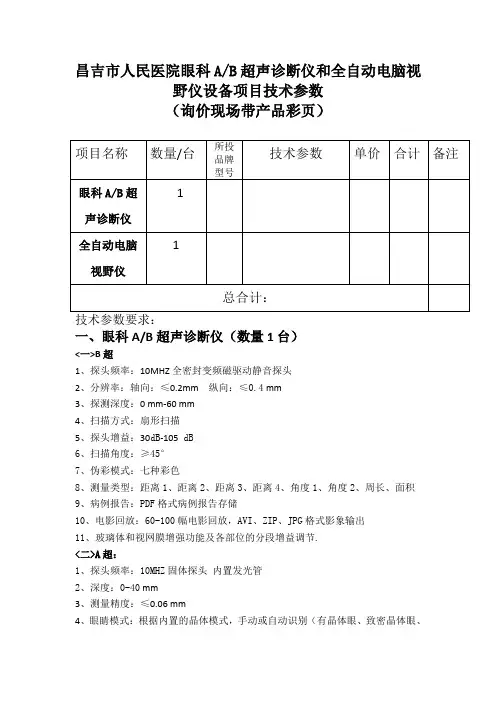

彩色多普勒超声诊断仪技术规格及要求 一、设备名称：彩色多普勒超声波诊断仪数量：1台 二、设备用途说明： 心脏、腹部、妇产科、泌尿科、浅表组织与小器官、外周血管、术中、穿刺等 三、主要技术及系统概述 彩色多普勒超声波诊断仪包括： *3.1.2 ≥17英寸高清晰度彩色LED显示器，具有液晶触摸屏 3.1.3 高端超声平台成像系统，移植于高端机型，应用了新型动态数据声学模型、智能化分布式处理器等先进技术 3.1.4二维灰阶成像单元 3.1.5 M型成像单元 3.1.6彩色多普勒血流成像单元 3.1.7频谱多普勒显示和分析单元 3.1.8能量多普勒，方向性能量图 3.1.9波束形成器，多倍声束处理 *3.1.10 复合成像技术：三种模式，每种模式有3档调节；空间复合成像的聚焦宽度、 帧平均、线密度等多种参数均有多级可调；可与彩色模式共同使用 3.1.11 核磁像素优化技术：可以支持所有探头，多级调节 *3.1.12 弹性成像及定量分析技术，一幅图中可取≥7个范围进行弹性系数分析 3.1.13 脉冲反相谐波成像（可用于所有探头） 3.1.15 解剖M型，存储的动态图像仍可重新取M型图。 *3.1.16组织多普勒，包括组织多普勒速度图、频谱图、心肌运动追踪定量分析曲线等，一幅图中可取≥6点心肌进行运动曲线分析 3.1.17 血管内中膜厚度自动测量 *3.1.18 产科自动测量软件，在进行胎儿常见参数指标（BPD/HC/AC等）的测量时，系统可以自动识别并测量、计算出结果 *3.1.19 二维精细血流成像，非多普勒原理，非造影技术，最直观的显示红细胞运动，具有不受流速和角度限制、无血流外溢现象、无取样框、不会降低帧频等优点 3.1.20 二维精细血流成像彩色模式，在灰阶血流成像的基础上加彩色编码显示不同方向的
B超诊断仪的操作规程 1开机 打开仪器的电源开关，面板上电源指示灯亮，屏幕显示“凯信电子”，按任意键进入B模式工作状态 2探头选择 在实时状态下，按探头转换键，可实现AB探头插座的互换。探头型号显示在右边的显示区。 系统默认接插在探头插座A中的探头 注意：在使用单一探头时，应首选接插在A插座中。 3模式选择 3.1 B模式 B模式为基本模式，开机或按键时，屏幕显示单幅B模式图像。按冻结键可冻结或解冻当前图像。在实时状态下，按或或或键，都能退出B模式。 图 屏幕上显示的固定字符注释如下： 1.左右扫描标记7.冻结标记 2.灰阶8.主机工作频率 3.B模式图像9.大写标记 4.体标10.距离测量标记 5.功率指示11.深度标尺起点 6.STC曲线12.日期、时间
3.2 B/B模式 按键，可进入B/B模式，在实时状态下，按键可切换左右幅图像显示，被切换的一幅图像被冻结，另一幅被激活。按冻结键可冻结或解冻当前的一幅图像。在实时状态下，按或或或或键，都能退出B/B模式。 3.3 4B模式 按键，屏幕显示第一幅实时图像，再按4B模式选择键，屏幕显示第二幅图像，前一幅图像被冻结；依次按4B模式选择键，可显示四幅图像。其中一幅为“实时”图像，另三幅为“冻结”图像，反复按此键，可实现四幅图像“冻结”和“实时”状态的切换。 在实时状态下，按或或或键，都能退出4B模式。 图： 3.4B/M模式 在实时状态下，按键，切换到B/M模式：反复按键，可实现滚动与扫描方式的转换，按或或或键，都能退出B/M模式。 在B/M模式中，可同时获得B模式图像及M模式图像。利用B 模式图像移动波束采样线至心脏特定区域，得到相应的M模式图像。 屏幕显示及固定字符的意义如图： 3.5M模式 在实时移动的状态下，按键显示M模式图像;反复按键，可实现滚动与扫描方式的转换。移动B/M模式下的采样线到所需观察
眼视光特检技术十 2007-06-15 08:47 A.M. 第十章A/B超声诊断仪 超声波测量原理、概念和定义，超声诊断仪操作技术与检查方法，超声图象分析，超声检查的临床应用和注意事项。 超声诊断是利用声波传播?生的回声显像进行诊断，超声波在传播的过程中，遇到声学性质（密度、声速）不同的界面时就会发生反射，反射回来的声波称?回声或回波（echo）；回声接收后转变成电信号，经过放大、检波、修饰，以视频图象的形式显示出来，进行诊断和鉴别诊断，也称?回声诊断法（echography）回声诊断法（echography）。眼球和眼眶位置表浅，构造规则，声学界面清楚，声衰减较少，是最适合超声检查和诊断的器官。同其它医学影像方法比较，超声检查有简便、迅速、经济和无损伤等优点，因而越来越受临床医生的重视。其不足之处是特异性不够高。由于不同疾病的病理组织结构不一样，对超声波的反射、吸收就不一样，虽然能够利用回声对病变组织进行诊断和鉴别诊断，但病?的声学切面不像病理组织学切面那样直接和精确，只能间接地从组织的声学性质来推断其组织结构，将病?按其声学性质分类，再结合其它临床资料而作出诊断。学习超声诊断要掌握超声的物理性质、原理，以解剖学、物理学等形态学?基础，并与临床医学密切结合。 第一节概述 诊断超声的物理特性 人耳可闻及的频率在20～20 000 Ｈｚ，超声波是一种频率大于20 000 Ｈｚ的高频声波，图10-1超声波波形图人耳听不到，故称超声。它是一种机械波，是因介质中的质点受到机械力的作用发生周期性振动而?生的。依据质点振动方式与声波传播方式的关系，声波可分?两种基本形式，即纵波和横波（图10-1）。 纵波可以在气体、液体和固体中传播，是介质中的质点受到拉应力和压应力的作用而振动，以质点疏密相间的形式传递能量，声波传播方向与振动方向一致。此外，纵波还具有?生和接收比较容易的特点。医用超声波的传播介质主要是人体软组织，声能是以纵波的形式在其间传播的，因此医用超声波?纵波。 超声波在周期性振动传播中，其质点位移（a）、质点运动速度（c）及质点运动加速度（b）等均?角频率和时间乘积的正弦和余弦函数（图10-1）。 波形图中的正负最大值分别对应纵波的密部和疏部、横波的波峰和波谷。 （一）声源、声束、声场与分辨力 1杄声源能发生超声的物体称?声源（ｓｏｕｎｄｓｏｕｒｃｅ），超声声源亦名超声换能器（transducer），通常采用压电陶瓷、压电有机材料或混合压电材料（压电陶瓷与压电有机材料的混合物）组成，加以电脉冲后即转?声脉冲。用超声换能器制成可供手持检查用的器件则称?超声探头。 2杄声束从声源发出的声波称?声束（ｓｏｕｎｄｂｅａｍ），一般它在一个较小的立体角内传播。声束的中心轴线称?声轴，它代表超声在声源发生后其传播的主方向。声束两侧边缘间的距离称?束宽。 3杄声场换能器发射超声声束时，在一定传播距离内基本上保持平行，然后开始扩散。接近换能器的那部分平行声束被称?近场。当超声声束开始扩散时，被称?远场。被检查的部位在近场区内，声束较?平行，反射界面与换能器又比较垂直，其反射回声的强度较大，超声诊断的作用最好。远场区内场分布均匀，可扫查许多界面，可是越进入远场的远端，扫查就越困难。 实用超声仪上的near及far意即?近段（程）及远段（程）调节，而非近场区及远场区。检查者可通过调整仪器的灵敏度来改变声束的宽窄和能量的大小，并不改变声场，而是利用超
超声诊断仪器操作规程 一，机器安装前注意事项 1.不可安装在离水源较近的地主，存放场所要按规定保持一定 的温度、湿度，要求通风好，灰尘少，避免阳光照射。 2.不要存放在化学药品或有害气体的场所，机器应安放在平稳 地方，不要倾斜，防止震荡，避免冲击。 3.注意电源的频率电压及消耗电力的量值，不要放在高频磁场 的周围，保持室内清洁，操作室尽量避免闲杂人员进入。二．检查前的注意事项 1.开机前检查各个开关是否在正常位置。检查地线的连接是否正常确保安全，检查所有插座连接是否正确。 2.机器与患者接触部分，要认真检查，防止漏电，需观察稳压电源电压，待稳定到215-220v之间5分钟后方可开机。 3.详细交代检查前的注意事项，消化系统病人需空腹，妇产科、泌尿科的病人需膀胱充盈，曾作消化道钡餐造影或同位素的病人须三天后再做超声检查，超声造影的病人应避免受凉，防止感冒。三．检查中的注意事项 1．机器应由熟练专业人员操作，非专业人员不可任意开机操作，进修人员必须得到许可方可开机。 2.认真阅读检查申请单，根据临床需要认真仔细检查，根据检查要求，摆好体位，尽量使病人舒服，肌肉放松，便于检查。 3.开机后严密监视机器运转有无异常现象出现，待显视器上图像
稳定后方可开始工作。如发现异常情况，特别气味、异常声音等，应立即关机，并检查原因。检查中，严密观察病人有无异常，当发现异常时，应立即停止操作，关机或采取适当处理。 4.检查中，交待并注意病人勿触碰机器，诊断或治疗中注意不要超过规定的剂量或时间。 四．检查后注意事项 1.按规定顺序关掉机器，切断电源，取下插头时勿拉抽电线。 2.关机后，清洁探头，擦干后放入有软垫的探头架内，仪器附件及不使用的部件，要收拾、整理、归类存放，贵重仪器要加锁妥善保管。 3.各仪器要加防护罩，定期清扫，进行维修，机器如出现故障，不要随意摆弄，不可随意改造机器，维修时要请专业人员维修。五．使用探头的注意 1.探头怕受冲击，特别是接触体表的探头容易损伤，请注意不要摔落或碰撞，使用时要涂耦合剂，请不要把探头浸在水溶液中。 2.电缆线不可用力折弯，拉伸，否则易造成断线，更换或拔插头时，一定要切断装置的电源，为保护探头不受强电流冲击，检查结束时，实时扫描一定冻结。 3.探头使用后，清擦干探头上的油污，清洁时勿用酒精等有机溶剂。
关于购置超声多普勒诊断仪的可行性论证报告一、任务依据超声诊断是影像医学的一门新兴学科，以其方便、快捷、检查范围广泛、可重复性强等特点，在临床医学中占居重要地位，随着彩色多普勒超声仪的应用推广，使超声诊断从不以解剖、病理学为基础的形态学诊断发展为以形态学和血流动力学相结合的联合诊断，从而成为现代四大影像诊断系统之一。彩色多普勒B型超声诊断仪是一种便捷、无损伤、无痛苦的新一代体外检查诊断仪，采用适形处理技术能够在最短的时间内获取最优良的图像质量，为临床疾病的诊断提供最准确的证据。（一）血管疾病运用高频探头可发现血管内小于1mm 的钙化点，对于颈动脉硬化性闭塞病有较好的诊断价值，还可利用血流探查局部放大判断管腔狭窄程度，栓子是否有脱落可能，是否产生了溃疡，预防脑栓塞的发生.彩超对于各类动静脉瘘可谓最佳诊断方法。（二）腹腔脏器主要运用于肝脏与肾脏,对于腹腔内胆囊及肝脏的炎症鉴别，胆总管、肝动脉的区别等疾病有一定的辅助诊断价值。对于肝硬
化彩超可从肝内各种血管管腔大小、内流速快慢、方向及侧支循环的建立作出较佳的判断。彩超运用于肾脏主要用于肾血管病变，彩超基本可明确诊断。（三）小器官在小器官当中，彩超诊断准确性的主要是甲状腺、乳腺。（四）妇产科 彩超对妇产科主要优点在于脐带疾病、胎儿先心病及胎盘功能的评估，运用阴道探头较腹部探查又具有一定的优势，它的优越性主要体现在①对子宫动脉、卵巢血流敏感性、显示率高。②缩短检查时间、获得准确的多普勒频谱。③无需充盈膀胱。④不受体型肥胖、腹部疤痕、肠腔充气等干扰。⑤借助探头顶端的活动寻找盆腔脏器触痛部位判断盆腔有无粘连。二、项目背景我单位是县内较好的社区卫生服务中心，故不会发生区域内设备配置过度，不存在设备盲目购置现象。因此，我单位超声诊断仪购置顺应了本区域医疗市场的需求，符合发展的要求。三、主要结论1、彩色超声诊断仪购置对于完善我单位职能，满足广大人民群众的健康需求，促进我单位健康可持续发展具有重要意义。

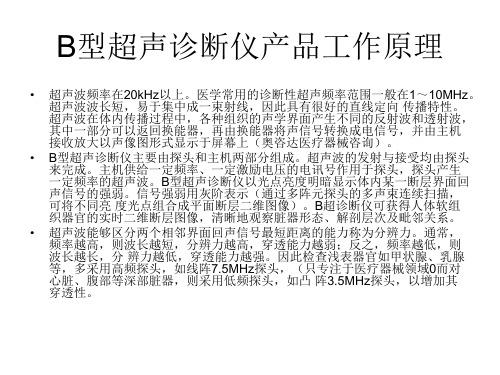

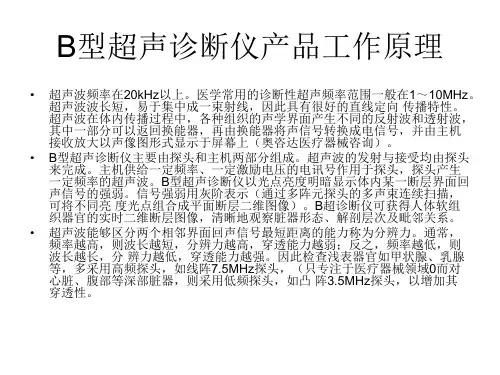

第5节 B型超声成像诊断仪 B型超声显示影像真实、直观，而且可以实现实时动态成像显示，具有很高的诊断价值，受到医学界的高度重视和普遍接受，因此，虽然B型超声波成像诊断仪临床应用历史不长，发展却非常迅速,目前在各级医院应用极为广泛。本节对几种应用较广又具代表性的B型超声成像诊断仪的工作原理作一扼要介绍。 一、机械扇形扫描B超仪 超声波束以扇形方式扫查，可以不受透声窗口窄小的限制而保持较大的探查范围。比如对心脏的探查，由于胸骨和肋骨的阻碍，就只宜用扇形扫描B型超声波诊断仪进行。由于心脏运动速度快，为了实现实时动态显示，要求用于心脏探查的扇形扫描B型诊断仪具有较高的成像速度，一般在每秒30帧以上，同时应具有足够的探查深度和适量的线密度。 产生高速机械扇形扫描通常采用的方法有2种，其一是单振元曲柄连杆摆动法，其二是风车式多振元(3个或4个晶体换能器)旋转法。 1.摆动式扇扫B超仪 摆动式扇扫B超仪探头利用直流电机或步进电机驱动，通过凸轮、曲柄、连杆机构将电机的旋转运动转换为往返摆动，从而带动单个晶体换能器在一定角度(30°～90°之间)范围内产生扇形超声扫描，由于用于收发超声的晶体换能器在工作过程中是往返摆动的，因此它不能像A超探头那样直接与人体接触, 而需通过某种声媒质来传递超声，通常这种声媒质为蓖麻油。这样既可以使换能器自由运动，又保证了探头发射超声能量能有效地传送。一种典型的高速机械扇形扫描B型超声诊断仪电原理方框图如图7-14所示。同步发生器控制整机的同步工作，同步信号频率通常为3～4kHz(即探头发射脉冲的重复频率),当帧频一定时，同步信号频率的高低决定了扫描的帧线数。例如，当同步信号频率取3kHz，帧扫描频率取每秒30帧，则每帧 图7-14 机械扇扫B超仪原理框图 扫描线为100根。适当加大同步信号的频率，在帧扫描频率不变的情况下，每帧的扫描线数可以做得更高，从而使扫描线密度加大，影像的清晰度提高。

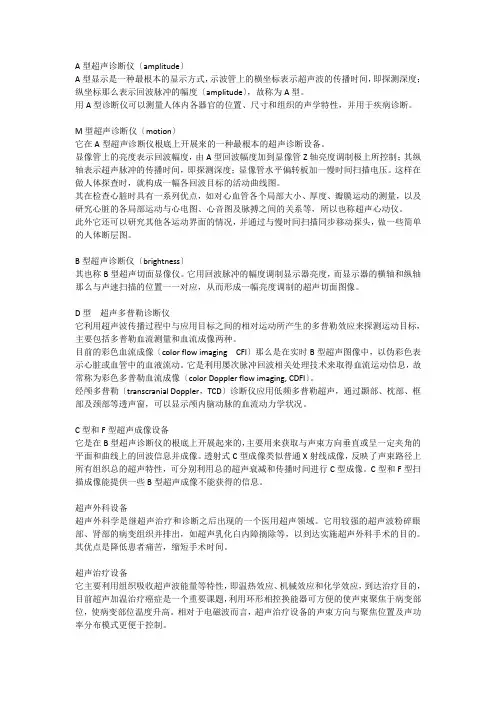

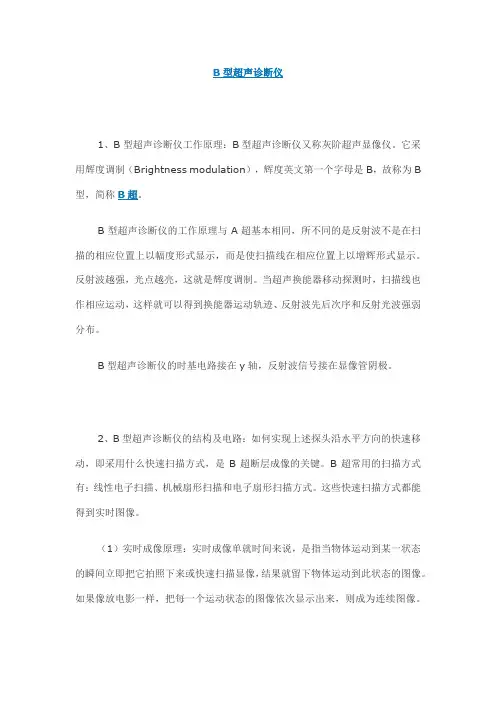

超声诊断仪的分类及介绍 A型超声波诊断仪 A型超声波诊断仪是幅度调制型（amplitude modulated mode）的简称。A型显示是超声技术应用于医学诊断中最早、最基本的方式。它主要适用于检查肝、胆、脾、眼及脑等简单解剖结构，测量线度以及获得回波幅度的大小和形状，通过分析回波幅度的分布以获得组织的特征信息。 临床诊断中的应用范围： A型超声波诊断仪可用于许多科室，其中最有代表性的应用是脑中线位置的测量。一般正常人脑中线位置通过颅骨的几何中心，最大偏差≤0.3cm。用双迹A 型诊断仪测量若脑中线偏移＞0.3cm，则应考虑有占位性病变。此法检查无痛苦，准确性高。展望 A型诊断仪是最早应用于临床的超声设备。由于B型诊断仪的出现，A型诊断仪已经面临被淘汰的边缘，目前只在脑中线测量、眼科等方面还在应用。但是A型诊断仪在组织的判别和确定（或称组织定征）、生物测量方面都具有很高的准确性和特异性。目前只有几家国外厂家在生产标准化的A型诊断仪。 B型超声波诊断仪 基本原理： B型（brightnessmodulationmode）超声，为辉度调制型，其原理与A型相同，其不同点为：①将幅度调制显示改为辉度调制显示，它将放大后的回声脉冲电信号送到显示器的阴极（或控制栅上），使显示的亮度随信号大小变化；②医生根据声像图所得之人体信息诊断疾病，而不是像A型超声那样根据波型所反映的人体信息诊病。 一般的B超工作过程为：当探头获得激励脉冲后发射超声波, （同时探头受聚焦延迟电路控制,实现声波的声学聚焦。）然后经过一段时间延迟后再由探头接受反射回的回声信号,探头接收回来的回声信号经过波束形成处理。然后由数字扫描转换器（DSC）电路进行数字变换形成数字信号,在CPU控制下进一步进行图像处理, 再同图表形成电路和测量电路一起合成视频信号送给显示器形成我们所熟悉的B超图像,也称二维黑白超声图像。 特点： B型超声具有如下特点：它将从人体反射回来的回波信号以光点形式组成切面图像。此种图像与人体的解剖结构极其相似，故能直观地显示脏器的大小、形态、内部结构，并可将实质性、液性或含气性组织区分开来。 超声的传播速度快，成像速度快，每次扫描即产生一幅图像，快速地重复扫描。产生众多的图像组合起来便构成了实时动态图像。因而能够实时地观察心脏的运动功能、胎心搏动，以及胃肠蠕动等。 由于人体内组织的密谋不同，相邻两种组织的声阻抗也不同，当声阻抗差达
RS-ST01C非金属超声测试仪操作规程 一、使用前的准备工作 1．连接换能器 2．连接电源 3．开机 二、操作方法 （一）零声时测试 基桩检测的系统零声时测试方法有两种，实测法和公式推算法： 1．实测法： 1）分别将径向接收和发射换能器与声波仪器主机连接好，把两节与现场基桩预埋管同规格的钢管，等高紧靠着置于水中，将接收和发射探头分别置入钢管中间，保持等高； 2）在仪器采集软件界面右边的主菜单里选择【状态】，按下旋钮弹出状态参数对话框。将延时时间和系统声时设置为0； 3）选择主菜单的【采样】，按下旋钮弹出采样菜单，选择采样菜单的【采样】，按下旋钮开始采样，调出正确的首波（即首波的波峰或波谷超过判读门限，且不超出测点波形区域），屏幕底出现声时值即为基桩检测系统零声时 T o （为仪器系统延迟与声测管及藕合水层声时修正值之和）； 4）按下旋钮，停止采样，将此声时值输入状态参数对话框中的系统声时； 5）此后所测的测点声时值将扣除系统声时，T T总T o o 2.推算法： 1）选择一个合适的水槽，如养护池，并加进适量的清水（实验用水温20C）, 水深超过40cm,取一匀直的木板，在其上面以100mm为间隔等距离标注11个点，将其置于养护池相对的两条边上，并保持水平；2）将RS-ST01C型非金属声波检测仪的零声时置为0卩s,以换能器的轴线为准，沿木条依次采集收发间距 100mm~1000mm 的各点的声时值，其间应让探头远离养护池的四壁，并保持等 高；
3）数据的处理，采用的直径为d 换的径向探头，所以各点的有效收发距离为 l i （L i d 换）mm ，回归直线方程I a bt （式中a 、b 为待求的回归系数）。以 测距h 为纵坐标，以声时读数ti 为横坐标，绘制“时-距”坐标图，对该组数据采 用最小二乘法的线性回归，计算出仪器系统延迟时间 t o ; t 0 4）声测管及藕合水层声时修正值 t' t' 5） 系统零声时：T o t o t' 6） 水温降低，水中声波的速度也会有所降低，贝U t'增大；反之则t'减小。 匚）采样 1.在采样菜单条上右旋至【菜单】项，确认；这样就切换到了主菜单，光 标停留在【参数】项。 在【参数】项确认；弹出现场工作参数菜单，标题是“请输入现场工作参数”， 左旋选中【工地】项，确认；弹出一模拟键盘，输入您的工地名、日期、模式、 文件、序号、移动步距和收发间距等（只能由数字、英文字母和下划线构成）， 输入完毕，保存。 2?在主菜单中右旋至【调整】项，确认；弹出一个调整菜单，光标停留在 【零声时】项，如图所示，确认；弹出模拟键盘，输入合适的零声时（一般在 18 卩s 左右），确认；返回到主菜单。 3?在“采样”项上确认，仪器进入采样状态，波形显示区上出现采样得到 的波形。左右旋转光电旋钮，会减小或增加波形的显示倍数（不影响发射和接收 能量，即声幅的大小，在波形显示区右上角有放大倍数显示） 通过对放大倍数的 调整，使首波波幅在判读门限之外，波形显示区边界以内。 4?取得的波形后，下压旋钮确认，退出采样状态，换能器停止工作，采样 菜单 弹出，光标停留在【存贮】项上。 5.在采样菜单“存贮”项上确人；在系统参数区下方弹出一个红色提示条， 告知您刚才存贮点的波速、点号，并提示您下一点的深度，光标停留在“采样” 项上。 d 钢内d 换 v 水
医院超声科工作制度汇编
一、超声诊断科工作制度 二、超声诊断科仪器设备安全制度 三、超声诊断科病例随访制度 四、超声诊断科报告登记制度 五、超声诊断科报告单书写制度 六、超声诊断科查对制度 七、急诊病人超声检查制度 八、超声诊断科大型仪器管理制度 九、超声诊断科防止医疗差错事故制度 十、心电图工作制度 十一、病理科工作制度 一、超声诊断科工作制度 1、在医院的统一安排和领导下，实行计划管理，目标管理，逐步完善管理体系。建立健全各项规章制度和岗位职责，按质量完成每年工作任务。
2、加强医德医风建设，严格遵循《医务人员行为、道德规范》，树立全心全意为病人服务的思想，关心病员，文明服务，廉洁行医。 3、加强质量教育，强化质量意识，各级人员严格履行岗位责任制，规范操作，努力提高我院的超声诊断水平。 4、科室工作人员应遵守医院的各项规章制度，增强劳动纪律观念，严格考勤。工作中必须按照操作规程，认真负责，精益求精。注意医疗安全和保护性医疗制度，杜绝差错、事故，做好消毒、隔离，防止交叉感染。工作完毕做好清洁、保养工作。 5、在完成临床诊断工作的同时，积极开展科研工作，不断开展新方法、新项目，鼓励年轻医师撰写学术论文，参加全国的学术交流会议和学术讲座。 6、加强各级人员的继续教育和培养，坚持以自学为主，院内培训为主，外出进修、脱产学习为辅，服从医院的统一安排，注意科研能力和外语能力的培养和提高。 7、禁止非医学需要鉴定胎儿性别。 二、超声诊断科仪器设备安全制度 1、按仪器基本操作流程正确使用，不得违规操作。
2、下班前关闭仪器电源及照明电源。 3、定期检查电源线，传感器电缆，插头和插座。 4、下班前关好门窗。 5、当班者负责当天所在诊室的各项安全工作。 6、发现安全隐患及时上报保卫科。 7、仪器设备出现故障及时上报器械科。 三、超声诊断科病例随访制度 1、凡在我科进行超声检查的所有病人均应进行必要的随访，随访的重点是疑难病人、诊断不明病人、手术病人。 2、随访工作应从报告登记开始做起。以每一例检查病人均应详细登记检查日期、姓名、床号、住院号（或辩论号）、检查部位及检查结果，某些图象可摄片或画出示意图存档，其诊断资料一般保留3－5年。 3、对复查随访病例在检查前应调出前次检查资料，进行对比分析，根据其动态变化作出准确诊断。 4、疑难病人、诊断不清和手术病人由检查人员与临床医师主动联系，了解病情的发展，变化及手术后的结果，必要时于短期内进行重复检查。
