彩色多普勒超声诊断仪技术规格及要求一、设备名称：彩色多普勒超声波诊断仪二、设备用途说明：心脏、腹部、妇产科、泌尿科、浅表组织与小器官、外周血管、术中、穿刺等三、主要技术及系统概述3.1彩色多普勒超声波诊断仪包括：3.1.1 ≥17英寸高清晰度彩色LED显示器，比LCD刷新速率高、视角更宽、功耗小、耐冲击、性能稳定、使用更持久3.1.2 具有液晶触摸屏3.1.3 高端超声平台成像系统，移植于高端机型，应用了新型动态数据声学模型、智能化分布式处理器等先进技术3.1.4 数字化二维灰阶成像单元3.1.5 数字化M型成像单元3.1.6 数字化彩色多普勒血流成像单元3.1.7 数字化频谱多普勒显示和分析单元3.1.8 数字化能量多普勒，方向性能量图3.1.9 数字化波束形成器，多倍声束处理3.1.10 空间复合成像技术：三种模式，每种模式有3档调节；空间复合成像的聚焦宽度、帧平均、线密度等多种参数均有多级可调；可做曲线别针试验证明≥9线发射（附图）3.1.11 斑点噪声抑制技术：可以支持所有探头，多级调节*3.1.12 弹性成像及定量分析技术，一幅图中可取≥8个范围进行弹性系数分析（附图）3.1.13 脉冲反相谐波成像（可用于所有探头）3.1.14 解剖M型，存储的动态图像仍可重新取M型图。
*3.1.15组织多普勒，包括组织多普勒速度图、频谱图、心肌运动追踪定量分析曲线等，一幅图中可取≥8点心肌进行运动曲线分析（附图）3.1.16 血管内中膜厚度自动测量*3.1.17 产科自动测量软件，在进行胎儿常见参数指标（BPD/HC/AC/FL等）的测量时，系统可以自动识别并测量、计算出结果*3.1.18 灰阶血流成像，非多普勒原理，非造影技术，最直观的显示红细胞运动，具有不受流速和角度限制、无血流外溢现象、无取样框、不会降低帧频等优点（附图证明无取样框）3.1.19 灰阶血流成像彩色模式，在灰阶血流成像的基础上加彩色编码显示不同方向的血流3.1.20 内置快捷操作指导模块，通过文字、图片、视频等形式指导用户快速掌握机器操作（附图），可随时调阅3.1.21 中文操作界面3.1.22 凸形扩展功能，可用于线阵、凸阵、相控阵探头，相控阵探头可扩展到120°角*3.1.23 系统内置操作切面实时指导工具，可在屏幕上分屏显示各脏器标准扫查切面超声图与扫查手法图片、flash动画图并配以文字说明，可实时指导操作者找到标准切面并进行正确测量（附图）3.2 技术参数及要求3.2.1 探头规格3.2.1.1 探头接口≥3个，全激活3.2.1.2 频率：宽频、变频探头，可视可调中心频率范围1.7-18MHz3.2.1.3 频率自动调节功能：在彩色和其他多普勒模式下，随着取样位置深度的变化自动调节频率3.2.1.4 支持探头类型：支持凸阵、线阵、相控阵、微凸阵、双平面、术中、4D容积探头等3.2.1.5 穿刺导向：具有穿刺引导线3.2.1.6 扫描频率：电子凸阵：可视可调中心频率2.0—5.0MHz电子线阵：可视可调中心频率6.0—13.0MHz相控阵探头：可视可调中心频率1.7—4.0 MHz3.2.1.7 可配超高频线阵探头，最高可视可调中心频率达18.0MHz3.2.1.8 探头数量：- 33 -凸阵探头1 个线阵探头1 个相控阵探头1 个3.2.2 B型成像主要参数3.2.2.1 ≥256灰阶3.2.2.2 发射声束聚焦：≥8段3.2.2.3 回放重现：灰阶图像回放≥5000帧、回放时间≥60秒3.2.2.4 预设条件：针对不同的检查脏器，预置最佳化图像的检查条件≥30种，减少常用所需的外部调节及组合调节；每种检查条件下还能多出4个自定义设置条件3.2.2.5 增益调节：B/M/CF/D可独立调节，TGC调节≥8段3.2.2.6 超声系统最大探查深度≥33cm（附图）3.2.2.7 系统动态范围≥260dB3.2.2.8 凸阵探头最大视角，18cm深度时，帧频≥43帧；相控阵探头90°视角，18cm深度时，帧频≥80帧（附图）3.2.3 频谱多普勒3.2.3.1 方式：脉冲波多普勒 PWD；高脉冲重复频率 HPRF；连续波多普勒 CWD3.2.3.2 多普勒发射频率可视可调3.2.3.3 最大测量速度：PWD：≥20m/s ；CWD: ≥40m/s；最小测量速度：≤1mm/s3.2.3.4 多普勒取样容积距离体表的深度可在屏幕上实时显示（附图）3.2.3.5 PW取样容积宽度1-15mm3.2.4 彩色多普勒3.2.4.1 显示方式：速度分散显示、能量显示、速度显示、方差显示3.2.4.2 彩色多普勒频率可视可调3.2.4.3 凸阵探头最大视角，最大取样框，18cm深度时，彩色帧频≥12帧；相控阵探头90°视角, 最大取样框，18cm深度时，彩色帧频≥12帧；（附图）3.3 测量和分析：(B型、M型、频谱多普勒、彩色模式)3.3.1 一般测量3.3.2 妇产科测量3.3.3 心功能测量与分析3.3.4 多普勒血流测量与计算3.3.5 频谱多普勒自动包络测量和计算，可自动测量和计算≥12个参数3.3.6 泌尿科测量与分析3.4 电影回放重现及病案管理单元3.4.1 同屏一体化智能剪贴板, 可以实时同屏存储和回放动态及静态图像，将存储的图像显示在屏幕上实时图像的下方，随时调阅、删除、导出图像3.4.2 原始数据处理，可对回放的图像进行≥30种参数调节3.4.3 一体化病案管理单元包括病人资料、报告、图像等的存储、修改、检索和打印等3.4.4 USB接口≥6个3.4.5 USB一键快速存储：只需一个按键一步操作即可把屏幕上的图像传输至U盘或移动硬盘中3.4.6 内置硬盘≥400GB3.5 输入、输出信号3.5.1 输入、输出接口：VGA、S-Video、复合视频、Audio、USB、HDMI等3.5.2 DICOM3.0接口部件3.6 超声工作站一套四、培训及技术服务4.1 卖方应提供现场技术培训，保证使用人员正常操作设备的各种功能*（四）、远程应用支持：投标产品生产厂家在国内建有远程应用支持中心，可通过专有设备与用户之间建立在线视频联系；将该设备与超声主机连接，可把超声显示器的界面实时传输至应用支持中心的电脑上，以便厂方应用医生随时为用户提供在线、实时的技术指导五、备件、专用工具、资料及其它5.1 为保证设备正常运行，卖方应在中国境内方便的地点设置备件库，存入必须的备件，并保证10年以上的供应期5.2 如有专用工具，卖方应向买方提供设备维护的专用工具5.3 卖方须向买方提供操作手册一套5.4 卖方须向买方提供设备的运行、安装、使用环境要求5.5 在货物到达使用单位后，卖方应在7天内派工程技术人员到达现场，在买方技术人员在场的情况下开箱清点货物，组织安装、调试，卖方承担因此发生的一切费用5.6 在中国境内有相应的维修机构自动电脑验光/角膜曲率仪技术参数1、▲电脑验光：原装进口2、▲测量范围：球镜:-30.00 to +25.00 D (VD = 12 mm) (0.01 / 0.12 / 0.25 D 增量)柱镜：0 —±12.00 D (0.01 / 0.12 / 0.25 D 增量)轴位：0 — 180° (1° / 5°增量）3、最小可测量瞳孔直径：≤ø2 mm4、测量范围：4.1、曲率半径：5.00 — 13.00 mm (0.01 mm 增量)4.2、屈折力：25.96 —67.50 D (n = 1.3375) (0.01 / 0.12 / 0.25 D increments)4.3、柱镜：0 —±12.00 D (0.01 / 0.12 / 0.25 D 增量)4.4、轴位：0 — 180° (1° / 5°增量）4.5、从中心点每25°（上侧、下侧、耳侧、鼻侧）5、视觉比较：可使用风景图像6、▲白内障测量模式：测量期间因白内障或异常眼睛而无法进行测量，设备会自动进入白内障测量模式。

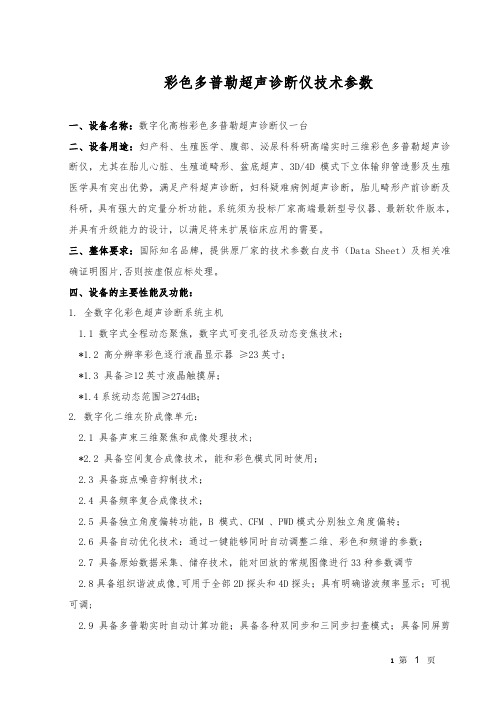

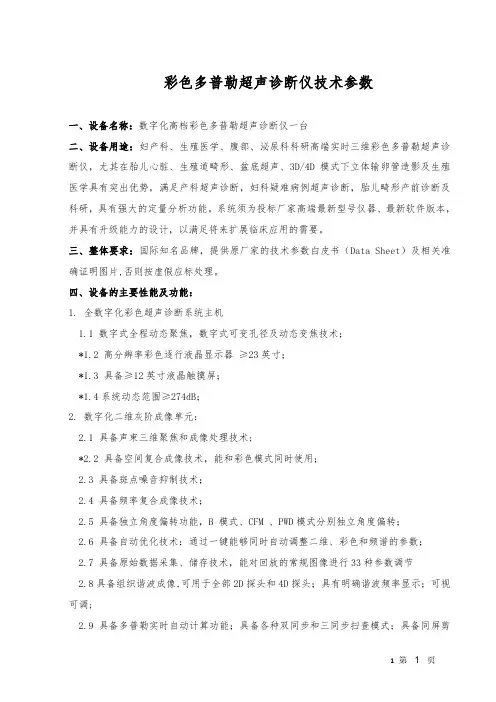

彩色多普勒超声诊断仪技术参数一、设备名称：数字化高档彩色多普勒超声诊断仪一台二、设备用途：妇产科、生殖医学、腹部、泌尿科科研高端实时三维彩色多普勒超声诊断仪，尤其在胎儿心脏、生殖道畸形、盆底超声、3D/4D模式下立体输卵管造影及生殖医学具有突出优势，满足产科超声诊断，妇科疑难病例超声诊断，胎儿畸形产前诊断及科研，具有强大的定量分析功能。
系统须为投标厂家高端最新型号仪器、最新软件版本，并具有升级能力的设计，以满足将来扩展临床应用的需要。
三、整体要求：国际知名品牌，提供原厂家的技术参数白皮书（Data Sheet）及相关准确证明图片,否则按虚假应标处理。
四、设备的主要性能及功能：1. 全数字化彩色超声诊断系统主机1.1 数字式全程动态聚焦，数字式可变孔径及动态变焦技术；*1.2 高分辨率彩色逐行液晶显示器≥23英寸；*1.3 具备≥12英寸液晶触摸屏；*1.4系统动态范围≥274dB；2. 数字化二维灰阶成像单元：2.1 具备声束三维聚焦和成像处理技术;*2.2 具备空间复合成像技术，能和彩色模式同时使用；2.3 具备斑点噪音抑制技术；2.4 具备频率复合成像技术；2.5 具备独立角度偏转功能，B 模式、CFM 、PWD模式分别独立角度偏转；2.6 具备自动优化技术：通过一键能够同时自动调整二维、彩色和频谱的参数；2.7 具备原始数据采集、储存技术，能对回放的常规图像进行33种参数调节2.8 具备组织谐波成像,可用于全部2D探头和4D探头；具有明确谐波频率显示；可视可调;2.9 具备多普勒实时自动计算功能；具备各种双同步和三同步扫查模式；具备同屏剪贴板功能；3 具备组织多普勒成像功能;4 具备容积对比成像技术。
5 具备容积探头扫查角度自动偏转技术;6 具有高分辨容积成像功能，提高图像真实感；7 具备专业四维软件包(包含实时四维、TUI（断层扫描）、Basic VCI（基础高分辨率容积成像）等)；8 具备一体化实时立体成像技术, 容积成像速率达到40帧/秒;9 具备3D/4D 曲线取样成像技术，任意曲线或直线切割3D平面；10 具备3D/4D图像具有自由剪切功能，可随意切除3D组织或伪像；11 具备高分辨率容积成像技术，包含自由解剖切面等；12 具备直方图技术，计算灰度直方图和彩色直方图，具备容积能量模式直方图技术，计算血管指数VI，FI和VFI；13 具备辅助扫描技术：能够按照需求定制检查菜单，允许进行测量和标注，可以传输到DICOM用于进行扫查质量控制；*14 具备二维灰阶血流成像技术：非多普勒技术,以数字化编码技术为原理；能够在全视野范围内直接观察血流动力学特性和血管壁结构；*15 必须具备胎心四维空间时间成像相关技术，应用于 4D 胎儿心脏成像技术，无需心电导联线可计算心率；16 具备超高细微分辨血流技术，双向PDI 编码显示血流方向和密度信息，对微小血管显示的高度灵敏度，减少彩色过溢，支持所有探头。
彩色多普勒超声诊断仪技术参数一、诊断方式彩色多普勒超声诊断仪是一种常用的医学影像设备，主要通过超声波的反射来获取人体内部的图像信息，并通过彩色多普勒技术对血流进行检测和分析。
它能够提供丰富的图像和血流信息，对于心脏、血管、肝脏、肾脏、乳腺等器官的检查有很高的诊断价值。
二、超声频率彩色多普勒超声诊断仪的超声频率通常在2-20MHz之间，不同的频率可以用于不同部位的检查。
较高频率的超声波能够提供更高的分辨率，但穿透能力较差，适用于浅表器官的检查；而较低频率的超声波能够提供较好的穿透能力，适用于深部器官的检查。
三、超声探头彩色多普勒超声诊断仪通常配备多种探头，以适应不同部位的检查需求。
常见的探头类型有线性探头、凸阵探头、透视探头等。
不同的探头具有不同的特点，可用于不同部位和不同类型的病变的检查。
四、彩色多普勒技术彩色多普勒技术是彩色多普勒超声诊断仪的核心技术之一，通过测量血流速度和方向，将其用彩色编码表示在图像上。
彩色多普勒技术能够直观地显示血液在血管内的流动情况，有助于检测血管疾病、心脏病变等。
五、图像分辨率彩色多普勒超声诊断仪的图像分辨率是衡量其成像质量的重要指标之一。
图像分辨率取决于多个因素，包括超声频率、探头类型、信号处理算法等。
较高的图像分辨率能够提供更清晰的图像细节，有助于准确诊断。
六、灰度级别彩色多普勒超声诊断仪的灰度级别是指其图像显示的灰度层次数。
灰度级别的多少影响到图像的对比度和细节显示能力。
一般来说，灰度级别越高，图像的对比度越好，细节显示越清晰。
七、帧率彩色多普勒超声诊断仪的帧率是指其图像更新的速度，一般以每秒帧数（fps）来表示。
较高的帧率能够提供流畅的图像显示，有助于医生观察和分析。
帧率的选择需要根据具体的检查需求和器官类型进行调整。
八、测量功能彩色多普勒超声诊断仪通常具有多种测量功能，如血流速度测量、心脏功能测量、血管阻力指数测量等。
这些测量功能能够为医生提供定量的数据支持，辅助诊断和判断病情。

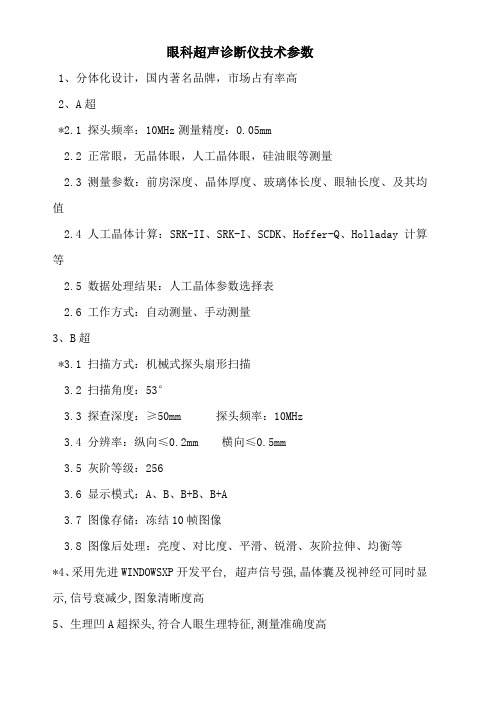

眼科超声诊断仪技术参数1、分体化设计，国内著名品牌，市场占有率高2、A超*2.1 探头频率：10MHz测量精度：0.05mm2.2 正常眼，无晶体眼，人工晶体眼，硅油眼等测量2.3 测量参数：前房深度、晶体厚度、玻璃体长度、眼轴长度、及其均值2.4 人工晶体计算：SRK-II、SRK-I、SCDK、Hoffer-Q、Holladay计算等2.5 数据处理结果：人工晶体参数选择表2.6 工作方式：自动测量、手动测量3、B超*3.1 扫描方式：机械式探头扇形扫描3.2 扫描角度：53°3.3 探查深度：≥50mm 探头频率：10MHz3.4 分辨率：纵向≤0.2mm 横向≤0.5mm3.5 灰阶等级：2563.6 显示模式：A、B、B+B、B+A3.7 图像存储：冻结10帧图像3.8 图像后处理：亮度、对比度、平滑、锐滑、灰阶拉伸、均衡等*4、采用先进WINDOWSXP开发平台, 超声信号强,晶体囊及视神经可同时显示,信号衰减少,图象清晰度高5、生理凹A超探头,符合人眼生理特征,测量准确度高*6、B超图像具有动态回放功能≥500帧；*7、配置中文超声影像工作站，实时显示图像，可以同时显示双眼图像及打印，B超图像和人工晶体度数可打印在一张报告单上。
*8、A超和B超图像19寸大屏幕显示,方便医生读取数据*9、采用USB2.0通用串行接口设计,结构简单,故障率低；*10、图象记录：外接高清晰度激光打印机11、信息存储：大容量硬盘、内建病人病历库，所有病人资料信息自动保存,便于查询12、电源：Ac220V±10%50Hz*13、全中文软件系统,CE认证。
*14、在河南省设有办事处和维修服务处注：本参数无指向性、排它性，仅为满足医院需要。
彩色多普勒超声诊断仪参数要求第一篇：彩色多普勒超声诊断仪参数要求彩色多普勒超声诊断仪参数要求一、货物名称：全数字化彩色多谱勒超声诊断系统二、产品用途说明适合腹部、妇科、产科、心脏、浅表组织与小器官、神经、外周血管、颅脑,泌尿系统、儿科、矫形外科、经直肠、超声引导下介入性治疗等全身超声应用三、主要规格及系统概述：1.主机彩色多谱勒超声波诊断仪包括：1.1 二维灰阶成像部件 1.2 组织谐波成像1.3 频谱多谱勒显示及分析系统1.4 彩色多谱勒超声波诊断部件（包括彩色、能量）1.5 彩色和二维Steer角度独立偏转技术（要求提供现场演示或图片证明）1.6 ★凸阵扩展成像技术，要求支持凸阵、线阵、容积探头1.7 支持斑点噪声抑制1.8 ★具有空间复合成像技术（要求支持所有探头并能提供图片证明及现场曲别针实验演示证明），以达良好图像效果1.9斑点噪声抑制技术，要求多级可调 1.10频率复合成像1.11★智能实时宽景成像（要求支持所有探头，具有实时宽景成像速度提示、有多种伪彩显示，最大扫描区域≥90CM）（提供证明图片）1.12★组织多普勒成像（包括TVI, TVD, TVM, TEI4种模式）（提供证明图片）1.13自由臂三维组件，实现3D 1.14组织特异性成像1.15★智能一键放大功能，要求支持3种不同图像区域的显示模式，并提供图片证明或现场演示1.16图像局部放大功能（能实现实时和冻结后放大，放大倍率≥8倍）1.17支持语言，包括英语,中文（键盘输入、注释、操作面板等）1.18★支持超声教学软件，要求机器内部能提供标准超声声像图、解剖示意图、扫查手法图及扫查技巧介绍，支持医生对超声扫查的自学和训练（提供证明图片）2.测量和分析:(B型,M型,频谱多谱勒,彩色多谱勒)2.1 一般测量（距离测量、椭圆及描迹测量面积周长、体积测量）2.2 妇产科测量，妇科/产科专用测量及分析，含双胎测量、胎儿生理评分、中国人群产科公式2.3 外周血管血流测量分析报告功能2.4 血管内中膜自动测量，同时进行血管前、后壁的内中膜一段距离的自动描记、自动生成测量数据结果，测量结果参数至少包括最大值、最小值、平均值、SD及质量指标，并具备IMT发育趋势分析曲线（要求提供证明图片）2.5 全科测量软件包：腹部、妇科、产科、心脏、泌尿、小器官、儿科、血管、神经、急诊科四、安全和认证经CE及SFDA认证五、技术参数及要求 5.1系统通用功能5.1.1监视器:≥15寸高清晰、医用专业彩色液晶显示器，显示器角度可调范围≥30° 5.1.2主机探头接口数: ≥3个 5.1.3控制面板支持升降5.2探头规格配置：腹部探头、线阵探头、心脏探头5.3二维灰阶模式5.3.1数字化全程动态聚焦，数字化可变孔径及动态变迹5.3.2★最大显示深度:≥35cm（提供图片证明）5.3.3 TGC: ≥8段5.3.4二维灰阶：≥256 5.3.5动态范围: ≥200（可视可调，提供图片证明）5.3.6增益调节: B/M/D分别独立可调，≥1005.3.7预设条件：针对不同的检查脏器，预置最佳图像检查条件5.3.8最大帧频400帧／秒 5.4彩色多普勒成像5.4.1 取样框偏转: ≥±10度(线阵探头)5.4.2多普勒频率≥2段可视可独立调节 5.4.3 B/Color双幅实时显示 5.4.4 最大帧频≥233帧／秒5.5频谱多普勒模式5.5.1★频谱多普勒模式：包括脉冲多普勒、高脉冲重复频率、连续多普勒（CW）5.5.2显示方式：B, PW，B/PW,B/CW，B/C/PW, B/C/HPRF，B/C/CW，二维彩色多普勒频谱多普勒三同步显示模式等5.5.3最大速度: ≥7.00m/s 5.5.4最小速度: ≤1mm /s（非噪声信号）5.5.5取样容积: 0.5-20mm 5.6电影回放5.6.1所有模式下可用5.6.2支持手动、自动回放，图像对比5.6.3 ★图像存储与(电影)回放重现单元：支持同步存储(支持单帧图像文件包含：BMP, JPG, TIFF，DCM电影文件包括：AVI, DCM，即存储和导出图像数据的同时可以完成实时扫描 5.7检查存储和管理5.7.1 ★数字化超声图像硬盘存储≥500GB 5.7.2 内置一体化工作站系统支持病人基本信息与单个病人图像信息同步预览5.7.3输入/输出: USB（3个）、外部视频, VGA，网口六、外设和附件6.1支持数字黑白、模拟黑白、数字彩色、模拟彩色、文本打印机6.2支持脚踏开关 6.3支持生理信号：ECG 6.4整机重量：≦ 60Kg七、★厂家资质及售后服务7.1生产厂家连续3年及以上被省级以上工商行政管理部门评为“守合同重信用企业”，在用户当地或省会中心城市设置经工商行政部门批准注册的独立售后服务机构，提供证明资料7.2在用户当地或省会中心城市，卖方应配置多名工程技术人员，随时提供开箱验货、安装、调试或维修等服务。
高档彩色超声多普勒诊断仪基本参数附件一:参与报名设备清单附件二：设备功能技术参数眼球震颤扫描仪基本技术参数1.红外视频摄像，双眼同时记录眼动；水平、垂直四通道，主要用于耳鼻喉科疾病诊断2.回放分析时眼动图像与眼动波形同步进行3.视觉诱发：投影仪或液晶视靶4.无线遥控：射频遥控检查启停和选项5.采样率≥60Hz6.瞳孔跟踪参数：跟踪精度：≥1度,跟踪误差：< 5%7.图像分辨率:≥320X2408.需要配置：四通目镜；视靶；冷热刺激器；斜枕；遥控器；主机及激光打印机鼻阻力测量仪基本技术参数1.特定压力75/100/150/300Pa鼻腔流量值。
2.特定压力75/100/150/300Pa测试吸气阻力值。
3.特定压力75/100/150/300Pa测试呼气阻力值。
4.连续压力测试吸气阻力值和呼气阻力值。
5.带有两种鼻阻力系统，可自由切换。
6.鼻阻力操作软件可升级鼻声反射仪集成的软件，可用于病例的分析、管理及查询。
7.多种方法测量鼻阻力。
8.多种检测技术测量鼻阻力。
90..具有双压力传感器测量功能。
10.带有相应压力及流量周期循环曲线。
11.检查软件全中文操作版本。
12.数据/图形输出共享功能，可供Word、Excel等其他软件统计及分等。
13.报告中所有内容全中文。
射频治疗仪基本技术参数1.主要用于耳鼻喉等疾病的治疗2.功率：P≤80W，仪器输出功率分七档（负载100欧姆时，各档输出功率分别为0,15,30,45,50,70,80W，误差范围±20%）3.频率：750KHz±15%4.工作时治疗头温度：60～90℃5.时间设置：1～10档6.负载阻抗：100欧姆微电脑三维多功能颈腰椎电动牵引床技术参数7.输入电压：AC220±10%，50±1Hz8.安全负荷：170KG9.腰椎牵引行程：0-200mm（误差±10mm）10.颈椎牵引行程：0-250mm（误差±10mm）11.功率：小于500VA12.颈椎牵引力：0-300N13.腰椎牵引力：0-990N14.摇摆角度：-30-30o15.成角角度：-15-45o全自动柜式腔镜器械清洗机基本要求一、全自动工作模式及流程符合最新腔镜器械清洗消毒技术规范要求。
彩色多普勒超声诊断仪参数要求讲解彩色多普勒超声诊断仪参数要求一．设备名称及数量：原装进口中高档彩色多普勒超声诊断仪一套二、设备用途说明：该设备为2009年（含2009年）后上市的中高端机型，可用于心脏、腹部、妇产科、外周血管及小器官等方面的临床超声诊断和科研工作，具有世界先进水平，具备持续升级能力，能满足开展新的临床应用需求。
三、主要技术规格及系统概述3.1 系统通用功能*3.1.1 全数字化彩色多普勒超声诊断仪*3.1.2 高分辨率逐行扫描≥17”彩色液晶监视器，采用灵活多点支撑臂，全方位可调。
*3.1.3 高分辨率二维灰阶成像、M型显示模式、脉冲和连续彩色多普勒、能量图及方向性能量图。
*3.1.4 发射与接受物理通道≥512，数字通道≥4096。
*3.1.5 TGC：≥8段，总增益调节：120 dB；可视可调动态范围：30-140dB；扫描帧速率120；彩色显示帧数50f/s。
*3.1.6 组织谐波成像功能(支持所有探头)，≥2种不同方式的组织谐波成像，可实现方便切换，可视可调。
*3.1.7 最大显示深度≥30cm（附图）*3.1.8心脏全方位直线型解剖M型，M型取样线≥1条，可任意位置取样。
*3.1.9 超声图像存档和管理功能超声图像存档与病案管理系统动态图像、静态图像以PC通用格式直接存储,无需特殊软件即能在普通PC机上直接观看图像。
*3.1.10 标配可激活探头接口:≥3个,可互换。
*3.1.11具有高级复合成像技术：空间复合可应用在发射和接收两个方面，提升图像的细节分辨率和穿透力，加强边界显示，可与谐波、彩色多普勒等成像方式结合使用，可显示≤0.01微米的细小分辨率。
*3.1.12数据采集、储存二维图像冻结或存储后可进行包括灰阶图、增益、对比度、TGC等多种参数调节：（1）彩色多普勒图像冻结或存储后可进行包括彩色编码方式、增益、基线等参数调节。
（2）冻结或存储的频谱多普勒图像可进行基线、增益、取样线角度、扫描速度等参数的调节,并且可进行后期手动测量或者自动测量（3）可进行硬盘、DVD/CD多种文件格式（BMP，JPG，A VI，DICOM等）静态及动态图像的存储，并且可以调节动态图像的压缩比。
超声波仪器、探头主要组合的性能测定主要性能测试项目及其性能指标1、电噪声电平（%）仪器灵敏度置最大，发射置强，抑制置零或关，增益置最大，衰减器置“0”，深度粗调、深度微调置最大。
读取时基线噪声平均值，用百分数表示。
2、灵敏度余量（dB）a)使用2.5MHz、Φ20直探头和CS－1－5或DB--PZ20—2型标准试块。
b)连接探头并将仪器灵敏度置最大，发射置强，抑制置零或关，增益置最大。
若此时仪器和探头的噪声电平(不含始脉冲处的多次声反射)高于满辐的10％，则调节衰减或增益，使噪音电平等于满辐度的10％记下此时衰减器的读数S0。
图1 直探头相对灵敏度(灵敏度余量)测量c)将探头置于试块端面上探测200mm处的i2平底孔，如图17所示。
移动探头使中Φ2平底孔反射波辐最高，并用衰减器将它调至满辐度的50％，记下此时衰减器的微S l，则该探头及仪器的探伤灵敏度余量S为：S=S1--S0(dB)3、垂直线性误差测量（%）(1)连接探头并在试块上探测任一反射波(一般声程大于50mm)作为参照波，如图2所示。
调节探伤仪灵敏度，使参照波的辐度恰为垂直刻度的100％，且衰减器至少有30dB的余量。
测试时允许使用探头压块。
图2 垂直线性误差测量(2)用衰减器降低参照波的辐度，并依次记下每衰减2dB时参照波辐度的读数，直至衰减26dB以上。
然后将反射波辐度实测值与表l中的理论值相比较，取最大正偏差d(+)与最大负偏差d(-)，则垂直线性误差△d用式(1)计算：△d=｜d(+)｜+｜d(-)｜ (1)(3)在工作频率范围内，改用不同频率的探头，重复(1)和(2)的测试。
dB）(1)连接探头并在试块上探测任一反射波(一般声程大于50mm)作为参照波。
(2)调节衰减器降低参照波，并读取参照波辐度自垂直刻度的100％下降至刚能辨认之最小值(一般约为3～5％)时衰减器的调节量，此调节量则定为该探伤仪在给定频率下的动态范围。
(3)按(1)和(2)条方法，测试不同频率不同回波时的动态范围。
