LCR电桥测试仪操作指引

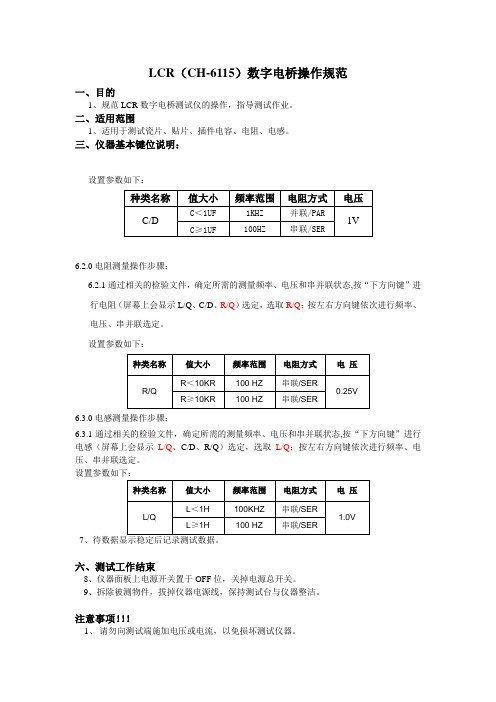

LCR（CH-6115）数字电桥操作规范
一、目的
1、规范LCR数字电桥测试仪的操作，指导测试作业。

二、适用范围
1、适用于测试瓷片、贴片、插件电容、电阻、电感。

三、仪器基本键位说明：
设置参数如下：
6.2.0电阻测量操作步骤：
6.2.1通过相关的检验文件，确定所需的测量频率、电压和串并联状态,按“下方向键”进
行电阻（屏幕上会显示L/Q、C/D、R/Q）选定，选取R/Q；按左右方向键依次进行频率、电压、串并联选定。

设置参数如下：
6.3.0电感测量操作步骤：
6.3.1通过相关的检验文件，确定所需的测量频率、电压和串并联状态,按“下方向键”进行电感（屏幕上会显示L/Q、C/D、R/Q）选定，选取L/Q；按左右方向键依次进行频率、电压、串并联选定。

设置参数如下：
7、待数据显示稳定后记录测试数据。

六、测试工作结束
8、仪器面板上电源开关置于OFF位，关掉电源总开关。

9、拆除被测物件，拔掉仪器电源线，保持测试台与仪器整洁。

注意事项！！！
1、请勿向测试端施加电压或电流，以免损坏测试仪器。

2、测量带电器件（如电容器）前，请先放电后再测试。

3、请勿频繁开关仪器，以免造成仪器损坏。

4、请勿将物品堆放在仪器上或周围，保证仪器通风散热良好。

5、请参阅仪器说明进行作业。

1、目的：
规范操作员正确操作，减少事故发生率，确保产品符合要求。

2、范围：
使用于LCR 测试仪的操作。

3、操作方法：
3.1 接入市电220V/AC ，开启电源开关； 3.2 开机需热机1分钟方可进入工作状态； 3.3 按键图示及显示窗口说明
3.4 按待测元件选择相应档位（开机初始界面为电容测试档）； 3.5 主显示屏：显示测试数据信息及工作状态；
3.6 屏幕功能选择键：这附加按键配合屏幕右边相应功能进行选择；
3.7 返回主屏：所有条件设定好后都需按此键返回主屏主可进行记录数据； 3.8 上下左右调整：上下可调整数值增加或减小，左右即光标左右移动；
3.9 数字键：当所设定条件可直接利用数字键输入所需数值再选择相应倍值即可； 3.10 确定键：在输入好相应条件后，按下此键完成设定，再按下返回主屏即可测试； 3.11 退格键：如输入数据有误，可按此键进行清除； 3.12 锁定键：按下此键可锁定屏幕，以防误操作。

4、设备点检：
设备操作人员于正常工作日每天使用前，按《设备点检记录表》中各项要求进行点检.
5、相关记录表格： 《设备点检记录表》
主显示屏 电源开关 返回主屏
系统键 功能设定 退出键
锁定键
退格键
确定键
屏幕功能选择键 返回键 上下左右调整键 数字键。

LCR数字电桥测试步骤
1：按电源开关键，仪器显示屏亮
⒉清零消除杂散电容和电导的影响
①开路清零：按”open”键，选择清零功能
②LCD显示屏“open”字符闪烁
③将测试端短路
④按”enter”键开始清零操作，同时显示屏“pass”字符闪烁
⑤大约10秒之后，仪器自动返回测试状态
⑥如果当前清零结果不正确，显示屏显示“fail”字符，并退出清零操作，返回测试状态
⑦备注：短路清零基本步骤同上，只是显示“short”时，需将测试端短路
⒊参数设定
①按”参数“键，可选择测试不同元件
L:电感量C：电容量R：电阻值Z：阻抗的模
②频率设定
按“频率”键选择不同频率测试，依次为100HZ,120HZ,1KHZ,10KHZ
③电平选择
按“电平”键测试电压在0.3V与1.0V之间切换
④测试速度选择有“FAST”.“MED”.“SLOW”三档可选，测试速度慢，准确度越高
⑤量程设定
按“range”键，量程可在自动与保持键切换，当LCD不显示“auto”字符时，旁边数字即为量程号
⒋测试
将被测元件置于测试夹具间即可，注意夹紧，然后显示屏左方显示测试的电容量，电感量，电阻值，阻抗的模。

右方显示为D：放电常数，Q值：品质常数
⒌测试完毕，关闭电源
⒍注意事项：数字电桥属于高度精密仪器，不允许电容带电测试，电容带电的必须进行放电处理，才可以测试。

LCR测试仪使用指导书简介LCR测试仪是一种用于测量电感（L）、电容（C）和电阻（R）的仪器。

它可以帮助用户快速准确地测试和分析被测元件的特性。

本使用指导书将详细介绍LCR测试仪的基本操作步骤、功能特点以及常见故障排除方法，以帮助用户更好地使用该设备。

目录1.操作步骤–连接设备–设置参数–测试元件2.功能特点–自动识别元件类型–多种测量模式–数据存储和导出功能3.故障排除方法–无法连接设备–测试结果异常1. 操作步骤1.1 连接设备首先，将LCR测试仪与待测元件正确连接。

通常，LCR测试仪提供了多个连接端口，分别对应于电感、电容和电阻的测量。

根据被测元件的类型，选择相应的连接端口，并确保连接牢固可靠。

1.2 设置参数在连接设备后，需要设置相应的参数来进行测量。

LCR测试仪通常具有多个可调节的参数，如测试频率、信号幅度、测量范围等。

根据被测元件的特性和要求，调整这些参数以获得准确的测量结果。

1.3 测试元件设置参数完成后，即可开始测试元件。

按下测试按钮或相应的操作键，LCR测试仪将发送信号并测量被测元件的特性。

待测元件的电感、电容和电阻值将显示在仪器屏幕上。

2. 功能特点2.1 自动识别元件类型LCR测试仪具有自动识别被测元件类型的功能。

它可以根据连接端口和信号响应自动判断被测元件是电感、电容还是电阻，并相应地进行适配和设置。

这一功能大大简化了用户的操作步骤，并提高了测试效率。

2.2 多种测量模式LCR测试仪通常支持多种不同的测量模式，以满足不同应用场景的需求。

常见的测量模式包括串联模式、并联模式、自动模式等。

用户可以根据需要选择合适的模式进行测量，并获取相应的结果。

2.3 数据存储和导出功能LCR测试仪还具有数据存储和导出功能，可以将测量结果保存在内部存储器或外部存储介质中。

用户可以随时查看和管理已保存的数据，并通过USB接口或其他方式导出到计算机或其他设备进行进一步分析和处理。

3. 故障排除方法3.1 无法连接设备如果LCR测试仪无法连接到被测元件，首先确保连接端口和线缆正常工作。

LCR数字电桥一、目的规范LCR数字电桥的使用。

二、适用范围适用于本公司LCR数字电桥TH2810D和TH2817B操作、校准。

三、职责检验员负责基本的测试调节与维护，并作校准记录。

四、主要技术指标1.测试频率：50 Hz、60 Hz、100 Hz、120Hz、1 kHz、10 kHz、50 kHz 、100 kHz；2.测试电平：1.0V、0.3 V、0.1V；3.测量参数：L-Q、C-D、R-Q、Z-Q；4.测量准确度：0.1%；5.测量速度：快速、中速、快速6.等效方式：串联、并联；7.显示位数：主要参数5位，副参数5位。

五、操作规范1.TH2810D参数设置2.TH2817B参数设置六、校准办法按照国家有关规定，数字电桥属于非强制检定计量器具。

根据我公司的具体情况，数字电桥的校准周期定为一年。

为得到精确的测量，测量前要进行开路和短路的自校。

开路清零功能够消除与被测元件并联的杂散导纳如杂散电容的影响，短路清零能够消除与被测元件串联的剩余阻抗如引线电阻或引线电感的影响。

1.LCR数字电桥自校清零时间每天使用前进行清零。

2.仪器清零前准备，设备处于测试装态，准备短路片1片。

3.TH2810D清零a)仪器处于测试状态，按下SHIFT键。

b)按下CLEAR键选择清零功能。

c)按下ENTER键开始清零测试，如果当前夹具处于开路装态，则进入开路清零；如果处于短路状态，则进入短路清零。

d)仪器对清零测试结果进行自动判别，如果清零结果不正确，直接退出清零操作返回测试状态。

如果清零结果正确，LCD副参数显示区显示“PASS”字符。

e)清零结束后，按ESC键取消清零功能返回测试状态。

4. TH2817B清零a)开路清零b)短路清零六、运行检查发现异常时的处理1.立即停止该设备的检测活动；2.查明设备异常的原因，如不能自修，则应送国家授权的计量测试检定机构进行维修检定；3.品质部组织相关人员追查使用该设备检测的产品流向；4.评价以往检测结果的有效性，确定需重新检测的范围；5.实施重新检测。

品名型号工位名称测试位文件编号LACSOP-PZ-03
设备编号站位***
版本编号A0待测电阻，电感，电容器
***
***
1PCS
电桥测试仪1.按下电源按钮，待仪器内部自动校正完毕后在做调试2.根据待测元器件的特性调试测试项目，以电阻示范
3.按上下左右键，选择右边设定测试盘参数栏的R-Q，
频率选择1KHZ，电平1V，显示直读，量程自动，速度慢速，清零开路。

4.测试夹接触待测电阻器引脚， 确保测试夹与电阻器引脚良好接触
5.显示盘A显示的数据就是当前所测试电阻器的实际阻值， 显示盘B显示的是当前测试电阻器的损耗值
6.测试电感，电容器操作步骤同上
7.测试过程中人体不能接触测试夹的金属部分，否则出现测试数据不准确
8.测试完毕后关闭电源，将仪器盖上防尘布注意事项
1.作业前配戴好静电手环,静电手环要紧贴于手腕上.
2.发现同一个位置连续出现2-3次不良现象，要急时通知技术人员解决.
3.严格按作业指导书作业,保持工位整洁.
制作：
曹伟峰
审核：
王仁彬
日期
2013-11-8
珠海君柏电子有限公司操作指引
二.作业工具
三.作业步骤
用量
数量一.所需物料名称
规格
一套
4.每天在用仪器测试前点检一次，并填好仪器点检表记录。

四.图片示意
LCR电桥测试仪（TH2810B）
LAC-YQ-0004
物料编码
5.当点检异常时，立刻启用经校准的备用仪器，并对前段测试的产品进行评估重测.
b
p。

lcr 测试仪使用方法图解
lcr 测试仪使用方法图解
1、准备好LCR 测试仪，白色按钮是开关
2、一般常用的按钮是ZLCR 可以变换主测功能，然后就是DQe 可以变换辅助测量功能
3、将外设连接头准备好
4、按图上的方式连接好电脑和lcr
5、这是测试仪屏幕上会显示测量数据
6、开始测量就可以了
LCR 测试仪如何才能校正误差
为了减少测量误差，LCR 测试仪具有若干校正功能。

校正值根据频率和阻抗的量程不同会有所不同，所以进行全范围的校正要花费很多时间。

这里，对零点校正和负荷校正进行解说。

零点校正：当LCR 测试仪的零点漂移对于测量值不能忽略时，就需要进行零点校正。

因为零点漂移会随着电缆和电极的物理配置不同而变化，所以进行开路和闭路的零点校正时，必须与连接零部件时的电缆布线、电极间隔等相同。

负荷校正：除了测量夹具等不同所引起的零点漂移以外，如果还有不能够忽略的测量误差，那幺可以进行负荷校正，以提高测量精确度。

即使对于没有负荷校正功能的LCR 测试仪，也能够对各个阻抗量程和频率求取校正系数，自己进行校正。

为了进行负荷校正，首先需要准备好标准器具或者已知准确值的零部件。

在进行了零点校正之后，再测量已知准确值的标准阻抗Zstd，如果得到的测量值为Zms，那幺就按照以下公式来求出校正系数。

LCR电桥测试仪操作及保养指导书文件名称文件名称1.0目的1.1确保仪器能正常、准确的完成相关试验测试。

2.0范围2.1该标准书只适用于TH2828A精密LCR数字电桥测试仪的相关操作及其注意事项。

3.0定义3.1无4.0职责4.1实验室助理工程师:根据实验样品的测试条件进行设置相关参数，并进行相关试验测试。

4.2实验室工程师:负责确认实验助理工程师的操作规范及点检结果。

5.0工作内容5.1 操作测试前先确认各连接线是否完好，仪器后面板的散热装置要确保通风良好，切勿阻塞左右通风孔，以使本仪器维持准确度。

5.2 为保证仪器精确测量，开机预热时间应不少于30分钟，持续工作时间应不多于16小时；请勿频繁开关仪器，以引起内部数据混乱。

5.3 LCR电桥测试仪的操作：5.3.1 打开电源开关（POWER）开关，前面板的液晶显示屏点亮。

5.3.2 测试时前要须进行开路/短路校正，即〝清零〞校正。

a) 按键【LCRZ】,再按软键更多1/3，测量设置，用户校正，极限设置，列表设置和更多2/3 会显示在软键区域。

b) 再按软键用户校正，仪器会显示为《用户校正》页面。

c) 移动光标到开路区域。

ON,OFF和开路校正会显示在软键区域。

d）保持测试夹具开路状态，按键开路校正执行开路校正，一直等到状态信息提示区域显示开路校正完成。

e）按键ON，打开仪器的开路校正功能。

f）把短路片（TH26010）插入测试夹具。

g）移动光标到短路区域。

ON,OFF 和短路校正会显示在软键区域。

h）按键短路校正执行短路校正，一直等到状态信息提示区域显示短路校正完成。

i）按键ON，打开仪器的短路校正功能。

j）移动光标到负载区域。

ON,OFF会显示在软键区域。

k)按键OFF，关闭仪器的负载校正功能。

l）移动光标到频率1区域。

ON,OFF,开路校正，短路校正和负载校正会显示在软键区域。

m）按键OFF，关闭频率1的点频清零功能。

n）移动光标到频率2区域。

版本
工作名称
页号位号A LCR数字电桥测试仪第1页
/
工具数量设备及工具辅助材料一、注意事项：
数字电桥一台LCR电桥
静电环和手套
操作步骤：
作成：
确认：
审核：
日期：
2015.3.19
黄莉真
第二步：测试电容、电阻、电感时需注意：先选择所要测试是电
阻、电容、电感（没有特殊要求电容一般以1KHZ频率测理）再用电桥两夹接触物料两端（如图2所示），即可在A区DISPLY读取所需物料值及单位，如果在读取所需值时，A区屏上面的数字不停跳动，导致无法读取数值，可按下“锁定”键ON灯亮，即可读取锁定值。

在按“锁定”键取消锁定，可继续测下一物料。

第三步：当数字电桥LCD不用时请关机，按下“ON/OFF”键。

3.测电感：同上，“L/C/R”区灯亮“L”
第一步： 打开电源开关（POWER）‘ON/OFF’红色键,电源
指 示灯为红色，否则为ON状态。

（如1图所示）
1.测电阻： 按下”L/C/R"键调置A区DISPLY,显示“R”字亮，再调示“方式”键开关，调“串”字灯亮，按下“频率”键“，调示
"1KHZ"灯亮。

（如图1电桥所示画面）
2.测电容：同上，“L/C/R"区灯亮“C”LCR数字电桥操作指导书
必须配带好静电环与手套
机型（LCR）数
字电桥文件编号SOP-QD-LCR数字电桥-001L/C/R 区
图1
图2
POWER
“方式”键
串字灯亮
A 区DISPAY
1KHZ 灯亮
夹子接触元
夹子接触元
“锁定”。

LCR （DF2811A ）数字电桥操作规范一、目的规范LCR 数字电桥测试仪的操作，指导测试作业。

二、适用范围适用于测试瓷片、贴片、插件电容、电阻、电感。

三、仪器基本键位说明：四、仪器使用前准备工作：1：确认输入电源电压并可靠接通仪器，确认仪器电源开关置于OFF 位置；2：开机预热至少1分种，确认LCR 电桥是否能正常可靠工作；3：连接合适的测试夹具或测试电缆；4. 测量被测物件（电阻、电容、电感）设置仪器相对应参数，请参考（插件与贴片进料检验作业指导书）设置；五、使用仪器测试6、将被测件连接于测试端上，开始测量：6.1.0电容测量操作步骤：通过相关的检验文件，确定所需的测量频率、串并联状态,待机状态下按“参数键”进行电容选取，先按“参数键”，测试种类区域对应的“L ”，“C ”，“R “”C “后面红色指示灯亮了，再按“频率键”进行频率定；选择被测物体所需频率（仪器所提供的频率分别为：100HZ 、1KHZ 、10KHZ ；后按“等效键”进行并联或者串联的设置，：表示并联，并联下面红色的指示灯会亮）；用测试夹对被测元件进行测量，屏幕即可显示相应的测量结果；6.2.0电阻测量操作步骤：通过相关的检验文件，确定所需的测量频率、串并联状态,待机状态下按“参数键”进行电容选取，先按“参数键”，测试种类区域对应的“L ”，“C ”，“R “”R “后面红色指示灯亮了，再按“频率键”进行频率定；选择被测物体所需频率（仪器所提供的频率分别为：100HZ 、1KHZ 、10KHZ ；后按“等效键”进行并联或者串联的设置，：表示并联，并联下面红色的电源开关并联串联选择键 测试连接线 频率选择指示灯会亮）；用测试夹对被测元件进行测量，屏幕即可显示相应的测量结果；6.3.0电感测量操作步骤通过相关的检验文件，确定所需的测量频率、串并联状态,待机状态下按“参数键”进行电容选取，先按“参数键”，测试种类区域对应的“L”，“C”，“R“”L“后面红色指示灯亮了，再按“频率键”进行频率定；选择被测物体所需频率（仪器所提供的频率分别为：100HZ、1KHZ、10KHZ；后按“等效键”进行并联或者串联的设置，：表示并联，并联下面红色的指示灯会亮）；用测试夹对被测元件进行测量，屏幕即可显示相应的测量结果；7、待数据显示稳定后记录测试数据。
