电桥操作指导书

使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。

二、使用范围
公司所有来料的电阻、电容、电感。

测试频率：I(X)HZ,IKHZIOKHZ, 测试电压：0.3V
显示范围：L:0.01uH—9999H C:0.OlpF-99999Uf
R:0.01mΩ-99.99MΩ
三、使用步骤：
3.1插上电源，按下POWER电源开关键，电桥数字显示器有显示，电桥工作。

3.2开机预热30分钟后，用标准IKQ电阻检测电桥是否精确度在0.2机测试方法如下：
3.2.1按下“参数”键，调节使左边R灯亮。

4.2.2用两探测夹子夹住标准电阻两端，看阻值误差是否在0.2虬
3. 2.3探头无极性。

3.3根据被测物(电阻，电容，电感)调节“参数”至相应位置，电阻则调至R灯亮，电容则调至C灯亮，电
感则调至L灯亮。

3.4根据显示情况调节“频率”，使读数更精确。

3.5不允许被测物带电测试。

3.6测完后一切归位。

制定: 审核: 批准:。

TH2817 LCR 数字电桥操作指导书
制定： 审核： 批准
页次： 1 / 1
1
目的
1.1 规范TH2817 LCR 数字电桥的作业程序和动作以确保机器的正常
作业 2 适用范围
2.1 公司TH2817 LCR 数字电桥的操作与维护 3
职责
3.1 IPQC ：设备的基本操作和使用 3.2 工程：负责设备的点检与维护 4
机器操作
4.1 开关机前的检查:
4.1.1 检查电源是否为设备的标定电压（标准为220的交流电压）
范围内。

4.1.2 反复开关机之间的间隔时间不得少于20秒. 4.2 开机
4.2.1 在关机状态，将机箱上的POWER 键向下按一下
4.3 操作模式的切换
4.3.1 TH2817 LCR 数字电桥可以测试电感、电容、电阻按
或
来依据不同需要进行相互间的切换.
4.4 关机
4.4.1 在开机状态，将机箱上的POWER 键向下按一下
5
注意事项
5.1 设备在使用过程中,调整正确档位测试 5.2 不得让设备受到撞击或强烈振动。

5.3 保证设备的安全接地及防静电线接入. 6
支持文件
6.1 TH2817 LCR 数字电桥《使用说明书》 7
记录
7.1 《首件检查记录表》 7.2 《SMT 换料记录表》。

文件编号编写日期名称版次 1.0页次1/1二、前面板控件说明1、2、3、4、5、6、7、8、9、10、11、1、2、3、xxxxx电子有限公司仪器有三种状态：测量、内置功能、参数设定，三种状态转换：仪器在测量状态时，按功能键进入内置功能设定状态（按极值进入参数设定状态），设定完毕后按启动键进入测试状态；测量：按上下左右选择键选择测量参数、频率、电平、等效方式、显示、量程、速度、清零内置功能：讯响开关（1-bEE)、测量方式（2-ONE)、串行口发送（3-rSC)、分选方式（4-Sor)、内阻（S-rES)、键盘锁（6-Loc)参数设定：标称值设定、损耗上限设定或品质因数下限设定、第一档上限设定（P1-)、第一档下限设定（P1_)、第二档上限设定（P2-)、第二档下限设定（P2_)、第三档上限设定（P3-)、第三档下限设定（P3_)功能键分选指示：指示分选结果电源开关：接通或断开仪器选择按键：左右及上下选择三、操作说明主参数单位：显示测量时的参数单位显示器B(副参数显示）：显示D、Q的测量结果功能指示接地端：屏蔽接地，与仪器的外壳金属部分直接连接测试端：电流激励端和电压取样端仪器型号显示器A(主参数显示） ：显示C、L、R、Z的测量结果ZC2810 LCR数字电桥操作指导书一、简介：LCR数字电桥是用于测量电感量L、电容C、电阻值R、复阻抗Z、品质因数Q和损耗角正切值D参数的仪器。

□质量手册□程序文件■作业文件□其它文件2020/10/2911文件编号编写日期名称版次 1.0页次1/1电感测试：电阻测试：1、2、xxxx电子有限公司电解电容要先放电再测试；开机确认DISPLAY A显示0±0.5，否则进行清零；在开机默认状态下，按图示要求直接插入测试夹具读数（除电解电容）：DISPLAY A 显示电容容量，DISPLAY B 显示损耗角正切值；具体数值按规格书要求。

按规格书要求调好测试电压、频率、内阻，插入测试夹具读数：DISPLAY A 显示电感量，DISPLAY B 显示Q值；在开机默认状态下，直接插入测试夹具读数，DISPLAY A 显示电阻值。

电桥的操作规程书电桥是一种实验仪器，用于测量未知电阻值的仪器。

操作电桥需要严格遵守一些规程，以确保实验的准确性和安全性。

下面是一份电桥的操作规程书，详细介绍了电桥的准备、操作以及注意事项。

一、准备阶段1. 检查电桥的外观，确保电桥没有损坏或存在松动的部分。

2. 检查连接线路，确保电桥与电源适配器、未知电阻和标准电阻等元件之间的接线正确无误。

3. 打开电桥电源开关，检查电桥显示屏是否正常亮起。

二、操作阶段1. 调整电桥平衡a. 将电桥的感应系数旋钮调整到最小值，确保电桥处于平衡状态。

b. 调整电桥的临界电阻旋钮，使电桥展示屏的示数归零。

c. 轻轻摇动电桥，观察电桥示数是否保持稳定。

如不稳定，重新调整电桥平衡，直至示数稳定。

2. 进行实验a. 将未知电阻连接到电桥的一个分支上。

b. 通过旋钮调整电桥的感应系数，使电桥的示数在电桥平衡点附近波动。

c. 同时观察电桥示数以及感应系数的变化，找到电桥最大灵敏度点。

d. 记录电桥灵敏度点的示数和感应系数。

e. 重复实验多次，取平均值作为最终测量结果。

三、注意事项1. 在操作电桥前，确保工作台面干燥整洁，避免出现水或其他导电物体接触电桥。

2. 在操作电桥时，应切断电源，避免触摸或操作电桥的有裸露电线的部分。

3. 轻轻移动电桥，避免突然或过度晃动，以免影响电桥的稳定性。

4. 操作感应系数旋钮时，要小心调整，避免突然旋转或过快旋转，以免破坏电桥的感应系数。

5. 如果发现电桥的示数不稳定，应检查电桥的连接线路是否良好接触，并适当调整电桥的感应系数和临界电阻。

四、实验结束1. 关闭电桥电源开关。

2. 拔掉电桥与电源适配器之间的连接线。

3. 清理工作台面和电桥，确保实验室的整洁。

4. 对实验结果进行记录并分析，包括电桥的灵敏度点示数以及测量的未知电阻值。

5. 如果不再需要使用电桥，应将其保存在干燥、通风的地方，避免灰尘和湿气的侵入。

以上是电桥的操作规程书，希望对您有所帮助。

文 件 编 号版本页次HMXT-SOP-GC-318
A.0第1页 共1页一、注意事项：操作步骤：
制订部门:工程部（SMT) 制 订 人:审 核：核 准：第三步：当数字电桥LCD不用时请关机，按下POWER 键。

3.测电感：按PARA（参数）键，调试至A区DISPLY显示“L”字亮第一步：打开电源开关POWER键,LCD屏首先显示仪器版本号，延时后进入测试状态。

（如1图所示）
1.测电阻：A区DISPLY,显示“R”字亮，按下FREQ(频率)键,调试至“100HZ”字亮。

（如图1电桥所示画面）
2.测电容：按PARA（参数）键，调试至A区DISPLY显示“C”字亮
第二步：测试电容、电阻、电感时需注意：先选择所要测试是电阻、电容、电感（没有特殊要求电容一般以100HZ频率测理）再用电桥两夹接触物料两端（如图2所示），即可在A区DISPLY读取所需物料值及单位。

DISPLY读取所需物料值及单位。

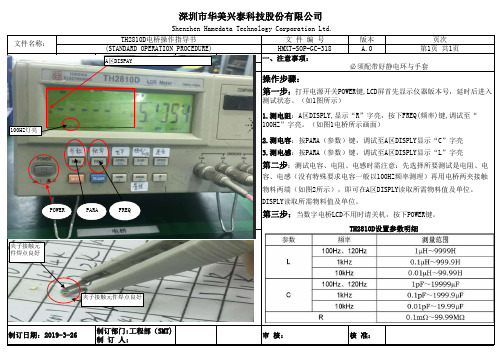

TH2810D电桥操作指导书(STANDARD OPERATION PROCEDURE) Shenzhen Hamedata Technology Corporation Ltd.深圳市华美兴泰科技股份有限公司
制订日期：2019-3-26必须配带好静电环与手套
文件名称：PARA POWER A 区DISPAY 100HZ 灯亮 夹子接触元件焊点良好
夹子接触元
件焊点良好
FREQ TH2810D 设置参数明细。

三、操作方法:１．准备:接通AC220V电源,按下POWER 键,电源指示灯亮,预热10分钟,即可进行正常测量(一).电感测试方法
四、注意事项：
LCR数字电桥操作指导书
仪器名称: LCR数字电桥文件编号:SOP-DY-07033001编写:李敏龙适用机型: 生产工艺: 审批：作成日期: 2009.10.10文件版本: B 一、目的:规范LCR电桥的操作，进而有效确保进料检验之质量二、适用范围:
公司生产所用电感、电阻、电容元件的进料检验均适用之
将参数设定为L档,然后选择测试频率,把被测电感用仪器测试夹夹住,3秒钟后读数显示器即显示所测电感的电感值.
２．测试电感和电阻时，将测试夹短路，按清零键；测试电容时，将测试夹开路后，按清零键
(二).电容测试方法
将参数设定为C档,然后选择测试频率,把被测电容用仪器测试夹夹住,3秒钟后读数显示器即显示所测电阻的电阻值.秒钟后读数显示器即显示所测电感的电容值.
(三).电阻测试方法
将参数设定为R档,然后选择测试频率,把被测电阻用仪器测试夹夹住,3
ROUSANTECH
ELECTRONICS
ROUSANTE 读数显示POWER 键量程指频率设参数设定
测试夹
参数显示清零
1.保持好工作区清洁.认真做好5S。

2.操作时必须佩带防静电手环和手套。

频率设定
清零。

目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书. 1.范围：本作业指导书适用该仪器的使用操作2.职责：工艺组: 负责仪器定期校验实验室：负责仪器设备保养，作业指导书编写.使用者：按照作业指导书使用仪器3.作业内容：3.1.仪器参数3.1.1.可测量参数:电感量 L、电容量 C、电阻 R、品质因素 Q、损耗角正切值 D.3.1.2.测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒.3.1.3.测试信号电平 Vrms（有效值）：0.1V/0.3V/1.0V±10%;3.2.仪器面板914 153.3.功能键说明1.主参数指示: 指示当前测量主参数（L、C、R）2.参数显示:显示 L、C、R3.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）.4.副参数显示:显示损耗 D 或品质因素 Q5.副参数指示:指示当前测量副参数（D、Q）6.等效键:设定仪器测量等效电路，一般选择串联等效电路.7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒.8.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键.9.锁定键:灯亮仪器处于锁定状态，仪器测试速度最高.10.接地端:用于被测元件之屏蔽地.标题：LCR数字电桥作业指导书11.频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz.12.电平键:每按一下，选择一种测试电平，分别在（0.1、0.3、1.0）V三种电平中循环.13参数键:每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环.14.电源开关:按下，电源接通；弹出，电源断开.15.测试信号端HD：电压激励高端；LD：电压激励低端；HS：电压取样高端；LS：电压取样低端.3.4.操作步骤：3.4.1.插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟，待机内达到平衡后，进行正常测试.3.4.2.测试参数选择, 使用“参数”键选择L、C、R，单位如下：L：uH、mH、H（连带测试器件Q值）C：pF、nF、uF（连带测试器件D值）R：Ω、kΩ、MΩ（连带测器件间Q值）3.4.3.使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压.3.4.4.选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘.待显示屏参数值稳定后，读取并记录.3.4.5.清“0”功能3.4.5.1.通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性.3.4.5.2.仪器清“0”包括两种清“0”校准，即短路清“0”和开路清“0”.测电容时，先将夹具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或测试电缆，按方式键使“校测”灯亮.3.4.5.3.可同时存放三组不同的清“0”参数，即三种频率各一种，相互并不干扰，仪器在不同频率下其分布参数是不同的.因此，在一种频率下清“0”后转换至另一频率时需重新清“0”.若某种频率以前已清“0”，则无需再次进行.而掉电保护功能保证以前清“0”值在重新开机后仍然有效，若环境条件（如：温度、湿度、电磁场等）变化较大则应重新清“0”.3.4.6.等效功能3.4.6.1.实际电容、电感和电阻都不是理想的纯电阻或纯电抗元件，一般电阻和电抗成份同时存在，一个实际的阻抗元件均可用理想的电阻器和电抗器（理想电感和理想电容）的串联或并联形式来模拟.而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结果是不同的.其不同主要取决于元件品质因素Q（或损耗因子D）.3.4.6.2.被测电容器的实际等效电路首先可以规格书或某些标准的规定得到，如果无法得到的话，可以用两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则应选用串联等效电路;频率升高而损耗减小，则一应选用并联等效电路，并联方式D 与频率成反比.于电感来说，情况正好与电容相反.标题：LCR数字电桥作业指导书3.4.6.3.根据元件的最终使用情况来判定.用于信号耦合电容，则最好选择串联方式，LC 谐振则使用并联等效电路.3.4.6.4.没有更合适的信息，则可根据以下信息来决定：低阻抗元件（较大电容或较小电感）使用串联形式；高阻抗元件（较小电容或较大电感）使用并联形式.一般地，当|Zx|<10Ω，应选择串联等效形式；当|Zx|>10k Ω，应选择并联等效方式；当10 Ω<|Z|<10k Ω，根据实际情况选择合适的等效方式. 仪器开机时，初始化为“串联”.3.4.7.测量速度选择,所有仪器开机默认为中速测试，其测试精度和速度成反比，即速度越慢精度越高.但效率低，应根据实际情况选择合适的速度，一般选择中速，由面板上的速度按键来选择.3.4.8.电平选择,一般高测试电平用于常规的元件测试（电容、电阻和某些电感），低测试电平用于需低工作信号电平的器件（如半导体器件、电池内阻、电感和一般非线性阻抗元件）.对于某些器件来说，测试信号电平的改变将会使测量结果产生较大的变化，如一些电感性元件尤其如此.3.5.操作注意事项3.5.1.电源输入相线L，零线N应与仪器电源插头上标志的相线、零线相同.3.5.2.将测试夹具或测试电缆连接于本仪器前面板标志为HD、HS、LS、LD四个测试端.HD、HS对应一组，LD、LS对应一组.3.5.3.仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场,以免对测量产生干扰.3.5.4.仪器测试完毕或排除故障需打开仪器时，应将电源开关置于OFF位置并拔下电源插头. 3.5.5.仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度.5、相关文件：6、使用表单：。

TH2812C电桥测量仪操作指导书1. 目的本作业规范的目的是规定TH2817、TH2812C电桥测量仪的使用方法，便于正确使用电桥自动测量仪测试电阻、电容、电感等器件是否满足规定的质量要求。

2.范围本作业规范适用于本公司所有电阻、电容、电感类器件的测量。

3.权责品质部:负责LCR的测量。

４. 定义无５．内容5.1 电桥工作环境5.1.1温度10-30℃,湿度≤80%RH。

5.1.2要求放置于通风良好的工作场所，以免仪器因过热而损坏。

5.1.3仪器及测试线应远离电磁场,以免影响正常测量。

5.2 使用5.2.1检查测试夹具是否正确连接，将电桥的电源线连接到电源插座，按前板的POWER开关按至ON，显示窗口应有不断翻动的数字显示，否则重新启动电源。

预热10分钟，待机内达到热平衡后，进行正常测试。

5.2.2为消除测试导线之离散电容与残余阻抗，电桥在每班上班第一次开机测试时都必须先归零。

归零动作分两种：开路与短路。

5.2.2.1开路清零：测试夹具必须开路，不得连接任何元件，按面板上的“清零”键执行开路清零；5.2.2.2短路清零：测试夹具必须短路（可便夹具的两接头有效接触），按面板上的“清零”键执行短路清零；5.2.2.3执行清零时，一次即对当前测量速度、所有频率下各量程进行清零，当测量更换测量速度、测试电平及测量环境有变化时，如测量夹具等需重新清零，并将覆盖上次测量速度下的清零值。

5.2.2.3在清零时显示器B显示“FAIL”表示清零错误，反复重度仍无法成功，应立即通知品质工程师处理。

5.2.3可选测量参数有以下几种L/Q：电感量L——品质因数QC/D：电容量C——损耗角正切DR/Q：电阻值R——品质因数DZ/Q：阻抗值Z——品质因数DZ/D：阻抗值Z——损耗角正切D参数L、C、R、Z均由显示器A显示，D、Q由显示器B显示。

5.2.4 L、C、R的测量值均有串联和并联等效之分，且随D值的不同而变化，其转换关系见表一。
