高工你好：KKS熱控涉及编码要求如下（1（2（3）仪表设备组代码仪表设备组分类代码及编号CE 电气变量001－099 电流101－199 电压201－299 功率301－399 频率401－999 备用CF 流量001－099 流量测量装置101－199 模拟量201－299 开关量401－499 带远传信号501－599 就地指示601－899 备用901－999 备用CL 液位、料位001－099 模拟量101－199 平衡容器、电接点测量筒201－399 开关量401－499 带远传信号501－599 就地指示601－699 备用701－799 调节器801－999 备用CP 压力、差压001－099 压力模拟量101－199 差压模拟量201－299 压力开关量301～399 差压开关量401－449 压力带远传信号451－499 差压带远传信号501－599 压力就地指示601－699 差压就地指示701－799 压力调节器801－899 差压调节器901－949 压力试验测点951－999 差压试验测点CQ 品质参数（分析量）001－099 发送器(探头)101－199 转换器（变送器）201－399 开关量401－499 带远传信号501－599 就地指示601－999 备用CT 温度001－350 热电偶351－499 热电阻501－559 带远传信号560－600 温度变送器601－699 开关量701－799 调节器801－899 就地温度计901－999 温度试验测点刘建民。
KKS编码规则（简版）分级序号 0 级 1 级 2 级 3 级分级标题全厂系统码设备码部件码数据字符标记 G F0 F1F2F3 F N A1A2 A N A3 B1B2 B N数据字符类型＝ A或N N AAA NN AA NNN （A） AA NN标识类型前缀符表示工艺相关码系统码的前缀号0 级码 G 表示范围内的类似系统（或建构筑物）的编号系统分类按系统编码索引约定对系统和装置分类系统编号将系统或装置细分成子系统或段的编号设备分类按设备编码索引约定对机械、电气、仪控设备分类设备编号机械、电气、仪控设备的编号设备附加码用于对设备的进一步细分部件分类按部件编码索引约定对部件、信号或信号应用分类部件编号对部件、信号或信号应用编号注：若代码可保持唯一时，括号中的数据字符可以省略。
系统码前缀号 F0用于 0 级码 G 所表示的范围（如 1 号机组）中相似系统（由F1F2F3所定义）的编号，由一位阿拉伯数字构成。
本标准规定 F0可以根据本厂情况省略。
当全厂中此类系统唯一时，F0=0。
以上原则适用于机械工程、电气工程、控制仪表工程专业，而不适用于土建工程专业（当全厂建构筑物分类唯一时，F0=1）。
例如：某电厂 1、2 号机各有一主蒸汽系统，应分别标识为 10LBA、20LBA，同时对该电厂公用输煤系统的翻车机系统可标识为 Y0EAB。
而全厂唯一公用汽机房应标识为 Y1UMA。
分级 0 标识 G 取值约定附录B 设备索引主组A 机械设备B 机械设备C 直接测量回路D 闭环控制回电路E 模拟和二进制信号调节F 间接测量回路G 电气设备H 主要机械和重型机械的组(配)件J 核组件（注：I，O为禁用字母）-------------------------------------------------------------A 机械设备AA 阀门、气流调节阀等等，包含自动、手动执行机构、爆破膜设备AB 密闭元件，空气闸室，门窗等构件AC 换热器、加热器、热交换器、冷却器，传热面AE 转动、驱动提升和旋转装置(及机械手)AF 连续运输设备，升降机(自动电梯)，捞渣机，给料机，电动推杆AG 发电机组AH 采暖、通风、制冷和空调设备AJ 尺寸(规模)减少(提炼)设备，仅工艺部分(例：碎煤机、粉碎机、碎渣机等)AK 成套组装设备，仅工艺部分(净化，加药，除尘，脱水等等)AM 混和器，搅拌器，加湿AN 空压机组，风机AP 泵组AS 用于非电变量的调节和拉紧设备(仅适用于执行器本身作为结构在其他设备上) AT 清洗，干燥，过滤，输水和分离设备，不含“BT”AU 减速设备，齿轮箱，耦合设备，非电力变频器AV 燃烧室设备，车式运输设备AW 固定式工具，加工处理设备，消火栓AX 用于工厂维修的实验和监视设备_____________________________________________________________________________ B 机械设备BB 储存设备(箱、槽、罐、池、联箱等)BE 轴(仅用于安装和维修)BF 基础，机架BN 喷射泵、喷射器，注入器BP 限流器，限制器，节流孔板（非测量用的孔板），气化板，伸缩器BQ 吊架、支架、托架、管道贯穿件BR 水管道，气体管道，沟槽BS 消音器BT 燃气催化剂变频器构件BU 绝热层，护套，保温保冷层_____________________________________________________________________________ C 直接测量回路CD 密度CE 电气变量(例如：电流、电压、功率，电频率)CF 流量、速率CG 距离、长度、位置、转动方向CH 人工操作的手工输入(例如：火探测器)CK 时间CL 液位(也用于分界线)CM 水份，湿度CP 压力CQ 质量变量(分析、材料参数)除“CD，CM，CY”之外CR 辐射变量CS 速度、速率、频率（机械的）、加速度CT 温度CU 组合的变量和其他变量CV 粘度CW 重量、质量CX 中子通量（流量）CY 振动、膨胀_____________________________________________________________________________ D 闭环控制回路DD 密度DE 电气变量（例如：电流、电压、功率、电频率）DF 流量、速率DG 距离、长度、位置、转动方向DK 时间DL 液位(也用于分界线)DM 水份、湿度DP 压力DQ 质量变量（分析、材料参数）除“DD，DM，DY”之外DR 辐射变量DS 速度、速率、频率(机械的)、加速度DT 温度DU 组合变量和其他变量DV 粘度DW 重量、质量DX 中子通量DY 振动、膨胀_____________________________________________________________________________ E 模拟和二进制信号调节EA 开环控制(自由使用)EB 开环控制(自由使用)EC 开环控制(自由使用)ED 开环控制(自由使用)EE 开环控制(自由使用)EG 警报、报警(自由使用)EH 警报、报警(自由使用)EJ 警报、报警(自由使用)EK 警报、报警(自由使用)EM 工艺计算机(自由使用)EN 工艺计算机(自由使用)EP 工艺计算机(自由使用)EQ 工艺计算机(自由使用)ER 反应堆保护EU 组合模拟和二进制信号调节EW 保护(自由使用)EX 保护(自由使用)EY 保护(自由使用)EZ 保护(自由使用)_____________________________________________________________________________ F 间接测量回路FD 密度FE 电气变量(例如：任选频率功率)FF 流量、速率FG 距离、长度、位置、转动方向FK 时间FL 液位(也用于分界线)FM 水份、湿度FP 压力FQ 质量变量(分析、材料参数)除“FD、FM、FV”外FR 辐射变量FS 速度速率频率(机械的)、加速度FT 温度FU 组合的变量和其他变量FV 粘度FW 重量、质量FX 中子通量FY 振动、膨胀_____________________________________________________________________________ G 电气设备GA 开关量变送器的接线盒和电缆母线贯穿件GB 接线盒和电缆母线贯穿件(自由使用)GC 接线盒和电缆母线贯穿件(自由使用)GD 大于等于1KV的接线盒和电缆母线贯穿件GE 小于等于1KV接线盒和电缆母线贯穿件GF 小于等于60V接线盒和电缆母线贯穿件GG 接线盒和电缆母线贯穿件(自由使用)GH 根据工艺系统所划分的电气和仪控安装设备(例如：盘、柜、箱)GK 用于工艺计算机和自动系统的信息显示和操作控制设备GM 国内长途电话服务的弱电流系统的连接线盒GP 照明、检修配电箱／接线盒GQ 电源配电箱／接线盒GR 直流电流设备、蓄电池没有采用工艺设备码标识的开关设备，按钮GS （GS100-199：高压配电盘，GS200-299：隔离开关，GS300-399：接地开关）GT 变压器、电压互感器（PT）、电流互感器（CT）GU 逆变器设备、整流器、UPSGV 构筑物接地和防雷保护设备、避雷器GW 箱式供电设备，机柜电源设备GX 电气变量的触发设备（执行器）GY 弱电系统的接线盒（非国内远途通信设施）GZ 电气和仪控设备的吊架、支架和托架_____________________________________________________________________________ H 主要机械和重型机械的组件（只与主组“M、X”码连用）HA 机械壳体的组件HB 机械转动部分的组件HD 轴承组件_____________________________________________________________________________ J 核组件JA 吸收棒组件JB 燃料组件(包括块状、棒米状和球状燃料组件)JC 增殖组件JD 节流格栅组件(限流器)JE 可燃物吸收力组件JF 反向层件件JG 压力室组件JM 慢化剂组件JN 中子源JS 屏蔽装置JZ 特殊组件_____________________________________________________________________________附录C 部件(元件)索引主组一电气部件K 机械部件M 机械部件Q 热控部件(非电气的)X 信号起点Y 信号终点Z 门信号(注：I、O为禁用字母)-------------------------------------------------------—电气部件-A 组件和模件-B 非电气变量的逆变器-C 电容器-D 二进制(逻辑)部件，延时和存储设备-E 特种器件-F 保护装置-G 发电机电源-H 信号装置-K 继电器接触器(保险)-M 电动机-N 放大器控制器-P 测量仪表试验设备-Q 电源开关(一般为380V以上的强电)-R 电阻器-S 开关、选择开关(380V以下的弱电，交流直流均可用)-T 变压器-U 调制器，从电气变量转变为其他变量的转换器-V 电子管半导体(晶体管)-W 传输电路波导管天线-X 接线端子(接线柱)插头，插座-Y 电位器，例如：圆筒形线圈(非电动的)-Z 终端设备浮充设备滤波器电缆终端_____________________________________________________________________________ K 机械部件KA 闸阀、球阀、调节风门、旋塞阀、爆破膜、节流孔板KB 大闸门、门、水坝插板闸门KC 换热器，冷却器KD 流体系统的容器(箱、槽、罐、水池、波动箱)KE 转动、驱动、提升及旋转机构KF 运转装置、给料机KJ 粉碎机KK 压缩打包机KM 搅拌机KN 空压机、风机、鼓风机KP 泵KT 清洗机、干燥机、分离器、过滤器KV 燃烧炉炉排KW 维修用的固定工具和处理机器_____________________________________________________________________________ M 机械部件MB 制动装置MF 机架，基础MG 齿轮箱变速箱，减速箱MK 离合器、联轴节，轴MM 发动机(不包括电动的)MR 水管道部件、风管道部件MS 定位装置(非电气的)MT 汽轮机MU 变速箱(非电气的)换向器和增压器，不含联轴器和齿轮箱_____________________________________________________________________________ Q 热控部件(非电气)QB 测量孔板，传感器（与“QP”在结构上非一体的）QH 信号装置QN 控制器离心调节器QP 测量仪表、实验设备QR 测量管道QS 测量回路上的冷凝室(数据存贮器)QT 热电偶套管和传感器护套_____________________________________________________________________________ X 信号起点(分功能组，根据热控系统来确定，并应经工程各方同意)_____________________________________________________________________________ Y 信号终点(分功能组，根据热控系统来确定，并应经工程各方同意)_____________________________________________________________________________ Z 门信号(分功能组，根据热控系统来确定，并应经工程各方同意)_____________________________________________________________________________。

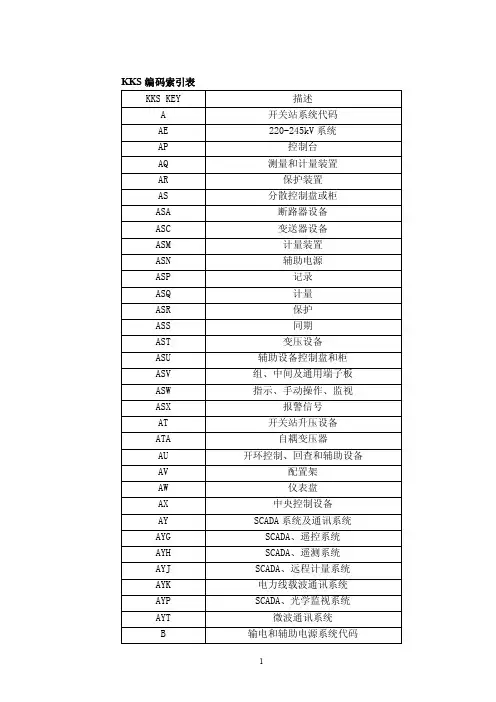

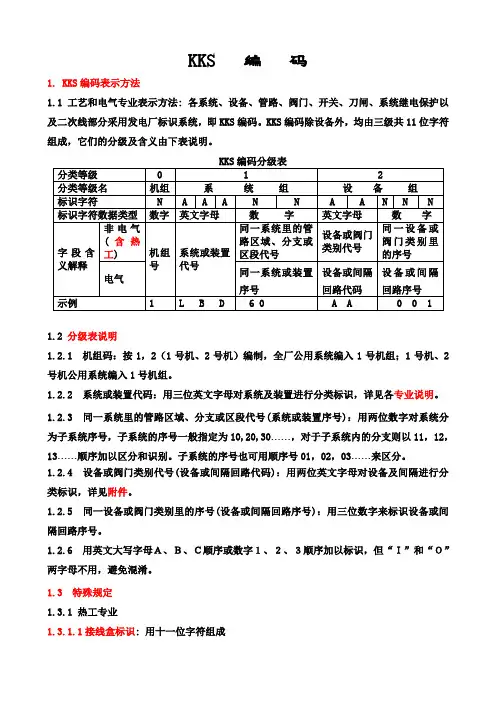

KKS 编码1. KKS编码表示方法1.1 工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统，即KKS编码。
KKS编码除设备外，均由三级共11位字符组成，它们的分级及含义由下表说明。
1.2 分级表说明1.2.1 机组码：按1，2（1号机、2号机）编制，全厂公用系统编入1号机组；1号机、2号机公用系统编入1号机组。
1.2.2 系统或装置代码：用三位英文字母对系统及装置进行分类标识，详见各专业说明。
1.2.3 同一系统里的管路区域、分支或区段代号(系统或装置序号)：用两位数字对系统分为子系统序号，子系统的序号一般指定为10,20,30……，对于子系统内的分支则以11，12，13……顺序加以区分和识别。
子系统的序号也可用顺序号01，02，03……来区分。
1.2.4 设备或阀门类别代号(设备或间隔回路代码)：用两位英文字母对设备及间隔进行分类标识，详见附件。
1.2.5 同一设备或阀门类别里的序号(设备或间隔回路序号)：用三位数字来标识设备或间隔回路序号。
1.2.6 用英文大写字母Ａ、Ｂ、Ｃ顺序或数字１、２、３顺序加以标识，但“Ｉ”和“Ｏ”两字母不用，避免混淆。
1.3 特殊规定1.3.1 热工专业1.3.1.1接线盒标识: 用十一位字符组成1.3.1.2 电缆清册: 由10位数字或字母构成组成1.3.1.2.1 第一位表示机组及公用设备号机组标识，单元机组用1、2表示，公用设备用1表示。
1.3.1.2.2 第二位表示本专业代号，用C表示1.3.1.2.3 第三至六位表示电缆所在卷册号，用数字表示1.3.1.2.4 第七位表示电缆分类其中 1 ─动力电缆(交流380V)、电源电缆（交直流220V）2 ─控制电缆（开关量信号）3 ─信号电缆（模拟量信号）4 ─补偿电缆5 ─通讯电缆6 ─专用电缆、预制电缆1.3.1.2.5 第八至第九位表示电缆所在图号，用两位数字01-99表示(如图纸张数超过100张，用三位上数表示)1.3.1.2.6 第十（至十一）位表示电缆编号，当用于CWD时，用一位英文字母表示（其中I，O，C不用）；当用于端子排的图纸时，用两位数字表示。

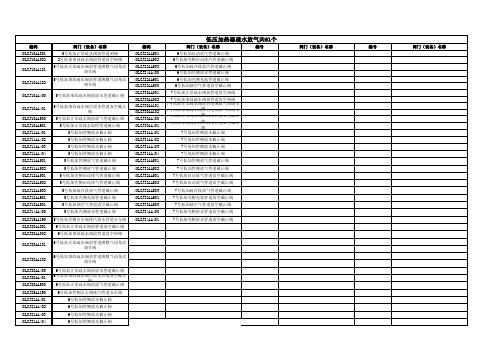

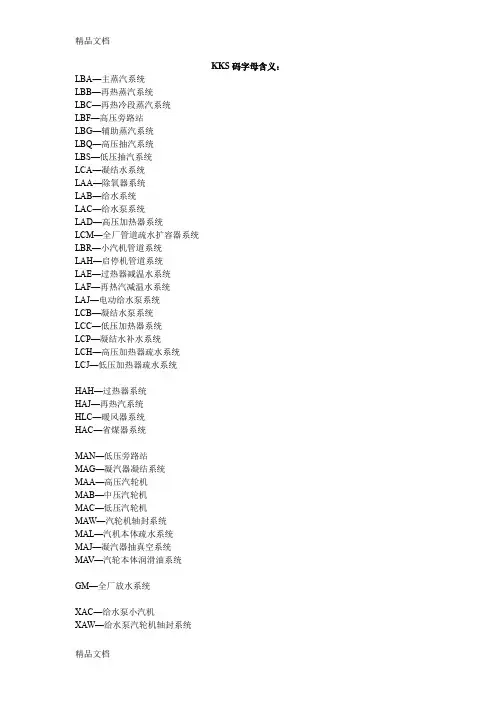

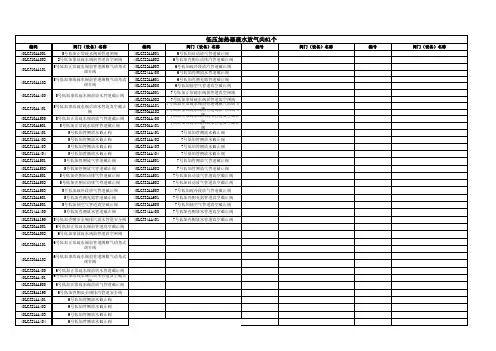

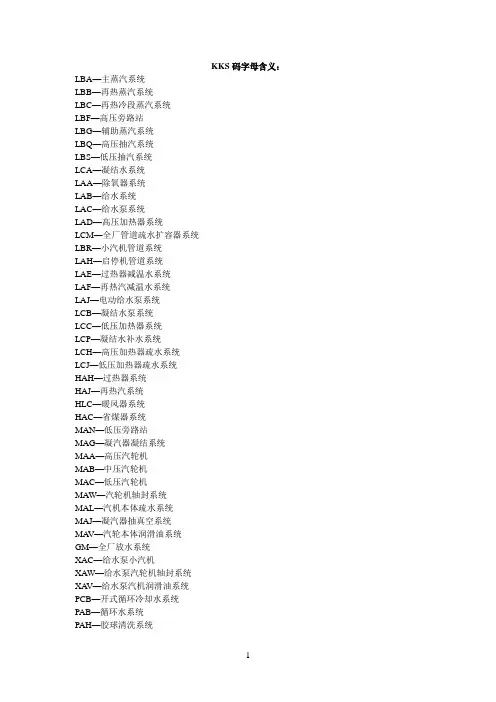

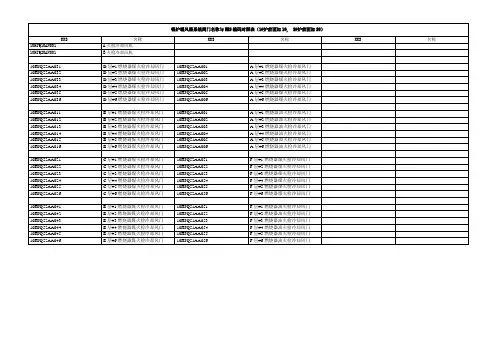

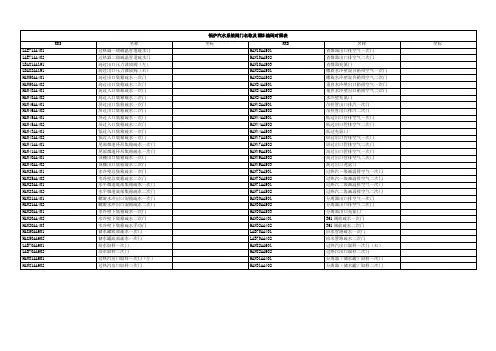

KKS码字母含义：LBA—主蒸汽系统LBB—再热蒸汽系统LBC—再热冷段蒸汽系统LBF—高压旁路站LBG—辅助蒸汽系统LBQ—高压抽汽系统LBS—低压抽汽系统LCA—凝结水系统LAA—除氧器系统LAB—给水系统LAC—给水泵系统LAD—高压加热器系统LCM—全厂管道疏水扩容器系统LBR—小汽机管道系统LAH—启停机管道系统LAE—过热器减温水系统LAF—再热汽减温水系统LAJ—电动给水泵系统LCB—凝结水泵系统LCC—低压加热器系统LCP—凝结水补水系统LCH—高压加热器疏水系统LCJ—低压加热器疏水系统HAH—过热器系统HAJ—再热汽系统HLC—暖风器系统HAC—省煤器系统MAN—低压旁路站MAG—凝汽器凝结系统MAA—高压汽轮机MAB—中压汽轮机MAC—低压汽轮机MAW—汽轮机轴封系统MAL—汽机本体疏水系统MAJ—凝汽器抽真空系统MA V—汽轮本体润滑油系统GM—全厂放水系统XAC—给水泵小汽机XAW—给水泵汽轮机轴封系统XA V—给水泵汽机润滑油系统PCB—开式循环冷却水系统PAB—循环水系统PAH—胶球清洗系统PGB—闭式冷却水系统4. KKS编制对照表4.1 工艺系统4.1.1 系统组系统代号：用三位英文字母对系统及装置进行分类标识。
4.1.2分支、区段：4.1.3 设备组: 用五位字符标识某一设备或阀门。
设备组分两段，第一段为设备或阀门类别代号，第二段为设备或阀门序号。
4.1.3.1设备或阀门类别代号：用两位英文字母对设备或阀门类别进行分类标识，详见表。
4.1.3.2设备或阀门序号：对阀门来说，因其两位字符段编码为AA，故对不同的阀门种类用三位数字段来分类，详见表2-3。
用三位阿拉伯数字来标识设备或阀门序号。
对同类设备而言，其编号可为001，002，003…。
4.2 热工专业常用标识符号索引4.2.1 工艺系统功能组代码: 工艺系统功能组标识第一位是对专业的划分，热工自动化专业标识为C 。
