电厂KKS编码培训教程目录•KKS编码概述•KKS编码规则与标准•电厂设备KKS编码方法•电厂系统KKS编码方法•KKS编码在电厂中应用实践•KKS编码培训总结与展望01KKS编码概述KKS编码定义与作用定义KKS编码是一种电厂设备标识系统，用于对电厂中的设备、系统、建筑物等进行统一、标准的命名和编码。
作用KKS编码能够提高电厂设备管理的效率，降低设备维护成本，同时方便不同专业人员之间的交流与合作。
起源发展标准化KKS编码发展历程KKS编码起源于德国，最初是为了满足核电站设备管理的需要而开发的。
随着电力工业的发展，KKS编码逐渐在全球范围内得到推广和应用，并不断进行完善和改进。
为了促进国际间的交流与合作，国际电工委员会（IEC）制定了KKS编码的国际标准，推动了KKS编码的标准化进程。
01020304设备管理安全管理信息化管理国际交流KKS 编码在电厂中应用意义KKS 编码为电厂设备管理提供了统一的标准和规范，方便设备的采购、安装、调试、运行和维护。
通过KKS 编码，可以迅速准确地定位设备位置，提高电厂安全管理的效率和水平。
采用国际标准的KKS 编码，有利于电厂在国际间的交流与合作，提升电厂的国际竞争力。
KKS 编码可以与电厂信息化管理系统相结合，实现设备信息的自动化管理和共享，提高管理效率。
02KKS编码规则与标准唯一性每个电厂设备或系统都应具有唯一的KKS 编码，以确保标识的唯一性和准确性。
层次性KKS 编码采用层次化结构，通过不同层级的代码表示设备或系统的不同属性或特征。
可读性KKS 编码应易于理解和识别，方便工作人员进行设备管理和维护。
标识规则03020103避免使用特殊字符在KKS 编码中，应避免使用特殊字符，以免对编码的识别和使用造成困扰。
01字母数字组合KKS 编码采用字母数字组合方式，其中字母表示设备或系统的类别，数字表示具体的设备或系统编号。
02缩写与全称在KKS 编码中，可以使用缩写或全称来表示设备或系统的名称，但应确保缩写或全称的一致性和准确性。
什么是KKS编码？KKS电厂标识系统起源于德国。
专门的组织于1970开始组织编写，并于1978年正式发布第一版，以后几年历经修改和充实，现在的最新版本为第四版2000年修订本。
KKS标识系统是根据任务、类型和位置来标识任何类型电厂中的各个装置，装置的各个部分以及各个设备。
具有四个分解层次和固定字母数字字符的分层结构格式，各层次都是以工艺相关代码为依据。
它采用下列三种类型标识的统一代码格式，按工程规范的专门规则分别进行标识：工艺（过程）相关标识（PROCESS-RELATED CODE）、安装地点标识（POINT OF INSTALLATION CODE）、位置标识（LOCATION CODE）。
遵循下列标准：DIN——德国工业标准；IEC——国际电工技术协会；ISO——国际标准化组织。
KKS编码在欧洲的电力工业的应用已经非常的普遍和成熟，甚至直接应用于控制系统的程序中，我国也有许多电厂选用了KKS编码作为自己的设备编码。
KKS编码是强规则的编码规则，它的每一位编码的含义和取值，都有严格的规定。
是作为编码标准的优良品种。
KKS编码系统规范一、系统概述发电厂有成千上万台各种设备，为了确保发电厂生产过程的安全、经济和可靠，设备管理工作十分重要，设备管理工作包括以下主要内容：采购、监造、安装、运行维护、检修、退役。
在设备管理过程中涉及大量的技术数据、资料、图纸和档案，现代化的设备管理必须借助于计算机，显然，上述技术数据及文件录入计算机需要有一种公用的语言，这种公用语言应具有易于计算机处理、能提供足够的信息且不应含有某一特定语种文法翻译因素。
此外，由于不同发电厂的工艺有别，设备和系统命名也不相同，这使得电力系统及其电厂之间在生产管理和系统联络上产生一连串的问题，尤其是随着电厂规模不断发展，设备自动化程度不断提高，管理工作日趋复杂化和现代化，这就要求有一套统一的设备和系统编码，来满足统一管理及实施计算机管理的要求。
kks编码规则-概述说明以及解释1.引言1.1 概述概述KKS编码规则是一种用于标识和命名工业系统中的设备和测量点的编码规则。
它是德国工程技术标准化协会（VDI）制定的一种行业标准，已被广泛应用于能源、化工、石油、矿业等领域的工业自动化系统中。
KKS 编码规则的目的是为了方便系统工程师对工业设备进行管理、维护和监控。
KKS编码规则由一系列字符组成，用于唯一标识每一个设备和测量点。
这些字符包括字母、数字和特殊符号，按照一定的规则组合。
通过KKS编码，我们可以准确地找到某个设备或测量点在系统中的位置，以及相关的技术参数和运行状态。
KKS编码规则的应用非常广泛。
它可以应用于各种类型的工业设备，包括发电机组、锅炉、泵站、阀门、传感器等。
通过KKS编码，系统工程师可以轻松地对这些设备进行分类、管理和维护。
同时，KKS编码也可以用于数据采集和监控系统，帮助工程师实时地了解系统的运行状态，从而及时做出反应。
总结起来，KKS编码规则是工业自动化领域中非常重要的一个组成部分。
它能够提供准确、统一的设备和测量点标识，方便系统工程师对设备进行管理和维护。
随着工业自动化技术的不断发展，我们有理由相信KKS 编码规则将会在未来得到更广泛的应用。
1.2 文章结构文章结构部分是文章大纲中的一个重要组成部分，它主要用于介绍整篇文章的组织结构和内容安排。
在本篇文章中，文章的结构主要分为三部分：引言、正文和结论。
每个部分都有各自的目的和内容要点。
引言部分作为文章的开端，主要用于引发读者的兴趣，简要介绍kks 编码规则的背景和重要性，并概括性地阐述文章的目的。
正文部分是文章的主体部分，包括kks编码规则的定义和应用。
2.1节中，将详细说明kks编码规则的定义，包括其命名规范、组成部分以及使用方式等内容。
2.2节则着重介绍kks编码规则的应用范围和实际应用案例，以便读者更好地理解和掌握该编码规则。
结论部分是文章的收尾，主要对kks编码规则的重要性进行总结和回顾，并展望未来对该规则的发展和应用前景。

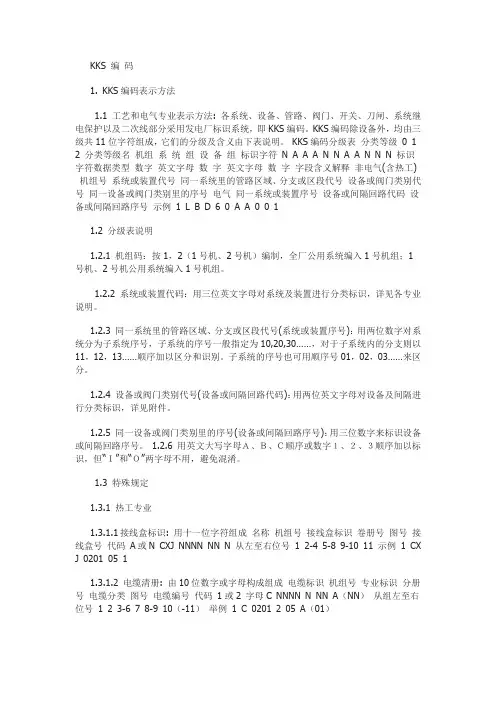

KKS 编码1. KKS编码表示方法1.1 工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统，即KKS编码。
KKS编码除设备外，均由三级共11位字符组成，它们的分级及含义由下表说明。
KKS编码分级表分类等级0 1 2 分类等级名机组系统组设备组标识字符N A A A N N A A N N N 标识字符数据类型数字英文字母数字英文字母数字字段含义解释非电气(含热工)机组号系统或装置代号同一系统里的管路区域、分支或区段代号设备或阀门类别代号同一设备或阀门类别里的序号电气同一系统或装置序号设备或间隔回路代码设备或间隔回路序号示例1 L B D 6 0 A A 0 0 11.2 分级表说明1.2.1 机组码：按1，2（1号机、2号机）编制，全厂公用系统编入1号机组；1号机、2号机公用系统编入1号机组。
1.2.2 系统或装置代码：用三位英文字母对系统及装置进行分类标识，详见各专业说明。
1.2.3 同一系统里的管路区域、分支或区段代号(系统或装置序号)：用两位数字对系统分为子系统序号，子系统的序号一般指定为10,20,30……，对于子系统内的分支则以11，12，13……顺序加以区分和识别。
子系统的序号也可用顺序号01，02，03……来区分。
1.2.4 设备或阀门类别代号(设备或间隔回路代码)：用两位英文字母对设备及间隔进行分类标识，详见附件。
1.2.5 同一设备或阀门类别里的序号(设备或间隔回路序号)：用三位数字来标识设备或间隔回路序号。
1.2.6 用英文大写字母Ａ、Ｂ、Ｃ顺序或数字１、２、３顺序加以标识，但“Ｉ”和“Ｏ”两字母不用，避免混淆。
1.3 特殊规定1.3.1 热工专业1.3.1.1接线盒标识: 用十一位字符组成名称机组号接线盒标识卷册号图号接线盒号代码A或N CXJ NNNN NN N 从左至右位号 1 2-4 5-8 9-10 11 示例 1 CX J 0201 05 11.3.1.2 电缆清册: 由10位数字或字母构成组成电缆标识机组号专业标识分册号电缆分类图号电缆编号代码1或2 字母C NNNN N NN A（NN）从组左至右位号1 2 3-6 7 8-9 10（-11）举例 1 C 0201 2 05 A（01）1.3.1.2.1 第一位表示机组及公用设备号机组标识，单元机组用1、2表示，公用设备用1表示。
电厂KKS编码培训教程一、引言电厂作为现代工业的重要基础设施，其设备的分类、命名和编码对于电厂的管理、运行和维护具有重要意义。
KKS编码作为一种广泛应用于电厂的设备编码体系，为电厂设备的管理提供了统一的标准。
本教程旨在介绍KKS编码的基本概念、编码规则及应用方法，帮助读者更好地理解和应用KKS编码。
二、KKS编码概述1.KKS编码的定义KKS编码（Kraftwerk-Kennzeichnungssystem，即电厂标识系统）是一种用于电厂设备分类、命名和编码的系统。
它起源于德国，并在全球范围内得到广泛应用。
KKS编码以设备的物理和功能特性为基础，通过对设备进行分类和命名，实现设备标识的标准化。
2.KKS编码的组成KKS编码由多个部分组成，主要包括系统码、设备码和位置码。
系统码用于表示电厂的各个系统，如汽轮机系统、锅炉系统等；设备码用于表示设备的功能和类型，如泵、阀门等；位置码用于表示设备在电厂中的位置，如楼层、房间等。
通过这些编码的组合，可以实现对电厂设备的唯一标识。
三、KKS编码规则及应用1.KKS编码规则（1）编码结构：KKS编码采用层次化结构，由多个层级组成，每个层级代表设备的不同属性。
层级之间通过“.”进行分隔。
（2）编码长度：KKS编码的长度一般不超过20位，包括系统码、设备码和位置码。
（3）编码格式：KKS编码采用字母、数字和特殊字符的组合，其中字母表示设备的功能和类型，数字表示设备的编号，特殊字符用于分隔不同的层级。
2.KKS编码应用（1）设备管理：通过KKS编码，可以实现对电厂设备的统一管理和查询，方便设备的运行和维护。
（2）设备采购：在设备采购过程中，KKS编码可以作为设备的技术规范，确保采购的设备符合电厂的要求。
（3）设备安装：KKS编码可以指导设备的安装和调试，确保设备按照设计要求进行安装。
（4）设备维护：通过KKS编码，可以实现对设备的定期维护和检修，提高设备的运行效率和使用寿命。
什么是KKS,KKS编码发展概述发布时间：2007-12-24 阅读：28次1.1什么是KKS，KKS编码发展概述KKS是德语中电厂标识系统（Kraftwerk-KennzeichenSystem）的缩写。
电厂标识（KKS）编码系统初期版本于上世纪70年代由德国技术委员会（VGB）发表。
随着电厂规模的不断增大、电力设备的日益复杂、设备部件的日趋增多和电力管理水平的不断提高，德国技术委员会先后五次改进定义了电厂标识（KKS）编码的功能索引和专业应用，先后共出版了四个电厂标识（KKS）编码系统的版本（1978、1983、1988、1995版本）。
现在执行的最新版本为第四版修订本。
1.2 KKS编码作用，KKS编码未来数字化电厂的基础！KKS编码是用数字或字符，按照一定的规则，通过科学合理的排列、组合，来全面描述（标识）电厂各类系统、设备、元件、建(构)筑物的特征，从而构成了描述电厂状况的基础数据集，以便于对电厂进行管理。
KKS编码被广泛用于电厂的规划设计、工程建设和经营管理过程之中；它拥有足够的容量且可扩充，能够标识不同类型电厂所有的设备；KKS编码的逻辑结构和组成体系层次分明，代码简单明了，能够不依赖于计算机程序语言而独立存在。
这些特点使它适合作为基础数据供计算机处理，为电厂信息系统（如MIS、ERP、EAM、SIS）的建设提供了强有力的数据支撑，为企业进行设备管理、资产管理、成本核算、计划统计和预决算管理提供良好的基础数据平台。
另外，KKS编码可以与其它编码混合使用，比如文档编码、备品备件编码等，这对于电厂管理功能的集成具有重要价值。
也为产业集团内部、产业集团之间、国内和国际交流提供了方便。
KKS 编码是目前国际上应用成功的一种电厂标识方案， KKS编码是未来数字化电厂的基础！南京木田电力科技有限公司专业研究开发KKS编码开发，拥有一批高素质的研发、管理、工程、营销人才。
主要从事电力技术、信息技术、自动化控制、硬件网络等领域的工程，并且承接电力发电侧数字化电厂的各种基础信息工程（如KKS编码、物资编码、档案资料管理编码、成本编码、ERP软件实施咨询等）。
K0106工程施工图设计阶段热控部分第0 1卷第0 6册仪表与控制部分KKS编制说明西北电力设计院2008年09月西安批准：审核：校核：编制：目录1 概述 (1)2本专业使用标识的图纸范围 (1)3 图例说明 (2)4 标识规定 (6)5 常用标识符号索引 (14)1 概述为了加强电厂中各类设备的管理，以满足机组正常运行和设备检修的要求，参照西北电力设计院《电厂标识系统编码规定实施细则》ES-T-02GD-3001，编制出适合于本工程热控专业的相关标识规则，供设计中使用。
2本专业使用标识的图纸范围2.1 仪表与控制系统图对系统图中以下设备进行标识编号：2.1.1一次测量元件2.1.2二次仪表2.1.3就地仪表2.1.4 ON-OFF气动门、电动门及气动电动调节门（由工艺专业负责编码）2.1.5删除2.1.6 电动机（由工艺专业负责编码）2.1.7 其他仪表控制设备2.2 布置图对以下图纸控制设备进行编号标识：2.2.1集中控制室及电子设备间平面布置图(对辅助车间控制室可参考执行)，主要标识如下内容：控制室内布置的所有控制盘、台、柜、LCD操作员站、打印机电子设备间布置的所有控制盘、台、柜工程师室布置的所有控制设备SIS及运行分析室布置的所有控制设备2.2.2控制盘、台、柜正面布置图，主要标识控制盘、台、柜正面布置的仪表和控制设备2.2.3热控就地设备布置图，主要标识就地控制盘、箱、柜等2.3控制接线图，主要标识控制设备、一次测量元件、控制盘、箱、柜、配电箱、接线盒、电缆等2.4电缆清册2.5仪表导管和阀门清册2.6热控设备清册2.7I/O清册3 图例说明3.1仪表标识3.1.1图例及说明仪表图例符号采用椭圆形符号，分上下两部分，上部分为功能代码，下部分为仪表编号。
功能代码左侧为仪表分类，右侧为控制系统功能组代码；仪表编号左侧为工艺系统功能代码，右侧为仪表控制设备代码标识。
工艺系统功能代码是由工艺专业标注在系统图中某一区域（如管道）的编号；仪表控制设备代码是在此区域仪表设备的编号。
如：仪表功能代码（分类）控制系统功能组代码椭圆形符号尺寸为宽24mm，高8mm。
对某一设备上测点集中且数量多（如壁温、线圈温度、发电机本体温度等）的成组测量，可用一个适当加长的椭圆形符号。
3.1.1.1 对于就地仪表，功能代码与仪表编号之间不带横线。
3.1.1.2 对于安装在控制室内盘、台、柜上的仪表，功能代码与仪表编号之间划一横线。
3.1.1.3 对于就地盘仪表，功能代码与仪表编号之间划两条横线。
3.1.1.4凡随设备带仪表在椭圆形符号左上角用*表示，当设备厂商有仪表编码时，在*后面标注出设备厂商仪表编码。
3.1.1.5 对于开关量仪表，在椭圆形符号右上角标注H，HH，右下角标注L，LL等表示所代表的开关量性质。
3.1.1.6特殊仪表如分析仪表、机械量测量仪表等，要在椭圆形符号左下角用特殊检测变量字母代码标明变量类型，特殊检测变量字母代码见5.4.2。
3.1.1.7当仪表一次测量部分与信号变送器部分分别设置时，应采用两个仪表图例符号进行上下或左右叠加的方式分别表示一次测量部分与信号变送器部分。
例如：或3.1.2 仪表分类代码及功能组代码仪表功能代码左半部分是仪表分类代码，在图纸上的椭圆型符号上半部分用TE（远传测温元件）、PS（压力开关）、 FT （流量变送器）等功能代码来区分，详见5.4节。
仪表功能代码右半部分为仪表所属控制系统的功能组代码，当控制系统为分散控制系统（DCS）中的模拟量控制系统（MCS）、顺序控制系统（SCS）及锅炉炉膛安全监控系统（FSSS）时，仪表功能代码中控制系统功能组代码内容详见K0103及K0104分册相关图纸。
当控制系统为分散控制系统（DCS）中的数据采集系统（DAS）、汽机数字电液调节控制系统(DEH)、汽机紧急跳闸系统（ETS）、汽机安全检测系统(TSI)等时，仪表功能代码中右半部分的控制系统功能组代码直接用DAS、DEH、ETS、TSI等表示。
当控制系统为主辅机厂家配供的其它盘柜时，仪表功能代码中控制系统功能组代码直接用这些盘柜的编码表示，编码原则详见5.2.4节。
当信号首先进入就地控制柜后再进入分散控制系统（DCS）时，则仪表功能代码中控制系统功能组代码用该信号首先进入的就地控制柜的标识编码表示，并在本系统图上增加如下表格对信号量进行详细说明。
3.1.3 工艺系统功能组代码及仪表控制设备代码出现在设备清册中完整的的一次测量元件编号为上述椭圆形符号下半部分的编号，即工艺系统功能组代码及仪表控制设备组代码；其中工艺系统功能组代码是由机务、化水、供水、暖通等工艺专业标注在系统图中某一区域如管道的编号；仪表控制设备组代码是在此区域仪表设备的编号。
3.2 电机、阀门等受控设备控制标识3.2.1图例及说明受控设备控制标识由两部分构成，表示形式为矩形，矩形内设有上、下两部分，上部分为功能代码，下部分为设备代码。
功能代码左侧为设备分类，右侧为控制系统功能组代码。
上、下两部分之间是一条横线。
如：设备分类控制系统功能组代码设备代码矩形尺寸为宽24mm，高8mm。
3.2.2 受控设备编码功能代码中的设备分类码与工艺专业相同，例如：阀门、挡板用AA表示，泵用AP表示，风机用AN表示，加热器用AH表示，偶合器用AU表示等。
功能代码中的控制系统功能组代码编制原则与仪表的编制原则相同。
受控设备的设备代码由工艺专业负责编制的，热控专业直接采用。
当控制系统为主辅机厂家配供的其它盘柜时，设备功能代码中控制系统功能组代码直接用这些盘柜的编码表示，编码原则见5.2.4节。
当受控设备配供就地控制柜并在分散控制系统（DCS）进行控制时，则受控设备功能代码中控制系统功能组代码用该就地控制柜标识编码表示，并在本系统图上增加如下表格进行详细说明。
当受控设备在分散控制系统（DCS）的两个以上控制系统进行控制时（例如，带有快开快关功能的调节阀），则受控设备功能代码中控制系统功能组代码表示为该受控设备的主要控制系统的功能组代码（例如，调节阀的MCS控制功能），在受控设备图例矩形符号的上方标注出该受控设备的其它控制系统的功能组代码（例如，调节阀的快开快关在SCS中的控制功能）。
3.3其它标识当控制室盘台上安装有报警窗、按钮、火焰电视和显示仪表时，应在一次仪表和受控设备附近采用控制室盘台仪表图形符号进行标识。
如：仪表功能代码（分类）控制系统功能组代码工艺系统功能代码仪表控制设备代码仪表功能代码中的仪表分类规定为：报警窗采用AN表示，按钮采用PB表示，火焰电视采用TV表示，显示仪表采用PI、TI、EI（功率、频率表）等表示。
仪表功能代码中的控制系统功能组代码采用控制室辅盘台的编码表示。
仪表编号中的工艺系统功能代码及仪表控制设备代码与一次仪表和设备的编码相同。
3.4在仪表与控制系统图上不表示仪表阀门，也不标注仪表阀门编号，但在仪表阀门订货清册中仪表阀门编号则按4.7条设计。
3.5 图例用于控制室盘台仪表用于就地盘箱柜仪表用于就地仪表用于工艺管道阀门、电机流量孔板流量喷嘴文丘里流量装置机翼测风装置质量流量计电磁流量计皮托管，测速管4 标识规定4.1 热工仪表控制系统图4.1.1 在热工仪表控制系统图中，仪表标识编号一般采用两级，由12位数字和字母构成，如下所示：（1）第零级为机组级，分类层次为0，即单元机组及公用装置，本工程单元机组号#1机组用1表示，#2机组用2表示，公用系统用J表示。
（2）第一级为工艺系统功能组，分类层次为1，采用六位字符，即前缀+AAANN标识，前缀本工程为0。
（3）第二级为仪表与控制设备组，分类层次为2，采用五位字符AANNN标识。
AA为英文字母表示，表示一次元件或仪表设备组分类代码，详见本说明5.3.2。
NNN为数字表示，表示仪控设备编号（4）标识系统模式（A代表英文字母一般I、C及O不用，N代表阿拉伯数字）分类层次0 1 2名称机组级工艺系统功能组代码设备组代码代码G F0F1F2F3F N A1A2A N代码N或A N AAA NN AA NNN4.1.2 删除4.1.3 删除4.1.4当差压测量两端由不同系统取样时，按以下原则标识：（1）按主要系统或设备编码（2）无法分清主次时，可任取一侧系统编码4.1.5分析仪表标识当用于分析量测量时，因其种类繁多，为便于区别，在椭圆形符号外的右上方标注字母代号，具体见5.4.2。
4.1.6删除4.1.7删除4.1.8双支热电偶及热电阻、过程开关一般在仪表与控制系统图上不表示出其备用支（或接点）的标识符号，如设计中使用了备用支（或接点）则在其标识后用A，B区分。
4.1.9对于多电动头的烟风门档板执行机构的编号在机务编号后加A，B，C等区分。
4.1.10 工艺系统设备标识补充部分厂供设备及系统工艺专业（主要是机务）不出系统图，而热控专业必须做仪表与控制系统图，属于这部分的设备参照工艺专业标注方式做如下规定：（1）对于主要辅机，如给煤机、三大风机、电动机等本体测点采用二级标识，一级标识取机务专业所编的系统标识，其二级标识按本专业规定执行。
如二次风机A机务标识为1HLB10AN001，则其本体温度测点标识为1HLB10CTXXX。
（2）如机务专业对主要辅机没有编号，则本专业辅机本体测点标识中一级标识取靠近辅机管道或进入辅机的主要管道的系统标识。
（3）对厂供设备系统图中参与控制的风机、泵、电加热器按以下原则编号风机、泵：机组号+前缀+工艺系统代码（见下表）+AP001-999电加热器：机组号+前缀+工艺系统代码（见下表）+AH001-999（4）对厂供设备系统参照工艺专业编制原则，做如下规定：注：上述编号如果工艺专业有，则以工艺专业编号为准，如相应主体设备工艺专业有编号，则一级标识中的英文字母应与工艺系统功能码中的英文字母一致。
（5）对于随设备供货的电动门、调节阀等需要控制而工艺专业不编号时，该类阀门采用三级标识。
其零级为机组级，用1位阿拉伯数字表示：1#机组用1表示，2#机组用2表示，1#机组、2#机组的公用系统编用J表示；一级标识与工艺专业的工艺系统功能代码一致；其二级标识按AA901-999编号。
4.2布置图4.2.1单元控制室及电子设备间平面布置图（1）对控制室和电子设备间及工程师室内的盘、台、柜等，在设备表中采用两级标识。
其零级为机组级，用一位阿拉伯数字表示：1#机组用1表示，2#机组用2表示，1#机组、2#机组的公用系统J表示；一级标识用六位字符0AAANN表示，其中AAA为英文字母表示盘、台、柜等功能代码，NN为阿拉伯数字表示盘、台、柜等编号。
（2）对安装地点及位置不做标识。
4.2.2控制盘、台、柜正面布置图（1）对控制盘、台、柜正面布置图中的热控设备（二次仪表、控制设备等）及设备表，采用二级标识（2）图中热控设备（二次仪表、控制设备等）及设备表应与仪表与控制系统图中的标识一致4.2.3 热控就地设备布置图热控就地设备布置图中的热控设备用两级标识。
