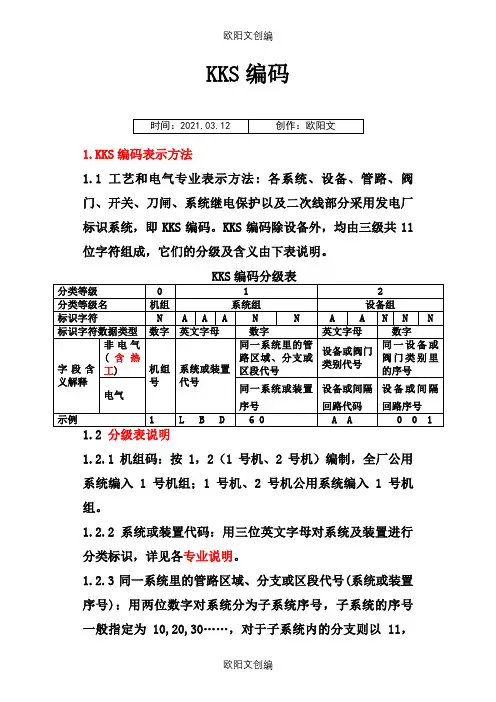

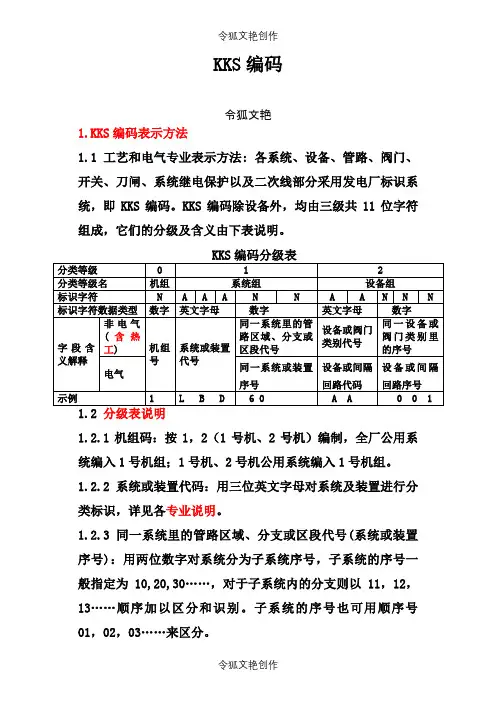

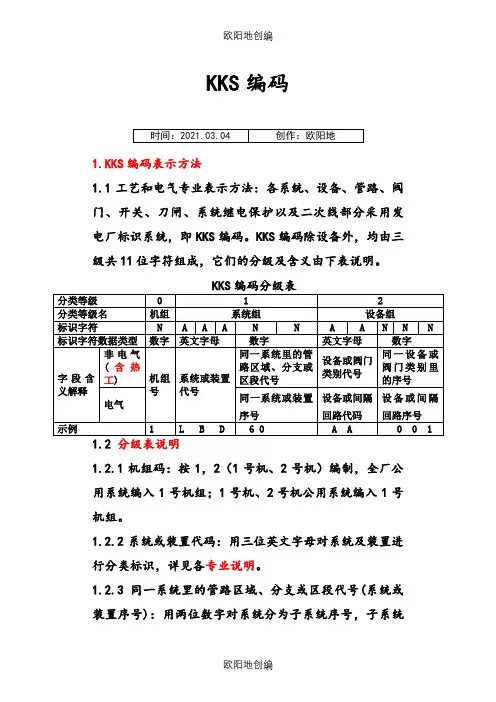

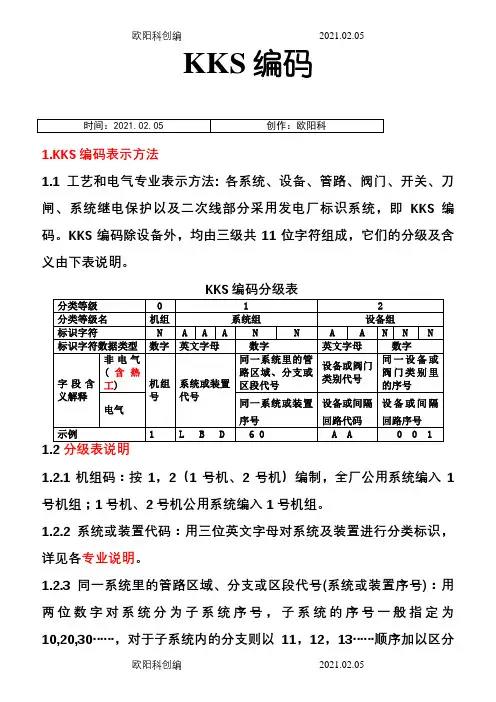

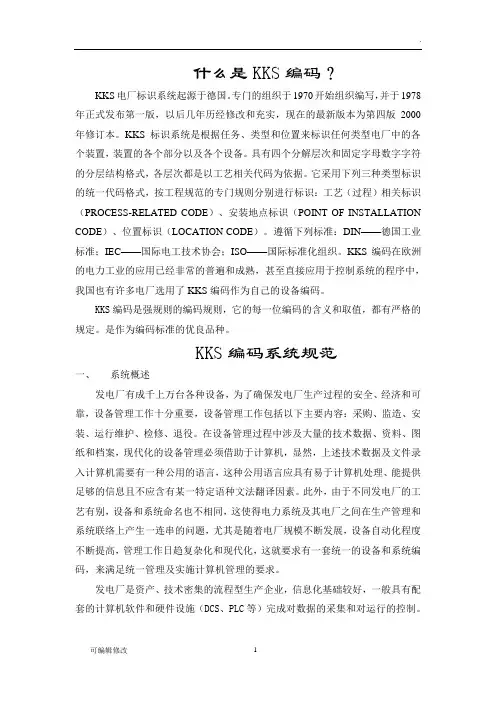

KKS 编码1. KKS编码表示方法1.1 工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统，即KKS编码。
KKS编码除设备外，均由三级共11位字符组成，它们的分级及含义由下表说明。
1.2.1 机组码：按1，2（1号机、2号机）编制，全厂公用系统编入1号机组；1号机、2号机公用系统编入1号机组。
1.2.2 系统或装置代码：用三位英文字母对系统及装置进行分类标识，详见各专业说明。
1.2.3 同一系统里的管路区域、分支或区段代号(系统或装置序号)：用两位数字对系统分为子系统序号，子系统的序号一般指定为10,20,30……，对于子系统内的分支则以11，12，13……顺序加以区分和识别。
子系统的序号也可用顺序号01，02，03……来区分。
1.2.4 设备或阀门类别代号(设备或间隔回路代码)：用两位英文字母对设备及间隔进行分类标识，详见附件。
1.2.5 同一设备或阀门类别里的序号(设备或间隔回路序号)：用三位数字来标识设备或间隔回路序号。
1.2.6 用英文大写字母Ａ、Ｂ、Ｃ顺序或数字１、２、３顺序加以标识，但“Ｉ”和“Ｏ”两字母不用，避免混淆。
1.3 特殊规定1.3.1 热工专业: 用十一位字符组成: 由10位数字或字母构成组成卷册号，用数字表示其中 1 ─动力电缆(交流380V)、电源电缆（交直流220V）2 ─控制电缆（开关量信号）3 ─信号电缆（模拟量信号）4 ─补偿电缆5 ─通讯电缆6 ─专用电缆、预制电缆(如图纸张数超过100张，用三位上数表示)2 KKS编码使用范围2.1 设备、阀门和特殊附件。
2.2 仪表与控制系统图:2.2.1 一次测量元件2.2.2 二次仪表2.2.3 就地仪表2.2.4 ON-OFF气动门、气动逆止阀、气动调节阀的电磁阀2.2.5 其他仪表控制设备2.3 热控布置图:2.3.1 单元机组集中控制室及电子设备间平面布置图(对辅助车间控制室可参考执行)，主要标识如下内容：●控制室内布置的所有控制盘、台、柜、CRT操作员站、打印机●电子设备间布置的所有控制盘、台、柜●工程师室布置的所有控制设备2.3.2 热控控制盘、台、柜正面布置图，主要标识控制盘、台、柜正面布置的所有仪表和控制设备。
2.3.3 热控就地设备布置图，主要标识就地控制盘、箱、柜等2.4 热控控制接线图，主要标识控制设备、一次测量元件、控制盘、箱、柜、配电箱、接线盒、电缆等2.5 电缆清册2.6 仪表导管2.7 I/O清册2.8 电气一次、二次、厂用系统及设备。
具体包括以下部分：电气主接线；厂用原理接线；中、低压厂用电配置接线；发电机励磁系统；控制系统；保护配置系统；直流系统；保安电源；UPS；照明系统；通信系统以及各系统中的设备标识编码，编码层到设备。
编码以各系统标识编码索引表为准。
电缆敷设图中以土建结构及建筑专业的位置标识类型为主，厂用二次、主二次控制接线及保护接线图中均不采用KKS编码，但其中的系统图、配置图、布置安装图等需采用KKS编码。
具体各部分编码细则如下：电气主接线的KKS标识系统只标注功能标识，不标注元件号。
发变组部分按机组分别标识，进、出线部分以配电装置间隔分别标识。
2.8.2厂用原理接线；中、低压厂用电配置接线；保安电源等各系统中的设备标识编码。
其中中、低压开关不标注。
厂用电系统图、配置接线图中的开关柜编号、母线段单元编号、电缆编号均采用KKS 标识系统编制。
2.8.3 电气照明、检修、通讯、电缆及其它系统及设备的KKS编码。
具体包括以下部分：照明系统；通信系统；全厂电缆及其它等各系统中的零星设备。
2.8.4 厂内通信系统KKS标识包括三个部分：成套设备、分线设备。
在通信系统图、布置图、电源的配置图中采用KKS 标识进行编制。
2.8.5电气二次线系统及设备，具体包括以下部分：发电机励磁系统；发变组、厂用电源二次线及网络控制系统；保护配置系统；直流系统； UPS系统；二次线各部分安装等各系统中的设备标识编码。
2.8.6 控制、保护、直流及励磁系统中的控制屏（台）、保护屏、信号屏、继电器屏、直流屏、整流器屏等设备均采用KKS 标识进行编制。
系统图、配置图、布置安装图等需采用KKS 编码。
2.8.7 系统保护设备的KKS编码具体包括以下部分：母线保护；线路保护；断路器保护；故障录波器；保护及故障信息管理系统；系统安全自动装置及系统保护专业其它设备。
2.8.8 远动系统编码具体包括以下部分：远动终端屏、专用UPS屏、AGC控制屏、遥信转接屏、电能量计费表屏、电能量处理器屏、网络接口设备屏、AVC控制屏、功角测量装置及远动专业其它设备。
2.8.9 电气程控系统I/O测点有以下几个部分: DCS I/O测点清册、网控I/O测点清册、电除尘I/O测点清册、除灰除渣I/O测点清册、输煤I/O测点清册等部分。
3 系统编码规则3.1工艺系统3.1.1 对于在工艺系统上按流程属串联方式排列的同类设备，编号按介质流向，依次为001，002，003……。
3.1.4 在对设备编号时，为了与人们通常对设备的编号和叫法相一致，其系统组的数字段一般应从01开始，连续编号。
对同一系统组的多个设备，用设备组数字段的顺序号区分。
输煤工艺流程: 带式输煤系统、储煤系统、煤场机械、喷洒水抑尘地面清扫系统、筛碎系统、计量采制煤样系统、除杂物及维修系统3.2 热控专业3.2.1 图例说明: 仪表图例符号采用椭圆形符号，分上下两部分，上部分为功能代码，下部分为仪表编号；仪表编号左侧为工艺系统功能组代码，右侧为仪表控制设备组代码标识。
如：功能代码工艺系统功能组代码仪表控制设备组代码椭圆形符号尺寸为宽25mm，高8mm3.2.1.1 对于就地仪表，功能代码与仪表编号之间不带横线3.2.1.2 对于进入集中控制室内盘、台、柜上的仪表，功能代码与仪表编号之间划一横线3.2.1.3 对于就地盘仪表，功能代码与仪表编号之间划两条横线3.2.1.4 凡随设备带仪表在椭圆形符号左上角用*表示3.2.1.5 热工仪表控制系统图中凡送信号至分散控制系统（DCS）、汽机数字电液调节控制系统（DEH）等独立控制系统的一次元件在椭圆形符号上用虚线联至相应位置。
对于开关量仪表，在椭圆形符号右上角标注H，HH，右下角标注L，LL等表示所代表的开关量性质。
3.2.1.6 功能代码仪表功能代码是仪表类型代码，在图纸上的椭圆型符号上半部分用TE(远传测温元件)、PS（压力开关）、 FT (流量变送器)等功能代码来区分。
完整的的一次测量元件编号为上述椭圆形符号下半部分的编号，即工艺系统功能组代码及仪表控制设备组代码；其中工艺系统功能组代码是由机务、化水、供水、暖通等工艺专业标注在系统图中某一区域如管道的编号；仪表控制设备组代码是在此区域仪表设备的编号。
3.2.1.8 电磁阀(用于ON-OFF气动阀门、气动逆止阀、气动调节阀)标识符号由工艺管道标识和仪表控制专业标识两部分构成，表示形式为矩形，矩形内设有上、下两部分，上部分为工艺管道标识，下部分为仪表控制专业标识。
上、下两部分之间是一条横线如：工艺系统功能组代码标识仪表控制专业标识矩形尺寸为宽12mm，高8mm在仪表与控制系统图上不表示仪表阀门，也不标注仪表阀门编号，但在仪表阀门清册中仪表阀门编号则按KKS标识设计。
3.2.1.9 流量测量装置在仪表与控制系统图上按制图标准表示，其KKS标识按本规则规定，表示形式为椭圆形，其标识原则上由工艺专业负责。
凡直接安装在管道上的电动门、气动门、电动及气动调节门、电磁阀由工艺专业编号，在仪表与控制系统图上的标注与工艺专业编号统一，表示形式为矩形其上部分为工艺管道标识，下部分为阀门标识，矩形尺寸为宽12mm，高8mm。
3.2.1.10 图例用于控制室盘台仪表用于就地盘箱柜仪表用于就地仪表用于工艺管道阀门、仪表阀门和电磁阀3.2.2 标识规定仪表与控制系统图中有关气动门、调节门及在管道安装的电磁阀由工艺专业编号，热控专业仅对随ON-OFF气动门、气动调节阀、气动逆止门供货的电磁阀进行编号，编号原则如下：将工艺专业阀门编号中的AA改为AS，当随阀门配有两个电磁阀时，用O， C分别表示开、关电磁阀。
例如：ASNNNO，ASNNNC分别表示开、关电磁阀…表示。
●对于主要辅机，如磨煤机、给煤机、三大风机、电动机等本体测点采用二级KKS标识，一级标识取机务专业所编的系统标识，其二级标识按本专业规定执行。
如磨煤机A机务标识为1HFC10AD001，则其本体温度测点标识为1HFC10ACTXXX。
●如机务专业对主要辅机没有编号，则本专业辅机本体测点标识中一级标识取靠近辅机管道或进入辅机的主要管道的系统标识。
●对厂供设备系统图中参与控制的风机、泵、电加热器按以下原则编号:风机、泵：机组号+工艺系统代码（见下表）+AP001-999电加热器：机组号+工艺系统代码（见下表）+AH001-999●油枪由机务按设备编号，点火枪由热控专业编号，所取工艺系统标识仍按机务标识但编号应与油枪区分即1HHA12、22、32，设备级编号仍用BN001-004。
●对于锅炉厂、汽机厂等随设备供电动门、调节门需要控制而机务不编号，该类门标识系统功能码与机务阀门编号原则一致。
●对控制盘、台、柜正面布置图中的热控设备（二次仪表、控制设备等）及设备表，采用二级标识●图中热控设备（二次仪表、控制设备等）及设备表应与仪表与控制系统图中的标识一致热控就地设备布置图中的热控设备用一级标识, 采用五位字符AAANN标识，其中AAA 为英文字母表示就地盘、台、柜等功能代码，NN为阿拉伯数字表示就地盘、台、柜等编号，详见第5节。
仪表阀门编号与仪表编号对应，分别在仪表编号后加H、M、L字母区分高温高压、中温中压、低温低压阀门，如1ERB10CP101仪表的仪表阀门编号用1ERB10CP101H表示，且为高温高压门，每个仪表编一个仪表阀门编号（不区分一次门、二次门、排污门）。
t组成如：仪表编号为1ERB10CF101，则导管编号为1ERB10CF101t。
对于仪表附件如防堵取样装置、隔离容器、管接头等不采用KKS标识。
●对仪表与控制设备的一次测量元件、变送器、就地仪表、执行机构等热控设备采用两级标识，其编号应与仪表与控制系统图中的标识一致，功能代码不出现。
●仪表与控制设备清册中控制盘、台、柜等采用一级标识，其编号应与布置图中的标识一致。
●电动门●电磁阀（随气动门带）●电动机、泵●变频器●调节阀门●火焰检测●DCS内部机柜间信息交换采用AAANNAANNN两级标识，一级为信号的始端机柜，AAA为系统功能号，NN为系统或机柜序号；二级为控制设备号，AA为控制设备分类，NNN为设备编号，对于模拟量用001-099，开关量用101-199。
