双速回柱绞车的结构特点

回柱绞车结构及技术标准回柱绞车是供煤矿井下采煤用到的提升设备。

本身具有的特点是高度较低重量又轻，特别适应于薄煤层、和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。

随着机械化采煤程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备和备件之用。

回柱绞车组成：电动机，联轴器，涡轮箱，滚筒，底座等五部分组成。

1 JM-8型回柱绞车的组成部分JH-8型回柱绞车由电动机、弹性联轴器、齿轮离合器、蜗轮减速器、滚筒、底座等部件组成。

2 JM-14型回柱绞车的组成部分JM-14型回柱绞车由电动机、蜗轮减速器、传动齿轮、滚筒装置、底座等部件组成。

3 JM-28型回柱绞车的组成部分JM-28型回柱绞车由电动机、联轴器、液力推杆制动器、减速器、滚筒装置、底座等部件组成。

回柱绞车工作原理：电动机安装在底座上通过联轴器与涡轮减速机联接，动力通过一对齿轮传动给圆弧面涡杆、涡轮，由涡轮轴上的小齿轮经中间过桥齿轮传动大齿轮带动卷筒，卷引钢丝绳进行工作。

回柱绞车技术标准1、产品执行MT/T779-1998标准，并按经规定程序批准的图样和技术文件制造，产品出厂按MT/T779-1998标准进行检验和实验。

2、连轴节外圆径向跳动量不大于0.15mm。

3、齿轮的接触斑点：沿齿高不小于40%，沿齿长不小于50%。

4、绞车卷筒两端挡绳板边缘应高出外层钢丝绳直径的2.5倍。

5、绞车在工作状态下的噪声值不超过90dB(A)。

ymhy16、绞车外观表面应涂磁漆，卷筒容绳量空间处涂暗红色油漆，润滑点和防爆标志应涂红色磁漆，涂漆应均匀，不允许有漏涂、针孔、气泡、裂纹、脱落、留痕等缺陷。

JH-5回柱绞车7、绞车出厂前进行正、反方向各15分钟的空运转实验，并符合一下要求：（1）运转平稳、无异常声响、无冲击性噪音。

山东中煤集团回柱绞车（2）所有连接件、紧固件连接应可靠，无松动现象，卷筒上的螺钉不得高出卷筒圆周表面。

绞车的结构组成绞车是一种用来举升和悬挂重物的机械装置，它由多个部分组成。

下面将详细介绍绞车的结构组成。

首先是绞车的主体部分，由底座、支架和架体组成。

底座是绞车的基础，承受绞车的重量和压力，并提供稳定的支撑。

支架连接底座和架体，负责承受架体和重物的力量。

架体是绞车的主要承重部分，它采用坚固的材料制成，为绞车提供稳定的结构。

接下来是绞车的起重部分，包括齿轮和卷筒。

齿轮是绞车的动力源，通过传动装置将人力或机械力转化为输出力。

卷筒是用来卷绕起重钢丝绳或链条的部分，通过旋转卷筒来提升或放下重物。

卷筒通常有一个手柄或电动机来驱动。

绞车还包括传动装置和制动器。

传动装置用来将齿轮的动力传递到卷筒，以便起重作业。

传动装置通常包括传动轴、齿轮、链条和带轮等。

制动器的主要作用是控制绞车的运行和停止，增加安全性。

常见的制动器有摩擦制动器和液压制动器。

此外，绞车还包括辅助设备，如限位器、安全装置和控制手柄等。

限位器用来限制卷筒的行程，避免卷绳过紧或过松。

安全装置用来防止卷筒失控或意外滑落，保障工作人员的安全。

控制手柄用于控制起重速度和方向，使操作更加方便和精确。

绞车的结构组成多样化，根据使用环境和工作需求的不同，还可以具备其他功能和特点。

例如，有些绞车配备了电磁离合器、变速功能、重力降速装置等，以满足不同起重要求。

绞车的结构组成对其性能和安全性都有重要影响，因此在选购和使用时需要根据实际需求和安全要求进行选择。

同时，使用绞车时要严格按照操作说明和安全规程进行操作，确保安全可靠地完成起重任务。

回柱绞车井下回采工作面开采完后, 要进行放顶和工作面支柱的收回, 回收的支柱可重新加工利用, 投入到生产中去。

回柱绞车则是机械回柱的主要设备。

利用回柱绞车回收支柱, 改变了人工回柱安全性差、效率低的状况, 符合现代化煤炭工业生产的要求。

本文就回柱绞车的有关问题作简要分析。

1、回柱绞车的使用及类型1. 1回柱绞车的使用情况回柱绞车主要用于回采工作面中的回柱放顶,也可用来拖运重物和调度车辆。

回柱绞车在回采工作面的布置方式有以下几种: ¹安置在风巷内, 距回采工作面约20~ 30 m; º安设在回采工作面上端, 紧靠回风巷上部和密集支柱之间; »安设在工作面上, 工作面上有数台绞车同时回柱, 加快回柱速度。

这种布置方式对浅截深的机采工作面尤为重要。

1. 2回柱绞车的类型按驱动机构分: ¹手摇式回柱绞车。

用于人工回柱, 一般只作辅助作业, 或在回收金属支时使用; º风动回柱绞车。

拉力大, 重量轻, 适用于我国西南地区的超级瓦斯矿, 但是风动回柱绞车成本较高, 使用范围受到限制; »电动回柱绞车。

电动回柱绞车适用范围最广, 目前各制造厂生产的多为电动回柱绞车。

按滚筒结构分: 有缠绕式滚筒、摩擦式滚筒和链条滚筒三种。

链条滚筒由于链条较重, 不宜太长, 使用这种回柱绞车的极少。

缠绕式滚筒具有一定的容绳量, 操作简单, 使用范围广, 但体积和重量都比较大, 现在生产的回柱绞车采用缠绕式滚筒的较多。

按传动机构分: ¹普通蜗杆蜗轮传动。

采用普通的蜗杆蜗轮传动机械效率低, 具有结构结实耐用的优点, 但体积重量都很大, 搬运困难, 不适于井下狭窄环境和经常移动的特点, 故此类回柱绞车不在生产; º圆弧面蜗杆传动。

现在生产的各种回柱绞车均采用圆弧面蜗杆传动, 机械效率提高到约为0. 85~ 0. 9, 机器的体积和重量都相应减小。

目前, 各制造厂生产的回柱绞车主要有JH - 5、JH- 8、JH - 14三种型号, 由回柱绞车主要技术规格对比可以看出, JH - 5型和JH - 8型回柱绞车体积小、重量轻、挪移和安设方便。

双速回柱绞车，双速回柱绞车性能，双速回柱绞车工作条件
亿煤双速回柱绞车结构特点
双速回柱绞车具有隔爆性能，主要适用于煤矿井下回柱放顶，亦可在运输、牵引中作运料、移溜槽等辅助工作。

双速回柱绞车在结构上采用了球面蜗轮副传动，手动拨叉实现换挡调速，快速可到慢速的 5 － 6 倍，可大提高工作效率，与传统的双速纺车相比有结构紧凑、体积小、噪音低、运转平稳、调速灵活、安全可靠、手动刹车、断电自锁等特点。

双速回柱绞车工作条件
空气温度 -10 ℃～ 40 ℃、
相对湿度不超过 95% 、海拔高度不超过 1000m ，有瓦斯、煤尘等爆炸气体。

双速回柱绞车简介ymjt04
双速回柱绞车具有快速和慢速两档速度，主要用于井下采煤工作面，综采设备及各类机电设备的搬迁等辅助运输工作，以及井下采掘工作面，进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作，还可用于回采工作面的回柱放顶。

本系统绞车采用锥齿传动形式，结构简单、安全可靠、维修方便。

绞车宽度、高度尺寸较小适于进下空间窄小的条件下工作，绞车操作简单，配合调速手把启闭控制按钮开关即可方便使用。

双速回柱绞车技术参数
1 、外层最大静张力（ KN ）：慢速 130 快速 15
2 、内层最大静张力（ KN ）：慢速 200
3 、平均静张力（ KN ）：慢速 165
4 、平均速度（ m/s ）：慢速≤ 0.2
5 、外层最大速度（ m/s ）快速≥ 1.2
5 、容绳量（ m ）： 250
6 、钢丝绳直径（ mm ）： 24
7 、电机：功率（ KW ） 22 电压（ V ） 660/380。

双速回柱绞车工作原理
双速回柱绞车是一种常见的起重工具，它通过电机的驱动和传动装置来实现载重物体的垂直起升和下降。

其工作原理如下：
1. 电机驱动：绞车内部装有一台电动机，电动机的动力源可以是电源，汽油机或液压系统。

电机通过驱动装置将轴传动到绞车的齿轮或链条，使绞车产生旋转动力。

2. 传动装置：绞车的传动装置通常包括齿轮和链条等，根据不同的设计结构也可采用其他传动装置。

传动装置将电动机的旋转动力传递给绞车的主拉绳或链条系统，使其上升和下降。

3. 双速回柱机构：双速回柱绞车具有两种不同的工作速度，即快速提升和慢速提升。

为了实现这种双速回柱功能，绞车内部通常装有两组不同大小的齿轮。

当需要快速提升时，较大的齿轮组被连接到电动机和绞车主拉绳或链条系统之间；当需要慢速提升时，则使用较小的齿轮组。

4. 制动装置：绞车的制动装置用于防止载重物体下坠或意外放线。

制动装置通常由刹车器和离合器组成。

刹车器通过摩擦力来阻止绞车的转动，离合器用于切断电机和绞车之间的动力传输。

综上所述，双速回柱绞车通过电机驱动和传动装置将动力传递给绞车的主拉绳或链条系统，实现载重物体的起升和下降。

双速回柱机构可以提供两种不同的工作速度，制动装置则用于确保安全操作。

回柱和调度绞车的安全使（一）回柱绞车又称慢速绞车，是用来拆除和回收采煤工作面支柱的一种绞车。

常用的回柱绞车有JH5型、JH8型、JH14型和JH20型等。

（二）调度绞车调度绞车是用来调度车辆及进行辅助作业的一种绞车，一般用于平巷，在不太长的距离内拖运矿车，或在采掘工作面拖运设备。

常用调度绞车有JD4.5型、JD11.4型、JD22型、JD40型等。

（三）回柱和调度绞车的安全使用要求（1）绞车司机必须经过培训，经考试合格，持证上岗（2）开车前，认真检查现场的支护情况及绞车固定情况（3）严格按信号操作绞车，并与回柱工或挂链工密切配合，接到停车信号后立即停车。

（4）回柱绞车启动前，必须先松开手闸。

（5）调度绞车启动前，必须将滚筒制动闸闸住，将大内齿轮上的制动闸松开，然后按启动按钮，使电动机空转。

之后，严禁两个制动闸把手同时制动，也不允许在两个制动闸把手处于制动状态下按启动按钮。

（6）绞车启动后，松闸与施闸必须平稳，不得动作过快，突然加速或减速。

（7）运行中，应注意绞车的声音，各部位温升、钢丝绳的缠绕情况和张紧状态。

（8）运行中，司机的两手应不离开制动把手，精神集中，严禁与他人交谈。

（9）严禁超载运行。

（10）停车后，应施闸、停电并闭锁。

（四）无极绳绞车（简介）无极绳绞车是利用钢丝绳与绞车滚筒的摩擦力驱动轻重矿车从不同方向在水平或倾角不大于20?的矿井巷道中进行运输的一种绞车。

其无极绳绞车滚筒主要有螺旋缠绕式和夹钳式两种。

（一）无极绳绞车组成及结构（1）常用无极绳绞车有JW2500/33型、JW2950/48型、JW21200/60型、JW21200/80型等。

（2）无极绳绞车由电动机、联轴器、制动器、减速器、开式齿轮、滚筒、底座等部件组成。

（二）无极绳绞车运输系统的优缺点（1）优点：设备简单，使用方面，广泛用于水平巷道中。

（2）缺点：使用中钢丝绳磨损较快，摘挂钩工劳动强度大，轨道附件多，斜巷运输中容易发生跑车事故。

双速多用绞车安全制动的研究引言绞车是一种用于提升和拉动重物的机械装置，广泛应用于建筑施工、船舶装卸、矿山开采等领域。

在操作绞车时，制动系统的安全性至关重要，它直接关系到工作人员的安全和设备的稳定性。

目前，市场上已经出现了双速多用绞车，其能够在提升和降低速度上都保持高效率和安全性。

本文将对双速多用绞车的安全制动进行研究，探讨其原理及优势，以期为相关行业提供一定的参考。

一、双速多用绞车的工作原理双速多用绞车是一种采用不同齿轮比例的绞车，其常见的工作原理是通过不同齿轮比例来实现两种不同的速度模式，即快速提升和慢速下降。

在提升工作时，绞车通过高速的齿轮传动来提供足够的力量和速度；在下降工作时，绞车则通过低速的齿轮传动来控制物体的下降速度。

这种工作原理使得双速多用绞车能够在操作过程中更加精准和安全地控制重物的运动状态。

二、双速多用绞车的安全制动系统1. 制动盘和制动片双速多用绞车的制动系统一般由制动盘和制动片组成。

当需要减速或停止绞车时，制动盘和制动片之间会产生摩擦力来实现制动作用。

制动盘通常固定在绞车主轴上，而制动片则固定在绞车外壳上。

当制动器处于制动状态时，制动片会受到外力的作用，因而与制动盘产生摩擦，从而减慢或停止绞车的运动。

2. 制动器操作系统双速多用绞车的制动器操作系统是其安全制动的核心。

一般而言，制动器操作系统由制动器、制动手柄、制动软管等组件构成。

通过操作制动手柄，可以控制制动器的开合，从而实现绞车的启停和制动功能。

而制动软管则起到传导压力、维护制动系统稳定工作的作用。

3. 安全保护装置在设计双速多用绞车的安全制动系统时，一般还会加入一些安全保护装置，例如过载保护器、运动方向开关等。

过载保护器可以在绞车受到外界力量的过大作用时，及时切断电源，从而保护绞车和工作人员的安全。

而运动方向开关则可以有效地避免绞车在意外情况下发生逆向运动，减少事故隐患。

三、双速多用绞车安全制动的优势1. 高效率：双速多用绞车通过两种不同齿轮比例的传动方式，实现了在提升和下降过程中的高效率，从而能够更快速地完成工作任务。

J S D B双速多用回柱绞车型集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-J S D B双速多用回柱绞车型号及技术参数) JSDB双速多用回柱绞车型号(型号,型号含义,技术参数)JSDB-□双速绞车的型号含义：J-卷扬机，S-双速，D-多用，B-防爆，□-最大张力JSDB-10型双速回柱绞车JSDB-13型双速回柱绞车JSDB-15双速调度回柱绞车JSDB-16型双速多用绞车JSDB19双速多用绞车JSDB-25双速多用绞车JSDB-30双速多用回柱绞车JSDB-□双速绞车的型号含义：?J-卷扬机，S-双速，D-多用，B-防爆，□-最大张力?JSDB-10型双速回柱绞车主要参数?型号JSDB-10?外形尺寸2554×740×798mm?电动机型号YBK2200L1-6?功率18.5KW?电压380/660V?转速970r/min?滚筒直径385mm?钢丝绳平均静张力120KN?平均绳速0.15m/s?钢丝绳直径20mm?容绳量120m?重量1995kg?JSDB-13型双速回柱绞车主要参数：?慢速外层最大静张力：130KN?快速外层最大静张力：15KN?卷筒容绳量：180m?钢丝绳直径：24mm?电动机功率：22kw?总重量：2980kg?外形尺寸：3182*968*987mmJSDB-15双速调度回柱绞车技术参数：?电动机型号：YBK2-200L2-6?功率22KW?转速980r/min?外形尺寸（长X宽X高MM）:3060x1050x940?整机重量KG(包括电机)：3300kg?隔爆开关隔爆按钮电液制动器：QBZ-120/1140(660)ANBZA1-5/36-3BYWZB-400/90?JSDB-16型双速多用绞车主要参数：?慢速外层最大静张力：160KN?快速外层最大静张力：22KN?卷筒容绳量：300m?钢丝绳直径：28mm?电动机功率：37kw?总重量：4500kg?外形尺寸：3505*1200*1250mm?JSDB-19双速多用绞车参数：?型号：JSDB-19(45KW)?慢速外层最大静张力KN：190?慢速内层最大静张力KN：320?慢速平均静张力KN：250?慢速传动比：238.88?慢速平均绳速m/s：0.17?快速外层最大静张力KN：25?快速传动比：34.81?快速外层最大绳速m/s：1.538?卷筒直径mm：φ545?卷筒宽度mm：570?卷筒容绳量m：400?钢丝绳直径mm：30?钢丝绳结构：6×19?钢丝绳公称抗拉强度Mpa：1670?电动机型号：YBK2280S-6?电动机功率KW：45?电动机转速r/min：990?外形尺寸mm：3825*1074*1187?工作制动闸：电液BYWZ3-400/90?安全制动闸：手动重量Kg：6880?JSDB-25双速多用绞车技术参数:?型号：JSDB-25(JDHB-32)?钢丝绳静张力：外层最大静张力：快速30KN,慢速250KN?内层最大静张力:快速55KN,慢速390KN?平均静张力：快速42KN,慢速320KN?绳速：最大绳速（外层）：快速1.5m/s，慢速0.18m/s?平均绳速：快速1.2m/s，慢速0.12m/s?传动比：快速30.22m/s，慢速242.49m/s?卷筒：直径*宽度：540*700mm容绳量：500m?钢丝绳：直径:30mm结构：绳6*19公称抗拉强度：1670Mpa?电动机：型号：YBK2-280M-6?功率：55KW?转速：980rpm?外形尺寸：长*宽*高：3800*1200*1220?整机重量：（包含电机）：7000kg?配套设备：隔爆开关QBZ-120/1140(660)AN?隔爆按钮BZA1-5/36-3电液制动器BYWZB-500/125?型号：JSDB-30双速多用回柱绞车?钢丝绳最大静张力：外层慢速300KN?平均慢速380KN?内层慢速470KN快速38KN?绳速：慢速：0.12-0.21m/s快速：0.93-1.57m/s?卷筒：直径*宽度:720*920?容绳量：700?钢丝绳：直径:36MM?结构：绳6*19公称抗拉强度：1670Mpa?电动机：型号：YBK2-315s-6功率：75KW转速：980rpm电压：380/660/1140?外形尺寸：长*宽*高：4330*1430*1650?整机重量：（包含电机）：8900kg?配套设备：电液制动器BYWZ3-400/125电磁起动器QBZ-200N。

包一及包二：回柱绞车技术要求姚桥煤矿JH系列回柱机技术要求一、使用条件1、周围环境温度不高于+40°C，不低于-20°C2、相对湿度：在25℃时≤95%3、周围介质无爆炸危险，且无腐蚀金属破坏绝缘的气体和尘埃4、需适用煤矿井下回柱放顶，各种条件顶板压力的采掘工作面5、绞车所配电机、电器设备需具有隔爆性能，煤安标志、防爆证应在有效期内，可用于含有沼气及煤尘的矿井中。

二、主要技术参数三、技术要求1、绞车与电机要匹配、连接件紧密可靠，绞车内部传动力均匀，底座用型钢焊接制成，底座周围应用8mm厚钢板加固。

2、绞车要结构紧凑、体积小、重量轻、搬运方便、运转平稳、维护容易、操作简单。

3、回柱机前、中、后分别应设计出压柱点窝，用于戕住固定回柱机。

四、供货范围1、JH-8回柱机数量：4台2、JH-14回柱机数量：2台3、JH-20A回柱机数量：2台五、其他要求1、参与竞标的厂家应在谈判前与我方沟通，了解我方的现场情况。

2、应提供整机及配套件的“产品合格证”、“防爆合格证”、“MA”标志、“生产许可证”，整机的装配图、结构示意图、电气原理图，并配有相应电子版资料。

3、整机质保期一年，质保期内正常使用发生的设备问题，由供方免费维修或更换。

4、设计、制造及引用标准：《煤矿安全规程》（2011版）、现行国家标准、现行行业标准5、供货单位应按合同签订之日起30天内供货。

6、供货地点：姚桥煤矿孔庄煤矿回柱绞车技术要求一、绞车使用工况条件1、回柱绞车用于工作面及巷道回柱或调度、牵引重物等。

2、周围空气中有瓦斯、煤尘等易燃、易爆气体。

3、空气温度为0℃～40℃。

4、空气相对湿度不大于95%。

二、回柱绞车技术参数1、JH-14型回柱绞车技术参数（1）外层钢丝绳静张力 140KN（2）钢丝绳平均速度 0.12m/s（3）滚筒容绳量 130m（4）钢丝绳直径 21.5mm（5）电动机：型号 YBK2-225S-8功率 18.5KW电压 660/1140V2、JH-20A型回柱绞车技术参数（1）外层钢丝绳静张力 200KN（2）钢丝绳平均速度 0.11m/s（3）滚筒容绳量 170m（4）钢丝绳直径 24.5mm（5）电动机：型号 YBK2-200L2-6功率 22KW电压 660/1140V3、JH-30型回柱绞车技术参数（1）外层钢丝绳静张力 300KN（2）钢丝绳平均速度 0.13m/s（3）滚筒容绳量220m（4）钢丝绳直径30mm（5）筒径（直径×宽度）540×560mm（6）电动机：型号YBK2-280S-6功率 45KW电压 660/1140V三、技术要求1、必须符合《煤矿安全规程》规定。

JH-5、JH-8绞车一、用途JH系列回柱绞车主要供煤矿井下回柱放顶之用。

特别适用于薄煤层和急倾斜煤层采煤工作面，亦可用来拖运重物和调度车辆。

绞车配有隔爆电气设备，可用于有煤尘及瓦斯的矿井。

二、主要技术参数三、传动系统概述1、传动系统图2、主要组成部件及其结构特征本绞车是由隔爆电动机、弹性联轴节（JH-5使用一对斜齿轮，不用联轴节）、蜗轮减速机、过桥齿轮、卷筒、底座等部件组成。

绞车传动零件的支承、分别采用滑动轴承和滚动轴承。

绞车传动零件的主要技术参数和滚动轴承的型号、数量按传动系统图排号列于下表。

JH-8齿轮一览表序号名称数齿数模1 / 179 30313 圆锥滚子轴承 2 73132 / 17各部件的结构及其特征：1）电动机绞车采用专用隔爆电动机、电动机为F级绝缘。

2）减速机构减速器采用一级圆弧蜗轮和一级齿轮传动。

在蜗轮传动机构中蜗杆左端装有调节环和紧定螺钉等零件，右端装有轴承盖，挡盖等零件，用来调节蜗轮轴向位置和轴承轴向间隙。

JH-8型在挡盖右侧蜗轮轴上装有内齿离合器，与内齿离合器相啮合的徘徊齿轮，与蜗轮轴滑动配合，操纵手柄，拨叉拨动徘徊齿轮沿蜗轮轴左右滑动，达到与内齿离合器离合的目的。

（JH-5无离合器）。

蜗轮箱体由箱盖、箱底上下两部分合成，右侧下部有放油孔。

3）过桥齿轮部件过桥齿轮是为了适应绞车结构上的需要（加大卷筒轴和蜗轮轴的中心距）而设置的，心轴固定在箱体中部。

过桥齿轮轴心钻油孔，外端加油塞，组成挤压式油杯。

4）卷筒部件卷筒部件主要由主轴、卷筒、大齿轮、轴承座等组成。

大齿轮固定在卷筒上，卷筒安装在卷筒主轴上的两个滚动轴承上。

主轴两端用轴承支座和齿轮箱壁支承。

卷筒上设有穿绳孔，将绳头穿入后用绳卡和螺钉紧固。

5）底座底座是用槽钢及钢板焊接，呈长条形，雪橇状。

卷筒部件、蜗轮减速机部件、电动机等部件，自左至右分别装在底座上形成一个整体。

底座上焊有钢环，以便绞车在井下安装、固定及移动、拖运之用。

调度绞车和回柱绞车一、调度绞车及其结构特点调度绞车是常用来调度车辆及进行辅助牵引作业的一种绞车。

常用于矿井巷道中拖运矿车及辅助搬运，也可用在采掘工作面、装车站调度空、重载矿车。

调度绞车是一种全齿传动机械。

齿轮传动系统又称轮系。

根据轮系传动时各齿轮轴线在空间的相对位置是否固定，可分为定轴轮系和周转轮系。

定轴轮系又有外啮合圆柱齿轮传动和内啮合圆柱齿轮传动之分，而周转轮系又有差动传动和行星传动之分。

调度绞车的传动齿轮既有内啮合圆柱齿轮传动，又有行星传动，所以调度绞车又称内齿轮行星传动绞车。

调度绞车常用型号主要有JD—0.4(JD—4.5)、JD—1（JD）—11.4）、JD—1.6（JD—22）、JD—2（JD—25）、JD—3（JD—40）等。

下面以JD—1（即JD—11.4）型调度绞车为例介绍调度绞车的组成及传动原理。

（一）JD—11.4型调度绞车的组成JD—11.4型调度绞车的主要组成部分为滚筒、制动装置机座和电动机。

其外形如图1—11所示。

绞车滚筒由铸钢制成，其主要功能是缠绕钢丝绳牵引负荷。

滚筒内和大内齿轮下装有减速齿轮。

绞车上共装有两组带式闸，即制动闸2，工作闸3。

电动机一侧的制动闸2用来制动滚筒，大内齿轮上的工作闸3用于控制Z7组运转。

机座用铸铁制成，电动机轴承支架及闸带定位板等均用螺栓固定在机座上。

电动机为专用隔爆三相笼型电动机。

（二）JD—11.4型调度绞车的传动原理该型绞车采用两级内啮合传动和一级行星轮传动。

Z1/Z2和Z3/Z4为两级内啮合传动，Z5、Z6、Z7组成行星传动机构。

在电动机5轴头上安装着加长套的齿轮Z1，通过内齿轮Z2、齿轮Z3和内齿轮Z4，把运动传到齿轮Z5上，齿轮Z5是行星轮系的中央轮（或称太阳轮），再带动两个行星齿轮Z6和大内齿轮Z7。

行星齿轮自由地装在2根与带动固定连接的轴上，大内齿轮Z7齿圈外部装有工作闸，用于控制绞车滚筒运转。

若将大内齿轮Z7上的工作闸3闸住，而将滚筒上的制动闸2松开，此时电动机转动由两级内啮轮传动到齿轮Z5、Z6和Z7。

产品图片技术参数项目JD系列调度绞车型号JD3 JD5.5 JD1.0 JD1.6 牵引力(KN) 4.9 8 9.8 18.02绳速(m/s) 0.53 0.7 0.73 1.086绳径(mm) 7.7 12 12.5 15.5容绳量(m) 100 250 400 400 卷筒宽度(mm)直径(mm)电动机型号功率(Kw) 3 5.5 11.4 25 电压(V) 380 380 380 380外形尺寸长(mm)宽(mm)高(mm)传动比总重(Kg) 232 370 542 1370主要用途主要用于煤矿井下调度矿车及其他辅助运输工作，亦可用于矿山地面、冶金或建筑工地等进行调度和其他运输工作，也适合于小煤矿作提升矿物、材料使用。

Jd系列产品图片技术特征JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。

JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。

JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。

技术参数型号JD-1（JD-11.4）JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45)牵引力KN 10 16 25 30绳速m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632容绳量m 400 400 650 650绳径mm Φ12Φ16Φ20Φ20电机动车辆功率kw 11.4 52 40 45 外型尺寸mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370 机重kg 550 1460 2800 2800主要用途JD系列调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。

前言矿用用回柱绞车，又称慢速绞车,是用来拆除和回收矿山回采工作面顶柱的机械设备。

回柱作业属危险性工作，工作人员不能直接进入回柱空顶区，此时可把回柱绞车布置在距回柱空顶危险区段较远的安全地段，用钢丝绳钩头来拉倒和回收顶柱。

由于它的高度较低重量又好，持别适用于薄煤层、和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支杖。

牵引力大和牵引速度慢是回柱绞车的主要性能要求。

随着机械化采煤程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备称备件之用。

回柱绞车除用来回柱放顶工作外，也可用来拖运更韧和调运车辆下面让我们熟悉一下回柱绞车的特点以及它在井下回采面的布置方式.1.回柱绞车(含慢速绞车)的结构有如下特点：(1)传动系统都有一级减速比很大的蜗轮蜗杆传动，皆具备自锁功能，不会发生下故重物拉动滚筒旋转情况。

(2)总传动比大(i＝150～230)，能在电动机功率较小时，获得较大的牵引力。

(3)具有整体结构，便于移动和安装，甚至可以用回柱绞车牵引力来牵引绞车本身移动。

(4)有的在电动机联轴器上装有手动制动闸，有的在蜗轮减速器输出轴上装有活动齿轮和锥形摩擦制动器，使回柱绞车可以按信号准确停位，并能从滚筒上自由放绳(不受蜗杆传动自锁影响)，且可控制放绳速度，防止松绳和乱绳。

(5)电气控制装置较简单，皆具备隔爆性能，可用于有瓦斯、煤尘的环境场所。

(6)因蜗轮蜗杆传动效率低，易造成发热和温升过高,所以必须重视润滑和维护。

2.回柱绞车在井下回采工作面的布置方式主要有以下几种：(1)回柱绞车安装在回风巷内：回柱绞车安装在回风巷内的位置、应符合作业规程定.如图1所示.图1 在回风巷布置回柱绞车1回风巷2 回柱绞车3 导向轮Fig 1--In return air back-alley layout winch1 Lane2 to wind back to the winch-round 3-oriented回柱绞车安装在回风巷内布置方式的优点有：①回栓绞车不需经常搬迁；②适合于煤层倾角较大、顶板破碎、压力较大的工作面。

••••••••••现在位置: > > 正文调度绞车和回柱绞车时间：2019-05-14 作者：会员上传简介：写写帮文库小编为你整理了多篇相关的《调度绞车和回柱绞车》，但愿对你工作学习有帮助，当然你在写写帮文库还可以找到更多《调度绞车和回柱绞车》。

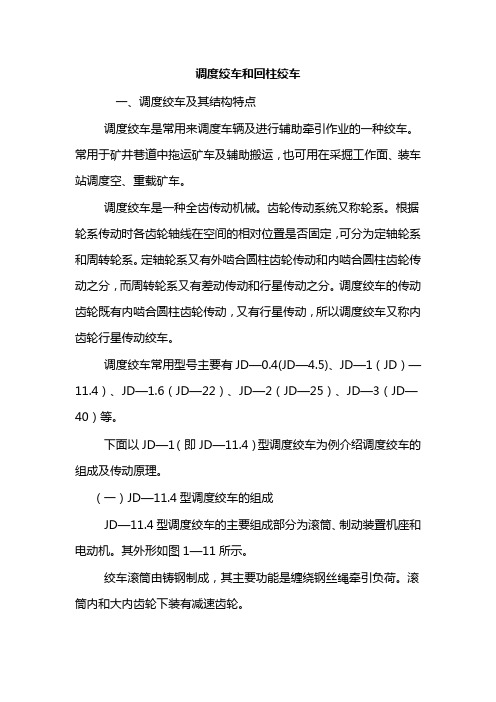

调度绞车和回柱绞车一、调度绞车及其结构特点调度绞车是常用来调度车辆及进行辅助牵引作业的一种绞车。

常用于矿井巷道中拖运矿车及辅助搬运，也可用在采掘工作面、装车站调度空、重载矿车。

调度绞车是一种全齿传动机械。

齿轮传动系统又称轮系。

根据轮系传动时各齿轮轴线在空间的相对位置是否固定，可分为定轴轮系和周转轮系。

定轴轮系又有外啮合圆柱齿轮传动和内啮合圆柱齿轮传动之分，而周转轮系又有差动传动和行星传动之分。

调度绞车的传动齿轮既有内啮合圆柱齿轮传动，又有行星传动，所以调度绞车又称内齿轮行星传动绞车。

调度绞车常用型号主要有JD—0.4(JD—4.5)、JD—1（JD）—11.4）、JD—1.6（JD—22）、JD—2（JD—25）、JD—3（JD—40）等。

下面以JD—1（即JD—11.4）型调度绞车为例介绍调度绞车的组成及传动原理。

（一）JD—11.4型调度绞车的组成JD—11.4型调度绞车的主要组成部分为滚筒、制动装置机座和电动机。

其外形如图1—11所示。

绞车滚筒由铸钢制成，其主要功能是缠绕钢丝绳牵引负荷。

滚筒内和大内齿轮下装有减速齿轮。

绞车上共装有两组带式闸，即制动闸2，工作闸3。

电动机一侧的制动闸2用来制动滚筒，大内齿轮上的工作闸3用于控制Z7组运转。

机座用铸铁制成，电动机轴承支架及闸带定位板等均用螺栓固定在机座上。

电动机为专用隔爆三相笼型电动机。

（二）JD—11.4型调度绞车的传动原理该型绞车采用两级内啮合传动和一级行星轮传动。

Z1/Z2和Z3/Z4为两级内啮合传动，Z5、Z6、Z7组成行星传动机构。

在电动机5轴头上安装着加长套的齿轮Z1，通过内齿轮Z2、齿轮Z3和内齿轮Z4，把运动传到齿轮Z5上，齿轮Z5是行星轮系的中央轮（或称太阳轮），再带动两个行星齿轮Z6和大内齿轮Z7。

20t回柱绞车技术参数
摘要：
一、回柱绞车概述
二、20t 回柱绞车技术参数
1.型号含义
2.主要组成部分
3.传动方式
4.牵引力及速度
5.安全性能
6.使用场景及优势
正文：
回柱绞车是一种常用的煤矿设备，用于回收采煤工作面中沉入底板或被矸石长结的金属支柱。

20t 回柱绞车是一款具有较大牵引力和稳定性的绞车，其主要技术参数如下：
一、型号含义
JH-20t 回柱绞车，其中“JH”表示绞车的类型，20t 表示绞车的额定牵引力为20 吨。

二、主要组成部分
20t 回柱绞车主要由电动机、涡轮传动箱、卷筒装置、底座等组成。

这些部件协同工作，使绞车具有良好的牵引力和稳定性。

三、传动方式
20t 回柱绞车采用柱齿轮传动，中间设有过桥齿轮，将动力传递到滚筒。

这种传动方式具有结构简单、传动比稳定、故障率低等优点。

四、牵引力及速度
20t 回柱绞车的最大牵引力可达20 吨，适用于大负荷工况。

在空负荷运转时，应使绞车连续正反转各30 分钟，以达到规定的要求。

绞车的速度可通过调节电机速度来实现，满足不同工况的需求。

五、安全性能
20t 回柱绞车具有防爆性能，可用于有煤尘及瓦斯的矿井中。

此外，绞车还配备了过载保护装置，当负载超过设定值时，可自动切断电源，确保绞车安全。

六、使用场景及优势
20t 回柱绞车适用于薄煤层和急倾斜采煤工作面，以及在各种采煤工作面上回收沉入底板或被矸石长结的金属支柱。

此外，该绞车还可用作移溜槽、搬移皮带运输机头等辅助牵引工作。

双速绞车使用说明适用场所：双速绞车可用于煤矿井下釆煤工作面综釆设备及各类机电设备的搬迁等辅助运输工作，也可用于煤矿井下釆掘工作面井底车场、上山、下山、煤矿地面等处的矿车调度，物料运输等工作，还可用于回釆工作面的回柱放顶。

工作条件：绞车应在环境温度为-10°C〜+40°C，环境相对湿度不超过95% (+25°C)，海拔高度不超过1000m的情况下工作。

对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用。

工作时周围空气中的煤尘、甲烷爆炸性气体含量的要求不得超过《煤矿安全规程》规定的安全含量。

结构特征：绞车主要由以下几个部分组成：电动机、手动制动器、联轴器、变速箱、卷筒装置、电液制动器。

绞车由电动机经带制动轮的联轴器、减速箱，在经过一级开式齿轮传递到卷筒，绞车内部各转动部位均采用滚动轴承支撑，底座由钢焊制而成。

减速箱共有两档速度，搬动调速手柄将第一级闭式圆柱齿轮传动的小齿轮滑移到与内齿圈联接，便实现快速传动。

绞车对称布置，呈长条形，便于搬移和固定。

绞车宽度和高度尺寸较小，适于井下空间窄小的条件下工作。

结构简单、紧凑，上下箱体为剖分式、装配、维修均很方便，釆用常规机械传动，安全可靠，操作简单，只要配合制动手把，调整手把，启闭控制按钮开关即可方便使用。

润滑与密封：机器的润滑直接影响着工作质量和机器寿命，必须及时补充和更换润滑油。

润滑油的油质必须符合要求，不得混入灰尘、污物、铁屑、水等杂质。

闭式齿轮传动润滑釆用工业齿轮油250号减速箱内最高油面不超过大锥齿轮直径的三分之一，最低不低于大锥齿轮齿宽方向的三分之一。

闭式传动箱内的滚动轴承，均为溅油润滑。

开式齿轮传动及滚动轴承均釆用钙钠基脂润滑脂润滑，各滚动轴承内加入的润滑脂量不得超过容量的三分之二，每隔3-6个月应加油或更换一次。

对于新的或大修后的绞车，在运转半月后，必须更换减速箱内的润滑油并进行清洗，以除去传动零件磨损的金属细屑。

J S D B双速多用回柱绞车型号及技术参数)JSDB双速多用回柱绞车型号(型号,型号含义,技术参数)JSDB-□双速绞车的型号含义：J-卷扬机，S-双速，D-多用，B-防爆，□-最大张力JSDB-10型双速回柱绞车JSDB-13型双速回柱绞车JSDB-15双速调度回柱绞车JSDB-16型双速多用绞车JSDB19双速多用绞车JSDB-25双速多用绞车JSDB-30双速多用回柱绞车JSDB-□双速绞车的型号含义：?J-卷扬机，S-双速，D-多用，B-防爆，□-最大张力?JSDB-10型双速回柱绞车主要参数?型号JSDB-10?外形尺寸2554×740×798mm?电动机型号YBK2200L1-6?功率18.5KW?电压380/660V?转速970r/min?滚筒直径385mm?钢丝绳平均静张力120KN?平均绳速0.15m/s?钢丝绳直径20mm?容绳量120m?重量1995kg?JSDB-13型双速回柱绞车主要参数：?慢速外层最大静张力：130KN?快速外层最大静张力：15KN?卷筒容绳量：180m?钢丝绳直径：24mm?电动机功率：22kw?总重量：2980kg?外形尺寸：3182*968*987mmJSDB-15双速调度回柱绞车技术参数：?电动机型号：YBK2-200L2-6?功率22KW?转速980r/min?外形尺寸（长X宽X高MM）:3060x1050x940?整机重量KG(包括电机)：3300kg?隔爆开关隔爆按钮电液制动器：QBZ-120/1140(660)ANBZA1-5/36-3BYWZB-400/90?JSDB-16型双速多用绞车主要参数：?慢速外层最大静张力：160KN?快速外层最大静张力：22KN?卷筒容绳量：300m?钢丝绳直径：28mm?电动机功率：37kw?总重量：4500kg?外形尺寸：3505*1200*1250mm?JSDB-19双速多用绞车参数：?型号：JSDB-19(45KW)?慢速外层最大静张力KN：190?慢速内层最大静张力KN：320?慢速平均静张力KN：250?慢速传动比：238.88?慢速平均绳速m/s：0.17?快速外层最大静张力KN：25?快速传动比：34.81?快速外层最大绳速m/s：1.538?卷筒直径mm：φ545?卷筒宽度mm：570?卷筒容绳量m：400?钢丝绳直径mm：30?钢丝绳结构：6×19?钢丝绳公称抗拉强度Mpa：1670?电动机型号：YBK2280S-6?电动机功率KW：45?电动机转速r/min：990?外形尺寸mm：3825*1074*1187?工作制动闸：电液BYWZ3-400/90?安全制动闸：手动重量Kg：6880?JSDB-25双速多用绞车技术参数:?型号：JSDB-25(JDHB-32)?钢丝绳静张力：外层最大静张力：快速30KN,慢速250KN?内层最大静张力:快速55KN,慢速390KN? 平均静张力：快速42KN,慢速320KN?绳速：最大绳速（外层）：快速1.5m/s，慢速0.18m/s?平均绳速：快速1.2m/s，慢速0.12m/s?传动比：快速30.22m/s，慢速242.49m/s?卷筒：直径*宽度：540*700mm容绳量：500m?钢丝绳：直径:30mm结构：绳6*19公称抗拉强度：1670Mpa?电动机：型号：YBK2-280M-6?功率：55KW?转速：980rpm?外形尺寸：长*宽*高：3800*1200*1220?整机重量：（包含电机）：7000kg?配套设备：隔爆开关QBZ-120/1140(660)AN?隔爆按钮BZA1-5/36-3电液制动器BYWZB-500/125?型号：JSDB-30双速多用回柱绞车?钢丝绳最大静张力：外层慢速300KN?平均慢速380KN?内层慢速470KN快速38KN?绳速：慢速：0.12-0.21m/s快速：0.93-1.57m/s?卷筒：直径*宽度:720*920?容绳量：700?钢丝绳：直径:36MM?结构：绳6*19公称抗拉强度：1670Mpa?电动机：型号：YBK2-315s-6功率：75KW转速：980rpm电压：380/660/1140? 外形尺寸：长*宽*高：4330*1430*1650?整机重量：（包含电机）：8900kg?配套设备：电液制动器BYWZ3-400/125电磁起动器QBZ-200N。

双速多用绞车使用说明书执行标准：MT/T 952-2005焦作神华重型机械制造有限公司二O一0年六月公司地址：中国河南省焦作市新华中街5号邮编：454000电话：（0391）2922861 3532040 网址： 传真：（0391）3516380 3532610 电子邮箱：jmshzjxsk@安全警示●绞车严禁用于载人或提升。

●绞车所配的电器产品必须要有在有效期内的安标证。

●绞车工作时，周围环境中的煤尘、甲烷爆炸性气体必须符合《煤矿安全规程》中规定的安全含量。

●绞车在工作及负载斜坡上严禁换档。

●换档结束必须将换档手柄锁住。

●严禁停电溜放。

●严禁超载运行。

目录一、概述 (1)二、主要技术规范 (1)三、结构特征 (2)四、绞车的润滑与密封 (2)五、电器操纵系统 (3)六、绞车的装配、调整及试运转 (3)七、绞车的固定方法和安设位置 (5)八、绞车的操作规程 (6)九、绞车的维护与修理 (7)十、技术说明一览表 (8)十一、绞车的包装 (9)十二、压绳方法 (9)1、概述1.1使用范围1.1.1本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作，也可用于煤矿井下采掘工作面、井底车场、上山下山、煤矿地面等处的矿车调度、物料运输等工作，用于上山下山时的坡度不得大于25°。

还可用于回采工作面的回柱放顶。

该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

1.2 使用环境和工作条件1.2.1绞车应在环境温度为-10℃— +40℃，环境相对湿度不超过95%（+25℃）海拔高度不大于1000m的条件下工作。

1.2.2 绞车周围空气中的煤尘、甲烷爆炸性气体的含量不得超过《煤矿安全规程》规定的安全含量。

1.3 型号表示方法－示例1：采用无自锁能力的齿轮传动，慢速时钢丝绳外层最大静张力为100kN 的隔爆型双速多用绞车型号为：JSDB-10。

2、主要技术规范参见附表一3、结构特征绞车外形图见图1，绞车传动系统图见图2，绞车主要有以下七部分组成：1）电动机、 2）底座、 3）联轴器、 4）电力液压块式制动器（工作制动）5）减速箱、 6）卷筒装置、 7）安全制动装置绞车由电动机通过带制动轮的联轴器、减速箱、一级开式齿轮传动带动卷筒转动，绞车内部各传动部位均采用滚动轴承支承，底座由型钢焊接而成。
