【最新资料,Word版，可自由编辑！】2H310000机电工程技术：——机电工程专业技术机电工程涉及的专业技术包括：机电工程测量、机电工程材料、起重技术、焊接技术。
第一篇：2H311010机电工程测量——工程测量的施工内容包括：工程测量的施工内容：控制网测量、施工过程控制测量控制网测量和施工过程控制测量的相互关系是：控制网测量是工程施工的先导，施工过程控制测量是施工进行过程的眼睛，两者的目标都是为了保证工程质量。
2H311011掌握机电工程测量的要求一、工程测量的原理——水准测量和基准线测量方法和原理利用经纬仪和检定钢尺确定地面点位的基本方法利用水准仪和水准标尺测定待测点高程的方法(一)水准测量原理——水准测量原理：是利用水准仪和水准标尺，根据水平视线原理测定两点高差的测量方法。
——利用水准仪和水准标尺测定待测点高程的方法：高差法和仪高法1．高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法；2．仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。
请注意两种方法的应用选择：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法。
(二)基准线测量方法——基准线测量原理：是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。
——测定待定位点的方法有：水平角测量和竖直角测量，这是确定地面点位的基本方法。
每两个点位都可连成一条直线(或基准线)。
切记：1．保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。
——量距精度以两测回的差数与距离之比表示。
2．安装基准线的设置安装基准线一般都是直线，只要定出两个基准中心点，就构成一条基准线。
——平面安装基准线不少于纵横两条3．安装标高基准点的设置根据设备基础附近水准点，用水准仪测出的标志具体数值。
——相邻安装基准点高差应在 mm以内二、工程测量的程序和方法平面控制测量高程控制测量(一)工程测量的程序建筑安装或工业安装的测量，其基本程序是：建立测量控制网设置纵横中心线设置标高基准点设置沉降观测点安装过程测量控制实测记录等。
二级建造师《机电工程管理与实务》教材讲义完整版2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑管道工程施工技术一、给水、排水、供热及采暖工程施工程序(重点) 建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是：施工准备→配合土建预留、预埋→管道支架制作→附件检验→管道安装→管道系统试验→防腐绝热→系统清洗→竣工验收。
1、施工准备(可出案例题) 编制施工组织设计时应考虑的施工方法和配管原则：先难后易、先大件后小件的施工方法。
小管让大管、电管让水管、水管让风管、有压管让无压管的配管原则。
2、附件检验阀门安装前，应做强度和严密性试验。
试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。
例如：给水、排水、供暖及采暖管道阀门强度试验压力为公称压力的1.5倍;严密性试验压力为公称压力的1.1倍。
3、管道系统试验试验的类型主要分为压力试验、灌水试验和通球试验等。
(一)压力试验实施要点(二)灌水试验实施要点：隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验。
(三)通球试验：室内排水立管及水平干管，安装结束后均应作通球试验，通球球径不小于排水管径的2/3，通球率达100%为合格。
二、高层建筑给水管道安装要求管径≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。
三、高层建筑排水管道安装要求排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时，伸缩节的间距不得大于4m。
三、高层建筑热水管道安装要求热水系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。
raodandan 2023年二建《机电工程管理与实务》讲义：H312023建筑管道工程施工技术2023年二建《机电工程管理与实务》讲义：2H312023 2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑电气工程施工技术一、建筑电气工程由三大部分构成：1.电气装置指的是变压器、高低压配电柜及控制设备等;2.布线系统指的是以380V/220V为主的电缆、电线及桥架、线槽和导管等;主要起输送电力的作用。

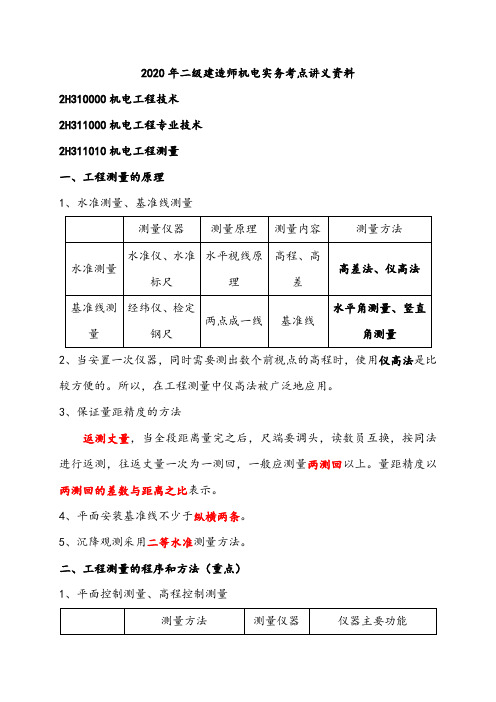

2020年二级建造师机电实务考点讲义资料2H310000机电工程技术2H311000机电工程专业技术2H311010机电工程测量一、工程测量的原理1、水准测量、基准线测量2、当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。
所以，在工程测量中仪高法被广泛地应用。
3、保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。
量距精度以两测回的差数与距离之比表示。
4、平面安装基准线不少于纵横两条。
5、沉降观测采用二等水准测量方法。
二、工程测量的程序和方法（重点）1、平面控制测量、高程控制测量2、三角测量的网（锁）布设，应符合下列要求：·各等级的首级控制网，宜布设为近似等边三角形的网（锁），其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°。
（07年）·加密的控制网，可采用插网、线形网或插点等形式，各等级的插点宜采用坚强图形布设，一、二级小三角的布设，可采用线形锁，线形锁的布设，易近于直伸。
3、水准测量法的主要技术要求：一个测区及其周围至少应有3个水准点。
4、设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。
三、设备基础施工的测量步骤（了解）1、设置大型设备内控制网2、进行基础定位，绘制大型设备中心线测试图3、进行基础开挖与基础底层放线4、进行设备基础上层放线。
四、连续生产设备安装基准线的测设：放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。
五、管线工程测量1.定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。
2.为了便于管线施工时引测高程及管线纵、横断面测量，应设管线敷设临时水准点。
3.地下管线工程测量必须在回填前，测量出起点、止点、窨井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图。
2020年二级建造师执业资格考试《机电工程管理与实务》基础精讲讲师：徐奔一、电气安装程序 P57（一）电气安装工程一般施工程序埋管、埋件 设备安装 电线、电缆敷设回路接通 检查、试验、调试 通电试运行 交付使用（二）电气设备的施工程序1、油浸式电力变压器的施工程序开箱检查 二次搬运 设备就位吊芯检查附件安装 滤油、注油 交接试验 验收是否需要吊芯检查，应根据变压器的大小、制造厂规定、存放时间和运输过程中有无异常和建设单位要求而确定。
油枕分接开关（一） 电气设备的安装要求1、电气设备安装前应对相关的建筑工程、导轨及基础进行检查和验收。
4、电气设备安装用的紧固件应采用镀锌制品。
二、电气设备的施工技术要求 P58（二）交接试验内容及注意事项1、交接试验内容（1）油浸电力变压器的交接试验内容：绝缘油试验，测量绕组连同套管的直流电阻，测量变压器绕组的绝缘电阻和吸收比，测量铁芯及夹件的绝缘电阻，检查所有分接的变比，检查三相变压器组別，非纯瓷套管试验，测量绕组连同套管的介质损耗因数，绕路连同套管交流耐压试验等。
（4）电力电缆的交接试验内容：测量绝缘电阻、交流耐压试验、测量直流电阻、直流耐压试验及泄漏电流测量、线路相位检查等。
2、交接试验注意事项( 1 ) 在高压试验设备和高电压引出线周围，均应装设遮拦并悬挂警示牌。
( 2 ) 进行高电压试验时，操作人员与高电压回路间应具有足够的安全距离。
例如：电压等级6～10kV，不设防护栏时，最小安全距离为0.7m。
( 3 ) 高压试验结束后，应对直流试验设备及大电容的被测试设备多次放电，放电时间至少1min以上。
( 4 ) 断路器的交流耐压试验应在分、合闸状态下分别进行。
高压电容器( 5 ) 成套设备进行耐压试验时，宜将连接在一起的各种设备分离开来单独进行。
( 6 ) 做直流耐压试验时，试验电压按每级0.5倍额定电压分阶段升高，每阶段停留1min，并记录泄漏电流。
电压+0.5倍1 min1min+0.5倍时间（三）电气装置通电检查及调整试验2、 通电检查及调整试验( 1 ) 检查有关一、二次设备安装接线应全部完成，所有的标志应明显、正确和齐全。
3.题型案例题4×20多选题10×2单选题20×1案例题型（1）问答题比如：施工组织设计的内容是什么？（2）纠错题比如：根据案例背景，施工单位哪些地方做的不妥？（3）补全题比如：消防验收，建设单位还需要提交哪些资料？（4）排序题比如：设备吊装就位到试运行前还应该做哪些工作？（5）判断题比如：管道之间连接采用法兰还是螺纹方式？（6）计算题比如：成本较低率是多少？（7）实操题给出工艺图纸，从图纸中看出哪里不对，为什么不对，正确的做法是什么？2H311010机电工程常用材料知识点一金属材料一、黑色金属材料（2020年变动）黑色金属材料主要是铁和以铁为基的合金；它们都是以铁和碳为主要元素组成的合金。
（1）钢产品分类1.依据按照生产工序、外形、尺寸和表面状态对钢产品进行分类。
2.分类四类：液体钢、钢锭和半成品、轧制成品和最终成品、其他产品。
（二）机电工程常用的钢产品2.钢锭和半成品（1）钢1）按化学成分分类：非合金钢、低合金钢、合金钢2）按主要质量等级，非合金钢分类为：普通非合金钢、优质非合金钢、特殊质量非合金钢。
题目训练按照主要质量等级划分，不属于非合金钢分类的是（）A.普通非合金钢B.优质非合金钢C.高级非合金钢D.特殊质量非合金钢（23.轧制成品和最终产品（4）阀门1）阀门按行业分为：通用阀门、工业阀门、石化用工业阀门、核电厂阀门、建筑用阀门等;按结构分为：闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、排污阀、调节阀、分配阀、混合阀、水力控制阀;按驱动方式分为：手动阀门、电动阀门、液压或气动阀门;按温度和压力分为：低（中、高、超高）压阀门、高（中、常、低、超低）温阀门题目训练水力控制阀属于按照什么划分?A．按行业 B．按结构C．按驱动方式 D．温度和压力（三）特种设备用非合金钢管板和钢管Q245-“Q”为屈服强度第一个字母，“245”代表最小屈服强度值为245MPa（或N/mm²）；20-表示平均含碳量为0.002；20MnG-“Mn”表示较高含锰量的优质非合金钢，“G”表示锅炉用钢管；L210-“L”表示管线用钢，“210”代表最小屈服强度值为210MPa（或N/mm²）（四）机电工程常用典型低合金钢和合金钢1.低合金钢常用材料牌号有Q355 、16MnDG 、AF11 、Q265GNH2.合金钢常用材料牌号有20Mn2 、12CrMo 、15CrMo 、12Cr1MoV 、06Cr19Ni10。
2020年二级建造师考试《机电工程》复习要点1.特种作业人员①定义：指直接从事容易发生人员伤亡事故，对操作者本人、他人及周围设施的安全有重大危险因素作业的人员。
②国家安全生产监督机构规定的特种作业人员中，机电安装企业有焊工、起重工、电工、场内运输工(叉车工)、架子工。
2.从事锅炉、压力容器与压力管道焊接的焊工(特种设备作业人员)的要求：①基本要求：焊接应由持有相对应类别的“锅炉压力容器压力管道焊工合格证书”的焊工担任。
②合格证管理要求：焊工合格证(合格项目)有效期3年。
冲断受监察设备焊接工作6个月以上的，再从事受监察设备焊接工作时，必须重新考试。
3.无损检测人员的要求①无损检测人员的级别分为：I级(初级)、II级(中级)、III级(高级)。
②I级人员可实行无损检测操作，记录检测数据，整理检测资料。
③II级人员可编制一般的无损检测程序，并按检测工艺独立实行检测操作，评定检测结果，签发检测报告。
④III级人员可根据标准制无损检测工艺，审核或签发检测报告，解释检测结果，仲裁II级人员对检测结论的技术争议。
⑤持证人员只能从事与其资格证级别、方法相对应的无损检测工作。
【篇二】2020年二级建造师考试《机电工程》复习要点：电梯的组成(一)电梯的分类(1)Ⅰ类：运送乘客(2)Ⅱ类：运送乘客，同时也可运送货物(3)Ⅲ类：运送病床(包括病人)及医疗设备(4)Ⅳ类：运输通常由人伴随的货物(5)Ⅴ类：运送杂物(6)Ⅵ类：为适合通流量和频繁使用而特别设计的电梯(如高速)(二)电梯的主要参数电梯的主参数：①额定载重量②额定速度。
(三)电梯的组成1)从空间占位：机房、井道、轿厢、层站四大部位组成。
2)从系统功能分：曳引系统、导向系统、轿厢系统、门系统、重量平衡系统、驱动系统、控制系统、安全保护系统等八大系统构成。
(排除法)【篇三】2020年二级建造师考试《机电工程》复习要点：焊接技术一、焊接工艺评定的目的：验证施焊单位拟定的焊接工艺的准确性和评定施焊单位的水平。
2023 二级建筑师《机电安装治理与实务》学问点归纳〔1〕第一讲1M410000 机电安装工程技术根底学问1.常用机械传动系统的根底学问2.常用电工技术的根底学问一、常用机械传动系统的根底学问1M411011 常用机械传动系统的类型有：1.齿轮传动：（1）分类：①平面齿轮传动②空间齿轮传动。
（2）特点：优点①适用的圆周速度和功路率范围广。
②传动比准确、稳定、效率高。
③工作牢靠性高、寿命长。
④可实现平行轴、任意角相交轴和任意角穿插轴之间的传动缺点①要求较高的制造和安装精度、本钱较高。
②不适宜远距离两轴之间的传动。
（3）渐开线标准齿轮根本尺寸的名称有①齿顶圆②齿根圆③分度圆④摸数⑤压力角等。
2.涡轮涡杆传动：适用于空间垂直而不相交的两轴间的运动和动力。
（1）特点：优点①传动比大。
②构造尺寸紧凑。
缺点①轴向力大、易发热、效率低。
②只能单向传动。
（2）涡轮涡杆传动的主要参数有：①模数②压力角③蜗轮分度圆④蜗杆分度圆⑤导程⑥蜗轮齿数⑦蜗杆头数⑧传动比等。
3.带传动：包括①主动轮②从动轮③环形带（1）适用于两轴平行回转方向一样的场合，称为开口运动，中心距和包角的概念。
（2）带的型式按横截面外形可分为平带、V 带和特别带三大类。
（3）应用时重点是：①传动比的计算②带的应力分析计算③单根V 带的许用功率。
（4）带传动的特点：优点：①适用于两轴中心距较大的传动；②带具有良好的挠性，可缓和冲击，吸取振动；”③过载时打滑防止损坏其他零部件；④构造简洁、本钱低廉。
缺点：①传动的外廓尺寸较大；②需张紧装置；③ 由于打滑，不能保证固定不变的传动比；④带的寿命较短；⑤传动效率较低。
4.链传动包括①主动链②从动链③环形链条。
1〕滚子链和环形链（2）链传动的传动比不大于 8，中心距不大于 5～6m，传递功率不大于 lOOkW，链轮圆周速度不大于 15m／s.（3）链传动与带传动相比的主要特点：没有弹性滑动和打滑，能保持准确的传动比；需要张紧力较小，作用在轴上的压力也较小；构造紧凑；能在温度较高、有油污等恶劣环境条件下工作。
